桥墩的建筑类型

桩柱式桥墩的组成一、引言桥梁是连接两个陆地之间的建筑物，其结构复杂，需要经过精心设计和施工。

在桥梁的设计中，桥墩是非常重要的组成部分之一。

桩柱式桥墩是一种常见的桥墩类型，其主要由以下几个组成部分构成。

二、基础基础是任何建筑物的重要组成部分，它承载着整个建筑物的重量，并将其传递到地面上。

在桩柱式桥墩中，基础通常由钢筋混凝土制成，以确保足够的强度和耐久性。

基础还可以通过使用钢板和钢管来增强。

三、桩桩是支撑整个桥墩结构的重要部分。

它们被固定在地面下，并传递荷载到地下土层。

在一般情况下，钻孔法是用于安装桩的最常见方法。

这种方法涉及到在地面上预先挖掘一个孔洞，并将钢筋混凝土加固后填充进去。

四、柱柱是连接基础和横梁的垂直支撑结构。

它们通常由钢筋混凝土制成，并通过钢筋和混凝土的组合实现强度和刚度。

柱的形状可以根据桥梁设计的要求而变化，包括圆形、方形、六边形等。

五、横梁横梁是连接桥墩上部分的水平结构。

它们通常由钢筋混凝土制成，并通过钢筋和混凝土的组合实现强度和刚度。

在桩柱式桥墩中，横梁可以是简单支撑结构或连续支撑结构。

六、护栏护栏是桥墩的重要部分，用于保护行人和车辆不会从桥上掉落。

它们通常由金属制成，如钢铁或铸铁。

在一些情况下，护栏也可以由混凝土制成。

七、总结在桥梁设计中，桩柱式桥墩是一种常见的类型。

它们由基础、桩、柱、横梁和护栏等多个部分组成。

这些部分需要精心设计和施工，以确保整个桥墩具有足够的强度和耐久性。

桥梁类型可分类如下:按用途分，有铁路桥、公路桥、公铁两用桥、人行桥、运水桥（渡槽）及其 他专用桥梁（如通过管道、电缆等）。

按采用材料分，有木桥、钢桥、钢筋混凝土桥、预应力混凝土桥、圬土桥（包 括砖桥、石桥、混凝土桥）等。

桥梁类型有跨河桥、跨谷桥、跨线桥（又称立交桥）、高架桥、栈桥 铁路桥、跨谷桥 运水桥人行桥、跨河桥 公路桥、跨谷桥、咼架桥等。

按跨越障碍分, 栈桥、木桥立交桥、钢筋混凝土桥石桥钢桥按桥面在桥跨结构的不同位置分，有上承式桥、下承式桥和中承式桥。

上承式桥的桥面布置在桥跨结构的顶面，其桥垮结构的宽度可以较小，构造简单，桥上视线不受阻挡；下承式桥的桥面布置在桥跨构的下都，其建筑高度（自轨底至梁底的尺寸）较小，增加桥下净空，但桥跨结构较宽，构造比较复杂；中承式桥的桥面置于桥跨结构的中部，主要用于拱式桥跨结构。

按桥长分，桥长20 m及以下为小桥，20 ~ 100 m为中桥，100〜500 m为大桥，500 m以上为特大桥。

按受力特点分，有梁式桥、拱式桥、悬索桥、斜拉桥、刚构桥和组合体系桥。

梁式桥在竖直荷载作用下，梁的截面只承受弯矩，支座只承受竖直方向的力。

它是一种使用最广泛的桥梁型式。

梁式桥又可分为简支梁桥、连续梁桥和悬臂梁桥（图1）。

多孔梁桥的梁在桥墩上不连续的称为简支梁；在桥墩上连续的称为连续梁；在桥墩上连续，在桥孔内中断，线路在桥孔内过渡到另一根梁上的称为悬臂梁。

支承在悬臂上的简支梁称为挂梁；伸出有悬臂的梁称为锚梁。

梁式桥的梁身可以做成实腹的，也可做为空腹的，空腹的称为衍梁。

图1梁式桥拱式桥由拱上建筑、拱圈和墩台组成，如图2所示。

在竖直荷载作用下，作为承重结构的拱肋主要承受压力，拱桥的支座既要承受竖向力，又要承受水平力，因此拱式桥对基础与地基的要求比梁式桥要高。

拱式桥接桥面位置可分为上承式拱桥、中承式拱桥和下承式拱桥（图3）。

上承式拱桥的桥面在拱肋的上方；中承式拱桥的桥面一部分在拱肋上方，一部分在拱肋下方；下承式拱桥的桥面在拱肋下方。

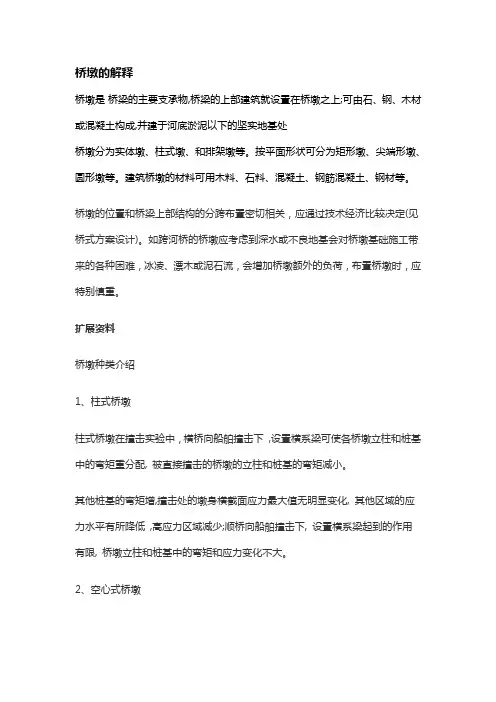

桥墩的解释
桥墩是桥梁的主要支承物,桥梁的上部建筑就设置在桥墩之上;可由石、钢、木材或混凝土构成,并建于河底淤泥以下的坚实地基处
桥墩分为实体墩、柱式墩、和排架墩等。

按平面形状可分为矩形墩、尖端形墩、圆形墩等。

建筑桥墩的材料可用木料、石料、混凝土、钢筋混凝土、钢材等。

桥墩的位置和桥梁上部结构的分跨布置密切相关，应通过技术经济比较决定(见桥式方案设计)。

如跨河桥的桥墩应考虑到深水或不良地基会对桥墩基础施工带来的各种困难，冰凌、漂木或泥石流，会增加桥墩额外的负荷，布置桥墩时，应特别慎重。

扩展资料
桥墩种类介绍
1、柱式桥墩
柱式桥墩在撞击实验中，横桥向船舶撞击下,设置横系梁可使各桥墩立柱和桩基中的弯矩重分配, 被直接撞击的桥墩的立柱和桩基的弯矩减小。

其他桩基的弯矩增,撞击处的墩身横截面应力最大值无明显变化, 其他区域的应力水平有所降低,高应力区域减少;顺桥向船舶撞击下, 设置横系梁起到的作用有限, 桥墩立柱和桩基中的弯矩和应力变化不大。

2、空心式桥墩
是指将混凝土或钢筋混凝土桥墩做成空心薄壁结构等形式的桥墩，这样可以节省圬工材料，还减轻重量。

缺点是经不起漂浮物的撞击。

一般为采用混凝土或石砌的实体结构。

墩身上设墩帽，下接基础。

它的特点是充分利用圬工材料的抗压性能，借自身的较大截面尺寸和重量承受竖直方向和水平方向的外力，具有坚固耐久，施工简易，取材方便，节约钢材等优点。

桥梁桥墩的类型与设计要点作为建筑工程行业的教授和专家，我多年来从事建筑和装修工作，积累了丰富的经验。

在这个专业性的文章中，我将分享关于桥梁桥墩的类型与设计要点方面的知识。

桥梁桥墩是桥梁结构中承受桥面和桥墩周围地基水平和垂直力的重要组成部分。

其设计应当准确、安全，同时考虑到结构的稳定性和美观性。

首先，我们来讨论桥梁桥墩的类型。

根据桥梁跨度和桥墩的布置方式，桥梁桥墩可以分为以下几种类型：1. 独立式桥墩：独立式桥墩是一种单独的桥墩结构，用于支撑桥面横梁。

这种类型的桥墩适用于较小跨度的桥梁，其结构简单、稳定性较高。

2. 壁式桥墩：壁式桥墩是一种基于抵抗倾覆和滑移力原理设计的墩身形式，其为垂直或倾斜的墩身与桥面连结构造。

这种类型桥墩适用于跨度较大和地形复杂的情况下，能够提供更好的稳定性。

3. 组合式桥墩：组合式桥墩是独立式桥墩与壁式桥墩结合的一种设计方式。

它可以在较小跨度的桥梁上提供更好的稳定性，同时减少材料的使用。

了解了桥梁桥墩的类型后，接下来我们谈谈设计要点。

在桥梁桥墩的设计过程中，以下几点需要特别考虑：1. 载荷计算：根据桥梁的设计跨度、预计通行车辆类型和荷载要求，进行准确的载荷计算。

这些计算需符合国家标准，并考虑到材料的强度和结构的稳定性，以确保桥墩的安全性。

2. 桥墩形态选择：根据桥梁所处的环境条件，如河流、湖泊、山谷等，选择合适的桥墩形态。

同时，也需要考虑桥墩的美观性与周边环境的协调性，以提高桥梁的整体形象。

3. 抗倾覆与抗滑移设计：根据桥墩所受到的外力和地基条件，进行抗倾覆与抗滑移的设计。

这涉及到基础工程设计和桥墩结构设计，以确保桥墩能够承受各种外力并保持稳定。

4. 考虑自然灾害因素：在桥梁桥墩设计过程中，需要考虑自然灾害因素，如地震、洪水等。

通过合理的结构设计和材料选择，提高桥墩的抗灾能力，保障桥梁的持久性和安全性。

以上是关于桥梁桥墩类型与设计要点的一些基本知识。

在实际工程中，需要根据具体情况综合考虑各种因素，并遵循国家的相关规范与标准进行设计与施工。

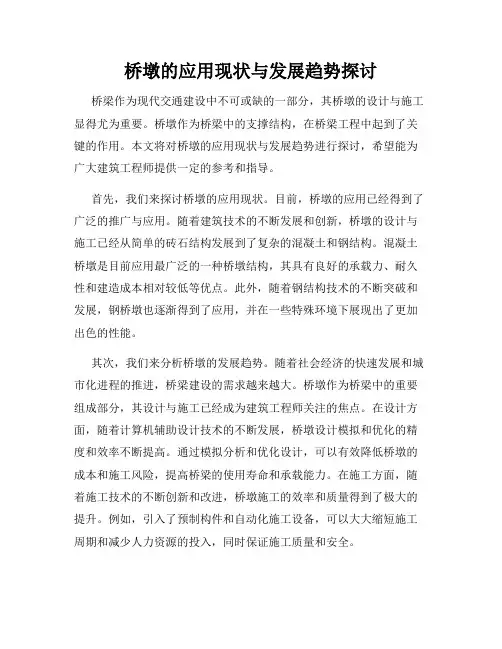

桥墩的应用现状与发展趋势探讨桥梁作为现代交通建设中不可或缺的一部分，其桥墩的设计与施工显得尤为重要。

桥墩作为桥梁中的支撑结构，在桥梁工程中起到了关键的作用。

本文将对桥墩的应用现状与发展趋势进行探讨，希望能为广大建筑工程师提供一定的参考和指导。

首先，我们来探讨桥墩的应用现状。

目前，桥墩的应用已经得到了广泛的推广与应用。

随着建筑技术的不断发展和创新，桥墩的设计与施工已经从简单的砖石结构发展到了复杂的混凝土和钢结构。

混凝土桥墩是目前应用最广泛的一种桥墩结构，其具有良好的承载力、耐久性和建造成本相对较低等优点。

此外，随着钢结构技术的不断突破和发展，钢桥墩也逐渐得到了应用，并在一些特殊环境下展现出了更加出色的性能。

其次，我们来分析桥墩的发展趋势。

随着社会经济的快速发展和城市化进程的推进，桥梁建设的需求越来越大。

桥墩作为桥梁中的重要组成部分，其设计与施工已经成为建筑工程师关注的焦点。

在设计方面，随着计算机辅助设计技术的不断发展，桥墩设计模拟和优化的精度和效率不断提高。

通过模拟分析和优化设计，可以有效降低桥墩的成本和施工风险，提高桥梁的使用寿命和承载能力。

在施工方面，随着施工技术的不断创新和改进，桥墩施工的效率和质量得到了极大的提升。

例如，引入了预制构件和自动化施工设备，可以大大缩短施工周期和减少人力资源的投入，同时保证施工质量和安全。

此外，环境保护和可持续发展已经成为当今社会的重要议题，桥墩的设计与施工也需要与之相适应。

在桥墩材料选择方面，应优先选择环保、可回收和资源再利用的材料，以减少对环境的影响。

此外，随着建筑技术的进步，桥墩的结构形式也应更加灵活多样化，以适应不同的地理环境和工程要求。

例如，采用新型材料和结构设计，可以减少桥墩的自重和地基荷载，提高桥梁的抗震能力和抗风能力。

综上所述，桥墩作为桥梁工程中的核心组成部分，其应用现状与发展趋势对于现代建筑工程师至关重要。

在桥墩的设计与施工中，我们需要关注计算机辅助设计技术的应用、施工技术的创新和环保可持续发展的要求，以提高桥墩的效率、质量和环保性能。

第二节 桥墩的构造桥墩按其构造可分为重力式、桩(柱)式、柔性排架桩式、钢筋混凝土薄壁和空心薄壁式及轻型桥墩等。

一、梁桥桥墩(一)重力式桥墩重力式桥墩由墩帽、墩身和基础组成。

1、墩帽墩帽是桥墩的顶端，它通过支座承托上部结构，并将相邻两孔桥上的恒载和活载传到墩身上。

由于它受到支座传来的很大的集中力作用，所以要求它有足够的厚度和强度。

墩帽的尺寸首先应满足桥梁上部结构的支座布置，其最小厚度一般不小于0.4m ，中小跨径梁桥也不应小于0.3m 。

它可按下式确定：顺桥向的墩帽宽度b （图5-2-2a ）21222c c a a f b ++'++≥ （5-1-1）式中：f—相邻两跨支座间的中心距；它由支座中心至主梁端部的距离（1e 、1e '）和两跨间伸缩缝宽度0e （中小桥为2~5cm ；大跨径桥可按温度变化及施工可能出现的误差等决定）确定。

即101e e e f '++=a 、a '—支座垫板顺桥向宽度；1c —出檐宽度，一般为5～10cm ；2c —支座边缘到墩身边缘的距离，其值按表5-1-1规定的数值采用（图5-1-2b ）支座到台、墩身边的最小距离(cm) 表5-1-1注：①采用钢筋混凝土悬臂式墩台帽时，上述最小距离为支座至墩台帽边缘的距离；②跨径100m 以上的桥梁，应按实际情况决定。

一般情况下，对于小跨径桥梁，墩帽纵向宽度不得小于100cm ；中等跨径桥梁不宜小于100～200cm ； （2）横桥向墩帽最小宽度B （图5-2-2b ）：≥B 桥跨结构两外侧主梁中心距+支座底板横向宽度+21c +22c墩帽的厚度对于中、小跨径的桥梁不得小于30cm ，大跨径桥梁则不得小于40cm 。

拟定墩帽尺寸除满足上述构造要求外，还应符合墩身顶宽的要求，安装上部结构的要求以及抗震设防措施所需要的宽度。

图5-2-2 桥墩尺寸拟定墩帽一般要用C20以上的混凝土浇筑，加配构造钢筋，小跨径桥非严寒地区可不设构造钢筋。

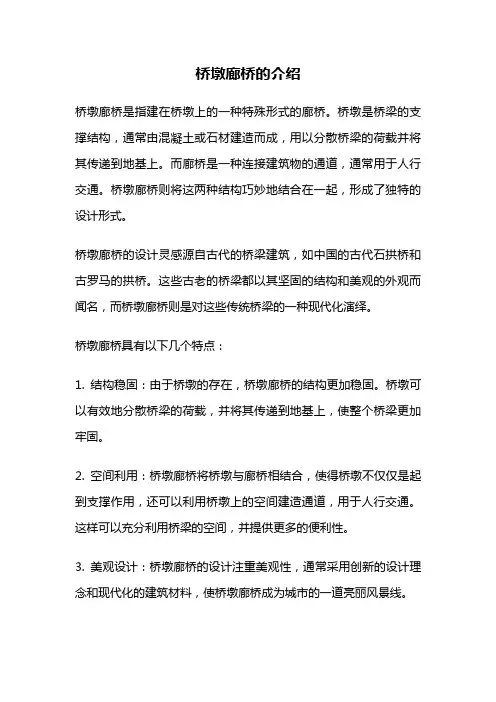

桥墩廊桥的介绍桥墩廊桥是指建在桥墩上的一种特殊形式的廊桥。

桥墩是桥梁的支撑结构，通常由混凝土或石材建造而成，用以分散桥梁的荷载并将其传递到地基上。

而廊桥是一种连接建筑物的通道，通常用于人行交通。

桥墩廊桥则将这两种结构巧妙地结合在一起，形成了独特的设计形式。

桥墩廊桥的设计灵感源自古代的桥梁建筑，如中国的古代石拱桥和古罗马的拱桥。

这些古老的桥梁都以其坚固的结构和美观的外观而闻名，而桥墩廊桥则是对这些传统桥梁的一种现代化演绎。

桥墩廊桥具有以下几个特点：1. 结构稳固：由于桥墩的存在，桥墩廊桥的结构更加稳固。

桥墩可以有效地分散桥梁的荷载，并将其传递到地基上，使整个桥梁更加牢固。

2. 空间利用：桥墩廊桥将桥墩与廊桥相结合，使得桥墩不仅仅是起到支撑作用，还可以利用桥墩上的空间建造通道，用于人行交通。

这样可以充分利用桥梁的空间，并提供更多的便利性。

3. 美观设计：桥墩廊桥的设计注重美观性，通常采用创新的设计理念和现代化的建筑材料，使桥墩廊桥成为城市的一道亮丽风景线。

4. 多功能性：桥墩廊桥不仅仅是一座桥梁，还可以兼具其他功能。

例如，在桥墩上可以设置观景台、休闲座椅、花坛等，为行人提供一个休息和观赏风景的场所。

桥墩廊桥的建造需要考虑多个因素，包括桥梁的荷载、设计要求、建筑材料的选择等。

首先，需要计算桥梁的荷载，确定桥墩的尺寸和数量。

然后，根据设计要求和美观考虑，选择合适的建筑材料，如混凝土、石材等。

最后，进行施工工艺的选择和施工过程的控制，确保桥墩廊桥的质量和安全。

桥墩廊桥在城市建设中起到了重要的作用。

首先，它可以连接不同的建筑物，提供便利的行人通道，减少交通阻塞。

其次，桥墩廊桥的美观设计可以增加城市的景观价值，提升城市形象。

最后，桥墩廊桥还可以提供一个休闲和观赏的场所，为居民提供一个放松身心的空间。

桥墩廊桥是一种独特的桥梁设计形式，将桥墩和廊桥巧妙地结合在一起。

它不仅具有稳固的结构和空间利用的优势，还注重美观设计和多功能性。

常用的桥墩模板有哪些桥墩是桥梁工程中重要的组成部分，它支撑桥面及承受桥面传来的荷载，起到稳定桥梁结构的作用。

在设计和施工过程中，采用各种不同的桥墩模板，以确保桥墩的稳定性和安全性。

本文将介绍几种常用的桥墩模板。

1. 钢模板钢模板是一种常见的桥墩模板，由钢板和钢梁组成。

它具有承载能力强、稳定性好等优点。

钢模板可以根据需要进行组装，适应不同桥墩的形状和尺寸要求。

其使用寿命长，能够反复使用。

同时，钢模板还可以进行调整，以满足桥墩的不同高度要求。

2. 木模板木模板是最传统和常见的桥墩模板类型之一。

它由木板、木梁等木材组成，具有易加工、成本低等特点。

同时，木模板还具有较好的隔热性能，能够减少混凝土快速凝结引起的温度变化。

然而，木模板的使用寿命相对较短，容易受到天气条件和湿度等因素的影响，需要进行定期维护和更换。

3. 聚合物模板聚合物模板是近年来逐渐发展起来的一种桥墩模板。

它由聚合物材料制成，具有重量轻、维护方便等优点。

聚合物模板能够有效减少施工阶段的人工操作，提高施工效率。

同时，由于聚合物模板的特殊材质，其表面平整度高，能够减少混凝土表面的缺陷，提高桥墩的美观度。

4. 复合模板复合模板是一种由多种不同材料组合而成的桥墩模板。

它综合了不同材料的优点，具有较高的强度和稳定性。

复合模板可以根据实际需求进行设计和制造，以满足不同桥墩的特殊要求。

与单一材料的模板相比，复合模板更加灵活，适应性更强。

5. 预制模板预制模板是在工厂中进行制造和预制的桥墩模板。

它具有工厂化生产的优势，能够提高桥墩施工的准确性和一致性。

预制模板可以根据具体桥墩的尺寸和形状进行定制和加工，以保证高质量的施工。

同时，预制模板还能够减少现场施工操作，缩短施工周期。

综上所述，常用的桥墩模板有钢模板、木模板、聚合物模板、复合模板和预制模板等。

每种桥墩模板都有其特点和适用性，根据具体情况选择合适的模板类型能够提高施工效率和桥墩质量。

在实际工程中，应根据桥墩的形状、尺寸和工程要求，综合考虑各种因素，选择最适合的桥墩模板类型。

”墩”是什么意思？墩是一个具有多重含义和用途的词汇，可以用来指代不同的事物或概念。

在不同的语境中，墩具有不同的含义和用法。

下面将对墩的含义进行科普解读。

一、建筑领域中的墩墩在建筑领域中指的是用于增强结构稳定性、承重或者分担荷载的基础部分。

墩可以是独立的单体，也可以与墙体或支撑结构相连。

墩的形状和尺寸都与具体的建筑物和土地条件有关。

墩的种类多种多样，包括圆形墩、方形墩、桥墩等。

墩在建筑设计中发挥着重要的作用，能够确保建筑物的稳定和安全。

1. 圆形墩：圆形墩是建筑中常见的一种墩型。

这种墩的形状呈圆柱状，底部较宽，顶部较窄。

圆形墩通常用于桥梁、港口设施等建筑物的支撑和分散荷载。

2. 方形墩：方形墩是另一种常见的墩型。

方形墩的形状呈正方形或矩形，四个边界分别与地面垂直。

方形墩在基础工程中被广泛使用，用于承载建筑和设施的重量。

3. 桥墩：桥墩是桥梁结构中的一种特殊墩型。

桥墩通常用于将桥梁的荷载传导到地基上，从而保证桥梁的稳定和安全。

桥墩的形状和尺寸根据桥梁设计的需要而有所不同。

桥墩的承载能力直接影响着桥梁的安全性能。

二、山体地质中的墩墩在山体地质学中指的是山体中突出的独立峰状地形。

山体中的墩通常由岩石组成，形状各异。

墩在地质演化过程中形成，通过长期的侵蚀和风化作用，山体形成了不同的地形特征。

1. 峰墩：峰墩是山体中最为突出的地形特征之一。

峰墩通常比周围的山峰或山脊更为陡峭和突出。

峰墩是由于地壳运动、风化和侵蚀作用形成的。

2. 隆墩：隆墩是山体中较为平缓且宽阔的地形特征。

隆墩通常位于山脊之上或者在山脉之间。

隆墩的形成与地壳运动、河流侵蚀等多种因素有关。

三、民俗文化中的墩墩在民俗文化中有丰富的内涵和象征意义。

在中国的一些地方，墩被用于代表团结、稳定和吉祥等寓意。

1. 四眼墩：四眼墩是宁波地区的一种传统建筑。

它是一种独特的石制建筑，由四个石柱支撑，上面有一个四方形石砌台面。

四眼墩代表着团结、和谐和吉祥，是宁波地区的一个重要文化符号。
