大华摄像机命名规则
- 格式：ppt
- 大小：2.37 MB
- 文档页数：16
下载文档原格式
合集下载
大华视频监控产品及解决方案
本地GUI界面调试
大华DVR产品
如何对通道名称码流设置：进入主菜单-设置-摄像头内进行通道名称和通道对应相机码流 等参数设置
本地GUI界面调试
大华DVR产品
如何对录像设置：首先在主菜单-设置-存储-录像控制中将对应通道录像做打开设置 其次在主菜单-设置-存储-录像设置中进行录像设置
本地GUI界面调试 如何进行报警设置：通过进入主菜单-事件管理-报警设置
方法二：使用Windons系统的命令提示符（cmd） 命令提示符（cmd）通常都是操作系统安装好以后就会有的，当然不排除部分定制的操作 系统默认不开启，导致在开始——运行输入cmd后，提示并未安装等字样，这时就要手动 启用一下这个简单而又强大的工具。具体操作如下：
开始——控制面板——添加或删除程序——添加/删除Windows组件，勾选“附 件和工具”，如下图：（Windows XP），单击下一步，安装完毕即可。
6）注册密码由平台方提供，一定要配置正确； 7）通道信息就是视频通道编号，每个通道配置一个通道ID，如果某一路通道ID配错了，该路将看不 到视频；
8）报警信息就是报警通道编号，每路报警通道配置一个通道ID，如果某一路通道ID配错了，该路报 警信息无法上传到平台；
9）其余配置项使用默认配置即可，不建议更改； 10）配置完成保存后设备将会重启，重启完可以在平台上看到设备上线；
大华DVR产品
接入前端应用
大华DVR产品
模拟端：接入自家以及第三方模拟前端都是同轴电缆的方式接入
接入前端应用 混合型DVR涉及的IPC可通过如下的方式接入：
大华DVR产品
接入平台应用 DVR接入平台端：
大华DVR产品
产品介绍 通用组网方案 安装及调试 故障排除解决
大华球机命名规则
大华球机命名规则1. 前缀:
- SD表示标清模拟球机
- DH表示网络数字球机
2. 系列:
- 6C表示智能交通系列
- PT表示网络智能球机系列
- IPC表示网络智能摄像机系列
3. 分辨率:
- 1080P表示1920×1080像素
- 4MP表示4百万像素
- 8MP表示8百万像素
4. 光圈类型:
- S表示标清模拟球机
- V表示可见光
- I表示红外夜视
5. 码流能力:
- E表示支持H.265/H.264编码
6. 智能功能:
- AI表示支持智能分析功能
7. 其他特征:
- LR表示长焦镜头
- X表示增强型号
例如,DH-SD6C220I-HN是一款标清模拟智能交通球机,而DH-PT5X-IRL8-F800是一款网络红外夜视球机,支持800米远焦,8百万像素分辨率。
通过命名规则,用户可以快速了解球机的主要特征和功能。
大华智能交通产品介绍
线圈、雷达检测+视频辅助 +车牌识别
DH-ITC142-GVRB3A DH-ITC142-CVRB3A
DH-ITC142-CEVB3A
纯视频检测+车牌识别
电警检测用相机，相当于 虚拟线圈
智能交通高清摄像机产品订货信息
名称
型号
DH-ITC202-GB3A DH-ITC202-GVB3A DH-ITC202-GRB3A
DH-ITC142-CEVB3A 电警视频检测用相机（含禁左、禁右、 直行、压线等检测），相当于虚拟线圈
200万智能交通高清摄像机产品规划
产品型号及功能
DH-ITC202-GB3A 线圈、雷达检测 DH-ITC202-GVB3A 线圈、雷达+视频辅助检测 DH-ITC202-GVRB3A 线圈、雷达+视频辅助+车牌识别 DH-ITC202-GRB3A 线圈、雷达+车牌识别 DH-ITC202-CVRB3A 视频检测+车牌识别 DH-ITC202-CEVRB3A 电警视频检测+车牌识别（禁左、禁右、 直行等） DH-ITC202-CEVB3A 电警视频检测（禁左、禁右、直行等） DH-ITC213-GB3A 线圈、雷达检测 DH-ITC213-GVB3A 线圈、雷达+视频辅助检测 DH-ITC213-GVRB3A 线圈、雷达检测+视频辅助+车牌识别 DH-ITC213-GRB3A 线圈、雷达检测+车牌识别 DH-ITC213-CVRB3A 视频检测+车牌识别 DH-ITC200CB 线圈、雷达检测
智能交通产品技术路线 视频检测、处理技术
交通行为检测： 视频触发抓拍检测 视频测速 车身颜色识别 压线检测、逆行、变道检测 信号灯状态检测 。。。。。。。。。
DH-ITC142-GVRB3A DH-ITC142-CVRB3A
DH-ITC142-CEVB3A
纯视频检测+车牌识别
电警检测用相机，相当于 虚拟线圈
智能交通高清摄像机产品订货信息
名称
型号
DH-ITC202-GB3A DH-ITC202-GVB3A DH-ITC202-GRB3A
DH-ITC142-CEVB3A 电警视频检测用相机（含禁左、禁右、 直行、压线等检测），相当于虚拟线圈
200万智能交通高清摄像机产品规划
产品型号及功能
DH-ITC202-GB3A 线圈、雷达检测 DH-ITC202-GVB3A 线圈、雷达+视频辅助检测 DH-ITC202-GVRB3A 线圈、雷达+视频辅助+车牌识别 DH-ITC202-GRB3A 线圈、雷达+车牌识别 DH-ITC202-CVRB3A 视频检测+车牌识别 DH-ITC202-CEVRB3A 电警视频检测+车牌识别（禁左、禁右、 直行等） DH-ITC202-CEVB3A 电警视频检测（禁左、禁右、直行等） DH-ITC213-GB3A 线圈、雷达检测 DH-ITC213-GVB3A 线圈、雷达+视频辅助检测 DH-ITC213-GVRB3A 线圈、雷达检测+视频辅助+车牌识别 DH-ITC213-GRB3A 线圈、雷达检测+车牌识别 DH-ITC213-CVRB3A 视频检测+车牌识别 DH-ITC200CB 线圈、雷达检测
智能交通产品技术路线 视频检测、处理技术
交通行为检测： 视频触发抓拍检测 视频测速 车身颜色识别 压线检测、逆行、变道检测 信号灯状态检测 。。。。。。。。。
大华摄像机命名规则
12：其他（M型枪） 如DH-IPC-HFW1225M-I2-0800
红外灯个数
I1=一颗红外灯 I2=两颗红外灯 I4=四颗红外灯
• DH-IPC-HFW1225M-I1-0600B
M12接口定焦镜头 F = CS接口定焦镜头； B = M12接口定焦镜头； P = 锥形针孔定焦镜头（Pinholes Lens）
1.DH代表大华 2.HAC代表HDCVI产品，IPC代表网络摄像机， CA代表模拟摄像机产品线 3.H代表高清，W代表红外 F代表枪机，D代表半球&海螺，DB代表防 爆半球，UM代表针孔摄像机 如:HFW,HD,HDW,HDBW，HUM
4.HAC产品：
2 = 第一款平台渠道型（海外低端） 3= 第一款平台渠道工程商型（海外高端） 4 = 第二款平台渠道型（海外低端） 5= 第二款平台渠道工程商型（海外高端）
CA产品 a.表示产品总体特性：
1 = 超高解HDIS 。2 = 超宽动态HDIS。4 = 超高解型 CCD。5 = 超宽动态型；CCD。 6 = 强光抑制型；CCD。7 = 超低照度；CCD
b.表示产品总体特性（普通枪机）：
1 = 经济型；（COMS产品） 。4 = 标准型
5.像素
HAC：
1=130W，2=200W
范例
①
②
③
④ ⑤
⑥
⑦ ⑧
⑨ ⑩
DH-HAC-HFW2 2 2 1 R P-Z-IRE6
11
DH：大华
HAC：高清 模拟摄像机 HFW：高清 枪式红外摄 像机 2：第一款 平台渠道型 2:200W像素
IRE6：红外 距离60~80m
Z：电动变焦
P： PAL制式 R： 1：宽动态 2: CMOS sensor （50/60帧）
网络数字摄像机产品参数与性能总结
夜鹰新品
DH-IPC-HF8281E-F
光口和4G
DH-IPC-HF8281E-4GT
产品定位：中高端行业客户 产品特点：全功能、星光级、智能、支持光口； 产品型号：DH-IPC-HF8281E-F 发布时间：计划12月中旬 检测报告：已送检，预计1月份有检测报告 产品样机：有库存
产品定位：中高端行业客户 产品特点：全功能、星光级、智能、支持移动4G； 产品型号：DH-IPC-HF8281E-4GT 发布时间：计划12月底 检测报告：已送检，预计1月份有检测报告 产品样机：有少量库存
支持ONVIF、GB28181、PSIA接入协议；
全系列支持报警、音频、SD卡本地存储等全功能
产品定位：360°全景鱼眼，全功能，4K高清， 前端矫正，面向工程商；
产品型号：DH-IPC-EBW81200 发布时间：预计11月底发布 检测报告：已送检，预计1月 产品样机：有库存
4K高清
重点参数
传感器 最大分辨率 电子快门
存储 智能功能 工作环境
DH-IPC-HF81200E
1/2.3英寸 1200万像素CMOS 880万(4096*2160)25fps
1/3s～1/100000s
Micro SD，最高128GB
支持多种智能功能 -30℃~60℃ ≤95%RH
海康：DS-2CD4085F-AP
针孔
重点参数
传感器 最大分辨率 摄像机类型
宽动态 接口 智能
参数对比
DH-IPC-HUM8101
1/3英寸 CMOS 1280×960@25fps
圆头/方块 120dB
音频一进一出，报警一进一出 支持
海康：DS-2CD6412FWD
1/3英寸 CMOS 1280×960@25fps 笔筒型/方块型/迷你筒
大华摄像机录像机命名规则

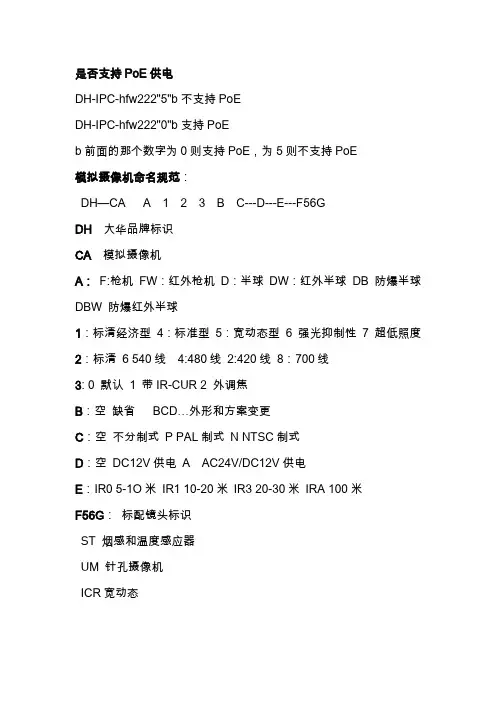

是否支持PoE供电DH-IPC-hfw222"5"b不支持PoEDH-IPC-hfw222"0"b支持PoEb前面的那个数字为0则支持PoE，为5则不支持PoE模拟摄像机命名规范：DH—CA A 1 2 3 B C---D---E---F56GDH大华品牌标识CA模拟摄像机A：F:枪机FW：红外枪机D：半球DW：红外半球DB 防爆半球DBW 防爆红外半球1：标清经济型4：标准型5：宽动态型6 强光抑制性7 超低照度2：标清6 540线4:480线2:420线8：700线3: 0 默认1 带IR-CUR 2 外调焦B：空缺省BCD…外形和方案变更C：空不分制式P PAL制式N NTSC制式D：空DC12V供电A AC24V/DC12V供电E：IR0 5-1O米IR1 10-20米IR3 20-30米IRA 100米F56G：标配镜头标识ST 烟感和温度感应器UM 针孔摄像机ICR宽动态DH-IPC A 1 2 3 4 X B(-C)-DDH：大华品牌标识IPC：网络摄像机HDC 数字摄像机A区域HF：高清枪机HFW：高清红外枪机HD：高清半球HDW：高清红外半球HDB：高清防爆半球HDBW：高清红外防爆半球1区域3：TI DM368平台2：TI DM365平台其他待定2区域1:130W像素2：200W像素3:300W像素等等3区域0：COMS传感器1：CCD传感器4区域0：标准型1:扩展型X区域空：缺省BCD…外形和方案变更B区域空：不分制式P：PAL制式N：NTSC制式（-C）区域W:WIFI T:TD SCDMA E:EVDO C:WCDMAD区域特殊功能DH-IPC A 1 2 3 B D-E-FDH：大华品牌标识IPC：网络摄像机HDC 数字摄像机A区域F:枪机FW：红外枪机D：半球DW：红外半球DB 防爆半球DBW 防爆红外半球1区域7：高清6：标清其他待定2区域标清6：540线标清4：480线标清2:420线高清2:200W 像素高清1:130W像素3区域8：网口，含报警/音频… 2: SDI口，含报警/音频… 5：网口，含报警/音频…B 区域空：缺省BCD…外形和方案变更D区域空：不分制式P：PAL制式N：NTSC制式E区域W:WIFI T:TD SCDMA E:EVDO C:WCDMAF区域特殊功能DH ¨CS D 6 5 8 0 C-H N球机命名规范大华品牌标识DH ： 球机 防爆球机 SD ： TD ： 4寸球4：室外二代球 室内二代球 经济型快装球 经济型红外球 快装球 0： 1： 3： 4： 5： 6：23倍机芯 36倍机芯高清130万18倍机芯高清200万20倍机芯 详细见附表23： 36： 80： 82： …高速 中速 渠道专用H ： G ： L ：模拟BNC 接口 空： N ：DH ¨CC A-A 7 6 2 3 (B)C-D一体化机芯命名规范大华品牌标DH ：模拟摄像机CA ：标清机芯Z ： 经济型(CMOS) 标准型 宽动态型； 强光抑制型标清1： 4： 5： 6：高清： 0：CMOS标清：4 = 480线6 = 540线7 = 600线8 =650线及以上10倍 18倍 20倍 22倍 23倍26倍 10： 18： 20： 22： 23： 26： 27：缺省 外型和方案空： BCD 不分制式PAL 制式 空： P ： 特殊功能规范DH–DVR -5 2 08 –ADH 大华标识DVR 数字硬盘录像机5 产品系列2-2系列3-3系列5-5系列2 硬盘个数1-1个硬盘2-2个3-3个08 接入路数08-8路16-16路A 外观尺寸A-1U L-1.5U H-1U机箱NVRWelcome To Download !!!欢迎您的下载，资料仅供参考！。
大华网络监控产品线介绍
网络摄像机分类
网络摄像机
枪型
红外枪型
半球
红外半球
其它
网络摄像机命名规范
DH–IPC A 1 2 3 4 X B(-C)-D
DH：
IPC： HDC：
大华品牌标识
网络摄像机 数字摄像机 W： T： E： C： 空： P： N： 空： BCD…： 0： 1…： 0： 1：
特殊功能 WIFI TD SCDMA EVDO WCDMA 不分制式 PAL制式 NTSC制式 缺省 外型和方案变更 标准型 扩展型 CMOS传感器 CCD传感器
SD6C系列红外球机
特点：针对渠道市场，性价比高，支持模拟标清/高清130万分辨率，红外距离大于100米
SD64系列红外球机
特点：针对渠道市场，性价比高，支持模拟标清/高清130万分辨率，红外距离大于80米
球机产品｜非红外产品系列
SD65A(D)系列高清球机
特点：超低码流、支持智能分析、电子透雾和强光抑 制等功能
数字
300W 500W
ICR（夜间效果更好） 宽动态
球型 枪型 （需配镜头） 半球型
电子彩转黑（经济实用） 低照度 强光抑制
针孔型
红外型 一体化机芯 （枪式） （可变倍）
卡片型 （家用）
飞碟型 （电梯）
其他 （笔筒等）
内容提要
摄像机基础知识
前端基础知识
分辨率 传感器
信噪比 最低照
解析度
度
传感器
工程商产品--重点推荐
工程商产品--重点推荐
工程商产品—300万以上重点推荐
大华摄像机
智能球机
球机分类
大华智能球机
6寸快装高速智能球
6寸红外高速智能球
大华摄像机命名方法

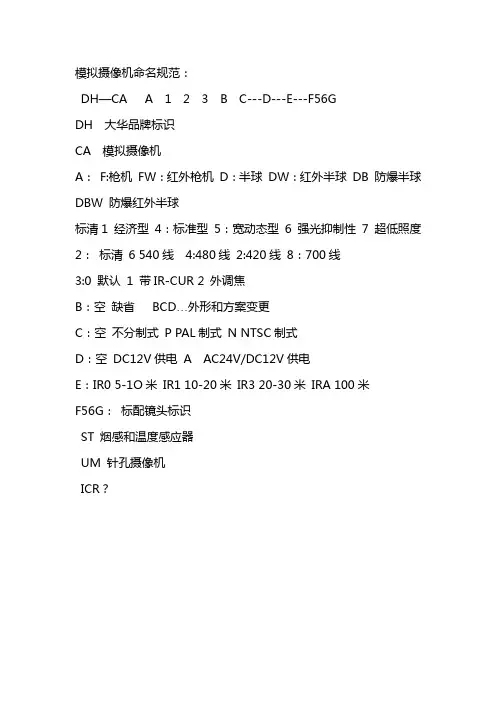

DH—CA A 1 2 3 B C---D---E---F56GDH 大华品牌标识CA 模拟摄像机A： F:枪机 FW：红外枪机 D：半球 DW：红外半球 DB 防爆半球 DBW 防爆红外半球标清1 经济型 4：标准型 5：宽动态型 6 强光抑制性 7 超低照度2：标清 6 540线 4:480线 2:420线 8：700线3:0 默认 1 带IR-CUR 2 外调焦B：空缺省 BCD…外形和方案变更C：空不分制式 P PAL制式 N NTSC制式D：空 DC12V供电 A AC24V/DC12V供电E：IR0 5-1O米 IR1 10-20米 IR3 20-30米 IRA 100米F56G：标配镜头标识ST 烟感和温度感应器UM 针孔摄像机ICR？DH-IPC A 1 2 3 4 X B(-C)-DDH：大华品牌标识IPC：网络摄像机 HDC 数字摄像机A区域 HF：高清枪机HFW：高清红外枪机HD：高清半球HDW：高清红外半球HDB：高清防爆半球HDBW：高清红外防爆半球1区域 3： TI DM368平台 2： TI DM365平台其他待定2区域 1:130W像素 2：200W像素 3:300W像素等等3区域 0：COMS传感器 1：CCD传感器4区域 0：标准型 1…扩展型X区域空：缺省 BCD…外形和方案变更B区域空：不分制式 P：PAL制式 N：NTSC制式（-C）区域 W:WIFI T:TD SCDMA E:EVDO C:WCDMAD区域特殊功能DH-IPC A 1 2 3 B D-E-FDH：大华品牌标识IPC：网络摄像机 HDC 数字摄像机A区域 F:枪机 FW：红外枪机 D：半球 DW：红外半球 DB 防爆半球 DBW 防爆红外半球1区域 7：高清 6：标清其他待定2区域标清6：540线标清4：480线标清2:420线高清2:200W 像素高清1:130W像素3区域 8：网口，含报警/音频… 2: SDI口，含报警/音频… 5：网口，含报警/音频…B 区域空：缺省 BCD…外形和方案变更D区域空：不分制式 P：PAL制式 N：NTSC制式E区域 W:WIFI T:TD SCDMA E:EVDO C:WCDMAF区域特殊功能DH ¨CS D 6 5 8 0 C-H N球机命名规范大华品牌标识 DH ： 球机 防爆球机 SD ： TD ： 4寸球4：室外二代球 室内二代球 经济型快装球 经济型红外球 快装球 0： 1： 3： 4： 5： 6：23倍机芯 36倍机芯高清130万18倍机芯高清200万20倍机芯 详细见附表23： 36： 80： 82： …高速 中速 渠道专用H ： G ： L ：模拟BNC 接口 空： N ：DH ¨CC A-A 7 6 2 3 (B)C-D一体化机芯命名规范大华品牌标DH ：模拟摄像机CA ：标清机芯Z ： 经济型(CMOS) 标准型 宽动态型； 强光抑制型标清1： 4： 5： 6：高清： 0：CMOS标清：4 = 480线6 = 540线7 = 600线8 =650线及以上10倍 18倍 20倍 22倍 23倍26倍 10： 18： 20： 22： 23： 26： 27：缺省 外型和方案空： BCD 不分制式PAL 制式 空： P ： 特殊功能规范 DH–DVR -5 2 08 – ADH 大华标识DVR 数字硬盘录像机5 产品系列 2-2系列 3-3系列 5-5系列2 硬盘个数 1-1个硬盘 2-2个 3-3个08 接入路数 08-8路 16-16路A 外观尺寸 A-1U L-1.5U H-1U机箱。
大华摄像机命名规则
7.表示产品功能参数的调整，小于5表示单一功 能，大于5以上表示两种及以上功能的叠加。
0=标准型 1=宽动态 2=电动镜头 3=同步对焦镜头 4=保留 5=无POE功能 6=电动镜头+宽动态 7=同步对焦+宽动态
8.外观样式 2) A=未使用 3) B=红外单灯外观 4) C=直筒型红外枪，迷你半球型，单灯海螺型 5) D=红外双灯外观 6) E=优雅外观 7)R=待补充 8) RM=低成本 9) S=smart型（多灯），红外海螺半球，小红外枪（迷你） 10)M=M型枪机 11)J=CA枪机双灯
范例
①
DH：大华
HAC：高清 模拟摄像机
HFW：高清 枪式红外摄 像机
2：第一款 平台渠道型 2:200W像素
②
③ ④⑤ ⑥ ⑦⑧ ⑨
⑩
DH-HAC-HFW2 2 2 1 R P-Z-IRE6 11
IRE6：红外 距离60~80m
Z：电动变焦
P： PAL制式
R： 1：宽动态
2: CMOS sensor （50/60帧）
CA：
1 = 380线；2 = 420线；4 = 480线；5 = 520 线；6 = 540线； 7 =600线；8 =CCD:700线 HDIS：720线；9 = 750线
6.表示产品采用前端类型，偶数为COMS扩展， 奇数为CCD扩展：
0＝CMOS sensor （25/30帧）；1＝CCD sensor ；2= CMOS sensor （50/60帧）；4= CMOS sensor （100/120帧）；5表示项目型 无ICR产品；6表示项目型ICR产品
9.表示视频制式情况： P = PAL制式 N = NTSC制式
10：特殊配置 A=AC24/DC12V （双电源） B=带支架 Z=电动变焦 VF=手动变焦
NVS产品线介绍-客户版-精选文档
HDMI
RCA BNC
High Definition Multimedia
高清晰度多媒体接口。
标准视频输入接口。俗称莲花接口，分为莲花头和莲花座。
Bayonet Nut Connector
同轴电缆连接器。一种带固定卡子的连接器。
NVS基础知识-产品分类
• • • • • 按编码分辨率分： CIF、D1、720P，高清1080P 按照路数分：1路，2路，4路、8路、16路 按外形分：Mini机箱、小机箱、1U机箱、机框插卡式。 按存储方式分：带存储和不带存储 传输方式分： 无线和有线
追寻 • 创新
成就•梦想
NVS产品介绍-客户版
浙江大华 产品中心
内容提要
NVS产品基础知识
NVS产品线 应用解决方案 产品选型指导
解码器基础知识
典型监控系统框架
IP存储
IP网络
模拟相机 NVS 解码矩阵
前端采集
网络存储
监控显示
NVS基础知识
什么是
NVS
NVS
？
NVS（Network Video Server）——网络视频服务器
内容提要
NVS产品基础知识
NVS产品线
应用解决方案 产品选型指导
NVS产品线
NVS产品线
HE系列
HE-AS系列
HF-A系列
Mini机箱
Mini 1U机箱
标准1U机箱
HE系列
产品特点 功能特点
D1实时 编码 本地视 频输出 Onvif 协议
产品卖点
支持1/2/4路实时D1编码； 支持本地复合视频输出 支持Onvif和RTSP协议 支持一键恢复默认设置功能
SATA 硬盘存 储
大华股份产品命名规则V1.0
⑪
扩展标识 缺省 缺省=默认AC24V 、常规版本 DC=电源输入为 DC12V P=POE供电(适用 于6寸球) I=智能版本 F=光纤接口 ……
=不含机芯的云台 X~7XX=模拟机芯 X=130万高清机芯 X=130万高清机芯 X=200万高清机芯 X=300万高清机芯
⑥
机芯分辨率 1 国内： 0=标清机芯 海外： 缺省=标清机芯 相同部分： 1=1MP高清机芯 2=2MP高清机芯 3=3MP高清机芯 ……
⑦பைடு நூலகம்
机芯倍率 20A 标清： (18、20、23、36、 …) C= 540TVL CMOS E= 650TVL CCD H= 700TVL CCD 高清： 18(A、B、C、…)=18 倍 20(A、B、C、…)=20 倍 23(A、B、C、…)=23 倍 30(A、B、C、…)=30 倍 …… 注=S开始是网络机芯
⑧
分类标识/视频 制式 缺省 — 国内： 分类标识 缺省=渠道型 X=项目型 海外： 视频制式 缺省=P制 N=N制
⑨
速度标识 G G=中速 H=高速
⑩
接口标识 N 缺省=模拟BNC接 口 N=网络RJ45接口 S=数字SDI接口 C=模拟HDCVI接 口 …… —
⑩
扩展标识 缺省 缺省=默认AC24V 、常规版本 DC=电源输入为 DC12V P=POE供电 I=智能版本 F=光纤接口 ……
返回目录 返回更新记录
球机命名规则
①
大华品牌 标志 DHDH=大华 第一代 球机
②
球机产品类型 SD SD=普通球机 TD=防爆球机
③
外观尺寸 6 3=3寸球机 4=4寸球机 6=6寸球机
④
产品形态 5 3=经济型球机 4=经济型红外球 机 5=快装球机 9=红外球机 A=红外球机 C=经济型红外球 机 D=红外球机
大华平台DSS视频监控系统介绍
高可靠性 系统采用国际流行技术和架构进行设计，采用诸多故障处理 机制、容错机制、备份机制，以及结构化、分布式的结构提高系统的可 靠性。研发过程严格遵守质量控制标准，进行完整、深入地测试，使系 统可以达到电信级 7*24 小时可靠运行，为用户提供可靠的服务。
分布式架构 分布式结构可以为用户提供良好的扩展性、容错性，保持 系统的先进性。
2. 系统特点
高易用性 监控软件越来越同质化，核心功能越来越稳定，如果提高人 机界面，使之更易用，才能更好地提高用户的生产力。本系统对用户典 型需求进行分析，使用人体工程、人机工程学原理进行采样、分析，进 行操作流程、界面设计。根据不同操作人员的工作特点、业务能力进行 针对性的分析和设计，使之更易用。
2.1. 典型组网结构.............................................................................................. 6 2.2. 系统设计思想.............................................................................................. 8 2.3. 总体层次结构................................................................ 8 2.4. 基层功能域.................................................................................................. 9 2.5. 级联中心域................................................................................................ 10 2.6. 级联部署.................................................................................................... 12 3. 功能列表...............................................................................................................12 4. 系统技术参数.......................................................................................................17 5. 关键技术要点.......................................................................................................18 5.1. 多级级联.................................................................................................... 18
分布式架构 分布式结构可以为用户提供良好的扩展性、容错性，保持 系统的先进性。
2. 系统特点
高易用性 监控软件越来越同质化，核心功能越来越稳定，如果提高人 机界面，使之更易用，才能更好地提高用户的生产力。本系统对用户典 型需求进行分析，使用人体工程、人机工程学原理进行采样、分析，进 行操作流程、界面设计。根据不同操作人员的工作特点、业务能力进行 针对性的分析和设计，使之更易用。
2.1. 典型组网结构.............................................................................................. 6 2.2. 系统设计思想.............................................................................................. 8 2.3. 总体层次结构................................................................ 8 2.4. 基层功能域.................................................................................................. 9 2.5. 级联中心域................................................................................................ 10 2.6. 级联部署.................................................................................................... 12 3. 功能列表...............................................................................................................12 4. 系统技术参数.......................................................................................................17 5. 关键技术要点.......................................................................................................18 5.1. 多级级联.................................................................................................... 18
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
范例 DH - CA- FW – IR1（956J mm）
DH：大华
CA：模拟摄 像机 FW：红红外距50离米 J：双灯枪机结构 1：超高H解DIS
范例 DH-HAC-HDW3250S-0360B
DH：大华
HA：CHDCVI 摄像机
HD：W红外 半球摄像机
3：第一款平台 渠道工程商型
2：200像W素
3.6m定m焦镜头 S：多灯防水小海螺结构
0：标准型 5：项目型产品
IRXE = 700线经济型红外产品： -E = 700线经济型非红外产品
12：其他（焦距）
如DH-IPC-HFW1225M-I2-0800
焦距
字段F、B或P时，一同表示定焦镜头焦距情况： 0280 = 2.8mm；0360 = 3.6mm；0600 = 6mm；0800 = 8mm；1200 = 12mm；1600 = 16mm；2500 = 25mm；
7.表示产品功能参数的调整，小于5表示单一功 能，大于5以上表示两种及以上功能的叠加。
0=标准型 1=宽动态 2=电动镜头 3=同步对焦镜头 4=保留 5=无POE功能 6=电动镜头+宽动态 7=同步对焦+宽动态
8.外观样式 2) A=未使用 3) B=红外单灯外观 4) C=直筒型红外枪，迷你半球型，单灯海螺型 5) D=红外双灯外观 6) E=优雅外观 7)R=待补充 8) RM=低成本 9) S=smart型（多灯），红外海螺半球，小红外枪（迷你） 10)M=M型枪机 11)J=CA枪机双灯
字段V、A、AI、S或C时，一同表示变焦镜头焦距情况 2712=2.7~12mm 2812 = 2.8～12mm 0409 = 4～9mm 0820 = 8～20mm
12：其他（M型枪） 如DH-IPC-HFW1225M-I2-0800
红外灯个数
I1=一颗红外灯 I2=两颗红外灯 I4=四颗红外灯
CA产品 a.表示产品总体特性：
1 = 超高解HDIS 。2 = 超宽动态HDIS。4 = 超高解型 CCD。5 = 超宽动态型；CCD。 6 = 强光抑制型；CCD。7 = 超低照度；CCD
b.表示产品总体特性（普通枪机）：
1 = 经济型；（COMS产品） 。4 = 标准型
5.像素
HAC：
1=130W，2=200W
CA：
1 = 380线；2 = 420线；4 = 480线；5 = 520 线；6 = 540线； 7 =600线；8 =CCD:700线 HDIS：720线；9 = 750线
6.表示产品采用前端类型，偶数为COMS扩展， 奇数为CCD扩展：
0＝CMOS sensor （25/30帧）；1＝CCD sensor ；2= CMOS sensor （50/60帧）；4= CMOS sensor （100/120帧）；5表示项目型 无ICR产品；6表示项目型ICR产品
范例
①
DH：大华
HAC：高清 模拟摄像机
②
③ ④⑤ ⑥ ⑦⑧ ⑨
⑩
DH-HAC-HFW2 2 2 1 R P-Z-IRE6 11
IRE6：红外 距离60~80m
Z：电动变焦
HFW：高清 枪式红外摄 像机
2：第一款 平台渠道型
2:200W像素
P： PAL制式
R： 1：宽动态 2: CMOS sensor （50/60帧）
? DH-IPC-HFW1225M-I1-0600B
M12接口定焦镜头
F = CS接口定焦镜头； B = M12接口定焦镜头； P = 锥形针孔定焦镜头（Pinholes Lens）
V = 手动变焦、手动光圈镜头； A = 手动变焦、自动光圈（DC）镜头； AI = 手动变焦、IR CUT自动光圈（DC）镜头。 S = 同步对焦镜头（Sync）（-0820S 8~20同步对焦镜头） C = 手动变焦、固定光圈镜头
1.DH代表大华
2.HAC代表HDCVI产品，IPC代表网络摄像机， CA代表模拟摄像机产品线
3.H代表高清，W代表红外 F代表枪机，D代表半球&海螺，DB代表防 爆半球，UM代表针孔摄像机
如:HFW,HD,HDW,HDBW，HUM
4.HAC产品：
2 = 第一款平台渠道型（海外低端） 3= 第一款平台渠道工程商型（海外高端） 4 = 第二款平台渠道型（海外低端） 5= 第二款平台渠道工程商型（海外高端）
9.表示视频制式情况： P = PAL制式 N = NTSC制式
10：特殊配置 A=AC24/DC12V （双电源） B=带支架 Z=电动变焦 VF=手动变焦
11.红外距离 字段“E”表示红外距离情况： IR1 = 10m； IR2 = 20m； IR3 = 30m； IR5 = 50m； IRA = 100m； 对于非红外产品，此字段为空
