《混凝土大坝安全监测技术规范》修订意见的讨论谭恺炎杨怀祖（葛洲坝股份有限公司试验中心，宜昌443002）摘要：根据国内安全监测实施的发展现状，结合多年施工经验，在整理大量检测数据的基础上，对《混凝土大坝安全监测技术规范》SDJ336-89（试行）应力应变及温度监测提出几点修订意见进行讨论，并对振弦式仪器率定检验的方法和技术要求进行了阐述。

关键词：规范应力应变率定检验质量控制差动电阻式振弦式1 概述《混凝土大坝安全监测技术规范》SDJ336-89（试行）（以下简称“规范”）自颁发实施10年以来，对我国混凝土大坝安全监测工作起到了很好的指导作用。

统一规范了国内混凝土大坝安全监测包括设计、施工、运行各方面的工作，提高了监测数据的准确度和可比性，为我国水利水电工程建设做出了应有的贡献。

但由于历史条件限制，“规范”还很不完善。

随着我国经济建设步伐的不断加快，许多大、中型水利水电工程相继开工建设，安全监测技术水平有了很大提高，从传感器、仪表到整个测试系统都有很大改变，尤其是近几年来振弦式传感器在工程上的大量应用，都给规范提出了新的要求，对“规范”进行修订已迫在眉睫。

作者结合三峡工程安全监测实施情况对“规范”中应力应变及温度监测提出几点修订意见进行讨论。

2仪器埋设2.1仪器埋设施工(1) 单向应变计埋设仅规定了表层仪器埋设，对于深层仪器埋设，为了保证仪器角度及位置误差满足要求，宜在前一层混凝土上预埋锚筋，将仪器绑扎固定在锚筋（锚筋用沥青麻布包裹）上埋设。

(2) 应变计组埋设时应特别强调剔除大于仪器标距1/4～1/5粒径的骨料。

这是因为应变计埋设在混凝土内，对混凝土内部应变产生影响，一般来说混凝土中最大骨料粒径小于仪器长度的1/4～1/5，仪器所测应变可代表混凝土内点应变。

(3) 无应力计埋设时宜大口朝下，但在埋设时,应在振捣后将上盖打开并用干棉纱将筒内混凝土泌水吸干。

无应力计筒大口朝上时，虽然湿度可保持与周围混凝土一致，但上覆混凝土荷载将对筒内应力产生一定影响。

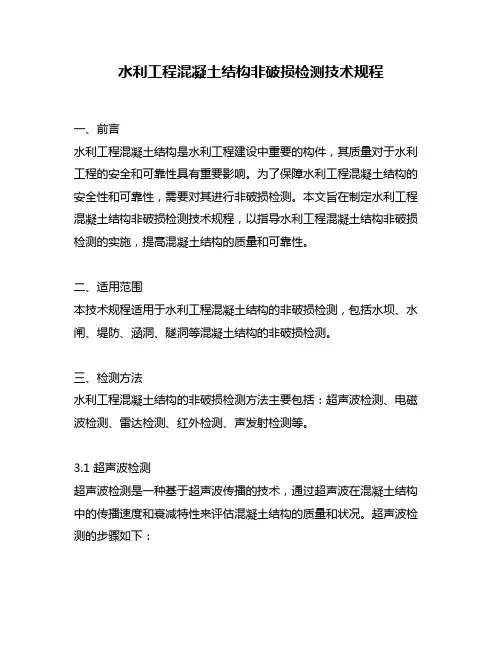

水利工程混凝土结构非破损检测技术规程一、前言水利工程混凝土结构是水利工程建设中重要的构件，其质量对于水利工程的安全和可靠性具有重要影响。

为了保障水利工程混凝土结构的安全性和可靠性，需要对其进行非破损检测。

本文旨在制定水利工程混凝土结构非破损检测技术规程，以指导水利工程混凝土结构非破损检测的实施，提高混凝土结构的质量和可靠性。

二、适用范围本技术规程适用于水利工程混凝土结构的非破损检测，包括水坝、水闸、堤防、涵洞、隧洞等混凝土结构的非破损检测。

三、检测方法水利工程混凝土结构的非破损检测方法主要包括：超声波检测、电磁波检测、雷达检测、红外检测、声发射检测等。

3.1 超声波检测超声波检测是一种基于超声波传播的技术，通过超声波在混凝土结构中的传播速度和衰减特性来评估混凝土结构的质量和状况。

超声波检测的步骤如下：（1）准备工作：检测仪器、超声探头、耦合剂等。

（2）探头放置：将超声探头放置在被检测的混凝土结构表面，并与表面涂抹耦合剂，确保超声波能够传导到混凝土结构内部。

（3）数据采集：开启检测仪器，进行数据采集。

通过分析超声波在混凝土结构内部的传播速度和衰减特性，评估混凝土结构的质量和状况。

（4）数据分析：将采集到的数据导入计算机，并进行数据分析和处理。

根据分析结果，评估混凝土结构的质量和状况。

3.2 电磁波检测电磁波检测是一种利用电磁波在混凝土结构中的传播特性来评估混凝土结构质量和状况的技术。

电磁波检测的步骤如下：（1）准备工作：检测仪器、电磁波探头等。

（2）探头放置：将电磁波探头放置在被检测的混凝土结构表面，并适当调整探头的方向和位置。

（3）数据采集：开启检测仪器，进行数据采集。

通过分析电磁波在混凝土结构内部的传播特性，评估混凝土结构的质量和状况。

（4）数据分析：将采集到的数据导入计算机，并进行数据分析和处理。

根据分析结果，评估混凝土结构的质量和状况。

3.3 雷达检测雷达检测是一种利用雷达波在混凝土结构中的传播特性来评估混凝土结构质量和状况的技术。

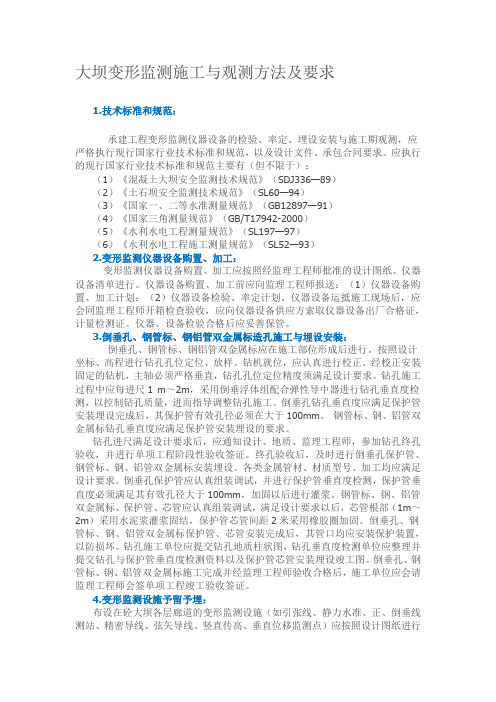

大坝变形监测施工与观测方法及要求1.技术标准和规范：承建工程变形监测仪器设备的检验、率定、埋设安装与施工期观测，应严格执行现行国家行业技术标准和规范，以及设计文件、承包合同要求。

应执行的现行国家行业技术标准和规范主要有（但不限于）：（1）《混凝土大坝安全监测技术规范》（SDJ336—89）（2）《土石坝安全监测技术规范》（SL60—94）（3）《国家一、二等水准测量规范》（GB12897—91）（4）《国家三角测量规范》（GB/T17942-2000）（5）《水利水电工程测量规范》（SL197—97）（6）《水利水电工程施工测量规范》（SL52—93）2.变形监测仪器设备购置、加工：变形监测仪器设备购置、加工应按照经监理工程师批准的设计图纸、仪器设备清单进行。

仪器设备购置、加工前应向监理工程师报送：（1）仪器设备购置、加工计划：（2）仪器设备检验、率定计划。

仪器设备运抵施工现场后，应会同监理工程师开箱检查验收，应向仪器设备供应方索取仪器设备出厂合格证，计量检测证。

仪器、设备检验合格后应妥善保管。

3.倒垂孔、钢管标、钢铝管双金属标造孔施工与埋设安装：倒垂孔、钢管标、钢铝管双金属标应在施工部位形成后进行。

按照设计坐标、高程进行钻孔孔位定位、放样。

钻机就位，应认真进行校正。

经校正安装固定的钻机，主轴必须严格垂直，钻孔孔位定位精度须满足设计要求。

钻孔施工过程中应每进尺1 m～2m，采用倒垂浮体组配合弹性导中器进行钻孔垂直度检测，以控制钻孔质量，进而指导调整钻孔施工。

倒垂孔钻孔垂直度应满足保护管安装埋设完成后，其保护管有效孔径必须在大于100mm。

钢管标、钢、铝管双金属标钻孔垂直度应满足保护管安装埋设的要求。

钻孔进尺满足设计要求后，应通知设计、地质、监理工程师，参加钻孔终孔验收，并进行单项工程阶段性验收签证。

终孔验收后，及时进行倒垂孔保护管、钢管标、钢、铝管双金属标安装埋设。

各类金属管材、材质型号、加工均应满足设计要求。

水利工程混凝土坝体监测技术规程一、前言水利工程混凝土坝体监测技术规程是为了规范水利工程混凝土坝体监测工作而制定的。

混凝土坝体的监测是确保坝体安全和稳定的重要手段，对于保障人民群众的生命财产安全具有重大意义。

本规程适用于各种类型的混凝土坝体监测。

二、术语和定义1.混凝土坝体: 指由混凝土等材料组成的坝体。

2.监测: 通过对坝体进行数据采集、分析、处理和报告等工作，了解坝体的变形、应力、温度等情况。

3.监测点: 在坝体内设置的定点，用于监测坝体内的变形、应力、温度等情况。

4.监测仪器: 用于监测坝体变形、应力、温度等情况的仪器设备。

三、监测内容1.变形监测(1)监测点布设：监测点的布设应满足以下要求：①监测点数量应根据坝体的结构形式和重要程度进行确定。

②监测点应覆盖坝体的重要部位，如坝顶、坝肩、坝基等。

③监测点应分布均匀，避免相邻监测点间距过大或过小。

(2)监测方法：变形监测的方法包括：①水准测量：通过水准测量方法测量监测点的高程变化。

②测斜仪监测：通过测斜仪监测监测点的倾斜变化。

③全站仪监测：通过全站仪监测监测点的三维坐标变化。

(3)监测频率：变形监测的频率应根据坝体的情况进行确定，一般应不少于月度监测。

2.应力监测(1)监测点布设：应力监测点的布设应满足以下要求：①应力监测点数量应根据坝体的结构形式和重要程度进行确定。

②应力监测点应分布在坝体的关键部位，如坝体的高应力区、缝隙区等。

③应力监测点应分布均匀，避免相邻监测点间距过大或过小。

(2)监测方法：应力监测的方法包括：①应力计监测：通过应力计监测监测点的应力变化。

②应变计监测：通过应变计监测监测点的应变变化，进而计算出应力变化。

③压力计监测：通过压力计监测监测点的压力变化，进而计算出应力变化。

(3)监测频率：应力监测的频率应根据坝体的情况进行确定，一般应不少于季度监测。

3.温度监测(1)监测点布设：温度监测点的布设应满足以下要求：①温度监测点数量应根据坝体的结构形式和重要程度进行确定。

土石坝安全监测技术规范条文说明部门： xxx时间： xxx制作人：xxx整理范文，仅供参考，可下载自行修改1 总则2 巡视检查3 变形监测4 渗流监测5 压力(应力>监测6 水文、气象监测7 监测资料的整编与分析打印刷新中华人民共和国行业标准土石坝安全监测技术规范SL60—94条文说明1总则1.0.2该条对本规范的适用范围之所以如此写，旨在突出重点照顾一般。

象水力冲填坝、爆破堆石坝、尾矿坝、灰坝，以及围堰、堤防、蓄能电站的上下库堤坝等均可理解为已包括在“其它类型的土石坝”中，可根据实际情况灵活参照。

b5E2RGbCAP1.0.4表A1中的地震反应监测和水流监测等工程，因受地区和工程条件制约，选择性较大，故置于附录供参照。

p1EanqFDPw1.0.6.1本条中监测工程预算约占主体建筑物总投资的1%～3%，系根据国内外经验总结出来的，执行时可根据实际需要增减。

DXDiTa9E3d2巡视检查2.1.2本条所指的三类巡视检查，均属工程管理单位应当进行的经常性、规范化的安全监测工作范畴。

为安全鉴定所进行的安全检查，可根据安全鉴定需要增减相应内容。

RTCrpUDGiT3变形监测3.1.3.1本条用“竖向位移”取代过去的“垂直位移”及“沉陷”或“沉降”，系因前者不一定是“铅直”；后者又无法表示铅直向上的变形，故改为现称较为贴切。

但在特指仪器名称和专有名词(如沉降仪、沉降管、沉降量>时，仍用旧称。

5PCzVD7HxA3.1.3.2从本条起一律用“测点”取代过去习用的“标点”，执行中需正确理解。

3.2.1本条规定还包括纵向(平行坝轴线>水平位移观测是新增工程，以监视两坝端坝体开裂的可能性。

3.2.3、3.2.4对长坝增设的工作基点的水平位移观测，据现有条件和习惯，规定一般可用三角网法。

但该法已经落后。

目前测边网或测边测角网法已在一些工程中应用，还有更方便可靠的倒垂线法(用于土石坝中需解决量程问题，但对浅覆盖层上的中低坝是不难实现的>，故本规范又规定，有条件的宜用测边网或测边测角网法，或倒垂线法。

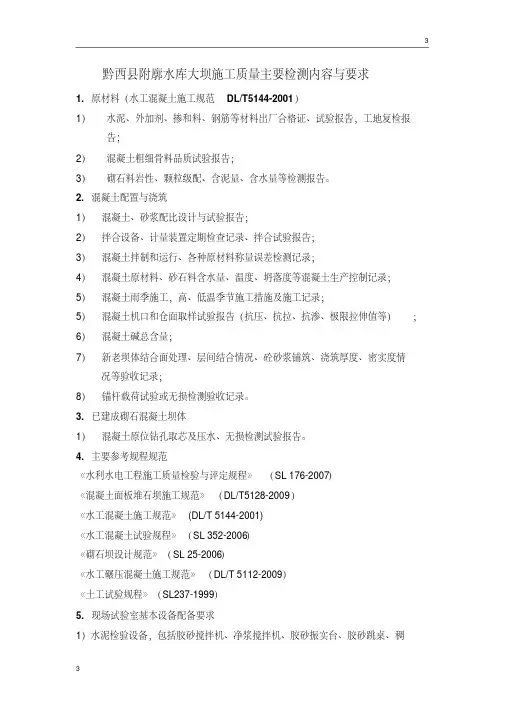

黔西县附廓水库大坝施工质量主要检测内容与要求1.原材料（水工混凝土施工规范DL/T5144-2001）1）水泥、外加剂、掺和料、钢筋等材料出厂合格证、试验报告，工地复检报告;2）混凝土粗细骨料品质试验报告；3）砌石料岩性、颗粒级配、含泥量、含水量等检测报告。

2.混凝土配置与浇筑1）混凝土、砂浆配比设计与试验报告；2）拌合设备、计量装置定期检查记录、拌合试验报告；3）混凝土拌制和运行、各种原材料称量误差检测记录；4）混凝土原材料、砂石料含水量、温度、坍落度等混凝土生产控制记录；5）混凝土雨季施工，高、低温季节施工措施及施工记录；5）混凝土机口和仓面取样试验报告（抗压、抗拉、抗渗、极限拉伸值等）；6）混凝土碱总含量；7）新老坝体结合面处理、层间结合情况、砼砂浆铺筑、浇筑厚度、密实度情况等验收记录；8）锚杆载荷试验或无损检测验收记录。

3.已建成砌石混凝土坝体1）混凝土原位钻孔取芯及压水、无损检测试验报告。

4.主要参考规程规范《水利水电工程施工质量检验与评定规程》（SL 176-2007）《混凝土面板堆石坝施工规范》（DL/T5128-2009）《水工混凝土施工规范》(DL/T 5144-2001)《水工混凝土试验规程》（SL 352-2006）《砌石坝设计规范》（SL 25-2006）《水工碾压混凝土施工规范》（DL/T 5112-2009）《土工试验规程》（SL237-1999）5.现场试验室基本设备配备要求1）水泥检验设备，包括胶砂搅拌机、净浆搅拌机、胶砂振实台、胶砂跳桌、稠度测定仪、安定性沸煮箱、雷氏夹测定仪、细度负压筛、抗折试验机、恒应力压力试验机和标准养护设备、凝结时间测定仪、电子称等。

2）600KN拉力试验机、1000KN压水试验机。

3）砂、石试验用电热鼓风干燥箱、砂石筛、振筛机、压碎指标测定仪、针片状规准仪、天平、台秤、量瓶、量桶等。

4）混凝土搅拌机、振动台、坍落度筒、混凝土拌合物凝结时间测定仪、含气量测定仪、压力泌水率测定仪、砂浆搅拌仪、试块试模、混凝土标准养护室（湿度95%以上）、大烘箱、实验室温湿度监控设备等。

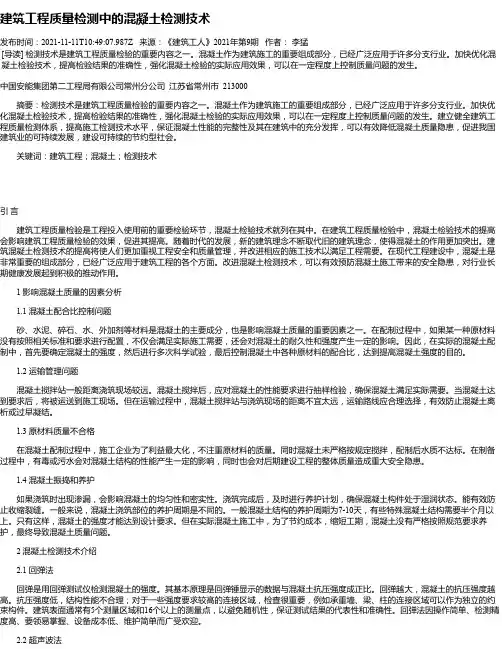

建筑工程质量检测中的混凝土检测技术发布时间：2021-11-11T10:49:07.987Z 来源：《建筑工人》2021年第9期作者：李猛[导读] 检测技术是建筑工程质量检验的重要内容之一。

混凝土作为建筑施工的重要组成部分，已经广泛应用于许多分支行业。

加快优化混凝土检验技术，提高检验结果的准确性，强化混凝土检验的实际应用效果，可以在一定程度上控制质量问题的发生。

中国安能集团第二工程局有限公司常州分公司江苏省常州市 213000摘要：检测技术是建筑工程质量检验的重要内容之一。

混凝土作为建筑施工的重要组成部分，已经广泛应用于许多分支行业。

加快优化混凝土检验技术，提高检验结果的准确性，强化混凝土检验的实际应用效果，可以在一定程度上控制质量问题的发生。

建立健全建筑工程质量检测体系，提高施工检测技术水平，保证混凝土性能的完整性及其在建筑中的充分发挥，可以有效降低混凝土质量隐患，促进我国建筑业的可持续发展，建设可持续的节约型社会。

关键词：建筑工程；混凝土；检测技术引言建筑工程质量检验是工程投入使用前的重要检验环节，混凝土检验技术就列在其中。

在建筑工程质量检验中，混凝土检验技术的提高会影响建筑工程质量检验的效果，促进其提高。

随着时代的发展，新的建筑理念不断取代旧的建筑理念，使得混凝土的作用更加突出。

建筑混凝土检测技术的提高将使人们更加重视工程安全和质量管理，并改进相应的施工技术以满足工程需要。

在现代工程建设中，混凝土是非常重要的组成部分，已经广泛应用于建筑工程的各个方面。

改进混凝土检测技术，可以有效预防混凝土施工带来的安全隐患，对行业长期健康发展起到积极的推动作用。

1 影响混凝土质量的因素分析 1.1 混凝土配合比控制问题砂、水泥、碎石、水、外加剂等材料是混凝土的主要成分，也是影响混凝土质量的重要因素之一。

在配制过程中，如果某一种原材料没有按照相关标准和要求进行配置，不仅会满足实际施工需要，还会对混凝土的耐久性和强度产生一定的影响。

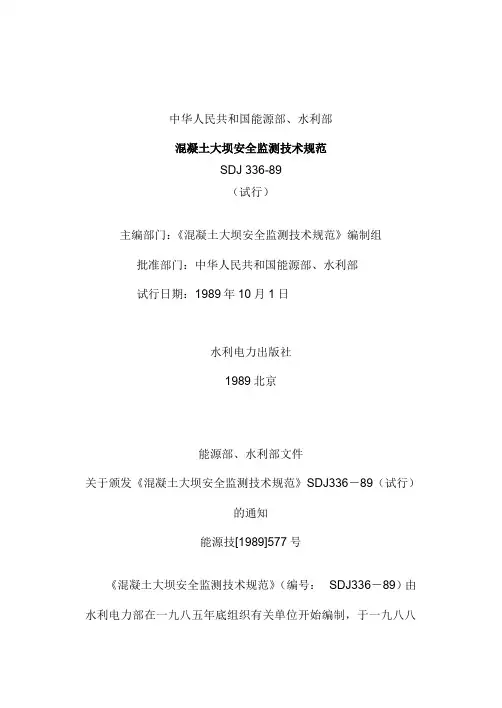

中华人民共和国能源部、水利部混凝土大坝安全监测技术规范SDJ 336-89（试行）主编部门：《混凝土大坝安全监测技术规范》编制组批准部门：中华人民共和国能源部、水利部试行日期：1989年10月1日水利电力出版社1989北京能源部、水利部文件关于颁发《混凝土大坝安全监测技术规范》SDJ336－89（试行）的通知能源技[1989]577号《混凝土大坝安全监测技术规范》（编号：SDJ336－89）由水利电力部在一九八五年底组织有关单位开始编制，于一九八八年底前完成，一九八九年一月在能源部主持下由能源、水利两部共同审定，现已交水利电力出版社出版，于一九八九年十月一日颁发试行。
