地震反射层位的地质解释论文提要地震反射层的地质解释主要是依据地震剖面的反射特征，选择特征明显的标准反射波，然后结合研究区底层层位关系确定反射波代表的地质层位。
这种具有明显地震特征和明确地质意义的反射层通常称为发射标准层，反射标准层选取的正确与否直觉影响到剖面对比工作和最终解释成果。
正文一、地震剖面与地质剖面的对应关系地震剖面是地质剖面的地震响应，在地震剖面中蕴含大量的地质信息，地震反射所涉及的地质现象，在地震剖面中都应有所反映。
然而，在地震剖面中除了地质现象的响应之外，还包含着与地质现象无关的噪声，它们不具有任何地质意义。
因此，在地震剖面与地质剖面之间、反射界面与地质界面，反射波形态与地下构造，反射层与底层之间有着紧密的联系，但又存在一定区别。
由于地震反射界面是波阻抗有差异的物性界面，地质上可构成误差的界面是层面、不整合面、剥蚀面、断层面、侵入体接触面、流体分界面以及任何不同岩性的分界面，均可构成地震反射面。
对于此种情况，反射面与地质分界面是一致的。
在某些情况下，地震反射界面与地质界面是又差异的，不一定与地层或岩性界面具有对应关系。
如相邻地层由于颜色和颗粒大小变化具有层面，但没有形成明显波阻抗差异界面，不足以构成地震反射面；另外，同一岩性的地层，既无层面也无岩性界面，但由于岩层中所含流体成分的不同（例如水层与油层的分界面、水层与气层的分界面、油层与气层的分界面），而形成明显的波阻抗差异界面，足以构成地震反射面，该地震反射面不一定代表地质界面。
在一般情况下，具有明显波阻抗差异的地层层面是不整合面，不整合面具有明确的年代地层意义，因而相应地也赋予了地震反射面明确的地层年代含义。
确定地震反射界面的地质年代是地震解释十分重要的基础性工作之一。
由地震垂向分辨率分析可知，在薄互层地区，地震记录上的一个反射波，并不是由单一界面产生的单波，而是几十米间隔内许多反射波叠加的结果。
地震剖面上的反射界面不能严格的与某一确定的地质界面相对应，而是一组薄互层在地震剖面上的反映。
第二章地震层序分析seismic sequence•2.1 地震反射波的基本特征•2.2 地震反射界面的追踪对比方法•2.3 地质界面的类型和特征•2.4地震反射界面的类型、成因及区分•2.5地震地层单元划分2.1 地震反射波的基本特征2.1.1 地震时间剖面的特征2.1.2 单道地震记录的形成机制2.1.3 地震子波的有关概念2.1.4 地震波的分辨率时间剖面是由众多相邻的单道地震记录所组成的。
单道地震记录反映的是该点位的振动图，它反映了其下地层的反射系数的垂向变化特征。
时间剖面的纵坐标为双程旅行时间。
通常为ms。

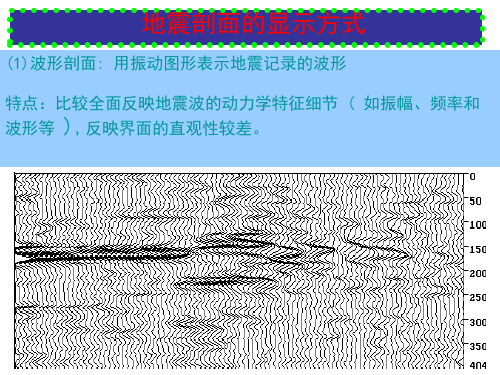

波形显示：用振动图形式显示地震记录的波形。
可以较全面地反映地震动力学特征（如振幅、频率和波形），但是反映界面起伏的直观性较差。
（1）地震记录显示的形式波形+变面积显示：在波形显示的基础上，用梯形面积的大小和边缘的陡缓表示地震能量的强弱。
这种显示能够反映界面的形态，直观性强，外形与地质剖面接近，但是波的动力学特征细节不清。
波形+变密度显示：用密度值大小表示地震波能量的强弱。
振幅强则光线密度大，色调深；振幅弱则光线密度稀，色调变灰。
变密度显示不如变面积显示的剖面反射层次清晰。
波形+彩色显示：色彩鲜艳、层次分明，特征突出，表示地震信息的动态范围更大，利于对比。
现有工作站系统多采用彩色显示，利于对比解释。
波形显示波形+变面积显示波形+变密度显示波形+彩色显示时间剖面显示方式的对比（2）显示比例深/宽比：1:2深/宽比：1:1深/宽比：2:1（1）地震子波：由人工震源所激发出的弹性波是一个脉冲波，在传播过程中由于大地滤波作用，要发生复杂的变化，由于高频成分受其影响最大，而低频成分受其影响小，因此在传播一定距离后，尖脉冲变成了频率较低，具有一定延续时间且相对比较稳定的波形，称其为地震子波。
激发接收2.1.2 单道地震记录的形成机制（2）地震子波的传播•地震子波传播到波阻抗界面上时，一部分能量传过界面继续向前传播，一部分则被反射回来，为便于讨论，将它们分别称为入射子波、透射子波和反射子波。
