斑马标签打印机调试方法

1 斑马Zebra 105SL打印机可提供经济高效、稳定可靠的高性能打印。这款耐用型打印机专为持续运营而设计，具有在您的制造和仓储环境中进行快速、可靠、经济高效打印所需的功能。

作为一款最受市场欢迎的经典型斑马工业条码打印机，105SL自然占有的市场比例很高，由于工业机的强大，同时也带来了操作的复杂性，该机器对人的使用要求也就比较高了，如果想要较好的使用该机器，必须很清楚该打印机的设置！下面由深圳市互信恒科技有限公司工程师为你介绍怎样使用该条码打印机的设置。

斑马105SL打印机常见设置方法如下：

1)、打印温度设置： 按SELECT键进入设置更改状态，按“+、-”键更改设置数值。 缺省值：+10 范围：0 到 +30。一般温度设置在27以下，温度太高会影响打印机寿命。

2)、撕下标签的位置调整：按SELECT键进入设置更改状态，按“+、-”键更改设置数值c 缺省值：+0 范围：-64到+64（显示数值是点数，如“+24”，意思是24点，假设打印机的分辨率是200DPI/8 dot per mm，24点即3mm，若打印机分辨率是300 DPI/8 dot per mm,24点即2mm。

3)、撕纸方式设置：按SELECT键进入设置更改状态，按“+、-”键更改设置数值。 缺省值：TEAR OFF 选择：TEAR OFF(撕下)、PEEL OFF(剥离)、CUTTER（切刀）和REWIND（回卷）

4)、标签类型设置：按SELECT键进入设置更改状态，按“+、-”键更改设置数值。 缺省值：NON—CONTINUOUS(非连续) 选择：NON—CONTINUOUS(非连续)和CONTINUONS（连续） 注：标签类型有两种，这个参数使打印机知道目前使用的是NON—CONTINUOUS(非连续)和CONTINUONS（连续），连续的意思是整卷标签连续不断，亦没有任何固定长度的标识供传感器检测；非连续是说整卷标签连续不断，但中间有固定长度的标识，如间隙（通常如不干胶标签），缺口或黑条（如铁路车票）。

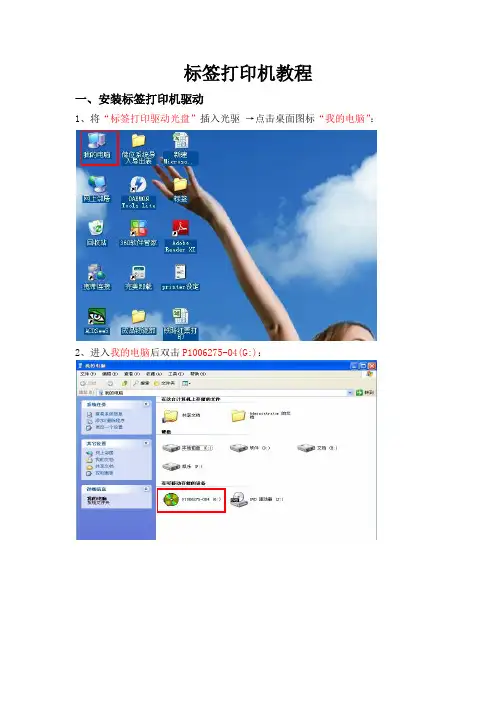

标签打印机教程

一、安装标签打印机驱动

1、将“标签打印驱动光盘”插入光驱 →点击桌面图标“我的电脑”：

2、进入我的电脑后双击P1006275-O4(G:)：

3、进入标签打印机安装驱动界面：

4、选择Zebra Setup Utilities： 5、选择Install Zebra Setup Utilities并点击：

6、在Install Zebra Setup Utilities 这个界面中选择 Modifty Available

Options:

7、点击Next:

8、再点击Next

9、在“I have read the information above”前面打勾，再点击Next

10、在“Run Zebra Setup Utilities now”前面打勾，并点击Finish

11、选择“Install New Printer”:

12、点击下一步

13、选择“ZDesigner 170Xi4 300 dpi”并点“击下一步”

14、选择“USB(Universal Serial Bus)”并点击“下一步”

15、点击“Finish”

二、标签打印机硬件介绍

1、标签打印机部件介绍及数据线连接

2、标签打印机色带正反面判断

3、标签打印机色带和介质的规格

4、标签打印机控制面板及面板控制按钮介绍

5、标签打印机模式设置

6、标签打印机的控制面板语言更改 三、标签打印机在电脑上的相关设置

1、点击“开始” 选择“印机和传真”

2、在“打印机和传真”选择“ZDesigner 170Xi4 300 dpi”

3、右击“ZDesigner 170Xi4 300 dpi”选择“打印首选项” 4、“Designer 170Xi4 300 dpi 属性”修改

5、选择“打印首选项”修改“选项”中“打印浓度”和“宽度”及“高度” 6、在“高级设置”中修改“操作模式”

斑马打印机的简单设置和参数调整

2 斑马105SL打印机使用手册

一、Zebra105SL打印机参数说明

二、 打印机的调试

三、面板功能说明

四、打印机的日常维护

五、常见故障及其处理

六、使用注意事项

二、打印机的调试

借助液晶显示调试打印机：

按SETUP/EXIT键进入菜单设置，以下设置项均以其在菜单中按‘►’和‘+’键出现的顺序讲解，以‘DARKNESS’设置项为起始项

3 Darkness ------------ 打印深度

Tear off ----------- 标签撕离位置

Print mode -----------打印方式

Media type –--------- 标签纸类型

Print Method -------- 打印模式

Print Widt ---------- 打印宽度

Sensor Type -------- 传感器类型

1、当液晶面板显示DARKNESS时按+或-键可以调整打印深度。设置完毕后按►或◄

键选择下一个或前一个的设置。如果要退出整个菜单设置按SETUP/EXIT键。

注意：打印机的打印深度不要长时间处于最高值，当打印深度处于最高值时，打印头的温度也处于最高状态。长时间高温会降低打印头的耐磨度，磨损打印头，还有可能烧毁打印头。

2、 液晶面板显示TEAR OFF时按+或-键可以调整打印机的撕纸位置。设置完毕后按►或◄键选择下一个或前一个的设置。如果要退出整个菜单设置按SETUP/EXIT键。

3、 液晶面板显示PRINT MODE时按+或-键可以调整打印机的打印方式（一般不带配

4 件的，选择打印机出厂值TEAR OFF、切刀选择CUTTER、回卷选择REWIND、剥离选择PEEL OFF）。设置完毕后按►或◄键选择下一个或前一个的设置。如果要退出整个菜单设置按SETUP/EXIT键。

查询资产打印功能设置及注意事项：

1、需先安装打印机驱动程序（zebra_5.1.07.5675_drvsky.exe）

2、根据打印机说明书将电脑与打印机进行连接

3、先启动打印机，然后在电脑控制面板的打印机里找到安装好的打印机驱动程序

（ZDesigner GT800-300dpi EPL）

4、右键驱动程序点击属性，将语言换成简体中文。如下图

5、右键驱动程序点击打印首选项，选项设置如下图

6、右键驱动程序点击打印首选项，高级设置如下图

7、最后将该打印机驱动设置为默认打印机

8、使用资产信息打印功能的页面设置如下

9、如果打印预览的效果一个标签没有显示在一个页面，请将页面设置启用缩小字体填 充这个选项的钩取消

10、在打印前请将打印纸张与打印机的墨纸位置对应上，确认没有错位再进行打印
