施工工艺流程图（中文）
页脚内容
软基处理(砂垫层)施工工艺流程图
施 工 放 样
整理下承层
N
报工程师审批
运输和分层摊铺砂砾
整 型
碾 压
N
报工程师审批
单项工程交工
施工工艺流程图（中文）
页脚内容
软基处理(土工布)施工工艺流程图
施工准备
测量放样
原材料试验 填筑砂垫层
铺土工布
报工程师检验
填筑路堤
施工工艺流程图（中文）
页脚内容
软基处理（粉喷桩）施工工艺流程图
不同地质条件工艺试验 调 平
N
报工程师审核 Y 深层喷射搅拌机就位 放线、定位
旋转切土下沉 空压机送气
送灰机送灰 设 计 孔 深
喷灰、搅拌、提升
提升至设计地面0.5米
复搅下沉至桩底
复搅提升至设计地面0.5米
人工回填压实桩顶水泥土
自检桩身质量 施工工艺流程图（中文）
页脚内容
N Y
补 打 报工程师 移机转入下一循环
Y
单项工程结束
填方路基施工工艺流程图
路 堤 放 样
击实试验 清理地表 选择土场
压实度检查 填前压实 清除表土
监理签认 测量标高 击实试验
含水量检查 路堤上土 土方运输
压实度检查 平整压实 处理弹簧 施工工艺流程图（中文）
页脚内容
边坡修整 排水施工
填上层料 监理检查
石灰土路基施工工艺流程图
施工方案报工程师审批 土、石灰等原材料试验
备料、报工程师检验
清理、整修下承层
从取土坑挖取合格土方
测量放样 掺拌3%~4%的石灰
闷料24小时
设置厚度控制边桩 汽车运料到施工现场
推土机(人工)摊铺
检测掺灰量、含水量
N
报工程师检验
掺入剩余灰量
施工工艺流程图（中文）
页脚内容 路拌机粉碎拌和、晾晒
N
检测掺灰量、含水量
报工程师检验
在最佳含水量左右碾压
平地机整修路拱、横坡
终压成型
N
报工程师检验 采取补救措施
进入第二层施工 返 工
粉煤灰底基层施工工艺流程图
施工方案报工程师审批
清理、整修下承层
测 量 放 样 粉煤灰原材料试验
N
备料、报工程师检验
设置厚度控制边桩
覆盖运输至施工现场
推土机(人工)摊铺
报工程师检验 施工工艺流程图（中文）
页脚内容
在最佳含水量左右碾压
平地机整修路拱、横坡
土方包边碾压、终压成型 返 工
N
报工程师检验 采取补救措施
进行第二层施工
水中钻孔桩施工工艺流程图
施工平台 测量控制
打设护筒 测量控制
工程师检查
钻 进 合格泥浆
检 孔 泥浆池
施工工艺流程图（中文）
页脚内容 工程师检查 清 孔
工程师检查
制作钢筋笼 吊装钢筋笼
下 导 管
测量砼面高度 灌注水下砼 做好监控记录
拔出导管
砼 养 生

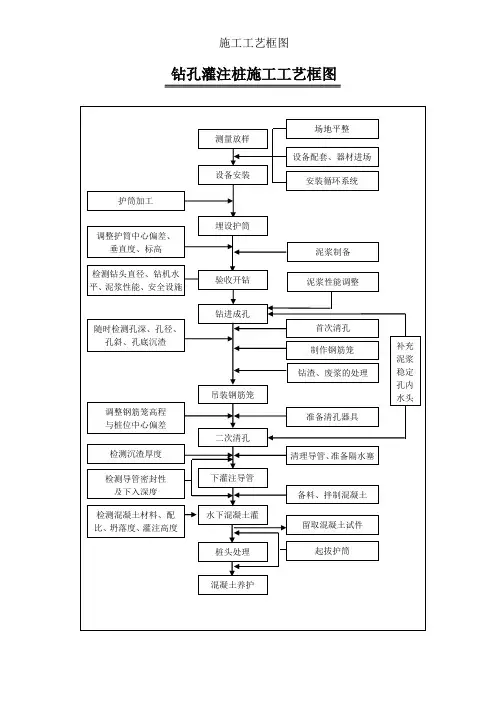

钻孔灌注桩施工工艺流程图
测量定位 填筑工作平台 场地平整
埋设护筒 制做护筒
复核放样 （做好记录和签认手序）
钻机就位
施工工艺流程图（中文）
页脚内容 钻 孔 合格泥浆
清 孔 泥浆池
终 孔
钢筋笼制作 终孔检查 (做好各项记录，监理工程师批准)
检 查 钢筋笼就位 测量复核定位
导管拼接检查 下 导 管 检查隔水设施
砼运输 水下灌注砼 砼试验
砼的拌合 拔出护筒
成桩检测
承台(系梁)施工工艺流程图
施工工艺流程图（中文）
页脚内容 围堰及开挖
台底清理 工程师检查
模板安装 模板制作
钢筋绑扎 钢筋加工
报工程师检查 N 采取补救措施
砼 浇 注 砼拌和、运输
砼养生及拆模
盖梁施工工艺流程图
测 量 放 样 施工工艺流程图（中文）
页脚内容 检 查 验 收
支 架 安 装
底 模 安 装
钢 筋 绑 扎
支 侧 模 板
采取补救措施 N 报工程师批准
灌 注 砼
养 生
拆 模 板
养 生 施工工艺流程图（中文）
页脚内容 装配式组合箱梁预制施工工艺流程图
龙门吊组装 场地规划 模板设计制作
钢筋绑扎 安装波纹管
检查验收
留 试 件 浇筑底板砼 涂脱膜剂
安装芯模
留 试 件 腹、顶板砼浇注 砼 拌 运
砼 养 生
模板拆除
钢绞线安放
测伸长值 预应力钢束张拉 机具校验
留 试 件 压浆、封锚 水泥浆制备
移梁存放
施工工艺流程图（中文）
页脚内容
水中承台（系梁）施工工艺流程图
拼装(制作)吊箱
吊箱下沉 设计标高
浇筑封底砼
抽干围堰中水
钢筋绑扎
浇 筑 砼
工程师检查
养 生
工程师检查 施工工艺流程图（中文）
页脚内容
墩(台)身施工工艺流程图
模板安装
模板组装
采取补救措施 N 报工程师检查
留 试 件 砼 浇 筑 砼拌和运输
砼 养 护
拆 模
测量放样
工程师检查
钢筋绑扎 钢筋加工
