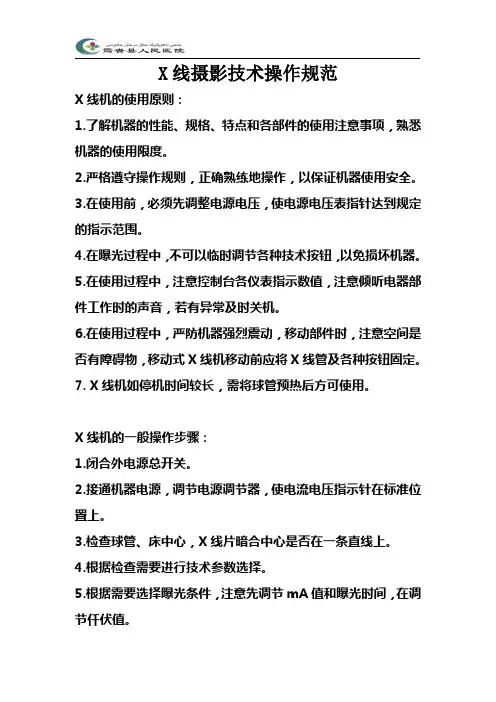

X线摄影技术操作规范
X线机的使用原则：
1.了解机器的性能、规格、特点和各部件的使用注意事项，熟悉机器的使用限度。
2.严格遵守操作规则，正确熟练地操作，以保证机器使用安全。
3.在使用前，必须先调整电源电压，使电源电压表指针达到规定的指示范围。
4.在曝光过程中，不可以临时调节各种技术按钮，以免损坏机器。
5.在使用过程中，注意控制台各仪表指示数值，注意倾听电器部件工作时的声音，若有异常及时关机。
6.在使用过程中，严防机器强烈震动，移动部件时，注意空间是否有障碍物，移动式X线机移动前应将X线管及各种按钮固定。
7. X线机如停机时间较长，需将球管预热后方可使用。
X线机的一般操作步骤：
1.闭合外电源总开关。
2.接通机器电源，调节电源调节器，使电流电压指示针在标准位置上。
3.检查球管、床中心，X线片暗合中心是否在一条直线上。
4.根据检查需要进行技术参数选择。
5.根据需要选择曝光条件，注意先调节mA值和曝光时间，在调节仟伏值。
6.以上各部件调节完毕，患者投照体位摆好，一切准备就绪，即可按下手闸进行曝光。
7.工作结束，切断机器电源和外电源，将机器恢复到原始状态。
摄影原则：
1.有效焦点的选择：在不影响X线管超负荷的原则下，尽量采用小焦点摄影，以提高胶片的清晰度。
2.焦片距及肢片距的选择：摄影时应尽量缩小胶片距，如肢体与胶片不能贴近时，应适当增加增加焦片距。
3.中心线及斜射线的应用：在重点观察的肢体或组织器官平行于胶片时，中心线垂直于胶片，与胶片不平行而成角度时，中心线应与肢体与胶片夹角的分角线垂直，倾斜中心线与利用斜射线可取得相通效果。
4.呼气与吸气的应用：
5.虑线设备的应用：肢体厚度超过15cm，或管电压超过60仟伏时，一般需加虑线板、虑线器。

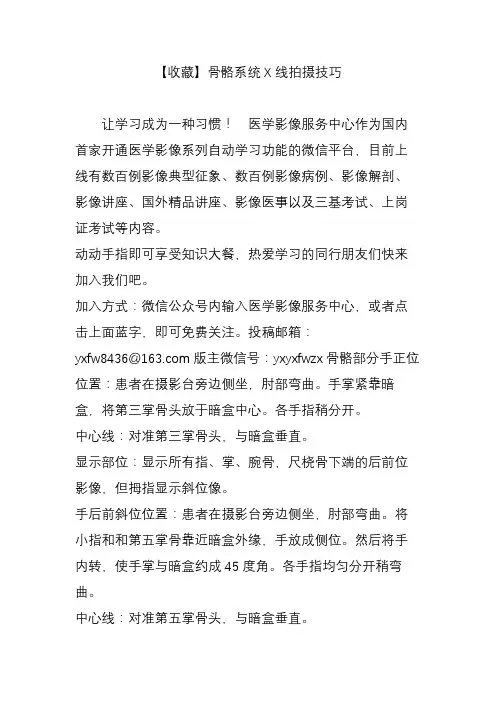

【收藏】骨骼系统X线拍摄技巧
让学习成为一种习惯！ 医学影像服务中心作为国内首家开通医学影像系列自动学习功能的微信平台，目前上线有数百例影像典型征象、数百例影像病例、影像解剖、影像讲座、国外精品讲座、影像医事以及三基考试、上岗证考试等内容。
动动手指即可享受知识大餐，热爱学习的同行朋友们快来加入我们吧。
加入方式：微信公众号内输入医学影像服务中心，或者点击上面蓝字，即可免费关注。投稿邮箱：yxfw8436@版主微信号：yxyxfwzx骨骼部分手正位位置：患者在摄影台旁边侧坐，肘部弯曲。手掌紧靠暗盒，将第三掌骨头放于暗盒中心。各手指稍分开。
中心线：对准第三掌骨头，与暗盒垂直。
显示部位：显示所有指、掌、腕骨，尺桡骨下端的后前位影像，但拇指显示斜位像。
手后前斜位位置：患者在摄影台旁边侧坐，肘部弯曲。将小指和和第五掌骨靠近暗盒外缘，手放成侧位。然后将手内转，使手掌与暗盒约成45度角。各手指均匀分开稍弯曲。
中心线：对准第五掌骨头，与暗盒垂直。
显示部位：此位置显示手部各骨的斜位影像。第二、三和四掌骨互相分开，第四、五掌骨可能稍有重叠。
手前后斜位位置：患者面对摄影台正坐，前臂伸直。将小指和第五掌骨靠近暗盒内缘，手放成侧位。然后将手外转，使手与暗盒约成45度角。各手指均匀分开。
中心线：对准第五掌骨头，与暗盒垂直。
显示部位：此位置显示手部各骨的斜位影像。第三、四、五掌骨互相分开，第二和第三掌骨可能稍有重叠。
拇指前后位位置：（1）患者面对摄影台正坐，前臂伸直，肘部垫高。手和前臂极度外转，使拇指背面紧靠暗盒。（2）患者面对摄影台正坐，前臂伸直，前用沙袋垫高。手和前臂极度内转，使拇指背面紧靠暗盒。其他四指伸直，也可用对侧手将其扳住，避免与拇指重叠。
中心线：对准拇指的掌指关节，与暗盒垂直。
显示部位：（1）此位置显示拇指指骨和第一掌骨的前后位影像，腕掌关节和其周围结构也都能清晰显示。（2）此位置显示拇指指骨和第一掌骨的前后位影像，腕掌关节常被遮蔽，显影不清。
放射科四肢X线摄影技术操作规范
【适应证】
1.外伤。
2 .感染。
3 .肿瘤和肿霭样病变。
4 .先天性畸形。
5 .关节病变。
6 .骨骼生长障碍。
7 .全身性骨疾患
【禁忌证】
X线四肢摄影检查基本上没有特殊的禁忌证所以，下文中除特别交待外，将不再列出禁忌证。
【摄影前准备】
1.认真核对X线摄影检查申请单，了解病情，明确检查目的和摄影部位。对检查目的、摄影部位不清的申请单，应与临床医师核准确认。
8 .根据检查部位选择适宜尺寸的胶片与暗盒。
9 .X线照片标记（包括病人片号、日期、照片的序号、体位左右标记等）要齐全，核准无误。
10 开机预热，拟定并调整摄影条件。
11 清除病人检查部位可能造成伪影的衣物等。
12 针对检查部位，准备适当的防护物品。
一、上肢X线摄影
（一）手一一后前正位
【操作方法及程序】
13 人在摄影台旁侧坐，曲肘约90°。
2 .手掌紧贴暗盒，五指自然分开，第3掌骨头置于暗盒中心。 3 .摄影距离为90-IOOcmo
4 .中心线经第3掌骨头垂直射入暗盒。
5 .由摄影技师认真填写检查申请单的相关项目和技术参数，并签名。
【注意事项】
1.为防止手的移动，可考虑用沙袋固定前臂。
6 .照片影像应包括腕关节及指端。
7 .单独检查2~5指的某一指正位时，均采用此体位，用片大小酌情而定。
（二）手 -- 掌下斜位
【操作方法及程序】
8 病人在摄影台旁侧坐，曲肘约90°。
2 .第5掌骨和指骨内侧贴近暗盒，手内旋，使手掌冠状面与暗盒成45°角。
3 .五指均匀分开，稍弯曲，指尖触及暗盒。
4 .摄影距离为90-IOOcmo
5 .中心线经第5掌骨头垂直射入暗盒。
6 .由摄影技师认真填写检查申请单的相关项目和技术参数，并签名。
【注意事项】
1.为防止手的移动，可考虑用沙袋固定前臂。
7 .照片影像应包括腕关节。
8 .检查拇指和示指时，采用拇指侧靠片的侧位；检查365指侧位采用小指侧靠片。
膝关节是人体内最大的关节，也是最常发生损伤的关节，一旦出了问题，除了医生的手法检查，影像学检查是确定损伤部位、判断损伤程度、制定治疗方案以及预测和评价治
疗效果的必不可少的方法。今天跟大家一起学习膝关节X线解剖+解读+测量，超级详
细。
一
膝关节X线解剖二
膝关节X摄影标准标准侧位X片要求：
①股骨内侧髁后缘与外侧髁后缘重叠，且投射管球与内外侧后髁的重叠缘垂直。
②最好能够清楚的显示胫股关节间隙与髌股关节间隙。具体操作：管球从内侧向外侧投照，管球与每个病人膝关节的距离都应是一样的（图01）。
图01首先在X光透视下调整冠状位的投射角度，使内外侧后髁的轮廓线大体一致且两者的
最凸点在一个水平（如下面图02右中红色虚线所示）。图02然后再根据具体情况让病人将其大腿（股骨）内旋或外旋，从而使内外侧后髁完全重叠。
因此，股骨前内侧髁与前外侧髁可以不重叠；而股骨内侧髁远端与股骨外侧髁远端也可
以不完全重叠，如图03-图04。
图03图04图05是一个非常不标准的侧位X光片。从腓骨头的位置来看，这个片子中的股骨过于
内旋了，导致内外侧后髁离得很远。图05图06这个图比图例05稍好一些，但是从腓骨头的位置来看，片子的外旋稍大。我们
首先需要稍稍调整一下管球的投照角度，使内外侧后髁的轮廓基本一致，然后需要让病
人适度内旋才能使内外侧后髁完全重叠。图06图07这个图基本上符合标准侧位的要求了。但是内外侧后髁还是没有完全重叠，因此
病人再稍微旋转一点点就更理想了。图07
图08～图11是几个完美的标准侧位X光片图08图09图10图11
标准正位X片要求：①投射角度需近似与胫骨平台平行，以清晰的显露胫股关节，并使胫骨平台的前后缘重叠；如果不能同时保证内、外侧胫骨平台的前后缘都重叠，那么需要优先保证磨损较轻一侧胫骨平台的前后缘重叠。
②膝关节正位X光片应包括股骨的远端1/4和胫骨的近端1/4。
③可清晰看到内外股骨上髁最凸点；而胫骨髁间棘刚好位于股骨髁间窝的中央。
