工厂净化车间工程方案

百度文库 - 让每个人平等地提升自我

1

净化车间装修工程施工方案

一、控制无尘车间污染

进入无尘车间须知：

（1）进入无尘车间应穿干净鞋具，不得带油渍、污泥入内；

（2）室内不得吸烟、饮食和饮水；

（3）焊接、切割、凿洞等有尘作业必须加以控制，防止碎屑大范围扩散，每天工作结束时应将垃圾搬出室外倒入规定处；

（4）施工材料堆放整齐；

（5）室内严禁大小便；

（6）有违犯以上规定者，应立即取消在无尘车间工作的资格。

二、确保洁净达标的保证措施

1、宗旨

(1)为保证无尘车间工程的质量，对无尘车间的施工、验收、检测必须执行《施工组织设计》、《药品生产质量管理规范(GMP)98》和《洁净室施工及验收规范》。

(2)无尘车间施工前必须按洁净室主要施工程序制订详尽的施工协作计划，并严格按施工程序施工，每道工序要进行中间验收并记录。

(3)工程所用的主要材料、设备、成品半成品均须符合设计的规定，并有出厂合格证明或质量鉴定证明文件，没有出厂合格证明或对质量有怀疑时，必须进行检验，符合要求后方可使用。超过工厂保质期的材料不得使用。 百度文库 - 让每个人平等地提升自我

2

2、装修施工要点

（1）根据GMP规范要求，洁净室在设计和安装时应考虑使用中避免出现不易清洁的部位，本工程在进行净化装修时，门窗安装与建筑、净化空调、各种管线、照明灯具的结合部位缝隙要密封处理。

（2）所有的配件、隔墙、吊顶的固定和吊挂件只能与主体结构相连，不能与设备和管线支架交叉混用，防止因微震引起装饰材料松动和灰尘脱落。

（3）建筑装饰和门窗的缝隙应在正面密封。

（4）根据GMP认证检查标准，室内装修要符合下列要求:

a.应选用气密性良好，且在温度和湿度等变化作用下变形小的材料。b.墙壁和顶棚表面应光洁、平整、不起灰、不落尘、耐腐蚀、耐冲击、易清洗，减少凹凸面。墙、地面相接处做成半径等于50mm的圆角。壁面色彩要和谐、雅致，并便于识别污染物。

参观方案

一、目的：

树立公司良好形象，更好宣传企业文化。

二、参观路线设定

根据来访人员的身份和来访目的主要分为两类：客户以项目考察为目和政府人员以工作视察为目的。应根据来访人员的身份和来访目的设置不同的参观路线。

图例说明：

1、示意图中蓝色虚线代表客户参观路线，路线长，介绍内容较全面，重点侧重于我公司的日常管理水平，包含质量管控、生产工期管控、设计加工实力展示等内容；

2、绿色虚线代表政府视察路线，重点侧重于企业文化、员工精神面貌和设计研发技术等内容。

三、主要介绍内容

序号 区域主题 目的 内容设置 责任部门 完成时间

1 企业文化宣传区 体现用户的烦恼就是我们需要解决的课题，从用户反馈中持续改进的工作意识

展示华东管理的规范性 景点①企业使命、愿景、价值观

企业发展历程

景点②人员结构

景点③员工行为规范

景点⑧生产问题互动园地 综合办 3月20日 2 车间先进设备展示 体现华东的加工实力 景点?关键、先进设备的参数、加工能力等 工艺处 3月20日

3 生产计划控制 展示华东交货期的保证措施 景点⑩在产生产计划、班组计划、机台计划 生产处 3月22日

4 新产品展示区 进行产品推介 景点⑤新研发产品及简介 开发部 3月20日

5 产品质量教育区 传递出华东质量可信度 景点④实物展示（失败产品案例）

质量承诺（方针、目标、员工承诺）

质量保障的具体方法（使客户满意的保障流程）

景点⑨主关件的检验方法和标准；关键部位质量控制的实施工艺

景点⑦解剖件 质管部 3月22日

6 技术实力 展示产品的设计水平 景点⑥人员结构、设计平台、专利等 技术中心 3月20日

7 员工精神面貌展示展示企业活力 景点?集团活动

员工改革发明展示（以综合办 3月20日 区 员工命名的工具、工装等）

8 生产安全管理 展示公司管理的规范性 景点?6S管理内容 设备处 3月20日

湖南纯臻净化

净化车间空调工程设计方案

目前全球的塑料化工制品市场对能够满足洁净度等级的产品需求正在迅速增长。过去，只有用于医疗、制药、化妆品和生物技术领域中的产品才被要求在生产中必须达到特定的洁净室标准，但如今这一范围已被扩大到包括汽车和光学媒质行业所需的几乎所有塑料部件，而且产品所要求的洁净度等级也变得日趋严格。

一、工程概况

空调净化工程

生产车间内有最先进的光盘生产线，其生产规模在全国也首屈一指。它以塑料为原料，以每2秒制成一张光盘的速度生产DVD光盘(内含有数据信息)，再经封面印刷后形成投放市场销售的DVD光盘成品。其生产线工艺为国外引进技术，十分先进，共引进10条生产线；每条生产线为一独立生产光盘的成套设备，整个生产车间全天24小时连续不间断运行，以其高产出率、高质量的dvd光盘，湖南纯臻净化

创造了良好的经济效益和社会效益，丰富了国内信息产业文化市场。根据《建筑设计防火规范》要求及工艺生产中的使用原料性质，该厂房属戊类火灾危险性生产厂房。

二、设计参数

该光盘生产车间总建筑面积2963m2，主生产车间面积1845m2，辅助生产车间面积1118m2，层高4。3m。生产车间洁净区空调面积为1465m2，设计参数为：

压盘车间t=22℃±2℃φ=50%±5%7级洁净度

印刷车间t=22℃±2℃φ=50%±5%7级洁净度

舒适空调区t=18-26℃φ=50-60%无级别

三、冷源系统设计

1、设备概要

冷水机组：螺杆式，额定制冷量：615kw，两台，一用一备

冷却塔：超低噪声逆流式，水量200m3/h，两台，一用一备

水—水换热器：波纹板式，换热量175kw四台，两用两备

2、冷源水系统

A、根据生产工艺设备提供的各项参数，计算出总冷负荷为598kw。光盘生产线中一个重要的工艺要求是全天24小时不间断运行，冷源系统的安全、可靠运转是此要求得以实现的前提和保障。因此冷源各设备的配置均按一用一备考虑，确保设备可靠连续运转的同时又能降低设备的疲劳磨损，延长使用寿命。

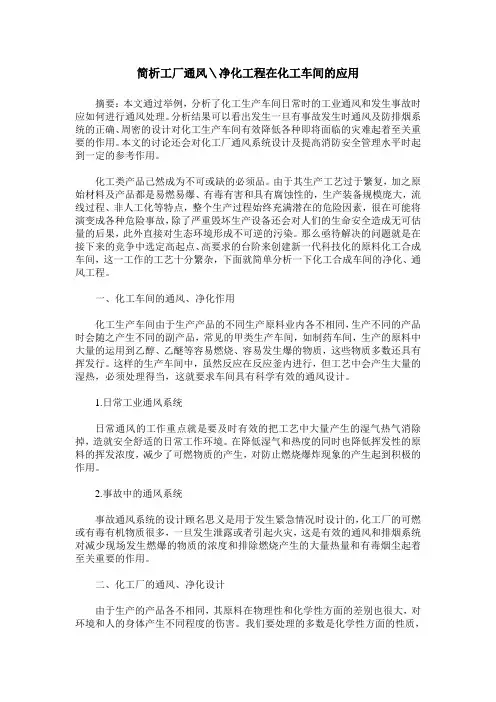

简析工厂通风＼净化工程在化工车间的应用

摘要：本文通过举例，分析了化工生产车间日常时的工业通风和发生事故时应如何进行通风处理。分析结果可以看出发生一旦有事故发生时通风及防排烟系统的正确、周密的设计对化工生产车间有效降低各种即将面临的灾难起着至关重要的作用。本文的讨论还会对化工厂通风系统设计及提高消防安全管理水平时起到一定的参考作用。

化工类产品己然成为不可或缺的必须品。由于其生产工艺过于繁复，加之原始材料及产品都是易燃易爆、有毒有害和具有腐蚀性的，生产装备规模庞大，流线过程、非人工化等特点，整个生产过程始终充满潜在的危险因素，很在可能将演变成各种危险事故，除了严重毁坏生产设备还会对人们的生命安全造成无可估量的后果，此外直接对生态环境形成不可逆的污染。那么亟待解决的问题就是在接下来的竞争中选定高起点、高要求的台阶来创建新一代科技化的原料化工合成车间，这一工作的工艺十分繁杂，下面就简单分析一下化工合成车间的净化、通风工程。

一、化工车间的通风、净化作用

化工生产车间由于生产产品的不同生产原料业内各不相同，生产不同的产品时会随之产生不同的副产品，常见的甲类生产车间，如制药车间，生产的原料中大量的运用到乙醇、乙醚等容易燃烧、容易发生爆的物质，这些物质多数还具有挥发行。这样的生产车间中，虽然反应在反应釜内进行，但工艺中会产生大量的湿热，必须处理得当，这就要求车间具有科学有效的通风设计。

1.日常工业通风系统

日常通风的工作重点就是要及时有效的把工艺中大量产生的湿气热气消除掉，造就安全舒适的日常工作环境。在降低湿气和热度的同时也降低挥发性的原料的挥发浓度，减少了可燃物质的产生，对防止燃烧爆炸现象的产生起到积极的作用。

2.事故中的通风系统

事故通风系统的设计顾名思义是用于发生紧急情况时设计的，化工厂的可燃或有毒有机物质很多，一旦发生泄露或者引起火灾，这是有效的通风和排烟系统对减少现场发生燃爆的物质的浓度和排除燃烧产生的大量热量和有毒烟尘起着至关重要的作用。
