摩托车发动机结构基础讲解一、基本结构：1.气缸体：发动机的主体部分，用来容纳活塞，同时承受着活塞的上下往复运动和爆炸力的冲击。
2.活塞：位于气缸内，是发动机的运动部件之一，主要用来接受爆炸产生的压力，通过传递这个力量来驱动摩托车运动。
3.气缸盖：位于气缸体的上部，作用是将气缸封闭，并提供燃烧室的形成，同时起到散热的作用。
4.曲轴：也被称为动力轴，连接着连杆和活塞，通过活塞的上下运动将燃烧产生的力量传递给连杆。
5.连杆：连接着曲轴和活塞，起到传递力量的作用。
6.曲轴箱：位于发动机的下部，用来容纳曲轴和连杆装置，同时还起到润滑和密封的作用。
7.气门：用于控制进气和排气过程，通过开启和关闭来控制燃油与空气的混合比例和燃烧产物的排放。
8.燃料系统：包括供油系统和点火系统，前者负责燃料进入燃烧室，后者负责产生点火火花。
二、工作原理：1.进气冲程：气缸内的活塞向下运动，气门开启，使得混合气进入燃烧室。
2.压缩冲程：活塞向上运动，气门关闭，将混合气压缩至最小体积。
3.爆炸冲程：点火系统产生火花，点燃混合气，产生高温高压气体，推动活塞向下运动。
4.排气冲程：活塞再次向上运动，将燃烧产物排出燃烧室。
三、发动机类型：1.单缸发动机：结构简单、成本低廉，适用于小型摩托车。
但振动和噪音较大。
2.双缸发动机：由两个活塞和气缸组成，平衡性较好，输出功率和扭矩较大。
3.对置双缸发动机：两个活塞对称排列在两边，并通过曲轴箱相互连接。
振动小，稳定性好。
4.V型双缸发动机：两个活塞组成V字形排列，结构紧凑，功率输出较高。
5.W型三缸发动机：三个活塞成W字形排列，输出功率大，高速性能优越。
6.盒状多缸发动机：由若干对对置活塞组成，具有高功率、高扭矩和平稳的特点。
总结：摩托车发动机的结构主要包括气缸体、活塞、曲轴等部件。
其工作原理是通过循环的四个冲程将燃料气体转化为机械能，驱动摩托车前进。
根据不同的结构和布置方式，摩托车发动机可分为单缸、双缸、对置双缸、V型双缸、W型三缸和盒状多缸等多种类型。
摩托车发动机总成摩托车发动机总成是摩托车的核心部件之一，起到驱动车辆运行的重要作用。
它由多个组成部件组合而成，包括气缸、活塞、曲轴、凸轮轴等。
本文将对摩托车发动机总成的结构和工作原理进行详细介绍。
一、结构组成1. 气缸和活塞：摩托车发动机总成的关键组件之一是气缸和活塞。
气缸是一个空心的圆筒形部件，内壁光滑，并具有高度的耐磨性。
活塞则位于气缸内，通过往复运动产生气缸内的压缩和爆燃过程。
2. 曲轴：曲轴是将活塞的往复运动转换成旋转运动的部件。
它连接活塞和车轮，并通过旋转带动摩托车的运动。
曲轴通常由多个连杆组成，保证了发动机的平稳运转。
3. 凸轮轴：凸轮轴用于控制气门的开启和关闭。
它通过凸轮的形状和数量来决定气门的开闭时机，从而控制燃油混合物的进入和排出。
4. 气门和汽门弹簧：气门位于气缸头部，通过凸轮轴的驱动来实现开启和关闭。
汽门弹簧则用于保持气门在关闭状态下的压紧力。
5. 点火系统：摩托车发动机总成还包括点火系统，用于点燃燃油混合物以产生爆燃。
点火系统由点火线圈、点火塞和点火控制器组成。
二、工作原理摩托车发动机总成的工作原理可以简单概括为四个步骤：进气、压缩、爆燃和排气。
1. 进气：在进气过程中，活塞下行，气缸内产生负压，进气门开启，新鲜的燃油混合物通过进气道进入气缸内。
2. 压缩：活塞上行，将气缸内的燃油混合物压缩，同时关闭进气门，确保混合物不会逆流。
3. 爆燃：在活塞上行到达顶点附近时，点火系统触发点火塞，将火花引燃燃油混合物，产生爆燃。
爆燃的能量推动活塞下行，驱动车轮运动。
4. 排气：活塞下行，废气通过排气门排出，同时进气门再次开启，开始新的循环。
通过不断循环以上四个步骤，摩托车发动机总成可以产生持续的动力，驱动车辆前进。
三、保养和故障排除摩托车发动机总成的保养和故障排除非常重要，可以确保发动机的正常运转和延长其使用寿命。
1. 保养：定期更换发动机油和机油滤清器，确保发动机内部的润滑和清洁。
摩托车发动机的结构组成及作用1. 曲轴（Crankshaft）：摩托车发动机的曲轴是由一条主轴和多个连杆组成，主要作用是将活塞的往复运动转化为旋转运动，并通过曲轴输出动力给齿轮箱。
2. 活塞（Piston）：活塞是由铝合金制成的圆柱形零件，在汽缸内上下运动。
活塞的上部连接活塞销与连杆相连，下部与曲轴相连，通过活塞运动将燃油与空气混合物压缩和燃烧产生的能量转化为机械能。
3. 气缸（Cylinder）：气缸是发动机工作的主要部件之一，用来容纳活塞运动。
摩托车发动机通常采用单缸、双缸或四缸结构。
气缸的内壁通常经过精密加工，以减小活塞与气缸壁之间的摩擦，并形成气缸腔，利于燃烧气体的膨胀。
4. 气门（Valve）：气门是用来控制进气和排气的部件，位于气缸盖上。
摩托车发动机通常采用顶置气门的结构，其中进气门和排气门在工作循环中交替开启和关闭，控制燃料与空气的进出。
5. 气门机构（Valve Train）：气门机构包括凸轮轴、摇臂、气门弹簧等部件，其主要作用是通过凸轮轴的旋转将气门的开启和关闭动作传递到气门上，确保气门的正常工作。
6. 燃油系统（Fuel System）：摩托车发动机的燃油系统由燃油箱、燃油泵、化油器或电喷系统等组成。
燃油系统的作用是将汽油从燃油箱中输送到发动机，并与空气混合形成可燃烧的混合物。
7. 点火系统（Ignition System）：点火系统用于引燃燃料混合物，产生燃烧以输出动力。
摩托车发动机的点火系统通常包括点火线圈、火花塞、点火控制器等部件，其中点火线圈负责将电能转化为高压电流，通过火花塞将电流引燃燃料混合物的火花。
8. 冷却系统（Cooling System）：摩托车发动机的冷却系统主要包括散热片、风扇、水泵等部件，其作用是防止发动机过热，维持发动机的工作温度在适宜范围内。
9. 润滑系统（Lubrication System）：摩托车发动机的润滑系统主要由油泵、油箱、滤清器等部件组成。
摩托车发动机原理及整车构造摩托车是一种以发动机为动力的机动车辆，发动机是摩托车的核心部件。
本文将重点介绍摩托车发动机的原理与整车构造。
一、摩托车发动机的原理1.四冲程发动机：四冲程发动机也叫四行程发动机，是目前摩托车上最常见的发动机类型之一、它的工作原理通过四个行程来完成一个循环：进气、压缩、燃烧和排气。
四冲程发动机的优点是燃油经济性好、排放低、可靠性高。
2.二冲程发动机：二冲程发动机是另一种常见的摩托车发动机类型。
它只有两个行程：压缩和爆炸。
在压缩过程中，混合气体进入爆燃室，燃烧后产生高温和高压气体，推动活塞向下运动。
二冲程发动机的优点是功率密度高、简单结构、重量轻。
但它的燃油经济性差、排放高。
3.电动发动机：电动摩托车使用电动发动机作为其动力源。
电动发动机通过电能转化为机械能，驱动摩托车前进。
电动发动机的优点是零排放、噪音低、维护成本低。
但电池容量有限，续航里程和充电时间是其限制因素。
二、摩托车发动机的整车构造1.发动机结构：摩托车发动机包括气缸体、气缸盖、活塞、曲轴和连杆。
气缸体内有一个活塞，在工作过程中，活塞的上下运动通过曲轴和连杆转换为旋转运动。
四冲程发动机通常有一个以上的气缸，而二冲程发动机只有一个气缸。
2.离合器和换档器：摩托车上的离合器和换挡器负责控制发动机与变速器的连接和断开，使得车辆可以换档和停机。
离合器由离合器盘、壳体和离合器拨叉组成。
换档器由变速器和换挡机构组成。
3.供油系统：摩托车的供油系统负责向发动机供应燃油。
主要由油箱、燃油泵、燃油过滤器和喷油器组成。
燃油通过泵提供压力，燃油过滤器过滤杂质，喷油器将燃油喷射到发动机的燃烧室内。
4.冷却系统：摩托车发动机的冷却系统主要包括散热片和散热风扇。
散热片用于将发动机产生的热量散发给周围空气，散热风扇则通过风力增强散热效果。
5.点火系统：点火系统负责引发燃料的燃烧，使得发动机能够正常运转。
它由点火线圈、点火塞和点火开关组成。
点火开关用于控制点火塞的工作状态，点火线圈通过产生高压电流，将电压传递到点火塞，从而引发燃料的燃烧。

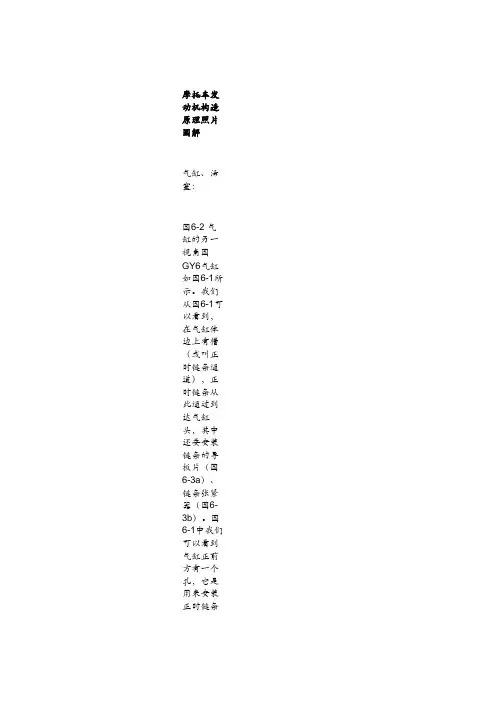

摩托车发动机构造原理照片图解气缸、活塞：图6-2 气缸的另一视角图GY6气缸如图6-1所示。
我们从图6-1可以看到，在气缸体边上有槽（或叫正时链条通道），正时链条从此通过到达气缸头，其中还要安装链条的导板片（图6-3a）、链条张紧器（图6-3b）。
图6-1中我们可以看到气缸正前方有一个孔，它是用来安装正时链条的链条调整器总成的，链条调整器总成如图6-3所示。
当正时链条发生磨损松动及异响时，我们可以通过链条调整器来对其进行一定的调整。
图6-3a 导板片图6-3b 链条张紧器图6-3 GY6链条调整器总成我们在前面已经了解过曲轴箱，在实际的安装中，图6-1所示的气缸，应该是反过来朝下安装在曲轴箱上的。
在图6-1中，气缸中间圆形的缸套部分，就是活塞在气缸中上下运动的空间。
我们没有找到GY6活塞的专门图片，但图6-4给出了一些活塞的照片，图6-5给出了一组活塞环的照片。
一组活塞图片图6-5 一组活塞环图片见图6-4，活塞上有环槽部，用来安装活塞环。
活塞环分气环、油环。
GY 6有二道气环，一道油环。
气环是用来防止燃烧室气体进入曲轴箱，而油环是用来防止润滑机油窜入燃烧室的。
在这里给大家提一个问题，为什么活塞顶部有两个倾斜凹坑？你想一想吧，答案是：避免活塞位于气缸上止点时与进排气门相撞而设置的。
国产上述GY6配件零售价格：缸体大约是￥200多块，国产的活塞价格大约是￥40左右，活塞环￥70左右。
合资的和进口的就贵许多，甚至数倍。
BHGY6强制风扇：在上述的文章中，我们看到了躲在屁股下座垫下发动机里的某些真面目，但是也许会有超级菜鸟问，我还是看不到呀！是的，气缸头和气缸是被包围起来的，像巴基斯坦的妇女，永远戴着一层面纱，这个面纱就是：发动机风扇导风罩，如图7-1所示。
图7-2是风扇盖。
图7-3是各种冷却风扇。
图7-1 风扇导风罩图7-2 风扇盖图7-3 各种冷却风扇在上文中我们看到了气缸头、气缸的图片，为了带走燃烧产生的大量热量，我们可以看到它们外周覆盖的巨大散热片，但是还是不行啊，热啊，于是就用塑料罩包起来，用风扇不停地吹，塑料罩的功用就是形成冷却气流流动的气道。
摩托车发动机结构摩托车发动机是摩托车的主要动力部件，发动机的结构可以分为气缸、活塞、曲轴、连杆、进气系统、排气系统、点火系统、润滑系统等部分。
下面将对这些部分进行详细介绍。
1. 气缸气缸是发动机的主体部分，是燃烧室和活塞运动的空间。
气缸材质一般为铸铁或铝合金，用于承受爆炸压力和通道气压力。
通常摩托车发动机的气缸数量为1到4个，不同缸数的发动机有不同的优势和缺点。
2. 活塞活塞是气缸内运动的主要部件，它由一个头、一根杆和一个底部组成，通常由铸铁或铝合金制成。
活塞的作用是将燃油混合气压缩，产生爆炸力量来驱动车轮，同时也充当与气缸壁之间的密封件。
活塞杆通过连杆与曲轴相连接，实现旋转运动，而活塞头和缸盖之间的间隙则充当燃烧室。
3. 曲轴曲轴是发动机的动力输出部分，是将活塞运动转化为旋转运动的重要部分。
曲轴由一系列偏心加工的轴段组成，其中两端分别连接连杆和飞轮。
在正常工作时，曲轴在连杆和发动机外壳的支撑下旋转，以此驱动车辆运动。
4. 连杆连杆是将活塞运动转换为曲轴旋转运动的一个关键部分。
它通常由钢铁或铝合金制成，具有一定的弹性和抗拉强度。
在正常工作时，连杆通过轴承连接活塞头和曲轴，并将活塞的线性运动转为曲轴的旋转运动。
连杆长度和角度的变化对发动机性能有很大影响。
5. 进气系统进气系统包括一系列管道、市场和空气过滤器等，用于将空气和混合气送入发动机内。
空气通过过滤器进入进气管道，经过节流阀调节混合气的进入量。
在某些发动机中，喷油器根据空气流量和发动机负荷控制燃油的加入量。
进气系统的作用是控制燃油的质量和数量，以实现最佳燃烧效果。
排气系统包括排气管、消声器等部分，用于将废气排出发动机。
在燃烧过程中产生的废气通过排气阀门和排气管排出，根据排气阀门位置的不同可以调节排气量和排放噪音。
7. 点火系统点火系统是发动机能够正常运转的关键部分。
点火系统包括点火线圈、点火塞、点火开关等。
在正常工作时，点火塞点燃混合气，推动活塞运动，从而转动曲轴和驱动车轮。
摩托车发动机结构基础
1.气缸：摩托车发动机通常采用单缸、双缸或多缸结构。
气缸是发动
机内的工作腔，用于容纳活塞、曲轴和连杆等零件，通过燃烧混合气使活
塞做往复运动，从而带动曲轴旋转。
2.曲轴：曲轴是摩托车发动机的动力输出部件，它与活塞、连杆等零
件紧密配合。
当气缸内的燃烧混合气爆炸时，活塞受到冲击力使其往复运动，通过连杆与曲轴相连，使曲轴旋转，从而转化为机械能输出。
3.连杆：连杆是连接活塞和曲轴的关键零件，它通过活塞销与活塞连接，并通过曲轴销与曲轴连接，将活塞的往复运动转化为曲轴的旋转运动。
4.活塞：活塞是摩托车发动机中的运动零件，它位于气缸内并与气缸
壁紧密配合。
当燃烧混合气爆炸时，活塞受到冲击力使其往复运动，从而
驱动曲轴旋转。
5.气门机构：摩托车发动机的气门机构控制着进气和排气过程。
气门
分为进气气门和排气气门，通过凸轮轴、气门弹簧、气门拉杆等零件实现
开启和关闭动作。
进气气门负责混合气进入燃烧室，而排气气门负责将燃
烧产生的废气排出。
6.进气和排气系统：摩托车发动机的进气系统主要由空气滤清器、节
气门、进气歧管等部件组成，其作用是将空气与燃油混合后送入燃烧室进
行燃烧。
排气系统由排气管、消声器等组成，用于排出燃烧产生的废气。
以上是摩托车发动机的基本结构。
除此之外，现代摩托车发动机还常
常配备了点火系统、冷却系统、润滑系统等辅助装置。
点火系统通过产生
火花点燃燃油混合气，冷却系统用于降低发动机温度，润滑系统则负责减
少零部件的磨损，提高发动机的使用寿命。
摩托车发动机内部构造
摩托车发动机是摩托车的核心部件，它的内部构造决定了摩托车的性能和可靠性。
一般来说，摩托车发动机的内部构造包括气缸、活塞、曲轴、连杆、气门、点火系统等部件。
气缸是发动机的主体部件，它是一个圆柱形的金属体，内部有一个圆柱形的孔，称为气缸孔。
气缸孔内部有一个活塞，活塞可以在气缸孔内上下运动。
活塞上有一个活塞环，它可以密封气缸孔和活塞之间的空隙，防止燃气泄漏。
曲轴是发动机的另一个重要部件，它是一个长条形的金属体，可以转动。
曲轴的两端有几个圆形的凸起，称为曲轴销。
曲轴销可以与连杆相连，将活塞的上下运动转化为曲轴的旋转运动。
连杆是连接活塞和曲轴的部件，它是一个金属杆，一端连接活塞，另一端连接曲轴。
连杆的长度和角度可以影响发动机的性能和转速。
气门是控制燃气进出气缸的部件，它通常由气门座、气门杆、气门弹簧和气门片组成。
气门座是一个金属环，可以固定气门杆和气门片。
气门杆是一个长条形的金属体，可以控制气门片的开关。
气门弹簧可以将气门片恢复到原来的位置。
点火系统是发动机的另一个重要部件，它可以控制燃气的点火时间和点火强度。
点火系统通常由点火线圈、点火塞和点火控制器组成。
点火线圈可以将电能转化为高压电能，点火塞可以将高压电能转化为火花，点火控制器可以控制点火时间和点火强度。
摩托车发动机的内部构造非常复杂，需要各个部件协同工作才能实现高效的动力输出。
因此，摩托车的维护和保养非常重要，只有保持发动机的良好状态，才能保证摩托车的性能和可靠性。
摩托车发动机结构介绍摩托车的发动机是它最核心和关键的部件之一，它能够提供动力来驱动摩托车的运动。
摩托车发动机的结构相对简单，但它的性能和功效却非常重要。
下面我们将详细介绍摩托车发动机的结构。
首先是缸体和气缸盖，它们是发动机的主要外壳。
缸体是发动机的主要结构部件，用来容纳往复活塞和曲轴。
气缸盖则紧密配合在缸体上，封闭气缸顶部。
缸体和气缸盖都由铸铁或铝合金等材料制成，以提供足够的刚性和散热效果。
然后是活塞和连杆。
活塞是发动机的往复运动的部分，它与缸体内的气缸配合，通过燃烧室的工作压力进行往复运动。
连杆连接活塞和曲轴，将活塞的往复运动转化为曲轴的旋转运动。
连杆的作用是将活塞的能量传递给曲轴以供给摩托车的运动。
接下来是曲轴，它是发动机中最重要的零部件之一、曲轴转化活塞的往复运动为连续的旋转运动，通过传动装置输出到摩托车的动力输出部件，如轮胎等。
曲轴由多个连杆轴颈、偏心轴和凸轮轴等部分组成，以充分利用活塞每个往复行程的功效。
气门和气门机构是发动机的另外重要部分。
气门通过控制进气和排气的开闭来调节燃油和空气的进出。
气门机构包括凸轮轴、凸轮轴座、弹簧和压簧等部件，用来控制气门的开闭。
凸轮轴通过曲轴传动装置与曲轴相连，由于凸轮轴的凸点和凹槽设计，使得气门在适当的时间打开和关闭，从而实现燃料和空气的进出调节。
汽油供给系统是发动机的重要组成部分，它的主要功能是提供足够的燃油和空气混合物供给发动机燃烧。
汽油供给系统包括燃油箱、油泵、喷油器和空气滤清器等。
油泵将汽油从油箱中提升到发动机燃烧室，喷油器将汽油雾化后喷射到燃烧室内，空气滤清器则用来过滤进入发动机的空气，以确保供给燃料和空气的纯净度。
最后是点火系统，它用于点燃燃油和空气混合物，以启动和驱动发动机的正常工作。
点火系统包括点火器、点火线圈、点火开关和火花塞等。
点火器通过接收来自点火开关的电信号，将高压电流传输到火花塞，从而产生火花点燃燃油和空气混合物。
综上所述，摩托车发动机的结构可以分为缸体和气缸盖、活塞和连杆、曲轴、气门和气门机构、汽油供给系统和点火系统等部分。
