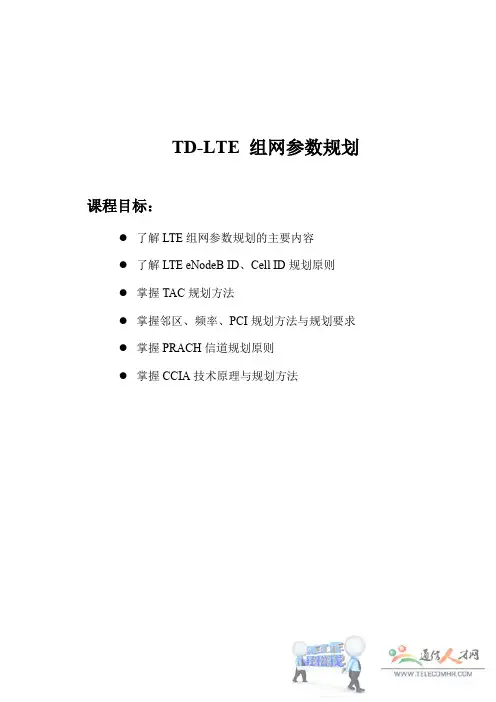

TD-LTE组网参数规划课程目标：●了解LTE组网参数规划的主要内容●了解LTE eNodeB ID、Cell ID规划原则●掌握TAC规划方法●掌握邻区、频率、PCI规划方法与规划要求●掌握PRACH信道规划原则●掌握CCIA技术原理与规划方法i目录第1章组网参数规划配置 (1)1.1ECGI (1)1.2ENodeB ID (1)1.2.1概述 (1)1.2.2分配原则 (1)1.3Cell ID (2)1.3.1概述 (2)1.3.2分配原则 (2)1.4Tracking Area Code (3)1.4.1概述 (3)1.4.2分配原则 (6)1.5Physical Cell ID (8)1.5.1概述 (8)1.5.2分配原则 (8)1.5.3Netmax 界面 (9)1.5.4网管界面 (10)1.6PRACH 规划 (12)1.6.1概述 (12)1.6.2分配原则 (12)1.6.3Netmax 界面 (14)1.6.4网管界面 (16)1.7邻区规划 (17)1.7.1概述 (17)1.7.2分配原则 (17)1.7.3Netmax 界面 (18)1.7.4网管界面 (19)1.8频率规划 (20)1.8.1概述...........................................................................................................................................20ii1.8.2ICIC 分类 (21)1.8.3Netmax 界面 (23)1.8.4网管界面 (24)1.9CCIA (25)1.9.1概述 (25)1.9.2分配原则 (26)1.9.3CNP 界面 (27)1.9.4网管界面 (27)第2章小结...................................................................................................................................................291第1章组网参数规划配置1.1ECGIECGI=PLMN+Cell IdendityPLMN=MCC+MNCMCC 是移动用户所属国家代号，占3位，取值范围0-999MNC 移动网络码，占2~3位，取值范围0-999Cell Idendity=eNB ID +CellIdCell Idendity 包含28bit 信息，前20bit 用于eNB ID ，后8bit 用于CellId1.2ENodeB ID1.2.1概述ENodeB 标识，取值范围0-1048575，与PLMN 、CellId 共同构成ECGI ；Cell Idendity 中包括28bit 信息，前20bit 是eNodeB ID ，用于在PLMN 范围内唯一标识一个eNodeB ，即在一个国家的一个运营商网络下保持唯一。
TD-LTE eNodeB传输组网与规划课程目标❑本课程主要针对初次学习TD-LTE的现场设备侧工程师，且对现场组网及规划缺乏一定了解和认知的同事。
❑本课程介绍了TD_LTE组网常用技术、LTE对传输网络的需求、典型的eNodeB组网以及数据规划原则。
❑通过对本课程的学习，可初步掌握TD-LTE eNodeB在外场组网时的设计和规划原则。
基本具备独立进行组网设计及规划的能力。
教学提纲❑TD_LTE网络常用组网技术❑TD_LTE网络对传输网络的需求❑TD-LTE 传输网络主流解决方案❑外场实例TD-LTE的网络架构T D-LTE 采用了与2G/3G 不同的空中接口技术，即基于 OFDM 技术的空中接口技术；并对传统 3G的网络架构进行了优化，采用扁平化的网络架构，亦即接入网E-UTRAN 不再包含BSC/RNC，仅包含节点eNodeB，提供E-UTRAN 用户面PDCP/RLC/MAC/物理层协议的功能和控制面RRC 协议的功能。
TD-LTE 各网元节点的功能划分eNodeBeNode B 之间由 X2 接口互连，每个eNode B 又和演进型分组核心网 EPC 通过S1 接口相连。
S1 接口的用户面终止在服务网关 S-GW 上，S1 接口的控制面终止在移动性管理实体 MME 上。
控制面和用户面的另一端终止在eNode B上。
MMEMME 是 SAE 的控制核心，主要负责用户接入控制、业务承载控制、寻呼、切换控制等控制信令的处理。
MME 功能与网关功能分离，这种控制平面/用户平面分离的架构，有助于网络部署、单个技术的演进以及全面灵活的扩容。
S-GWS-GW 作为本地基站切换时的锚定点，主要负责以下功能：在基站和公共数据网关之间传输数据信息；为下行数据包提供缓存；基于用户的计费等。
TD_LTE网络常用组网技术❑以太网组网❑MPLS组网技术❑PTN组网技术❑MSTP组网技术❑微波组网技术❑XPON 组网技术以太网组网优点：最常用的传输接口，有简单、成本低、IP传输效率高的特点，使其成为最常用的IP化传输组网技术缺点：可靠性、服务保障以及网络管理能力方面存在较大的缺陷，限制了其在电信网络中的应用MPLS组网技术MPLS是常用的组网方式，通过MPLS二层或者三层VPN实现LTE传输网络的组网，MPLS组网能够通过在eNodeB和aGW之间建立多个VPN链接实现流量负载均衡。
⏹接口兼容性——以太网接口为主，兼容TDM/ATM 业务 ⏹业务分组化——基于分组的交换和传送，具备统计功能 ⏹QoS 机制——业务感知、端到端区分服务 ⏹同步 ——电信级的时钟/时间同步方案 ⏹网络可用性——电信级的OAM 和保护 ⏹利润最大化——降低CAPEX/OPEX核心层Packet 接入汇聚承载网接入汇聚层 业务应用核心调度管道Packet应用平台PTN是基于分组交换、面向连接的多业务统一传送技术较好承载电信级以太网业务，满足业务标准化、高可靠性、灵活扩展性、严格服务质量(QoS) 和完善的运行管理维护(OAM) 兼顾了支持 TDM)和ATM业务，继承同步数字体系(SDH) 网管的图形化界面、端到端配置等管理功能。
MSTP组网技术MSTP（基于 SDH 的多业务传送平台）是指，基于 SDH 平台同时实现 TDM、ATM、以太网等业务的接入、处理和传送，提供统一网管的多业务节点。
微波组网技术对于没有固网接入或者固网布线困难的地区，可以采用微波组网方式XPON 组网技术FE网管Splitter家庭ModemModemModemVDSL2ModemL2SwitchGE/10GE合波器P2MPFTTB铜线ZXA10 xPONOLTIMSe-NBe-NB对于Femto 基站组网来说，其组网方式与家庭宽带网络接入相同，采用PON 组网方式，可以采用PON+LAN 、PON+DSL 等接入方式。
教学提纲❑TD_LTE网络常用组网技术❑TD_LTE网络对传输网络的需求❑TD-LTE 传输网络主流解决方案❑外场实例TD-LTE有哪些典型业务3GPP 为 TD- LTE 定义了两大类业务：GBR（保证业务速率）业务和 NON-GBR（非保证业务速率）业务；移动数据业务将成为未来拉动业绩增长的强劲引擎。
各类业务的典型示例及需求如下所示。
高清流媒体（720P OR 1080P）DL 6-10Mbps在线视频直播/视频博客DL 6-8Mbps/UL 2MbpsP2P 连接 DL/UL 1-2Mbps在线游戏 <50 ms Latency 实时同步 DL/UL 1-2MbpsTD-LTE eNodeB 对传输网络的需求传输接口带宽需求在实际的网络运营中，一个基站的传输带宽要远远低于峰值速率，根据NGMN的最新仿真模型，这个带宽要求为80Mbps 左右。
传输网络时钟同步需求LTE 承载网络需要支持相位/时间同步，在TD-LTE方式下，还需要时钟相位精度保持在+/-1.5 us 以内。
对于FDD LTE，在一些业务要求（如MBMS-SFN）下需要支持相位同步，目前倾向于与TD-LTE要求相同。
传输网络冗余需求传输线路和传输设备故障的冗余保护以及核心网设备的冗余保护。
如果线路或者传输设备出现故障时，能够快速切换到备用的线路上，而对业务没有影响。
传输网络 QoS 需求传输网络的迟延和传输网络对于不同业务的QoS 保障，如要求空载情况下基站到核心网络的迟延<10ms，以及对于GBR 业务的传输带宽资源保障等。
TD-LTE传输接口带宽规划总带宽需求 = S1 接口吞吐量 + X2接口吞吐量 + 网管接口吞吐量TD-LTE传输网络时钟同步方案EPC eNodeBTransport Network◆GPS通过提供1PPS信号保证TDD网络中所有基站间的空口同步，任意两个基站之间的帧头偏差不大于±1.5us。
◆TD-LTE基站本地时钟同步到GPS提供的1PPS信号保证基站时钟频率的长期稳定性。
◆GPS天线安装需要满足120°的净空要求, 工程安装有难度。
◆GPS的安全性问题。
承载网的精确时钟传送：基于统一的时间源（如GPS或北斗），将时间信息通过承载网络传递给各基站TD-LTE 传输网络流量隔离机制eNodeBeNodeBPayloadVLANIP1IP2IP3IPeNodeB 将不同的LTE 流量如S1，X2以及OAM 划分到不同的VLAN 中交换机加上另一层VLAN 标签，形成QinQ 方案边缘交换机根据不同的VLAN 标签将业务流标记为不同优先级别，保障QoSS1X2OMCLTEUMTS GSMPayloadVLANSVLAN交换机NodeBIPBTSIP交换机PayloadVLAN交换机根据端口标记不同的VLAN 标签，隔离不同网络业务流TD-LTE传输网络QOS部署方案教学提纲❑TD_LTE网络常用组网技术❑TD_LTE网络对传输网络的需求❑TD-LTE 传输网络主流解决方案❑外场实例TD-LTE 传输网络主流解决方案❑基于以太网VLAN的传输方案❑配置VLAN嵌套的传输方案❑采用VPLS方案组建传输网络❑MPLS L3 VPN组建传输网络❑基于IP路由的传输方案基于以太网VLAN 的传输方案DHCP/DNSxGW OAMRADIUSCAS1-MME S1-U Remote X2OAM S5/S8/S11Authentication PE as Security GatewayBackboneBackhauleNB Cell SiteSwitchPE as Security GatewayCore Network MMEMMEOAMIMSHSSPEPEeNB Cell SiteSwitchCECEVLANNative IPMPLS L3 VPNX2 trafficS1 trafficSub VLAN 1Sub VLAN 2Super VLANSub VLAN 1Sub VLAN 2Super VLAN 上述方案中，汇聚网络采用基于以太网VLAN 的解决方案，其中每个基站通过多个VLAN 接入汇聚网络，在汇聚网络的交换机上部署有Super VLAN 多个基站的VLAN 流量（如X2接口流量）可以通过Super VLAN 直接进行三层交换；Backbone 网络采用基于MPLS 的L3 VPN 技术实现，这也是最常用的一种Backbone 组网方案配置VLAN嵌套的传输方案DHCP/DNSxGWOAMRADIUSCAS1-MMES1-URemote X2OAMS5/S8/S11AuthenticationPE asSecurityGatewayBackboneBackhauleNBCell SiteSwitchPE asSecurityGatewayCore NetworkMMEMMEOAMIMSHSSPEPEeNBCell SiteSwitchCECEQinQ Native IP MPLS L3 VPNX2 trafficS1 traffic C-VLANPayloadVLANSVLANPayloadVLANCustomVLANServiceVLAN该方案与上一个类似，所不同的地方在于它采用VLAN嵌套的机制，即在基站和机房交换机之间使用客户VLAN，经过机房交换机后再打上另一层业务VLAN的标签，实现VLAN的嵌套，该种方案适合大规模的以太网组网下VLAN数目不够的情况。
MPLS L3 VPN 组建传输网络DHCP/DNSxGWOAMRADIUSCAS1-MME S1-U Remote X2OAM S5/S8/S11Authentication PE as Security GatewayBackboneBackhauleNB Cell SiteSwitchPE asSecurity GatewayCore Network MMEMMEOAMIMSHSSPEPEeNB Cell SiteSwitchCECEQinQNative IPMPLS L3 VPNX2 trafficS1 trafficPayload VLAN SVLAN PayloadVLAN Custom VLAN Service VLAN C-VLANMPLS L3 VPN该方案通过MPLS VPN 实现传输的组网，基站接入部分可以采用通常的VLAN 方式，也可以配置VLAN 嵌套机制，VLAN 中流量与MPLS VPN 对接起来，对于X2接口流量可以通过配置MPLS VPN 实现两个X2 VLAN 流量的交换。
基于IP 路由的传输方案DHCP/DNSxGWOAMRADIUSCAS1-MME S1-U Remote X2OAM S5/S8/S11Authentication PE as Security GatewayBackboneBackhauleNB Cell SiteSwitchPE as Security GatewayCore Network MMEMMEOAMIMSHSSPEPEeNB Cell SiteSwitchCECE Native IPMPLS L3 VPNX2 trafficS1 trafficCustom VLAN Service VLAN VLANIP RouteSub VLANSuper VLAN该方案是在传输网络中采用纯IP 路由的方式，通过IP 路由实现接入网络中各个VLAN 流量的互联互通。
