2SK2148-01
N-channel MOS-FET
FAP-IIA Series
600V0,75Ω12A80W
>Features > Outline Drawing
-High Speed Switching
-Low On-Resistance
-No Secondary Breakdown
-Low Driving Power
-High Voltage
-VGS = ± 30V Guarantee
-Avalanche Proof
>Applications
-Switching Regulators
-UPS
-DC-DC converters
-General Purpose Power Amplifier
>Maximum Ratings and Characteristics> Equivalent Circuit
-Absolute Maximum Ratings (TC=25°C), unless otherwise specified
ItemSymbolRatingUnit
Drain-Source-VoltageV
DS600V
Drain-Gate-Voltage (R
GS=20KΩ)V
DGR600V
Continous Drain CurrentI
D12A
Pulsed Drain CurrentI
D(puls)48A
Gate-Source-VoltageV
GS±30V
Max. Power DissipationP
D80W
Operating and Storage Temperature RangeT
ch150°C
T
stg -55 ~ +150°C
-Electrical Characteristics (T
C=25°C), unless otherwise specified
ItemSymbolTest conditionsMin.Typ.Max.Unit
Drain-Source Breakdown-VoltageV

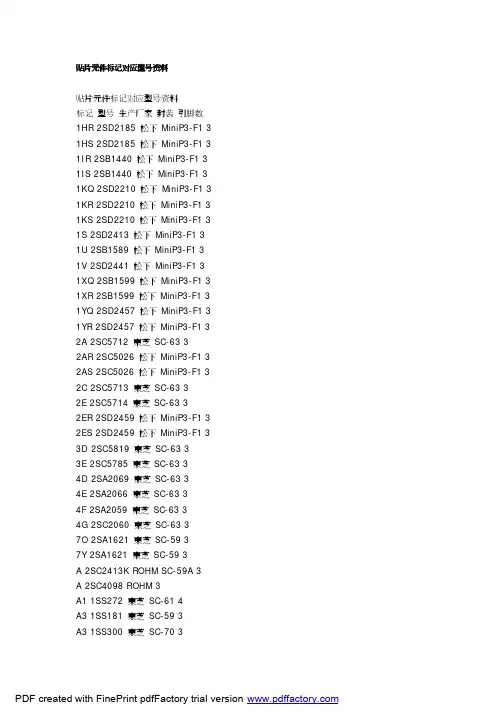

贴片元件标记对应型号资料
贴片元件标记对应型号资料
标记 型号 生产厂家 封装 引脚数 1HR 2SD2185 松下 MiniP3-F1 3
1HS 2SD2185 松下 MiniP3-F1 3
1IR 2SB1440 松下 MiniP3-F1 3
1IS 2SB1440 松下 MiniP3-F1 3
1KQ 2SD2210 松下 MiniP3-F1 3
1KR 2SD2210 松下 MiniP3-F1 3
1KS 2SD2210 松下 MiniP3-F1 3
1S 2SD2413 松下 MiniP3-F1 3
1U 2SB1589 松下 MiniP3-F1 3
1V 2SD2441 松下 MiniP3-F1 3
1XQ 2SB1599 松下 MiniP3-F1 3
1XR 2SB1599 松下 MiniP3-F1 3
1YQ 2SD2457 松下 MiniP3-F1 3
1YR 2SD2457 松下 MiniP3-F1 3
2A 2SC5712 東芝 SC-63 3
2AR 2SC5026 松下 MiniP3-F1 3
2AS 2SC5026 松下 MiniP3-F1 3
2C 2SC5713 東芝 SC-63 3
2E 2SC5714 東芝 SC-63 3
2ER 2SD2459 松下 MiniP3-F1 3
2ES 2SD2459 松下 MiniP3-F1 3
3D 2SC5819 東芝 SC-63 3
3E 2SC5785 東芝 SC-63 3
4D 2SA2069 東芝 SC-63 3
4E 2SA2066 東芝 SC-63 3
4F 2SA2059 東芝 SC-63 3
4G 2SC2060 東芝 SC-63 3
7O 2SA1621 東芝 SC-59 3
7Y 2SA1621 東芝 SC-59 3
A 2SC2413K ROHM SC-59A 3
A 2SC4098 ROHM 3 A1 1SS272 東芝 SC-61 4
