机房新风设计方案

--

-- 新风系统的方案设计方法：

设计方案时,即便再简单的方案，我们也应该先做方案、再扒图纸、作出预算的程序,这样我们就不会丢项、报错。

复杂的项目，应该编制联系人表格;方便现场沟通;

一、确定新(排)风机的风量:

空调系统的新风量依据机房设计规范应取以下三项中的最大值:

1．室内总送风量的5%;因此我们需要知道空调型号,循环风量,数量；

2．保证工作人员每人40m-603/h；，因此我们需要知道最大工位数，但通常这个因素都不会影响到最终的风量取值；

3． 维持室内正压:即主机房相对于室外９.8PA,其他房间相对于室外4.9PＡ；通常,我们取机房的容积的2倍配置新风量;因此我们需要知道室内的长宽高，高度指参与循环的高度,通常指楼板间距。

二、根据室内特点,确定适用的新(排)风机的形式：柜式特点:好看安装简单效果直观使用方便维护方便，但是要求安装在新风采集口附近，占用地面，设备价稍贵（总造价未必贵，因为节省很多安装费）;吊顶式特点:隐藏安装，不占地；设备价格相对便宜,安装位置灵活，但安装费较高,维护较麻烦，效果不直接；窗机简单便宜，过滤效率低,易堵;一般与中间商商量采取;

三、确定功能:需要温度预处理吗？需要双向换气吗？需要主动排风吗？需要余压阀吗?需要防火阀吗?过滤级别有无特别要求？

四、 确定新（排）风系统的路由,新(排）风从何处进？经过什么路线？最终送（排)到何处？此时需要尽量详细的平面图纸，并在图纸上标明制作草图;

路线要保证可行，尽量少弯头、三通等增加阻力的设计。

一般新风要送到机房空调回风口1m距离内；如果直接送到室内,则风管尽量减少阻力。风口布局在门口附近，人感觉正压较大，因为人通常通过门缝漏风感觉正压的。

风道系统不要阻隔空调系统的回风。

要考虑梁的走向，梁下空间一般较低。

正规的排烟风道尽量伸到地板下抽出烟气,因为烟气比重大,是沉在地面上的。

新风换气机的两个外墙风口距离要尽量远,最好1.５ｍ以上，防止短路。室内的送排--

某机房新风系统设计方案参考

日期：2012-04-10 14:56:47 来源：

摘要：根据以上要求并结合《中华人民共和国电子计算机机房的设计规范》，为保证机房正压及空气新鲜的需要，新风引进量至少为机房总体积的2-4倍；取较大值，可得新风量：98*3.7*4=1450.4 m3/h

标签： 机房 新风 系统

机房通风系统配置方案

一、现场情况：

需要进行空气处理的机房，具体情况如下：

区域 主机房 监控区 配电间 网络间

面积 m22 52 29 7 10

层高m 3.7 3.7 3.7 3.7

空间体积 m3 192 107 26 37

其他空气处理设施 精密空调

二、方案要求：

通过新风引进，各房间内应达到以下要求：

1、 足量的新风，能够达到：A 维持室内的正压；B排出室内不断产生的空气污染物；C保证室内空气洁净，维持室内空气的健康品质；D给工作人员营造一个健康舒适的工作环境；

2、 新风净化效率须达到标准机房的净化要求；

3、 新风量不宜过大，以减少引进的新风给室温带来的影响；

4、 新风机使用维护简单易行，不需要频繁维护；

三、解决方案的思路及配置：

1、 新风系统设计方案

➢ 处理风量：

 根据以上要求并结合《中华人民共和国电子计算机机房的设计规范》，为保证机房正压及空气新鲜的需要，新风引进量至少为机房总体积的2-4倍；取较大值，可得新风量：98*3.7*4=1450.4 m3/h ➢ 配置机型：

 安装一台X-15GA型柜式新风机，设备采用三级过滤，标配粗、中、亚高效三级过滤器，保持机房的净化效率；

➢ 安装说明：

 将新风机安装在空调设备间内，选择合适位置距地180mm处开300*400mm新风口，做防雨百叶风口直接从室外采集新风。新风机直接送风至空调回风口处，经空调温湿度处理后，由地板下送风至各区。为在万一发生火灾时，隔绝室内外空气流通，在新风引进风道上安装电动防火阀，一旦发生火情，自动隔断室内外空气流通。

机房新风系统设计方案

空调与新风系统，是运行环境的保障。高可靠的机房设备运行环境，包括温度、湿度、洁净度.计算机场地系统终年是在恒温恒湿条件下运行的.只有窗户密封才能保证系统温、湿度正常运行。机房里的计算机设备要产生大量的热量，而且对环境中的灰尘数量有严格的要求，这些都对空调系统提出了更高的要求。为使机房保持恒定的温度和湿度，需要选用机房专用的精密空调。同时机房还必须补充新风，自然界的新风只有通过新风系统处理后才能进入机房，形成内部循环，并对新风进行过滤，使之达到一定的净化要求。

一、为什么要装机房新风系统

机房精密空调系统的使用功能是为保证机房设备能够连续、稳定、可靠地运行，需要排出机房内设备及其它热源所散发的热量，维持机房内恒温恒湿状态，并控制机房的空气含尘量。为此要求机房精密空调系统具有送风、回风、加热、加湿、冷却、减湿和空气净化的能力，机房精密空调系统是保证良好机房环境的最重要设备，应采用恒温恒湿精密空调系统来满足新风系统的需求。

目前机房新风系统已经受到了人们的关注，特别是一些大型机房，一般都装有新风系统,还有一些网吧也开始安装新风系统,所以现在我们去一些高档网吧或者休闲区，不会感到一股燥热难受的气息,这是因为它们装了机房新风系统，24小时保持室内通风换气。

二、机房新风工作原理 工作原理:当室内空调回风和室外新风分别成正交叉方式经热交换器时，由于平隔板两侧气流存在着温度差和水蒸汽分压力差,两股气流间同时产生热传质，引起全热交换过程。当安装在系统上的全热交换器在夏季运行时,新风从空调回风中获得冷量，使温度降低；同时被回风干燥，是新风从空调回风中获得热能，使温度升高，同时被回风加湿。

三、机房新风系统作用

机房新风换气系统主要有两个作用：其一给机房提供足够的新鲜空气，和维持机房对外的正压差.新排风系统的风管及风口位置应配合空调系统和室内结构来合理布局.

机房精密空调系统的使用功能是为保证机房设备能够连续、稳定、可靠地运行，需要排出机房内设备及其它热源所散发的热量，维持机房内恒温恒湿状态，并控制机房的空气含尘量。为此要求机房精密空调系统具有送风、回风、加热、加湿、冷却、减湿和空气净化的能力.机房精密空调系统是保证良好机房环境的最重要设备，应采用恒温恒湿精密空调系统。

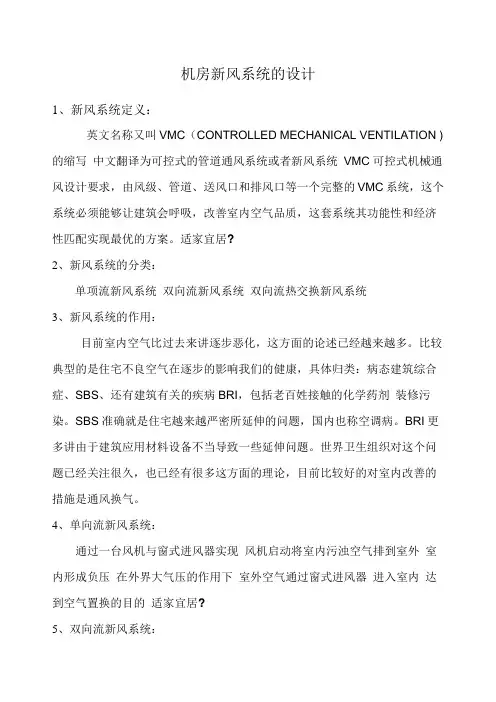

机房新风系统的设计

1、新风系统定义：

英文名称又叫VMC（CONTROLLED MECHANICAL VENTILATION )的缩写 中文翻译为可控式的管道通风系统或者新风系统 VMC可控式机械通风设计要求，由风级、管道、送风口和排风口等一个完整的VMC系统，这个系统必须能够让建筑会呼吸，改善室内空气品质，这套系统其功能性和经济性匹配实现最优的方案。适家宜居?

2、新风系统的分类：

单项流新风系统 双向流新风系统 双向流热交换新风系统

3、新风系统的作用：

目前室内空气比过去来讲逐步恶化，这方面的论述已经越来越多。比较典型的是住宅不良空气在逐步的影响我们的健康，具体归类：病态建筑综合症、SBS、还有建筑有关的疾病BRI，包括老百姓接触的化学药剂

装修污染。SBS准确就是住宅越来越严密所延伸的问题，国内也称空调病。BRI更多讲由于建筑应用材料设备不当导致一些延伸问题。世界卫生组织对这个问题已经关注很久，也已经有很多这方面的理论，目前比较好的对室内改善的措施是通风换气。

4、单向流新风系统：

通过一台风机与窗式进风器实现 风机启动将室内污浊空气排到室外

室内形成负压 在外界大气压的作用下 室外空气通过窗式进风器 进入室内

达到空气置换的目的 适家宜居?

5、双向流新风系统： 通过两台主机实现 两台风机一台将室内的污浊空气强制排出室外

另一台则将新鲜空气抽送到室内 双向流系统的特点是强制进排空气

并且在送风主机前端加装空气过滤系统（选配） 达到空气送入室内的清洁? 适家宜居?

6、双向流热回收新风系统：

一台热回收主机实现 在北方由于冬天室内外温差较大

送入室内的空气温度较低 通过热回收主机将室内送向室外的空气与新进的空气进行热量交换

以达到节能的目的

7、新风系统的设计原则：?

VMC在机房设计原则新鲜空气由配电柜、工作间、服务器机房等洁净区域进入室内，污浊空气由室外等污染区域排除。定义通风风量，确定房间的最小通风量在0.6—1.2次小时，满足日常生活所需要的新鲜空气。国家标准为每人每小时30立方米的新风量。
