3528,3014,2835灯珠规格书

  • 格式：pdf
  • 大小：2.31 MB
  • 文档页数：30

中之光电科技有限公司

ZT3528W0S1-****(0.06W)

规格书

ZT3528W0S1-****(0.06W)

3.5 mm SMD Hyper White Top LED

3.5 mm贴片超亮白色发光二极管

Features特征

• Package Size：3.5 (L) ×2.8(W) × 1.2 (T) mm

封装尺寸： 3.5 (长) ×2.8 (宽) ×1.2 (厚) mm

•Silicone Packed

采用硅胶封装

•Super long lifetime

超长寿命

•Anti UV

防紫外线

•White colors are available in(1800K-15000K)

可供白光(1800K-15000K)

•High CRI products

高显色性产品

•Wide viewing angle (2θ1/2=120°)

宽角度 (2θ1/2=120°) Applications •产品应用

•Indoor lighting: Fluorescent lamp, tube •室内照明：日光灯管、灯条

•Commercial illumination and displays: •商业照明显示：广告字、广告灯箱

Advertising words, light box

•LCD Backlighting •LCD背光源

•Decorative lighting: light strip •装饰照明：柔性灯条

•Automotive interior auxiliary lighting •Other illumination and displays

•其它照明和显示类

Maximum Ratings Characteristics at (Ta = 25 O

C)在25 O

C

环境温度下的电性和光学额定值；

Parameter参数 Symbol符号 Value数值 Unit单位

Reverse Voltage反向电压 VR 5 V

Forward Current 正向电流 IF 20 mA

Pulse Forward Current (@ 100 µs)脉冲正向电流 IFP 100 mA

Power Dissipation耗散功率 Pd 60 mW

Operating Temperature Range工作温度 Topr - 30 to + 80 OC

Storage Temperature Range储存温度 Tstg - 30 to + 80 OC

Forward Voltage正向电压 at IF = 20 mA VF 2.8-3.6 V

Reverse Current反向漏电电流 at VR = 5 V IR 10 μA

View Angle发光角度 at IF = 20 mA 2θ1/2 120 deg

Correlated Color Temperature色温 at IF = 20 mA CCT 2200-12000 K

Top View顶视

Side View侧视

ZT3528W0S1-****(0.06W)

Bin Range of CRI显色性等级代码(at IF = 20 mA, Ta = 25 OC ) CRI Ranks/ 档次 CRI/ 显色性

CRI Ranks/ 档次 CRI/ 显色性

CRI Ranks/ 档次 CRI/ 显色性

1 RA70-75 3 RA80-85 5 RA90-95

2 RA75-80 4 RA85-90 6 无显色要求(Ra>60) Bin Range of Luminous Intensity亮度等级代码(Ta = 25 OC ) Lumen Ranks档次 Luminous Flux 光通量at IF=20 mA Lumen Ranks档次 Luminous Flux 光通量at IF=20mA

04 4-5(lm) 08 8-9(lm)

05 5-6(lm) 09 9-10(lm)

06 6-7(lm)

07 7-8(lm)

Bin Range of Forward Voltage电压等级代码(at IF = 20 mA, Ta = 25 OC )

序 Forward Voltage正向电压

voltage Ranks

档次 电压分档 电压范围：2.8-3.6；按0.1V分档。 voltage rang:2.8-3.6 classify by 0.1v

ZT3528W0S1-****(0.06W)

Part No. Description产品型号说明

ZTXXXXXXXXXXXX

显示指数60-65显色性

色温代码65-6500K57-5700K50-5000K45-4500K40-4000K35-3500K30-3000K27-2700K25-2500K

晶片数量1-单晶系列

功率型系列

M-中功率系列P-大功率系列

发光颜色

外型尺寸：3528/5050/2835等

TOP LED

公司名称代码S-小功率系列2-两晶系列3-三晶系列4-四晶系列5-五晶系列6-六晶系列70-75显色性80-85显色性90-95显色性00-无显色性要求65-70显色性75-80显色性85-90显色性95-100显色性

00W0P0BITRR0B0G0Y0YGOrange(橙)White(白)Purple(紫)Bicolor(双色)Tricolor(三色)Red(红)Blue(蓝)Green(绿)Yellow(黄)Yellow Green(黄绿)600-615nm615-635nm2200-12000nm380-420nm450-475nm510-530nm580-595nm565-575nm75-7000-9000K95-9000-13000KZ T X X X X X X X X X X X X ZT3528W0S1-****(0.06W)

Color Bin Limit色度代码;(at IF = 20 mA, Ta = 25 OC )

ZT3528W0S1-****(0.06W)

Color Bin色坐标

常用BIN区(Common Bin)

可选BIN区（Optional Bin）

序号 Color Bin色坐标 Typ：CCT (K)

1 CCT：2500K 2400K -2600K

2 CCT：2700K 2600K-2800K

3 CCT：2900K 2800K-3000K

4 CCT：3100K 3000K-3200K

5 CCT：3400K 3200K-3600K

7 CCT：4000K 3800K-4200k

8 CCT：4500K 4200K-4700k

10 CCT：5000K 4700K-5300k

11 CCT：5700K 5300K-6000K

12 CCT：6000K 5700K-6500K

14 CCT：8000K 7000k-9000k

15 CCT：9000K 8000K-10000K

16 CCT：11000K 10000K-13000K

序号 Color Bin色坐标 Typ：CCT (K)

CCT：1900K 1800-2000K

1 CCT：3700K 3500k-4000K

2 CCT：5300K 5000K-5500k

3 CCT：5800K 5500K-6000k

4 CCT：6200K 6000K-6500k

5 CCT：6700K 6500K-7000k

6 CCT：7500K 7000k-8000k ZT3528W0S1-****(0.06W)

Typical Electro-Optical Characteristics Curves典型光-电特性曲线图

2.2 0.72

Solder Pad 3.5

合集下载

（完整版）3528灯带规格书

（完整版）3528灯带规格书

（完整版）3528灯带规格书

3528软灯条规格书

1．规格：

1、采用高亮度SMD3528 LED灯珠， FPC板，每三个或六个LED为一段。

2、每条的标准长度为5M，每条灯珠数量分别有 60PCS/M LED灯珠，120PCS/M LED灯珠

3、发光颜色：白/暖白颜色可供选择

4、工作电压：DC12V/DC24v

5、防水型SMD灯条：套管（IP65）、滴胶（IP65）、套管滴胶IP68）

用途：

1、SMD贴片软灯带适用于酒店，超薄灯箱，KTV娱乐场所等室内装饰。

2、用于广告招牌等精品装饰领域。

3、度假装饰照明灯，显示及展览。

4、商场专柜，珠宝，首饰台及名贵钟表柜台。

2．产品参数

3528灯条白60LED 120°12V 4.8W 5米/卷

型号不防水表面滴胶防水硅胶套管防水套管灌胶防水尺寸（MM）L5000*W10*H2 L5000*W10*H4 L5000*W11*H4 L5000*W12*H6

主要材料FPC柔性线路板FPC柔性线路线

+环氧树脂FPC柔性线路

板+硅胶套管

FPC柔性线路板+套

管+环氧树脂

防水等级IP20 IP65 IP66 IP68

透光率100% 85%-90% 90%-95% 80%-85%

使用温度/湿度-20Co--50Co/50R H -10Co--60Co/60R

H

-20Co--60Co/80

RH

-20Co--60Co/100RH

使用范围室内室内外，可淋水室内外，可淋水

或浸泡室内外，可长时间浸泡水里

色温暖白：2800-3500K，正白：6000-6500K，RGB 3．线路图及安装图

4.产品安装注意事项

（1）LED产品对静电很敏感，安装使用过程中请注意防止静电，防止因静电造成LED击穿从而导致死灯不亮，请勿用锐器去按压LED表面，

（2）不可将灯条直接插入110V-220V使用，否则会烧坏灯条，灯条需使用单独电源，电源

led3528蓝光贴片灯珠最新规格书

led3528蓝光贴片灯珠最新规格书

3528蓝光规格书

3528 BLUE SPECIFICATION

产品型号 Model NO.:HT-K3528BC

版 次 REV NO.:V01版

文件编号Document NO.:YT-DG201303

日 期 DATE :2013.3.04

东莞市荧月电子科技有限公司

3.5mmX2.8mm 蓝光规格书 HT-C010001 第 2 页 共 8 页

3.5mmX2.8mm BLUE SPECIFICATION HT-C010001 Page 2 of 8

1.外形尺寸Dimensions

单位(Units):毫米(mm)

2. 光电特性Electrical / Optical characteristics

(1) 最大绝对额定值Absolute Maximum Ratings (TA=25ºC)

项目

Item 符号

Symbol 最大绝对额定值

Absolute Maximum Rating 单位

Unit

正向电流Forward Current IF 20 mA

正向脉冲电流Pulse Forward Current IFP 100 mA

反向电流Allowable Reverse Current IR 85 mA

功率消耗Power Dissipation PD 105 mW

工作温度Operating Temperature Topr -40 ~ +110 °C

贮藏温度Storage Temperature Tstg -40 ~ +110 °C

芯片温度Dice Temperature Tj 125 °C

焊接温度Soldering Temperature Tsld Reflow Soldering : 260°C

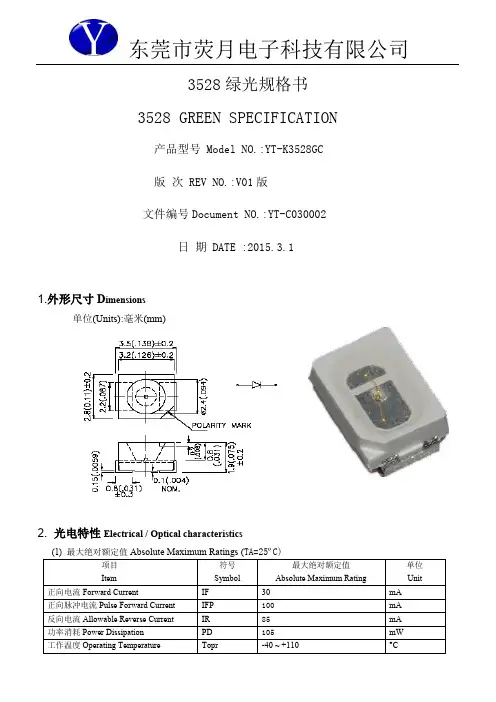

led3528绿光贴片灯珠最新规格书
