加工中心加工精度标准

加工中心作为一种高效、精密的加工设备，在现代制造业中得到了广泛的应用。其加工精度对于加工零件的质量、精度和稳定性具有至关重要的影响。因此，加工中心的加工精度标准成为了制造业中的重要指标之一。

首先，加工中心的加工精度标准应当包括几个方面。一是定位精度，即加工中心在进行加工时，工件在加工过程中的位置精度。二是重复定位精度，即加工中心在多次进行相同加工时，工件的位置精度能否重复达到要求。三是加工精度，即加工中心在进行加工时，工件的尺寸精度和形位精度。这些方面的加工精度标准是评价加工中心性能的重要指标。

其次，加工中心的加工精度标准对于不同的加工要求有着不同的要求。一般来说，对于一般的加工要求，加工中心的加工精度标准应当能够满足工件的尺寸精度和形位精度要求。而对于高精度加工要求，加工中心的加工精度标准则需要更高的定位精度和重复定位精度。因此，在实际应用中，加工中心的加工精度标准需要根据具体的加工要求进行调整和确定。

另外，加工中心的加工精度标准的实现需要依赖于多个方面的因素。首先是加工中心本身的设计和制造质量，包括机床的刚性、导轨的精度、主轴的精度等。其次是加工中心的使用和维护，包括机床的使用环境、刀具的选择和磨削、加工工艺的优化等。最后是加工中心的操作和管理，包括操作人员的技术水平、加工程序的编制和调试、质量管理的执行等。只有这些方面都得到了有效的保障和管理，加工中心的加工精度标准才能够得到有效的实现。

综上所述，加工中心的加工精度标准是制造业中的重要指标，其实现需要依赖于多个方面的因素。在实际应用中，需要根据具体的加工要求进行调整和确定，以保证加工中心能够满足不同加工要求的精度要求。同时，对于加工中心的设计、制造、使用、维护、操作和管理都需要得到有效的保障和管理，以保证加工中心的加工精度标准能够得到有效的实现。

合集下载

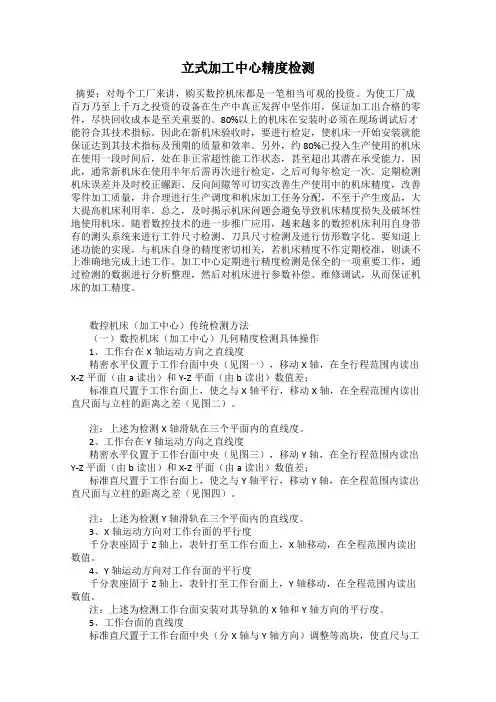

立式加工中心精度检测

立式加工中心精度检测

立式加工中心精度检测

摘要：对每个工厂来讲，购买数控机床都是一笔相当可观的投资。为使工厂成百万乃至上千万之投资的设备在生产中真正发挥中坚作用，保证加工出合格的零件，尽快回收成本是至关重要的。80%以上的机床在安装时必须在现场调试后才能符合其技术指标。因此在新机床验收时，要进行检定，使机床一开始安装就能保证达到其技术指标及预期的质量和效率。另外，约80%已投入生产使用的机床在使用一段时间后，处在非正常超性能工作状态，甚至超出其潜在承受能力。因此，通常新机床在使用半年后需再次进行检定，之后可每年检定一次。定期检测机床误差并及时校正螺距、反向间隙等可切实改善生产使用中的机床精度，改善零件加工质量，并合理进行生产调度和机床加工任务分配，不至于产生废品，大大提高机床利用率。总之，及时揭示机床问题会避免导致机床精度损失及破坏性地使用机床。随着数控技术的进一步推广应用，越来越多的数控机床利用自身带有的测头系统来进行工件尺寸检测、刀具尺寸检测及进行仿形数字化。要知道上述功能的实现，与机床自身的精度密切相关，若机床精度不作定期校准，则谈不上准确地完成上述工作。加工中心定期进行精度检测是保全的一项重要工作，通过检测的数据进行分析整理，然后对机床进行参数补偿、维修调试，从而保证机床的加工精度。

数控机床（加工中心）传统检测方法

（一）数控机床（加工中心）几何精度检测具体操作

1、工作台在X轴运动方向之直线度

精密水平仪置于工作台面中央（见图一），移动X轴，在全行程范围内读出X-Z平面（由a读出）和Y-Z平面（由b读出）数值差；

标准直尺置于工作台面上，使之与X轴平行，移动X轴，在全程范围内读出直尺面与立柱的距离之差（见图二）。

注：上述为检测X轴滑轨在三个平面内的直线度。

2、工作台在Y轴运动方向之直线度

加工中心精度检验规范标准

加工中心精度检验规范标准

NO. ¯¯¯

日 沛 電 腦 配 件（上 海） 有 限 公 司

RI PEI computer accessory (Shanghai) Co., Ltd.

加工中心精度检验規範

机 型：

MODEL

机 号：

SERIAL NO.

中國上海松江區新橋鎮申港路3636號

No.3636 Shenggang Road,Xin Qiao Songjiang Shanghai 目 录 CATALOGUE

1.0 静态精度检查 ................................................. 6 页PAGE

STATIC ACCURACY INSPECION

2.0 定位精度检查 ................................................. 1 页PAGE

POSITION ACCURACY INSPECTION

3.0 重复精度检查 ................................................. 1 页PAGE

REPETITIONAL ACCURACY INSPECTION

4.0 循圓精度........................................................ 1 页PAGE

PALLET ACCURACY

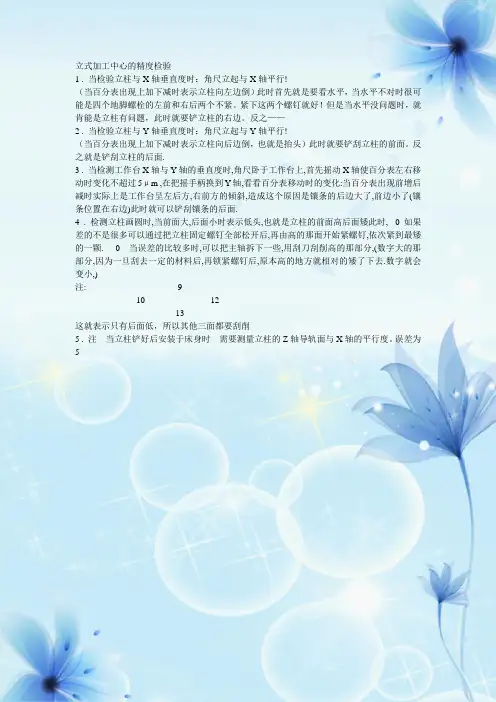

立式加工中心的精度检验

立式加工中心的精度检验

立式加工中心的精度检验

1 . 当检验立柱与X轴垂直度时：角尺立起与X轴平行!

（当百分表出现上加下减时表示立柱向左边倒）此时首先就是要看水平，当水平不对时很可能是四个地脚螺栓的左前和右后两个不紧。紧下这两个螺钉就好！但是当水平没问题时，就肯能是立柱有问题，此时就要铲立柱的右边。反之——

2 . 当检验立柱与Y轴垂直度时：角尺立起与Y轴平行!

（当百分表出现上加下减时表示立柱向后边倒，也就是抬头）此时就要铲刮立柱的前面。反之就是铲刮立柱的后面.

3 . 当检测工作台X轴与Y轴的垂直度时,角尺卧于工作台上,首先摇动X轴使百分表左右移动时变化不超过5μm ,在把摇手柄换到Y轴,看看百分表移动时的变化:当百分表出现前增后减时实际上是工作台呈左后方,右前方的倾斜,造成这个原因是镶条的后边大了,前边小了(镶条位置在右边)此时就可以铲刮镶条的后面.

4 . 检测立柱画圆时,当前面大,后面小时表示低头,也就是立柱的前面高后面矮此时, -0如果差的不是很多可以通过把立柱固定螺钉全部松开后,再由高的那面开始紧螺钉,依次紧到最矮的一颗. -0 当误差的比较多时,可以把主轴拆下一些,用刮刀刮削高的那部分,(数字大的那部分,因为一旦刮去一定的材料后,再锁紧螺钉后,原本高的地方就相对的矮了下去.数字就会变小,)

注: 9

10 12

13

这就表示只有后面低，所以其他三面都要刮削

5 . 注 当立柱铲好后安装于床身时 需要测量立柱的Z轴导轨面与X轴的平行度。误差为5

加工精度的一般标准

加工精度的一般标准

1-02加工精度一般標準

1. 加工精度等級的選用

a. 表面加工精度數值要考慮零件的工作條件和使用要求, 加工精度越高, 加工成本越高. 一般原則在滿足工作要求和外觀要求的情況下, 選擇盡量低的精度值.

b. 加工精度數值應用表

單位: μm

< Ra值 應 用 說 明

50 粗加工的表面, 如粗車/粗刨/切斷等監工表面, 一般很少採用. 部分原材料表面精度

25 粗加工后的表面, 焊接前的焊縫, 粗鑽孔壁. 部分原材料表面精度

12.5 一般非結合表面, 如軸的端面/倒角, 齒輪及皮帶輪的側面, 金屬模鑄造及衝壓件的表面

6.3 和其他零件相結合表面(無密封要求), 一般性不重要的配合表面, 如支柱/支架/外壳/襯套/軸/蓋等的表面

3.2 一般性零件的配合表面, 有要求的零件相結合表面, 如箱體/外壳/端蓋等零件. 要求有定心及配合特性的固定支承面, 如定心的軸肩. 需要滾花及氧化處理的表面

1.6 一般安裝軸承的軸頸外殼孔, 普通精度齒輪的齒面, 定位銷孔, 三角皮帶輪的表面, 軸承蓋的定中心凸肩表面等

0.8 要求保證定心及配合特性的表面, 如銷與圓柱銷的表面, 精度軸承的軸頸外殼孔, 中速轉動的軸頸, 磨削的齒輪表面, 過盈配合7級的孔, 間隙配合8/9級的孔

0.4 要求長期保持配合性質穩定的配合表面, 精度較高的齒輪表面, 受應變力作用的重要零件, 與橡膠密封件接觸的軸表面, 一般測量工具表面

0.2 工作時受應力作用的重要零件表面, 保證零件的疲勞強度/防腐性和耐久性, 並在工作時不破壞配合性質的表面, 要求氣密的表面和支持表面, 圓錐定心表面, 測量工具表面

0.1 工作時承受較大變應力作用的重要零件表面, 保證精確定心的錐體表面, 液壓傳動用的孔表面, 氣缸套的內表面, 活塞銷的外表面, 儀器軌道, 閥的工作面
