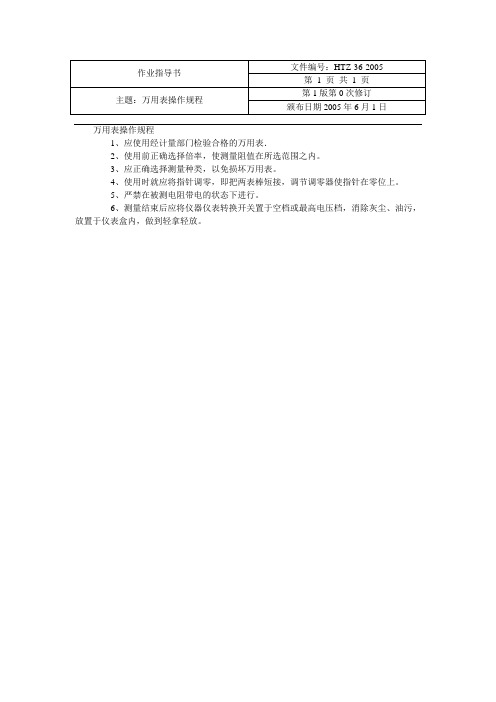

SM08HP3468数字万用表作业指导书word格式

文件名称数字万用表作业指导书版本生效日期文件编码流程架构L1 9.0生产与供应拟制人L2 9.4制造审核人L3 9.4.1管理制造资源批准人L4 9.4.1.2管理监视与测量资源流程Owner 品质处主管适用范围公司标准角色检测设备使用人员对应的流程/规范文件名称文件编码监视与测量装置控制流程测量仪器/量具管理规范1. 目的为准确操作、维护和保养测试设备，确保测试设备精确度、精密度在受控状态；减少测试设备故障以及延长测试设备的使用周期，特制定本作业指导书。

2. 概述适用于本公司数字万用表的操作使用。

3. 术语名称定义计量管理员按校验频率进行内校或外校。

测试员按要求使用仪器,对仪器进行日点检及保养。

4. 操作说明4.1使用前：首先检查数字万用表是否贴有校验标签，校验有效期是否在校准周期内（如超出校准有效期，必须送品质部-测试中心外校后再进行使用）。

4.2仪器各部件名称说明：4.3打开电源开关，此开关用于改变测量功能、量程及控制开关；4.4按说明书进行正负电流插孔的选择，黑表笔插入COM孔，红笔插入V/Ω孔；4.5按标准对产品要求的电压电流电容进行调节；4.6按要求的标准数据进行测试和记录，测试完成后放到指定位置保持干静、整洁；4.7判定结果：测试完成后按客户标准判定，无导电为合格，如反之则为不合格。

4.8注意事项：4.8.1在测量前，仪表必须预热30秒；4.8.2使用前，请先检查仪表的外壳，切勿使用已经损坏的仪器。

检查外壳是否有断裂或缺少料件；4.8.3仪表只有和所配备的测试笔一起使用才符合安全标准的要求，如测试笔破损则需更换，必须换上同样的型号或相同电气规格的测试笔；4.8.4使用仪表测量时，要确定测试笔和旋转开关痊于正确的位置；4.8.5在不能确定被测量信号的大小范围时，将量程开关置于最大量程位置；4.8.6测试员必须按标准进行操作，不得正负两线相连接，不可插错正负孔。

5. 相关文件6. 记录的保存7. 文件拟制/修订记录。

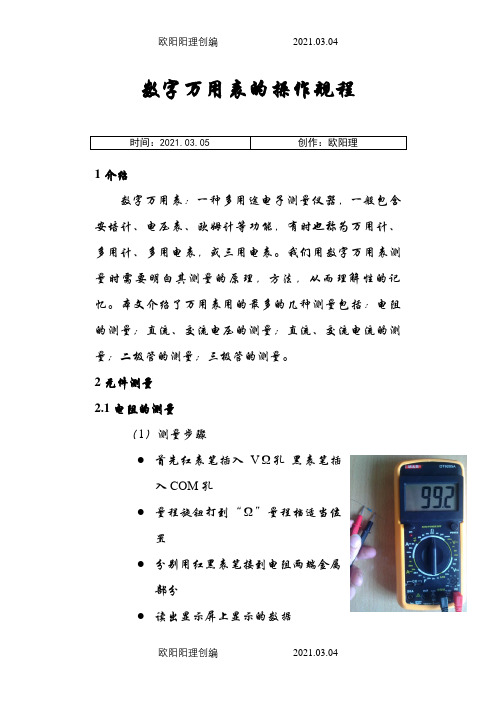

数字万用表的操作规程时间：2021.03.05 创作：欧阳理1 介绍数字万用表：一种多用途电子测量仪器，一般包含安培计、电压表、欧姆计等功能，有时也称为万用计、多用计、多用电表，或三用电表。

我们用数字万用表测量时需要明白其测量的原理，方法，从而理解性的记忆。

本文介绍了万用表用的最多的几种测量包括：电阻的测量；直流、交流电压的测量；直流、交流电流的测量；二极管的测量；三极管的测量。

2 元件测量2.1 电阻的测量（1）测量步骤●首先红表笔插入VΩ孔黑表笔插入COM孔●量程旋钮打到“Ω”量程档适当位置●分别用红黑表笔接到电阻两端金属部分●读出显示屏上显示的数据（2）注意●量程的选择和转换。

量程选小了显示屏上会显示“1.”此时应换用较之大的量程；反之，量程选大了的话，显示屏上会显示一个接近于“0”的数，此时应换用较之小的量程。

●如何读数？显示屏上显示的数字再图1 测电阻加上边档位选择的单位就是它的读数。

要提醒的是在“200”档时单位是“Ω”，在“2k~200k” 档时单位是“kΩ”，在“2M~2000M”档时单“M”。

●如果被测电阻值超出所选择量程的最大值，将显示过量程“1”,应选择更高的量程，对于大于1MΩ或更高的电阻，要几秒钟后读数才能稳定，这是正常的.●当没有连接好时，例如开路情况，仪表显示为“1”●当检查被测线路的阻抗时，要保证移开被测线路中的所有电源，所有电容放电.被测线路中，如有电源和储能元件，会影响线路阻抗测试正确性。

●万用表的200MΩ档位，短路时有10个字，测量一个电阻时，应从测量读数中减去这10个字。

如测一个电阻时，显示为101.0，应从101.0中减去10个字.被测元件的实际阻值为100.0即100MΩ。

2.2直流电压的测量（1）测量步骤●红表笔插入VΩ孔●黑表笔插入COM孔●量程旋钮打到V-或V~适当位置●读出显示屏上显示的数据（2）注意●把旋钮选到比估计值大的量程档（注意：直流档是V-,交流档是V~）接着把表笔接电源或电池两端；保持接触稳定。

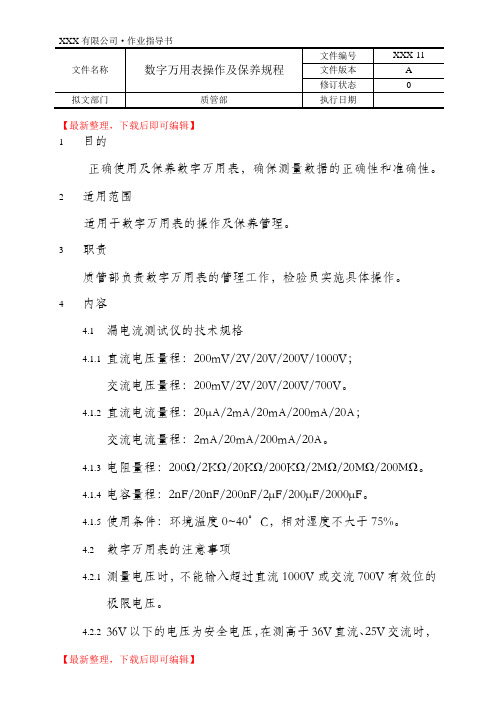

【最新整理，下载后即可编辑】1目的正确使用及保养数字万用表，确保测量数据的正确性和准确性。

2适用范围适用于数字万用表的操作及保养管理。

3职责质管部负责数字万用表的管理工作，检验员实施具体操作。

4内容4.1漏电流测试仪的技术规格4.1.1直流电压量程：200mV/2V/20V/200V/1000V；交流电压量程：200mV/2V/20V/200V/700V。

4.1.2直流电流量程：20μA/2mA/20mA/200mA/20A；交流电流量程：2mA/20mA/200mA/20A。

4.1.3电阻量程：200Ω/2KΩ/20KΩ/200KΩ/2MΩ/20MΩ/200MΩ。

4.1.4电容量程：2nF/20nF/200nF/2μF/200μF/2000μF。

4.1.5使用条件：环境温度0~40°C，相对湿度不大于75%。

4.2数字万用表的注意事项4.2.1测量电压时，不能输入超过直流1000V或交流700V有效位的极限电压。

4.2.236V以下的电压为安全电压，在测高于36V直流、25V交流时，要检查表笔是否可靠接触，是否正确连接，是否绝缘良好等，以避免电机。

4.2.3在测量电路时，不要接触表笔笔尖。

4.2.4转化功能和量程时，表笔应离开测试点。

4.2.5选择正确的功能和量程，谨防误操作。

4.2.6测量电流时，请勿输入超过该仪表功能面牌上所标识的极限电流。

4.2.7测量电容时，必须先将电容放电。

4.2.8在测量电流、电阻、二极管、电容时，不要将仪表连接电压源。

4.3数字万用表的操作4.3.1开机检测◆按下“POWER”（电源）键，查看显示屏是否显示，电池是否充足；（如：电池电量不足时，显示屏上会有“”出现，此时电池应更换。

）◆将黑色表笔插入“COM”插孔，红色表笔插入“V/Ω/HZ”插孔，将量程打“嗡鸣”档，红黑表笔接触，观察万用表红色指示灯是否亮，同时发出“嗡鸣”声，显示屏显示为“0”值；◆在进行测试前应将量程开关转到相应档位上，若不能判断被测试电压、电流之最大值，量程应调至最大档位逐步调低测之。

1、范围本规程规定了数字万用表的安全要求、操作要求及维护保养规程。

本规程适用于公司数字万用表类设备的操作使用。

2、设备作业环境要求2.1 环境温度2.1.1 工作时环境温度：5℃~40℃；2.1.2 储存时环境温度：-25℃~50℃。

2.2 环境相对湿度2.2.1 工作时相对湿度：a）温度在5℃~28℃时，相对湿度＜80%b）温度在28℃~40℃时，相对湿度＜75%2.2.2 储存时相对湿度：全储存温度范围内，相对湿度＜95%。

3、设备安全要求3.1 请勿在潮湿的、爆炸气体、水蒸气或粉尘环境中使用万用表。

3.2 在使用万用表之前，对其及测试线进行检查。

请勿使用绝缘损坏或有金属裸露的测试线。

3.3 在使用万用表之后，通过测量已知的电压来验证万用表的功能。

请勿使用工作异常的万用表。

若怀疑万用表的保护功能被削弱，立即将其置于非运行状态，并送有资质的维修人员进行维修，确保不会被意外操作。

3.4 请勿在连接端子之间或任何端子和地之间施加高于仪表额定值的电压。

3.5 在打开机盖或外壳之前，请务必断开电源及万用表断开测试线。

3.6 电压在36V以下的为安全电压，在测量高于36V直流、25V交流电压时，要检查表笔是否可靠接触，是否正确连接、是否绝缘良好等，以避免电击。

3.7 测量时请选择合适的接线端子、功能和量程。

3.8 在测试电阻、通断性、二极管或电容之前，请断开电路电源，并对所有的高压电容器进行放电。

3.9 在测量电流之前，请在将万用表连接至电路之前，断开电路的电源。

4、设备操作程序和方法4.1 万用表技术参数4.1.1 8808A型数字万用表●供电电源AC220V●5-1/2位分辨率●2、4线电阻测量，或2×4线电阻测量技术●200mV~1000V直流量程，灵敏度为1μV ●200mV~750V交流有效值，灵敏度为1μV ●200Ω~100MΩ量程，灵敏度为1mΩ●200μA~10A直流量程，灵敏度为1nA●20mA~10A交流量程，灵敏度为100nA●频率测量范围为20Hz~1MHz●通断性和二极管测试4.1.2 8145B型数字万用表●供电电源AC220V●4-2/3位分辨率，显示读数值33000字，直流电压准确度0.03% ●0.05%的直流电流测量精度用于4~20mA的回路电流测量●交流真有效值测量，频响达50KHz●测量1000V高电压，10A大电流，100MΩ大电阻，20MHz高频4.1.3 88D型数字万用表●供电电压：一节9V电池●4-1/2位分辨率●测量方式：双积分式A/D转换●准确度：4.2 万用表操作使用（以88D为例）4.2.1 一般测量测量电阻、电压（直流、交流）和电流（直流、交流）时，只需将量程转换开关旋到相应的位置，表笔插在相应的插孔中即可。

数字万用表的操作规程欧阳歌谷（2021.02.01）1 介绍数字万用表：一种多用途电子测量仪器，一般包含安培计、电压表、欧姆计等功能，有时也称为万用计、多用计、多用电表，或三用电表。

我们用数字万用表测量时需要明白其测量的原理，方法，从而理解性的记忆。

本文介绍了万用表用的最多的几种测量包括：电阻的测量；直流、交流电压的测量；直流、交流电流的测量；二极管的测量；三极管的测量。

2 元件测量2.1 电阻的测量（1）测量步骤●首先红表笔插入VΩ孔黑表笔插入COM孔●量程旋钮打到“Ω”量程档适当位置●分别用红黑表笔接到电阻两端金属部分●读出显示屏上显示的数据（2）注意●量程的选择和转换。

量程选小了显示屏上会显示“1.”此时应换用较之大的量程；反之，量程选大了的话，显示屏上会显示一个接近于“0” 的数，此时应换用较之小的量程。

●如何读数？显示屏上显示的数字再图1 测电阻加上边档位选择的单位就是它的读数。

要提醒的是在“200”档时单位是“Ω”，在“2k~200k”档时单位是“kΩ”，在“2M~2000M”档时单“M”。

●如果被测电阻值超出所选择量程的最大值，将显示过量程“1”,应选择更高的量程，对于大于1MΩ或更高的电阻，要几秒钟后读数才能稳定，这是正常的.●当没有连接好时，例如开路情况，仪表显示为“1”●当检查被测线路的阻抗时，要保证移开被测线路中的所有电源，所有电容放电.被测线路中，如有电源和储能元件，会影响线路阻抗测试正确性。

●万用表的200MΩ档位，短路时有10个字，测量一个电阻时，应从测量读数中减去这10个字。

如测一个电阻时，显示为101.0，应从101.0中减去10个字.被测元件的实际阻值为100.0即100MΩ。

2.2直流电压的测量（1）测量步骤●红表笔插入VΩ孔●黑表笔插入COM孔●量程旋钮打到V-或V~适当位置 ● 读出显示屏上显示的数据（2）注意● 把旋钮选到比估计值大的量程档（注意：直流档是V-,交流档是V~）接着把表笔接电源或电池两端；保持接触稳定。
