下载文档原格式
实验名称：瓷砖粘结强度测试实验日期：2023年11月8日实验地点：XX建材实验室实验人员：张三、李四、王五一、实验目的1. 了解瓷砖粘结强度的测试方法及原理。
2. 评估不同品牌、不同规格瓷砖的粘结强度。
3. 为瓷砖施工提供参考依据。
二、实验原理瓷砖粘结强度是指瓷砖与基层之间粘结的牢固程度，是保证瓷砖使用寿命和美观度的关键因素。
本实验采用拉伸法测试瓷砖粘结强度，通过测量瓷砖在拉伸过程中断裂时的最大拉力，计算出瓷砖粘结强度。
三、实验材料1. 瓷砖：A品牌、B品牌、C品牌，规格分别为600mm×600mm、800mm×800mm、1000mm×1000mm。
2. 基层材料：水泥砂浆，强度等级C20。
3. 拉伸试验机：型号为XX，最大负荷为100kN。
4. 刀片、水平尺、量具等。
四、实验步骤1. 准备实验材料：将瓷砖、水泥砂浆等实验材料准备好，确保实验环境整洁、干燥。
2. 制作基层：在实验台上铺设一层水泥砂浆，厚度约为10mm，用水平尺找平。
3. 瓷砖铺设：将瓷砖按照设计要求铺设在基层上，确保瓷砖表面平整，无空鼓、裂缝等现象。
4. 粘结固化：待瓷砖粘结牢固后，进行固化处理，时间约为24小时。
5. 拉伸试验：将瓷砖粘贴面朝上，用刀片将瓷砖沿对角线切成两半，确保切割面垂直于瓷砖粘贴面。
6. 安装试验装置：将切割后的瓷砖固定在拉伸试验机上，确保试验装置水平、稳固。
7. 测试：启动拉伸试验机，以匀速拉伸瓷砖，直至瓷砖断裂。
8. 记录数据：记录瓷砖断裂时的最大拉力值，计算瓷砖粘结强度。
五、实验结果与分析1. A品牌瓷砖粘结强度：5.2MPa2. B品牌瓷砖粘结强度：4.8MPa3. C品牌瓷砖粘结强度：5.0MPa根据实验结果，A品牌瓷砖粘结强度最高，C品牌次之，B品牌最低。
分析原因如下：1. A品牌瓷砖粘结强度高，可能是因为其生产工艺和材料质量较好，提高了瓷砖与基层的粘结效果。
2. B品牌瓷砖粘结强度低，可能是因为其生产工艺和材料质量较差，导致瓷砖与基层粘结效果不佳。

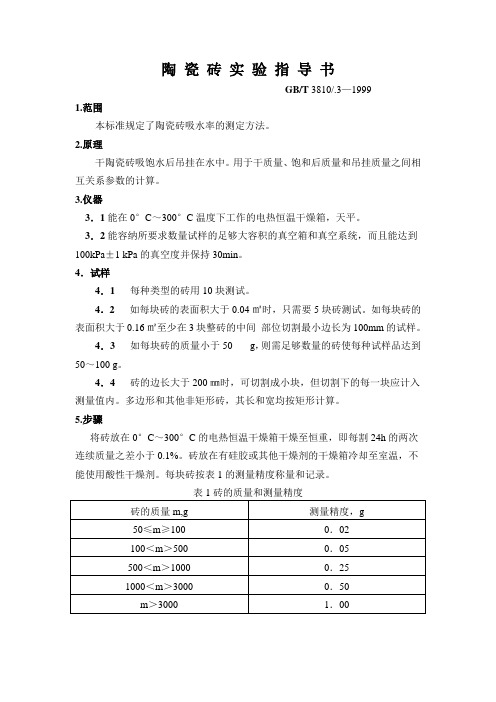

陶瓷砖实验指导书GB/T 3810/.3—19991.范围本标准规定了陶瓷砖吸水率的测定方法。
2.原理干陶瓷砖吸饱水后吊挂在水中。
用于干质量、饱和后质量和吊挂质量之间相互关系参数的计算。
3.仪器3．1能在0°C～300°C温度下工作的电热恒温干燥箱，天平。
3．2能容纳所要求数量试样的足够大容积的真空箱和真空系统，而且能达到100kPa±1 kPa的真空度并保持30min。
4．试样4．1 每种类型的砖用10块测试。
4．2如每块砖的表面积大于0.04㎡时，只需要5块砖测试。
如每块砖的表面积大于0.16㎡至少在3块整砖的中间部位切割最小边长为100mm的试样。
4．3如每块砖的质量小于50 g，则需足够数量的砖使每种试样品达到50～100 g。
4．4砖的边长大于200㎜时，可切割成小块，但切割下的每一块应计入测量值内。
多边形和其他非矩形砖，其长和宽均按矩形计算。
5.步骤将砖放在0°C～300°C的电热恒温干燥箱干燥至恒重，即每割24h的两次连续质量之差小于0.1%。
砖放在有硅胶或其他干燥剂的干燥箱冷却至室温，不能使用酸性干燥剂。
每块砖按表1的测量精度称量和记录。
表1砖的质量和测量精度5.1.1真空法将砖竖直放在真空箱中，使砖互不接触。
抽真空至100kPa±1 kPa,并保持30min。
在保持真空的同时，加入足够的水将砖覆盖并有高出5㎝的水面，停止抽真空，让砖浸泡15 min，将一块浸湿过的鹿皮用手拧干，并将鹿皮放在平台上依次轻轻地擦干每块砖的表面；对于凹凸或有浮雕的表面应用鹿皮轻快的擦去表面水分，然后立即称重，记录每块试样的测量结果。
保持与干燥状态下的相同精度（见表1）5.2悬挂称量称量真空法吸水后、悬挂在水中的每块试样的质量（m3）精确至0.01g。
称量时，将样品挂在天平一臂的吊环、绳索或篮子上。
实际称量前，将安装好并浸入水中的吊环、绳索或篮子放在天平上，使天平处于平衡位置。
建筑材料工程标准规范GBT- 陶瓷砖试验方法第部分有釉砖铅和镉溶出量的测定(一)
GBT是中国标准化制定机构之一，负责制定并发布各种标准规范。
建筑材料工程标准规范GBT-陶瓷砖试验方法的第二部分规定了釉面砖铅和镉溶出量的测定方法。
釉面砖是一种重要的装修建材，但其中含有的有害物质铅和镉会对人体健康产生危害。
因此，建立科学的测试方法能够有效地减少有害物质的溶出。
此标准规程要求使用化学分析方法进行铅和镉的溶出量测试。
该标准对测试样品的处理、试验设备的要求以及测试方法进行了明确规定。
具体而言，该标准提到的的试验方法需要遵守以下流程：用强酸在超高温下分析从釉面砖中溶出的铅和镉，然后通过分光光度计或者原子吸收光谱法进行检验。
同时，该标准还要求对测试过程中不确定度的误差进行控制，以确保测试结果的准确性和实用性。
这方面的贡献在建设标准化工程检测行业方面是不可或缺的。
总的来说，建筑材料工程标准规范GBT-陶瓷砖试验方法第二部分提供了一些能够确保釉面砖产品中铅和镉含量安全的方法和工具，这对于从源头上减少有害物质溶出，保障人体健康和安全都具有重要意义。
我们对这样的规范进行严格遵守和贯彻，这样才能更好地确保釉面砖
产品的品质及其使用效果。
同时，还可以在今后的标准化建设和改进中，积极贡献自己的力量。
贴面瓷砖实验报告贴面瓷砖实验报告引言：贴面瓷砖是一种常见的装饰材料，广泛应用于室内和室外的墙壁、地面等表面装饰。
本实验旨在研究贴面瓷砖的性能和施工技术，以期为瓷砖的选购和施工提供参考。
一、材料与方法1. 材料：本实验使用的贴面瓷砖为规格为30cm × 30cm的瓷砖，颜色为米黄色。
其他材料包括水泥砂浆、瓷砖胶、水泥基砂浆和瓷砖切割机。
2. 方法：首先，准备工作表面，确保墙壁或地面平整、干燥，并清除任何杂物。
然后，根据需要切割瓷砖，并使用瓷砖胶将瓷砖粘贴在墙壁或地面上。
最后，使用水泥砂浆填充瓷砖之间的缝隙，并进行充分的清洁和抛光。
二、结果与讨论1. 瓷砖的外观：贴面瓷砖的外观十分平整，色彩鲜艳。
瓷砖的表面光滑，质地坚硬，能够有效防止污渍的渗透，易于清洁和维护。
2. 瓷砖的耐磨性：通过实验测试，我们发现贴面瓷砖具有较高的耐磨性。
在常规的摩擦和刮擦下，瓷砖表面没有出现明显的磨损和划痕。
这表明贴面瓷砖适用于高流量区域，如商业建筑和公共场所。
3. 施工技术：贴面瓷砖的施工相对简单，但需要一定的技巧。
在粘贴瓷砖之前，必须确保墙壁或地面的平整度，并进行充分的清洁和处理。
使用瓷砖胶粘贴瓷砖时，需要注意胶层的均匀性和厚度，以确保瓷砖的牢固性和平整度。
填充缝隙时，水泥砂浆的选择和施工技术也需要注意，以防止缝隙开裂和渗水。
4. 贴面瓷砖的优点：贴面瓷砖具有多种优点。
首先，它具有良好的装饰效果，能够提升室内和室外空间的整体美观度。
其次，贴面瓷砖具有较高的耐磨性和耐候性，能够长时间保持良好的外观和性能。
此外，贴面瓷砖易于清洁和维护，不易受到污渍和细菌的侵害。
三、结论贴面瓷砖作为一种常见的装饰材料，在室内和室外装饰中具有广泛的应用前景。
本实验通过对贴面瓷砖的研究，发现其具有良好的外观、耐磨性和施工性能。
然而，在实际应用中，仍需要根据具体需求选择适合的贴面瓷砖，并正确施工，以确保其性能和使用寿命。
总之，贴面瓷砖是一种优质的装饰材料，具有良好的外观和性能。
一、实验目的为了了解瓷砖的内部质量，本实验对瓷砖的吸水率、声音、颜色、尺寸偏差、外观和平整度等方面进行了测试。
通过对实验数据的分析，为瓷砖选购和施工提供参考。
二、实验材料1. 瓷砖样品：不同品牌、不同规格的瓷砖各一块。
2. 测试工具：滴水计时器、量角器、直尺、敲击锤、放大镜等。
三、实验方法1. 吸水率测试：在瓷砖背面滴一滴水，观察水珠扩散速度，计时数分钟后，测量水珠扩散的直径。
2. 声音测试：用敲击锤轻轻敲击瓷砖，倾听声音，观察声音是否清脆。
3. 颜色测试：观察瓷砖颜色是否清晰自然，色差是否明显。
4. 尺寸偏差测试：用直尺测量瓷砖的长度、宽度和厚度，计算尺寸偏差。
5. 外观和平整度测试：用放大镜观察瓷砖表面是否有凹凸、鼓突、翘角等缺陷。
四、实验结果与分析1. 吸水率测试结果：品牌A：扩散直径为10mm，吸水率低。
品牌B：扩散直径为15mm，吸水率适中。
品牌C：扩散直径为20mm，吸水率高。
分析：吸水率低的瓷砖质量较好，不易吸水，使用寿命长。
2. 声音测试结果：品牌A：声音清脆，烧结正常。
品牌B：声音较清脆，烧结良好。
品牌C：声音沉闷，烧结欠佳。
分析：声音清脆的瓷砖烧结正常，无夹层，质量较好。
3. 颜色测试结果：品牌A：颜色清晰自然，瓷化度高。
品牌B：颜色清晰自然，瓷化度高。
品牌C：颜色模糊，瓷化度低。
分析：颜色清晰自然的瓷砖瓷化度高，质量较好。
4. 尺寸偏差测试结果：品牌A：长度偏差为±0.5mm，宽度偏差为±0.5mm，厚度偏差为±0.5mm。
品牌B：长度偏差为±0.5mm，宽度偏差为±0.5mm，厚度偏差为±0.5mm。
品牌C：长度偏差为±1.0mm，宽度偏差为±1.0mm，厚度偏差为±1.0mm。
分析：尺寸偏差小的瓷砖质量较好，施工时对齐度高。
5. 外观和平整度测试结果：品牌A：表面平整，无凹凸、鼓突、翘角等缺陷。
**大学陶瓷综合实验学院：材料科学与工程学院专业班级：无机非金属材料工程学生姓名： ***学号： *********指导教师： ***目录目录........................................................................................................................................................................................... - 1 -前言........................................................................................................................................................................................... - 2 -附：原始数据........................................................................................................................................................................... - 3 -1粘土化学成分的分析计算.................................................................................................................................................... - 3 -2塑性泥料的制备.................................................................................................................................................................... - 7 -3可塑性指标的测定与计算.................................................................................................................................................... - 7 -4可塑性指数的测定................................................................................................................................................................ - 7 -5陶瓷吸水率的测定................................................................................................................................................................ - 8 -6线收缩率的测定.................................................................................................................................................................... - 8 -7白度的测定............................................................................................................................................................................ - 9 -8陶瓷热稳定性的测定............................................................................................................................................................ - 9 -9烧成曲线的测定.................................................................................................................................................................... - 9 -10粒度分析............................................................................................................................................................................ - 11 -11陶瓷制品的显微结构测试................................................................................................................................................ - 14 -11.1X射线衍射分析 .............................................................................................................................................................. - 14 -11.2光学显微镜下的观察 ..................................................................................................................................................... - 16 -12作品展示栏........................................................................................................................................................................ - 18 -心得体会................................................................................................................................................................................. - 20 -前言陶瓷综合性实验是根据选题的需要，将各个孤立的实验，通过课题内容的需求，有机地贯穿起来，成为一体，也可称为设计性实验或研究性实验。
饰面砖的检测2.1 原材料的检测一般情况下，购买的外墙砖必须含有该批产品的出厂检验报告，所有产品的物理性能（含水率、平整度、抗压强度、耐磨度、釉面光滑情况）需符合标准的技术指标，并有相关权威部门出具的合格证方可使用。
有特殊要求的，还需附加检测磁砖放射性指标。
2.2 成品的抗拉拔强度检测2.2.1 抽样的规定带饰面砖的预制墙板除应提供含饰面砖粘结强度检测结果的型式检验报告，检测结果应符合行标JGJ110－2008的规定。
另需对饰面粘结强度进行复验，复验应以第1000m2同类带饰面砖的预制墙板为一个检验批，不足1000m2按1000m2计，每批取一组，每组为3块板，每块板应取1个试样进行检验。
现场粘贴饰面砖粘强度检测应以每1000m2同类墙体饰面砖为一个检验批，不足1000m2应按1000m2计，每批应取3个试样，每相邻的三个楼层至少取一组试样，试样应随机抽取，取样间距不得小于500mm。
2.2.2 检测方法切割断缝应从饰面砖表面切割至混凝土墙体或砌体表面，深度应一致，对有加强处理措施的加气混凝土、轻质砌块、轻质墙板和外墙外保温系统上粘贴的外墙饰面砖，在加强处理措施或保温系统符合国家有关标准的要求，并有隐蔽工程验收合格证明的前提下，可切割至加强抹面层表面。
试样断面面积取断缝所包围的区域承受法向拉力实际断开面积，试样断面边长取试样断开面每对切割边的中部长度，测量精确至1mm，切割边的中部长度值一般接近两端和中部三个测量值的平均值。
将标准块涂布均匀，并尽快贴到切割好的饰面砖表面上，表面应清洁干净、干燥，当现场温度低于5℃时，宜预热后再粘贴。
标准块胶粘剂的粘结强度宜在0.3MPa。
对于加气混凝土、轻质砌块和轻质墙板等基体强度较低，如果要粘贴外墙饰面砖，必须进行可靠的加强处理，断缝应切割至合格的加强层表面。
目前，普通的粘贴法外墙外保温系统不应粘贴外墙饰面砖，只有在保温层密度、与墙体粘结面积、加强处理措施、饰面砖粘结和勾缝等符合国家行业标准时才可切割至保温系统抹面层表面。
专利一种建筑物外墙陶瓷砖饰面的检测方法下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!创新检测方法：对建筑物外墙陶瓷砖饰面的深度解析在现代建筑行业中，外墙装饰材料的选择至关重要，其中，陶瓷砖因其独特的美学价值和耐用性，被广泛应用。
土木工程材料实验指导书第九章陶瓷饰面砖试验本试验根据国家标准《陶瓷砖试验方法》(GB/T 3810.2-1999和GB/T 3810.3-1999)进行。
主要试验内容有：陶瓷饰面砖的外观质量、吸水率、显气孔率、表观相对密度和容重等。
(1) 外观质量检验本方法适用于测定陶瓷饰面砖的外观质量。
1) 试验目的通过本试验，掌握陶瓷砖尺寸和表面质量的检验方法，进一步了解陶瓷砖的有关性能和技术要求。
2) 主要仪器设备①长度和宽度的测量游标卡尺，或其它适合测量长度的器具。
②厚度的测量测头直径为5~10mm的螺旋测微卡或其它合适的仪器。
③边直度的测量图3.2.1所示的仪器或其它合适的仪器，其中千分表(DF)用于测量边直度。
钢制标准板，有精确的尺寸和平直的边。
④直角度的测量图3.2.1所示的仪器或其它合适的仪器，其中千分表(DA)用于测量直角度。
钢制标准板，有精确的尺寸和平直的边。
⑤平整度的检验(弯曲度和翘曲度)a尺寸大于40mm×40mm的砖图9.1所示的仪器或其它合适的仪器。
检验表面平滑的砖，采用直径为5mm的支承销(SA，SB，SC)。
对其它表面的砖，为得到有意义的结果，应采用其它适当的支承销。
使用一块理想平整的金属或玻璃标准板，其厚度至少为10mm。
b尺寸等于或小于40mm×40mm的砖金属直尺塞尺⑥表面质量色温为6000~6500K的荧光灯。
1m长的直尺或其它合适测量距离的量具。
照度计。
3) 测定步骤①长度和宽度的测量在离砖顶角5mm处测量砖的每边，测量值精确到0.1mm。
②厚度的测量对表面平整的砖，在砖面上画两条对角线，测量4条线段每段上最厚的点，每块试样测量4点，精确到0.1mm。
对于表面不平的砖，垂直于挤出方向画4条线，线的位置分别为从砖的末端起测量砖的长度的0.125，0.375，0.625，0.875，在每条直线上最厚点测量厚度。
③边直度的测量选一台尺寸合适的仪器，当砖放在仪器的支承销(SA，SB，SC)上时，使定位销(IA，IB，IC)离被测边每一角的距离为5mm(见图3.2.1)。
将合适的标准板准确地置于仪器的测量位置上，调整千分表的读数至合适的起始值。
取出标准板，将砖的正面恰当地放在仪器的定位销上，记录边中央处的千分表读数。
如果是正方形砖，转动砖的位置，得到4次测量值。
每块砖都重复上述步骤。
如果是长方形砖，分别使用合适尺寸的仪器来测量其长边和宽边的直度。
测量精确到0.1mm。
④直角度的测量选一台尺寸合适的仪器，当砖放在仪器的支承销(SA，SB，SC)上时，使定位销(IA，IB，IC)靠近被测边，离被测边每个角的距离为5mm(见图3.2.1)，千分表(DA)的测杆也应在离测量边的一个角5mm处。
将标准板正确地置于仪器的测试位置上，调整千分表的读数至合适的起始值。
取出标准板，将砖的正面恰当地放在仪器的定位销上，记录离角5mm处的千分表读数。
如果是正方形砖，转动砖试样，得到4次测量值。
每块砖都重复上述步骤。
如果是长方形砖，分别使用合适尺寸的仪器来测量其长边和宽边的直角度。
测量精确到0.1mm。
⑤平整度的检验(弯曲度和翘曲度)选一台尺寸合适的仪器。
a尺寸大于40mm×40mm的砖将相应的标准板准确地放在3个定位支承销(SA，SB，SC)上，每个支承销的中心到砖边的距离为10mm，2个边部的千分表(DE，DC)离砖边的距离也是10mm，调整3个千分表(DD，DE，DC)的读数至合适的初始值(见图3.2.1)。
取出标准板，将一块砖的釉面或合适的面朝下置于仪器上，记录3个千分表的读数。
如果是正方形砖，转动砖试样，每块试样得到4次测量值。
每块砖重复上述步骤。
如果是长方形砖，分别使用合适尺寸的仪器，记录每块砖最大的中心弯曲度(DD)、边弯曲度(DE)和翘曲度(DC)。
测量精确到0.1mm。
b尺寸等于或小于40mm×40mm的砖为测定边弯曲度，将一把金属直尺靠在砖的测量边上，用塞尺测量直尺下的间隙。
中心弯曲度用同样方法测量，只是把金属直尺靠在砖的对角线上。
尺寸等于或小于40mm×40mm的砖不检验翘曲度。
⑥表面质量将砖的正面放置在1m远处垂直观察，砖表面用照度为300lx的灯光均匀地照射，检验被检验砖组的中心部分和每个角上的照度。
用肉眼观察被检验砖组(平时戴眼镜的可戴上眼镜)。
检验的准备和检验不应是同一个人。
砖表面的人为装饰效果不能算缺陷。
4) 测定结果① 长度和宽度的测量正方形砖的平均尺寸是四边测量结果的平均值。
试样的平均尺寸是40次测量的平均值。
长方形砖以对边二次测量的平均尺寸作为相应的平均尺寸，试样的长度和宽度的平均值各为20个测量值的平均值。
② 厚度的测量所有砖以4次测量值的平均值作为单块砖的平均厚度。
试样的平均厚度是40次测量值的平均值。
③ 边直度的测量边直度是指在砖的平面内，边的中央偏离直线的偏差。
这种测量只适用于砖的直边(见图9.2)。
图9.2 边直度边直度用百分比表示，用式(1)计算：边直度＝式中，C——测量边的中央偏离直线的偏差，mm；L——测量边长度，mm；④直角度的测量将砖的一个角紧靠着放在用标准板校正过的直角上(见图9.3)，测量它与标准直角的偏差。
图9.3 直角度直角度用百分比表示，用式(2)计算：直角度＝式中，δ——砖的测量边与标准板相应边在距转角5mm处测得的偏差值，mm； L——砖相邻两边的长度，mm。
⑤ 平整度的检验平整度的检验包括弯曲度和翘曲度。
弯曲度又分为中心弯曲度和边弯曲度。
中心弯曲度的定义如图9.4所示。
图9.4 中心弯曲度中心弯曲度以中心弯曲量占对角线长的百分数表示。
用式(3)计算：中心弯曲度＝式中，ΔC——砖的中心相对于砖平面的弯曲量，mm；D——砖的对角线长，mm。
正方形砖的边弯曲度的定义如图9.5所示。
图9.5 边弯曲度正方形砖以边弯曲量占边长的百分数表示。
用式(4)计算：边弯曲度＝式中，ΔS——砖的边弯曲量，mm；L——砖相邻两边的长度，mm。
若砖为长方形砖，边弯曲度以边弯曲量占对应边的长度(宽度)的百分数表示。
翘曲度的定义如图9.6所示。
图9.6 翘曲度翘曲度以翘曲量占对角线长的百分数表示。
用式(5)计算：翘曲度＝式中，ΔW——砖的翘曲量，mm；D——砖的对角线长，mm。
当砖有间隔凸缘时，翘曲度检验直接用翘曲量ΔW(mm)表示。
⑥ 表面质量以表面无缺陷砖的百分数表示。
(2) 吸水率、显气孔率、表观相对密度和容重的测定本方法适用于测定陶瓷饰面砖的吸水率、显气孔率、表观相对密度和容重。
1) 试验目的测定陶瓷饰面砖的吸水率、显气孔率、表观相对密度和容重，作为使用陶瓷饰面砖的技术依据。
2) 主要仪器设备①能在110±5℃温度下工作的烘箱。
能获得相同检测结果的微波、红外或其它干燥系统也可适用。
②供煮沸用适当的惰性材料制成的加热器。
③热源。
④能称量精确到试样质量0.01%的天平。
⑤去离子水或蒸馏水。
⑥干燥器。
⑦麂皮。
⑧吊环、绳索或篮子：能将试样放入水中悬吊称其质量。
⑨玻璃烧杯或者大小和形状与其类似的容器。
将试样用吊环吊在天平的一端，使试样完全浸入水中，试样和吊环不与容器的任何部分接触。
⑩能容纳所要求数量试样的足够大容积的真空箱和真空系统，而且能达到100kPa±1kPa的真空度并保持30min。
3) 测定步骤①将砖放在110±5℃的烘箱中干燥至恒重，即每隔24h的两次连续质量之差小于0.1%。
砖放在有硅胶或其它干燥剂的干燥器内冷却至室温，不能使用酸性干燥剂。
每块砖按表9.1的测量精度称量和记录。
表9.1 砖的质量和测量精度测量精度， g砖的质量m， g50≤m≤100 0.02100＜m≤500 0.05500＜m≤1000 0.251000＜m≤3000 0.50m＞3000 1.00②水的饱和a)煮沸法将砖竖直放在盛有去离子水或蒸馏水的加热器中，使砖互不接触。
砖的上部应保持有5cm深度的水。
在整个试验中都应保持高于砖5cm的水面。
将水加热至沸腾并保持煮沸2h。
然后切断热源，使砖完全浸泡在水中冷却4h±0.25h至室温。
也可用常温下的水或制冷器将样品冷却至室温。
将一块浸湿过的麂皮用手拧干，并将麂皮放在平台上轻轻地依次擦干每决砖的表面；对于凹凸或有浮雕的表面应用麂皮轻快地擦去表面水分，然后称重，记录每块试样的称量结果。
保持与干燥状态下的相同精度(见表3.2.1)。
b)真空法将砖竖直放入真空箱中，使砖互不接触。
抽真空至100kPa±1kPa并保持30min。
在保持真空的同时，加入足够的水将砖覆盖并高出5cm，停止抽真空，让砖浸泡15min，将一块浸湿过的麂皮用手拧干，并将麂皮放在平台上轻轻地依次擦干每决砖的表面；对于凹凸或有浮雕的表面应用麂皮轻快地擦去表面水分，然后立即称重，记录每块试样的称量结果。
保持与干燥状态下的相同精度(见表3.2.1)。
③悬挂称量称量真空法吸水后悬挂在水中的每块试样的质量(m3)，精确至0.01g。
称量时，将样品挂在天平一臂的吊环、绳索或篮子上。
实际称量前，将安装好并浸入水中的吊环、绳索或篮子放在天平上，使天平处于平衡位置。
吊环、绳索或篮子在水中的深度与放试样称量时的相同。
4) 测定结果在下面的计算中，假设1cm3水重1g，此假设室温下误差在0.3%以内。
① 吸水率砖的吸水率，用干砖质量的百分数表示。
a)煮沸法测定的吸水率Eb计算公式如式(6)：式中，Eb——用煮沸法测定的吸水率，代表水仅注入容易进入的气孔；m1——干砖的质量，g；m2b——在沸水中饱和的湿砖的质量，g。
b)真空法测定的吸水率Ev计算公式如式(7)：式中，Ev——用真空法测定的吸水率，代表水最大可能地注入所有气孔。
m1——同式(6)；m2v——真空法吸水饱和的湿砖的质量，g。
②显气孔率用式(8)确定表观体积V(cm3)：式中，V——砖的表观体积V，cm3；m2v——同式(7)；m3——真空法吸水饱和后悬挂在水中的砖的质量，g。
用式(9)、式(10)确定开口气孔部分V0和不透水部分V1的体积(cm3)：式中，V0——开口气孔体积，即水最大可能地注入的所有气孔的体积，cm3； m1——同式(6)；m2v——同式(7)。
式中，V1——不透水气孔部分的体积，cm3；m1——同式(6)；m3——真空法吸水饱和后悬挂在水中的砖的质量(同式(8))，g。
显气孔率P用试样的开口气孔体积与表观体积的关系式的百分数表示。
计算公式如式(11)：式中，P——显气孔率，%；m1——同式(6)；m2v——同式(7)；V——同式(8)；③ 表观相对密度试样不透水部分的表观相对密度T。
计算公式如式(12)：式中，T——试样不透水部分的表观相对密度；m1——同式(6)；m3——同式(8)。
