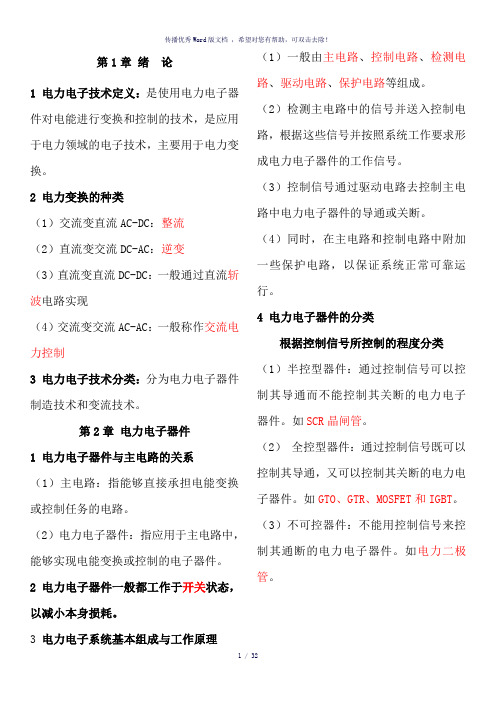

第1章绪论1 电力电子技术定义：是使用电力电子器件对电能进行变换和控制的技术，是应用于电力领域的电子技术，主要用于电力变换。
2 电力变换的种类（1）交流变直流AC-DC：整流（2）直流变交流DC-AC：逆变（3）直流变直流DC-DC：一般通过直流斩波电路实现（4）交流变交流AC-AC：一般称作交流电力控制3 电力电子技术分类：分为电力电子器件制造技术和变流技术。
第2章电力电子器件1 电力电子器件与主电路的关系（1）主电路：指能够直接承担电能变换或控制任务的电路。
（2）电力电子器件：指应用于主电路中，能够实现电能变换或控制的电子器件。
2 电力电子器件一般都工作于开关状态，以减小本身损耗。
3 电力电子系统基本组成与工作原理（1）一般由主电路、控制电路、检测电路、驱动电路、保护电路等组成。
（2）检测主电路中的信号并送入控制电路，根据这些信号并按照系统工作要求形成电力电子器件的工作信号。
（3）控制信号通过驱动电路去控制主电路中电力电子器件的导通或关断。
（4）同时，在主电路和控制电路中附加一些保护电路，以保证系统正常可靠运行。
4 电力电子器件的分类根据控制信号所控制的程度分类（1）半控型器件：通过控制信号可以控制其导通而不能控制其关断的电力电子器件。
如SCR晶闸管。
（2）全控型器件：通过控制信号既可以控制其导通，又可以控制其关断的电力电子器件。
如GTO、GTR、MOSFET和IGBT。
（3）不可控器件：不能用控制信号来控制其通断的电力电子器件。
如电力二极管。
根据驱动信号的性质分类（1）电流型器件：通过从控制端注入或抽出电流的方式来实现导通或关断的电力电子器件。
如SCR 、GTO 、GTR 。
（2）电压型器件：通过在控制端和公共端之间施加一定电压信号的方式来实现导通或关断的电力电子器件。
如MOSFET 、IGBT 。
根据器件内部载流子参与导电的情况分类（1）单极型器件：内部由一种载流子参与导电的器件。
如MOSFET 。
绵阳师范学院论坛目录第1章电力电子器件 (1)第2章整流电路 (4)第3章直流斩波电路 (20)第4章交流电力控制电路和交交变频电路 (26)第5章逆变电路 (31)第6章PWM控制技术 (35)第7章软开关技术 (40)第8章组合变流电路 (42)第1章电力电子器件1.使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。
或：uAK >0且u GK >0。
2.维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。
要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以，即降到维持电流以，便可使导通的晶闸管关断。
3.图1-43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、d2I、d3I与电流有效值I 1、I 2、I 3。
0π 4π a)2π0π 45ππ_4b)2π0π 22πc)图1-43晶闸管导电波形I m 2(+1) ≈0.2717I m解：a)I d1=12π ∫ I =112π ∫ ππ(I m sin ωt )d (ωt )=4ππI m sin ωtd (ωt )=422π2I mI m π2(22I d2=π ∫ 41b)π πI m sin ωtd (ωt )=34+ 12π≈0.4767I m +1) ≈0.5434I m 34I 2=1π ∫π π(I m sin ωt )d (ωt )=42I d3=12π ∫ 1π20c)3=2I m2I m d (ωt )=+12π≈0.6741I 14I m I 2π ∫ π 202I m d (ωt )=12I m4.上题中如果不考虑安全裕量,问100A 的晶闸管能送出的平均电流I d1、d2I、d3I各为1多少？这时，相应的电流最大值Im1、m2I、m3I各为多少?解：额定电流IT(AV) a)b)c)=100A的晶闸管，允许的电流有效值I=157A，由上题计算结果知I ≈m1I ≈ m2I0.4767≈329.35，Id1≈0.2717Im1≈89.48I0.674 1≈232.90,Id2≈0.5434Im2≈126.56I d3=14Im3=78.5I=2I=314,m35.GTO和普通晶闸管同为PNPN结构，为什么GTO能够自关断，而普通晶闸管不能？答：GTO和普通晶闸管同为PNPN结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2,分别具有共基极电流增益α1和α2，由普通晶闸管的分析可得，α1+α2=1是器件临界导通的条件。
