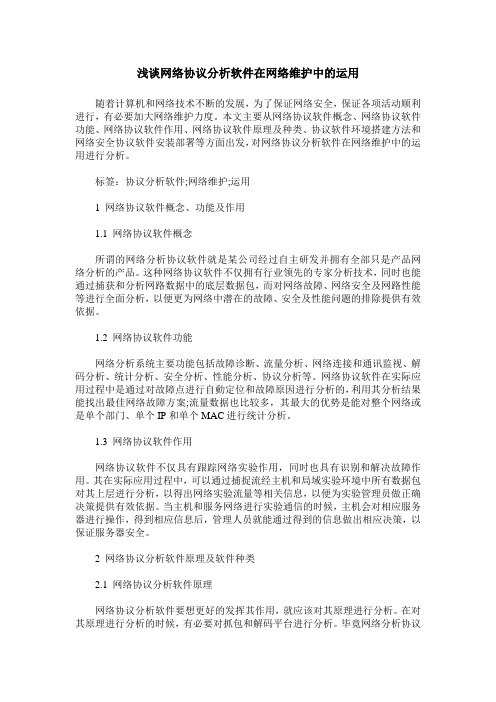

网络协议分析软件安装部署简介

浅谈网络协议分析软件在网络维护中的运用随着计算机和网络技术不断的发展，为了保证网络安全，保证各项活动顺利进行，有必要加大网络维护力度。

本文主要从网络协议软件概念、网络协议软件功能、网络协议软件作用、网络协议软件原理及种类、协议软件环境搭建方法和网络安全协议软件安装部署等方面出发，对网络协议分析软件在网络维护中的运用进行分析。

标签：协议分析软件;网络维护;运用1 网络协议软件概念、功能及作用1.1 网络协议软件概念所谓的网络分析协议软件就是某公司经过自主研发并拥有全部只是产品网络分析的产品。

这种网络协议软件不仅拥有行业领先的专家分析技术，同时也能通过捕获和分析网路数据中的底层数据包，而对网络故障、网络安全及网路性能等进行全面分析，以便更为网络中潜在的故障、安全及性能问题的排除提供有效依据。

1.2 网络协议软件功能网络分析系统主要功能包括故障诊断、流量分析、网络连接和通讯监视、解码分析、统计分析、安全分析、性能分析、协议分析等。

网络协议软件在实际应用过程中是通过对故障点进行自動定位和故障原因进行分析的，利用其分析结果能找出最佳网络故障方案;流量数据也比较多，其最大的优势是能对整个网络或是单个部门、单个IP和单个MAC进行统计分析。

1.3 网络协议软件作用网络协议软件不仅具有跟踪网络实验作用，同时也具有识别和解决故障作用。

其在实际应用过程中，可以通过捕捉流经主机和局域实验环境中所有数据包对其上层进行分析，以得出网络实验流量等相关信息，以便为实验管理员做正确决策提供有效依据。

当主机和服务网络进行实验通信的时候，主机会对相应服务器进行操作，得到相应信息后，管理人员就能通过得到的信息做出相应决策，以保证服务器安全。

2 网络协议分析软件原理及软件种类2.1 网络协议分析软件原理网络协议分析软件要想更好的发挥其作用，就应该对其原理进行分析。

在对其原理进行分析的时候，有必要对抓包和解码平台进行分析。

毕竟网络分析协议是通过捕获通信报的形式将信息交给上层协议的，再经过上层协议处理模块进行相应处理才能实现网络分析的。

网络协议分析软件EtherealEthereal使用手册使用手册贺思德申浩如2007年7月目录第￥章 网络协议分析软件Ethereal使用手册 ￥.1 网络协议分析概述￥.2 网络协议分析软件Ethereal简介￥.2.1 Ethereal概述1. Ethereal的用户界面简介2. 在网络中部署Ethereal￥.2.2 下载和安装￥.2.3 Ethereal的使用1. Ethereal的主界面2. Ethereal的菜单及其使用￥.2.4 Ethereal过滤器（Filters）的使用1. 捕获过滤规则的书写2. 显示过滤规则的书写第￥章 网络协议分析软件Ethereal本章介绍网络协议分析软件Ethereal ，包括两个方面：1）网络协议分析和网络嗅探的概念和工作原理；2）网络协议分析软件Ethereal 的使用方法。

网络协议数据分析用于捕获真实网络的数据流，通过分析这些数据以确定在网络上发生了什么事情，用于网络安全管理、故障诊断、黑客追踪等。

本章首先介绍网络协议分析的概念及其工作原理，接着详细讲解网络协议分析软件Ethereal 的使用，包括界面介绍、在网络系统中的捕获位置选择、软件安装、过滤器的使用等。

Ethereal 主界面上的各种操作菜单的介绍包括：文件菜单（File ）、编辑菜单（Edit ）、包捕获菜单（Capture ）、分析菜单（Analyze ）、统计菜单（Statistics ）。

还介绍捕获过滤器和显示过滤器的表达式书写等。

学习使用Ethereal ，必须把握以下几点：1）理解和熟悉ICP/IP 网络协议的基础知识。

必须对所监测的网络及其协议有清楚的理解，尤其是网络各层协议的工作过程、协议字段的含义及表现形式。

2）要多阅读分析网络包的捕获实例。

建议读者亲自捕获一些自己的真实网络上的数据包，以这些包为实验材料进行各种功能的练习，这样才能领会Ethereal 每项功能设计的用意所在，提高自己对网络真实数据的分析判读能力。

网络分析SNIFFER软件的使用介绍Sniffer（嗅探器）就是利用计算机的网络接口截获目的地为其他计算机的数据报文的一种技术。

该技术被广泛应用于网络维护和管理方面，它工作的时候就像一部被动声纳，默默的接收着来自网络的各种信息，通过对这些数据的分析，网络管理员可以深入了解网络当前的运行状况，以便找出所关心的网络中潜在的问题。

Sniffer技术简介数据在网络上是以很小的称为“帧”（又称：包）的单位传输的，帧由多个部分组成，不同的部分对应不同的信息以实现相应的功能，例如，以太网的前12个字节存放的是源地址和目的地址，这些数据告诉网络该帧的来源和去处。

其余的部分存放实际用户数据、TCP/IP 的报头或IPX报头等等。

帧是根据通讯所使用的协议，由网络驱动程序按照一定规则生成，然后通过网络接口卡（网络接口卡，在局域网中一般指网卡）发送到网络中，通过网线传送到它们的目的主机，在目的主机的一端按照同样的通讯协议执行相反的过程。

接收端机器的网络接口卡捕获到这些帧，并告诉操作系统有新的帧到达，然后对其进行存储。

在正常情况下，网络接口卡读入一帧并进行检查，如果帧中携带的目的地址（这里的目的地址是指物理地址而非IP地址，该地址是网络设备的唯一性标志）和自己的物理地址一致或者是广播地址（就是被设定为一次性发送到网络所有主机的特殊地址，当目标地址为该地址时，所有的网络接口卡都会接收该帧），网络接口卡通过产生一个硬件中断引起操作系统注意，然后将帧中所包含的数据传送给系统进一步处理，否则就将这个帧丢弃。

我们可以想象到这样一种特别的情况：如果网络中某个网络接口卡的物理地址不确定呢（这可以通过本地网络接口卡设置成“混杂”状态来实现）？网络接口卡会如何处理收到的帧呢？实际的情况是该网络接口卡将接收所有在网络中传输的帧，无论该帧是广播的还是发向某一指定地址的，这就形成了监听。

如果某一台主机被设置成这种监听模式，它就成了一个Sniffer。

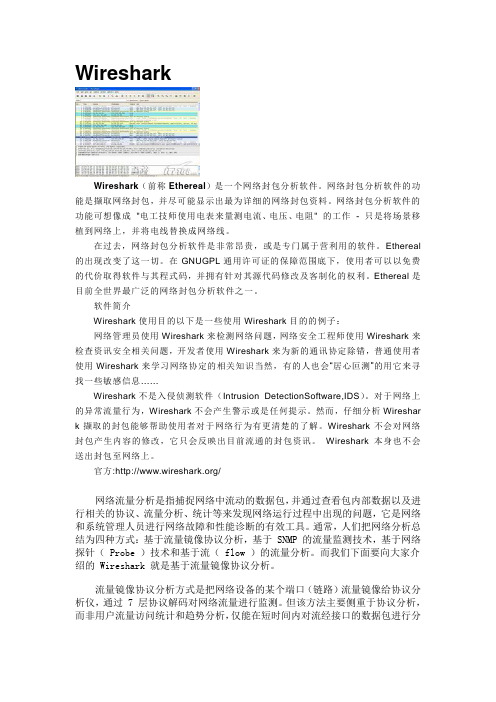

WiresharkWireshark（前称Ethereal）是一个网络封包分析软件。

网络封包分析软件的功能是撷取网络封包，并尽可能显示出最为详细的网络封包资料。

网络封包分析软件的功能可想像成"电工技师使用电表来量测电流、电压、电阻" 的工作- 只是将场景移植到网络上，并将电线替换成网络线。

在过去，网络封包分析软件是非常昂贵，或是专门属于营利用的软件。

Ethereal 的出现改变了这一切。

在GNUGPL通用许可证的保障范围底下，使用者可以以免费的代价取得软件与其程式码，并拥有针对其源代码修改及客制化的权利。

Ethereal是目前全世界最广泛的网络封包分析软件之一。

软件简介Wireshark使用目的以下是一些使用Wireshark目的的例子：网络管理员使用Wireshark来检测网络问题，网络安全工程师使用Wireshark来检查资讯安全相关问题，开发者使用Wireshark来为新的通讯协定除错，普通使用者使用Wireshark来学习网络协定的相关知识当然，有的人也会“居心叵测”的用它来寻找一些敏感信息……Wireshark不是入侵侦测软件（Intrusion DetectionSoftware,IDS）。

对于网络上的异常流量行为，Wireshark不会产生警示或是任何提示。

然而，仔细分析Wireshar k撷取的封包能够帮助使用者对于网络行为有更清楚的了解。

Wireshark不会对网络封包产生内容的修改，它只会反映出目前流通的封包资讯。

Wireshark本身也不会送出封包至网络上。

官方:/网络流量分析是指捕捉网络中流动的数据包，并通过查看包内部数据以及进行相关的协议、流量分析、统计等来发现网络运行过程中出现的问题，它是网络和系统管理人员进行网络故障和性能诊断的有效工具。

通常，人们把网络分析总结为四种方式：基于流量镜像协议分析，基于 SNMP 的流量监测技术，基于网络探针（ Probe ）技术和基于流（ flow ）的流量分析。

Yonyou U9 V3.0 商业分析安装部署说明用友优普信息技术有限公司2014年10月Yonyou U9 V3.0商业分析安装部署说明目录第1章安装部署方案 (1)1.1网络拓扑解决方案 (1)1.2软件环境要求 (2)1.3U9和U9商业分析安装部署说明 (2)第2章产品安装 (3)2.1安装前注意事项 (3)2.2安装时注意事项 (3)2.3使用前注意事项 (5)2.4安装盘内容 (7)2.5安装步骤 (7)2.5.1启动分析报表工具安装程序 (7)2.5.2具体安装过程 (7)第3章产品升级方案 (14)附注 (14)附一、W INDOWS S ERVER 2008上安装IIS的方法 (14)附二、W INDOWS S ERVER 2012上安装IIS的方法 (18)Yonyou U9 V3.0商业分析安装部署说明第1页第1章 安装部署方案1.1网络拓扑解决方案图1-1 U9商业分析 网络部署解决方案U9商业分析从U9的数据库中提取数据进行报表分析，所以U9商业分析的服务器需要与U9的服务器部署在同一局域网内。

本产品的推荐配置为2*CPU p4 2.8GHZ 以上 内存建议4G 以上，最好有8G ，硬盘空余空间10G 以上，考虑U9的硬件需求，推荐U9商业分析服务器与U9服务器分离部署，以保证U9商业分析查询效率，同时保证U9业务操作的效率。

U9商业分析需要从U9的数据库服务器抽取数据，根据网络不同，有如下两种应用：1. 子公司与集团间有DDN 等专线U9商业分析服务器直接与分公司数据库服务器连接，抽取数据。

后续数据查询、分析Yonyou U9 V3.0商业分析安装部署说明 第2页时可以断开连接。

2. 子公司与集团间没有DDN 等专线集团需要建立与各分子公司相对应的账套，使用数据复制等方式将分子公司数据实时更新到集团，同时集团的子公司数据源指定到“克隆”的账套，U9商业分析服务器将直接从“克隆”账套抽取数据，“克隆”账套的服务器需要与U9商业分析服务器位于同一局域网内。

wireshark使用方法Wireshark使用方法。

Wireshark是一款开源的网络协议分析软件，它可以帮助用户捕获和分析网络数据包，以便深入了解网络通信情况。

本文将介绍Wireshark的基本使用方法，帮助用户快速上手并进行网络数据包的分析。

1. 下载和安装Wireshark。

首先，你需要从Wireshark官方网站上下载最新版本的Wireshark软件。

在安装过程中，你可以选择是否安装WinPcap，这是一个用于捕获和传输网络数据包的库。

安装完成后，你可以通过在命令行中输入wireshark命令或者在图形界面中点击Wireshark图标来启动Wireshark软件。

2. 开始捕获数据包。

一旦Wireshark软件启动，你将看到一个界面，其中列出了可用的网络接口。

你可以选择一个网络接口并点击“开始”按钮来开始捕获数据包。

在捕获过程中，Wireshark将显示实时的数据包信息，包括源IP地址、目标IP地址、协议类型等。

3. 过滤数据包。

Wireshark可以捕获大量的数据包，为了更好地分析数据，你可以使用过滤器来筛选出你感兴趣的数据包。

在过滤栏中输入过滤条件，比如“ip.src==192.168.1.1”可以只显示源IP地址为192.168.1.1的数据包。

通过合理设置过滤条件，你可以快速找到你需要的数据包，减少分析的复杂度。

4. 分析数据包。

一旦你捕获到了感兴趣的数据包，你可以对其进行详细的分析。

Wireshark可以解析各种协议，包括TCP、UDP、HTTP等，你可以查看每个数据包的详细信息，比如头部信息、数据内容等。

通过分析数据包，你可以了解网络通信的细节，发现潜在的问题并进行故障排除。

5. 统计和图形化分析。

除了分析单个数据包，Wireshark还提供了统计和图形化分析的功能，帮助用户更好地理解网络通信情况。

你可以通过Wireshark生成各种统计报表，比如流量统计、协议分布等。

此外，Wireshark还支持生成各种图表，比如时序图、饼图等，帮助用户直观地了解网络通信情况。

网络协议分析与设计实验报告五、实验结果与分析（含程序、数据记录及分析和实验总结等）：1、SMTP报文是如何封装的？客户端软件在发送时，向SMTP服务器发送了哪些SMTP报文？SMTP 服务器的响应信息是什么？请列出上述SMTP报文和SMTP服务器的响应信息。

依次封装在tcp报文的数据区域，ip数据包的数据区域，以太网帧的数据区域。

三次握手建立连接00 0F E2 45 B9 C2 00 E5 7C 07 DF 45 08 00 45 0000 40 CE F2 40 00 40 06 79 87 0A 84 FE 9F DC B50C 65 08 B7 00 6E 93 9D 52 22 00 00 00 00 B0 02FF FF 54 DB 00 00 02 04 05 B4 01 03 03 03 01 0108 0A 00 00 00 00 00 00 00 00 01 01 04 02 0C2、POP3报文是如何封装的？在使用客户端软件接收时，向POP3服务器发送了哪些POP报文？POP3服务器的响应信息是什么？请列出上述POP3报文和POP3服务器的响应信息。

依次封装在tcp报文的数据区域，ip数据包的数据区域，以太网帧的数据区域。

三次握手建立连接00 E5 7C 07 DF 45 00 0F E2 45 B9 C2 08 00 45 0000 34 00 00 40 00 35 06 53 86 DC B5 0C 65 0A 84FE 9F 00 6E 08 B7 6B 9C 45 4F 93 9D 52 23 80 1216 D0 C6 21 00 00 02 04 05 B4 01 01 04 02 01 0303 07 003、给出利用TCP连接工具与SMTP/POP3服务器建立TCP连接后，利用SMTP/POP3命令发送和4、使用16进制形式分别各给出一个封装了SMTP/POP3命令的物理帧，并对其中帧头、IP头、TCP头的取值进行解释。

试析网络协议分析软件在网络维护中的运用作者：袁俊来源：《数字化用户》2013年第28期【摘要】如今经济不断发展，计算机网络技术也得到高速进步，和人们的生产生活都紧密相关，也在很大程度上给人们带来了很多的便利。

文章主要介绍了网络分析软件在网络维护中的运用，以及如何在网络平台中搭建网络协议分析软件，并提出了使用网络协议分析软件来提高网络维护质量。

【关键词】网络分析软件网络维护流量分析如今计算机网络技术高速发展，随着也产生了各种各样的安全隐患，因此人们更加重视网络安全。

计算机网络技术发展到今天，依然受到各种各样的黑客攻击和病毒攻击，导致使用者个人信息被窃取或是操作不能顺利进行。

当计算机网络受到攻击时，怎样进行处理和分析，是现在网络维护需要解决的重点问题。

在这时就应该知道网络中各个主机、网段以及在运行中做什么，有什么特殊情况出现以及流量的分布等问题。

并根据这些出现的问题，利用网络分析软件来对其进行相关分析处理。

本文主要从网络协议软件概念、网络协议软件功能以及搭建方法进行了分析，说明了网络协议分析软件在网络维护中的重要作用[1]。

一、什么是网络协议软件（一）网络协议软件概念什么是网络分析协议软件，其实指的就是某个软件公司进行自主研发，而且产品具有网络分析能力。

这样的网络协议软件，不光可以代表软件行业的专业软件分析技术，还可以对网络数据中的底层数据包进行分析和获取，并且可以全面分析在网络中存在的故障、性能和安全问题等，为提前预防在网络故障和网络安全提供一个有力的依据。

（二）网络分析软件工作原理网络分析软件在运行过程中，其中最重要的两个基本部件就是解码和抓包。

网络分析软件在工作中先要抓取所需的通信数据包，在获取成功后再上传给上层协议处理模块进行分析解码，在进行完成后还需要进行还原和分析，这些步骤顺利完成都需要依靠协议特征使用协议解析模块进行处理。

在如今的IP网络中，协议种类在应用层和物理层都比较多，而且都在不断进行发展，在多数情况下网络分析软件采用的插件技术和协议分析技术都是层次化。
