AutoCAD2007 简明讲义与上机指导第一章 AutoCAD2007根底知识及坐标系统本章介绍AutoCAD2007根底知识及坐标系统和数据输入，内容包括Auto2007的功能概述，AutoCAD2007的软硬件环境，操作界面，快捷方式，功能键的使用，AutoCAD2007的坐标系和坐标。
1.1AutoCAD2007的开展与应用电脑辅助设计 (Computer Aided Design ，简写为 CAD) ，是指用电脑的计算功能和高效的图形处理能力，对产品进行辅助设计分析、修改和优化。
它综合了电脑知识和工程设计知识的成果，并且随着电脑硬件性能和软件功能的不断提高而逐渐完善。
电脑辅助设计技术问世以来，己逐步成为电脑应用学科中一个重要的分支。
它的出现使设计人员从繁琐的设计工作中解脱出来，充分发挥自己的创造性，对缩短设计周期、降低本钱起到了巨大的作用。
AutoCAD 是由美国 Autodesk 公司于 20 世纪 80 年代初为电脑上应用 CAD 技术而开发的绘图程序软件包，经过不断的完善，已经成为强有力的绘图工具，并在国际上广为流行。
AutoCAD 可以绘制任意二维和三维图形，与传统的手工绘图相比，用 AutoCAD 绘图速度更快，精度更高，且便于修改，已经在航空航天、造船、建筑、机械、电子、化工、轻纺等很多领域得到了广泛的应用，并取得了丰硕的成果和巨大的经济效益。
AutoCAD 具有良好的用户界面，通过其交互式菜单便可以进行各种操作，智能化多文档设计环境。
AutoCAD 设计中心使得非电脑专业的工程技术人员也能够很快地学会使用，并在不断的实践中更好地理解它的各种特性和功能，掌握它的各种应用和开发技巧，从而不断提高工作效率。
AutoCAD 具有广泛的适应性，它可以在 MS-DOS 、 UNIX 、 OS ／ 2 、 Apple 、 Macintoshl 等操作系统支持下的各种微型电脑和工作站上运行，并支持分辨率为 320X 200 ～ 2 048X l 024 的各种图形显示设备 40 多种，以及数字仪和鼠标器 30 多种，绘图仪和打印机 20 种，这为 CAD 的普及创造了条件。
AutoCAD建筑绘图电子教案第一章：AutoCAD基本操作1.1 教学目标了解AutoCAD在建筑绘图中的应用熟悉AutoCAD软件的界面与操作学会设置绘图环境和工作空间1.2 教学内容AutoCAD简介与界面组成软件的启动与退出鼠标和键盘操作技巧快捷键的运用绘图环境设置视图控制图层管理1.3 教学方法讲解与示范相结合学生跟随老师操作练习互动提问与解答1.4 教学资源AutoCAD软件教学PPT练习文件1.5 教学步骤1. 讲解AutoCAD在建筑绘图中的应用2. 示范启动AutoCAD并熟悉界面3. 讲解绘图环境的设置4. 示范视图控制和图层管理5. 学生跟随老师操作练习第二章：建筑绘图基础2.1 教学目标学会使用AutoCAD绘制基本建筑元素熟悉建筑绘图的基本规范和标准2.2 教学内容建筑绘图的基本规范与标准建筑元素的表达方法点的绘制线的绘制面的绘制文字和尺寸的标注2.3 教学方法讲解与示范相结合学生跟随老师操作练习互动提问与解答2.4 教学资源教学PPT练习文件2.5 教学步骤1. 讲解建筑绘图的基本规范与标准2. 示范建筑元素的绘制方法3. 学生跟随老师操作练习4. 互动提问与解答第三章：建筑平面图的绘制3.1 教学目标学会使用AutoCAD绘制建筑平面图熟悉建筑平面图的绘制方法和步骤3.2 教学内容建筑平面图的定义与作用建筑平面图的绘制方法和步骤常见建筑平面图的绘制技巧建筑平面图的标注3.3 教学方法讲解与示范相结合学生跟随老师操作练习互动提问与解答3.4 教学资源教学PPT练习文件3.5 教学步骤1. 讲解建筑平面图的定义与作用2. 示范建筑平面图的绘制方法和步骤3. 学生跟随老师操作练习4. 互动提问与解答第四章：建筑立面图的绘制4.1 教学目标学会使用AutoCAD绘制建筑立面图熟悉建筑立面图的绘制方法和步骤4.2 教学内容建筑立面图的定义与作用建筑立面图的绘制方法和步骤常见建筑立面图的绘制技巧建筑立面图的标注4.3 教学方法讲解与示范相结合学生跟随老师操作练习互动提问与解答4.4 教学资源教学PPT练习文件4.5 教学步骤1. 讲解建筑立面图的定义与作用2. 示范建筑立面图的绘制方法和步骤3. 学生跟随老师操作练习4. 互动提问与解答第五章：建筑剖面图的绘制5.1 教学目标学会使用AutoCAD绘制建筑剖面图熟悉建筑剖面图的绘制方法和步骤5.2 教学内容建筑剖面图的定义与作用建筑剖面图的绘制方法和步骤常见建筑剖面图的绘制技巧建筑剖面图的标注5.3 教学方法讲解与示范相结合学生跟随老师操作练习互动提问与解答5.4 教学资源教学PPT练习文件5.5 教学步骤1. 讲解建筑剖面图的定义与作用2. 示范建筑剖面图的绘制方法和步骤3. 学生跟随老师操作练习4. 互动提问与解答第六章：建筑详图的绘制6.1 教学目标学会使用AutoCAD绘制建筑详图熟悉建筑详图的绘制方法和步骤6.2 教学内容建筑详图的定义与作用建筑详图的绘制方法和步骤常见建筑详图的绘制技巧建筑详图的标注6.3 教学方法讲解与示范相结合学生跟随老师操作练习互动提问与解答6.4 教学资源教学PPT练习文件6.5 教学步骤1. 讲解建筑详图的定义与作用2. 示范建筑详图的绘制方法和步骤3. 学生跟随老师操作练习4. 互动提问与解答第七章：建筑模型的建立7.1 教学目标学会使用AutoCAD建立建筑模型熟悉建筑模型的建立方法和步骤7.2 教学内容建筑模型的定义与作用建筑模型的建立方法和步骤常见建筑模型的建立技巧建筑模型的材质和贴图7.3 教学方法讲解与示范相结合学生跟随老师操作练习互动提问与解答7.4 教学资源教学PPT练习文件7.5 教学步骤1. 讲解建筑模型的定义与作用2. 示范建筑模型的建立方法和步骤3. 学生跟随老师操作练习4. 互动提问与解答第八章：建筑动画的制作8.1 教学目标学会使用AutoCAD制作建筑动画熟悉建筑动画的制作方法和步骤8.2 教学内容建筑动画的定义与作用建筑动画的制作方法和步骤常见建筑动画的制作技巧建筑动画的输出和播放8.3 教学方法讲解与示范相结合学生跟随老师操作练习互动提问与解答8.4 教学资源教学PPT练习文件8.5 教学步骤1. 讲解建筑动画的定义与作用2. 示范建筑动画的制作方法和步骤3. 学生跟随老师操作练习4. 互动提问与解答第九章：建筑可视化的实现9.1 教学目标学会使用AutoCAD实现建筑可视化熟悉建筑可视化的实现方法和步骤9.2 教学内容建筑可视化的定义与作用建筑可视化的实现方法和步骤常见建筑可视化的实现技巧建筑可视化的输出和展示9.3 教学方法讲解与示范相结合学生跟随老师操作练习互动提问与解答9.4 教学资源教学PPT练习文件9.5 教学步骤1. 讲解建筑可视化的定义与作用2. 示范建筑可视化的实现方法和步骤3. 学生跟随老师操作练习4. 互动提问与解答第十章：建筑绘图的综合实践10.1 教学目标综合运用AutoCAD进行建筑绘图提高建筑绘图的综合能力和技巧10.2 教学内容综合建筑绘图的流程与方法建筑绘图的修改和调整建筑绘图的输出和归档10.3 教学方法讲解与示范相结合学生跟随老师操作练习互动提问与解答10.4 教学资源AutoCAD软件练习文件10.5 教学步骤1. 讲解综合建筑绘图的流程与方法2. 示范建筑绘图的修改和调整3. 学生跟随老师操作练习4. 互动提问与解答5. 学生独立完成建筑绘图的综合实践重点和难点解析一、AutoCAD基本操作：理解并熟练运用AutoCAD的各种基本操作，如界面熟悉、绘图环境设置、视图控制和图层管理等。

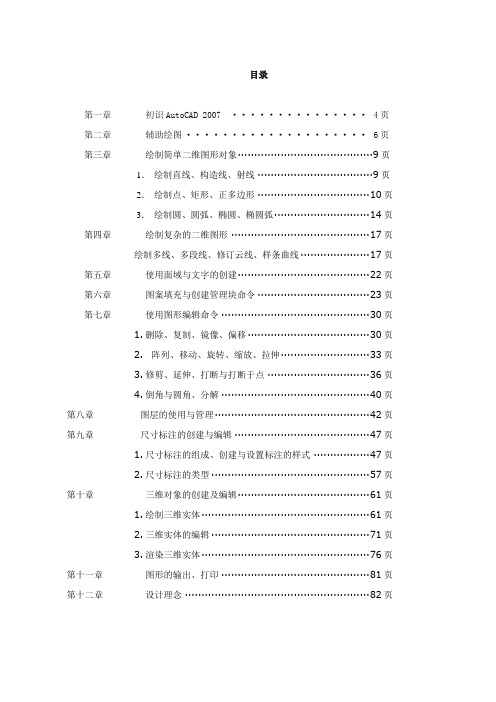

目录第一章初识AutoCAD 2007 ··············· 4页第二章辅助绘图···················· 6页第三章绘制简单二维图形对象·········································9页1．绘制直线、构造线、射线 ···································9页2．绘制点、矩形、正多边形 ··································10页3．绘制圆、圆弧、椭圆、椭圆弧·····························14页第四章绘制复杂的二维图形 ··········································17页绘制多线、多段线、修订云线、样条曲线·····················17页第五章使用面域与文字的创建········································22页第六章图案填充与创建管理块命令··································23页第七章使用图形编辑命令 ·············································30页1.删除、复制、镜像、偏移·····································30页2.阵列、移动、旋转、缩放、拉伸···························33页3.修剪、延伸、打断与打断于点 ·······························36页4.倒角与圆角、分解 ·············································40页第八章图层的使用与管理···············································42页第九章尺寸标注的创建与编辑 ·········································47页1.尺寸标注的组成、创建与设置标注的样式 ·················47页2.尺寸标注的类型················································57页第十章三维对象的创建及编辑········································61页1.绘制三维实体···················································61页2.三维实体的编辑················································71页3.渲染三维实体···················································76页第十一章图形的输出、打印 ·············································81页第十二章设计理念 ························································82页前言Auto CAD是由美国Autodesk公司开发的专门用于计算机绘图设计的软件，Auto CAD 的绘图功能、三维绘图功能非常强大，可以绘制出逼真的模型，目前Auto CAD己经广泛应用于机械、建筑、电子、航天和水利等工程领域。
cad2007建筑绘图完整教程CAD可以绘制很多行业的图纸，不同行业有不同的标注，接下来就是店铺精心整理的一些关于cad2007建筑绘图完整教程的相关资料，供你参考。
cad2007建筑绘图完整教程建筑cad的梁、板平面图目的：深化TSSD的计算机结构制图概念，初步了解楼板、钢筋、文字的绘图方法。
准备工作：打开x:\TSSD14\Sample\exam2b.dwg。
一.绘制梁线1. 绘制主梁菜单：TS平面→梁→轴线布梁(梁平面→轴线布梁)填写好梁的绘制参数，同时命令行出现下面提示：通过上一个练习，我们已经对TSSD的梁线绘制命令已经有了一个初步的了解。
现在，我们首先使用轴线布梁的命令来绘制主梁。
点取菜单后，先按错误!未找到引用源。
窗选轴线交点的第一角<退出>: 图 17 中P1点另一角 /D-多边形<退出>: 图 17 中P2点现在，我们可以看到，图形上有轴线的部分都已经布置上了梁线。
首先添加两条辅助轴线。
2.在cad中辅助轴线菜单：TS平面→轴网→添加轴线(轴网→添加轴线)点取菜单后，命令行出现下面提示：拾取参考轴线<退出>: 图 17 中P3点输入新轴线的偏移距离<退出>: 3000回车输入轴线编号<无>: 1/A回车拾取参考轴线<退出>: 图 17 中P4点输入新轴线的偏移距离<退出>: 3000回车输入轴线编号<无>: 1/B回车拾取参考轴线<退出>: 回车通过以上的操作，我们已经添加了2条辅助轴线：1/A轴和1/B 轴。
下面，我们通过这两条轴线形成的交点，来添加次梁线。
3. 绘制次梁菜单：TS平面→梁→画直线梁(梁平面→画直线梁)点取菜单后，先按图 19填写好梁的绘制参数，同时命令行出现下面提示：点取梁线起点<退出>: 图 17 中P5点点取梁线终点<退出>: 图 17 中P6点点取梁线起点 U-回退<退出>: 图 17 中P7点点取梁线终点<退出>: 图 17 中P8点点取梁线起点 U-回退<退出>: 回车现在，所有的梁线均已绘制完成，梁线相交部分已有程序自动处理好。
AutoCAD教案(含教学整体设计及教学过程)第一章：AutoCAD简介1.1 教学目标让学生了解AutoCAD的基本概念和功能。
让学生掌握AutoCAD的基本操作和界面布局。
1.2 教学内容AutoCAD的定义和发展历程。
AutoCAD的主要功能和应用领域。
AutoCAD的界面布局和基本操作。
1.3 教学过程介绍AutoCAD的概念和功能。
演示AutoCAD的基本操作和界面布局。
让学生进行实际操作，熟悉AutoCAD的基本功能。
第二章：绘图基础2.1 教学目标让学生掌握AutoCAD的绘图基础，包括坐标系、图层、线型和颜色。
2.2 教学内容AutoCAD的坐标系和坐标输入方式。
图层的创建、删除和管理。
线型和颜色的设置和使用。
2.3 教学过程讲解AutoCAD的坐标系和坐标输入方式。
演示图层的创建、删除和管理。
演示线型和颜色的设置和使用。
让学生进行实际操作，掌握绘图基础。
第三章：基本绘图命令3.1 教学目标让学生掌握AutoCAD的基本绘图命令，包括直线、圆、矩形等。
3.2 教学内容直线、圆、矩形等基本图形的绘制方法。
绘图命令的输入方式和相关参数设置。
3.3 教学过程讲解直线、圆、矩形等基本图形的绘制方法。
演示绘图命令的输入方式和相关参数设置。
让学生进行实际操作，熟悉基本绘图命令。
第四章：基本编辑命令4.1 教学目标让学生掌握AutoCAD的基本编辑命令，包括移动、复制、旋转等。
4.2 教学内容移动、复制、旋转等基本编辑命令的使用方法。
编辑命令的快捷键和相关参数设置。
4.3 教学过程讲解移动、复制、旋转等基本编辑命令的使用方法。
演示编辑命令的快捷键和相关参数设置。
让学生进行实际操作，掌握基本编辑命令。
第五章：尺寸标注5.1 教学目标让学生掌握AutoCAD的尺寸标注命令，包括线性标注、角度标注等。
5.2 教学内容线性标注、角度标注等尺寸标注命令的使用方法。
标注样式和标注间距的设置。
5.3 教学过程讲解线性标注、角度标注等尺寸标注命令的使用方法。
AutoCAD建筑绘图电子教案第一章：AutoCAD 2024基础知识1.1 课程介绍了解AutoCAD在建筑绘图领域的应用熟悉AutoCAD 2024的操作界面掌握AutoCAD的基本操作命令1.2 界面介绍认识菜单栏、工具栏、状态栏等界面元素熟悉视图控制和图层管理功能1.3 基本操作学会创建、保存、打开和关闭图形文件掌握鼠标和键盘操作技巧学习绘制和编辑线段、圆、矩形等基本图形1.4 实践练习绘制一个简单的建筑平面图熟悉图层管理和视图控制功能第二章：建筑绘图标准与规范2.1 建筑绘图标准了解建筑绘图的国家标准和行业标准熟悉建筑图纸的组成和命名规则2.2 建筑绘图规范学习建筑图纸的标注、符号和图例掌握建筑绘图中的文字和表格处理方法2.3 实践练习练习绘制建筑平面图、立面图和剖面图掌握建筑图纸的标注和图例规范第三章：建筑平面图绘制3.1 平面图概述了解建筑平面图的定义和作用熟悉建筑平面图的绘制方法和步骤3.2 建筑平面图绘制技巧学习使用AutoCAD绘制建筑平面图的常用命令掌握建筑平面图的尺寸标注和文字说明3.3 实践练习绘制一个简单的建筑平面图熟悉建筑平面图的绘制方法和技巧第四章：建筑立面图与剖面图绘制4.1 立面图与剖面图概述了解建筑立面图和剖面图的定义和作用熟悉立面图和剖面图的绘制方法和步骤4.2 建筑立面图与剖面图绘制技巧学习使用AutoCAD绘制立面图和剖面图的常用命令掌握立面图和剖面图的尺寸标注和文字说明4.3 实践练习绘制一个简单的建筑立面图和剖面图熟悉建筑立面图和剖面图的绘制方法和技巧第五章：建筑透视图绘制5.1 透视图概述了解建筑透视图的定义和作用熟悉建筑透视图的绘制方法和步骤5.2 建筑透视图绘制技巧学习使用AutoCAD绘制透视图的常用命令掌握建筑透视图的尺寸标注和文字说明5.3 实践练习绘制一个简单的建筑透视图熟悉建筑透视图的绘制方法和技巧第六章：建筑三维模型绘制6.1 三维模型概述了解建筑三维模型的定义和作用熟悉建筑三维模型的绘制方法和步骤6.2 建筑三维模型绘制技巧学习使用AutoCAD绘制建筑三维模型的常用命令掌握建筑三维模型的尺寸标注和文字说明6.3 实践练习绘制一个简单的建筑三维模型熟悉建筑三维模型的绘制方法和技巧第七章：建筑模型渲染与输出7.1 渲染概述了解建筑模型渲染的定义和作用熟悉建筑模型渲染的步骤和技巧7.2 建筑模型渲染设置学习使用AutoCAD的渲染工具进行设置掌握材质、光源、贴图等渲染参数的调整7.3 输出与打印学习将建筑模型输出为图片或视频格式熟悉建筑模型的打印设置和输出要求7.4 实践练习对之前绘制的三维模型进行渲染并输出熟悉建筑模型渲染和输出的方法和技巧第八章：建筑绘图协同与共享8.1 协同概述了解建筑绘图协同的意义和优势熟悉AutoCAD的协同工作模式8.2 共享与协作学习使用AutoCAD的文件共享和协作功能掌握建筑绘图团队的协作技巧8.3 版本控制与更新了解建筑绘图文件的版本控制方法熟悉文件的更新和同步技巧8.4 实践练习练习建筑绘图团队的协同工作熟悉共享、协作和版本控制的方法和技巧第九章：建筑绘图实战案例分析9.1 案例概述了解实际建筑绘图项目的要求和流程熟悉案例项目的图纸内容和设计理念9.2 案例分析学习AutoCAD在实际建筑绘图中的应用技巧掌握案例项目的绘图方法和步骤9.3 实践练习分析并绘制案例项目的建筑图纸熟悉实际建筑绘图项目的操作方法和技巧第十章：建筑绘图技巧与优化10.1 绘图技巧学习建筑绘图中的高效操作技巧掌握AutoCAD的快捷键和使用方法10.2 绘图优化了解建筑绘图文件的优化方法和技巧熟悉提高绘图效率和质量的方法10.3 实践练习运用绘图技巧和优化方法完成一个建筑绘图项目提高建筑绘图的效率和质量10.4 课程总结回顾整个AutoCAD建筑绘图电子教案的学习内容总结建筑绘图的要点和技巧探讨建筑绘图的发展趋势和新技术应用重点和难点解析重点环节1：界面介绍界面布局和功能区域划分是初学者掌握AutoCAD的关键，理解各部分的作用对于高效操作至关重要。
AutoCAD 2007主编：王黎军贵州省建设学校2010年7月8日（版权所有，禁止传播）第一章基础知识1、AoutCAD2004的工作界面：绘图窗口；下拉菜单栏；工具按钮条；十字光标；屏幕滚动条；命令提示窗口；状态栏；坐标系图标；右键快捷菜单。
2、十字光标的状态：（1）“”命令提示状态：提示操作者输入命令（见：命令输入方式）；（2）“”点的输入状态：提示操作者输入点的坐标（见：点的输入方式）；（3）“”对象选择状态：提示操作者选取被编辑对象（见：选择集设置）。
3、命令输入方式：（1）通过命令输入行直接输入英文命令；（2）通过工具条命令按钮图标输入命令；（3）通过主菜单栏的下拉菜单输入命令；（4）通过单击鼠标右键或Enter键重新执行前一命令。
实例操作：通过（1）~（5）四种不同的命令输入方式输入Line（直线）命令。
4、命令的取消与恢复：（1）取消命令：通过输入U命令、按工具条“放弃”按钮、按热键“Ctrl+Z”；（2）恢复命令：通过输入Redo命令、按工具条“重做”按钮、按热键“Ctrl+Y”；（3）按Esc键退出当前命令状态；实例操作：通过输入Line（直线）命令，演示“取消命令”、“恢复命令”、“退出命令”的操作。
5、作图原则：（1）作图步骤：设置图幅（显示全图）→设置单位→设置图层→开始绘图；（2）作图比例：始终以1：1比例绘图；（3）为不同类型的图元对象设置不同的图层及颜色；（4）作图时注意命令提示行，根据提示决定下一步操作，提高作图效率减少误操作。
实例操作：①设置图幅：（6000,9000）；②查看全图：Zoom回车A回车；③设置单位：单位精度设为整数；④设置图层：轴线（红色、线型：ACAD_ISO04W100、线宽：0.09mm）、墙线（白色、线宽：0.35mm）、门窗（黄色、线宽：0.18mm）、楼梯（洋红、线宽：0.18mm）、标注（绿色、线宽：0.09mm）、梁柱（青色、线宽：0.35mm），将当前图层定为相应层（如墙层）。
6、坐标系：（1）世界坐标系：①绝对坐标：直角坐标（X，Y）、极坐标（D<A）；②相对坐标：直角坐标（@X，Y）、极坐标（@D<A）；（2）自定义坐标系：通过“UCS”命令建立自定义坐标系。
实例操作：通过Line（直线）命令依次输入：(400,800)起点→(800,800)→(800,1400)→(1600<45)→(@400,0)→(@0,-600)→(@-400,-400)→(@400<-30)→(C)闭合。
7、点的输入方式（1）用鼠标直接在绘图窗口点取点；（2）用目标捕捉方式输入一些特殊点；（3）在命令输入行直接输入点的坐标；（4）在指定方向上通过给定距离确定点；（5）运用坐标过滤器定位输入点的坐标；（6）通过对象追踪和极轴追踪输入点的坐标；实例操作：通过Line（直线）命令依次输入：用鼠标任意点取一个起点→捕捉另一条直线的端点→输入点的坐标（@400,600）→在某个方向上给定距离500确定另一个点。
8、正交方式：正交方式打开时可保证作图时命令对象在水平和垂直方向上移动。
按下F8打开正交方式，再次按下F8即关闭正交方式。
第二章 基本绘图命令1、直线： 执行Line 命令，也可键入热键“L ”，步骤：起点→端点。
参数：（C ）闭合、（U ）放弃。
实例操作：（1）输入Line 命令，用相对坐标绘制长方形（500×300）；（2）另用正交方式（只给距离）再绘一次。
2、构造线：执行Xline 命令，也可键入热键“XL ”，步骤：起点→端点，参数：水平（H ）、垂直（V ）、角度（A ）、角平分线（B ）、偏移（O ）。
实例操作：（1）输入XL 命令，分别选择参数H 、V 、B 、A （45º）、O （-300）绘制多条构造线。
（2）另用正交方式再绘多条构造线。
3、射线：执行Ray 命令，步骤：起点→端点。
实例操作：（1）输入Ray 命令绘制：起点(500,400)，终点(@0,200)、(@300,200)、(@200,0)；（2）另用正交方式再绘多条射线。
4、圆弧：执行Arc 命令，也可键入热键“A ”，步骤：起点→第二点→端点。
参数：（C ）起点→圆心→端点、（E ）起点→端点→[C 圆心、A 圆心角、D 切线方向、R 半径。
实例操作：（1）输入Arc 命令，分别用命令提示窗口参数绘制圆弧；（2）选择下拉菜单中Arc 命令中的各种方式绘制圆弧 5、圆：执行Circle 命令，也可键入热键“C ”，步骤：圆心→半径，参数：（3P ）三点、（2P ）二点、（T ）切线→切线→半径。
实例操作：（1）输入Circle 命令，分别用命令提示窗口参数绘制圆；（2）选择下拉菜单中Circle 命令中的各种方式绘制圆。
6、圆环：执行Donut 命令，也可键入热键“DO ”，步骤：内径→外径→中心点，填充设置：Fill(开NO/关OFF)，实例操作：（1）输入Donut 命令，随命令提示内径200→外径400→中心点绘制圆环及填充圆；（2）输入Fill(填充)命令将选项设置为OFF(关)，再用Donut 命令绘制圆环。
7、椭圆：执行Ellipse 命令，也可键入热键“EL ”，步骤：起点→端点→次轴半径，参数：（A ）椭圆弧[起点→端点→次轴半径→起点夹角→终点夹角]、（C ）中心点绘圆弧、（R ）长短轴夹角。
实例操作：（1）输入EL 命令，分别用命令提示窗口参数绘制椭圆及椭圆弧；（2）选择下拉菜单中Ellipse 命令中的各种方式绘制椭圆及椭圆弧。
8、矩形：执行Rectangle 命令，也可键入热键“REC ”，步骤：第一角点→第二角点，参数：（C ）倒角、（E ）标任意点@0,300 @500,0500,400起点 @600,0高、（F ）圆角、（T ）厚度、（W ）宽度。
实例操作：输入REC 命令，用相对坐标在命令提示窗口分别以参数（C ）20、（F ）20、（T ）40、（W ）5绘制(400×200)的矩形，绘制完后把各参数设置为0。
9、等边多边形：执行Polygon 命令，也可键入热键“POL ”，步骤：边数→圆心→外接圆半径，参数：（E ）单边长、（I ）外接圆、（C ）内切圆。
实例操作：输入POL 命令，用相对坐标在命令提示窗口分别以参数（E ）L=300、（I ）R=300、（C ）R=300方式绘图。
10、点： ①设置点样式：下拉菜单[格式]中[点样式]选择点样式设置点大小；②执行Point 命令，也可键入热键“PO ”，绘制点；③绘制点的意义：辅助、分段（定长、等分）实例操作：（1）设置点样式：下拉菜单[格式]中[点样式]选择点样式、设置点大小为屏幕的10%；（2）在下拉菜单[绘图]中执行[点]命令，绘制不同选项的点。
11、多段线（多义线）：①执行Pline 命令，也可键入热键“PL ”，步骤：起点→端点，参数：（A ）圆弧、（C ）闭合、（H ）半宽度、（L ）长度、（U ）放弃、（W ）宽度；②绘多段线圆弧参数：（A ）角度、（CE ）中心点、（CL ）闭合、（D ）方向、（H ）半宽度、（L ）直线、（R ）半径、（S ）第二点、（U ）放弃、（W ）宽度；实例操作：（1）输入PL 命令，起点→端点→（A ）圆弧→圆弧→（D ）变向→（L ）直线→（C ）闭合；（2）输入PL 命令（绘箭头），起点→（水平向右）第二点→（W ）100-0→（L ）400。
12、样条曲线：执行Spline 命令，也可键入热键“SPL ”，步骤：起点→列点→列点→方向。
参数：（C ）闭合、（F ）拟合公差。
实例操作：输入Spline 命令，起点→第二点→第三点→第四点……（C ）闭合→调整形状；13、多线（平行线）：①设置多线线型样式：下拉菜单[格式]中多线样式设置[元素特性]；②设置多线特性：下拉菜单[格式]中[多线样式]设置[多线特性]；③执行Mline （Multiline ）命令，也可键入热键“ML ”，参数：（J ）正对“T 上、Z 无、B 下”、（S ）比例、（ST ）样式、（C ）闭合、（U ）放弃。
实例操作：（1）设置元素特性：新建(240W)→偏移(60,-60)→颜色(白色)→线型；（2）设置多线特性：显示连接→封口式样→填充颜色；（3）输入Mline 命令，（J ）对正→（Z ）中对齐→（S ）比例1。
起点→端点→端点→（C ）闭合。
14、填充命令执行BHatch 命令，也可键入热键“H ”，在填充对话框内设置：填充图案、角度和比例、边界。
实例操作：（1）画一个矩形，键入H 命令，将填充模式设为“其它预定义”、图案为“SOLID ”填充图形；（2）画一个矩形，键入H 命令，将填充模式设为“其它预定义”、图案为“AR-CONC ”填充图形，将填充模式设为“ANSI ”、图案为“ANSI31”再次填充图形。
15、边界创建C=20 RECF=20T=40W=5500 500定长分段（500） 等分分段（6段） （2）执行Boundary命令，也可键入热键“BO”，在边界创建对话框内选择拾取点→选择内部点→确定。
16、云线执行revcloud命令，也可以单击“绘图”菜单“修订云线”，在命令提示下，指定新的弧长最大值和最小值，或者按回车键，默认的弧长最小值和最大值为0.5个单位，弧长的最大值不能超过最小值的三倍。
第三章辅助绘图命令1、选择集设置：（1）直接点取方式：用鼠标直接点取所需图形；（2）窗口方式：从左到右（包含）、从右到左（包含及相交）；（3）全部方式：将当前图形中所见图形对象作为当前选择集，在“选择物体”提示下键入（ALL）；（4）围线方式：在“选择物体”提示下键入（F），以连线方式选取以之相交的图形；（5）交替选择对象：按SHIFT+空格键。
连续单击所需对象直到亮显所需对象，回车确认。
2、查看图形命令：（1）执行Zoom命令，也可键入热键“Z”，（正在执行其它命令时键入热键“’Z”），具体选项操作如下：（A）全部“All”查看全部视图范围，操作：Zoom→（A）；（C）中心点“Center”在当前视图中指定一个中心视点，操作：Zoom→（C）→中心点；（D）动态“Dynamic”动态查看，操作：Zoom→（D）→左键调节视窗→右键查看局部；（E）范围“Extents”只查看有图形的范围，操作：Zoom→（E）；（P）前一个“Previous”返回前一个视窗，操作：Zoom→（P）；（W）窗口“Window”用鼠标构造一个窗口查看，操作：Zoom→按住左键拖出矩形窗口；（S）比例“Scale”按原全视图比例缩放视窗，注意设置中心视点，操作：Zoom→输入比例；（Realtime）实时缩放，操作：Zoom→回车两次→按住左键上下拉动→右键→Exit退出。
