离子交换树脂的制备方法 离子交换树脂的发展是以缩聚产品开始的，然后出现了加聚产品，在合成离子交换树脂的初期，主要是以缩聚型为主，但是合成的树脂难以成球状并且化学稳定性较差，机械强度不好，在使用过程中常有可溶性物质渗出。现在使用的离子交换树脂几乎都是加聚产品。 一、苯乙烯系离子交换树脂的合成 苯乙烯系离子交换树脂是苯乙烯和二乙烯苯（DVB）在水相中进行悬浮共聚合得到共聚物珠体，然后向共聚体中引入可离子化的基团而合成的。苯乙烯系离子交换树脂的用量占离子交换树脂总用量的95%以上，这是因为苯乙烯单体相对便宜并可大量得到，并且不易因氧化、水解或高温而降解。聚苯乙烯树脂以聚苯乙烯为骨架，与小分子的功能基以化学键的形式结合，因此既保留了原有低分子的各种优良性能，又由于高分子效应可增添新的功能，这使得离子交换树脂的性能大幅度提高，品种成倍地增加，应用范围迅速扩大，大大促进了化工企业、制药工业、环保等行业的发展，对世界经济、政治、军事的发展产生了巨大的影响【1】。 将苯乙烯，二乙烯苯进行悬浮共聚，加入分散稳定剂，在搅拌的条件下可以得到粒度合适，大小均匀的球状共聚体（PS）。稳定剂的性质、搅拌条件、温度等因素对悬浮聚合的影响很大。用难溶性无机物微粉末作悬浮稳定剂时，得到的聚合球粒大小比较均匀，并且在微粉末稳定剂用量相同时，粉末越细，得到的球粒越小。在苯乙烯，二乙烯苯悬浮共聚时加入沉淀剂、良溶剂或线型高聚物等做致孔剂，聚合结束后将致孔剂提取出来，得到多孔性的共聚物【2】（Pst型，称为大孔树脂）。把这种共聚物进一步制成离子交换树脂，发现其离子交换速度加快，机械强度增大，稳定性增强。由于这类树脂其具有与活性炭类似的吸附能力【3】，可以回收吸附质，所以被广泛用于有机物的分离纯化【4】、工业有机废水的处理【5-6】、生化产品【7】等。值得注意的是，在合成大孔共聚物时，为保证孔结构的稳定，交联剂用量比合成凝胶型时要多。王亚宁等【8】以液体石蜡、甲苯和环己酮作致孔剂，采用悬浮聚合合成大孔吸附树脂，研究了单体和致孔剂组成对孔结构的影响。V everka等【9】将大孔型低交联苯乙烯-二乙烯苯（PSt-DVB）共聚物（DVB含量在2 % ~ 8 %之间）在二氯乙烷、硝基苯或其混合溶剂中充分溶胀后，在一定温度及催化剂存在下与交联剂发生后交联反应，制得高比表面积（约1000m2/g）及包含微孔、中孔结构的超高交联聚苯乙烯树脂。 二、丙烯酸系离子交换树脂的合成 1. 丙烯酸系弱酸性阳离子交换树脂的合成 丙烯酸甲酯或甲基丙烯酸甲酯与二乙烯苯进行自由基悬浮共聚合，然后在强酸或强碱条件下使酯基水解，可得到丙烯酸系弱酸性阳离子交换树脂。由丙烯酸甲酯制得的弱酸性阳离子交换树脂有较高的交换容量，因此应由也较广。 2. 丙烯酸系碱性阴离子交换树脂的合成 聚丙烯酸甲酯与多胺反应，形成含有氨基的弱碱性阴离子交换树脂。多乙烯多胺中的任何一个氨基都有可能与酯基反应。一个多乙烯多胺分子中也可能有多于一个的氨基参与反应，结果产生附加交联。由于附加交联的形成，由丙烯酸甲酯与二乙烯苯形成的共聚物与多乙烯多胺反应，仍可形成机械强度高的弱碱性阴离子交换树脂。 三、缩聚型离子交换树脂的合成 1．缩聚型强酸性阳离子交换树脂的合成 可通过两种方法由苯酚、甲醛和硫酸合成缩聚型强酸性阳离子交换树脂。第一种方法为甲醛与苯酚缩聚，然后用硫酸磺化酚醛缩聚物；第二种方法为先合成苯酚磺酸，接着与甲醛缩聚。 第二种方法更可取。具体合成方法是：将硫酸加到苯酚中，在100℃搅拌4h，生成苯
1前言 1.1离子交换树脂简介 1.1.1科技名词定义 中文名称：阳离子交换树脂 英文名称：cation exchange resin 定义1：离子交换树脂官能团上的离子只能与水中阳离子相互交换的树脂。 所属学科：电力(一级学科) ；热工自动化、电厂化学与金属(二级学科) 定义2：含功能性阴离子基团、可与带阳离子的物质进行交换反应的一类高分子量不溶性多聚体。可用于阳离子交换层析。 所属学科：生物化学与分子生物学(一级学科) ；方法与技术(二级学科） 1.1.2阳离子交换树脂分类 阳离子离子交换树脂一般呈现多孔状或颗粒状，其大小约为0.5~1.0mm，其离子交换能力依其交换能力特征可分： 1. 强酸型阳离子交换树脂：主要含有强酸性的反应基如磺酸基（－SO3H），此离子交换树脂可以交换所有的阳离子。 2.弱酸型阳离子交换树脂：具有较弱的反应基如羧基（－COOH基），此离子
交换树脂仅可交换弱碱中的阳离子如Ca2+、Mg2+，对于强碱中的离子如Na+、K+等无法进行交换。 1.2种类和性能 离子交换树脂在现代制糖工业中起着很重要的作用。世界上许多糖厂制造精糖和高级食用糖浆，多数使用离子交换树脂将糖液脱色提纯，而过去传统用骨炭的精炼糖厂亦有逐渐转向使用离子交换树脂的趋势。 离子交换技术有相当长的历史，某些天然物质如泡沸石和用煤经过磺化制得的磺化煤都可用作离子交换剂。但是，随着现代有机合成工业技术的迅速发展，研究制成了许多种性能优良的离子交换树脂，并开发了多种新的应用方法，离子交换技术迅速发展，在许多行业特别是高新科技产业和科研领域中广泛应用。近年国内外生产的树脂品种达数百种，年产量数十万吨。 在工业应用中，离子交换树脂的优点主要是处理能力大，脱色范围广，脱色容量高，能除去各种不同的离子，可以反复再生使用，工作寿命长，运行费用较低(虽然一次投入费用较大)。以离子交换树脂为基础的多种新技术，如色谱分离法、离子排斥法、电渗析法等，各具独特的功能，可以进行各种特殊的工作，是其他方法难以做到的。离子交换技术的开发和应用还在迅速发展之中。 离子交换树脂的应用，是近年国内外制糖工业的一个重点研究课题，是糖业现代化的重要标志。膜分离技术在糖业的应用也受到广泛的研究。
离子交换树脂的种类和性能 离子交换树脂在现代制糖工业中起着很重要的作用。世界上许多糖厂制造精糖和高级食用糖浆，多数使用离子交换树脂将糖液脱色提纯，而过去传统用骨炭的精炼糖厂亦有逐渐转向使用离子交换树脂的趋势。 离子交换技术有相当长的历史，某些天然物质如泡沸石和用煤经过磺化制得的磺化煤都可用作离子交换剂。但是，随着现代有机合成工业技术的迅速发展，研究制成了许多种性能优良的离子交换树脂，并开发了多种新的应用方法，离子交换技术迅速发展，在许多行业特别是高新科技产业和科研领域中广泛应用。近年国内外生产的树脂品种达数百种，年产量数十万吨。 在工业应用中，离子交换树脂的优点主要是处理能力大，脱色范围广，脱色容量高，能除去各种不同的离子，可以反复再生使用，工作寿命长，运行费用较低(虽然一次投入费用较大)。以离子交换树脂为基础的多种新技术，如色谱分离法、离子排斥法、电渗析法等，各具独特的功能，可以进行各种特殊的工作，是其他方法难以做到的。离子交换技术的开发和应用还在迅速发展之中。 离子交换树脂的应用，是近年国内外制糖工业的一个重点研究课题，是糖业现代化的重要标志。膜分离技术在糖业的应用也受到广泛的研究。 离子交换树脂都是用有机合成方法制成。常用的原料为苯乙烯或丙烯酸(酯)，通过聚合反应生成具有三维空间立体网络结构的骨架，再在骨架上导入不同类型的化学活性基团(通常为酸性或碱性基团)而制成。 离子交换树脂不溶于水和一般溶剂。大多数制成颗粒状，也有一些制成纤维状或粉状。树脂颗粒的尺寸一般在0.3～1.2mm 范围内，大部分在0.4～0.6mm之间。它们有较高的机械强度(坚牢性)，化学性质也很稳定，在正常情况下有较长的使用寿命。 离子交换树脂中含有一种(或几种)化学活性基团，它即是交换官能团，在水溶液中能离解出某些阳离子(如H+或Na+)或阴离子(如OH－或Cl
强酸性阳离子交换树脂及沉淀剂用于纯化富集川贝母总生物碱1强酸性强离子交换树脂 2.1强酸性阳离子树脂的预处理 树脂以去离子水浸泡过夜，并洗至去离子水近无色; 先加入5BV 7%HCl溶液浸泡1h，注意随时搅拌，用去离子水洗至洗出水近中性；后加入8BV 8%NaOH溶液浸泡1h，随时搅拌，用去离子水洗至洗出水近中性；最后加入5BV 7%HCl溶液浸泡2h，使阳离子树脂转化成H型，并用去离子水洗至洗出水近中性，即可装柱。 1.2药材的预处理 取20g伊贝母，打粉过80目筛，用25ml氨水浸润2h后，用80%乙醇常压回流提取4h，减压蒸干。将得到的伊贝母浸膏用50ml去离子水溶解，滴加HCl至pH3.0,用50ml石油醚脱脂3次，加入氨水至pH10.0，最后用50ml氯仿萃取，直至氯仿萃取液检测不到生物碱为止，合并氯仿萃取液，依据2010版《药典》川贝母项下生物碱含量测定方法测定20g伊贝母中生物碱含量。最后将氯仿萃取液减压蒸干。 1.3强酸性阳离子树脂的选择 贝母中生物碱主要为叔胺类生物碱，碱性较弱，故选用强酸性阳离子交换树脂用于纯化富集生物碱。由于贝母中生物碱分子量集中在400-450，且空间结构较大，那么阳离子交换树脂的交联度对纯化富集效果具有显著影响：交联度大，交换容量大，但交联网孔小，不利于大离子的进入；交联度小，交换容量小，但交联网孔大，在树脂中离子易于扩散和交换。因而选用下列强酸性阳离子交换树脂（表1） 表1 不同离子交换树脂的主要特征 型号交联度 （%）粒度含水量 （%） 离子形式交换容量pH使用范 围 DOWEX 50WX2 2 50-100目78 H 0.6meq/ml 0-14 DOWEX 50WX4 4 50-100目78 H 1.1meq/ml 0-14 D152 0.315-1.25 mm 60-80 Na 8.0mmol/g 4-14 732型（0017 0.3-1.2mm 46-52 H 4.5mmol/g 0-14
离子交换树脂综合知识 【电厂化学】2007-07-31 09:07:41 阅读1184 评论0 字号：大中小订阅 1 树脂的储存和运输 1、离子交换树脂在长期储存中，或需在停用设备内长期存放，强型树脂（强酸性和强碱性树脂）应转为盐型，弱型树脂（弱酸性和弱碱性树脂）可转为相应的氢型或游离胺型，也可转变为盐型，以保持树脂性能的稳定。然后浸泡在洁净的水中。停用设备若须将水排去，则应密封，以防树脂中水份散失。 2、离子交换树脂内含有一定的平衡水份，在储存和运输中应保持湿润，防止脱水。树脂应储存在室内或加遮盖，环境温度以5°C-40°C为宜。袋装树脂应避免直接日晒，远离锅炉、取暖器等加热装置，避免脱水。 若发现树脂已有脱水现象，切勿将树脂直接放于水中，以免干树脂遇水急剧溶胀而破碎。应根据其脱水程度，用10%左右的食盐水慢慢加入到树脂中，浸泡数小时后用洁净水逐步稀释。 3、当环境温度在0°C或以下时，为防止树脂因内部水份结冰而崩裂，应做好保温措施，或根据气温条件，将树脂存于相应浓度的食盐水中，防止冰冻。若发现树脂已被冻，则应让其缓慢自然解冻，切不可用机械力施于树脂。 食盐溶液浓度与冰点的关系如下表： 4、长期停用而放置在交换器内的树脂，为防止微生物（如藻类、细菌等）对树脂的不可逆污染，树脂在停用前须彻底反洗，以除去运行时积聚的悬浮物质，并注意定期冲洗和换水。或彻底反洗后采用以下措施： 阴树脂：用3倍树脂体积的10%NaCl+2%NaOH混合液分两次通过树脂层，每次静止浸泡数小时，然后将其排去。如有必要，在重新启动前用2倍树脂体积的0.2%过氧化氢（H2O2）溶液淋洗树脂层。 阳树脂：在阳离子交换器及管系内可充入0.5%的甲醛溶液，并在停用期间保持此浓度。也可用食盐水浸泡。在设备重新启动前用0.2%过氧化氢或0.5%甲醛溶液淋洗。 2 树脂的预处理 在离子交换树脂的工业产品中，常含有少量的有机低聚物及一些无机杂质。在使用初期会逐渐溶解释放，影响出水水质或产品质量。因此，新树脂在使用前必须进行预处理，具体方法如下： 1、树脂装入交换器后，用洁净水反洗树脂层，展开率为50-70%，直至出水清晰、无气味、无细碎树脂为止。 2、用约2倍树脂体积的4-5%HCl溶液，以2m/h的流速通过树脂层。全部通入后，浸泡4-8小时，
离子交换树脂的交换原理是什么 离子交换树脂的结构 离子交换树脂的内部结构，如下图所示。由三部分组成，分别是： (1)高分子骨架由交联的高分子聚合物组成； (2)离子交换基团它连在高分子骨架上，带有可交换的离子(称为反离子)的离子型官能团或带有极性的非离子型官能团； (3)孔它是在干态和湿态的离子交换树脂中都存在的高分子结构中的孔(凝胶孔)和高分子结构之间的孔(毛细孔)。在交联结构的高分子基体(骨架)上，以化学键结合着许多交换基团，这些交换基团也是由两部分组成：固定部分和活动部分。交换基团中的固定部分被束缚在高分子的基体上，不能自由移动，所以称为固定离子；交换基团的活动部分则是与固定离子以离子键结合的符号相反的离子，称为反离子或可交换离子。反离子在溶液中可以离解成自由移动的离子，在一定条件下，它能与符号相同的其他反离子发生交换反应。 离子交换的基本原理 离子交换的选择性定义为离子交换剂对于某些离子显示优先活性的性质。离子交换树脂吸附各种离子的能力不一，有些离子易被交换树脂吸附，但吸着后要把它 置换下来就比较困难；而另一些离子很难被吸着，但被置换下来却比较容易，这种性能称为离子交换的选择性。离子交换树脂对水中不同离子的选择性与树脂的交联度、交换基团、可交换离子的性质、水中离子的浓度和水的温度等因素有
关。离子交换作用即溶液中的可交换离子与交换基团上的可交换离子发生交换。一般来说，离子交换树脂对价数较高的离子的选择性较大。对于同价离子，则对离子半径较小的离子的选择性较大。在同族同价的金属离子中，原子序数较大的离子其水合半径较小，阳离子交换树脂对其的选择性较大。对于强酸性阳离子交换树脂来说，它对一些离子的选择性顺序为：Fe3+>A13+>Ca2+>Mg2+>K+>Na+>H+。离子交换反应是可逆反应，但是这种可逆反应并不是在均相溶液中进行的，而是在固态的树脂和溶液的接触界面间发生的。这种反应的可逆性使离子交换树脂可以反复使用。 （文档由洛阳宏昌工贸整理提供）

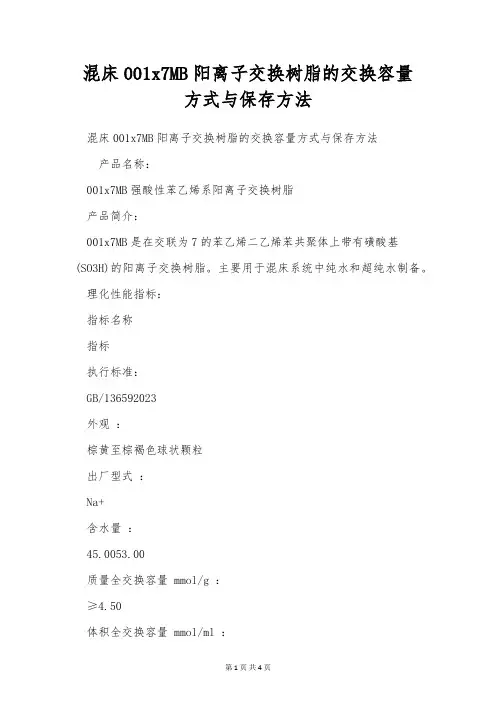

732阳离子交换树脂 俗称：阳树脂，阳离子树脂，阳离子交换树脂，水处理树脂，软水处理树脂，锅炉水处理树脂，阴阳树脂，732阳树脂，732阳离子交换树脂，001X7阳树脂，732树脂，水处理 学名：001X7强酸性苯乙烯系阳离子交换树脂 产地：湖南株洲主要销往湖南湖北广东广西江西福建贵州重庆海南云南等地。 主要用于锅炉水处理（硬水软化和纯水制备），也用于湿法冶金、制糖、制药、味精行业，以及作为催化剂和脱水剂等。 CAS RN：9002-23-7 英文名称：Amberlite IR120, sodium form Cation exchange resin, strong acidic styrene 本产品是在交联为7％的苯乙烯?二乙烯共聚体上带有磺酸基(-SO3H)的阳离子交换树脂，是一种磺酸化苯乙烯系凝胶型强酸性阳离子交换树脂。它在碱性、中性、甚至酸性介质中都显示离子交换功能。本产品具有交换容量高、交换速度快、机械强度好等特点。 本产品树脂系列包含三个品种，其中001×7为通用性产品：001×7FC适用于双层床、双室床、浮动床系统：001×7MB适用于混床系统。 二、执行标准：GB13659-92 DL519-93、SH 2605.01-97 三、理化性能指标：四、使用时参考指标： 指标名称001×7 1．PH范围：1～14 外观金黄色至棕褐色球状颗粒 2．最高使用温度：氢型≤100℃；钠型≤120℃ 出厂型式钠型 3．转型膨胀率％：(Na+→H+)≤10 含水量％ 40-50 4．工作交换容量： ≥1000mmol/l (湿) 质量全交换容量mmo1/g≥4.50 5．工业用树脂层高度：1.0～3.0m 体积交换容量mmo1/ml ≥1.906．再生液浓度：NaCl：8～10％HCl：4～5％ 湿视密度g/ml 0.77-0.87 7．再生液用量： 湿真密度g/ml 1.25-1.29 NaCl(8～10％)体积：树脂体积=1.5～2.1 下限粒度% (＜0.315)mm≤1.0 HC1(4～5％)体积：树脂体积=2～3:1 范围粒度％ (0.315-1.25)mm≥95 8．再生液流速：4～6米/小 时 有效粒径mm 0.40-0.60 9．再生接触时间：30～60分钟 均一系数≤1.60 10．正洗流速：10～20米/小时 磨后圆球率％≥90 11．正洗时间：约30分钟 渗磨圆球率% ≥60 DL519-2004 12．运行流速：10～45米/小时 五、与国外对应牌号： 美国：Amberlite IR-200; Dowex-50 德国：Lewatit-100 日本：Diaion SK-1
几种常用的离子交换树脂型号 一、001x7Na（732）阳离子交换树脂 本产品是在苯乙烯一二乙烯苯共聚基体上带有磺酸基(-SO 3 H)的离子交换树脂，它具有交换容量高、交换速度快、机械强度好等特点。 本产品相当于美国Amberlite IR-120;Dowex-50，德国：Lewatit-100.日本：精品文档，超值下载 Diaion SK-1，法国AllassionCS;Duolite C-20，前苏联ky-3;SDB-3，相当于我国老牌号：732；强酸1号、2号、3号、4号；010。 用途：本产品主要用于硬水软化、脱盐水、纯水和高纯水的制备，也用于催化剂和脱水剂，以及湿法冶金、分离提纯稀有元素、食品、制药、制糖工业等。 二、201x7（717）强碱性阴离子交换树脂 本产品是在苯乙烯一二乙烯苯共聚基体上带有季铵基［N(CH 3) 3 OH］的阴离子 交换树脂，该树脂具有机械强度好，耐热性能高等特点。 本产品相当于美国Amberlite IRA-400，德国:Lewatit M500，日本：Diaion SA-10A，法国Allassion AG217，前苏联AB-17，相当于我国老牌号：717、702、强碱2号、4号、2041号。 用途：本产品主要用于纯水、高纯水的制备，废水处理，生化制品的提取，放射性元素提炼，抗菌素分离等。 三、D201大孔强碱阴离子交换树脂 本产品的性能与201×7强碱性阴离子交换树脂相似，但有更好的物理及化学稳定性（耐渗透压力，耐磨损等）及抗污染性能，由于具有大孔结构，因此可用于吸附分子尺寸较大的杂质以及在非水溶液中使用。 本产品相当于美国Amberlite IRA-900,德国：Lewatit MP-500日本：Diaion PA 308。相当于我国老牌号：D231;DK251;731;290。 用途:本产品主要用于高纯水的制备（尤其适用于高速混床）及用于凝结水净化装置（H-OH或NH 4 -OH混床系统），也用于废水处理，回收重金属，生化药物分离和糖类提纯。 四、D301大孔弱碱性苯乙烯系阴离子交换树脂 本产品是大孔结构的苯乙烯一二乙烯苯共聚体上带有叔胺基［-N(CH3)2］的离子交换树脂，其碱性较弱，能在酸性、近中性介质中有效地交换无机酸及硅酸根，并能吸附分子尺寸较大的杂质以及在非水溶液中使用，该树脂具有再生效率高、碱水耗低、交换容量大、抗有机物污染及抗氧化能力强、机械强度好等优点。 本产品相当于美国Amberlite IRA-93，德国Lewatit MP-60，日本Diaion WA-30，法国Duolite A305，前苏联AH-89×77Ⅱ，英国Zerolite MPH，相当于我国老牌号：D354、D351、710、D370。 用途：本产品主要用于纯水及高纯水的制备，用于阴复床、阴双层床系统，对含盐量较高的水源尤为合适，并能保护强碱阴树脂不受有机物污染，以及糖液脱色含铬废水的处理及回收等等。

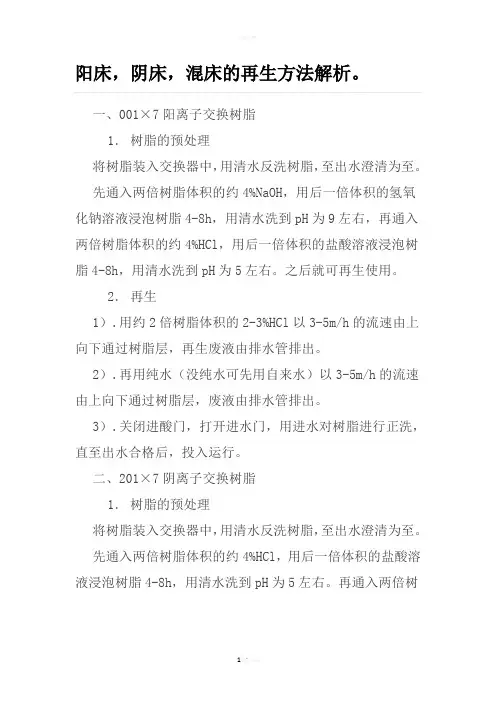

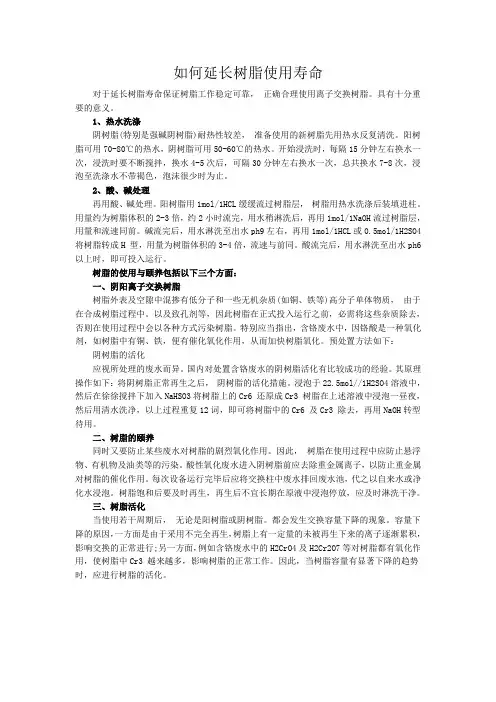

离子交换树脂的再生 一、常规的再生处理 离子交换树脂使用一段时间后，吸附的杂质接近饱和状态，就要进行再生处理，用化学药剂将树脂所吸附的离子和其他杂质洗脱除去，使之恢复原来的组成和性能。在实际运用中，为降低再生费用，要适当控制再生剂用量，使树脂的性能恢复到最经济合理的再生水平，通常控制性能恢复程度为70～80% 。如果要达到更高的再生水平，则再生剂量要大量增加，再生剂的利用率则下降。 树脂的再生应当根据树脂的种类、特性，以及运行的经济性，选择适当的再生药剂和工作条件。 树脂的再生特性与它的类型和结构有密切关系。强酸性和强碱性树脂的再生比较困难，需用再生剂量比理论值高相当多;而弱酸性或弱碱性树脂则较易再生，所用再生剂量只需稍多于理论值。此外，大孔型和交联度低的树脂较易再生，而凝胶型和交联度高的树脂则要较长的再生反应时间。 再生剂的种类应根据树脂的离子类型来选用，并适当地选择价格较低的酸、碱或盐。例如：钠型强酸性阳树脂可用10%NaCl 溶液再生，用药量为其交换容量的 2 倍(用NaCl 量为117g/ l 树脂);氢型强酸性树脂用强酸再生，用硫酸时要防止被树脂吸附的钙与硫酸反应生成硫酸钙沉淀物。为此，宜先通入1～2% 的稀硫酸再生。 氯型强碱性树脂，主要以NaCl 溶液来再生，但加入少量碱有助于将树脂吸附的色素和有机物溶解洗出，故通常使用含10%NaCl + %NaOH 的碱盐液再生，常规用量为每升树脂用150～200g NaCl ，及3～4g NaOH。OH 型强碱阴树脂则用4%NaOH 溶液再生。 树脂再生时的化学反应是树脂原先的交换吸附的逆反应。按化学反应平衡原理，提高化学反应某一方物质的浓度，可促进反应向另一方进行，故提高再生液浓度可加速再生反应，并达到较高的再生水平。 为加速再生化学反应，通常先将再生液加热至70～80℃。它通过树脂的流速一般为1～ 2 BV/h 。也可采用先快后慢的方法，以充分发挥再生剂的效能。再生时间约为一小时。随后用软水顺流冲洗树脂约一小时( 水量约4BV) ，待洗水排清之后，再用水反洗，至洗出液无色、无混浊为止。 一些树脂在再生和反洗之后，要调校pH 值。因为再生液常含有碱，树脂再生后即使经水洗，也常带碱性。而一些脱色树脂(特别是弱碱性树脂) 宜在微
阳离子交换树脂 树脂的贮存： 离子交换树脂肪内含有一定量的水份，在运输及贮存过程中应尽量保持这部分水。如贮存过程中树脂脱了水，应先用浓食盐水（-10%）浸泡，再逐渐稀释，不直接放于水中，以免树脂急剧膨胀而破碎。 在长期贮存中，强型树脂应转变成盐型，弱型树脂可转变成相应的氢型或游离碱型也可转为盐型，然后浸泡在洁净的水中。树脂在贮存或运输过程中，应保持在5-40°C的温度环境中，避免过冷或过热，影响质量。若冬季没有保温设备时，可将树脂贮存在食盐水中，食盐水的温度可根据气温而定。 新树脂的预处理： 新树脂常含有溶剂、未参加聚合反应的物质和少量低聚合物，还可能吸铁、铝、铜等重金属离子。当树脂与水、酸、碱或其他溶液相接触时，上述可溶性杂质就会转入溶液中，在使用初期污染出水水质。所以，新树脂在投运前要进行预处理。 阳树脂预处理步骤如下： 首先使用饱和食盐水，取其量约等于被处理树脂体积的两倍，将树脂置于食盐溶液中浸泡18-20小时，然后放尽食盐水，用清水漂洗净，使排出水不带黄色;其次再用2%-4%NaOH溶液，其量与上相同，在其中浸泡2-4小时（或作小流量清洗），放尽碱液后，冲洗树脂直至排出水接近中性为止。最后用5%HCL溶液，其量亦与上述相同，浸泡4-8小时，放尽酸液，用清水漂流至中性待用。 阴离子交换树脂 树脂的贮存： 离子交换树脂肪内含有一定量的水份，在运输及贮存过程中应尽量保持这部分水。如贮存过程中树脂脱了水，应先用浓食盐水（-10%）浸泡，再逐渐稀释，不得直接放于水中，以免树脂急剧膨胀而破碎。 在长期贮存中，强型树脂应转变成盐型，弱型树脂可转变成相应的氢型或游离碱型也可转为盐型，然后浸泡在洁净的水中。树脂在贮存或运输过程中，应保持在5-40°C的温度环境中，避免过冷或过热，影响质量。若冬季没有保温设备时，可将树脂贮存在食盐水中，食盐水的温度可根据气温而定。 新树脂的预处理： 新树脂常含有溶剂、未参加聚合反应的物质和少量低聚合物，还可能吸着铁、铝、铜等重金属离子。当树脂与水、酸、碱或其他溶液 相接触时，上述可溶性杂质就会转入溶液中，在使用初期污染出水水质。所以，新树脂在投运前要进行预处理。 阴树脂的预处理 其预处理方法中的第一步与阳树脂预处理方法中的第一步相同；而后用5%HCL浸泡4-8 小时，然后放尽酸液，用水清洗至中性；而后用2%-4%NaOH溶液浸泡4-8小时后，放尽碱液，用清水洗至中性待用。 离子交换树脂是一类具有离子交换功能的高分子材料。在溶液中它能将本身的离子与溶液中的同号离子进行交换。按交换基团性质的不同，离子交换树脂可分为阳离子交换树脂和阴离子交换树脂两类。常用的离子交换设备装填的树脂大都是201ｘ7强碱性苯乙烯系阴离子交换树脂及001ｘ7强酸性苯乙烯系阳离子交换树脂。如果在水质要求特别高的场合则使用抛光树脂。 树脂保存方法
实验二离子交换树脂层析分离混合氨基酸 【实验目的】 1. 了解离子交换树脂层析的工作原理及操作技术。 2. 学会用离子交换树脂层析法分离混合氨基酸。 【实验原理】 离子交换树脂是一种合成的高聚物，不溶于水，能吸水膨胀。高聚物分子由能电离的性基团及非极性的树脂组成。极性基团上的离子能与溶液中的离子起交换作用，而非极性的树脂本身物性不变。通常离子交换树脂按所带的基团分为强酸(＝R＝S03H)、弱(＝COOH)、强碱(＝N+＝R：)和弱碱(＝NH2＝NHR＝NR2)。 离子交换树脂分离小分子物质如氨基酸、腺苷、腺苷酸等是比较理想的。但对生物大于物质如蛋白质是不适当的，因为它们不能扩散到树脂的链状结构中。故如分离生物大子、可选用以多糖聚合物如纤维素、葡聚糖为载体的离子交换剂。 本实验用磺酸阳离子交换树脂分离酸性氨基酸(天冬氨酸)、中性氨基酸(丙氨酸)碱性氨基酸(赖氨酸)的混合液。在特定的pH条件下，它们解离程度不同，通过改变脱液的pH 或离子强度可分别洗脱分离。 【实验材料】 1．实验器材 层析柱（1.6X20cm）；恒流泵；梯度混合器；试管及试管架；紫外分光光度计、磺酸阳离子交换树脂(Dowex 50) 2．实验试剂 (1)2mol／L HCl (2)2mol／L NaOH (3)0.1mOl／L HCl (4)0.1mol／L NaOH (5)pH4.2的柠檬酸缓冲液：0.lmol／L柠檬酸54m1加0.1mol／L柠檬酸钠46ml (6)pH5的醋酸缓冲液：0.2mol／L NaAc 70ml加0.2mol／L HAc 30ml (7)0.2％中性茚三酮溶液：0.2g茚三酮加100ml丙酮 (8)氨基酸混合液：丙氨酸、天冬氨酸、赖氨酸各10m1加0.1mol／L HCl 3m 【实验方法】 1. 树脂的处理 100ml烧杯中置约10g树脂，加25ml 12mo1／L HCl搅拌2h，倾弃酸液，用蒸馏水充洗涤树脂至中性。加25ml 12mol／L NaOH至上述树脂中搅拌2h，倾弃碱液，用蒸馏水洗涤至中性。将树脂悬浮于50ml pH4.2柠檬酸缓冲液中备用。 2. 装柱 取直径0.8cm～1.2cm、长度10cm～12cm的层析柱，底部垫玻璃棉或海绵圆垫，自顶部注入经处理的上述树脂悬浮液，关闭层柱出口，待树脂沉降后，放出过量的溶液，在加入一些树脂，至树脂沉积至8cm～10cm高度即可。于柱子顶部继续加入pH4.2柠檬酸缓冲液洗涤，使流出液pH为4.2为止，关闭柱子出口，保持液面高出树脂表面1cm左右。
一．氢型与钠型阳离子交换树脂是什么? 氢型阳离子交换树脂（有时简称氢型树脂）是一种人造有机聚合物产品。最常用的原料是：苯乙烯或丙烯酸（酯），先经过聚合反应生成具有三度空间立体网状结构的聚合物骨架（树脂母体），再于骨架上导入不同的「化学活性基」而成。由于它的活性基，如磺酸基（-SO3H）、羧基（-COOH）等，都含有活性氢离子，可在水中解离出来，用于与其它阳离子进行交换，所以特别在阳离子树脂名称之前再冠上“氢型”两字，以与同一系统的“钠型”种类有所区别。不过“钠型”可以利用强酸处理成为“氢型”，“氢型”也可以用氢氧化钠或食盐水溶液处理成为“钠型”，即二者可以互相转换。氢型阳离子交换树脂不溶于水和一般溶剂。和其它离子交换树脂一般，常被制成颗粒状，外观看起来有些像鱼卵，粒径大约在0.3-1.2 mm之间，但大部分在0.4-0.6 mm范围内。化学性质相当稳定，摸起来硬而有弹性，机械强度也足够承受相当压力，颜色由白色至近乎黑色都有，颜色浅时呈透明状，深时呈半透明状，都有光鲜亮丽的树脂光泽。氢型阳离子交换树脂最常应用的地方，就是硬水的软化，即让硬水流过树脂层，把硬水中的硬度离子，如钙、镁等离子吸收在树脂中，就变成不带硬度离子的软水了，这也是阳离子交换树脂最初被制造的主要目的，但它在工业上应用没有「钠型」来的多，因为在软化过程中，它会直接释出氢离子，使水质呈酸性，可能会因此腐蚀相关金属设备。依需要的不同，它也可以应用到水质预处理工艺中，用作软化水质及降低pH值之用。 二离子交换树脂的结构 离子交换树脂的内部结构，如2．1所示。由三部分组成，分别是： (1)高分子骨架由交联的高分子聚合物组成： (2)离子交换基团它连在高分子骨架上，带有可交换的离子(称为反离子)的 离子型官能团或带有极性的非离子型官能团； (3)孔它是在干态和湿态的离子交换树脂中都存在的高分子结构中的孔(凝胶 孔)和高分子结构之间的孔(毛细孔)。 在交联结构的高分子基体(骨架)上，以化学键结合着许多交换基团，这些交换基团也是由两部分组成：固定部分和活动部分。交换基团中的固定部分被束缚在高
001×7强酸性苯乙烯系阳离子交换树脂GB13659—92 中华人民共和国国家标准 001×7Strongly acidic styrene type cation exchange resins 国家技术监督局1992-09-01批准1993-07-01实施 1主题内容与适用范围 本标准规定了001×7强酸性苯乙烯系阳离子交换树脂的技术要求、试验方法、检验规则及标志、包装、运输、贮存的要求。 本标准适用于颗粒直径为0.315～1.25mm、含有磺酸基团的001×7强酸性苯乙烯系阳离子交换树脂。 2引用标准 GB1.3标准化工作导则产品标准编写规定 GB1631离子交换树脂产品分类命名及型号 GB5475离子交换树脂取样方法 GB5476离子交换树脂预处理方法 GB5757离子交换树脂含水量测定方法 GB5758离子交换树脂粒度分布测定方法 GB8144阳离子交换树脂交换容量测定方法 GB8330离子交换树脂湿真密度测定方法 GB8331离子交换树脂湿视密度测定方法 GB/T12598离子交换树脂强度测定方法渗磨法 3产品型号及主要用途 001×7强酸性苯乙烯系阳离子交换树脂的型号按GB1631编制。该产品主要用于硬水软化，纯水制备，湿法冶金等。 4技术要求 4.1外观 棕黄色至棕褐色球状颗粒。 4.2出厂型式 钠型。 4.3理化性能 理化性能应符合表中规定的各项技术指标。 指标名称 指标 优等品一等品合格品 含水量，%46～5245～53 质量全交换容量，m mol/g≥ 4.5 4.4 4.3
体积全交换容量，m mol/mL ≥ 1.8 1.7 湿视密度，g/mL 0.77～0.87湿真密度，g/mL 1.24～1.28 粒度，%0.315～1.25mm ≥95 小于0.315mm ≤ 1 — 有效粒径，mm 0.40～0.60 均一系数≤ 1.7磨后圆球率，%≥ 95 85 70 5试验方法5.1外观 目测。5.2试样预处理 采用GB 5476中规定的方法预处理。5.3含水量的测定 采用GB 5757中规定的方法进行测定，结果取两位有效数字。5.4质量全交换容量和体积全交换容量的测定5.4.1质量全交换容量的测定 采用GB 8144中规定的方法进行测定，结果取两位有效数字。氢型树脂和钠型树脂质量全交换容量换算见附录A 。5.4.2体积全交换容量的计算 体积全交换容量按式(1)计算： Q Q X v w =?ρ() 1(1) 式中Q v ——体积全交换容量，m mol/mL ； Q w ——质量全交换容量，m mol/g ；ρ——湿视密度，g/mL ；X ——含水量，%。 结果取两位有效数字。5.5湿视密度的测定 采用GB 8331中规定的方法进行测定，结果取两位有效数字。5.6湿真密度的测定 采用GB 8330中规定的方法进行测定，结果取三位有效数字。5.7粒度的测定 用孔径为0.315mm 和1.25mm 的筛子，采用GB5758中规定的方法筛分后，按式(2)和式(3)计算： P V V V V 1012 100%= ??×(2)
摘要纠错编辑摘要 离子交换树脂常用于原水处理的有钠型阳离子交换树脂和阴离子交换树脂，全名称由分类名称、骨架（或基因）名称、基本名称构成。根据树脂的酸碱性分，属酸性的在名称前加“阳”，强酸性阳离子树脂与NaCl作用，转变为钠型树脂使用，就叫做“钠型阳离子交换树脂”。属碱性的在名称前加“阴”。 离子交换树脂-离子交换树脂 离子交换树脂-正文 一类带有功能基的网状结构的高分子化合物，加热不熔，也不溶解于任何介质，能同溶液里的离子起交换反应。离子交换反应与无机化学的置换或复分解反应类似，如硫酸钠与硝酸钡的化学反应： 所差异的只是，无机化学的复分解反应一般是均相反应，而在离子交换树脂上进行的反应是非均相反应。最主要的离子交换反应有： ①阳离子交换树脂的交换反应： R为高分子强酸基，如结构式a、b。 ②阴离子交换树脂的交换反应： R为高分子强碱基，如结构式c。 简史离子交换树脂开始出现于1935年，当时，英国人B.A.亚当斯和E.L.霍姆斯发现，苯酚磺酸－甲醛逐步聚合物能够交换阳离子,其后,又发现间苯二胺与甲醛的聚合物具有交换阴离子的性能。1939年德国法本公司和1941年美国的树脂产品和化学品公司先后开始工业生产，并分别以Wofatit和Amberlite作为商品名。1944年美国人G.F.达莱利奥合成了苯乙烯系离子交换树脂。第二次世界大战期间，在德国,Wofatit除用于水的精制外，还从人造丝工厂废液中回收铜氨，从照像废液中回收银。在这期间，美国将离子交换树脂用于从贫铀矿中提取铀及用于核裂变生成物、超铀元素、稀土元素的分离。战后，离子交换树脂的合成和应用进一步得到发展，在水纯化领域中，采用混合床脱盐法，制得了电阻率为1800万欧·厘米的高纯水。50年代以后，开展了膜状离子交换树脂的研究,开辟了电化学的新领域。60年代初期,为适应尖端科学的发展，又研制出耐压、耐磨、高交换速度、能交换或吸
离子交换树脂的氧化和降解 强碱阴树脂遭受氧化后，主要表现为季胺基团的逐渐降解，而不会发生骨架的断链。强碱阴树脂的降解主要是季胺基团按顺序分解为叔、仲、伯胺，甚至非碱性物质。在化学除盐工艺中，其主要表现为中性盐分解容量，特别是硅交换容量的降低。 离子交换树脂的氧化和降解 树脂的氧化和降解 树脂的化学稳定性可以用其耐受氧化剂作用的能力表示。阳树脂被氧化后主要发生骨架的断链，而阴树脂则主要表现为季胺基团的降解。 1、阳树脂的氧化： 阳树脂被氧化后主要表现为骨架断链，生成低分子的磺酸化合物以及羧酸基团 其反应为：—CH—CH2——CH—CH2—︱︱◇ +(O) → ◇ + R SO3H \ \ SO3H SO3H O ‖ —CH—CH2——C—CH2—︱︱◇ +(O) → ◇ \ \ SO3H SO3H 备注：因发表框内不具备插图功能，借用“◇”代表苯环，还望各位见谅。
阳树脂遇到的氧化剂主要是游离氯与水反应生成的氧 其反应如下：Cl2 + H2O → HOCl +HCl HOCl → HCl + (O)过去原水中的游离氯主要来自生活用水的消毒。近年来，由于天然水中有机物含量和细菌的增多，在混凝、澄清之前也需加氯，以达到灭菌和降低COD的作用，因此，必须注意游离氯对阳树脂的损害。再生过程中，如果使用质量差的工业盐酸或副产品盐酸，其中含有氧化剂也会对阳树脂造成损害。一般要求进入化学除盐设备的原水中，游离氯的含量应小于0.1mg/L。 防止阳树脂被氧化的方法： (1)活性炭过滤。防止阳树脂被氧化的常用方法是通过活性炭过滤。活性炭脱除游离氯的原理，不单纯是吸附作用，而是一种表面上的化学反应。当活性炭表面吸附的氯达到一定浓度时，就会发生下列反应： Cl2 + H2O → HOCl + HCl C* + HOCl → CO* + HCl 式中：C*——活性炭; CO*——活性炭表面上生成的氧化物。 如果有充分的氯参加反应，CO*可以变为CO或CO2逸出，留下的活性炭可以继续吸附游离氯。为此，为了脱除游离氯，可以
2015离子交换树脂的贮存和装填 一、Lewatit 离子交换树脂的贮存 1、要保持树脂的水分。Lewatit树脂出厂时，其含水率是饱和的，在贮存过程中必须防止水分的消失。建议将离子交换树脂储存于干燥、没有阳光直射的室内.如发现树脂变干时，切忌将树脂直接置于水中浸泡，而应该将它置于饱和食盐水中浸泡，使树脂缓慢膨胀，然后再逐渐稀释食盐水溶液。 2、应将树脂贮存在产品资料中推荐的合适温度下。若贮存的温度过高，容易引起树脂交换基团的分解和微生物污染。若贮存在水的冰点之下，会使树脂内的水分冻结。如果树脂冻结，不能用机械方法处理，将其置于环境温度中逐步解冻。在处理或使用前，应当使树脂完全解冻。不能试图去加速解冻过程。 3、防止树脂受到污染。树脂贮存时要避免和铁容器、氧化剂和油类物质直接接触，以免树脂被污染或被氧化降解。 4、贮存期不要超过产品资料中的推荐值。 二、树脂的装填 1、离子交换器在装填树脂前要彻底清理和检查。确保所有接受树脂的容器在装树脂前是清洁的并用去离子水淋洗过。 2、用去离子水将树脂装入再生塔中，在再生塔中加入去离子水，以使下部排水管免受树脂的冲击。建议用水力引入器将混合水的树脂装入容器。也可以“倒”入容器，但是要始终将液面保持在树脂层上面。不要用机械泵装填树脂。速率最大不超过1m/s,水和树脂的混合比例>2:1。 3、确信去离子水的液面至少高于已经装入的树脂床的0.5m以上。然后将树脂浸泡在去离子水中至少2小时。浸泡时间越长越好，对树脂无害。（对于弱碱性和中碱性树脂（Lewatit MP 62，MonoPlus MP 64等）必须过夜使之浸泡透，防止反洗时损失树脂。 4、浸泡结束后，仔细并彻底反洗树脂约30min。除去所有的树脂细颗粒以及在装填过程中带入的外界杂质。可能会有一些细树脂，也可能没有。反洗出口处不应该有视窗，其会妨碍树脂细颗粒的去除。所有的细颗粒必须反洗出容器。小心不要将好的树脂也反洗出容器。阳树脂的反洗流出液开始的时候可能是棕色的，不必担心，这是磺酸树脂的共有特点，继续反洗，一直到反洗液澄清无细颗粒。推荐分步反洗，每次反洗50％的树脂，反洗速率根据各树脂的技术资料。阴树脂和阳树脂最好使用两个不同的反洗塔，防止交叉污染。 5、在所有的过程中，需要使用去离子水，如果没有去离子水，先用原水反洗阳离子树脂，然后用阳离子树脂软化后的原水，反洗和装填阴树脂。 5、第一次使用树脂前，使用倍量再生剂，再生树脂。注意：只需要增加再生剂的量，不要增加再生剂的浓度。 6、由于树脂在再生过程中会膨胀，所以推荐先装填90％的树脂，再生，淋洗，然后根据树脂的膨胀程度补填剩余的树脂 离子交换树脂床正确的反洗和再生 只有对离子交换树脂床采用适当的反洗和再生措施，才可以使离子交换树脂床正常有效的运行。如果反洗和再生的措施不恰当，可能会导致下列问题： a）树脂床的压降增高 b）由于额外的机械压力，会导致树脂颗粒易破碎 c）离子柱出口出的离子泄漏增大
离子交换树脂概述 离子交换树脂有多种类型，其分类方法也没有统一的规定，主要 有：按树脂骨架的主要成分可分为聚苯乙烯型树脂、聚丙烯酸型树脂、环氧氯丙烷型多乙烯多胺型树脂、酚一醛型树脂等；按聚合的化学反应分为共聚型树脂和缩聚型树脂；按骨架的物理结构常分为凝胶型树脂即微孔树脂、大网格树脂即大孔树脂，有的还有均孔树脂；按活性基团分为阳郭交换树脂和阴离子交换树脂等等。其中常见是是按活性基团及骨架的物理结构的方法分类，因活性基团的种类决定了树脂的主要性质和类别；而骨架的物理结构在树脂的交换使用中影响较大。 按不同活性基团的种类进行分烃，主要的是阳离子和阴离子交换树指，其次也还有一些其他种类的树脂。 1、阳离子交换树脂 阳离子交换树脂的活性基团能解离出阳离子，而其作为交换的离子可与溶液中的其他阳离子发生交换。阳离子交换剂，相当于高分子的多元酸。因活性基团的电离程度强弱不同又有强酸性和弱酸性阳离子交换树脂的区别。 强酸性阳离子交换树脂 磺酸基团和次甲基磺酸基团都是强酸性基团，它们容易在溶液中离解出氢离子，故呈强酸性，且离解后的负电基团，能吸附结合溶液中的其他阳离子而发生交换反应。这类树脂对酸、碱和各种溶剂都比较稳定，离子交换不受溶液PH值变化的影响，适用面广泛。常用强酸进行再生处理，但强酸性树脂与氢离子的结合力较弱故再生成氢型树脂时比较困难且耗酸量较大。强绝不能性树脂主要用于水处理和制药工业中。 弱酸性阳离子交换树脂 带有羧酸基、氧乙酸基团的交换树脂，是常见的弱酸性阳离子交换树脂。这种树脂的离解性即酸性较弱，在低PH下难以离解和进行离子交换，只在碱性、中性或微酸性溶液中发生交换反应。其交换容量大，容易再生成氢型，但其交换能力弱，速度慢；化学和热稳定性差。这类树脂亦是用酸进行再生，在制药工业中使用较多。 2、阴离子交换树脂 阴离子交换树脂的活性基团能解离出阴离子，而其作为交换离子可与溶液中的其他阴离子发生交换。阴离子交换剂，相当于高分子的多元碱。依活性基团电离程度的不同，阴离子交换树脂也有碱性强弱之分。 强碱性阴离子交换树脂强碱性阴离子交换树脂的活性基主要是季胺基团，能在水中离解出氢氧根离子而呈强碱性。这种树脂的正电基团能与溶液中的阴离子吸附结合，从而产生阴离子交换作用与强酸性离子交换树脂相似，其交换反应不受溶液PH值变化的影响。商品多以氯型出售，因其稳定性和而热性相对较好。它用强碱进行再考。强碱性阴离子交换树脂主要用于制备无盐水，可除去硅酸根、碳酸根等弱酸根。 弱碱性阴离子交换树脂 这类树脂含苞欲放有弱碱性基团，如伯胺其、促胺基或叔胺基。它们在水中能离解出氢氧根而呈弱碱性，具阴离子交换作用但它在多数情况下是吸附溶液中的整个其他酸分子，只能在中性或酸性条件下工作，较容易再生成羟型，可能NaCO3、NH4OH进行再生，且耗子碱量较少。 树脂的基本类型除上述四种外，在实际使用中，常常需要转变为其他离子形式。例如强酸性阳离子树脂，直接使用中会离解出氢离了，引起溶液PH值下降，从而腐蚀设备和影响某些反应的进行。可使其与NaCL作用，转变为钠型树脂再使用工作时钠型树脂离解出钠离子并
离子交换树脂 为了除去水中离子态杂质,现在采用得最普遍的方法是离子交换。这种方法可以将水中离子态杂质清除得以较彻底，因而能制得很纯的水。所以，在热力发电厂锅炉用水的制备工艺中，它是一个必要的步骤。 离子交换处理，必须用一种称做离子交换剂的物质（简称交换剂）来进行。这种物质遇水时，可以将其本身所具有的某种离子和水中同符号的离子相互交换，离子交换剂的种类很多，有天然和人造、有机和无机、阳离子型和阴离子型等之分，大概情况如表所示。此外，按结构特征来分，还有大孔型和凝胶型等。 离子交换剂的分类 天然海绿砂 无机质 人造合成沸石 离子交换剂 碳质磺化煤强酸性磺酸基(-SO3H) 阳离子型 有机质弱酸性羧酸基（－COOH） 强碱性Ⅰ型｛-N(-CH3)3｝OH 离子交换树脂阴离子型Ⅱ型｛－N(CH3)2｝OH 弱碱性（－(NH3)OH、（＝NH2） OH 或 （≡NH）OH 其他－氧化还原型、有机物清除除型等 第一节离子交换剂的结构 离子交换树脂属于高分子化合物，结构比较复杂.离子交换剂的结构可以被区分为两个部分：一部分具有高分子的结构形式，称为离子交换剂的骨架；另一部分是带有可交换离子的基团（称为活性集团），它们化合在高分子骨架上.所谓“骨架”，是因为它具有庞大的空间结构，支持着整个化合物，正象动物的骨架支持着肌体一样，从化学的观点来说，它是一种不溶于水的高分子化合物，现将常用离子交换剂的结构简单介绍如下。 一、磺化煤 磺化煤是一种半化合成的离子交换剂，它利用煤质本身的空间结构作为高分子骨架，用浓硫酸处理的方法（称磺化）引入活性基团而制成。 磺化煤的活性基团，除了有由于磺化而引入的－SO3H外，还有一些煤质本身原有的基团（如－COOH和－OH）以及因硫酸氧化作用生成的羧酸（－COOH），所以它实质上是一种混合型离子交换剂。 磺化煤的价格比较便宜，是过去水处理系统中广泛应用的交换剂，但由于它有以下的缺点，所以现在大都为合成离子交换树脂所替代：
