(沪粤版)八年级物理上册同步练习：3.4 探究光的折射规律

粤沪版八年级上册物理3一、单项选择题1.光线从空气射入水中，假定入射角为0°，那么折射角为〔〕A.0°B.30°C.60°D.90°2.如下图的光现象中，属于光的折射的是〔〕A.舞台激光束B.错位的〝铅笔〞C.反光镜成像D.水中倒影3.如下图的四种现象中，由于光的折射构成的是〔〕A.树叶在空中上的影子B.景物在水中的倒影C.人的腿在水中〝变短〞了D.皮影在幕布上的影子4.一只小羊过河时差点被淹死，小马站在河边，看着清澈的河水在想：〝怎样会这样呢？河水看起来也就到小羊的下巴呀！〞如下图的四幅光路图中，哪一幅图能正确说明发生这一现象的缘由〔〕A. B. C. D.5.以下关于光学现象的描画中不正确的选项是〔〕A. 图甲中，树荫下的阴影是小孔成的像B. 图乙中，缩小镜应用了光的折射C. 图丙中，桥在水中的倒影是光的反射现象D. 图丁中，三棱镜分解太阳光是光的色散现象6.如下图，水槽的右壁竖直放着一面平面镜。

无水时，射灯从S点收回的光经平面镜反射后，左壁上会出现一个光点P。

往水槽内加水，当水面处于a、b、c、d四个位置时，左壁上区分出现P a、P b、P c、P d四个光点(不思索水面对光的反射)。

那么四个光点在左壁上的陈列从下往上依次为〔〕A. P a、P b、P c、P dB. P d、P c、P b、P aC. P c、P d、P a、P bD. P b、P a、P d、P c7.小明在东钱湖畔看到：船儿在水面荡漾，鱼儿在白云中穿越，青山在水中摇曳．小明看到的景物中，由于光的折射构成的是〔〕A. 船儿B. 鱼儿C. 白云D. 青山8.将刻度尺斜拔出水中，从水面上看去，水中尺子的刻度状况〔〕A. 变得疏了B. 变得密了C. 一局部变疏一局部变密D. 疏密没有变化二、填空题9.拔出水中的筷子在水中的局部斜看起来向________(选填〝上〞或〝下〞〕弯折，都是由于光从________斜射向________时发作了折射的缘故.10.小王同窗在研讨光的折射规律时依据实验现象画出了如下图的a、b、c三图，依据图中所示现象，可以失掉的初步结论是________ ．11.«康熙几暇格物编•蒙气»中记载：〝正如置钱碗底，远视假定无，及盛满水时，那么钱随水光而显现矣．〞这描画的是光的 ________〔选填〝直线传达〞、〝反射〞或〝折射〞〕现象．当看到钱的像时，此时像的位置比物体的位置 ________〔选填〝高〞或〝低〞〕．12.如下图，一束激光射到空水槽底部O点，构成一个光斑．向水槽中注入过量水后，水槽底部光斑移动到O点的 ________〔左/右〕侧．继续沿水槽壁缓慢注水，在此进程中，折射角 ________〔增大/不变/减小〕。

沪粤版八年级上册 3.4 研究光的折射规律同步练习一．选择题1．能正确反应水中的筷子看起来向上偏折的光路是（）A．B．C．D．2．传说乾隆皇帝夜晚在月色下漫步，看到江边树上鸟儿栖息，倒影映水中，水中鱼儿游动。

便吟道：“月挂树梢，鱼游枝头鸟宿水。

”随后讨对下联，竟无人对出。

你以为此联中的（）A．“鱼”和“鸟”都是光的反射现象B．“鱼”是折射现象，“鸟”是反射现象C．“鱼”和“鸟”都是光的折射现象D．“鱼”是反射现象，“鸟”是折射现象3．如图为一液位感觉装置原理图，光束经液面反射后照耀到光电屏的S 点。

如入射光方向、光电屏方向、容器的方向保持不变，且容器没有发生倾斜，则当液面降低时，反射光将（）A．照耀到 S 点左边B．照耀到 S 点右边C．仍旧照耀到 S 点D．没法确立4．如图甲有一个点光源S，放在平面镜MN前，若平面镜不动，光源以v 的速度沿与镜面成45°角的方向向右做匀速直线运动，光源S 在镜中的像为S′；如图乙所示，烧杯中装有半杯水，一束光芒竖直向下照在水面上，保持入射点不变，入射光芒顺时针旋转α角。

对于这两个情形，以下说法正确的选项是（）A．甲图中， S′以速度v沿 SO 直线方向向右挪动B．甲图中， S′以速度 v 沿 SS′连线向 S 挪动C．乙图中，折射光顺时针旋转，旋转角小于αD．乙图中，折射光逆时针旋转，旋转角大于α5．一束光芒与界面成30°角入射到界面上，发生了反射和折射。

已知反射光芒与折射光芒的夹角是85°，则折射角为（）A．15°B．35°C．45°D．55°6．对于光的折射现象，以下说法中错误的选项是（）A．当光从空气斜射入玻璃或水中时，折射光芒倾向法线方向B．当光从玻璃（或水）斜射入空气中时，折射光芒偏离法线方向C．当光从空气垂直射入玻璃（或水）中时，流传方向改变90°D．当光从空气斜射入玻璃或水中时，在界面处同时发生反射或折射二．填空题7．在学习光的折射后，王明做了如下图的实验，他将一枚硬币放在碗底，眼睛在 A 处恰漂亮不到它，这时让同学张亮沿碗壁慢慢向碗中加水，王明在 A 处又能看到“硬币”，这是由于光从水斜射入空气中时发生了现象。

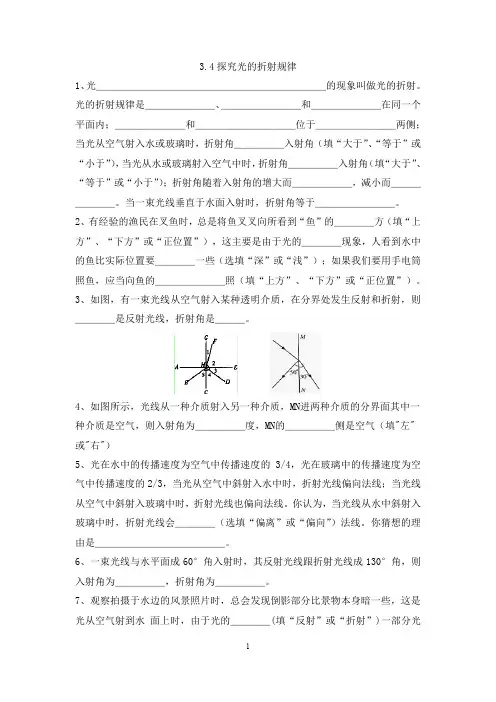

3.4探究光的折射规律1、光＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿的现象叫做光的折射。

光的折射规律是＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿在同一个平面内；＿＿＿＿＿＿＿和＿＿＿＿＿＿＿＿＿＿位于＿＿＿＿＿＿＿＿两侧；当光从空气射入水或玻璃时，折射角＿＿＿＿＿入射角（填“大于”、“等于”或“小于”），当光从水或玻璃射入空气中时，折射角＿＿＿＿＿入射角（填“大于”、“等于”或“小于”）；折射角随着入射角的增大而＿＿＿＿＿＿，减小而＿＿＿＿＿＿＿。

当一束光线垂直于水面入射时，折射角等于＿＿＿＿＿＿＿＿。

2、有经验的渔民在叉鱼时，总是将鱼叉叉向所看到“鱼”的＿＿＿＿方（填“上方”、“下方”或“正位置”），这主要是由于光的＿＿＿＿现象，人看到水中的鱼比实际位置要＿＿＿＿一些（选填“深”或“浅”）；如果我们要用手电筒照鱼，应当向鱼的＿＿＿＿＿＿＿照（填“上方”、“下方”或“正位置”）。

3、如图，有一束光线从空气射入某种透明介质，在分界处发生反射和折射，则＿＿＿＿是反射光线，折射角是＿＿＿。

4、如图所示，光线从一种介质射入另一种介质，MN进两种介质的分界面其中一种介质是空气，则入射角为＿＿＿＿＿度，MN的＿＿＿＿＿侧是空气（填"左"或"右"）5、光在水中的传播速度为空气中传播速度的3/4，光在玻璃中的传播速度为空气中传播速度的2/3，当光从空气中斜射入水中时，折射光线偏向法线；当光线从空气中斜射入玻璃中时，折射光线也偏向法线。

你认为，当光线从水中斜射入玻璃中时，折射光线会＿＿＿＿（选填“偏离”或“偏向”）法线。

你猜想的理由是＿＿＿＿＿＿＿＿＿＿＿＿＿。

6、一束光线与水平面成60°角入射时，其反射光线跟折射光线成130°角，则入射角为＿＿＿＿＿，折射角为＿＿＿＿＿。

7、观察拍摄于水边的风景照片时，总会发现倒影部分比景物本身暗一些，这是光从空气射到水面上时，由于光的＿＿＿＿(填“反射”或“折射”)一部分光进入了水中的缘故，潜水员在水下看到水中的游鱼，这是＿＿＿＿＿＿＿现象。

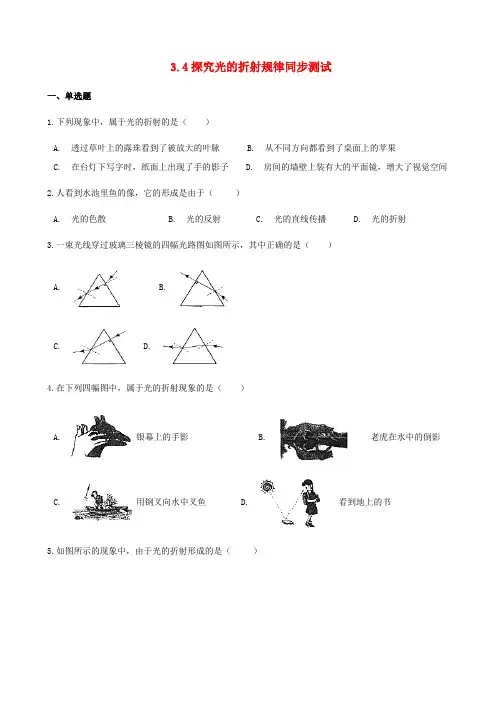

3.4探究光的折射规律同步测试一、单选题1.下列现象中，属于光的折射的是（）A. 透过草叶上的露珠看到了被放大的叶脉B. 从不同方向都看到了桌面上的苹果C. 在台灯下写字时，纸面上出现了手的影子D. 房间的墙壁上装有大的平面镜，增大了视觉空间2.人看到水池里鱼的像，它的形成是由于（）A. 光的色散B. 光的反射C. 光的直线传播D. 光的折射3.一束光线穿过玻璃三棱镜的四幅光路图如图所示，其中正确的是（）A. B.C. D.4.在下列四幅图中，属于光的折射现象的是（）A. 银幕上的手影B. 老虎在水中的倒影C. 用钢叉向水中叉鱼D. 看到地上的书5.如图所示的现象中，由于光的折射形成的是（）A. 树荫下的光斑B. 手影C. 月亮的“倒影”D. 笔“折断”了6.筷子放在盛有水的碗里，侧面看去筷子发生弯折，这是由于光的（）A. 折射现象B. 反射现象C. 漫反射现象D. 镜面反射现象7.如图现象中，属于光的折射的是（）A. 照镜子B. 使用放大镜C. 阳光下的影子D. 水中的倒影8.小明在一只空碗中放一枚硬币，后退到某处眼睛刚好看不到它．另一位同学慢慢往碗中倒水时，小明在该处又看到硬币．这种现象可以用下列哪个光路图来解释？（）A. B.C. D.9.如图所示是光从空气斜射入水中的光路图，其中正确的是（）A. B.C. D.二、填空题10.如图，OA、OB和OC是射到空气和玻璃界面上的入射线、反射线和折射线三条光线，则________是法线，反射角为________度，折射角为________度。

11.课堂上老师给同学们变了一个小魔术：起初茶碗看起来是空的，但是慢慢往碗内倒水时，会发现碗中原来还藏着一枚硬币，这种现象是由于 ________造成的，人眼看到的硬币比真实的硬币位置要 ________（选填“高”或“低”）12.某实验小组在探究光的折射规律时，将光从空气分别射入水和玻璃，测得数据如下表：空气中的入射角i0°30°45°60°水中的折射角r0°22°32°40°玻璃中的折射角β0°17°24°30°分析表格中的数据，你肯定能得出一些规律，比如：当入射角增大时，折射角跟着增大。

八年级物理上册3、4探究光的折射定律同步练习新版粤教沪版八年级物理上册3、4探究光的折射定律同步练习新版粤教沪版折射时空气中的“角”大些.(这里的“角”指的是入射角和折射角)在水中看到岸上物体A,看到好像在A′,其位置变高了,无论岸上看水中景物,还是光从一种介质进入另一种介质时传播方向发生改变的现象叫做光的折射如图所示是光从空气斜射入水中的光路图其中MM′是两种介质的分界面NN′是法线AO是入射光线 OC是折射光线入射角是∠A O N折射角是∠C O N′光的折射规律折射光线入射光线法线三者在八年级物理上册3、4探究光的折射定律同步练习新版粤教沪版同一平面内折射光线和入射光线分别位于法第题图八年级物理上册3、4探究光的折射定律同步练习新版粤教沪版折射角与入射角的大小关系决定于光在不同介质中的速度大小,光由光速大的介质斜射入光速小的介质中时,折射角小于入射角.反之,折射角大于入射角.光发生折射时,同时也一定发生反射,同反射一样,折射光路也是可逆的.【例】如图中,O A、O B和O C是射到空气和玻璃界面上的折射光线、反射光线和入射光线三条光线,则是法线,反射角为度,折射角为度.界面的边是玻璃.【解析】此题是光的反射和折射规律的综合运用,根据相邻等角夹法线,从图中可以知道法线是X X′.根据反射角、折射角的定义可以知道反射角是,折射角是.由于折射角大于入射角,所以界面的右面是玻璃.【答案】X X′右【方法归纳】本题是一道比较全面理解光的反射和折射的题目,首先可以根据光反射时,反射角等于入射角,判断反射光线和入射光线,从而确定界面,再判断法线和折射光线.线两侧光从空气斜射到水或玻璃表面时折射光线向法线靠拢折射角小于填大于小于或等于入射角入射角增大时折射角也增大光垂直射到水或玻璃的表面时在水或玻璃中的传播方向不变在光的折射现象中光路也是可逆的说出生活中由于光的折射产生的几个现象池底变浅海市蜃楼等光的折射规律光线从空气斜射到一块玻璃表面时下图较全面正确反映光传播路径的是C 如图所示一束光斜射到平静的水面上同时发生反射和折射则反射光线与入射光线的夹角为１００度折射角小于填大于小于或等于入射角请画出对应的反射光线和折射光线第题图某实验小组在探究光的折射规律时将光从空气分别射入水和玻璃律请写出两条入射角为０°，折射角也为０°入射角增大，折射角也增大。

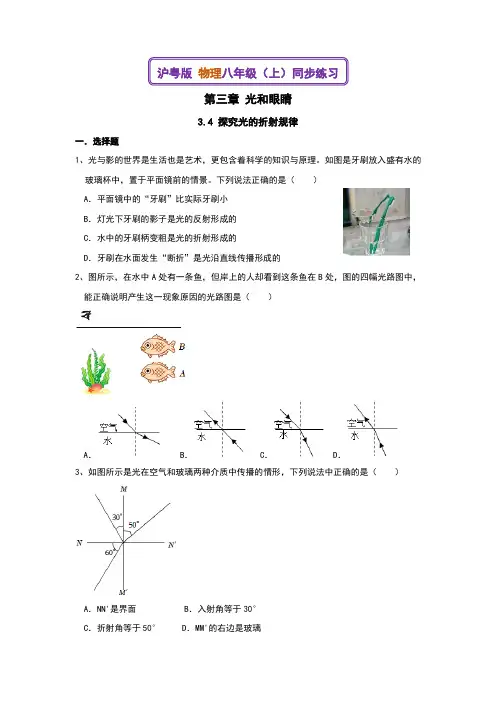

沪粤版物理八年级（上）同步练习第三章光和眼睛3.4 探究光的折射规律一．选择题1、光与影的世界是生活也是艺术，更包含着科学的知识与原理。

如图是牙刷放入盛有水的玻璃杯中，置于平面镜前的情景。

下列说法正确的是（）A．平面镜中的“牙刷”比实际牙刷小B．灯光下牙刷的影子是光的反射形成的C．水中的牙刷柄变粗是光的折射形成的D．牙刷在水面发生“断折”是光沿直线传播形成的2、图所示，在水中A处有一条鱼，但岸上的人却看到这条鱼在B处，图的四幅光路图中，能正确说明产生这一现象原因的光路图是（）A．B． C． D．3、如图所示是光在空气和玻璃两种介质中传播的情形，下列说法中正确的是（）A．NN'是界面 B．入射角等于30°C．折射角等于50° D．MM'的右边是玻璃4、如图是光源S发出的光线从水中斜射入空气中的光路图，下列关于人在岸上观察到光源S所成像的说法正确的是（）A．光源S所成的虚像在直线①上B．光源S所成的虚像在直线②上C．光源S所成的实像在直线①上D．光源S所成的实像在直线②上5、光线从空气斜射入水中，若入射角为45°，则折射角为（）A．0° B．45 C．32° D．58°6、如图所示，从玻璃砖中的A点发出的光线，在通过界面MN射入空气中时，（）A．折射角一定小于入射角 B．折射角一定大于入射角C．折射角可能小于入射角 D．折射角可能等于入射角7、当一束光从水中斜射入空气中时，如入射角逐渐减小，则折射角（）A．逐渐减小，且小于入射角 B．逐渐减小，且大于入射角C．逐渐增大，且小于入射角 D．逐渐增大，且大于入射角8、如图所示，一束光射入杯中，在杯底形成光斑。

逐渐往杯中加水，则观察到的光斑将会（）A．向右移动 B．向左移动 C．向上移动 D．原位不动9、把一块长方体玻璃砖压在有“科学”两字的书上，如图所示，图中“科学”两字是（）A．变浅的虚像 B．变浅的实像C．变深的虚像D．变深的实像10、如图所示，小明到广水徐家河国家湿地公园游玩时，看到“鱼在云中游，鸟在水中飞”的美景奇观。

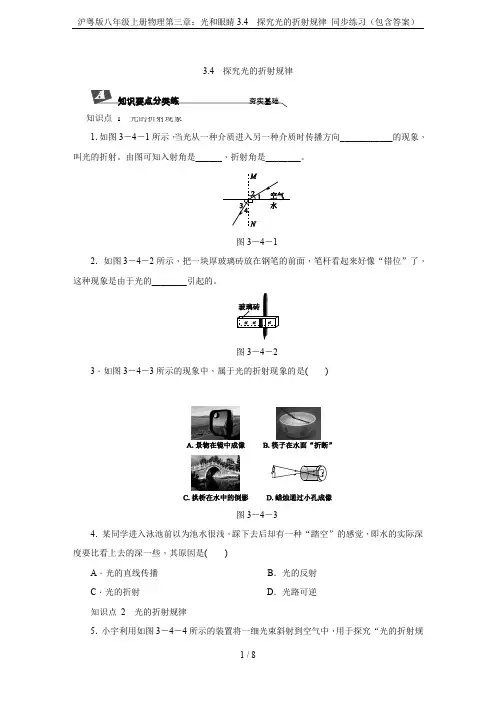

3.4 探究光的折射规律1．如图3－4－1所示，当光从一种介质进入另一种介质时传播方向____________的现象，叫光的折射。

由图可知入射角是______，折射角是________。

图3－4－12．如图3－4－2所示，把一块厚玻璃砖放在钢笔的前面，笔杆看起来好像“错位”了，这种现象是由于光的________引起的。

图3－4－23．如图3－4－3所示的现象中，属于光的折射现象的是( )图3－4－34．某同学进入泳池前以为池水很浅，踩下去后却有一种“踏空”的感觉，即水的实际深度要比看上去的深一些，其原因是( )A ．光的直线传播B ．光的反射C ．光的折射D ．光路可逆知识点 2 光的折射规律5．小宇利用如图3－4－4所示的装置将一细光束斜射到空气中，用于探究“光的折射规律”。

图3－4－4(1)实验中，在水中放入少许牛奶并搅拌均匀，向水面上方喷烟雾并盖上玻璃片，这样做是为了__________________________________________。

(2)实验的折射光路如图所示，可以判断光从水斜射入空气中时，折射角________(选填“大于”“小于”或“等于”)入射角，增大入射角，观察到折射角________(选填“增大”或“减小”)。

(3)实验证明，折射现象中，光路是________的。

若光从空气斜射到水中，折射角________入射角。

(4)当光垂直照射到水或玻璃的表面时，在水或玻璃中的传播方向________。

6．下列关于光的折射的说法中错误的是()A．折射光线一定在法线和入射光线所确定的平面内B．折射光线、入射光线和法线不一定在一个平面内C．折射角可能小于入射角D．光线从空气斜射入玻璃时，折射角小于入射角7．如图3－4－5所示，两条光线沿1、2方向斜射入水中形成了3、4两条折射光线，其中2和4在同一条直线上，则()图3－4－5A．3的入射光线是2B．3是1的反射光线C．1对应的折射光线是3D．2对应的折射光线是4知识点3根据光的折射规律作图8．光从空气斜射入水中时，请在图3－4－6中大致画出入射光线对应的折射光线。

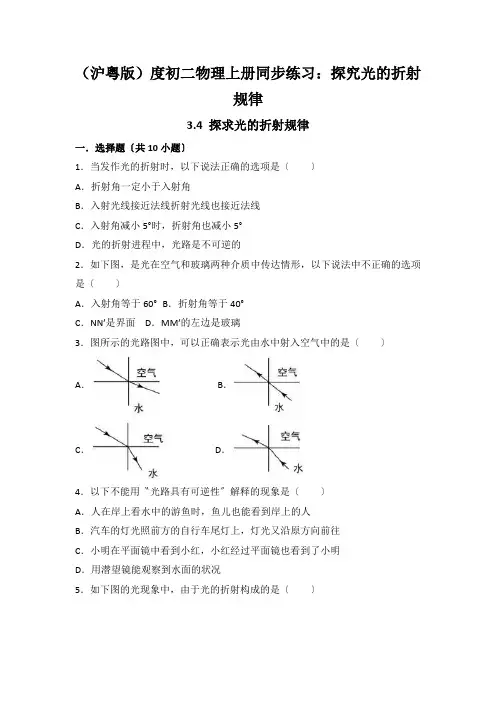

（沪粤版）度初二物理上册同步练习：探究光的折射规律3.4 探求光的折射规律一．选择题〔共10小题〕1．当发作光的折射时，以下说法正确的选项是〔〕A．折射角一定小于入射角B．入射光线接近法线折射光线也接近法线C．入射角减小5°时，折射角也减小5°D．光的折射进程中，光路是不可逆的2．如下图，是光在空气和玻璃两种介质中传达情形，以下说法中不正确的选项是〔〕A．入射角等于60°B．折射角等于40°C．NN′是界面D．MM′的左边是玻璃3．图所示的光路图中，可以正确表示光由水中射入空气中的是〔〕A．B．C．D．4．以下不能用〝光路具有可逆性〞解释的现象是〔〕A．人在岸上看水中的游鱼时，鱼儿也能看到岸上的人B．汽车的灯光照前方的自行车尾灯上，灯光又沿原方向前往C．小明在平面镜中看到小红，小红经过平面镜也看到了小明D．用潜望镜能观察到水面的状况5．如下图的光现象中，由于光的折射构成的是〔〕A．塔在水中构成〝倒影〞B．景物在凸面镜中成像C．日晷面上出现晷针的影子D．筷子似乎在水面处〝折断〞6．以下有关光现象的解释不正确的选项是〔〕A．雨后睛朗的夜晚，背着月光行走，为了不踩着地上的积水应该不走亮处B．〝潭清疑水浅，荷动知鱼散〞句中的水浅是由于光的折射形成的错觉C．〝坐井观天〞是由于光的直线传达才形成的〝坐井观天，所见其小〞D．〝云在水中飘，鱼在云下游〞是既有光的反射也有光的折射构成的现象7．如图光现象中，构成缘由和其它三个不同的是〔〕A．雨后彩虹B．水中倒影C．铅笔〝折断〞D．空中楼阁8．小李把一个硬币放在碗里，移动碗直到眼睛看不到为止，坚持头部不动往碗里倒水，倒到一定水平时，小李又重新看到硬币。

小李用作图方法说明结论正确的选项是〔〕A．B．C． D．9．关于生活中的一些光现象，以下剖析正确的选项是〔〕A．树木在阳光下的〝影子〞是由光的反射发生的B．树木在安静水面的〝倒影〞是由光的折射发生的C．透过露珠看到被缩小的树叶叶脉是光的折射构成的虚像D．海面上的〝空中楼阁〞是光在海面发作反射后成的虚像10．如下图，一束光从空气斜射到玻璃外表，以下光路图中正确的选项是〔〕A．B．C．D．二．填空题〔共8小题〕11．如下图是光从玻璃斜射入空气中时，所发作的反射和折射的状况〔其中∠1=∠2〕，由此可判别出〔填字母〕为折射光线，空气在界面的方〔选填〝上〞、〝下〞、〝左〞或〝右〞〕。

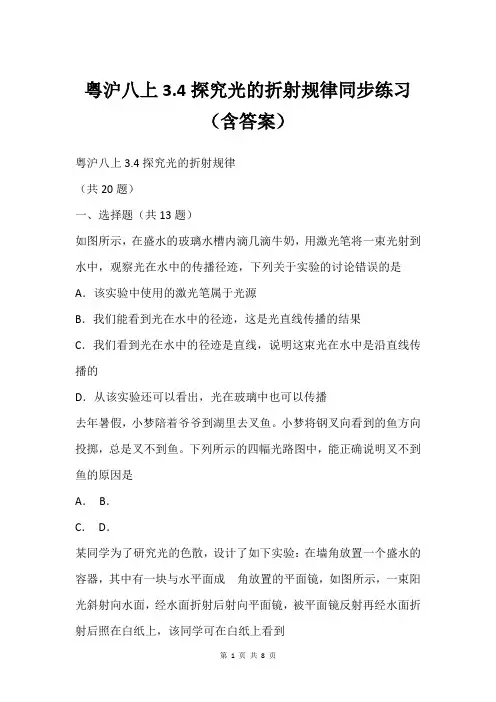

粤沪八上3.4探究光的折射规律同步练习（含答案）粤沪八上3.4探究光的折射规律（共20题）一、选择题（共13题）如图所示，在盛水的玻璃水槽内滴几滴牛奶，用激光笔将一束光射到水中，观察光在水中的传播径迹，下列关于实验的讨论错误的是A．该实验中使用的激光笔属于光源B．我们能看到光在水中的径迹，这是光直线传播的结果C．我们看到光在水中的径迹是直线，说明这束光在水中是沿直线传播的D．从该实验还可以看出，光在玻璃中也可以传播去年暑假，小梦陪着爷爷到湖里去叉鱼。

小梦将钢叉向看到的鱼方向投掷，总是叉不到鱼。

下列所示的四幅光路图中，能正确说明叉不到鱼的原因是A．B．C．D．某同学为了研究光的色散，设计了如下实验：在墙角放置一个盛水的容器，其中有一块与水平面成角放置的平面镜，如图所示，一束阳光斜射向水面，经水面折射后射向平面镜，被平面镜反射再经水面折射后照在白纸上，该同学可在白纸上看到A．上紫下红的彩色光带B．上红下紫的彩色光带C．外红内紫的环状光带D．一片白光下列光学图示中不正确的是A. 平面镜成像B. 光的反射C. 光的色散D. 光从空气射入水中如图所示是筷子插入水中发生折射的情况，其中正确的图是A．B．C．D．小林在水中练习潜水，教练在岸上看到水下的小林的光路图是A．B．C．D．如图所示的光现象中，由于光的折射形成的是A. 赵州桥在水中形成“倒影”B. 手在墙上形成“手影”C. 筷子好像在水面处向上弯折D. 景物在凸面镜中成像某校新建成一个喷水池，在池底的上都安装一只射灯。

池内无水时，射灯发出的一束光照在池壁上，在点形成一个亮斑，如图所示。

往池内注水，水面升至位置时，站在池旁的人看到亮斑的位置在点；如果水面升至位置时，人看到亮斑的位置在点，则A．点在点的上方，点在点的上方B．点在点的下方，点在点的上方C．点在点的上方，点在点的下方D．点在点的下方，点在点的下方如图所示，点发出的光通过水面射向点，光的传播路线为，如果一束激光要从点射到点，则激光的入射方向是A．方向B．方向C．方向D．以上方向均可如图所示，光在玻璃和空气的界面同时发生了反射和折射，以下说法正确的是A．入射角为，界面右侧是空气B．折射角为，界面右侧是玻璃C．入射角为，界面左侧是空气D．折射角为，界面左侧是玻璃如图所示，一束激光射入杯中，在杯底形成光斑，逐渐向杯中加水，观察到的光斑将会A．向左移动B．向右移动C．位置不变D．消失有两口井，井口的大小和井的深度都相同，一个是枯井，一个水井，在两口井底正上都的位置上分别有一只青蛙，试问：在晴朗的夜晚，繁星满天，能看到更多星星的是A．枯井的蛙B．水井的蛙C．同样多D．无法判断光线从空气斜射入水中，若入射角为，则折射角可能为A．B．C．D．二、填空题（共4题）某同学在湖边树荫下乘凉，发现地面上有很多圆形光斑，这是由于光的直线传播形成的（选填“树叶”或“太阳”）的像。

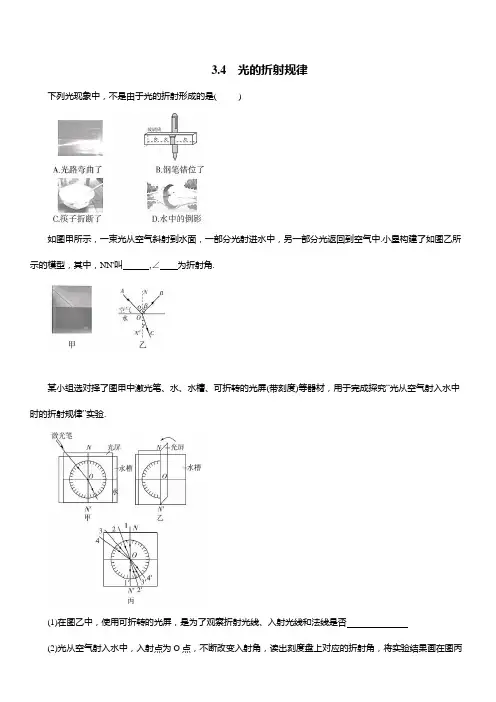

3.4 光的折射规律下列光现象中，不是由于光的折射形成的是( )如图甲所示，一束光从空气斜射到水面，一部分光射进水中，另一部分光返回到空气中.小星构建了如图乙所示的模型，其中，NN'叫,∠为折射角.某小组选对择了图甲中激光笔、水、水槽、可折转的光屏(带刻度)等器材，用于完成探究“光从空气射入水中时的折射规律”实验.(1)在图乙中，使用可折转的光屏，是为了观察折射光线、入射光线和法线是否(2)光从空气射入水中，入射点为O点，不断改变入射角，读出刻度盘上对应的折射角，将实验结果画在图丙中，其中1 和1′、2和2'、3和3'、4和4'分别表示各次入射光线和对应的折射光线的位置.由此可得出，光从空气斜射入水中时，折射角随入射角的增大而，且折射角(填“大于”“等于”或“小于”)入射角；当光从空气垂直射入水中时，折射角等于度.(3)图丙中当激光从水中沿4'方向射入O 点时,折射光线将会沿着(填“1”“2”“3”或“4”)的方向射出，说明折射现象中光路是的.当光从一种介质射入另一种介质时，下列说法中正确的是( )A.折射角大于入射角B.折射角小于入射角C.折射角等于入射角D.以上情况都有可能人在水面下看到岸边景物的正确光路是( )图中OA'是入射光线AO 的折射光线，请在图中画出入射光线BO 的折射光线OB'的大致位置.一束单色光从空气斜射入水中的情境如图所示.下列说法正确的是( )A. BO是入射光，OA是反射光B. AO 是入射光,OC是折射光C.∠AOM 是入射角,∠BON是反射角D.光若沿CO 入射,将沿OA 和OB射出一束光在空气和玻璃两种介质的界面上同时发生反射和折射，小胡同学在画图时忘了标记入射光线、反射光线和折射光线的方向，如图所示.请你判断，图中空气和玻璃的分界面是(用字母表示)，分界面的(填“上”“下”“左”或“右”)侧是玻璃，折射光线是，入射角等于度.在天宫课堂中，航天员王亚平将空气注入水球，形成的气泡球与水球的球心都在O点，一束光线从空气射入水球的光路如图所示，其中球心O与入射点O₁的连线为法线.则进入气泡球的折射光线可能为( )A.①B.②C.③D.④如图是两个并排而且深度相同的水池，一个未装水，一个装水.在两池的中央各竖立着一支长度相同且比池深略高的标杆.当阳光斜照时会在池底形成杆的影子，由于光从空气斜射入水中会发生(填“反射”或“折射”)，则装水的池中标杆的影子(填“较长”或“较短”).现在，一些大厦都用许多大块的镀膜玻璃做外墙(俗称“玻璃幕墙”)，这种外墙既能透射光线也能反射光线(如图1所示).(1)从外面看玻璃幕墙相当于平面镜，光线照射在光滑的玻璃幕墙上时会发生(填“镜面”或“漫”)反射.(2)如图2 所示A、B、C三幅图中，哪幅图能真实反映太阳光通过玻璃幕墙进入室内的传播途径? 答: (填“A”“B”或“C”).(3)小明想进一步探究光的折射规律，通过网络查询到光在几种不同均匀介质中的传播速度如表所示.介质玻璃冰水酒精空气光速//(10⁸m·s⁻¹) 1.87 2.29 2.25 2.26 3.00①通过分析表格数据，(填“能“或“不能”)得出结论：光在固体中传播速度最小，在气体中传播速度最大.②图3 是光在几种均匀介质中传播的光路图，结合表格数据，可得出结论：光从一种介质斜射入另一种介质时，在界面处会发生，在传播速度较小的介质内，光线与法线的夹角(填“较大”或“较小”).③如图4 所示，一束光经过A点，要射中B点，则入射点应在O点的(填“左侧”或“右侧”).如图是一束光从空气射入水中的部分光路图，请你画出入射光线及反射光线的大致方向.如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E 处看到路灯的像为S'.请画出水下E 处的人看到路灯S 的光路图.如图是经平面镜反射后的反射光线，请画出射向平面镜的入射光线和进入空气中的折射光线.如图所示，不透明圆管是一根方向固定且不易形变的直管，将它固定在铁架台上，将小鱼模型固定在水中.(1)人眼从A 处透过直管看向水里，调整直管方向，直到从直管看到水中的“鱼”，这是鱼的(填“实”或“虚”)像.(2)用一根足够长的铁丝(鱼叉)沿直管叉向看到的“鱼”，插到鱼；改用激光笔从A点沿着直管对着看到的“鱼”照射，光照到鱼身上.(两空均填“能”或“不能”)(3)保持光照，接着从鱼缸侧面观察，能看到光的传播路径.以上现象说明，鱼的像在实际鱼的(填“上”或“下”)方.佳佳老师演示过实验后，在电子白板上呈现了一张湖边警示牌和它在水中“倒影”的图片，如图所示.该“倒影”是由光的(填“反射”或“折射”)形成的像.细心的小星发现“倒影”没有牌子本身明亮，这是因为来自警示牌的光射到水面时，一部分光(填“反射”或“折射”)进入了水中，使得从水面(填“反射”或“折射”)回来的光减少.小星说：“这湖水看起来不深呀，为啥还写着‘水深危险’呢?”通过第4题的学习，说明一下理由：我们看到的水底比它的实际位置要(填“浅”或“深”)，其实是由于形成的像，所以不能在不知情的野外水域下水.小明给弟弟变了个魔术.他将装有一枚硬币的杯子放在弟弟面前，如图所示，弟弟在A处看不到硬币，这是因为光沿传播.小明向杯中缓缓注水后，弟弟能看到硬币了，这是由光的产生的现象.弟弟看到的是硬币的(填“实”或“虚”)像.《梦溪笔谈》是北宋一部涉及古代中国自然科学、工艺技术及社会历史现象的综合性笔记体著作，该书被评价为“中国科学史上的里程碑”.作者沈括在书中记载了海市蜃楼的大自然奇观，如图是海市蜃楼形成的原理图.下列说法中正确的是( )A.由于光的直线传播，楼阁C发出的光沿直线传播到A 点观察处B.由于光的反射，楼阁B 在C 处形成楼阁虚像C.由于光的折射，楼阁B 在C 处形成楼阁虚像D.此现象说明光在空气中不能沿直线传播诗句“大漠孤烟直，长河落日圆”给我们展现了一幅美丽的画卷.其实诗人观察到的落日并非太阳的实际位置(如图所示)，而是太阳光经过不均匀的大气层发生了(填“反射”或“折射”)所成的像，太阳实际在图中(填“甲”或“乙”)的位置，人眼所看到的太阳是(填“实”或“虚”)像.如图所示，学校新建成一个喷水池，在池底的中央安装了一S只射灯.池内无水时，射灯发出的一束光线照在池壁上，在S点形成一个亮斑，如图所示，现往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置在P点，P点应在S点的(填“上”或“下”)方，如果水面上升至b位置，那么射灯发出的光照在，人眼看到亮斑的位置Q点在(均填“S点上方”“S点”或“S点下方”).阅读短文，回答问题.光纤的奥秘光纤电缆是21 世纪最重要的发明之一.发明光纤电缆的，就是被誉为“光纤之父”的是华人科学家、诺贝尔奖获得者高锟.光纤电缆利用玻璃清澈、透明的性质，使用光来传送信号.光可以从弯曲的玻璃光纤的一端传到另一端，而不会“溜”出玻璃光纤，这是为什么呢? 原来，光从玻璃射入空气时，折射角大于入射角(如图1甲).当入射角增大时，折射角也(如图1 乙).如果让一束激光从某种玻璃中射向空气(如图2 所示)，保持入射点不动，改变入射角(每次增加0.2°)，当入射角增大到41.8°时，折射光线消失，只存在入射光线与反射光线，发生这种现象时的入射角叫做这种物质的临界角.当入射角大于临界角时，只发生反射，不发生折射，这种现象叫做光的全反射(如图1丙).这样光就在玻璃中传播，而不会“溜”出玻璃光纤(如图3).它只有在折射时折射角是大于入射角的现象中才可能发生.一般弯曲的光学纤维(简称光纤)，只要它的玻璃芯的透明度高、均匀，并且芯与外皮层之间的分界面光滑，就是一根好光导管.光纤，为目前的信息高速公路奠定了基础，数以万计的光学纤维构成的光学纤维束，它不仅能传导光能，也能将图像从一端传到另一端.能传光的纤维束称传光束，同时能传图像的纤维束称传像束.(1)完成上文中的空格.(2)上述玻璃的临界角是.(3)折射光线消失后反射光线的亮度会增强，其原因是折射光消失后，入射光几乎全部变为.(4)当光从空气射向玻璃时，(填“会”或“不会”)发生光的全反射现象.(5)一个三棱镜由上述玻璃构成，让一束光垂直于玻璃三棱镜的一个面射入(如图4所示)，请在图中完成这束入射光的光路图.。

3.4 探究光的折射规律图3－4－1光的折射光由一种介质进入另一种介质时____________发生改变的现象，叫做光的折射。

光的折射规律1．如图3－4－2所示，用PQ表示空气和水的分界面，O点是光线的入射点，AO是入射光线，NN′是过O点的法线，∠AON是入射角，OB是进入水中的________光线，∠BON′是________角。

图3－4－22．探究光的折射规律实验器材：玻璃水槽、激光笔、硬纸板、量角器和一块玻璃砖。

实验步骤：(1)让光线斜射入空气和水的分界面，比较折射角和入射角的大小，折射角________入射角；(2)改变入射角的大小，观察折射角的变化：当入射角增大时，折射角将________；当入射角减小时，折射角将________；若让光垂直射向水面，则进入水中的光线方向________；(3)把水槽换成玻璃砖，重复上述实验。

实验结论：光折射时，折射光线、入射光线、法线三者在同一平面内；折射光线和入射光线分别位于________两侧。

光从空气斜射入水或玻璃表面时，折射光线向法线偏折，折射角________入射角；入射角增大，折射角也________；光垂直射到水或玻璃表面时，在水或玻璃中的传播方向________。

实验评估：(1)实验中硬纸板的作用可显示入射光线和折射光线，如果硬纸板可转折，同样可以验证折射光线、入射光线和法线在同一平面内；(2)实验用水和玻璃砖进行多次实验，得出的实验结论具有普遍性。

生活中和自然中的折射现象1．从空气中看水中的物体，或从水中看空气中的物体，看到的其实都不是物体本身，而是由于光的折射形成的、比实际位置都________的虚像。

2．光在同一种不均匀的物质中，传播方向不断改变，也是折射现象。

海市蜃楼、星星眨眼等现象都是由于折射使光的传播路径发生弯曲形成的。

类型一生活中的折射现象例1 2017·苏州如图3－4－3所示的光现象中，由于光的折射形成的是( )图3－4－3[易混辨析]解答这类问题时，要结合生活实例与光的三个基本规律进行分析。

沪粤版物理八年级上册第三章探究光的折射规律题型一：确定“四线三角”1.如图所示是光在空气和玻璃两种介质中传播的情形，下列说法正确的是（）A．入射角等于30°B．折射角等于50°C．NN′是界面D．MM′的右边是玻璃2.如图所示为光在空气和玻璃间传播的情况，由图可知，入射光线是___________，折射角是___________，玻璃在___________侧。

3.如图所示，MN是甲、乙两种介质的分界面，且甲乙两种介质中一种是空气，另一种是玻璃：OA、OB、OC是3条光线。

（1）通过入射点O作出法线，由此推断___________是入射光线，介质___________是空气，介质___________是玻璃。

（2）由光的反射定律可知，___________是反射光线，反射角等于___________。

（3）由光的折射特点可知，___________是折射光线，折射角等于___________。

4.关于光的折射，下列说法中正确的是（）A.光从空气斜射入其它介质中时，折射角大于入射角B.光从一种介质进入另一种介质时，其传播方向一定会改变C．折射角是折射光线与介质表面的夹角 D．灌满水的池子看起来变浅了是由于光的折射现象引起的5.下列关于光的折射的说法中正确的是（）A．光从一种介质进入另一种介质时传播方向一定改变 B．折射角就是折射光线与镜面的夹角C．发生光的折射时，折射角总是大于入射角 D．入射角增大时，折射角也随着增大6.当光从一种介质进入另一种介质时，下列说法正确的是（）A．一定会发生折射现象 B．发生折射时，折射角一定小于入射角C．反射和折射不会同时发生 D．只要进入另一种介质时，光速就会改变7.小华同学用激光笔照射水面，在水槽壁上出现两个红点A和B．若保持入射点O的位置不变，欲使A点下移至A′，应使入射光线MO绕着点O沿___________（选填“顺时针”或“逆时针”）方向转动；若保持入射光线不变，欲使B点下移至B′，应使水面___________（选填“上升”或“下降”），在水面变化过程中，折射角_________（选填“增大”、“不变”或“减小”）。

粤沪版八年级物理上册：3.4“探究光的折射规律”质量检测练习题选择题小明在南湖公园湖畔看到：船儿在水面荡漾，鱼儿在白云中穿梭，柳树在水中摇曳。

小明看到的景物中，由于光的折射形成的是（）。

A. 船儿B. 鱼儿C. 白云D. 柳树【答案】B【解析】白云、柳树在水中的倒影属于平面镜成像，是由光的反射形成的；船儿在水面荡漾，是因为小船反射的光进入了我们的眼睛；鱼儿在白云中穿梭，我们看到水中的鱼，是鱼的虚像，是由光的折射形成的；因此B符合题意为答案。

选择题对下列光的现象成因的说法中错误的是A. 日食、月食———光的直线传播B. 影的形成———光的反射C. 倒影的形成———光的镜面反射D. 白雪耀眼———光的反射【答案】B【解析】试题日、月食和影子的形成是光沿直线传播的典型例子，所以A 描述正确；B错误；倒影是平面镜成像，是由于光的反射产生的，所以C正确；白光是复色光，包括各种颜色的光，故白雪可以反射任何颜色的光，所以白雪耀眼，D正确，故选B。

选择题能正确反映水中的筷子看起来向上偏折的光路是（）A. B. C. D.【答案】C【解析】（1）水中的筷子看起来向上偏折，是光线从水中射入空气时，而BD图都是光从空气射向水里，故BD错误；（2）当光从水中射入空气时，在水与空气的交界面上发生折射，进入空气中的折射光线向水面偏折，远离法线，折射角大于入射角，而我们认为光是沿直线传播的，我们看到的筷子位置在折射光线的反向延长线上，从而位置比实际位置偏高，看起来筷子向上弯折，而A图折射角小于入射角。

故C正确。

故选：C。

选择题下列实例中，属于光的折射现象的是A. 斜插在水中的筷子“变弯”了B. 湖边垂柳在湖面形成美丽的倒影C. 人在路灯下行走，地面上会出现人的影子D. 阳光穿过茂密的树叶间隙，在地面形成圆斑【答案】A【解析】解：A、筷子变弯是由于光线在水和空气、玻璃的界面发生了折射，并且三种不同物质中对光的传播能力不同造成的，故此选项是正确的；B、物体水中倒影是平面镜成像现象，是光的反射形成的，此选项不符合题意；C、影子是由光沿直线传播形成的，此选项不符合题意．D、阳光穿过茂密的树叶间隙时，在地面形成的圆斑是太阳的像，是小孔成像的现象，属于光的直线传播，故此选项是错误的．故选A．选择题宇航员登上月球后，抬头仍能看到天上一轮红日，但红日周围的景象是A. 一片漆黑，能看见星星，但不闪烁B. 一片漆黑，能看见星星闪烁C. 一片明亮，无法看见星空D. 一片蓝色，只看见地球【答案】A【解析】选A.地球周围包围着厚厚的大气层，太阳光在穿过大气层的过程中，蓝色光容易散射，所以在地球上面看天空是蓝色的，看见星星闪烁是由于大气密度的变化使星光折射方向不断变化而产生的，宇航员在月球上周围没有大气层，只能看见太阳、星星直接进入眼睛的光.选择题图中的光学现象，由于光的反射造成的是A. 屏幕上出现人影B. 放大镜下字变大了C. 水中的筷子好像折了D. 赵州桥在水中有倒影【答案】D【解析】A.人影中影子的形成说明光是沿直线传播的，由于光的直线传播，被物体挡住后，物体后面就会呈现出阴影区域，就是影子，故与题意不符；B.用放大镜看字时，字变大了，属于凸透镜成像，是由于光的折射形成的。
