打包机维修手册WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-一、目的为了使我们的维修人员更快的处理打包机故障，方便培养打包机维修技术人员，特编制如下维修手册，做为维修班维修时参考用，并在以后维修中不断发现问题不断完善。
二、适用范围：生产一二厂所有的永兴永创打包机设备。
三、打包机主要部件的介绍1、旧款永创打包机：1-1、整机表面介绍：1-2、各元器件/部件介绍：龙门架带盘操作面板传动滚筒打包机芯电控箱光眼组打包机机芯部分介绍滑盖板 进退带电机 打包带道光眼部分介绍（通用于各类打2、永兴打包机（打包机基本相同，所以只介绍不同部分内容）F1：打包机滚筒电机驱动光眼； F2+F3组合：打包机捆扎第一条带感应光F2+F3+F4组合：打包机捆扎第二条带感应F3+F4+F2下降沿组合：打包机捆扎第三条一般我们打包机通用打三道带，各道带打包感应均按光眼不同组合感应打包，组合如下：T 型块后顶刀前顶刀3、永创打包机T1退带时间T2进带时间温度调节，档位越高烫头温度越高出错指示灯电机过载指示灯预送带4、打包机主要部件的作用：（1）电源开关：控制机器电源的通与断。
（2）电源指示灯：合上电源开关，电源指示灯亮。
（3）预备灯：电源开关接通时，按下预备灯灯亮，打包机进入待机状态；电源开关断开时，预备灯灭。
（仅限于永兴打包机永创打包机没有此按钮）（4）正转/反转：正转档——输送滚道正转;反转档——输送滚道反转。
（5）1B、2B、3B1B——自动捆扎1道带2B——自动捆扎2道带3B+2B——自动捆扎3道带（6）烫头温度调整永创打包机温度调节打开打包机后门，找到温度调节旋钮，顺时针调节烫头温度升高，逆时针调节烫头温度降低。
（注意打包机的温度不宜过高或过低具体视打包带的黏合效果而定。
（7）电磁刹车片控制打包机主轴的启停使其动作更加精准 它的启停都是由零位光眼来控制的（8）捆扎紧力的调整空调包装的包装带如果松了，向右旋把手调节紧，如果紧了则向左旋把手（工件的打包效果为工件有勒痕但又不能打烂包装为宜）电磁刹车片（1）主电机:带动打包机各凸轮动作的主动力源，其有一减速电机带动一中心轴承转动，由串在轴上的凸轮的空间不平稳性顶动各部件动作。

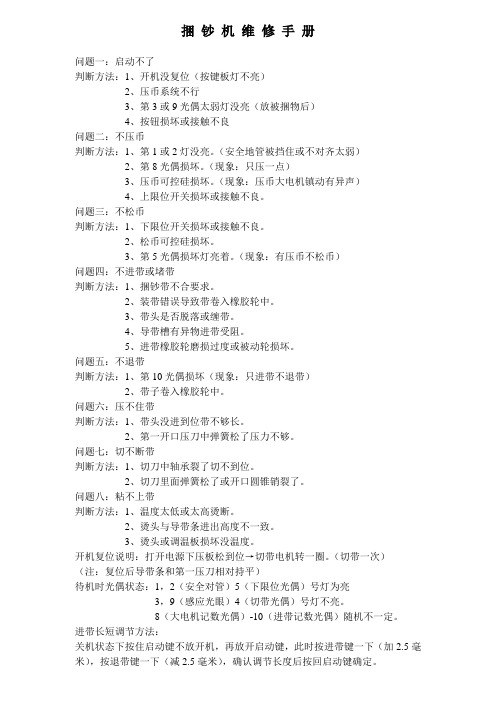

捆钞机维修手册问题一：启动不了判断方法：1、开机没复位（按键板灯不亮）2、压币系统不行3、第3或9光偶太弱灯没亮（放被捆物后）4、按钮损坏或接触不良问题二：不压币判断方法：1、第1或2灯没亮。
（安全地管被挡住或不对齐太弱）2、第8光偶损坏。
（现象：只压一点）3、压币可控硅损坏。
（现象：压币大电机镇动有异声）4、上限位开关损坏或接触不良。
问题三：不松币判断方法：1、下限位开关损坏或接触不良。
2、松币可控硅损坏。
3、第5光偶损坏灯亮着。
（现象：有压币不松币）问题四：不进带或堵带判断方法：1、捆钞带不合要求。
2、装带错误导致带卷入橡胶轮中。
3、带头是否脱落或缠带。
4、导带槽有异物进带受阻。
5、进带橡胶轮磨损过度或被动轮损坏。
问题五：不退带判断方法：1、第10光偶损坏（现象：只进带不退带）2、带子卷入橡胶轮中。
问题六：压不住带判断方法：1、带头没进到位带不够长。
2、第一开口压刀中弹簧松了压力不够。
问题七：切不断带判断方法：1、切刀中轴承裂了切不到位。
2、切刀里面弹簧松了或开口圆锥销裂了。
问题八：粘不上带判断方法：1、温度太低或太高烫断。
2、烫头与导带条进出高度不一致。
3、烫头或调温板损坏没温度。
开机复位说明：打开电源下压板松到位→切带电机转一圈。
（切带一次）（注：复位后导带条和第一压刀相对持平）待机时光偶状态：1，2（安全对管）5（下限位光偶）号灯为亮3，9（感应光眼）4（切带光偶）号灯不亮。
8（大电机记数光偶）-10（进带记数光偶）随机不一定。
进带长短调节方法：关机状态下按住启动键不放开机，再放开启动键，此时按进带键一下（加2.5毫米），按退带键一下（减2.5毫米），确认调节长度后按回启动键确定。
GA-KCJ-300E全自动捆钞机维修手册目录一、性能参数二、构造、功能、原理1、捆扎架部件2、前门部件3、直进送带部件4、横进送带部件5、支撑机构部件6、压币机构部件7、箱体部件8、电气部分三、设备内部参数的设定四、常见故障的部位、原因及排除一、KXJ—30型自动捆钞机性能参数1、工作电源：单相、220V/50HZ;2、功率：150W；3、最小捆扎范围：长×宽×高 110×52×80mm；最大捆扎范围：长×宽×高 180×80×180mm；4、捆扎带规格：宽×厚 13.2×0。
6mm5、捆扎速度:约15秒/捆；6、压紧力：4000～10000N；7、捆紧力：〉200N;8、设备净重：120kg；9、外形尺寸：长×宽×高490×570×1230mm。
操作面板说明1、松币:使压板下降；2、压币：使压板上升；3、进带：使捆钞带前进；4、退带:使捆钞带后退；5、切带：可将捆钞带从捆扎机构刀口处切断；6、升温：可调高烫头温度；7、降温：可调低烫头温度；8、温度显示窗：显示烫头设定温度；9、开始/停止：全自动同时进行横捆和直捆;10、横捆：进行横捆；11、直捆：进行直捆。
二、构造、功能、原理1、捆扎架部件：主要由基座板、前板、后板、刀架、刀体、凸轮机构、切带电机等组成。
该部件的作用有：1.提供烫合装置并控制其动作.2。
提供送带轨道。
3.提供并控制压带、切带装置并检测此动作。
4。
检测前门位置.5。
为前门动作提供动力.6。
检测压币松紧。
烫合采用电加热使捆钞带融化再压紧冷却后即烫合在一起。
压带、切带采用电机带动凸轮转动使切带刀、压带刀上下运动来完成。
2、前门部件：主要由前门滑道、前门扭簧活门、齿条等组成.该部件的作用是：1。
提供送带轨道。
2.捆扎钱币时使钱币与外界隔开避免干扰.前门的运动由电机驱动，由一个摩擦齿轮进行传动，靠齿轮部分表面摩擦力来传动,当前门运动阻力很大时，齿轮和传动轴会打滑,此功能可预防关门时卡住手了对人造成伤害。
扎把机维修调试说明
错误代码
机子不正常开机：1、检查三叉板插座保险丝、电源插座、电源线
2、检查主板是否有损坏。
请联系售后服务。
3、如有适配器的机子看适配器灯亮了没有；如无亮，请换适配器
E-1：纸带编码器1、进带编码器2、上电机
3、主框里面的弹簧掉了（弹簧松紧或白轮上有杂物）
4、主板
E-2：堵带1、进带编码器2、上电机
3、主框里面的弹簧掉了（弹簧松紧或白轮上有杂物）
4、主板
E-3：行程光耦1、后电机2、行程开关3、感应片4主板
E-4：捆扎纸币过多1、标准人民币或练功券100张
E-5：温度传感器1、烫头2、烫头线
3、纸带要跟机子配对
4、主板
E-6：启动光耦1、启动光耦
2、主板
E-7：无纸带1、纸带用完
同时按“+”和“-”键开机机器进入老化状态。
同时按“设置”和“清零”键进入灵敏度调节；按“设置”键选择灵敏度，按“+”和“-”调节灵敏度；按“清零”键保存灵敏度。
※为灵敏度。

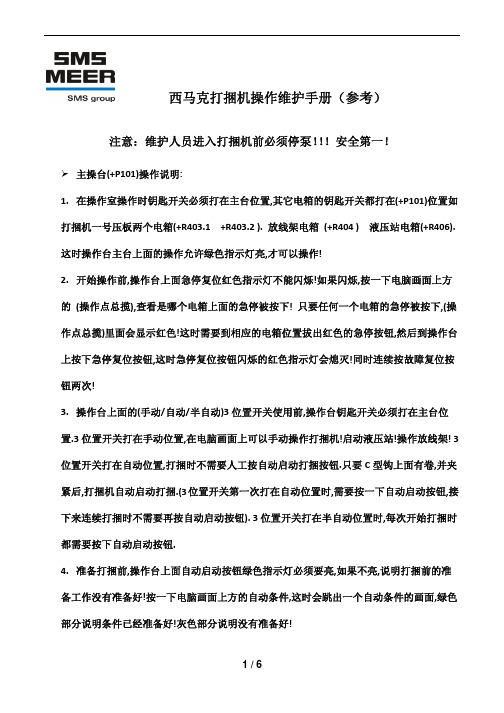

西马克打捆机操作维护手册（参考）注意：维护人员进入打捆机前必须停泵！！！安全第一！¾主操台(+P101)操作说明:1.在操作室操作时钥匙开关必须打在主台位置,其它电箱的钥匙开关都打在(+P101)位置如打捆机一号压板两个电箱(+R403.1 +R403.2 ). 放线架电箱 (+R404 ) 液压站电箱(+R406).这时操作台主台上面的操作允许绿色指示灯亮,才可以操作!2.开始操作前,操作台上面急停复位红色指示灯不能闪烁!如果闪烁,按一下电脑画面上方的 (操作点总揽),查看是哪个电箱上面的急停被按下! 只要任何一个电箱的急停被按下,(操作点总揽)里面会显示红色!这时需要到相应的电箱位置拔出红色的急停按钮,然后到操作台上按下急停复位按钮,这时急停复位按钮闪烁的红色指示灯会熄灭!同时连续按故障复位按钮两次!3.操作台上面的(手动/自动/半自动)3位置开关使用前,操作台钥匙开关必须打在主台位置.3位置开关打在手动位置,在电脑画面上可以手动操作打捆机!启动液压站!操作放线架! 3位置开关打在自动位置,打捆时不需要人工按自动启动打捆按钮.只要C型钩上面有卷,并夹紧后,打捆机自动启动打捆.(3位置开关第一次打在自动位置时,需要按一下自动启动按钮,接下来连续打捆时不需要再按自动启动按钮). 3位置开关打在半自动位置时,每次开始打捆时都需要按下自动启动按钮.4.准备打捆前,操作台上面自动启动按钮绿色指示灯必须要亮,如果不亮,说明打捆前的准备工作没有准备好!按一下电脑画面上方的自动条件,这时会跳出一个自动条件的画面,绿色部分说明条件已经准备好!灰色部分说明没有准备好!5. 操作台上面的自动停止按钮说明:在打捆时,如果没有遇到C 型钩偏钩,打捆完成后盘卷挂在压板上后退等一些不太紧急的情况,可以按下自动停止按钮,这时打捆机会停止工作!然后把操作台上面的3位置选择开关打在手动位置,处理故障!如遇到液压管道大量漏油,及有人员在打捆机上工作等紧急情况,应该立刻按下红色急停按钮!液压站会立刻停止工作!¾ 电脑画面操作1. 电脑画面上方左起第一个标签为切换语言:中英文选择!2. 第二个总览.正常打捆时选择此画面! 比如选中总览画面里面的一号打捆头的一号打捆头就打一道线,如果一号打捆头需要打两道线,再选择标签底框变为绿色说明已经选中!总览画面里面可以调整打捆时扭结齿轮转动转动多少!如果打好结后发现扭结不到位,可以增加扭结延时时间,如果经常扭断,可以减少扭结延时时间!时间以毫秒为单位! 可以改变送线长短!以毫米为单位! 操作画面上带有蓝色底框的标签可以设定参数!绿色底框的为显示参数!不可以设定!总览里面 变为绿色, 说明C 型钩已经夹紧,,说明打捆机在原始位,C 型钩可以进入打捆机! 变为绿色(3秒左右) ,说明打捆机打捆正常,C 型钩夹紧器松开,可以出钩!按钮按下时,打捆机2个压板车,导线小车,升降台,都会自动慢速回到原始位!3. 手动操作压盘小车 需要手动开动压盘小车时,必须先要选择需要开动的压盘小车,一号压盘底框按下后变为绿色,为选中,2号压盘没有绿色说明没有选中!这时只可以开动一号压盘小车!按下变为绿色,说明一号头被选中,可以操作一号头相关的部件!自动打捆时也一样,选中一号头,打捆只打一号头!¾ 启动液压站:¾ 起泵前+R403.1（A400）和+R403.2(A500)及+L102.1(A100)电柜的网络通讯必须正常！如果这两个电柜只要有其中一个通讯故障就会停泵！1. 起泵先启动循环泵,然后再启动3台主泵.液压站有4台主泵,打捆机工作时启动3台1台备用! 只能选择3台主泵!选择手动起泵,手动底框为绿色,人工一台一台起泵!选择自动起泵,自动底框为绿色,只要按下启动就可以!这样所选择的3台主泵底框绿色的会自动启动!加载底框绿色说明液压系统有压力,卸载绿色说明没有压力.1:,,打捆机可以动作!2: 卸载下面的线条变为绿色,说明液压站没有加载,打捆机不可以动作!2.天气冷,打捆机长时间没有运行,油温低.开始打捆前,手动把打捆机每个动作来回动10分钟左右,如两个压板,导线小车,升降台,打捆头移入,移出,,扭结头摆入,摆出,扭结,扭结复位.不然会造成打捆前几捆动作不正常!操作注意事项及故障处理1 ：手动开动压板小车，需要选中一号压板，二号压板按钮。
嘉音半自动打包机维修手册一、机器捆紧后不自动切带和烫接，要按打包按钮方可完成动作2011-9-19浙江区域技术服务组编写．嘉音半自动打包机维修手册机器打包结束后不送带或送带长度不够长。
二、2011-9-19浙江区域技术服务组编写．嘉音半自动打包机维修手册打包机捆包动作完成后打包带接口自动散开（不粘接或粘接不牢）三、2011-9-19浙江区域技术服务组编写． 嘉音半自动打包机维修手册打包机连续打包不停止四、2011-9-19浙江区域技术服务组编写．嘉音半自动打包机维修手册打包带插入后机器无反应五、2011-9-19浙江区域技术服务组编写．嘉音半自动打包机维修手册打包机送带不停止六、2011-9-19浙江区域技术服务组编写．嘉音半自动打包机维修手册打包动作完成后右刀顶起，打包带无法插入七、2011-9-19浙江区域技术服务组编写．嘉音半自动打包机维修手册打包完成后打包带勾住上托板，物体不能顺利搬走八、2011-9-19浙江区域技术服务组编写．嘉音半自动打包机维修手册打包机没有捆紧就自动切带（捆包不紧，或打大圈）九、2011-9-19浙江区域技术服务组编写． 嘉音半自动打包机维修手册机器经常烧保险丝十、2011-9-19浙江区域技术服务组编写．嘉音半自动打包机维修手册十一、其它2011-9-19浙江区域技术服务组编写．嘉音半自动打包机维修手册十二2011-9-19浙江区域技术服务组编写．嘉音半自动打包机维修手册2011-9-19浙江区域技术服务组编写．。
钢丝捆扎机是我厂在消化、吸收国外先进技术，结合我国具体情况自行设计、制造的一种适合棒材、管材、型材、线材等生产线的钢材包装机械产品。
我厂钢丝捆扎机主要分为：KYS型全自动钢丝捆扎机（可选单双绕捆扎）以及升级版KYSE型全自动钢丝捆扎机、KYSA型大扭头全自动钢丝捆扎机、KYSB型方包全自动钢丝捆扎机、KYSP型全自动盘卷高线捆扎机本手册主要任务是帮助现场使用人员、维护人员熟悉设备，规范操作及更有效率地解决打捆机所出现的各类故障，同时严格要求现场工作人员做好对捆扎机的日常维护工作，使捆扎机始终保持较好的使用环境，确保捆扎机充分发挥本设备的生产能力。
一.打包机的概述及安全注意事项 (1)二.各种打包机的性能与技术参数介绍 (3)三.打包机的工作原理 (8)四.打包机的电气和液压调节 (11)五.常见故障及处理方法 (14)六.易损件的规格型号 (18)七.日常维护及备件的更换 (23)一.打包机的概述及安全注意事项打包机是采用机、电、液一体的全自动钢材打包机机械。
主要用于适合棒管等形材生产线的钢材包装。
整台设备主要分为三大部分：电控系统、液压系统、机械部分。
电控系统：主要是西门子公司生产的S7-200/300系列控制电机可编程控制器。
各种开关信号接到PLC的输入端，通过内部编程，输出信号到PLC得输出端，控制继电器进行工作，进而控制电机和各种液压阀，保证各动作的准确完成。
液压系统：打包机的主要工作动力为液动。
液压系统由油泵电机、油泵、液压马达、油箱、阀块等组成。
阀块部分包括压力表、电磁阀等。
机械部分：机械部分主要是打捆动作的执行机构。
由于打包机的型号不一，机械部分又有所区别，所以机械部分只能简单介绍主要组成部分送丝系统和扭结系统。
送丝系统包括入丝导轮组、送丝盘、压丝轮、出丝导轮组、导槽部分等。
主要用于钢丝从捆扎机头送出后能准确无误的再进入捆扎机扭结头位置，同时通过送丝盘反转又可以完成将钢丝沿被捆扎物外圆抽紧。
日期 签名旧底图总号底图总号 媒体编号BFCR-A 税控收款机技术维修手册TAX2.301.001-1WC2005年 8月共 16 张目 录1 概述......................................................................................................1 1.2 产品介绍 ..........................................................................................1 2 性能与功能要求.......................................................................................1 2.1 硬件要求..........................................................................................1 2.2 工作环境..........................................................................................1 2.3 软件要求..........................................................................................2 2.3.1 功能模块说明..............................................................................2 2.3.1.1 初始化模块...........................................................................2 2.3.1.2 系统配置模块........................................................................2 2.3.1.3 发票管理模块........................................................................2 2.3.1.4 正常销售模块........................................................................3 2.3.1.5 查询统计模块........................................................................3 2.3.1.6 税务管理模块........................................................................3 2.3.1.7 整机检测模块........................................................................3 2.3.1.8 串口应用模块 (3)3 系统结构及维修.......................................................................................4 3.1 硬件结构及维修 .................................................................................4 3.1.1 硬件结构图....................................................................................4 3.1.2 硬件维修.......................................................................................5 3.1.2.1 硬件维修工具...........................................................................5 3.1.2.2 硬件维修备件...........................................................................5 3.1.2.3 主要故障及解决办法..................................................................6 3.2 软件结构及维修 ..............................................................................10 3.2.1 软件结构图.................................................................................10 3.2.2 软件维修....................................................................................11 4 企业联络信息 (12)5 参考资料 (14)拟 制审 核 标准化 批准标记 数量 更改单号 签名 日期第 1 张共1 张阶段标记日期 签名旧底图总号 底图总号 媒体编号BFCR-A 税控收款机 技术维修手册TAX2.301.001-1WCB1 概述1.1适用范围本维修手册是对BFCR-A税控机整机（以下简称产品）的系统结构、性能指标、功能参数以及出现的故障现象做出分析和解决方法等说明，它适用于产品维修之用。

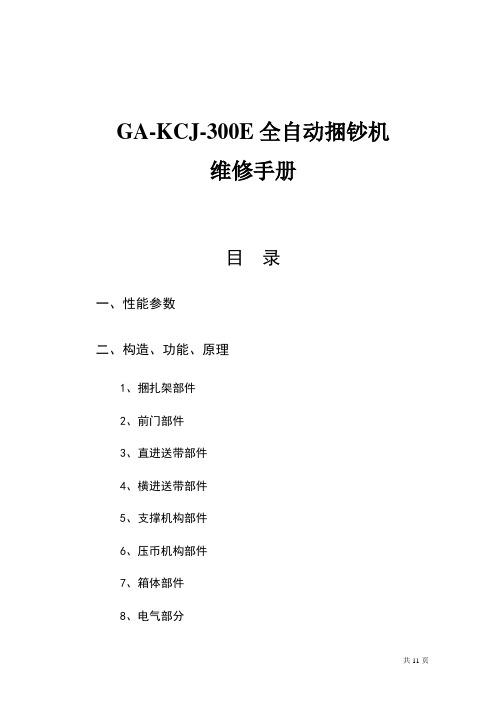

GA-KCJ-300E全自动捆钞机维修手册目录一、性能参数二、构造、功能、原理1、捆扎架部件2、前门部件3、直进送带部件4、横进送带部件5、支撑机构部件6、压币机构部件7、箱体部件8、电气部分三、设备内部参数的设定四、常见故障的部位、原因及排除一、KXJ-30型自动捆钞机性能参数1、工作电源：单相、220V/50HZ；2、功率：150W；3、最小捆扎范围：长×宽×高 110×52×80mm；最大捆扎范围：长×宽×高 180×80×180mm；4、捆扎带规格：宽×厚×5、捆扎速度：约15秒/捆；6、压紧力：4000～10000N；7、捆紧力：>200N；8、设备净重：120kg；9、外形尺寸：长×宽×高490×570×1230mm。
操作面板说明1、松币：使压板下降；2、压币：使压板上升；3、进带：使捆钞带前进；4、退带：使捆钞带后退；5、切带：可将捆钞带从捆扎机构刀口处切断；6、升温：可调高烫头温度；7、降温：可调低烫头温度；8、温度显示窗：显示烫头设定温度；9、开始/停止：全自动同时进行横捆和直捆；10、横捆：进行横捆；11、直捆：进行直捆。
二、构造、功能、原理1、捆扎架部件：主要由基座板、前板、后板、刀架、刀体、凸轮机构、切带电机等组成。
该部件的作用有：1.提供烫合装置并控制其动作。
2.提供送带轨道。
3.提供并控制压带、切带装置并检测此动作。
4.检测前门位置。
5.为前门动作提供动力。
6.检测压币松紧。
烫合采用电加热使捆钞带融化再压紧冷却后即烫合在一起。
压带、切带采用电机带动凸轮转动使切带刀、压带刀上下运动来完成。
2、前门部件：主要由前门滑道、前门扭簧活门、齿条等组成。
该部件的作用是：1.提供送带轨道。
2.捆扎钱币时使钱币与外界隔开避免干扰。
前门的运动由电机驱动，由一个摩擦齿轮进行传动，靠齿轮部分表面摩擦力来传动，当前门运动阻力很大时，齿轮和传动轴会打滑，此功能可预防关门时卡住手了对人造成伤害。
3、直进送带部件：主要由直进电机、直进送带体安装板、短送带体、短送带轮等组成。
该部件的作用是：1.为直进送带提供动力。
2.检测直进送带长度。
3.调节直进送带松紧。
送带时，电机驱动送带轮旋转，由于捆钞带卡在送带轮和压带轮之间，捆钞带和压带轮被动运动。
捆钞带送出的长度由压带轮带动的光栅和光耦来计算。
压带轮由内六角螺钉顶住，通过调节内六角螺钉拧入的深度来控制压带的松紧。
4、横进送带部件：主要由横进电机、横进送带体安装板、撑块、长送带体、短送带轮、长送带轮、送带轮轴、横进导带辊等组成。
该部件的作用是：1.为横进送带提供动力。
2.检测横进送带长度。
3.调节横进送带松紧。
横进送带与直进送带原理是一样的，不同的是横进送带由同一个电机驱动分别送两条捆钞带。
5、支撑部件：主要由支撑底板、拉杆A、拉杆B、后撑杆、左右带道、下滑道、后带道、端面凸轮、端面凸轮座等组成。
该部件的作用是：1.支撑捆扎架部件、直进送带部件、横进送带部件、压币电机及其他零件。
2.提供送带轨道。
3.调节钱币前后放置位置。
4.检测有无放置钱币。
5.检测有无障碍物。
转动塑料执手，可使端面凸轮销在端面凸轮的台阶上滑动，所在台阶不同，端面凸轮的位置不同，与之相连的挡钞板前后位置不同，以此达到调节不同钱币捆扎时的放置点的作用。
6、压币部件：主要由压盖、立柱、立柱底板、左/右烫头滑块、烫头支架、摆臂等组成。
该部件的作用是：1.提供工作台面和直进送带下轨道。
2提供下烫头动作机构。
立柱在最底位置时，立柱顶杆接触到支撑底板，与之相连的碰块挤压摆杆的一端，摆杆的中间是固定的，那么摆杆的另一端在杠杆原理下向侧面摆动，由此带动烫头滑块一起向侧面摆动，与之相连的烫头跟随一起运动而使烫头呈收缩状态，立柱在压币电机的驱动下向上运动时，碰块脱离摆杆的一端，在弹簧的拉力下，摆杆头部向中间运动而使烫头也向中间动作。
3.控制压币动作极限位置。
当压币部件运动到刚好压紧80mm厚的钱币时，行程开关的压柄碰到立柱上的撞块，发出一个电讯号，此时压币电机停止，压币部件达到最高位置。
当压币部件下降到松币挡光片挡住松币光耦时，发出一个电讯号，压币电机停止，此时压币部件处在最底位置。
7、箱体部件：主要由箱体框架组件、圆弧面板、左侧门、右侧门、前门、后门、带箱以及各电器元件安装板组成。
该部件的作用是：1.提供机器外形。
2.提供捆钞带放置空间。
3.为电气元件提供安装平台。
8、电气部分KXJ-30型自动纸币捆扎机的电气可分为两个系统，即工作系统和电控系统。
工作系统由电机、电容、继电器、开关和导线等组成，用以执行电控系统的指令。
KXJ-30型电器原理图：电控系统由微型计算器（电脑）、光眼、光耦、按钮和指示等、信号线等组成，微型计算器（电脑）依靠从检测光耦和光眼取得信号而实现，对捆钞机的工作进行指挥和控制。
本机共有1对测币光耦和2 对检测光眼以及8个位置检测光耦，分别为压头装置检测光耦（松币光耦）、压紧检测光耦（压币光耦）、进退带检测光耦、凸轮位置检测光耦（切带光耦）。
光耦的工作原理在光耦板的检测槽中，如果没有遮光片，光耦板会输出一个代表“亮”的信号至电脑，当遮光片遮住光耦时则输出一个代表“暗”的信号至电脑。
这样通过光耦板可以实现两种检测：一是位置检测，如压板位置和凸轮位置的检测就是根据检测槽中是否有遮光片来实现的，另一种是转动检测，如压紧和退带检测，在压板压紧过程中，电机带动遮光片连续周期性的遮挡光耦，光耦输出的信号是一种连续周期性变化的信号，一是压板压紧到位，电机停止转动，遮光片也就不再连续周期性的遮挡光耦，光耦要么输出“亮”信号，光耦要么输出“暗”信号，而不再变化，这样电脑就可检测到压板是否以压紧到位，进退带检测以同样工作原理实现。
光眼的工作原理光眼的工作原理与光耦类似，当光眼前面一定距离内没有遮挡物时，光眼输出代表“暗”的信号，反之则输出代表“亮”的信号。
以下将分别叙述电控系统对单道捆扎过程和自动连续三道捆扎过程的控制：①单道捆扎过程（按下“直捆”或“横捆”键时）a．复位过程当操作者把要捆扎的纸币放入机器的置钞口，靠紧挡钞板，整理好，按“工作/暂停”按钮，此时，如压币机构和凸轮以及前门已处于初始位置，则进入压币过程，如果不是，则先复位压头和凸轮的位置。
复位完成后，需再次按“工作/暂停”按钮，才进入压币过程。
b．压币过程压紧电机通电转动，通过减速机带动压币机构预压紧。
一旦压头压紧到位，预压检测光耦输出信号，电机停止转动。
同时前门也会关闭。
此时钱币与送带体以及前门形成半封闭式的带道。
程序进入进带过程。
c.进带过程送带电机进带,进带长度是由电控器内程序设定的,一旦到达预置的长度,送带电机停止转动。
程序进入压带过程。
d.压币过程压币电机工作,带动压币机构抬升,使钱币与基板之间顶死。
产生很大的压紧力挤压钱币。
e．退带过程送带电机反转退带，退带检测兆耦输出周期性变化的信号。
一直到带子拉紧，检测轮停止转动，该光耦的输出信号也就不会变化，电控器据此停止送电机的工作。
程序进入切带过程。
f．切带过程切带电机启动，带动凸轮组转动，当遮光片进入第一个检测槽时，进行压带--- ---切带工作，当遮光片进入第二个检测槽时，进入熔带---压烫工作，切带电机停止工作。
程序进入松币过程。
g．压紧电机通电反向转动，通过减速机带动压板松开。
当遮光片遮住压头位置检测光耦时，表示松币已到位，切断压紧电机电源，发蜂鸣声表示已完成整个过程的工作。
（压头位置检测光耦下面设置一行程开关，一旦压头位置检测光耦失误时，由行程开关切断电源，防止压板超出行程。
）f. 切带电机启动，带动凸轮组转动，当遮光片进入第三个检测槽时，切带机构复位。
②自动连续三道捆扎的工作过程：只有在中心光眼和侧光眼同时被遮住时，按“工作/暂停”按钮，才会自动进行连续的三道捆扎。
自动连续三道捆所的每一道捆扎过程同上述的单道捆扎基本一样。
三、设备内部参数的设定1、进带长短的设置1）、同时按住“降温”和“升温”键进入参数修改模式。
2）、带长修改按下“直进”键进入直带长度调整，同时“直进”灯亮。
按下“升温”键增加长度，按下“降温”键减少长度。
按下“横进”键进入横带长度调整，同时“横进”灯亮。
按下“升温”键增加长度，按下“降温”键减少长度。
3）、设置好所有参数后按下“开始/暂停”键保存，同时“待机”和“运行”灯会闪烁两下，保存完成，并进入运行模式。
2、温度的设置1）、同时按住“降温”和“升温”键进入参数修改模式。
2）、温度修改首先选择上下烫头。
“压币”选择修改上烫头，“松币”选择修改下烫头。
上烫头修改时“左下烫”灯亮，下烫头修改时“右下烫”灯亮。
再选择升温或降温。
“降温”减少上/下烫头温度，“升温”增加上/下烫头温度。
3）、设置好所有参数后按下“开始/暂停”键保存，同时“待机”和“运行”灯会闪烁两下，保存完成，并进入运行模式。
3尽管我们在设计和制造时，希望机器能可靠地工作，但是，难免有些意外的原因或者操作不当，引起机器故障。
为此需要培训人员专门人员对机器进行排除故障和维修工作。
1、故障原因及其排除2、电气故障及其排除在捆扎过程中出现故障时，除蜂鸣器发出告警声外，面板上指示灯也闪烁指示相应的故障范围。
松币指示闪烁表示压币机构松币过程时出现故障。
可能原因，继电器没有吸合；预压位置或其他检测光耦故障；电机卡死等。
压币指示闪烁表示压币机构压币过程时出现故障。
可能是继电器没有吸合，或是松币位置或其他检测光耦的问题；行程开关问题。
进带指示闪烁表示进带过程中的故障。
可能原因：进带电机空运转或电机检测光耦故障；带子没有了。
退带指示闪烁表示进带过程中的故障。
可能原因：进带电机空运转或电机检测光耦故障；带子没有了。
切带指示闪烁表示切带工作不能正常，可能原因：凸轮位置检测光耦故障或其他。
