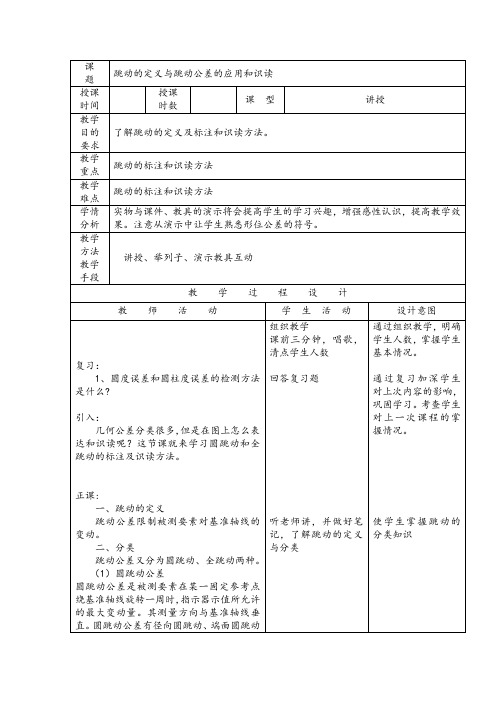

和斜向圆跳动三种。
（2）全跳动公差全跳动公差是被测要素绕基准轴线作若干次旋转，测量仪器与工件间同时作轴向或径向的相对移动时，指示器示值所允许的最大变动量。
全跳动公差有径向全跳动和端面全跳动两种。
三、跳动公差的应用和识读通过图例学习圆跳动和全跳动设计要求及识读使学生掌握圆跳动和全跳动的设计要求及识读方法小结巩固练习圆跳动和全跳动的定义、分类、识读及标注方法课后作业教后记太阳能离网发电系统设计一、工程概述1、工程名称***离网系统2、地理位置（经度、纬度、环境状况、气候条件、风力状况、阳光资源等）3、气象资料二、方案设计（一）用户负载信息用电器额定功率(W) 数量用电时数(h) 用电量(KWh)照明灯具40 15 5 3 24寸液晶电视32 3 5 0.48 电风扇44 6 5 1.32冰箱120 3 3其他 2.2 合计10冰箱的耗能根据冰箱的使用模式和开关冰箱门的频率有关，目前普通冰箱的日耗电大约1度左右。
（二）系统方案设计根据用户要求，本方案为光伏离网系统本系统是一个离网系统，其原理如下图所示：1、太阳能电池板方阵的设计（查询安装地区逐月辐照强度随倾角变化规律、倾角计算、支架设计或选取、电池板容量计算、电池板型号选择及数量确定并列出基本技术参量表、布局）逐月辐照强度随倾角变化规律所选电池板的基本技术参数如下所示:2、蓄电池组的设计（容量计算、安装地区户用电压情况、蓄电池型号选择、数量确定、布局）在系统中储能主要靠铅酸蓄电池，蓄电池的容量利用下下面公式计算：其中：C：蓄电池容量[kWh]D：最长无日照间用电时[h]F：蓄电池放电效率的修正系数（通常取1.05）Po：平均负荷容量[kW]L：蓄电池的维修保养率（通常取0.8)U：蓄电池的放电深度（通常取0.5)Ka：包括逆变器等交流回路的损失率（通常取0.7，如逆变器效率高可取0.8）所以此处的蓄电池的容量应该为：C=15×3×1.05/（0.7×0.5×0.8）=112.5KWh 由于系统设计的参考连续阴雨天数为3天，所以蓄电池放点深度选择为0.5。

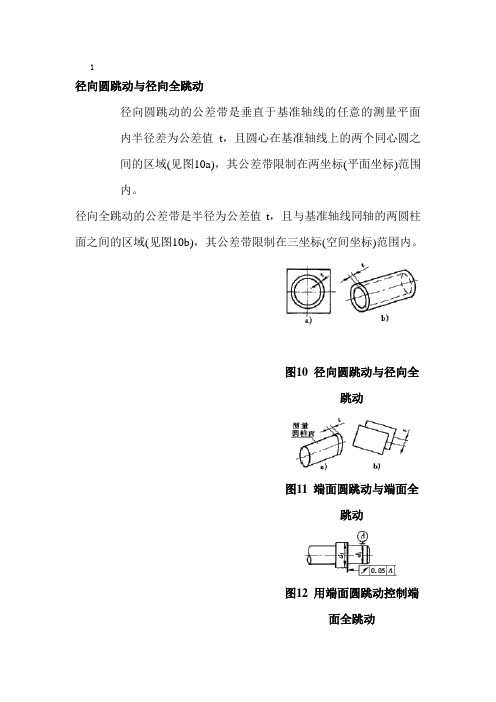

径向圆跳动与径向全跳动径向圆跳动的公差带是垂直于基准轴线的任意的测量平面内半径差为公差值t，且圆心在基准轴线上的两个同心圆之间的区域(见图10a)，其公差带限制在两坐标(平面坐标)范围内。
径向全跳动的公差带是半径为公差值t，且与基准轴线同轴的两圆柱面之间的区域(见图10b)，其公差带限制在三坐标(空间坐标)范围内。
图10 径向圆跳动与径向全跳动图11 端面圆跳动与端面全跳动图12 用端面圆跳动控制端面全跳动图13斜向圆跳动由于径向全跳动测量比较复杂，所以经常用测量径向圆跳动来限制径向全跳动。
必须指出，在用测量径向圆跳动代替径向全跳动时，应保证被测量圆柱面上的母线对基准轴线的平行度，或者是被测量圆柱面的轴向尺寸较小，并借助于工艺方法可以保证母线对基准轴线平行度误差不大时，方可应用。
为确保产品质量，应使径向圆跳动误差值与母线对基准轴线的平行度误差之和小于或等于所要求的径向全跳动公差值。
端面圆跳动与端面全跳动端面圆跳动的公差带是在与基准轴线同轴的任一直径位置的测量圆柱面上沿母线方向宽度为t的圆柱面区域(见图11a)。
端面全跳动的公差带是垂直于基准轴线，距离为公差值t的两平行平面之间的区域(见图11b)。
显然端面圆跳动仅仅是端面全跳动的一部分，两者作用效果是不同的。
应该根据功能要求来确定是标注端面全跳动还是端面圆跳动。
通常，只有当端面的平面度足够小时，才能用端面圆跳动代替端面全跳动。
例如，对于安装轴承的轴肩，因其径向尺寸(d1－d2)较小，可以用控制端面圆跳动误差来达到控制端面全跳动的目的(见图12)。
3径向圆跳动与斜向圆跳动对于圆锥表面和对称回转轴线的成形表面一般应标注斜向圆跳动。
只有当锥面锥角较小时(如α≤10°)才可标注径向圆跳动代替斜向圆跳动，以便于检测。
如图13所示，设径向圆跳动误差为H，斜向圆跳动误差为h，则：h＝Hcosα。
五、跳动公差与其他形位公差4径向圆跳动、圆度、同轴度径向圆跳动是一项综合性公差，它不仅控制了同轴度误差，同时也包含了圆度误差。
圆跳动公差标注
哎呀，说起这个圆跳动公差标注啊，咱们得用点儿四川话的“土味”来摆一摆。
在机械这行当里，圆跳动公差，那就是个精细活儿的标尺，好比是炒菜时放的盐，多不得少不得，刚刚好才巴适。
你想啊，一个零件转起来，圆不圆，稳不稳，全靠这个公差来把关。
标注的时候，咱们得细心，就像绣花一样，一针一线都不能马虎。
公差大了，零件转起来晃晃悠悠，跟喝醉了酒似的；公差小了，又可能做不出来，成了“画饼充饥”。
所以嘞，标注圆跳动公差，得先搞清楚图纸上的要求，是径向的还是轴向的，心里头得有个数。
然后，拿起笔杆子，一笔一划地写清楚，数字、符号，一个都不能少，就像写情书一样认真。
有时候，遇到个复杂的零件，那公差标注起来，简直就像解一道奥数题，得动脑筋，还得有经验。
这时候，就得请教老师傅了，他们经验丰富，一眼就能看出门道，给你指点迷津。
总之啊，圆跳动公差标注，是个技术活，也是个细心活。
咱们得用心去学，去练，才能在这个行业里头站稳脚跟，做出好产品来。
就像咱们四川人说的，“吃得苦中苦，方为人上人”，在机械这行当里，也是一样的道理。
跳动公差标注
跳动公差标注是一种机械加工中用于衡量零件之间相对位置精
度的标注方法。
在机械加工过程中，由于各种因素的影响，零件之间的相对位置可能会发生误差。
跳动公差标注就是用来限制这些误差，保证零件的加工质量和使用性能。
跳动公差标注包括圆跳动和全跳动两种。
圆跳动指的是旋转部件时测量值的跳动，必须处于规定范围内；全跳动则是指圆柱面整体测量值的跳动，也必须处于规定范围内。
在标注跳动公差时，必须确定基准，因为跳动公差是与基准相关联的要素。
以上信息仅供参考，如有需要，建议查阅机械加工专业书籍或者咨询专业技术人员。
圆跳动公差（Runout）说明圆跳动是表示工件上的回转表面在限定的测量截面内，相对于基准轴线保持固定位置的状况。
圆跳动公差是被测实际要素绕基准轴线，无轴向移动地旋转时，在限定的测量范围内所允许的最大变动量，圆跳动公差适用于每一个不同的测量位置。
径向圆跳动公差公差带是在垂直于基准轴线的任一测量平面内、半径差为公差值t 且圆心在基准轴在线的两同心圆之间的区域。
跳动通常是围绕轴线旋转一整周，也可对部分圆周进行限制。
被测要素绕基准线A(基准轴线)旋转一个给定的部分圆周时，在任一测量平面内的径向圆跳动量均不得大于0.2。
当被测要素围绕基准线A(基准轴线)并同时受基准表面B(基准平面)的约束旋转一周时，在任一测量平面内的径向圆跳动量均不得大于0.1。
当被测要素围绕公共基准线A-B(公共基准轴线)旋转一周时，在任一测量平面内的径向圆跳动量均不得大于0.1。
2.端面圆跳动公差公差带是在与基准同轴的任一半径位置的测量圆柱面上距离为t的两圆之间的区域。
被测面围绕基准线D(基准轴线)旋转一周时，在任一测量圆柱面内轴向的跳动量均不得大于0.1。
3.斜向圆跳动公差公差带是在与基准同轴的任一测量圆锥面上距离为t的两圆之间的区域。
除另有规定,基测量方向应被测面垂直。
被测面围绕基准线C(基准轴线)旋转一周时，在任一测量圆锥面上的跳动量均不得大于0.1。
被测曲面绕基准线C(基准轴线)旋转一周时，在任一测量圆锥面上的跳动量均不得大于0.1。
4.斜向(给定角度的)圆跳动公差公差带是在与基准同轴的任一给定角度的测量圆锥面上，距离为公差值t的两圆之间的区域。
绕基准轴线A旋转一周时，在给定角为60°的任一测量圆锥面上跳动量均不得大于0.1mm。
5.径向圆跳动测量示意图工件和测量仪器无轴向位移时测量圆跳动，同时需先确定基准，跳动公差是与基准相关联的要素（关联要素的几何公差），圆跳动应用在圆柱上是一个复合控制，可同时控制截面上的圆度和同心度。
圆跳动公差圆跳动公差是指被测要素在某个测量截面内相对于基准轴线的变动量。
圆跳动分为径向圆跳动、端面圆跳动和斜向圆跳动。
（1）径向圆跳动公差带定义：公差带是在垂直于基准轴线的任一测量平面内，半径为公差值t，且圆心在基准轴线上的两个同心圆之间的区域。
fd圆柱面绕基准轴线作无轴向移动回转时，在任一测量平面内的径向跳动量均不得大于公差值0.05mm。
（2）端面圆跳动公差带定义：公差带是在与基准轴线同轴的任一半径位置的测量圆柱面上沿母线方向距离为公差值t的两圆之间的区域。
当被测件绕基准轴线无轴向移动旋转一周时，在被测面上任一测量直径处的轴向跳动量均不得大于公差值0.05mm。
（3）斜向圆跳动公差带定义：公差带是在与基准轴线同轴，且母线垂直于被测表面的任一测量圆锥面上，沿母线方向距离为公差值t的两圆之间的区域，除特殊规定外，其测量方向是被测面的法线方向全跳动公差全跳动公差是关联实际被测要素对理想回转面的允许变动量。
当理想回转面是以基准要素为轴线的圆柱面时，称为径向全跳动；与当理想回转面是与基准轴线垂直的平面时，称为轴向(端面)全跳动。
符号：（1）径向全跳动：被测要素绕公共基准线A-B作若干次旋转，并在测量仪器与工件同时作轴向的相对移动时，被测要素上各点间的示值差均不得大于0.1mm，测量仪器或工件必须沿着基准轴线方向并相对于公共基准线A-B移动。
（2）端面全跳动被测要素围绕基准轴线D作若干次旋转，并在测量仪器与工件之间作径向相对移动时，被测要素上各点间的示值差均不得大于0.1mm。
测量仪器或者工件必须围着轮廓具有理想正确形状的线和相对于基准轴线D的正确方向移动。
圆跳动与全跳动的区别根据大家的积极讨论和要求，我把圆跳动和全跳动进行了总结：（一）圆跳动和全跳动的差别:圆跳动:是指被测实际表面绕基准轴线作无轴向移动的回转时,在指定方向上指示器测得的最大读数差.全跳动:是指被测实际表面绕基准轴线无轴向移动的回转,同时指示器作平行或垂直于基准轴线的移动,在整个过程中指示器测得的最大读数差.圆度与圆跳动的区别，圆柱度与全跳动的区别圆度是形状误差,只是表达一个表面形状.而跳动给这个形状规定了一个基准,即中心轴线.跳动小的一定圆,圆的跳动可能大.当偏离基准的时候圆的跳动也大.就这样.圆柱度增加了一个轴向概念,成为一个空间问题.圆度是任一正截面上半径差为某一数值的两个同心圆区域，它的实际尺寸不能走超出给定的尺寸公差范围，实效尺寸就是零件的最大实体尺寸，这就是通常所说的尺寸公差控制形状误差。
圆跳动公差等级标准
圆跳动公差等级标准包括径向圆跳动、端面圆跳动和斜向圆跳动。
以下是具体的标准：
1. 径向圆跳动公差等级标准：
1级精度：
2级精度：
3级精度：
4级精度：
5级精度：
6级精度：
2. 端面圆跳动公差等级标准：
公差带定义：公差带是在与基准轴线同轴的任一半径位置的测量圆柱面上沿母线方向距离为公差值t的两圆之间的区域。
当被测件绕基准轴线无轴向移动旋转一周时，在被测面上任一测量直径处的轴向跳动量均不得大于公差值。
3. 斜向圆跳动公差等级标准：
公差带定义：公差带是在与基准轴线同轴，且母线垂直于被测表面的任一测量圆锥面上，沿母线方向距离为公差值t的两圆之间的区域，除特殊规定外，其测量方向是被测面的法线方向。
以上内容仅供参考，如需获取更多信息，建议查阅相关书籍或咨询专业人士。
