手机产品基本硬件知识共78页

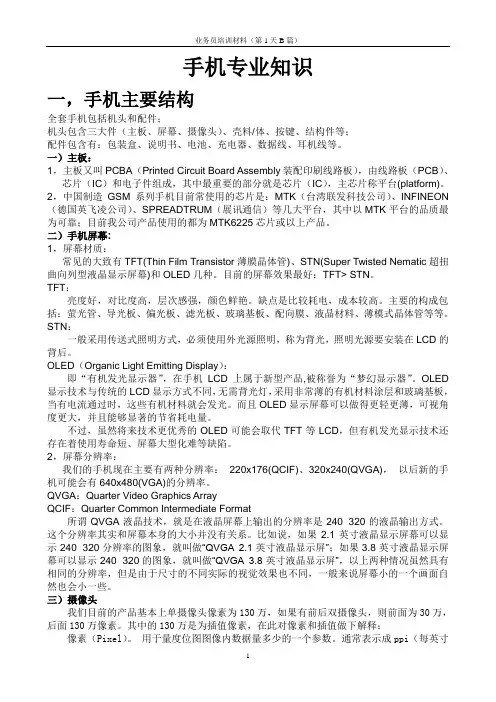

手机专业知识一，手机主要结构全套手机包括机头和配件；机头包含三大件（主板、屏幕、摄像头）、壳料/体、按键、结构件等；配件包含有：包装盒、说明书、电池、充电器、数据线、耳机线等。

一）主板：1，主板又叫PCBA（Printed Circuit Board Assembly装配印刷线路板），由线路板（PCB）、芯片（IC）和电子件组成，其中最重要的部分就是芯片（IC），主芯片称平台(platform)。

2，中国制造GSM系列手机目前常使用的芯片是：MTK（台湾联发科技公司）、INFINEON （德国英飞凌公司）、SPREADTRUM（展讯通信）等几大平台，其中以MTK平台的品质最为可靠；目前我公司产品使用的都为MTK6225芯片或以上产品。

二）手机屏幕:1，屏幕材质：常见的大致有TFT(Thin Film Transistor薄膜晶体管)、STN(Super Twisted Nematic超扭曲向列型液晶显示屏幕)和OLED几种。

目前的屏幕效果最好：TFT> STN。

TFT：亮度好，对比度高，层次感强，颜色鲜艳。

缺点是比较耗电，成本较高。

主要的构成包括：萤光管、导光板、偏光板、滤光板、玻璃基板、配向膜、液晶材料、薄模式晶体管等等。

STN：一般采用传送式照明方式，必须使用外光源照明，称为背光，照明光源要安装在LCD的背后。

OLED（Organic Light Emitting Display）：即“有机发光显示器”，在手机LCD上属于新型产品,被称誉为“梦幻显示器”。

OLED 显示技术与传统的LCD显示方式不同，无需背光灯，采用非常薄的有机材料涂层和玻璃基板，当有电流通过时，这些有机材料就会发光。

而且OLED显示屏幕可以做得更轻更薄，可视角度更大，并且能够显著的节省耗电量。

不过，虽然将来技术更优秀的OLED可能会取代TFT等LCD，但有机发光显示技术还存在着使用寿命短、屏幕大型化难等缺陷。

2，屏幕分辨率：我们的手机现在主要有两种分辨率：220x176(QCIF)、320x240(QVGA)，以后新的手机可能会有640x480(VGA)的分辨率。

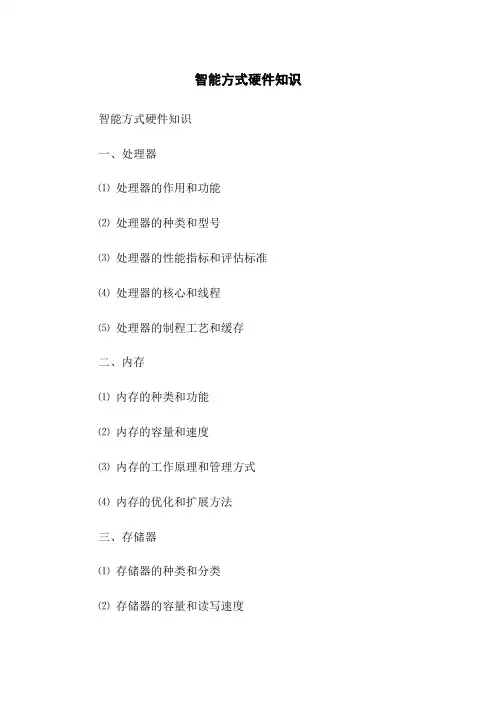

智能方式硬件知识智能方式硬件知识一、处理器⑴处理器的作用和功能⑵处理器的种类和型号⑶处理器的性能指标和评估标准⑷处理器的核心和线程⑸处理器的制程工艺和缓存二、内存⑴内存的种类和功能⑵内存的容量和速度⑶内存的工作原理和管理方式⑷内存的优化和扩展方法三、存储器⑴存储器的种类和分类⑵存储器的容量和读写速度⑶存储器的工作原理和接口⑷存储器的优化和数据安全四、显示屏⑴显示屏的种类和技术⑵显示屏的尺寸和分辨率⑶显示屏的颜色和亮度⑷显示屏的特性和触控方式⑸显示屏的保护和修复方法五、摄像头⑴摄像头的种类和像素⑵摄像头的对焦和光圈⑶摄像头的防抖和补偿⑷摄像头的特性和功能⑸摄像头的拍摄技巧和应用六、电池⑴电池的类型和容量⑵电池的充电和续航⑶电池的安全和保养⑷电池的优化和替换七、通信模块⑴通信模块的种类和功能⑵通信模块的网络和频率⑶通信模块的信号强度和传输速度⑷通信模块的连接方式和协议⑸通信模块的安全和隐私八、传感器⑴传感器的种类和应用⑵传感器的原理和精度⑶传感器的输出和参数⑷传感器的校准和数据处理⑸传感器的故障和维修附件：本文档涉及附件内容，请参考附件文件。

法律名词及注释：⒈知识产权：指法律上对创造性的智力劳动所享有的专有权利，包括专利权、商标权、著作权等。

⒉隐私权：指个人拥有和控制其个人信息的权利，包括个人隐私的保护、信息的使用限制等。

⒊数据安全：指对数据进行保护和防护，防止数据泄露、丢失、损坏等。

⒋消费者权益：指消费者在购买、使用商品或接受服务过程中应享有的权利和利益。

⒌电子商务：指通过互联网等信息技术手段进行商品和服务的交易和传播的商业活动。

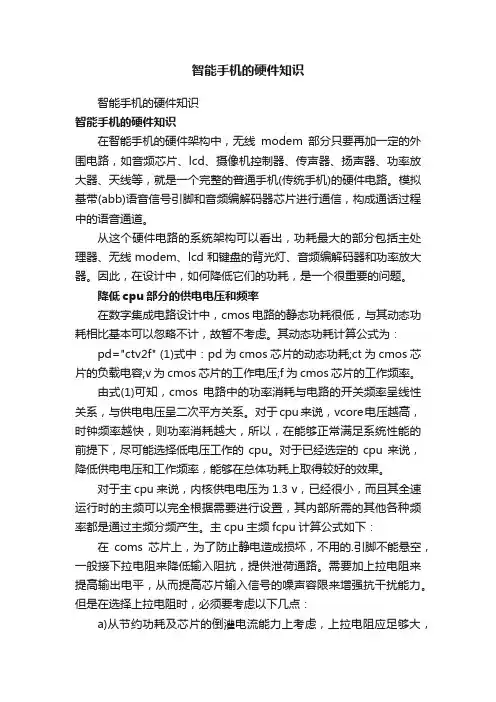

智能手机的硬件知识智能手机的硬件知识智能手机的硬件知识在智能手机的硬件架构中，无线modem部分只要再加一定的外围电路，如音频芯片、lcd、摄像机控制器、传声器、扬声器、功率放大器、天线等，就是一个完整的普通手机(传统手机)的硬件电路。

模拟基带(abb)语音信号引脚和音频编解码器芯片进行通信，构成通话过程中的语音通道。

从这个硬件电路的系统架构可以看出，功耗最大的部分包括主处理器、无线modem、lcd和键盘的背光灯、音频编解码器和功率放大器。

因此，在设计中，如何降低它们的功耗，是一个很重要的问题。

降低cpu部分的供电电压和频率在数字集成电路设计中，cmos电路的静态功耗很低，与其动态功耗相比基本可以忽略不计，故暂不考虑。

其动态功耗计算公式为：pd="ctv2f" (1)式中：pd为cmos芯片的动态功耗;ct为cmos芯片的负载电容;v为cmos芯片的工作电压;f为cmos芯片的工作频率。

由式(1)可知，cmos电路中的功率消耗与电路的开关频率呈线性关系，与供电电压呈二次平方关系。

对于cpu来说，vcore电压越高，时钟频率越快，则功率消耗越大，所以，在能够正常满足系统性能的前提下，尽可能选择低电压工作的cpu。

对于已经选定的cpu来说，降低供电电压和工作频率，能够在总体功耗上取得较好的效果。

对于主cpu来说，内核供电电压为1.3 v，已经很小，而且其全速运行时的主频可以完全根据需要进行设置，其内部所需的其他各种频率都是通过主频分频产生。

主cpu主频fcpu计算公式如下：在coms芯片上，为了防止静电造成损坏，不用的.引脚不能悬空，一般接下拉电阻来降低输入阻抗，提供泄荷通路。

需要加上拉电阻来提高输出电平，从而提高芯片输入信号的噪声容限来增强抗干扰能力。

但是在选择上拉电阻时，必须要考虑以下几点：a)从节约功耗及芯片的倒灌电流能力上考虑，上拉电阻应足够大，以减小电流;b)从确保足够的驱动电流考虑，上拉电阻应足够小，以增大电流;c)在高速电路中，过大的上拉电阻会使信号边沿变得平缓，信号完整性会变差。

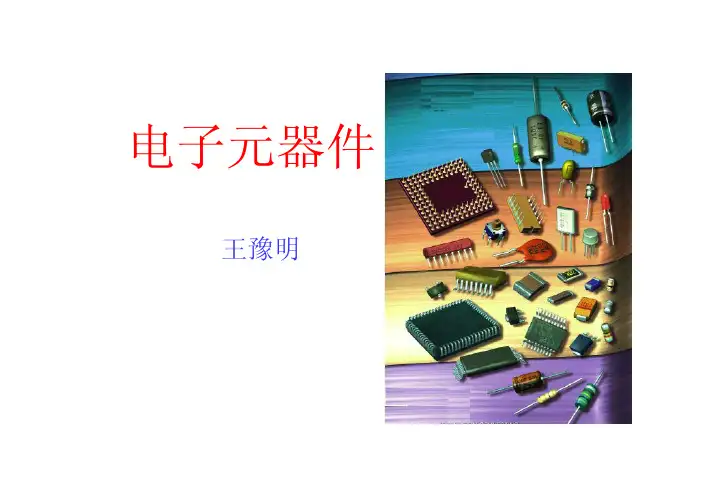

电子元器件王豫明内容一、概述二、元器件基础知识三、电子元器件一、概述1．元器件的重要性2．案例1．元器件的重要性•元器件构成电子产品的基本元素。

•元器件是推动电子产品发展的主要因素。

元器件构成电子产品的基本元素元器件构成电子产品的基本元素元器件构成电子产品的基本元素元器件构成电子产品的基本元素推动电子产品的发展主要因素推动电子产品的发展主要因素2．案例元器件知识掌握的不全面产生的影响•造成沟通误区•影响生产过程、进度影响生产过程进度•影响产品质量•影响性能基础知识的缺乏造成沟通误区z基础知识的不了解影响生产过程、进度、质量影响生产过程进度质量z基础知识、制造不了解影响产品质量增加成本影响产品质量、增加成本z 封装不了解影响性能z许多人（包括许多专业人士）只重视电路原理、设计、计算。

z25MHZ高频放大电路。

z电容去偶滤除高频分量z选择：9纸介质电容器分布电容＋分布电感超高频振荡回路9云母电容器缺乏对元器件结构、材料缺乏了解。

二、元器件基础知识二元器件基础知识11.元件种类2.元件封装形式3.基本概念二、元器件基础知识1.元件种类z电路中实现的功能分类：电阻、电容、电感电阻电容电感器、变压器、机电组件、半导体分立组件半导体分立组件、集成电路。

2.元件封装THT－通孔安装形式。

SMT－表面安装形式。

通孔元件，它有引脚穿过PCB，然后焊接。

通孔元件它有引脚穿过然后焊接表面安装元件被直接焊到PCB表面上被称作焊盘的金属上。

通孔元件•轴向元件：元件引脚从身体两端引出的称为轴向元件元件引脚从身体两端引出的称为轴向元件。

•径向元件：元件的2个或多个引脚从同方向伸出。

个或多个引脚从同一方向伸出•典型的轴向元件有：•典型的轴向元件有：典型的轴向元件有典型的径向元件有•典型的径向元件有：晶体管、电容、二极管、滤波器和晶振。

表面安装元件•表面安装元件或SMD/SMC，相对于通孔元件而言，越来越流行。

言越来越行•器件没有长的引脚，不需要穿过PWB。

智能方式硬件知识智能方式硬件知识1-智能方式概述1-1 什么是智能方式1-2 智能方式的发展历史1-3 智能方式的功能和特点2-智能方式的主要组成部分2-1 中央处理器 (CPU)2-2 内存 (RAM)2-3 存储与扩展2-4 显示屏幕2-5 摄像头2-6 电池2-7 连接性和通信2-8 传感器2-9 操作系统3-中央处理器 (CPU)3-1 CPU的作用和功能3-2 CPU的核心数和频率3-3 不同类型的CPU架构4-内存 (RAM)4-1 内存的作用和功能4-2 内存的容量和类型5-存储与扩展5-1 储存器的种类5-2 内部存储与外部存储5-3 SD卡和U盘的使用6-显示屏幕6-1 不同类型的显示屏幕6-2 分辨率和像素密度6-3 显示屏幕的触控技术7-摄像头7-1 摄像头的工作原理7-2 摄像头的像素和光圈7-3 前置摄像头和后置摄像头8-电池8-1 电池的类型和容量8-2 充电和续航时间9-连接性和通信9-1 移动网络技术9-2 无线局域网 (Wi-Fi)9-3 蓝牙和NFC10-传感器10-1 加速度计10-2 陀螺仪10-3 光线传感器10-4 距离传感器10-5 指纹识别传感器11-操作系统11-1 Android系统11-2 iOS系统11-3 Windows Phone系统11-4 其他操作系统附件：无法律名词及注释：●CPU：中央处理器，是智能方式的计算和控制中心。

●RAM：随机访问内存，用于存储运行中的应用程序和数据。

●SD卡：Secure Digital卡，一种用于扩展存储容量的外部存储卡。

●U盘：一种便携式存储设备，用于交换和传输数据。

●像素密度：显示屏幕上每英寸的像素数量，用于衡量显示效果的清晰度。

●光圈：指摄像头中光线通过的开口的大小，影响照片的曝光和景深。

●续航时间：指方式电池从一次充满电到耗尽所能维持的时间长度。

●NFC：近场通讯，一种无线技术，用于近距离传输数据。

手机必备的零部件CPU、RAM、ROM、GPU、屏幕、摄像头、电池容量、手机网络制式、天线芯片。

CPU相当手机的大脑及心脏，它很大程度上决定了一款手机的速度。

一款强劲的CPU 可以为手机带来更高的运算能力。

苹果A8处理器一、制程工艺升级。

新工艺使得苹果A8的集成度大大提升，芯片面积从107mm ²降至89mm²，但总晶体管数量却增加至苹果A7的两倍（由10亿增至20亿）。

这不仅为苹果A8的性能提升打下了基础，同时也提高了苹果A8的运行效率，A8相比A7运行效率增加了50%。

运行效率的增加意味着能量利用效率的提升，这也就是即便是电池与iPhone 5s相当的iPhone 6，在屏幕增大带来的功耗压力下，还能保持与5S相当甚至略有超出的续航能力的原因了。

二、峰值性能的持续性。

目前安卓平台的处理器虽然峰值性能十分强劲，但是后劲不足。

基本上运行高负载应用短时间之后就会因为CPU过热而不得不降频.苹果A8得益于更先进的工艺和自行设计处理器架构的优势，能够让苹果A8一直持续运行在峰值性能。

苹果公布的持续峰值时间是20分钟，相比安卓机几分钟就降频的表现确实是强太多了。

三、CPU与GPU性能提升。

苹果A8相比苹果A7在CPU 上提升了25%，GPU上提升了50%。

三星Exynos74202015年三星推出了最新的Galaxy S6/S6 edge，三星这次是下了很大的决心，在这两款旗舰上彻底放弃了高通平台的CPU，而采用了自家研发生产的Exynos7420处理器，Exynos7420采用了四个A57内核+四个A53内核的组合形式，在性能上绝对是目前最好的移动处理器，这也是三星多年来在CPU领域深耕的成果。

虽然Exynos7420采用ARM的big.LITTLE架构在一定程度上有效缓解了CPU功耗与性能的问题，但四个A57内核带来的功耗和发热问题依然严峻，三星拿出了独家的解决方案——强大的半导体生产线，Exynos7420采用了最新的14nm工艺，有效地降低发热，缓解功耗问题，这点是依靠代工生产芯片的高通以及MTK所不能媲美的。
