霍尔效应

霍尔效应机理霍尔效应（Hall effect）是指在导体中通过电流时，垂直于电流方向和磁场方向的方向上会产生一种电压差的现象。

这一现象是由美国物理学家爱德华·霍尔（Edwin Hall）于1879年发现的，对电子学和磁学的研究起到了重要的推动作用。

霍尔效应的机理和应用广泛存在于电子器件、传感器和材料研究等领域。

霍尔效应的机理如下：当一个导体中通过电流时，由于洛伦兹力的作用，电子会在垂直于电流方向和磁场方向的方向上受到一个力，导致电子在这个方向上聚集。

这样就会形成一个电势差，即霍尔电压（Hall voltage），垂直于电流和磁场方向。

霍尔电压的大小与电流强度、磁场强度以及材料的特性相关。

霍尔效应在实际中有许多应用，包括：1. 霍尔传感器：霍尔传感器利用霍尔效应测量磁场强度。

它们广泛应用于磁场检测、位置检测、电流测量等领域。

例如，在汽车中用于测量转速、车速和方向盘位置。

2. 磁场测量：由于霍尔效应对磁场强度的敏感性，它可以用于测量磁场的大小和方向。

这在磁学实验、地磁测量和材料磁性研究中非常有用。

3. 材料性质研究：通过测量霍尔电压，可以获得材料的载流子类型、浓度和迁移率等信息，从而对材料的电导性和电子结构进行研究。

4. 磁性存储器：在硬盘驱动器等磁性存储设备中，霍尔传感器被用于读取磁头位置和方向，从而实现数据的定位和读取。

5. 磁流变液技术：磁流变液是一种特殊的流体，其粘度可以通过外加磁场的调节而改变。

霍尔效应可以用于测量磁流变液的粘度变化，从而控制和调节液体的流动性能。

综上所述，霍尔效应在电子学、传感器技术、材料研究和磁学等领域具有重要的应用价值。

通过利用霍尔效应的特性，可以实现对磁场强度、位置、磁性材料性质和流体流动性能的测量和控制。

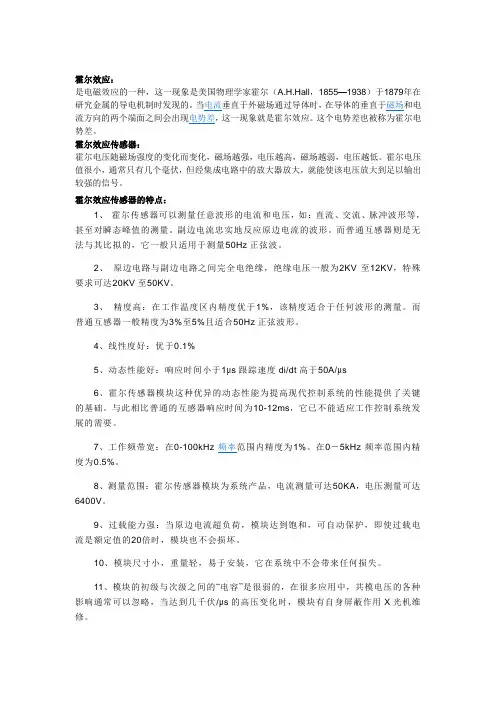

霍尔效应：是电磁效应的一种，这一现象是美国物理学家霍尔（A.H.Hall，1855—1938）于1879年在研究金属的导电机制时发现的。

当电流垂直于外磁场通过导体时，在导体的垂直于磁场和电流方向的两个端面之间会出现电势差，这一现象就是霍尔效应。

这个电势差也被称为霍尔电势差。

霍尔效应传感器：霍尔电压随磁场强度的变化而变化，磁场越强，电压越高，磁场越弱，电压越低。

霍尔电压值很小，通常只有几个毫伏，但经集成电路中的放大器放大，就能使该电压放大到足以输出较强的信号。

霍尔效应传感器的特点：1、霍尔传感器可以测量任意波形的电流和电压，如：直流、交流、脉冲波形等，甚至对瞬态峰值的测量。

副边电流忠实地反应原边电流的波形。

而普通互感器则是无法与其比拟的，它一般只适用于测量50Hz正弦波。

2、原边电路与副边电路之间完全电绝缘，绝缘电压一般为2KV至12KV，特殊要求可达20KV至50KV。

3、精度高：在工作温度区内精度优于1%，该精度适合于任何波形的测量。

而普通互感器一般精度为3%至5%且适合50Hz正弦波形。

4、线性度好：优于0.1%5、动态性能好：响应时间小于1μs跟踪速度di/dt高于50A/μs6、霍尔传感器模块这种优异的动态性能为提高现代控制系统的性能提供了关键的基础。

与此相比普通的互感器响应时间为10-12ms，它已不能适应工作控制系统发展的需要。

7、工作频带宽：在0-100kHz频率范围内精度为1%。

在0－5kHz频率范围内精度为0.5%。

8、测量范围：霍尔传感器模块为系统产品，电流测量可达50KA，电压测量可达6400V。

9、过载能力强：当原边电流超负荷，模块达到饱和，可自动保护，即使过载电流是额定值的20倍时，模块也不会损坏。

10、模块尺寸小，重量轻，易于安装，它在系统中不会带来任何损失。

11、模块的初级与次级之间的“电容”是很弱的，在很多应用中，共模电压的各种影响通常可以忽略，当达到几千伏/μs的高压变化时，模块有自身屏蔽作用X光机维修。

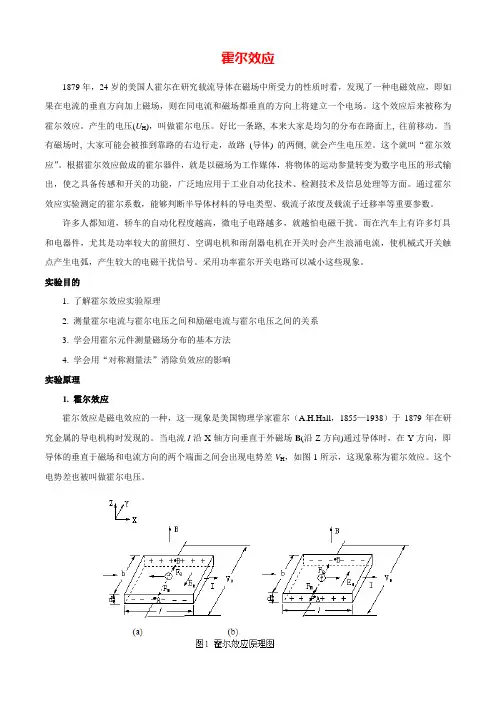

霍尔效应1879年，24岁的美国人霍尔在研究载流导体在磁场中所受力的性质时看，发现了一种电磁效应，即如果在电流的垂直方向加上磁场，则在同电流和磁场都垂直的方向上将建立一个电场。

这个效应后来被称为霍尔效应。

产生的电压(U H)，叫做霍尔电压。

好比一条路, 本来大家是均匀的分布在路面上, 往前移动。

当有磁场时, 大家可能会被推到靠路的右边行走，故路(导体) 的两侧, 就会产生电压差。

这个就叫“霍尔效应”。

根据霍尔效应做成的霍尔器件，就是以磁场为工作媒体，将物体的运动参量转变为数字电压的形式输出，使之具备传感和开关的功能，广泛地应用于工业自动化技术、检测技术及信息处理等方面。

通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。

许多人都知道，轿车的自动化程度越高，微电子电路越多，就越怕电磁干扰。

而在汽车上有许多灯具和电器件，尤其是功率较大的前照灯、空调电机和雨刮器电机在开关时会产生浪涌电流，使机械式开关触点产生电弧，产生较大的电磁干扰信号。

采用功率霍尔开关电路可以减小这些现象。

实验目的1. 了解霍尔效应实验原理2. 测量霍尔电流与霍尔电压之间和励磁电流与霍尔电压之间的关系3. 学会用霍尔元件测量磁场分布的基本方法4. 学会用“对称测量法”消除负效应的影响实验原理1. 霍尔效应霍尔效应是磁电效应的一种，这一现象是美国物理学家霍尔（A.H.Hall，1855—1938）于1879年在研究金属的导电机构时发现的。

当电流I沿X轴方向垂直于外磁场B(沿Z方向)通过导体时，在Y方向，即导体的垂直于磁场和电流方向的两个端面之间会出现电势差V H，如图1所示，这现象称为霍尔效应。

这个电势差也被叫做霍尔电压。

实验表明，在磁场不太强时，霍尔电压V H 与电流强度I 和磁感应强度B 成正比，与板的厚度d 成反比，即IB K dIBR V H HH ==(1)。

其中RH 称为霍尔系数，KH 称为霍尔元件的灵敏度，单位为mv/(mA.T)。

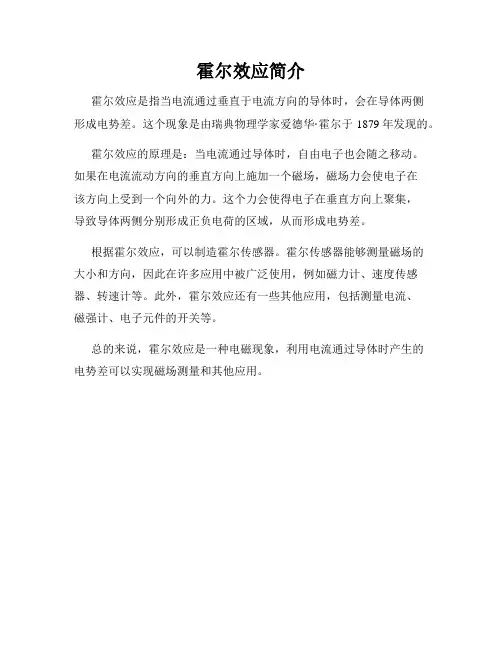

霍尔效应简介
霍尔效应是指当电流通过垂直于电流方向的导体时，会在导体两侧
形成电势差。

这个现象是由瑞典物理学家爱德华·霍尔于1879年发现的。

霍尔效应的原理是：当电流通过导体时，自由电子也会随之移动。

如果在电流流动方向的垂直方向上施加一个磁场，磁场力会使电子在
该方向上受到一个向外的力。

这个力会使得电子在垂直方向上聚集，
导致导体两侧分别形成正负电荷的区域，从而形成电势差。

根据霍尔效应，可以制造霍尔传感器。

霍尔传感器能够测量磁场的
大小和方向，因此在许多应用中被广泛使用，例如磁力计、速度传感器、转速计等。

此外，霍尔效应还有一些其他应用，包括测量电流、
磁强计、电子元件的开关等。

总的来说，霍尔效应是一种电磁现象，利用电流通过导体时产生的
电势差可以实现磁场测量和其他应用。

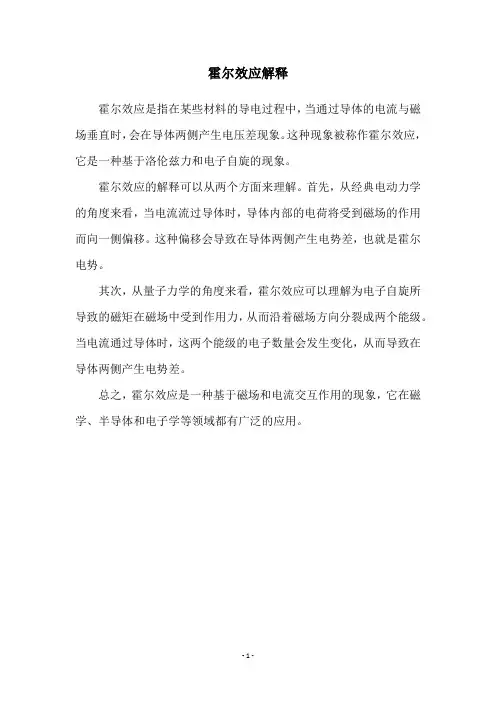

霍尔效应解释
霍尔效应是指在某些材料的导电过程中，当通过导体的电流与磁场垂直时，会在导体两侧产生电压差现象。

这种现象被称作霍尔效应，它是一种基于洛伦兹力和电子自旋的现象。

霍尔效应的解释可以从两个方面来理解。

首先，从经典电动力学的角度来看，当电流流过导体时，导体内部的电荷将受到磁场的作用而向一侧偏移。

这种偏移会导致在导体两侧产生电势差，也就是霍尔电势。

其次，从量子力学的角度来看，霍尔效应可以理解为电子自旋所导致的磁矩在磁场中受到作用力，从而沿着磁场方向分裂成两个能级。

当电流通过导体时，这两个能级的电子数量会发生变化，从而导致在导体两侧产生电势差。

总之，霍尔效应是一种基于磁场和电流交互作用的现象，它在磁学、半导体和电子学等领域都有广泛的应用。

- 1 -。

名词解释霍尔效应
霍尔效应(霍尔效应)是一种量子效应,涉及到电子在磁场中的运动。

当电子在磁场中受到一个电场的作用时,它们会受到洛伦兹力,从而改变它们的运动状态。

这种改变可以导致电子的霍尔系数(霍尔系数)发生变化,从而指示电子在磁场中的运动方向和速度。

霍尔效应最初被发现是在20世纪50年代。

当时,研究人员发现,如果将一个霍尔传感器放置在一个磁场中,它可以通过检测电子的霍尔系数来测量磁场强度。

这种技术被广泛应用于各种电子设备中,例如磁共振成像设备、硬盘驱动器和传感器等。

霍尔效应的应用范围非常广泛,但它也有一些限制。

例如,在强磁场中,霍尔传感器可能会受到损坏。

此外,霍尔系数也受到温度和湿度等因素的影响,因此需要对它们进行校准。

除了用于测量磁场外,霍尔效应还可以用于控制电流。

例如,可以使用霍尔传感器来检测电流的方向,从而控制电路中的电流。

霍尔效应技术还被应用于许多其他领域,例如量子计算、量子存储和量子通信等。

霍尔效应是一个非常重要的量子效应,它的应用将推动计算机科学和技术的发展。

随着技术的不断发展,霍尔效应的应用前景将越来越广阔。

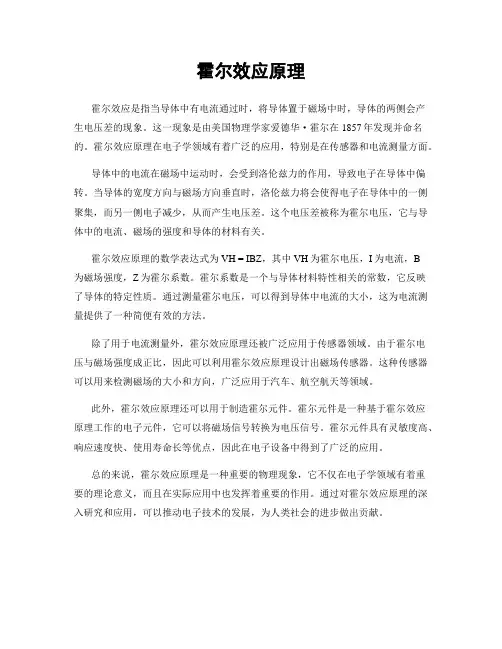

霍尔效应原理霍尔效应是指当导体中有电流通过时，将导体置于磁场中时，导体的两侧会产生电压差的现象。

这一现象是由美国物理学家爱德华·霍尔在1857年发现并命名的。

霍尔效应原理在电子学领域有着广泛的应用，特别是在传感器和电流测量方面。

导体中的电流在磁场中运动时，会受到洛伦兹力的作用，导致电子在导体中偏转。

当导体的宽度方向与磁场方向垂直时，洛伦兹力将会使得电子在导体中的一侧聚集，而另一侧电子减少，从而产生电压差。

这个电压差被称为霍尔电压，它与导体中的电流、磁场的强度和导体的材料有关。

霍尔效应原理的数学表达式为VH = IBZ，其中VH为霍尔电压，I为电流，B为磁场强度，Z为霍尔系数。

霍尔系数是一个与导体材料特性相关的常数，它反映了导体的特定性质。

通过测量霍尔电压，可以得到导体中电流的大小，这为电流测量提供了一种简便有效的方法。

除了用于电流测量外，霍尔效应原理还被广泛应用于传感器领域。

由于霍尔电压与磁场强度成正比，因此可以利用霍尔效应原理设计出磁场传感器。

这种传感器可以用来检测磁场的大小和方向，广泛应用于汽车、航空航天等领域。

此外，霍尔效应原理还可以用于制造霍尔元件。

霍尔元件是一种基于霍尔效应原理工作的电子元件，它可以将磁场信号转换为电压信号。

霍尔元件具有灵敏度高、响应速度快、使用寿命长等优点，因此在电子设备中得到了广泛的应用。

总的来说，霍尔效应原理是一种重要的物理现象，它不仅在电子学领域有着重要的理论意义，而且在实际应用中也发挥着重要的作用。

通过对霍尔效应原理的深入研究和应用，可以推动电子技术的发展，为人类社会的进步做出贡献。

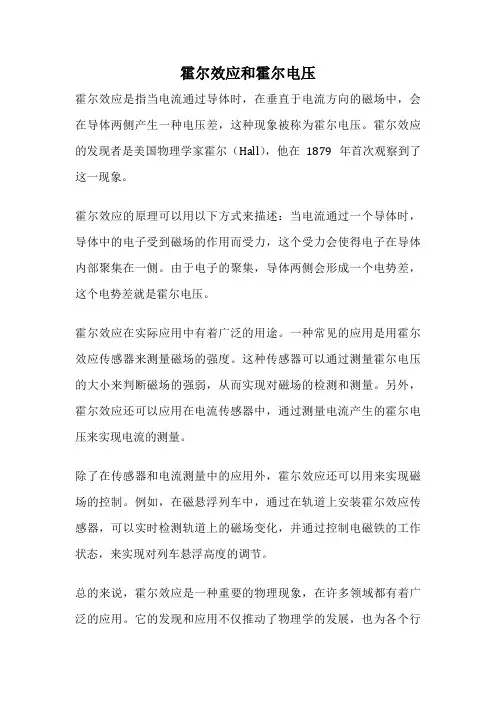

霍尔效应和霍尔电压
霍尔效应是指当电流通过导体时，在垂直于电流方向的磁场中，会在导体两侧产生一种电压差，这种现象被称为霍尔电压。

霍尔效应的发现者是美国物理学家霍尔（Hall），他在1879年首次观察到了这一现象。

霍尔效应的原理可以用以下方式来描述：当电流通过一个导体时，导体中的电子受到磁场的作用而受力，这个受力会使得电子在导体内部聚集在一侧。

由于电子的聚集，导体两侧会形成一个电势差，这个电势差就是霍尔电压。

霍尔效应在实际应用中有着广泛的用途。

一种常见的应用是用霍尔效应传感器来测量磁场的强度。

这种传感器可以通过测量霍尔电压的大小来判断磁场的强弱，从而实现对磁场的检测和测量。

另外，霍尔效应还可以应用在电流传感器中，通过测量电流产生的霍尔电压来实现电流的测量。

除了在传感器和电流测量中的应用外，霍尔效应还可以用来实现磁场的控制。

例如，在磁悬浮列车中，通过在轨道上安装霍尔效应传感器，可以实时检测轨道上的磁场变化，并通过控制电磁铁的工作状态，来实现对列车悬浮高度的调节。

总的来说，霍尔效应是一种重要的物理现象，在许多领域都有着广泛的应用。

它的发现和应用不仅推动了物理学的发展，也为各个行
业带来了许多便利和创新。

通过深入研究和理解霍尔效应，我们可以更好地利用它的特性和优势，为人类的生活和科学研究带来更多的进步和发展。

霍尔效应一、简介霍尔效应是磁电效应的一种，这一现象是霍尔（A.H.Hall ，1855—1938）于1879年在研究金属的导电机构时发现的。

后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。

霍尔效应是研究半导体材料性能的基本方法。

通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。

流体中的霍尔效应是研究“磁流体发电”的理论基础。

二、理论知识准备1.霍尔效应将一块半导体或导体材料，沿Z 方向加以磁场，沿X 方向通以工作电流I ，则在Y 方向产生出电动势，如图1所示，这现象称为霍尔效应。

称为霍尔电压。

(2)(b)图1 霍尔效应原理图实验表明，在磁场不太强时，电位差与电流强度I 和磁感应强度B 成正比，与板的厚度d 成反比，即(1)或(2)式（1）中称为霍尔系数，式（2）中称为霍尔元件的灵敏度，单位为mv / (mA ·T)。

产生霍尔效应的原因是形成电流的作定向运动的带电粒子即载流子（N 型半导体中的载流子是带负电荷的电子，P 型半导体中的载流子是带正电荷的空穴）在磁场中所受到的洛仑兹力作用而产生的。

如图1（a ）所示，一快长为l 、宽为b 、厚为d 的N 型单晶薄片，置于沿Z 轴方向的磁场中，在X 轴方向通以电流I ，则其中的载流子——电子所受到的洛仑兹力为 (3)式中为电子的漂移运动速度，其方向沿X 轴的负方向。

E 为电子的电荷量。

指向Y 轴的负方向。

自由电子受力偏转的结果，向A 侧面积聚，同时在B 侧面上出现同数量的正电荷，在两侧面间形成一个沿Y 轴负方向上的横向电场（即霍尔电场），使运动电子受到一个沿Y 轴正方向的电场力，A 、B 面之间的电位差为（即霍尔电压），则(4)将阻碍电荷的积聚，最后达稳定状态时有BH V H VH V d IB R V HH =IB K V H H =H RH KB jeVB B V e B V q F m-=⨯-=⨯=Vm FH Ee F H V jb V e j eE E e E q F H H H H e==-==0=+e m F F即得(5)此时B 端电位高于A 端电位。

霍尔效应及产生原因霍尔效应及其产生原因一、引言霍尔效应是指当电流通过一定材料时，在垂直于电流方向的磁场作用下，产生电势差的现象。

霍尔效应的发现和研究为电子学和材料科学领域做出了重要贡献。

本文将围绕霍尔效应及其产生原因展开讨论。

二、霍尔效应的基本原理霍尔效应是由美国物理学家霍尔于1879年发现的。

当一块导电材料（如金属或半导体）中有电流通过时，如果垂直于电流方向施加一个磁场，那么在材料的一侧将产生一个电势差。

这个电势差称为霍尔电压，它与电流、磁场的大小和方向都有关系。

三、霍尔效应的产生原因1. 约瑟夫逊效应霍尔效应的产生与约瑟夫逊效应有关。

约瑟夫逊效应是指在磁场中运动的电荷受到洛伦兹力的作用，导致电荷沿磁场方向偏转的现象。

在导电材料中，当电流通过时，电子因受到洛伦兹力的作用而在材料中运动。

由于电子带有负电荷，所以在磁场的作用下，电子将向一侧偏转。

2. 霍尔电场当电子受到洛伦兹力的作用而偏转后，产生的正电荷与原本的负电荷分布不均，形成了一个电场。

这个电场称为霍尔电场，它垂直于电流方向和磁场方向，并且在材料的一侧产生电势差。

这个电势差就是霍尔电压。

3. 电子浓度差异在导电材料中，电子的浓度是不均匀的。

当电流通过时，电子受到洛伦兹力的作用而偏转，导致电子在材料中的分布发生改变。

在偏转后，电子在材料的一侧积累，从而形成了正电荷的聚集区。

这种电子浓度差异也是霍尔效应产生的原因之一。

四、应用领域1. 传感器技术霍尔效应被广泛应用于传感器技术中。

由于霍尔效应与磁场的大小和方向有关，因此可以利用霍尔传感器来检测磁场的强度和方向。

这种传感器常用于测量转速、位置、方位等应用。

2. 电流测量霍尔效应也可以用于电流测量。

通过将电流通过一个导电材料，利用霍尔电压与电流大小的线性关系，可以测量电流的大小。

这种测量方法具有高精度和无需电流分流的优点，因此在电力系统和电子设备中得到广泛应用。

3. 半导体器件霍尔效应在半导体器件中也有重要应用。

简述霍尔效应原理霍尔效应是磁电效应的一种，当电流垂直于外磁场通过导体时，在导体的垂直于磁场和电流方向的两个端面之间会出现电势差，这一现象便是霍尔效应。

以下将从五个方面简述霍尔效应的原理。

1. 霍尔电压的产生当电流通过一个导体时，电子不仅沿着导体的表面流动，还会受到洛伦兹力的作用。

在垂直于电流和磁场的方向上，洛伦兹力使得电子向一个特定的方向聚集，导致该方向上出现负电荷的积累。

这使得导体垂直于电流和磁场的方向上出现电场，即产生霍尔电压。

2. 霍尔元件的几何形状为了提高霍尔电压的输出和稳定性，通常将导体制作成特殊的几何形状，称为霍尔元件。

常见的霍尔元件有矩形、圆柱形、薄膜形等。

这些形状的设计主要考虑如何最大化电流和磁场的相互作用面积，从而提高霍尔电压的输出。

3. 磁场的作用磁场对霍尔效应的影响至关重要。

在磁场的作用下，电子受到洛伦兹力的作用，改变其运动轨迹，从而产生霍尔电压。

磁场的强度和方向可以通过改变霍尔元件的材料和几何形状进行调整，以适应不同的应用需求。

4. 温度的影响温度对霍尔效应的影响主要体现在两个方面。

一方面，温度会影响材料的电阻率，从而影响电流的大小。

另一方面，温度会影响电子的热运动速度，改变洛伦兹力对电子运动轨迹的影响程度。

因此，在应用霍尔效应时，需要考虑温度的影响，并进行相应的温度补偿或使用具有优良温度稳定性的材料。

5. 测量方法测量霍尔电压的方法主要包括直接测量法和锁相放大器法。

直接测量法是通过测量霍尔元件两端之间的电势差来计算霍尔电压的方法。

这种方法简单易行，但精度相对较低。

锁相放大器法是通过使用专门的电子设备对信号进行滤波和放大，以测量微弱的霍尔电压。

该方法精度较高，但需要使用专业的设备和电路。

为了进一步优化霍尔元件的性能，通常还会采取以下几种措施：6. 金属电极的制备：在霍尔元件的四个端面上制备金属电极，用于导通电流和收集霍尔电压。

金属电极通常采用蒸镀、溅射等方法制备，要求具有低电阻、高导电性等特点。

首先说一下霍尔效应：霍尔效应是磁电效应的一种，这一现象是美国物理学家霍尔（A.H.Hall，1855—1938）于1879年在研究金属的导电机构时发现的。

当电流垂直于外磁场通过导体时，在导体的垂直于磁场和电流方向的两个端面之间会出现电势差，这一现象便是霍尔效应。

这个电势差也被叫做霍尔电势差。

其实上面对霍尔效应的介绍简要的表明了霍尔效应的原理，详细来说：在导体中，电子在电场作用下沿电流反方向运动，由于存在垂直于电流方向的磁场，电子受到洛伦兹力，产生偏转，偏转的方向垂直于电流方向和磁场方向，而导体中运动的是电子（正电荷只是相对于电子而运动），所以实际上只有电子运动并偏转，这样就产生了电势差，两面有电压。

在半导体中，有两种载流子（空穴与自由电子），而它们的偏转方向是相同的，产生的电压也只是多数载流子与少数载流子之差，即表现了多数载流子的效果。

正是因为这样，所以才能利用霍尔效应来判断N、P型半导体。

霍尔效应在测量、自动化、计算机和信息技术等领域得到了广泛的应用，比如测量磁场的高斯计。

[实验原理]1、霍尔效应及其产生机理一块长方形金属薄片或半导体薄片，若在某方向上通入电流I H ，在其垂直方向上加一磁场B ，则在垂直于电流和磁场的方向上将产生电位差U H ，这个现象称为“霍尔效应”。

U H 称为“霍尔电压”。

霍尔发现这个电位差U H 与电流强度I H 成正比，与磁感应强度B 成正比，与薄片的厚度d 成反比，即d BI R U H H H = （1）式中R H 叫霍尔系数，它表示该材料产生霍尔效应能力的大小。

霍尔电压的产生可以用洛伦兹力来解释。

如图1所示，将一块厚度为d 、宽度为b 、长度为L 的半导体薄片（霍尔片）放置在磁场B 中，磁场B 沿z 轴正方向。

当电流沿x 轴正方向通过半导体时，若薄片中的载流子（设为自由电子）以平均速度v 沿x 轴负方向作定向运动，所受的洛伦兹力为B ev f B ⨯= （2）在f B 的作用下自由电子受力偏转，结果向板面“I ”积聚，同时在板面“Ⅱ”上出现同数量的正电荷。

这样就形成一个沿y 轴负方向上的横向电场，使自由电子在受沿y 轴负方向上的洛伦兹力f B 的同时，也受一个沿Y 轴正方向的电场力f E 。

设E 为电场强度，U H 为霍尔片I 、Ⅱ面之间的电位差（即霍尔电压），则bU eeE f HE == （3）f E 将阻碍电荷的积聚，最后达稳定状态时有E B f f =（4）即bU eevB H= 或vBb U H = （5）设载流子浓度为n ，单位时间内体积为v ·d ·b 里的载流子全部通过横截面，则电流强度I H 与载流子平均速度v 的关系为dbneI v vdbne I HH == 或 （6）将（6）式代入（5）式得图1 霍尔效应原理图I Hvd B I ne U H H ⋅=1= R H dBI H （7）(7)式中，R H 即为（1）式中的霍尔系数 R H =ne 1=BI d U H H（8）(8)式中U H 的单位为伏特，d 的单位为厘米，I H 的单位为安培，B 的单位为高斯，霍尔系数R H 的单位为（厘米3/库仑）。
