覆膜彩图板（VCM）有光亮和亚光两种，表面花纹色彩丰富(如：当今家电行业最流行的不锈钢拉丝效果、多种颜色的珠光效果、多种木纹效果等)、装饰效果好、有较高的表面光泽度，具有耐磨损、耐腐蚀、耐油渍、方便擦洗、良好的加工性能等优点。
油漆辊涂板（PCM）有高光和亚光两种，表面色彩丰富(如: 有奶白,高光白,闪银,金黄,翠玉等)、具有耐腐蚀、耐污渍、方便擦洗、良好的加工性能。
我司产品具有十年不变色，外观高雅，能很明显地美化产品外观、大幅度提升产品档次。
VCM覆膜钢板，PCM预涂钢板家电彩钢板(PCM)知识家电PCM 不仅可满足家用电器使用环境和使用寿命的要求,而且具有良好的成型加工性, 能够满足高速,精密加工设备的要求,可批量用于冰箱侧板,后背板,洗衣机箱体,热水器外桶和微波炉外壳等家用电器的装饰. 除普通色产品外,珠光色,金属色产品已成为家电外壳装饰的流行趋势,如银色变频冰箱, 全频太空王冰箱以及网络家电外壳均采用海尔特种钢板公司研发的家电PCM 产品.涂料体系: 家电PCM 正面一般选用高分子线性无油聚酯树脂系涂料, 添加特殊设计的氨基树脂及催化剂,以获得足够的弯曲性和固化性;并能获得良好的耐洗涤性,耐污染性及较高的铅笔硬度. 背面采用改性环氧背漆, 一方面能获得良好的耐腐蚀性, 另外也可以获得优异的发泡附着力.通常产品生产和制造的最后一道工序是喷漆和涂装,不过也有将钢板预先涂装再组合成产品的方法.PCM是英文的缩写(Pre-coated metal)就是预先涂装金属板的意思。
将PCM用的涂料预先涂装的金属板上，再将涂装后的金属板切割成型，最后组合成各种产品。
比起涂装成型的设备，这种PCM方法效率和涂料节约及涂装质量更好更高。
用PCM涂装的涂料就是PCM涂料PCM/VCM 通常是指将基材进行表面处理后涂敷(辊涂)或粘结有机薄膜并烘烤而成的产品,可深加工成最终制品。
PCM/VCM的涂装质量远比对成型金属表面进行单件喷涂或刷涂得质量更均匀、更稳定、更理想,且加工工艺更加环保。
彩色层压覆膜彩板VCM的技术标准1 ．范围本标准规定了—彩色层压覆膜彩板(VCM) 的技术要求、试验方法、检验规则、标志、包装、运输及贮存等的标准。
2 ．规范性引用文件下列文件中的条款通过标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单( 不包括勘误的内容) 或修订版均不适用于本标准，根据本标准达成的协议，双方可研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 232 — 1988 金属弯曲试验方法GB/T 247 — 1997 钢板和钢带检验，包装，标志及质量证明书的一般规定GB/T 3076 — 1982 金属薄板（带）拉伸试验犯法GB/T 6739 — 1996 涂膜硬度铅笔测定法GB/T 10125 — 1997 人造气氛腐蚀试验盐雾试验GB/T 12754 — 1991 彩色涂层钢板及钢带3 ．技术要求3 ．1 彩色层压覆膜彩板(VCM) 具有良好的耐锈蚀和耐磨擦性，外观精致，整洁耐用。
3 ．2 彩色层压覆膜彩板(VCM) 结构BOM 见表1表1 、结构BOM 基板材质及规格正面（u m ）背面(u m)结构标准按合同要求彩膜层保护膜保护涂层（部分有亲合性，导电性要求）5-7 PVC PETPE50100 25-503.3 产品的尺寸公差按4.1 检查产品的外形尺寸应符合需方要求，公差应符合表2 要求表2 、项目尺寸公差厚度（标准：基材厚度）按合同要求± 0.05对角线误差长度≤ 1000≤ 1.0长度> 1000 ≤ 1.5切边毛刺按合同要求≤ 0.2产品形状允许偏差应符合以下要求：整张彩板弯曲最大允差10mm ，边缘波纹小于2mm 。
钢带的尺寸公差按基材的要求进行评判 . 详细标准参照< 冷轧钢板及钢带> 企业标准。
3.4 外观彩色层压覆膜彩板(VCM) 的外观花纹图案应符合供需双方合同要求或按双方封样为准。
pcm彩涂板概念PCM彩涂板概念什么是PCM彩涂板•PCM，全称为Pre-Coated Metal，意为预涂金属，是一种将涂层预先涂在金属表面的材料。
•彩涂板，是指在金属表面预先涂上彩色涂层的板材。
PCM彩涂板的特点•耐腐蚀性强：PCM彩涂板表面涂有保护层，具有良好的耐腐蚀性，能够抵御氧化、酸洗等外部侵蚀。
•耐磨性好：彩涂板经过特殊处理，表面硬度提高，能够抵抗摩擦、刮擦和磨损。
•颜色丰富：彩涂板可根据需求涂上各种颜色，可实现丰富多样的设计效果。
•色彩持久：彩涂板采用高品质彩涂涂料，具有很好的耐候性和色彩持久性。
•可加工性强：彩涂板可根据需要进行切割、折弯等加工，适应不同的应用场景。
PCM彩涂板的应用领域•建筑领域：PCM彩涂板可用于建筑外墙、屋面等部位，具有装饰性和保护性。
•家电领域：彩涂板可用于制造家电产品的外壳，如冰箱、洗衣机等，使产品更加美观。
•汽车领域：彩涂板可用于汽车车身、车门等部位，具有耐候性和耐磨性，提升汽车整体品质。
•家具领域：彩涂板可用于制造家具、橱柜等，打造时尚美观的家居环境。
总结PCM彩涂板是一种在金属表面预先涂上彩色涂层的材料，具有耐腐蚀性强、耐磨性好、颜色丰富等特点。
它在建筑、家电、汽车和家具等领域有广泛应用。
作为一名资深创作者，了解和掌握PCM彩涂板的相关概念和内容，可以帮助你在创作过程中更好地运用这种材料，创造出更具创意和美观的作品。
PCM彩涂板的优势•高品质：彩涂板采用先进的生产技术和高品质的涂料，保证产品质量稳定。
•低成本：相比于烤漆或喷涂，彩涂板制造过程简单，成本较低。
•环保：彩涂板不含有害物质，符合环保要求，对环境友好。
•轻质：彩涂板相对于其他材料更轻，便于搬运和安装。
•维护方便：彩涂板表面光滑、易清洁，维护方便。
PCM彩涂板的未来发展趋势•越来越多的应用领域：随着人们对外观美观和质感的要求越来越高，彩涂板将在更多的领域得到应用，如家具、电子产品等。
•创新涂层技术：未来将出现更多新型涂层技术，使彩涂板具备更多功能，如防指纹、防菌等。
1.彩色涂层钢板的定义和性能及发展简史?彩色涂层钢板是指将有机涂料或薄膜涂敷于薄钢板表面获得的高科技复合材料，它兼有有机聚合物与钢板两者的优点。
彩板既具备有机聚合物良好的着色性、成型性、耐蚀性，又具有钢板的机械强度和易加工性能，可以很容易的进行冲裁、弯曲、深冲、铆接、焊接等加工,可广泛应用于各行个业。
彩色钢板于1936年起源于美国，最初用来代替木板做百叶窗的窗板。
我国彩板在20世纪80年代才发展来,最初主要用于建筑行业；海尔彩板是我国彩板行业发展的积极推动者，并于90年代末建立了中国第一个高档的家电彩板规模化研发生产基地，彻底了改变中国高档家电彩板依靠进口的历史。
目前，彩板已由最初的PCM和VCM板,发展到第三代PEM和第四代PPM彩板，海尔彩板是第三代PEM和第四代PPM的倡导者和专利拥有人。
同时彩色钢板的应用领域也由单一建筑建材扩展到家电、家具、交通、造船及汽车等领域，中国彩板行业正成为世界彩板行业的重要组成部分。
2.彩色予涂钢板的生产工艺与喷粉工艺的区别和优点是什么?喷粉的主要特点为金属成型后进行喷涂。
该工艺效率低、劳动强度高、涂料浪费大、涂层膜厚不均匀,在欧洲已开始被彩色予涂工艺替代。
彩色予涂钢板是将钢板表面进行严格脱脂和化学处理并在钢板表面辊涂专用涂料或薄膜后干燥固化而成的一种复合材料。
它将传统的喷涂涂装变成钢板的连续涂布，便于表面处理及涂布质量的控制，又不存在涂装易产生的棱边死角等缺陷。
彩色钢板与传统的喷粉相比,具有高效、节能、环保的优点，同时其综合成本也比喷粉板便宜，采用彩色钢板可以降低薄板涂装产品成本的5%-10%，节约能源1/6-1/5。
3.家电彩板的特点是什么？家电彩板是一种高档彩色钢板，是彩涂板中的精品。
作为家电产品的外装饰材料，与传统的建筑用彩板相比，家电彩板有着严格的外观质量要求，对色差、表面平整度等要素尤为严格，因此对基板、涂料、彩膜等原材料以及生产设备、工艺技术有着特殊要求。
![隔热PCM彩色涂层钢板[实用新型专利]](https://uimg.taocdn.com/b156688acaaedd3382c4d3bc.webp)

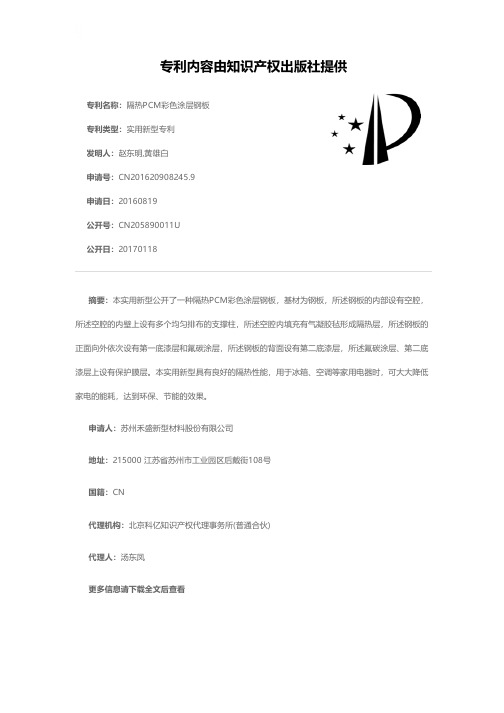

专利名称：隔热PCM彩色涂层钢板专利类型：实用新型专利
发明人：赵东明,黄雄白
申请号：CN201620908245.9
申请日：20160819
公开号：CN205890011U
公开日：
20170118
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种隔热PCM彩色涂层钢板，基材为钢板，所述钢板的内部设有空腔，所述空腔的内壁上设有多个均匀排布的支撑柱，所述空腔内填充有气凝胶毡形成隔热层，所述钢板的正面向外依次设有第一底漆层和氟碳涂层，所述钢板的背面设有第二底漆层，所述氟碳涂层、第二底漆层上设有保护膜层。
本实用新型具有良好的隔热性能，用于冰箱、空调等家用电器时，可大大降低家电的能耗，达到环保、节能的效果。
申请人：苏州禾盛新型材料股份有限公司
地址：215000 江苏省苏州市工业园区后戴街108号
国籍：CN
代理机构：北京科亿知识产权代理事务所(普通合伙)
代理人：汤东凤
更多信息请下载全文后查看。

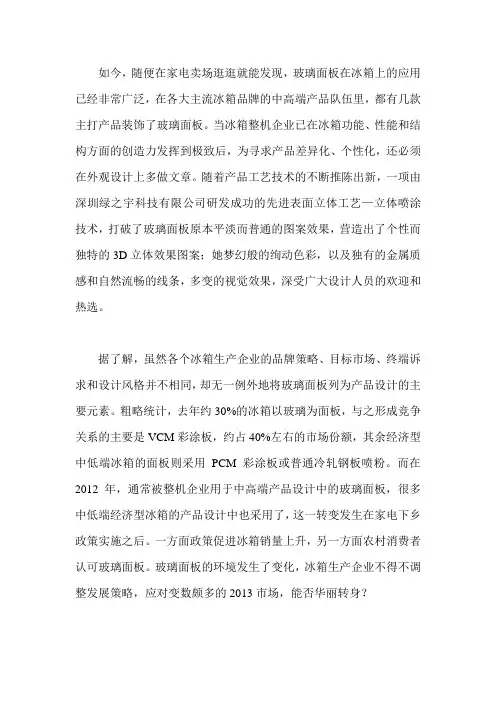

如今，随便在家电卖场逛逛就能发现，玻璃面板在冰箱上的应用已经非常广泛，在各大主流冰箱品牌的中高端产品队伍里，都有几款主打产品装饰了玻璃面板。
当冰箱整机企业已在冰箱功能、性能和结构方面的创造力发挥到极致后，为寻求产品差异化、个性化，还必须在外观设计上多做文章。
随着产品工艺技术的不断推陈出新，一项由深圳绿之宇科技有限公司研发成功的先进表面立体工艺—立体喷涂技术，打破了玻璃面板原本平淡而普通的图案效果，营造出了个性而独特的3D立体效果图案；她梦幻般的绚动色彩，以及独有的金属质感和自然流畅的线条，多变的视觉效果，深受广大设计人员的欢迎和热选。
据了解，虽然各个冰箱生产企业的品牌策略、目标市场、终端诉求和设计风格并不相同，却无一例外地将玻璃面板列为产品设计的主要元素。
粗略统计，去年约30%的冰箱以玻璃为面板，与之形成竞争关系的主要是VCM彩涂板，约占40%左右的市场份额，其余经济型中低端冰箱的面板则采用PCM彩涂板或普通冷轧钢板喷粉。
而在2012年，通常被整机企业用于中高端产品设计中的玻璃面板，很多中低端经济型冰箱的产品设计中也采用了，这一转变发生在家电下乡政策实施之后。
一方面政策促进冰箱销量上升，另一方面农村消费者认可玻璃面板。
玻璃面板的环境发生了变化，冰箱生产企业不得不调整发展策略，应对变数颇多的2013市场，能否华丽转身？随着立体喷涂工艺为玻璃面板注入了艺术的3D立体元素后，使玻璃面板充满艺术，充满视觉逼真的立体感；既可以简单婉约，又可以时尚潮流、现代感十足，满足不同消费者需求，而卓越的品质、设计师的杰出创意使外观更加的独特新颖，设计更加的多样；最显著的特点是：手摸上去是平的，眼看上去是立体的，有突出的前景和深邃的后景，景物逼真，赋予了纯天然优美的立体线条及图案。
是目前最新最有特色的一种产品表面装饰工艺，是玻璃面板最华丽的转身！深圳绿之宇科技有限公司本着合作共赢的原则，诚挚邀请有志之士共同合作开发；我公司将提供相关的技术、治具和油墨等，与合作商一起在更多、更广泛的行业应用此技术，引领立体效果的新潮流。

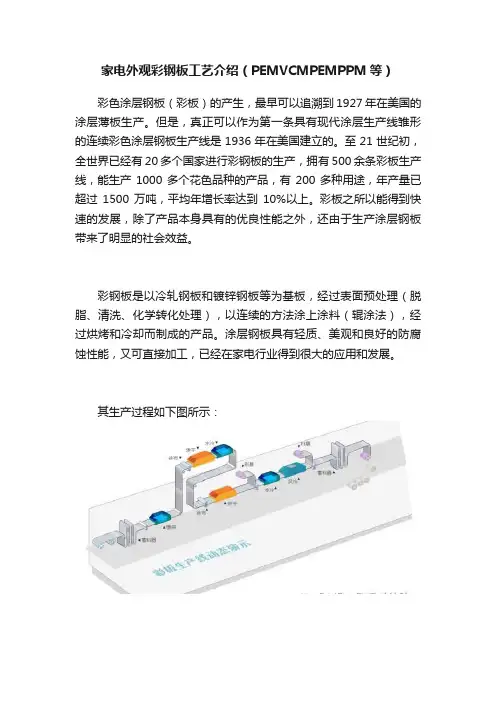

家电外观彩钢板工艺介绍（PEMVCMPEMPPM等）彩色涂层钢板（彩板）的产生，最早可以追溯到1927年在美国的涂层薄板生产。
但是，真正可以作为第一条具有现代涂层生产线雏形的连续彩色涂层钢板生产线是1936年在美国建立的。
至21世纪初，全世界已经有20多个国家进行彩钢板的生产，拥有500余条彩板生产线，能生产1000多个花色品种的产品，有200多种用途，年产量已超过1500万吨，平均年增长率达到10%以上。
彩板之所以能得到快速的发展，除了产品本身具有的优良性能之外，还由于生产涂层钢板带来了明显的社会效益。
彩钢板是以冷轧钢板和镀锌钢板等为基板，经过表面预处理（脱脂、清洗、化学转化处理），以连续的方法涂上涂料（辊涂法），经过烘烤和冷却而制成的产品。
涂层钢板具有轻质、美观和良好的防腐蚀性能，又可直接加工，已经在家电行业得到很大的应用和发展。
其生产过程如下图所示：根据复合工艺及材料结构的不同，家电彩钢板可分为：PCM预涂板VCM覆膜板PEM覆膜板PPM辊涂彩板压花板1、PCM预涂板(Pre-Coated Metal Steel)从字面意思理解，PCM预涂板就是在金属板上进行预先涂装，即在金属表面喷涂油漆。
预涂板除了具有单色、珠光、花纹等装饰效果，还同时具有色彩丰富、生产效率高、周转速度快、环保无污染的优点，其应用领域也由最初的百业窗拓展到建筑外墙、室内装饰、交通运输及家电外装等行业。
预涂板的相对平整度较覆膜板差，且颜色效果比较单一，不适用于高档冰箱的面板，主要是侧板的使用。
PCM的结构图如下：PCM制造工艺流程如下：2、VCM覆膜板 (Polyvinyl Chloride-Coated Metal Steel)是指在金属表面复合PVC薄膜，并使其牢固结合，也叫PVC覆膜板，或PET/PVC贴膜彩色钢板。
基材可选用：冷轧钢板、热镀锌钢板、电镀锌钢板、铝板、不锈钢板、钛锌板等金属薄板。
VCM具有靓丽的外观及优异的加工性、表面装饰性、耐腐蚀性、耐刮伤性等，可实现低光到高光的不同效果，同时配以精美的图案和珠光闪烁效果，另外，基于覆膜板表层的膜材具备可印刷等特殊工艺处理的特性，可表现多种色彩、触感纹理等不同效果。
Q/HKB 海信容声（广东）冰箱有限公司企业标准彩钢板2014-11-7发布2014-11-10实施海信容声（广东）冰箱有限公司发布前言本标准是在企业标准“Q/HKB J 04171—2014《彩钢板》”的基础上修订。
本次修订主要内容：更改非拉伸板屈服强度最高值、更改覆膜板杯突试验压陷深度、屈服强度抽检规则、有害物质抽检规则，本标准正式实施后，上述标准自行作废。
本标准由海信容声（广东）冰箱有限公司提出。
本标准由开发中心组织起草并解释。
本标准2013年09月首次发布，主要起草人：姚丽、游飞越、常见虎、禹玉辉、刘艳飞。
本标准2014年08月第1次修订，主要修订人：李鹏、付新泽、曹树强、刘晓儒、张恒、项达成、梁锐华、陈静、蒋列。
本标准2014年10月第2次修订，主要修订人：李鹏、禹玉辉、李田志。
彩钢板1范围本标准规定了我公司电冰箱用彩钢板（包括VCM板、PEM板、PAM板、PCM板）的技术要求、试验方法、验收规则、包装、标志、运输及贮存。
本标准适用于电冰箱用彩钢板的性能测评和评价。
2规范性引用文件下列标准对于本标准的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 228 金属材料室温拉伸实验方法GB/T 2828.1 计数抽样检验程序第一部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T2829 周期检验计数抽样程序GB/T 6739 色漆和清漆铅笔法测定漆膜硬度GB/T 12754 彩色涂层钢板及钢带GB/T 13448 彩色涂层钢板及钢带试验方法Q/HKB J 08005 金属覆盖层中性盐雾试验方法(NSS试验)Q/HKB J 04016 连续热镀锌/锌铁合金钢板及钢带Q/HKB J 16001 零、部件及原材料中有害化学物质含量规定3 术语和定义GB/T 12754和GB/T 13448-2006给出的术语和定义适用于本标准。

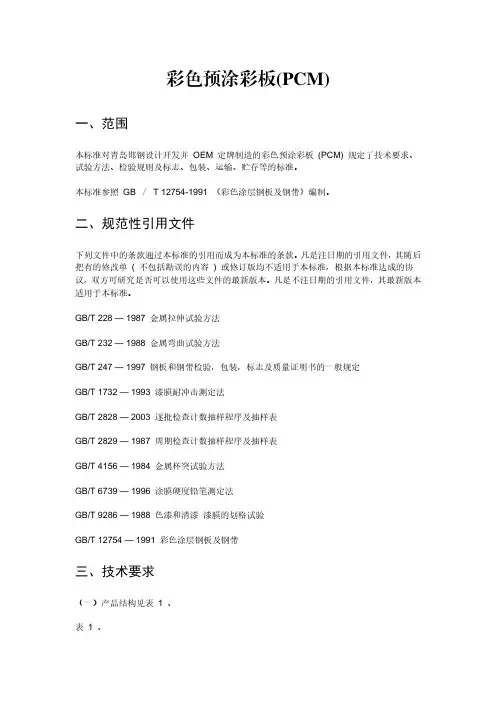

彩色预涂彩板(PCM)一、范围本标准对青岛邯钢设计开发并OEM 定牌制造的彩色预涂彩板(PCM) 规定了技术要求、试验方法、检验规则及标志、包装、运输、贮存等的标准。
本标准参照GB ／T 12754-1991 《彩色涂层钢板及钢带》编制。
二、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后把有的修改单( 不包括勘误的内容) 或修订版均不适用于本标准，根据本标准达成的协议，双方可研究是否可以使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 228 — 1987 金属拉伸试验方法GB/T 232 — 1988 金属弯曲试验方法GB/T 247 — 1997 钢板和钢带检验，包装，标志及质量证明书的一般规定GB/T 1732 — 1993 漆膜耐冲击测定法GB/T 2828 — 2003 逐批检查计数抽样程序及抽样表GB/T 2829 — 1987 周期检查计数抽样程序及抽样表GB/T 4156 — 1984 金属杯突试验方法GB/T 6739 — 1996 涂膜硬度铅笔测定法GB/T 9286 — 1988 色漆和清漆漆膜的划格试验GB/T 12754 — 1991 彩色涂层钢板及钢带三、技术要求（一）产品结构见表1 、表1 、原板涂膜背涂漆板厚（mm ）镀层材质膜厚（u m ）涂漆膜厚（u m ）0.3~1.2 GA/GI CRS ≥ 201C ≥6GA ——热镀合金GI ——热镀锌IC ——涂一层底漆层CRS ——冷轧板（二）尺寸及公差按4 ．1 ． 3 测量，产品长度及宽度应符合图纸要求。
按4 ．1 ．1 试验，厚度公差应在± 0 ．07mm 范围内。
（三）不平度按4 ．1 ． 2 试验，不平度应符合表2表2 、项目边缘波壮度幅面波壮度翘度高度3mm 以下3mm 以下5mm按4 ．1 ． 3 试验，平板对角线之差在1 ．5mm 以内。

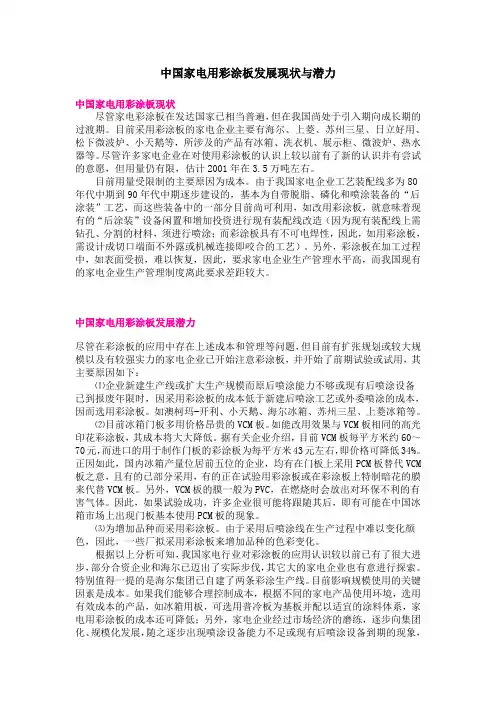

中国家电用彩涂板发展现状与潜力中国家电用彩涂板现状尽管家电彩涂板在发达国家已相当普遍，但在我国尚处于引入期向成长期的过渡期。
目前采用彩涂板的家电企业主要有海尔、上菱、苏州三星、日立好用、松下微波炉、小天鹅等，所涉及的产品有冰箱、洗衣机、展示柜、微波炉、热水器等。
尽管许多家电企业在对使用彩涂板的认识上较以前有了新的认识并有尝试的意愿，但用量仍有限，估计2001年在3.5万吨左右。
目前用量受限制的主要原因为成本。
由于我国家电企业工艺装配线多为80年代中期到90年代中期逐步建设的，基本为自带脱脂、磷化和喷涂装备的“后涂装”工艺，而这些装备中的一部分目前尚可利用，如改用彩涂板，就意味着现有的“后涂装”设备闲置和增加投资进行现有装配线改造（因为现有装配线上需钻孔、分割的材料，须进行喷涂；而彩涂板具有不可电焊性，因此，如用彩涂板，需设计成切口端面不外露或机械连接即咬合的工艺）。
另外，彩涂板在加工过程中，如表面受损，难以恢复，因此，要求家电企业生产管理水平高，而我国现有的家电企业生产管理制度离此要求差距较大。
中国家电用彩涂板发展潜力尽管在彩涂板的应用中存在上述成本和管理等问题，但目前有扩张规划或较大规模以及有较强实力的家电企业已开始注意彩涂板，并开始了前期试验或试用，其主要原因如下：⑴企业新建生产线或扩大生产规模而原后喷涂能力不够或现有后喷涂设备已到报废年限时，因采用彩涂板的成本低于新建后喷涂工艺或外委喷涂的成本，因而选用彩涂板。
如澳柯玛-开利、小天鹅、海尔冰箱、苏州三星、上菱冰箱等。
⑵目前冰箱门板多用价格昂贵的VCM板。
如能改用效果与VCM板相同的高光印花彩涂板，其成本将大大降低。
据有关企业介绍，目前VCM板每平方米约60～70元，而进口的用于制作门板的彩涂板为每平方米43元左右，即价格可降低34%。
正因如此，国内冰箱产量位居前五位的企业，均有在门板上采用PCM板替代VCM 板之意，且有的已部分采用，有的正在试验用彩涂板或在彩涂板上特制暗花的膜来代替VCM板。
免喷涂复合板在液晶电视中的应用研究作者：段丁平来源：《科技传播》 2017年第20期摘要本文介绍了免喷涂复合板的特性和液晶电视结构件的基本构成，以及免喷涂复合板在电视中的设计应用，重点对比分析了各设计方式优缺点和设计要素，提出了风险点和控制预案，可供实际工程应用参考。
关键词液晶电视；面框；背板；免喷涂；复合板中图分类号G2文献标识码A文章编号1674-6708（2017）197-0048-02随着液晶电视的快速发展，越来越多的新材料、新工艺广泛的应用在液晶电视上。
其中金属材料的质感、独特的纹理、几何线条、复杂多变等外观表现，给人以精致、光滑、眩目、豪华的理性感觉和冰冷细腻的触觉，提高了产品的外在表现档次。
液晶电视的金属面框和背板作为整机的重要零件，既是外观零件又是整机重要的支撑连接件。
目前电视行业金属面框大多采用铝型材加工而成，价格较昂贵。
后盖外观件一般采用镀锌钢板喷漆处理，外观颜色单调，缺乏美感和差异性。
免喷涂金属复合板色彩丰富、外观高雅，如能用在液晶电视上能很明显地美化产品外观、大幅度提升产品档次。
1免喷涂复合板材料性能特点免喷涂复合板包含覆膜板（VCM）和彩涂板（PCM）两种，通常是指将基材进行表面处理后涂覆（辊涂）或粘接有机薄膜并烘烤而成。
彩涂板（PCM）是指在金属表面涂装高分子涂料的一种金属外观复合材料，具有优异的可加工性能，在增加防腐性能的同时有效地改善了产品外观，同时满足材料一定的特殊功能要求。
覆膜板（VCM）是指在金属表面复合PVC等高分子薄膜，并使其牢固结合的一种新型复合材料，既具备了金属材料良好的强度及加工性能，同时也具备了PVC等高分子薄膜优异的装饰性能、耐腐蚀性能、耐气候性能、易清洁等特性。
覆膜钢板不仅具有普通彩涂板的性能和优点，还大大地弥补了普通彩涂板的色彩单调的不足，具备多种表面效果及色彩。
图1覆膜板VCM板材构成图2彩涂板PCM板材构成2免喷涂复合板的在液晶电视中的应用目前电视行业根据入光的不同分为直下式（D-LED）产品和侧入式（E-LED）产品。
门壳用VCM钢板外观检验标准一、试用范围本标准试用于特钢公司制造的VCM,产品中用于冰箱门壳产品外观品质管理。
二、检查项目1、为发生在彩板表面的各类缺陷；2、为板材的各种形位公差及尺寸公差；术语解释：1）表面缺陷类桔皮纹：因彩膜本身存在质量隐患，在贴覆时出现的表面不够平整的现象。
黑点：彩膜本身因工艺原因在表面残留的黑色污点。
水眼：因彩膜在贴覆过程中，覆膜钢辊上残留异物将彩板表面辊压成杂质（粉豆）：遗留在胶粘剂中或生产线内非氧化杂质及纤维颗粒在涂漆过程中转移到涂层表面，贴彩膜后产生的类似粉豆的突起；划糙（无涂料剥落）：PET膜层表面被尖物划伤，但表面PET膜并未剥落，未漏涂漆划痕：PET层表面被尖物划伤，同时划伤处表面涂料脱落，涂漆层或基板暴露在外。
短条：彩膜本身因工艺原因在表面出现的条状痕迹。
缺PE膜：因钢板跑偏造成的PE膜偏，没有将彩膜部分覆全。
黑边：因彩膜贴覆时钢板跑偏，彩膜没有将基板部分贴完整，基板裸漏在外。
2）形位公差类：不平度：将彩钢板放在平台上，用锥度规测量波纹高度。
不平度包括边缘波状度、幅面波状度、翘度。
三、检查方法：用肉眼在正常明亮的自然光环境（8：00~16：00），以45º角对彩色钢板进行目测。
四、缺陷分类及形位公差标准：2、形位公差标准：1）板材宽度及长度公差：±0.5mm；板材的对角线公差：对板材长度≤1m：对角线≤1.5mm；对板材长度>1m：对角线≤2.0mm；三、产品部位划分A区域：正常使用情况下，用户视觉容易观察到的敏感部位。
如：冰箱门体的正表面。
B区域：正常使用情况下，用户视觉较容易观察到的较敏感的部位。
如：冰箱门体的左、右侧表面（即门壳二弯）或门体开关过程中容易观察到的门体的上侧面。
C区域：正常使用情况下，用户视觉不能观察到的部位。
如：门体开关过程中不能观察到的门体的上、下侧面以及门体一弯部位。
四、判定标准对于彩板表面有珠光效果要求的板材，珠光粒子应分散均匀，不允许存在局部团聚的现象；对于正表面有纹路要求的板材，纹路宽窄、清晰度、间隔程度应均匀一致，不允许出现颜色不均匀的现象。
PCM复合材料
该材料兼有有机聚合物与薄板基材两者的优点，既有有机聚合物的良好着色性、成型性、耐蚀性、装饰性、又有薄板的高强度和易加工性，能很容易地进行冲裁、弯曲、深冲、焊接等加工，这就使该复合材料制成的产品具有优良的实用性、装饰性、加工性、耐久性。
目前，该新型材料主要采用辊涂及贴膜工艺进行生产。
产品主要应用于冰箱、洗衣机等家电制造厂商生产各类外观部件。
公司目前的主要产品包括PCM和VCM两大系列，根据不同功能特性和品种规格，公司生产的家电用涂层复合材料产品可分为以下几大类：（1）用于冰箱、洗衣机等家电门板、侧后板材料的PCM产品；
（2）用于冰箱、洗衣机等家电门板材料的VCM产品；
（3）其他用途的复合材料产品
复合材料是由有机高分子、无机非金属或金属等几类不同材料通过复合工艺组合而成的新型材料。
它与一般材料的简单混合有本质区别，既保留原组成材料的重要特色，又通过复合效应获得原组分所不具备的性能。
可以通过材料设计使原组分的性能相互补充并彼此关联，从而获得更优越的性能。
复合材料按用途主要可分为结构复合材料和功能复合材料两大类。
结构复合材料主要作为承力结构使用的材料，由能承受载荷的增强体组元与能联结增强体成为整体材料同时又起传力作用的基体组元构成；功能材料是指除力学性能以外还提供其它物理、化学、生物等性能的复合材料。

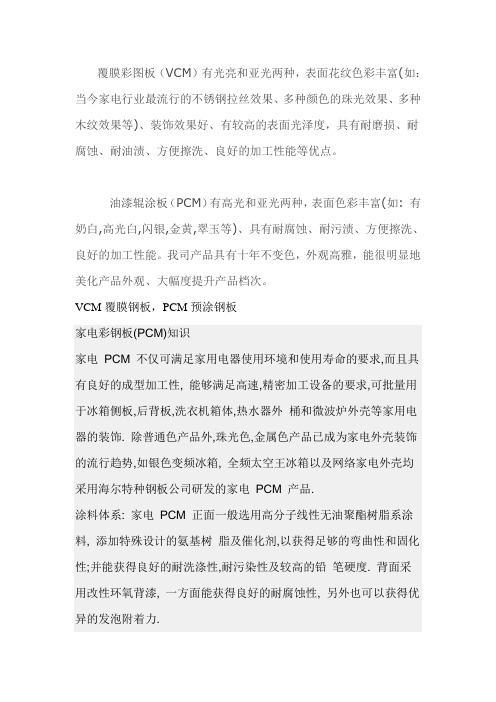

覆膜彩图板（VCM）有光亮和亚光两种，表面花纹色彩丰富(如：当今家电行业最流行的不锈钢拉丝效果、多种颜色的珠光效果、多种木纹效果等)、装饰效果好、有较高的表面光泽度，具有耐磨损、耐腐蚀、耐油渍、方便擦洗、良好的加工性能等优点。
油漆辊涂板（PCM）有高光和亚光两种，表面色彩丰富(如: 有奶白,高光白,闪银,金黄,翠玉等)、具有耐腐蚀、耐污渍、方便擦洗、良好的加工性能。
我司产品具有十年不变色，外观高雅，能很明显地美化产品外观、大幅度提升产品档次。
VCM覆膜钢板，PCM预涂钢板
家电彩钢板(PCM)知识
家电PCM 不仅可满足家用电器使用环境和使用寿命的要求,而且具有良好的成型加工性, 能够满足高速,精密加工设备的要求,可批量用于冰箱侧板,后背板,洗衣机箱体,热水器外桶和微波炉外壳等家用电器的装饰. 除普通色产品外,珠光色,金属色产品已成为家电外壳装饰的流行趋势,如银色变频冰箱, 全频太空王冰箱以及网络家电外壳均采用海尔特种钢板公司研发的家电PCM 产品.
涂料体系: 家电PCM 正面一般选用高分子线性无油聚酯树脂系涂料, 添加特殊设计的氨基树脂及催化剂,以获得足够的弯曲性和固化性;并能获得良好的耐洗涤性,耐污染性及较高的铅笔硬度. 背面采用改性环氧背漆, 一方面能获得良好的耐腐蚀性, 另外也可以获得优异的发泡附着力.
通常产品生产和制造的最后一道工序是喷漆和涂装,不过也有将钢板预先涂装再组合成产品的方法.PCM是英文的缩写(Pre-coated metal)就是预先涂装金属板的意思。
将PCM用的涂料预先涂装的金属板上，再将涂装后的金属板切割成型，最后组合成各种产品。
比起涂装成型的设备，这种PCM方法效率和涂料节约及涂装质量更好更高。
用PCM涂装的涂料就是PCM涂料
PCM/VCM 通常是指将基材进行表面处理后涂敷(辊涂)或粘结有机薄膜并烘烤而成的产品,可深加工成最终制品。
PCM/VCM的涂装质量远比对成型金属表面进行单件喷涂或刷涂得质量更均匀、更稳定、更理想,且加工工艺更加环保。
PCM/VCM 具有优异的装饰性、成型性、耐指纹、涂层附着力强,可长期保持色泽新颖等特点,已成为当今家电、机电、船舶等行业理想的复合型材料。
