单片机原理及应用(名词解释、简答、模拟试题)

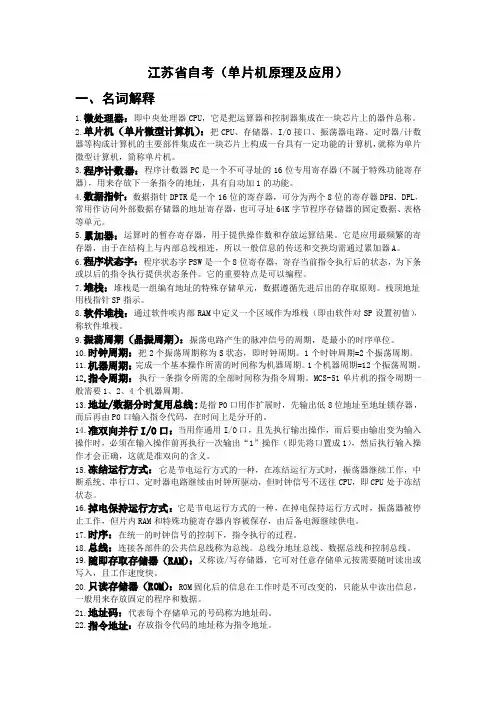

江苏省自考（单片机原理及应用）一、名词解释1.微处理器：即中央处理器CPU，它是把运算器和控制器集成在一块芯片上的器件总称。

2.单片机（单片微型计算机）：把CPU、存储器、I/O接口、振荡器电路、定时器/计数器等构成计算机的主要部件集成在一块芯片上构成一台具有一定功能的计算机，就称为单片微型计算机，简称单片机。

3.程序计数器：程序计数器PC是一个不可寻址的16位专用寄存器(不属于特殊功能寄存器)，用来存放下一条指令的地址，具有自动加1的功能。

4.数据指针：数据指针DPTR是一个16位的寄存器，可分为两个8位的寄存器DPH、DPL，常用作访问外部数据存储器的地址寄存器，也可寻址64K字节程序存储器的固定数据、表格等单元。

5.累加器：运算时的暂存寄存器，用于提供操作数和存放运算结果。

它是应用最频繁的寄存器，由于在结构上与内部总线相连，所以一般信息的传送和交换均需通过累加器A。

6.程序状态字：程序状态字PSW是一个8位寄存器，寄存当前指令执行后的状态，为下条或以后的指令执行提供状态条件。

它的重要特点是可以编程。

7.堆栈：堆栈是一组编有地址的特殊存储单元，数据遵循先进后出的存取原则。

栈顶地址用栈指针SP指示。

8.软件堆栈：通过软件唉内部RAM中定义一个区域作为堆栈（即由软件对SP设置初值），称软件堆栈。

9.振荡周期（晶振周期）：振荡电路产生的脉冲信号的周期，是最小的时序单位。

10.时钟周期：把2个振荡周期称为S状态，即时钟周期。

1个时钟周期=2个振荡周期。

11.机器周期：完成一个基本操作所需的时间称为机器周期。

1个机器周期=12个振荡周期。

12.指令周期：执行一条指令所需的全部时间称为指令周期。

MCS-51单片机的指令周期一般需要1、2、4个机器周期。

13.地址/数据分时复用总线:是指P0口用作扩展时，先输出低8位地址至地址锁存器，而后再由P0口输入指令代码，在时间上是分开的。

14.准双向并行I/O口：当用作通用I/O口，且先执行输出操作，而后要由输出变为输入操作时，必须在输入操作前再执行一次输出“1”操作（即先将口置成1），然后执行输入操作才会正确，这就是准双向的含义。

单片机原理及应用试题及答案[1]一．填空题（每空1分，共20分）1、单片机与普通计算机的不同之处在于其将 cpu 、存储器和 I/O口三部分集成于一块芯片上。

2、使用双缓冲方式的D/A转换器，可实现多路模拟信号的同步输出。

3、通过堆栈操作实现子程序调用，首先就要把 pc 的内容入栈，以进行断点保护。

调用返回时，再进行出栈保护，把保护的断点送回到 PC 。

4、在基址加变址寻址方式中，以累加器A 作变址寄存器，以 DPTR 或 PC 作基址寄存器。

5、假定累加器A中的内容为40H，执行指令1000H：MOVC A,@A+PC后，把程序存储器 1041H 单元的内容送入累加器A中。

6、在寄存器间接寻址方式中，其“间接”体现在指令中寄存器的内容不是操作数，而是操作数的地址。

7、假定A=83H，（R0）=17H，（17H）=0B5H，执行以下指令：ANL A,#17HORL 17H,AXRL A,@R0CPL A后，A的内容为 4BH 。

8、已知程序执行前有A=01H，SP=42H，（41H）=FFH，(42H)=FFH。

下述程序执行后：POP DPHPOP DPLMOV DPTR,#3000HRL AMOV B,AMOVC A,@A+DPTRPUSH AMOV A,BINC AMOVC A,@A+DPTRPUSH ARETORG 3000HDB 10H,80H,30H,80H,50H,80H请问：A= 80H ，SP=42H ，（41H）= 30H ，（42H）= 80H PC=8030H。

9、在存储器扩展中，无论是线选法还是译码法，最终都是为了扩展芯片的片选端提供信号。

10、在MCS-51中，PC和DPTR都用于提供地址，但PC是为了访问程序存储器提供地址，而DPTR是为访问数据存储器提供地址。

11、16KB RAM存储器的首地址若为3000H，则末地址为 6FFF H。

二．选择题（每题2分，共16分）1、8051与8751的区别是：BA、内部数据存储但也数目的不同B、内部程序存储器的类型不同C、内部数据存储器的类型不同D、内部的寄存器的数目不同2、判断以下有关PC和DPTR的结论是否正确？全对A、DPTR是可以访问的，而PC不能访问。

单片机试题及答案在以下的文章中，我将为您提供一些关于单片机的试题及答案。

请您留意，文章中会涉及到一些技术术语的解释和实例，希望对您有所帮助。

试题一：1. 请解释什么是单片机？答案：单片机是一种集成电路芯片，它集成了中央处理器、内存、输入/输出接口以及其他一些外设电路。

它可以用来控制和执行各种任务，比如数据的采集和处理、通信、显示等。

2. 单片机与微处理器有什么区别？答案：单片机是集成了中央处理器和外设接口的完整系统，而微处理器只是中央处理器，需要外部电路和外设接口来实现完整的系统功能。

3. 请简要解释单片机的工作原理。

答案：单片机通过读取程序存储器中的指令，执行指令来完成各种任务。

它可以通过输入/输出接口与外部设备进行通信，并通过内存存储数据。

4. 请解释什么是中断？答案：中断是一种事件，它可以打断单片机的正常执行流程，并引导程序执行特定的子程序。

中断可以是内部的（比如定时器溢出中断）或外部的（比如按键中断）。

5. 请解释什么是串口通信？答案：串口通信是一种通过串行数据传输进行的通信方式。

数据是逐位地发送和接收的，其中一根信号线用于发送数据，另一根信号线用于接收数据。

试题二：1. 请写出单片机的常见应用领域。

答案：单片机的常见应用领域包括家电控制、工业自动化、电子设备、医疗设备、交通工具控制等。

2. 请简述单片机的编程语言。

答案：单片机的编程语言主要有汇编语言和高级语言。

汇编语言是直接操作单片机硬件的语言，使用机器指令进行编程；高级语言（如C语言）则是通过编译器将程序转换为单片机可以执行的机器指令。

3. 请解释什么是GPIO口？答案：GPIO口是指单片机上的通用输入输出口，它可以配置为输入或输出模式。

通过GPIO口，单片机可以与其他外部设备进行数字信号的交互。

4. 请解释什么是PWM信号？答案：PWM（脉宽调制）信号是一种周期性的方波信号，通过调节方波的高电平持续时间（脉宽）和周期来实现对电压的控制。

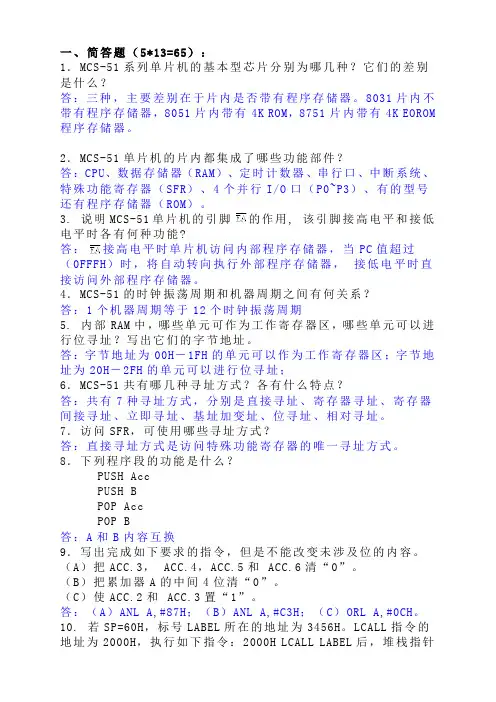

一、简答题（5*13=65）：1．MCS-51系列单片机的基本型芯片分别为哪几种？它们的差别是什么？答：三种，主要差别在于片内是否带有程序存储器。

8031片内不带有程序存储器，8051片内带有4K ROM，8751片内带有4K EOROM 程序存储器。

2．MCS-51单片机的片内都集成了哪些功能部件？答：CPU、数据存储器（RAM）、定时计数器、串行口、中断系统、特殊功能寄存器（SFR）、4个并行I/O口（P0~P3）、有的型号还有程序存储器（ROM）。

3. 说明MCS-51单片机的引脚的作用, 该引脚接高电平和接低电平时各有何种功能?答：接高电平时单片机访问内部程序存储器，当PC值超过（0FFFH）时，将自动转向执行外部程序存储器，接低电平时直接访问外部程序存储器。

4．MCS-51的时钟振荡周期和机器周期之间有何关系？答：1个机器周期等于12个时钟振荡周期5. 内部RAM中，哪些单元可作为工作寄存器区，哪些单元可以进行位寻址？写出它们的字节地址。

答：字节地址为00H－1FH的单元可以作为工作寄存器区；字节地址为20H－2FH的单元可以进行位寻址；6．MCS-51共有哪几种寻址方式？各有什么特点？答：共有7种寻址方式，分别是直接寻址、寄存器寻址、寄存器间接寻址、立即寻址、基址加变址、位寻址、相对寻址。

7．访问SFR，可使用哪些寻址方式？答：直接寻址方式是访问特殊功能寄存器的唯一寻址方式。

8．下列程序段的功能是什么？PUSH AccPUSH BPOP AccPOP B答：A和B内容互换9．写出完成如下要求的指令，但是不能改变未涉及位的内容。

（A）把ACC.3，ACC.4，ACC.5和ACC.6清“0”。

（B）把累加器A的中间4位清“0”。

（C）使ACC.2和ACC.3置“1”。

答：（A）ANL A,#87H；（B）ANL A,#C3H；（C）ORL A,#0CH。

10. 若SP=60H，标号LABEL所在的地址为3456H。

单片机原理与应用考试试题一、填空题（每空 2 分，共 40 分）1、单片机是将_____、＿____、＿____和_____等部件集成在一个芯片上的微型计算机。

2、单片机的存储器分为_____和_____，其中_____存储器在掉电后数据会丢失。

3、单片机的并行 I/O 口有_____个，分别是_____、＿____、＿____和_____。

4、单片机的复位方式有_____复位和_____复位两种。

5、单片机的中断源有_____个，分别是_____、＿____、＿____、＿____和_____。

6、单片机的定时器/计数器有_____个，分别是_____和_____。

7、单片机指令系统中，数据传送指令有_____、＿____和_____等。

二、选择题（每题 3 分，共 30 分）1、单片机的工作频率主要取决于（）A 晶振频率B 复位电路C 电源电压D 存储容量2、以下不是单片机特点的是（）A 集成度高B 功耗低C 性价比高D 运算速度快3、单片机的程序计数器 PC 是（）位的。

A 8B 16C 32D 644、单片机的中断优先级可以通过（）设置。

A 中断允许寄存器B 中断优先级寄存器C 定时器控制寄存器D 串行口控制寄存器5、要使单片机的 P1 口输出低电平，应执行的指令是（）A MOV P1,0FFHB MOV P1,00HC CLR P1D SETB P16、单片机的堆栈指针 SP 复位后指向（）A 00HB 07HC 30HD 7FH7、以下指令中，属于逻辑运算指令的是（）A ADDB SUBBC ANLD MOV8、单片机在执行 MOVX 指令时，相关的控制信号是（）A RD 和 WR 均为低电平B RD 为低电平，WR 为高电平C RD 为高电平，WR 为低电平 D RD 和 WR 均为高电平9、若单片机的晶振频率为 12MHz，机器周期为（）A 1μsB 2μsC 4μsD 8μs10、要使单片机能够响应外部中断 0，需要设置的寄存器是（）A IEB IPC TCOND SCON三、简答题（每题 10 分，共 30 分）1、简述单片机的工作过程。

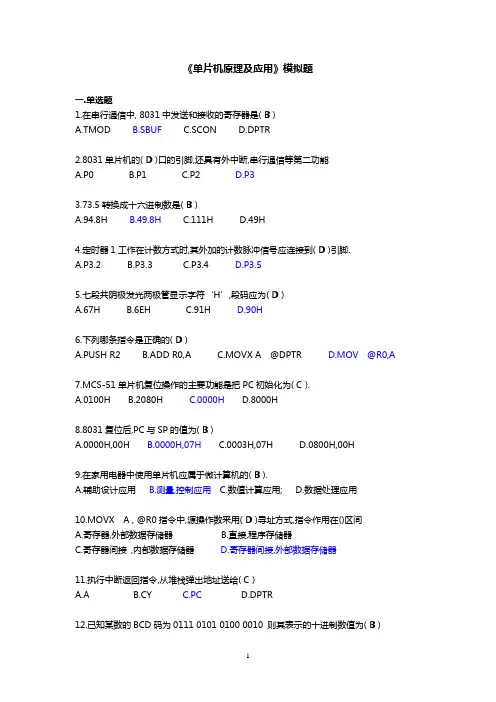

《单片机原理及应用》模拟题一.单选题1.在串行通信中, 8031中发送和接收的寄存器是( B )A.TMODB.SBUFC.SCOND.DPTR2.8031单片机的( D )口的引脚,还具有外中断,串行通信等第二功能A.P0B.P1C.P2D.P33.73.5转换成十六进制数是( B )A.94.8HB.49.8HC.111HD.49H4.定时器1工作在计数方式时,其外加的计数脉冲信号应连接到( D )引脚.A.P3.2B.P3.3C.P3.4D.P3.55.七段共阴极发光两极管显示字符‘H’,段码应为( D )A.67HB.6EHC.91HD.90H6.下列哪条指令是正确的( D )A.PUSH R2B.ADD R0,AC.MOVX A @DPTRD.MOV @R0,A7.MCS-51单片机复位操作的主要功能是把PC初始化为( C ).A.0100HB.2080HC.0000HD.8000H8.8031复位后,PC与SP的值为( B )A.0000H,00HB.0000H,07HC.0003H,07HD.0800H,00H9.在家用电器中使用单片机应属于微计算机的( B ).A.辅助设计应用B.测量,控制应用C.数值计算应用;D.数据处理应用10.MOVX A , @R0指令中,源操作数采用( D )寻址方式,指令作用在()区间A.寄存器,外部数据存储器B.直接,程序存储器C.寄存器间接,内部数据存储器D.寄存器间接,外部数据存储器11.执行中断返回指令,从堆栈弹出地址送给( C )A.AB.CYC.PCD.DPTR12.已知某数的BCD码为0111 0101 0100 0010 则其表示的十进制数值为( B )A.7542HB.7542C.75.42HD.75.4213.当需要从MCS-51单片机程序存储器取数据时,采用的指令为( B )A.MOV A,@R1B.MOVC A,@A+DPTRC.MOVX A,@R0D.MOVX A,@DPTR14.下列说法( B )项正确A.“转换速度”这一指标仅适用于A/D转换器,D/A转换器不用考虑“转换速度”问题.B.ADC0809可以利用“转换结束”信号EOC向AT89C51单片机发出中断请求.C.输出模拟量的最小变化量称为A/D转换器的分辨率.15.下列( C )项说法是正确的.A.AT89C51单片机P0~P3口的驱动能力是相同的B.AT89C51单片机P0~P3口在口线输出为高电平的驱动能力和输出为低电平的驱动能力是相同的C.AT89C51单片机扩展的外围芯片较多时,需加总线驱动器,P2口应加单向驱动器,P0口应加双向驱动器D.AT89C51单片机最小系统可对温度传感器来的模拟信号进行温度测量16.下列说法正确的是( D ).A.各中断源发出的中断请求信号,都会标记在AT89C51单片机的IE寄存器中B.各中断源发出的中断请求信号,都会标记在AT89C51单片机的TMOD寄存器中C.各中断源发出的中断请求信号,都会标记在AT89C51单片机的IP寄存器中D.各中断源发出的中断请求信号,都会标记在AT89C51单片机的TCON与SCON寄存器中17.判断以下有关PC和DPTR的结论( C )是错误的.A.DPTR是可以访问的,而PC不能访问B.它们都是16位寄存器C.在单片机运行时,它们都具有自动加“1”的功能D.DPTR可以分为2个8位的寄存器使用,但PC不能18.在AT89C51单片机的中断请求源中,需要外加电路实现中断撤销的是( A ).A.电平方式的外部中断B.脉冲方式的外部中断C.外部串行中断D.定时中断19.8031单片机中既可位寻址又可字节寻址的单元是( A )A.20HB.30HC.00HD.70H20.中断查询确认后,在下列各种AT89C51单片机运行情况下,能立即进行响应的是( D ).A.当前正在进行高优先级中断处理B.当前正在执行RETI指令C.当前指令是DIV指令,且正处于取指令的机器周期D.当前指令是MOV A,R321.判断下列说法( A )项是正确的.A.程序计数器PC不能为用户编程时直接访问,因为它没有地址B.内部RAM的位寻址区,只能供位寻址使用,而不能供字节寻址使用C.AT89C51单片机共有21个特殊功能寄存器,它们的位都是可用软件设置的,因此,是可以进行位寻址的.22.PC的值是( C ).A.当前正在执行指令的前一条指令的地址B.当前正在执行指令的地址C.当前正在执行指令的下一条指令的地址D.控制器中指令寄存器的地址23.下列说法错误的是( B ) .A.同一级别的中断请求按时间的先后顺序响应B.同一时间同一级别的多中断请求将形成阻塞,系统无法响应C.低优先级中断请求不能中断高优先级中断请求,但是高优先级中断请求能中断低优先级中断请求D.同级中断不能嵌套24.通过串行口发送或接收数据时,在程序中应使用( C ).A.MOVC指令B.MOVX指令C.MOV指令D.XCHD指令25.定时器若工作在循环定时或循环计数场合,应选用( C ).A.工作方式0B.工作方式1C.工作方式2D.工作方式326.单片机应用程序一般存放在( B )A.RAMB.ROMC.寄存器D.CPU27.若单片机的振荡频率为6MHz,设定时器工作在方式1需要定时1ms,则定时器初值应为( C )A.500B.1000C.2^16-500D.2^16-100028.当外部中断请求的信号方式为脉冲方式时,要求中断请求信号的高电平状态和低电平状态都应至少维持( A )A.1个机器周期B.2个机器周期C.4个机器周期D.10个晶振周期29.MCS-51单片机在同一优先级的中断源同时申请中断时,CPU首先响应( A ).A.外部中断0B.外部中断1C.定时器0中断D.定时器1中断30.串行口工作方式1的波特率是( C ).A.固定的,为fosc/32B.固定的,为fosc/16C.可变的,通过定时器/计数器T1的溢出率设定D.固定的,为fosc/64二.判断题1.中断服务程序的最后一条指令是RETRETI（✘）2.MULAB的执行结果是高低8位在A中,低高8位在B中（✘）3.单片机是面向数据处理的.（✘）4.定时器与计数器的工作原理均是对输入脉冲进行计数.（✔）5.由于MCS-51的串行口的数据发送和接收缓冲器都是SBUF,所以其串行口不能同时发送和接收数据,即不是全双工的串行口.（✘）6.END表示指令执行到此结束.（✘）7.ADC0809是8位逐次逼近式模/数转换接口.（✔）8.存储器分成内存和外存两大部分,其中外内存可以直接与CPU交换信息（✘）9.P2口既可以作为I/O使用,又可以作地址/数据复用口使用（✔）10.在中断响应阶段CPU一定要做如下2件工作:保护断点和给出中断服务程序入口地址（✔）11.LCRLA为循环左移指令（✘）12.MOVA,30H的源操作数为立即直接寻址方式（✘）13.MOVMOVCA,@A+DPTR是一条查表指令（✘）14.DPTR是由DPH和DPL两个8位特殊寄存器组成的（✔）15.AJMP跳转空间最大可达到642KB（✘）16.判断指令是否正确:MOVX @R0,B（✘）三.简答题1.简述累加器的ACC的作用.[答案]:1)8位专用寄存器.(2)运算时存放一个操作数.(3)运算后存放运算结果,所以称它为累加器.2.简述寄存器间接寻址方式及其寻址范围.[答案]:(1)寄存器中存放的是操作数的地址,操作数是通过寄存器间接得到,这种寻址方式称为寄存器间接寻址方式.(2)寻址范围:①内部RAM低128单位,形式@Ri(i=0,1).②外部RAM64K使用DPTR作间址寄存器,形式为@DPTR.3.简述MCS-51单片机的中断入口地址.[答案]:中断入口地址为中断响应后PC的内容即中断服务的入口地址.它们是:外部中断0 0003H定时器T0中断000BH外部中断1 0013H定时器T1中断001BH串行口中断0023H4.单片机的特性主要有哪些?[答案]:单片机具有体积小,可靠性高,控制功能强,使用方便,性能价格比高,容易产品化等特点.5.8031,8051,8751有何异同?[答案]:8051,8751和8031均为8位单片机,其内部结构是基本相同的.不同点为:8051内部有4KBROM,8751内部有4KBEPROM,而8031内部无程序存储器.6.MCS-51的位存储区在哪里?寻址范围是多少?[答案]:内部RAM的20～2FH为位寻址区域,位地址范围00~7FH;特殊功能寄存器中地址。

单片机原理及应用试题一一、填空题每空1分,共20分1、计算机的系统总线有地址总线、控制总线和数据总线;2、通常、单片机上电复位时PC= 0000H,SP=07H；而工作寄存器则缺省采用第00组,这组寄存器的地址范围是从00H~ 07H;3、JZ e 的操作码地址为1000H,e=20H,它转移的目标地址为1022H;4、汇编语言中可以使用伪指令,它们不是真正的指令,只是用来对汇编过程进行某种控制;5、假定累加器A的内容30H,执行指令：1000H：MOVC A,A+PC后,把程序存储器1031H单元的内容送累加器A中;6、MCS-51单片机访问外部存储器时,利用ALE信号锁存来自P0口的低8位地址信号;7、MCS-51单片机8031中有 2 个 16位的定时/计数器,可以被设定的工作方式有四种;8、MCS-51单片机有5个中断源,可分为2个中断优先级;上电复位时外部中断0中断源的最高;9、用串行口扩展并行口时,串行接口的工作方式应选为方式0;10、半导体存储器的最重要的两个指标是存储容量和存储速度 ;11、若某8位D/A转换器的输出满刻度电压为+5V,则D/A转换器的分辨率为5/255=;12、写8255A控制字时,需将A1、A0置为11;二、选择题从备选答案中选择一个正确答案,并将代号写在括号内;每题1分,共10分1、在CPU内部,反映程序运行状态或反映运算结果的一些特征寄存器是 B APC BPSW CA DSP2、要用传送指令访问MCS-51片外RAM,它的指令操作码助记符应是 BAMOV BMOVX CMOVC D以上都是3、指令ALMP的跳转范围是CA256B B1KB C2KB D64KB4、要使MCS-51能够响应定时器T1中断,串行接口中断,它的中断允许寄存器IE 的内容应是 AA98H B84H C42H D22H5、各中断源发出的中断请求信号,都会记在MCS-51系统中的 BAIE BIP CTCON DSCON6、CPU寻址外设端口地址的方法有两种,一种是统一编址,还有一种是 CA混合编址 B动态编址 C独立编址 D变址编址7、下列四条叙述中,有错误的一条是 AA16根地址线的寻址空间可达1MBB内存储器的存储单元是按字节编址的CCPU中用于存放地址的寄存器称为地址寄存器D地址总线上传送的只能是地址信息8、MCS-51外扩一个8255时,需占用D 个端口地址A1个 B2个 C3个 D4个9、用MCS-51串行口扩展并行I/O口时,串行口工作方式应选择AA方式0 B方式1 C方式2 D方式310、某种存储器芯片是8KB4/片,那么它的地址线根数是 CA 11根 B12根 C13根 D14根三、问答题每题5分,共20分1、MCS-51单片机的时钟周期与振荡周期之间有什么关系一个机器周期的时序如何划分答：时钟周期是单片机最基本的时间单位;机器周期则是完成某一个规定操作所需的时间;一个机器周期为6个时钟周期,共12个振荡周期性,依次表示为S1P1、S1P2、……S6P1、S6P2;2、MCS-51内部四个并行I/O口各有什么异同作用是什么答：MCS-51单片机共有四个8位双向并行的I/O端口,每个端口都包括一个锁存器、一个输出驱动器和一个输入缓冲器;但这四个端口的功能不全相同,P0口既可作一般I/O端口使用,又可作地址/数据总线使用；P1口是一个准双向并行口,作通用并行I/O口使用；P2口除了可作为通用I/O使用外,还可在CPU访问外部存储器时作高八位地址线使用；P3口是一个多功能口除具有准双向I/O功能外,还具有第二功能;3、简述MCS-51单片机的中断响应过程;答：CPU在每个机器周期的S5P2期间顺序采样每个中断源,在下一个机器周期S6区间按优先级顺序查询中断标志,如查询到某个中断定标志为1,将在接下来的机器周期S1期间按优先级进行中断处理,中断系统通过硬件自动将相应的中断矢量地址装入PC,以便进入相应的中断服务程序;一旦响应中断,CPU首先置位相应的中断“优先级触发器”,然后由硬件执行一条长调用指令,把当前的PC值压入堆栈,以保护断点,再将相应的中断服务的入口地址送入PC,于是CPU接着从中断服务程序的入口处开始执行;对于有些中断源,CPU在响应中断后会自动清除中断标志;4、A/D转换接口中采样保持电路的作用是什么省略采样保持电路的前提条件是什么答：A/D转换接口中采样保持电路的作用是：能把一个时间边续的信号变换为时间离散的信号,并将采样信号保持一段时间;当外接模拟信号的变化速度相对于A/D转换速度来说足够慢,在转换期间可视为直流信号的情况下,可以省略采样保持电路;四、阅读或编写程序1、阅读下列程序段并回答问题;1、该程序执行何种操作2、已知初值60H=23H,61H=61H,运行程序后62H= 7分CLR CMOV A,9AHSUBB A,60HADD A,61HDA AMOV 62H,A答： 1、该程序是单字节BCD码运算,是将61H—60H→62H2、62H=38H2、编写一程序将片外数据存储器中7000H~70FFH单元全部清零; 8分ORG 1000HMOV DPTR,7000HCLR AMOV R0,ALOOP：MOVX DPTR,ADJNZ R0,LOOPJMP $S五、MCS-51单片机外扩展一片8255,画出系统电路原理图,写出地址分布;15分8255A可以直接与MCS-51单片机进行接口,其连接图如图所示;8255A的A0、A1分别接地址总线的A0、A1,片选端接口,因此8255A PA口地址为7FFCH、PB口地址为7FFDH、PC口地址为7FFEH、控制口地址为7FFFH;六、编写交通灯控制程序;在十字路口东西南北各设置红、黄、绿三种信号灯,东西方向A线通车时,东西方向绿灯亮、南北方向B线红灯亮；东西方向通车时间30秒到后,东西方向的绿灯亮,黄灯亮3秒,之后由东西方向切换到南北方向通车,此时东西方向黄灯灭,红灯亮,南北方向红灯灭、绿灯亮,南北方向开始通车;通车时间60秒到后,南北方向的绿灯亮,黄灯亮3秒,之后由南北方向切换到东西方向通车,如此循环;20分ORG 2000HMAIN： MOV P1,0CH；A线放行、B线禁止MOV R7,19H；延时秒数MAIN1： LCALL DELAY；1秒延时子程序DJNZ R7,MAIN1MOV P1,0AH；A线警告、B线禁止MOV R7,05H；延时秒数MAIN2： LCALL DELAY；1秒延时子程序DJNZ R7,MAIN2MOV P1,21H；A线禁止、B线放行MOV R7,19H；延时秒数MAIN3： LCALL DELAY；1秒延时子程序DJNZ R7,MAIN3MOV P1,11H；A线放行、B线警告MOV R7,05H；延时秒数MAIN4： LCALL DELAY；1秒延时子程序DJNZ R7,MAIN4AJMP MAIN1秒延时子程序：ORG 2100HDEY1S：MOV R1,02H；LOOP3：MOV R2,C8H；LOOP2：MOV R3,FAH；LOOP1：NOPNOPNOPDJNZ R3,LOOP1DJNZ R2,LOOP2DJNZ R1,LOOP3RET试题二一、填空每空 2 分,共 40 分1、MCS-8051系列单片机字长是 8位,有 40根引脚,96系列字长是 16 位;单片机的特点有体积小、价格低、功能全 ;2、8051单片机的存储器的最大特点是指令存储器与数据存储器分开编址 ,Px并行口的地址是与数据存储器统一编址的,或者说属于该存储器;3、8051最多可以有 4 个并行输入输出口,最少也可以有1个并行口,即 P1 ;P3常需复用作串行通信、外部中断、外部计数脉冲和读写控制信号;4、ALE信号的作用是低8位地址锁存 ;5、8051复位后,PC= 07 H;若希望从片内存储器开始执行,EA脚应接高电平,PC 值超过 0FFF H时,8051会自动转向片外存储器继续取指令执行;6、8051的C/T是加加或减计数的;7、8051的中断向量表在 3 H、 0B H和13H、1BH、23H;8、MOV A,40H 指令对于源超作数的寻址方式是直接寻址;9、指令JB 0A7H,ABC的作用是若P2口的第7位为1则跳转到ABC ;0A7H是的地址10、将CY与A的第0位的非求或的指令是 ORL C,/ ,若原A=0,执行后A= 0 ;2、已知A = 0F8H,当执行ADD A,0A9H指令后,PSW中的OV、CY、AC、P各为多少若是有符号数,A中的结果用十进制表示是多少共 5 分解答 OV：0、CY：1、AC：1、P：1 A：-953、在两个8051间用模式2进行串行通信,A机并行采集外部开关的输入,然后串行传输给B机；B机接收后并行输出控制LED发光;画出连接示意图,写出完整的程序;共 15 分A机程序 ORG 0000HAJMP STARTORG 4100HSTART：MOV P1,0FFHMOV SCON,80HAGAIN1:MOV SBUF,P1JNB TI,$CLR TISJMP AGAIN1ENDB机程序 ORG 0000HAJMP STARTORG 4100HSTART：MOV SCON,90HAGAIN1:JNB RI,$MOV P1,SBUFCLR RISJMP AGAIN1END4、将8051外部扩展2K EPROM,同时扩展16K RAM作数据存储器,采用的2716是2K的EPROM芯片,6264是8K的RAM芯片,74LS373是8位锁存器;请画出连接示意图;要求画出8051的数据、地址、ALE、PSEN、RD、WR信号；锁存器的数据入D、数据出Q、锁存控制G、OE；2716的A、数据O、片选CE、输出使能OE；6264的A、D、CE、OE、WE;最后写出各片的地址范围;共 12 分数据线8根从P1直接到2716的O、两片6264的D；地址线低8位从P0经锁存器后到各片内地址口,高8位从P2出0-2三位直接到2716的地址口,0-4五位直接到两片6264内接一片6264的CE,经非门后接另一片6264；ALE接锁存器的G,锁存器OE接地,PSEN接2716的OE,WR接6264的WE,RD接OE; 2716：0-7FFH,6264：0-1FFFH,2000H-3FFFH5、编写一段子程序,将二位压缩的BCD码转换为二进制数,入口、出口均是A;若是非法的BCD码,则A返回值为255;共10分6、用8051输出控制8个LED从LED1到LED8、再到LED1…,每次一个LED发光,并不断循环;一个开关控制引起中断,电平触发,中断后8个LED一起闪5下,然后恢复前面的循环;画出连接示意图,写出完整的程序;软件延时用循环5126200次控制共10分五、SUBP：MOV R1,AANL A, 0F0HSWAP ACJNE A, 10, NEXT1NEXT1：JNC ERRORMOV B, 10MUL AB<DIV六、 ORG 0000H LJMP STARTORG 3HLJMP INT00 START：SETB EA SETB EX0CLR IT0MOV A, 1 AGAIN：MOV P1,A ACALL DELAYRL ASJMP AGAIN DELAY：MOV R1,5 LOOP1：MOV R2,200 LOOP2：MOV R3,126 DJNZ R3,$DJNZ R2,LOOP2 DJNZ R1,LOOP1 RETINT00：PUSH ACCPUSH 1PUSH 2PUSH 3MOV R4,5AGAIN：MOV P1,0FFHACALL DELAYMOV P1,0ACALL DELAYDJNZ R4,AGAINPOP 3POP 2POP 1POP ACCRETIEND7、简单叙述8051的C/T0的四种工作模式和串行通信的四种工作模式;共 8 分试题三1、填空每空 2 分,共 40 分1、MCS-8051系列单片机字长是 8位,有40根引脚,96系列字长是 16位;单片机的特点有体积小、价格低、功能全 ;2、8051单片机的存储器的最大特点是指令存储器与数据存储器分开编址 ,Px并行口的地址是与数据存储器统一编址的,或者说属于该存储器;3、8051最多可以有 4 个并行输入输出口,最少也可以有1个并行口,即 P1 ;P3常需复用作串行通信、外部中断、外部计数脉冲和读写控制信号;4、ALE信号的作用是低8位地址锁存 ;5、8051复位后,PC= 0 H;若希望从片内存储器开始执行,EA脚应接高电平,PC 值超过 0FFF H时,8051会自动转向片外存储器继续取指令执行;6、8051的C/T是加加或减计数的;7、8051的中断向量表在 3 H、 0B H和13H、1BH、23H;8、MOV A,40H 指令对于源超作数的寻址方式是直接寻址;9、指令JB 0A7H,ABC的作用是若P2口的第7位为1则跳转到ABC ;0A7H是的地址10、将CY与A的第0位的非求或的指令是 ORL C,/ ,若原A=0,执行后A= 0 ;2、已知A = 0F8H,当执行ADD A,0A9H指令后,PSW中的OV、CY、AC、P各为多少若是有符号数,A中的结果用十进制表示是多少共 5 分解答 OV：0、CY：1、AC：1、P：1 A：-953、在两个8051间用模式2进行串行通信,A机并行采集外部开关的输入,然后串行传输给B机；B机接收后并行输出控制LED发光;画出连接示意图,写出完整的程序;共 15 分4、将8051外部扩展2K EPROM,同时扩展16K RAM作数据存储器,采用的2716是2K的EPROM芯片,6264是8K的RAM芯片,74LS373是8位锁存器;请画出连接示意图;要求画出8051的数据、地址、ALE、PSEN、RD、WR信号；锁存器的数据入D、数据出Q、锁存控制G、OE；2716的A、数据O、片选CE、输出使能OE；6264的A、D、CE、OE、WE;最后写出各片的地址范围;共 12 分数据线8根从P1直接到2716的O、两片6264的D；地址线低8位从P0经锁存器后到各片内地址口,高8位从P2出0-2三位直接到2716的地址口,0-4五位直接到两片6264内接一片6264的CE,经非门后接另一片6264；ALE接锁存器的G,锁存器OE接地,PSEN接2716的OE,WR接6264的WE,RD接OE; 2716：0-7FFH,6264：0-1FFFH,2000H-3FFFH5、编写一段子程序,将二位压缩的BCD码转换为二进制数,入口、出口均是A;若是非法的BCD码,则A返回值为255;共10分6、用8051输出控制8个LED从LED1到LED8、再到LED1…,每次一个LED发光,并不断循环;一个开关控制引起中断,电平触发,中断后8个LED一起闪5下,然后恢复前面的循环;画出连接示意图,写出完整的程序;软件延时用循环5126200次控制共10分五、SUBP：MOV R1,AANL A, 0F0HSWAP ACJNE A, 10, NEXT1NEXT1：JNC ERRORMOV B, 10MUL ABXCH A, R1ANL A, 0FHCJNE A, 10,NEXT2NEXT2：JNC ERRORADD A, R1RETERROR：MOV A,255RET六、 ORG 0000H LJMP STARTORG 3HLJMP INT00 START：SETB EA SETB EX0CLR IT0MOV A, 1 AGAIN：MOV P1,A ACALL DELAYRL ASJMP AGAIN DELAY：MOV R1,5 LOOP1：MOV R2,200 LOOP2：MOV R3,126 DJNZ R3,$DJNZ R2,LOOP2 DJNZ R1,LOOP1 RETINT00：PUSH ACC PUSH 1PUSH 3MOV R4,5AGAIN：MOV P1,0FFHACALL DELAYMOV P1,0ACALL DELAYDJNZ R4,AGAINPOP 3POP 2POP 1POP ACCRETIEND一、填空与说明题1、8051单片机的内部硬件结构包括了：、、、以及片内数据储存器、片内程序储存器、并行I/O 位出力器等部件,这些部件通过相连接;2、MCS-51单片机的PO-P4口,其中的PO口和P2口除了可以进行数据的输入、输出外,通常还用来构件系统的和在PO～P4口中, 位真正的双向口, 为准双向口;3、请说明MCS-51单片机程序状态字PSW中的各位的含义;CY AC FO RS1 RS0 OV / PAC:FO:用户标志位RS1、RS0:工作积存器区选择位OV:P:4、单片机系统中经常采用的地址择码技术包括方法和方法;5、INTEL8279是一种专用于和芯片;当8279的引脚AO为“1”时,CPU对8279写入的数据为 ,读出的数据为;;二、简答题12分1、 MCS-51系列单片机具有几个中断源分别是如何定义的其中哪些中断源可以被定义为高优先级中断如何定义2、各中断源对应的中断服务程序的入口地址是否能任意设定3、如果想将中断程序设置在程序储存区的任意区域,在程序中应该作何种设置请举例加以说明;三、参数计算题12分已知亿MCS-51单片机系统是拥10MHZ的外部晶体振荡器,请问：1、该片机系统的状态周期与机器周期各为多少2、该单片机的定时器OTO工作在方式2时,TO的最大定时时间为多少3、当单片机的定时器OTO工作在方式2时,要求每记满250us便生产一次定时器溢出,请问,TO中需要预置的初始值应为多少四、改错题10分请判断MCS-51单片机的下列各条指令的书写格式是否有错误,如有请说明错误原因;1、CLR A2、MUL R0,R13、MOV DPTR,1050H4、 MOV A,R75、 ADD 30H,20H6、 MOV R1,C7、 JMP RO+DPTR8、 MOV A,3000H9、 MOVC A+DPTR,A10、 MOVX A,A+DPTR五、程序分析题8分设在MCS-51单片机片内RAM中,20H=40H,40H=22H,22H=10H,P1=0CFH,当下列程序执行完毕后,各单元的内容分别为多少请填入给定的各个寄存器及片内单元中; MOV RO,20HMOV A,ROMOV R1,AMOV B,R1MOV R1,R1MOV P3,P1A= B= R0= R1=P1= P3= 20H= 22H=六、编程题20分,其中编程14分,表中每一空1分,共6分已知一MCS-51单片机系统的片外 RAM的30H、31H单元分别存放了8单元无符号数AFH和61H,是编程完成以上两个单元中的五符号数相加,并将和值送住片外RAM 的8000H单元中,同时将所编写程序运行完毕后的数据填入表中的PRW的有关为以及寄存器A、DPTR和片外RAM单位中;CY A DPTR 片外31H 片外30H 片外8000H程序：七、判读电路题12分下图为MCS-51单片机系统中扩展程序储存器2764、以及外部扩展接口的部分连接电路图;试分析电路图并会下列问题：1、请给出2764所占用的单片机程序存储空间的地址范围;2、在这种电路连接下,74LS2445是作为输入接口使用还是作为输出接口使用,为什么它所占用的单片机数据存储空间的地址范围是多少3、在这种电路连接下,74LS373U6是作为输入接口使用还是作为输出接口使用,为什么它所占用的单片机数据存储空间的地址范围是多少单片机试题一、填空题每空1分,共10分1.当使用8031单片机时,需要扩展外部程序存储器,此时EA应为_低电平________;通常用作__单片机系统的地址/数据总线_______;3.若由程序设定RS1、RS0=10,则工作寄存器R0～R7的直接地址为____10H~17H_____;4.返回地址或断点是_在程序中断或子程序调用时________的程序计数器的内容;5.中央处理器CPU是单片机的核心,它完成运算和控制功能_________;6.单片机的工作过程,实际上就是周而复始的取指令和执行指令的过程_________;7.所谓中断源即是______引起中断的原因__;8.端口或称口是___接口电路中已编址并能进行读或写操作的寄存器______;9.异步串行近程通信时的传送信号是TTL电平信号_________;10.若累加器A中的数据为01110010B,则PSW中的P=_____0____;二、单项选择题在每小题的四个备选答案中,选出一个正确答案,并将正确答案的序号填在题干的括号内;每小题1分,共10分—51单片机的复位信号是有效;A.高电平B.低电平C.脉冲D.下降沿2.若MCS-51单片机使用晶振频率为6MHz时,其复位持续时间应该超过 ;μs μs μs3.若=0,=1,要想把寄存器R0的内容入栈,应使用指令;R0 R000H 08H4.能够用紫外光擦除ROM中程序的只读存储器称为 ;A.掩膜ROM5.在片外扩展一片2764程序存储器芯片要地址线;根根根根6.定时器/计数器工作方式1是 ;位计数器结构个8位计数器结构位计数结构位计数结构7.设MCS-51单片机晶振频率为12MHz,定时器作计数器使用时,其最高的输入计数频率应为8.已知1只共阴极LED显示器,其中a笔段为字形代码的最低位,若需显示数字1,它的字形代码应为 ;9.下列数据字定义的数表中, 是错误的;“AA” “A”“OABC”10.串行口的控制寄存器SCON中,REN的作用是 ;A.接收中断请求标志位B.发送中断请求标志位C.串行口允许接收位D.地址/数据位三、简答题每小题4分,共20分1.简述堆栈;2.简述变址寻址方式并举例说明;3.简述中断响应的主要内容;4.简述汇编语言中的标号有什么规定D转换器转换数据的传送有几种方式四、读程序每小题4分,共20分1.执行下列程序段中第一条指令后,1=____ =_____, =_________；执行第二条指令后,2=_________,=_________,=_________;ANL P1,73HORL P1,38H2.下列程序段执行后,A=_________,B=_________;MOV A,0FBHMOV B,12HDIV AB3.下列程序段执行后,R0=_________,7EH=_________,7FH=_________;MOV R0,7FHMOV 7EH,0MOV 7FH,40HDEC R0DEC R0DEC R04.已知SP=09H,DPTR=4567H,在执行下列指令后,SP=_________,内部RAM0AH=_________,0BH=_________PUSH DPLPUSH DPH5.下列程序中注释的数字为执行该指令所需的机器周期数,若单片机的晶振频率为6MHz,问执行下列程序需要多少时间MOV R3,100；1LOOP：NOP ；1NOPNOPDJNZ R3,LOOP ;2RET ； 2五、编程题每小题4分,共20分1.请使用位操作指令,实现下列逻辑操作：=∧∨∧2.在外部RAM首地址为TABLE的数据表中有10个字节数据,请编程将每个字节的最高位无条件地置1;3.已知内部RAM 30H单元开始存放20H个数据,将其传送到外部RAM的0000H单元开始的存储区,请编程实现;4.已知8个无符号数之和存于R3R4,求其平均值,结果仍存于R3R4中,请编程实现R3为高字节;5.两个字符串分别存放在首地址为42H和52H的内部RAM中,字符串长度放在41H 单元,请编程比较两个字符串;若相等,则把数字00H送40H单元,否则把0FFH送40H单元;六、综合应用题每小题10分,共20分1.用8031单片机,并采用一片27162KB和一片61162KB组成一个既有程序存储器又有数据存储器的扩展系统,请：1画出逻辑电路图2说明其存储空间2.已知D/A转换器DAC 0832如图所示,口地址为7FFFH,运放电源为+5V,Vref=+5V,请1画出单缓冲接口方式电路2编程产生正向锯齿波单片机试题1参考答案一、填空题每空1分,共10分1.低电平2.单片机系统的地址/数据总线～17H4.在程序中断或子程序调用时5.运算和控制功能6.周而复始地取指令和执行指令的过程7.引起中断的原因或能发出中断请求的来源8.接口电路中已编址并能进行读或写操作的寄存器电平信号二、单项选择题每题1分,共10分三、简答题每题4分,共20分1.1在程序中断或子程序调用时,为了保护返回地址断点和保护现场而设立的RAM 区;2用MOV SP,STK指令建立堆栈;3存放数据按“后进先出”原则进行;4利用PUSH、POP指令即可进行进栈、出栈操作;2.1变址寻址是以DPTR或PC作基址寄存器,累加器A作变址寄存器以两者内容相加形式的16位地址作为操作数地址;2变址寻址只能对移定存储器寻址,其指令只有三条：MOVC A,A+DPTRMOVC A,A+PCJMP A+DPTR前二条为查表指令,后一条为无条件转移指令3.由硬件自动生成一条调用指令LCALL转去中断服务,具体操作为：1将程序计数器PC的内容断点压栈2将中断入口地址装入PC,转去执行中断服务程序4.1标号由1—8字符组成,头一个字符必须是字母;2不能使用汇编语言已定义的符号;3标号后必须跟冒号：4同一标号在一个程序中只能定义一次;5.1定时传送方式：A/D启动后,调用延时时间大于转换时间的延时程序后即可读取;2查询方式：A/D启动后,查询EOC转换结束信号,转换一完成即可读取转换数据; 3中断方式：将EOC作为外中断请求信号,转换一结束,即引起中断,读取转换数据;四、读程序每题4分,共20分1.1P1,7=0,,=0,=02=1,=1,=12.A=0DH或13B=11H或173.R0=7EH,7EH=FFH,7FH=3FH4.SP=0BH0AH=67H0BH=45H5.一个机器周期为2μs执行程序所需时间T=2μs5×100+3=1006μs≈1ms五、编程题每题4分,共20分1.先进行与操作,再进行或操作程序如下：MOV C,ANL C,P2,0MOV 12H,CMOV,C,AANL C,ORL C,12HRET2. MOV R2,10MOV DPRT,TABLELOOP： MOV X A,DPRT;取一数ORL A,80H；最高位置1MOV X DPTR,A；写回原地址1NC DPTR；处理下一单元DJNZ R2,LOOPRET3. MOV R0,30HMOV R1,00HMOV R2,20HLOOP: MOV A,R0；取数MOV X R1,A；存数1NC R01NC R1DJNZ R2,LOOPRET4.利用移位指令作除8操作,程序如下： MOV R2,3LOOP:CLR CRRC A ;高字节除以2,末位移入C,高位补0MOV R3,A ;暂存高字节MOV A,R4RRC A ;低字节除以2,高字节末位移入低字节高位MOV R3,ADJNZ R2,LOOPRET5.有一个字节不等,整个字符串不相等,所有字节相等,两字串才相等 MOV R0,42HMOV R1,52HLOOP：MOV A,R0CLR C ;不相等,FFH→40HSUBB A,R1JNZ LOOP1 ;相等时,比较下一字节INC R0INC R1DJNZ 41H,LOOPMOV 40H,0 ；所有字符均相等,则两字串相等;RETLOOP1:MOV 40H,0FFHRET六、综合应用题每题10分,共20分1.1逻辑图2地址：…2.12程序DASAW:MOV DPTR,7FFFHMOV,A,0LOOP:MOVX DPRT,A1NC ANOPAJMP LOOP。

单片机原理及应用答案单片机（Microcontroller）是一种集成电路芯片，它包含了中央处理器（CPU）、存储器（RAM和ROM）、输入/输出接口（I/O）、定时器/计数器和一些特殊功能模块。

单片机广泛应用于各个领域，如家电、通信、自动化等，它的原理和应用具有重要意义。

一、单片机的原理单片机的原理是基于计算机的工作原理。

它通过指令集和开关控制来实现不同的功能。

单片机的CPU通过读取存储器中的指令，执行相应的操作，并根据输入/输出接口的信号进行响应。

单片机中的存储器模块包括RAM和ROM。

RAM用于存储程序和数据，而ROM存储了程序的固定不变的指令集。

单片机的输入/输出接口通过与外部设备连接来实现与外部环境的交互。

定时器/计数器模块用于计时和计数，并在指定的时间触发相应的动作。

特殊功能模块可以提供更多的功能，如AD转换、串行通信等。

二、单片机的应用1. 家电控制单片机广泛应用于家电领域。

通过单片机，我们可以实现对家电设备的控制和管理。

例如，使用单片机可以实现对空调、洗衣机、电视机等设备的智能控制，使得家居生活更加便捷和舒适。

2. 通信领域单片机在通信领域也有重要的应用。

它可以用于移动通信设备、调制解调器、无线传感器网络等。

通过使用单片机，我们可以实现手机的各项功能，如呼叫、短信、上网等。

3. 自动化系统单片机在自动化系统中起着重要的作用。

它可以实现对各种工业设备的控制和监测。

单片机可以根据输入信号的变化，对设备进行自动控制，从而提高了工作效率和可靠性。

4. 汽车电子单片机在汽车电子领域中得到广泛应用。

它可以用于汽车的发动机控制、车载娱乐系统、防盗系统等。

通过使用单片机，汽车的性能和功能可以得到大幅提升。

5. 医疗设备单片机也被应用于医疗设备中。

它可以用于医疗仪器的控制和监测。

通过单片机，医疗设备可以实现精确的测量和控制，提高了医疗服务的质量。

总结：单片机在现代社会中起着至关重要的作用。

本文介绍了单片机的原理与应用，包括其工作原理、存储器模块、输入/输出接口、定时器/计数器和特殊功能模块。

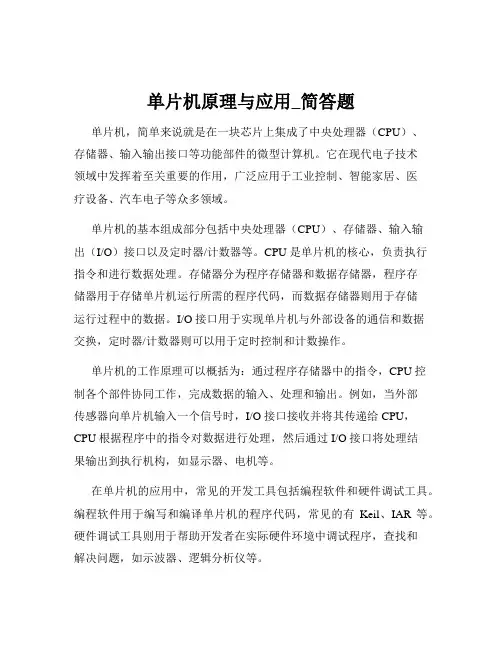

单片机原理与应用_简答题单片机，简单来说就是在一块芯片上集成了中央处理器（CPU）、存储器、输入输出接口等功能部件的微型计算机。

它在现代电子技术领域中发挥着至关重要的作用，广泛应用于工业控制、智能家居、医疗设备、汽车电子等众多领域。

单片机的基本组成部分包括中央处理器（CPU）、存储器、输入输出（I/O）接口以及定时器/计数器等。

CPU 是单片机的核心，负责执行指令和进行数据处理。

存储器分为程序存储器和数据存储器，程序存储器用于存储单片机运行所需的程序代码，而数据存储器则用于存储运行过程中的数据。

I/O 接口用于实现单片机与外部设备的通信和数据交换，定时器/计数器则可以用于定时控制和计数操作。

单片机的工作原理可以概括为：通过程序存储器中的指令，CPU 控制各个部件协同工作，完成数据的输入、处理和输出。

例如，当外部传感器向单片机输入一个信号时，I/O 接口接收并将其传递给 CPU，CPU 根据程序中的指令对数据进行处理，然后通过 I/O 接口将处理结果输出到执行机构，如显示器、电机等。

在单片机的应用中，常见的开发工具包括编程软件和硬件调试工具。

编程软件用于编写和编译单片机的程序代码，常见的有Keil、IAR 等。

硬件调试工具则用于帮助开发者在实际硬件环境中调试程序，查找和解决问题，如示波器、逻辑分析仪等。

单片机的编程语言通常有汇编语言和高级语言两种。

汇编语言是一种面向机器的低级语言，执行效率高，但编程难度较大。

高级语言如C 语言，具有较高的可读性和可维护性，更适合复杂的程序开发。

在实际应用中，单片机的选型是一个关键环节。

需要考虑的因素包括性能要求、成本、功耗、封装形式等。

例如，如果应用对处理速度要求较高，就需要选择性能较强的单片机；如果成本是关键因素，可能需要选择价格较低的型号；对于电池供电的设备，低功耗的单片机则是首选。

单片机的系统设计包括硬件设计和软件设计两部分。

硬件设计主要涉及电路原理图的绘制和 PCB 板的设计，要确保电路的稳定性和可靠性。

单片机原理及应用试题库---答案一、选择题1、单片机能够直接运行的程序是（）A 汇编语言程序BC 语言程序 C 机器语言程序D 高级语言程序答案：C解释：单片机只能直接运行机器语言程序，其他语言编写的程序都需要经过编译或解释转换成机器语言才能被单片机执行。

2、 8051 单片机的堆栈区一般开辟在（）A 片内数据存储区低 128 字节B 片内数据存储区高 128 字节C 片外数据存储区D 程序存储区答案：A解释：8051 单片机的堆栈区一般开辟在片内数据存储区低 128 字节，并且遵循“先进后出”的原则。

3、当 8051 单片机的 RST 引脚出现（）个机器周期以上的高电平时，系统复位。

A 1B 2C 3D 4答案：B解释：RST 引脚保持 2 个机器周期以上的高电平，单片机就会进行复位操作，复位后程序计数器 PC 指向 0000H 地址。

4、 8051 单片机的定时器/计数器工作方式 1 是（）A 8 位计数器结构B 13 位计数器结构C 16 位计数器结构D 32 位计数器结构答案：C解释：工作方式 1 是 16 位的计数器结构，由 THx 和 TLx 两个 8 位寄存器组成。

5、要使 8051 单片机能够响应外部中断 0，中断允许寄存器 IE 的值应设置为（）A 80HB 81HC 82HD 83H答案：B解释：IE 寄存器中，EA 位为总中断允许位，EX0 位为外部中断 0允许位，要响应外部中断 0，IE 的值应设为 81H，即 10000001B。

二、填空题1、 8051 单片机内部有 4 个 8 位的并行 I/O 口，分别是 P0 、P1 、P2 、P3 。

解释：这 4 个并行 I/O 口在单片机的输入输出操作中起着重要作用。

2、单片机的最小系统包括电源、时钟电路、复位电路。

解释：电源为单片机提供工作电压，时钟电路为单片机提供时钟信号，复位电路用于单片机的初始化。

3、 8051 单片机的指令系统共有 111 条指令，按指令的长度可分为单字节指令、双字节指令、三字节指令。

单片机原理与应用及c51答案
一、单片机原理与应用：
（1）什么是单片机？
单片机是一种用于控制、监测、记录或存储信息的小型微处理器。

它
将微处理器、存储器、I/O接口和其他必要的电子元件集成在一块单片上，可以提供简单的控制功能以及存储微程序的功能。

（2）单片机的两种工作模式
1）指令模式：该模式是微处理器以一条条指令的形式从头开始读取
和执行程序代码，读取和执行的过程无限循环，直至程序结束。

2）中断模式：在这种模式下，当外部设备发送中断信号到微处理器时，微处理器会暂时停止当前的程序执行，转而执行相应的中断处理函数，然后再返回原来的程序执行。

（3）单片机的应用
1）电视机遥控器：单片机可以通过光敏电阻检测遥控器发出的红外
信号，然后把遥控器发出的按键信息表示为一系列的指令，存储在单片机
的内部，这些指令可以控制电视机的音量、换台等功能。

2）家用电器：单片机可以控制复杂的电子设备，如电视机、洗衣机、咖啡机等，用来调节温度、时间、开关等。

二、C51试题及答案：
1.C51属于什么类型的微控制器？
C51属于8位的微控制器，是一个可以用于各种控制系统的灵活易用的控制器。

2.C51的特点有哪些？。

单片机原理与应用_简答题单片机原理与应用单片机（Microcontroller Unit，MCU）是一种集成了处理器核心、存储器、外设接口和时钟电路等功能的芯片。

它具有体积小、功耗低、成本较低以及易于编程等优点，广泛应用于各种电子设备中。

本文将简要介绍单片机的原理和应用。

一、单片机的原理单片机是由中央处理器（Central Processing Unit，CPU）、存储器、输入输出（Input/Output，I/O）接口以及时钟电路等组成的。

其中，CPU是单片机的核心部件，负责执行程序中的指令；存储器用于存储程序和数据；I/O接口则用于与外部设备进行通信；时钟电路则提供稳定的时钟信号给CPU。

单片机与传统计算机的不同之处在于，它的硬件资源受限。

由于体积和成本的限制，单片机的存储器容量和外设接口数量都相对较小。

然而，单片机通过高度集成的设计和有效的资源管理，能够满足许多嵌入式系统的需求。

二、单片机的应用单片机在各种电子设备中都有广泛的应用。

以下列举了几个常见的应用领域：1. 家电控制单片机在家用电器中的应用非常普遍。

例如，电视、空调、冰箱等电器设备中的控制板通常都采用单片机作为核心控制器。

单片机可以通过接收遥控器信号或传感器信号，实现对电器设备的控制和监测，提高设备的智能化程度。

2. 工控领域单片机在工业控制系统中起着重要的作用。

工控领域的应用场景多种多样，例如温度控制、压力监测、自动化生产线控制等。

单片机可以通过输入输出接口与传感器、执行器等外部设备进行数据交互，实现对工业过程的监测和控制。

3. 汽车电子现代汽车中普遍采用了大量的电子设备，而单片机则是这些电子设备的核心控制器。

例如车身控制模块、发动机控制单元、制动系统等都采用了单片机来实现各种功能。

单片机可以通过与传感器和执行器的连接，实现对汽车各个系统的准确控制和管理，提高行车的安全性和舒适性。

4. 智能穿戴设备随着健康意识的提高，智能穿戴设备逐渐流行起来。

《单片机原理及应用》考试试卷一．填空题（17分，每空1分）1．8051单片机的内部硬件结构包括了、、、和以及并行I/O口、串行口、中断控制系统、时钟电路、位处理器等部件，这些部件通过单片机内部总线相连接内部总线根据其功能又分为总线、总线、总线三种。

2．MCS—51中PSW寄存器的RS0、RS1两位用于设定，B寄存器是位寄存器。

3．MCS—51单片机的P0~P4口均是位I/O口，其中为真正的双向口，为准双向口；口具有第二引脚功能。

4．MCS-51单片机的中断系统由5个中断源,其中中断在中断响应后，请求标志不能自动清除. 中断源可作软中断使用。

5．假定（SP)=40H ，（3FH）=30H，（40H）=60H。

执行下列指令：POP DPHPOP DPL后，DPTR的内容为 ,SP的内容是。

二、选择题（10分，每小题2分）1．8051单片机的片内有( ）个16位的特殊功能寄存器。

A。

1个 B.2个 C.3个 D。

4个2．MCS—51单片机的堆栈区应建立在（）。

A。

片内数据存储区的低128字节单元 B。

片内数据存储区C。

片内数据存储区的高128字节单元 D。

程序存储区3．MCS-51单片机定时器工作方式1是指的（）工作方式。

A.8位 B。

8位自动重装 C.13位 D.16位4．当需要从MCS—51单片机程序存储器取数据时，采用的指令为( ）。

A.MOV A， @R1B.MOVC A，＠A + DPTRC。

MOVX A, ＠ R0 D。

MOVX A, ＠ DPTR5．8751单片机程序存储器的容量最大可扩展为（）。

A。

60K B。

64KC。

64+4K D。

4K三、简答题（8分，每小题4分)1．想将中断服务程序放置在程序存储区的任意区域，在程序中应该作何种设置?请举例加以说明.2．51系列单片机的定时计数器T0、T1正在计数或定时,CPU能不能作其他事情?说明理由.四、参数计算（8分，第一小题6分,第二小题2分)已知一MCS51单片机系统外接晶体振荡器频率为12MHZ，计算:(请给出计算过程）1、单片机系统的振荡周期、状态周期、机器周期所对应的时间是多少？2、指令周期中的单字节双周期指令的执行时间是多少？五、改错（16分，每小题2分）请判断下列各条指令的书写格式是否有错，如有错说明原因:1。

单片机原理及应用模拟考试题+答案一、单选题（共53题，每题1分，共53分）1.下列指令能使累加器A高4位不变，低4位置F的是（）A、ANLA，#OFHB、ANLA，#OFOHC、ORLA，#OFHD、ORLA，#OF0H正确答案：C2.XRLdirect,＃data是（）A、位操作指令B、控制转移指令C、算术运算指令D、逻辑运算指令E、数据传送指令正确答案：D3.CPU主要的组成部部分为（）。

A、运算器、控制器B、加法器、寄存器C、运算器、寄存器D、运算器、指令译码器正确答案：A4.已知：A=D2H，（40H）=77H，执行指令：ORLA，40H后，其结果是（）。

B、A=F7HC、A=D2HD、以上都不对正确答案：B5.执行程序：MOVDPTR，#8000HMOVXA，＠DPTRADDA，20HMOVR0，#00HMOVx＠R0，AINCR0CLRAADDCA，#00HMOVx＠R0，ARET之后则CY 是（）A、00HB、01HC、02HD、03H正确答案：B6.能将A的内容向左循环移一位，第七位进第0位的指令是（）。

A、RLCAB、RRCAC、RRAD、RLA正确答案：D7.执行下列程序后，内部RAM30H单元的内容是（）。

MOV30H，#00HMOVR0，#30HMOVA，30HADDA，#05HMOVCA，@A+PCMOV@R0，ASJMP$TDB：DB00H，01H，02H，03H，05HA、00HC、05HD、30H正确答案：B8.指令JZrel源操作数的寻址方式是（）：A、直接寻址B、寄存器间接寻址C、位寻址D、寄存器寻址E、相对寻址F、变址寻址G、立即数寻址正确答案：E9.ALE引脚功能是（）A、复位信号B、地址锁存控制信号C、访问程序存储控制信号D、+6V电源正确答案：B10.单片机应用程序一般存放在（）。

A、RAMB、ROMC、寄存器正确答案：B11.执行程序：MOVDPTR，#8000HMOVXA，＠DPTRADDA，20HMOVR0，#00HMOVx＠R0，AINCR0CLRAADDCA，#00HMOVx＠R0，ARET之后则A 是（）A、00HB、01HC、02HD、03H正确答案：B12.指令MOVA，＠R0源操作数的寻址方式是（）：A、寄存器寻址B、直接寻址C、立即数寻址D、寄存器间接寻址E、变址寻址F、相对寻址G、位寻址正确答案：D13.当外部中断0发出中断请求后，中断响应的条件是A、SETBET0B、SETBEX0C、MOVIE，#81H正确答案：C14.执行程序：MOVDPTR，#8000HMOVXA，＠DPTRADDA，20HMOVR0，#00HMOVx＠R0，AINCR0CLRAADDCA，#00HMOVx＠R0，ARET之后则CY 是（）A、0B、1C、-1D、2正确答案：A15.MOVR1，#30H；MOVA，#64H；ADDA，#47H；DAA；MOV@R1，A；后（A）=A、10HB、11HC、12HD、13H正确答案：B16.某种存储器芯片是8KB*4/片,那么它的地址线根数是()A、11根B、12根C、13根D、14根正确答案：C17.下列指令能能使累加器A的最高位置1的是（）。

单片机原理及应用答案
单片机是一种集成电路芯片，可用于处理和控制各种电子设备。

它包含有处理器核心、存储器、输入输出接口等各种功能模块，通过内部总线相互连接。

下面是单片机的原理和应用。

原理：
1. 处理器核心：单片机的处理器核心通常由一个或多个CPU
内核组成，用于执行指令、算法和数据处理操作。

2. 存储器：单片机内部包含有存储器，包括程序存储器（用于存储程序代码）、数据存储器（用于存储运行时数据）和特殊功能寄存器（用于存储控制和状态信息）。

3. 输入输出接口：单片机可以通过输入输出接口与外部设备进行通信和控制，如键盘、鼠标、显示器、传感器等。

4. 时钟和定时器：单片机依赖于时钟信号来同步各个模块的操作，并可利用定时器来进行时间控制和计时操作。

应用：
1. 嵌入式系统：单片机广泛应用于各种嵌入式系统中，如家电、汽车电子、智能设备等。

通过编程开发可以实现控制、通信、数据处理等功能。

2. 自动化控制：单片机可用于控制各种自动化系统，如工业自动化控制、家居自动化控制等，通过对传感器和执行器的接口控制，实现对系统的监测和控制。

3. 仪器设备：单片机可以用于构建各种仪器设备，如数码相机、音频播放器、温度计等，通过内部处理器和存储器，实现数据的采集、处理和展示。

4. 通信系统：单片机可用于构建各种通信系统，如无线通信、
网络通信等。

通过与通信模块的接口，实现数据的传输和处理。

总之，单片机作为一种集成电路芯片，具有处理器核心、存储器和输入输出接口等功能模块，可以应用于各种电子设备中，实现控制、通信、数据处理等功能。

《单片机原理及应用》试题库一、填空题1．单片机就是把（CPU）、( 输入/输出)、和( 存储器)等部件都集成在一个电路芯片上，并具备一套功能完善的( 指令系统)，有的型号同时还具备( AD )和( DA )等功能部件，其简称为( 微处理器)或(微控制器)。

2．Intel公司典型的单片机有( MCS-51系列)和( MCS-96系列)。

3．单片机具有体积( 下)、重量( 轻)、价格( 低)、功耗( 小)、控制功能强、运算速度快、运用灵活、易于产品化、抗扰能力( 强)等特点，故在国民经济建设、军事及家用电器等领域均得到了广泛的应用。

4．微处理器本身不是计算机，它是微型计算机的核心部件，又称它为（CPU ）。

它包括两个主要部分：（运算器）、（控制器）。

5．当扩展外部存储器或I/O口时，P2口用作（地址线的高8位）。

6．MCS－51单片机内部RAM区有（ 4 ）个工作寄存器区。

7．MCS－51单片机内部RAM区有（128 ）个位地址。

8．外部中断1(INT1)的中断入口地址为（0013H ）；定时器1的中断入口地址为（001BH ）。

9．89C51单片机片内RAM中位寻址区的地址范围是（20H—2FH ），工作寄存器区的地址范围是（00H—1FH ），片内程序存储器中寻址区的地址范围是（0000H—07FFH ）。

10．MCS-51有（ 4 ）个并行I\O口。

11．MCS-51的堆栈是软件填写堆栈指针临时在（30H—7FH ）内开辟的区域.12．MCS-51片内（20H—2FH ）范围内的数据存储器，既可以字节寻址又可以位寻址。

13．程序状态标志字寄存器PSW中的PSW.7的含义是（进位和借位标志位）；PSW.0的含义是（奇偶校验位）。

14．若不使用89C51片内的程序存储器，引脚（EA’）必须接地。

15．MCS-51中凡字节地址能被（0和8 ）整除的特殊功能寄存器均能寻址。

16．MCS-51有4组工作寄存器，它们的字节地址范围是（00H—1FH ）。

单片机题目名词解释与简答题答案在学习单片机（Microcontroller）的过程中，我们会遇到各种各样的题目，其中包括对于名词的解释以及简答题的回答。

本文将就单片机题目中常见的名词解释以及简答题的答案进行探讨，帮助读者更好地理解和学习单片机。

一、名词解释1. 单片机（Microcontroller）：单片机是一种集成电路芯片，它包含了中央处理器（Central Processing Unit，简称CPU）以及各种外设（Peripherals），如输入输出口、串口、定时器等，用于控制和处理各种任务。

2. 内存（Memory）：内存是用于存储数据的区域，包括程序存储器（Program Memory）和数据存储器（Data Memory）。

程序存储器用于存储可执行的机器指令，而数据存储器用于存储程序运行时所需的数据。

3. 输入输出口（I/O Ports）：输入输出口是单片机与外部设备进行数据交互的接口。

通过配置输入输出口的工作模式和状态，可以实现与开关、LED、数码管等外部设备的连接和数据传输。

4. 定时器（Timer）：定时器是单片机中的一个重要外设，用于产生指定时间间隔的时间脉冲。

通过定时器，我们可以实现各种定时、计时和脉冲生成的功能。

5. 中断（Interrupt）：中断是指单片机在执行程序的过程中，由于外部事件的发生而暂停当前任务，转而执行一个特定的中断服务子程序（Interrupt Service Routine）。

中断可以提高程序的响应速度和处理效率。

二、简答题答案1. 请简要解释单片机的工作原理。

答：单片机的工作原理是指单片机是如何执行程序并完成各种任务的。

首先，程序和数据存储在内存中，单片机按照程序存储器中的指令逐条执行。

单片机通过中央处理器（CPU）进行指令解码和执行，根据指令的要求对输入输出口、定时器等外设进行配置和控制。

单片机通过与外部设备的交互，完成各种功能，如控制电机、采集传感器数据等。

1．何谓单片机？单片机与一般微型计算机相比，具有哪些特点？答：单片机是在一块集成电路上把CPU、存储器、定时器/计数器及多种形式的I/O接口集成在一起而构成的微型计算机。

它与通用微型计算机相比，具有如下特点：（1）单片机的程序存储器和数据存储器是分工的，前者为ROM，后者为RAM；（2）采用面向控制的指令系统，控制功能强；（3）多样化的I/O接口，多功能的I/O引脚；（4）产品系列齐全，功能扩展性强；（5）功能是通用的，像一般微处理机那样可广泛地应用在各个方面。

2 单片机主要应用在哪些领域？答：单片机的应用范围很广泛，诸如智能化家用电器、仪器仪表、工业控制、计算机外部设备、智能机器人、电信及导航等方面。

3 在各种系列的单片机中，片内ROM的配置有几种形式？用户应根据什么原则来选用？答：各种类型的单片机片内程序存储器的配置形式主要有以下几种形式：（1）掩膜（Msak）ROM型单片机：内部具有工厂掩膜编程的ROM，ROM中的程序只能由单片机制造厂家用掩膜工艺固化，用户不能修改ROM中的程序。

例如：MCS—51系列的8051。

掩膜ROM单片机适合于大批量生产的产品。

用户可委托芯片生产厂家采用掩膜方法将程序制作在芯片的ROM。

（2） EPROM型单片机：内部具有紫外线可擦除电可编程的只读存储器，用户可以自行将程序写入到芯片内部的EPROM中，也可以将EPROM中的信息全部擦除。

擦去信息的芯片还可以再次写入新的程序，允许反复改写。

例如：MCS—51系列的8751。

EPROM型单片机使用比较方便，但价格较高，适合于研制产品或结构要求简单的小批量产品。

（3）无ROM型单片机：内部没有程序存储器，它必须连接程序存储器才能组成完整的应用系统。

例如：MCS—51系列的8031。

无ROM型单片机价格低廉，用户可根据程序的大小来选择外接程序存储器的容量。

这种单片机扩展灵活，但系统结构较复杂。

（4） E2ROM型单片机:内部具有电可擦除叫可编程的程序存储器,使用更为方便。
