铝电解电容的性能特点及技术应用领域

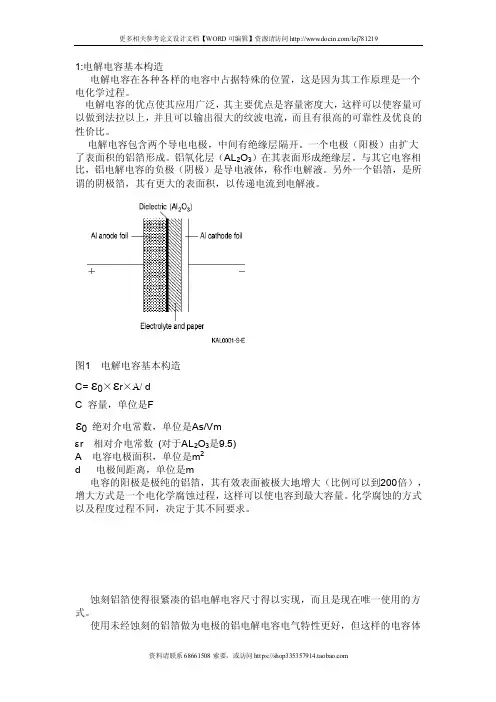

1:电解电容基本构造电解电容在各种各样的电容中占据特殊的位置，这是因为其工作原理是一个电化学过程。

电解电容的优点使其应用广泛，其主要优点是容量密度大，这样可以使容量可以做到法拉以上，并且可以输出很大的纹波电流，而且有很高的可靠性及优良的性价比。

电解电容包含两个导电电极，中间有绝缘层隔开。

一个电极（阳极）由扩大了表面积的铝箔形成。

铝氧化层（AL2O3）在其表面形成绝缘层。

与其它电容相比，铝电解电容的负极（阴极）是导电液体，称作电解液。

另外一个铝箔，是所谓的阴极箔，其有更大的表面积，以传递电流到电解液。

图1 电解电容基本构造C= ε0×εr×A/ dC 容量，单位是Fε0绝对介电常数，单位是As/Vmεr 相对介电常数(对于AL2O3是9.5)A 电容电极面积，单位是m2d 电极间距离，单位是m电容的阳极是极纯的铝箔，其有效表面被极大地增大（比例可以到200倍），增大方式是一个电化学腐蚀过程，这样可以使电容到最大容量。

化学腐蚀的方式以及程度过程不同，决定于其不同要求。

蚀刻铝箔使得很紧凑的铝电解电容尺寸得以实现，而且是现在唯一使用的方式。

使用未经蚀刻的铝箔做为电极的铝电解电容电气特性更好，但这样的电容体积庞大，现在只在一些特殊应用中使用。

图2 高压电容阳极箔图3低压电容铝箔放大率400倍放大率400倍铝电解电容的绝缘层是由阳极氧化（化成）在铝箔上形成铝氧化物层，绝缘层厚度随着化成电压的增大而增大，其比率是1.2 nm/V。

即使是很高耐压的电解电容，其氧化层也不超过1 μm这样可以节省电极空间。

这是高容积率可以实现的一个原因（相比较而言，纸绝缘层的最小厚度为6 to 8 μm)。

在化成过程中，蚀刻铝箔的细小凹陷由于化成电压及蚀刻铝箔的厚度不同而结壳厚度不同。

由于这个效应，在铝箔蚀刻时电容的工作电压范围必须予以考虑。

氧化层的阻抗随电压变化而变化，这使得电流随电压的增加而很陡峭地增加。

其特性如图4所示。

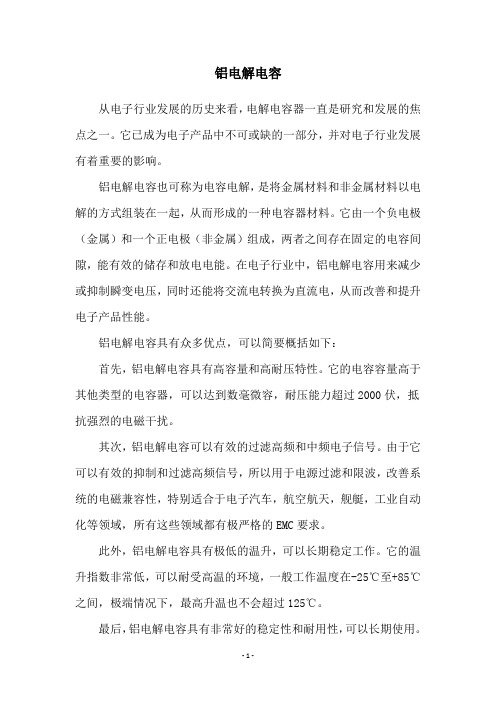

铝电解电容从电子行业发展的历史来看，电解电容器一直是研究和发展的焦点之一。

它已成为电子产品中不可或缺的一部分，并对电子行业发展有着重要的影响。

铝电解电容也可称为电容电解，是将金属材料和非金属材料以电解的方式组装在一起，从而形成的一种电容器材料。

它由一个负电极（金属）和一个正电极（非金属）组成，两者之间存在固定的电容间隙，能有效的储存和放电电能。

在电子行业中，铝电解电容用来减少或抑制瞬变电压，同时还能将交流电转换为直流电，从而改善和提升电子产品性能。

铝电解电容具有众多优点，可以简要概括如下：首先，铝电解电容具有高容量和高耐压特性。

它的电容容量高于其他类型的电容器，可以达到数毫微容，耐压能力超过2000伏，抵抗强烈的电磁干扰。

其次，铝电解电容可以有效的过滤高频和中频电子信号。

由于它可以有效的抑制和过滤高频信号，所以用于电源过滤和限波，改善系统的电磁兼容性，特别适合于电子汽车，航空航天，舰艇，工业自动化等领域，所有这些领域都有极严格的EMC要求。

此外，铝电解电容具有极低的温升，可以长期稳定工作。

它的温升指数非常低，可以耐受高温的环境，一般工作温度在-25℃至+85℃之间，极端情况下，最高升温也不会超过125℃。

最后，铝电解电容具有非常好的稳定性和耐用性，可以长期使用。

一般铝电解电容可以在室温下使用长达3000小时，只有略微的电容容量衰减。

由于上述优点，铝电解电容在电子行业的发展中发挥了重要作用。

它不仅可以改善和提升电子产品性能，同时还可以有效地减少和抑制瞬变电压，从而确保电子产品的稳定工作。

目前，铝电解电容已经被广泛应用于家用电器，电脑，汽车电子等各个领域，并且为电子行业的发展带来了积极影响。

综上所述，铝电解电容无疑是电子行业发展的重要组成部分，它拥有高容量和高耐压特性，可以有效的过滤高频和中频电子信号，而且拥有极低的温升和稳定性，使得它成为电子行业发展的不可或缺的一部分。

随着科技的不断进步，铝电解电容将会发挥更加重要的作用，推动电子行业的蓬勃发展。

铝电解电容的耐压值铝电解电容是一种常见的电子元器件，具有较高的耐压值。

它在电子电路中起到储能和滤波的作用，广泛应用于各种电子设备中。

本文将介绍铝电解电容的耐压值及其在电子领域中的重要性。

一、铝电解电容的耐压值是多少？铝电解电容的耐压值通常在规格参数中有明确标注，以伏特（V）为单位。

常见的铝电解电容耐压值范围从几伏特到几百伏特不等，具体取决于电容的尺寸和材料。

在选择铝电解电容时，需要根据实际应用需求确定所需的耐压值。

二、铝电解电容耐压值的重要性铝电解电容的耐压值是指电容器能够承受的最大电压。

在电子电路中，电压波动是不可避免的，如果电容的耐压值不够高，就有可能导致电容器损坏，甚至发生漏液、爆炸等危险情况。

因此，选择合适的铝电解电容耐压值对于保证电路的正常运行和安全性至关重要。

三、如何选择合适的铝电解电容耐压值？1. 根据电路的工作电压确定耐压值：在选择铝电解电容时，首先要了解电路的工作电压范围。

一般来说，所选电容的耐压值应大于电路的最高工作电压，以确保电容器能够正常工作。

2. 考虑电压波动和幅值：在某些应用中，电路的工作电压可能会有较大的波动范围。

此时，应根据电压波动的幅值选择合适的耐压值，以防止电容器受到过大的压力而损坏。

3. 考虑安全裕度：为了确保电容器的使用寿命和可靠性，建议选择具有一定安全裕度的铝电解电容。

一般来说，耐压值应大于工作电压的1.2倍左右。

四、铝电解电容耐压值的影响因素1. 电容尺寸：一般来说，相同材料的铝电解电容，尺寸越大，其耐压值也越高。

2. 材料质量：铝电解电容的耐压值与其材料质量有关。

优质的铝电解电容材料能够提供更高的耐压性能。

3. 工艺技术：铝电解电容的制造工艺和技术水平也会影响其耐压值。

高品质的工艺和技术能够保证电容器的稳定性和可靠性。

五、总结铝电解电容的耐压值是评估其质量和性能的重要指标之一。

正确选择合适的耐压值可以保证电容器在电子电路中的正常工作和长久可靠性。

在选购铝电解电容时，应根据实际应用需求确定所需的耐压值，并考虑电压波动、安全裕度等因素，选择合适的规格型号。

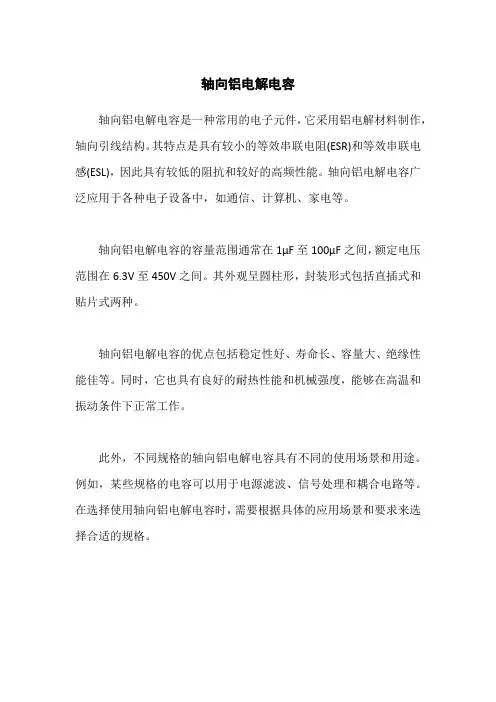

轴向铝电解电容
轴向铝电解电容是一种常用的电子元件，它采用铝电解材料制作，轴向引线结构。

其特点是具有较小的等效串联电阻(ESR)和等效串联电感(ESL)，因此具有较低的阻抗和较好的高频性能。

轴向铝电解电容广泛应用于各种电子设备中，如通信、计算机、家电等。

轴向铝电解电容的容量范围通常在1μF至100μF之间，额定电压范围在6.3V至450V之间。

其外观呈圆柱形，封装形式包括直插式和贴片式两种。

轴向铝电解电容的优点包括稳定性好、寿命长、容量大、绝缘性能佳等。

同时，它也具有良好的耐热性能和机械强度，能够在高温和振动条件下正常工作。

此外，不同规格的轴向铝电解电容具有不同的使用场景和用途。

例如，某些规格的电容可以用于电源滤波、信号处理和耦合电路等。

在选择使用轴向铝电解电容时，需要根据具体的应用场景和要求来选择合适的规格。

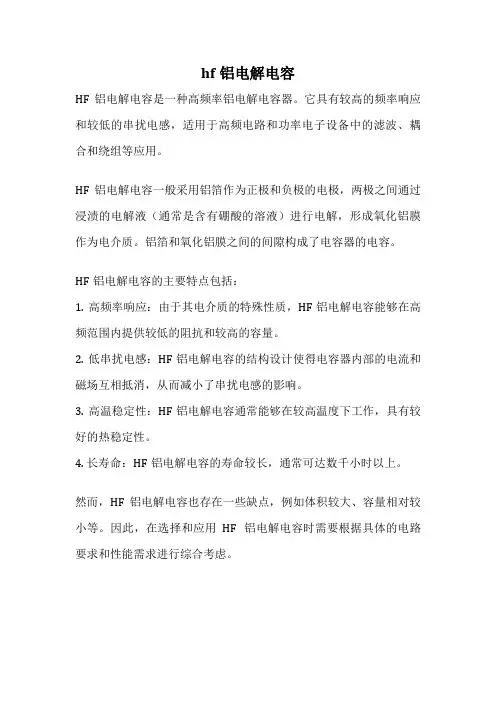

hf铝电解电容
HF铝电解电容是一种高频率铝电解电容器。

它具有较高的频率响应和较低的串扰电感，适用于高频电路和功率电子设备中的滤波、耦合和绕组等应用。

HF铝电解电容一般采用铝箔作为正极和负极的电极，两极之间通过浸渍的电解液（通常是含有硼酸的溶液）进行电解，形成氧化铝膜作为电介质。

铝箔和氧化铝膜之间的间隙构成了电容器的电容。

HF铝电解电容的主要特点包括：
1. 高频率响应：由于其电介质的特殊性质，HF铝电解电容能够在高频范围内提供较低的阻抗和较高的容量。

2. 低串扰电感：HF铝电解电容的结构设计使得电容器内部的电流和磁场互相抵消，从而减小了串扰电感的影响。

3. 高温稳定性：HF铝电解电容通常能够在较高温度下工作，具有较好的热稳定性。

4. 长寿命：HF铝电解电容的寿命较长，通常可达数千小时以上。

然而，HF铝电解电容也存在一些缺点，例如体积较大、容量相对较小等。

因此，在选择和应用HF铝电解电容时需要根据具体的电路要求和性能需求进行综合考虑。

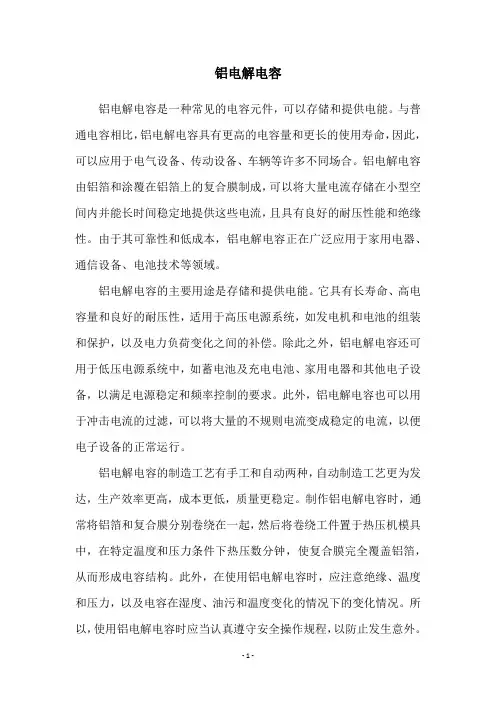

铝电解电容铝电解电容是一种常见的电容元件，可以存储和提供电能。

与普通电容相比，铝电解电容具有更高的电容量和更长的使用寿命，因此，可以应用于电气设备、传动设备、车辆等许多不同场合。

铝电解电容由铝箔和涂覆在铝箔上的复合膜制成，可以将大量电流存储在小型空间内并能长时间稳定地提供这些电流，且具有良好的耐压性能和绝缘性。

由于其可靠性和低成本，铝电解电容正在广泛应用于家用电器、通信设备、电池技术等领域。

铝电解电容的主要用途是存储和提供电能。

它具有长寿命、高电容量和良好的耐压性，适用于高压电源系统，如发电机和电池的组装和保护，以及电力负荷变化之间的补偿。

除此之外，铝电解电容还可用于低压电源系统中，如蓄电池及充电电池、家用电器和其他电子设备，以满足电源稳定和频率控制的要求。

此外，铝电解电容也可以用于冲击电流的过滤，可以将大量的不规则电流变成稳定的电流，以便电子设备的正常运行。

铝电解电容的制造工艺有手工和自动两种，自动制造工艺更为发达，生产效率更高，成本更低，质量更稳定。

制作铝电解电容时，通常将铝箔和复合膜分别卷绕在一起，然后将卷绕工件置于热压机模具中，在特定温度和压力条件下热压数分钟，使复合膜完全覆盖铝箔，从而形成电容结构。

此外，在使用铝电解电容时，应注意绝缘、温度和压力，以及电容在湿度、油污和温度变化的情况下的变化情况。

所以，使用铝电解电容时应当认真遵守安全操作规程，以防止发生意外。

铝电解电容的研发和应用，极大的提升了电子设备的使用性能，从而使传动设备、家用电器和车辆更加高效和安全。

铝电解电容的应用范围越来越广泛，未来的发展也将会更加迅速。

总之，铝电解电容具有高电容量、高耐压性、高绝缘性和长寿命等特点，可以用于家用电器、传动设备、通信设备、电池技术等多种场合，极大的提升了电子设备的使用性能，为电子设备技术的发展提供了有用的依据和技术支撑。

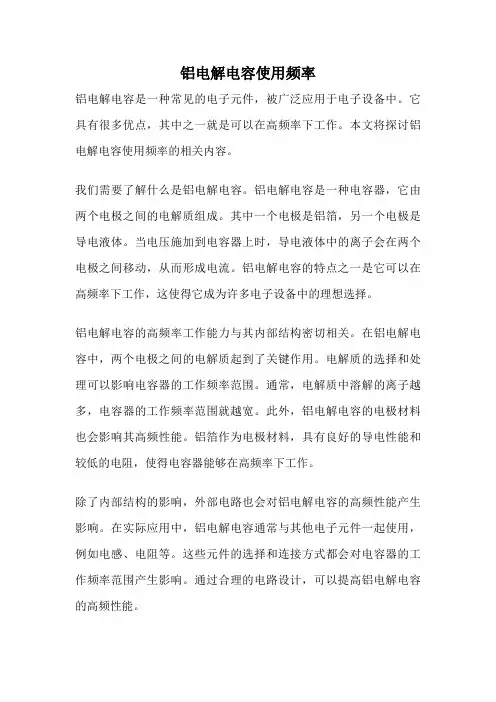

铝电解电容使用频率铝电解电容是一种常见的电子元件，被广泛应用于电子设备中。

它具有很多优点，其中之一就是可以在高频率下工作。

本文将探讨铝电解电容使用频率的相关内容。

我们需要了解什么是铝电解电容。

铝电解电容是一种电容器，它由两个电极之间的电解质组成。

其中一个电极是铝箔，另一个电极是导电液体。

当电压施加到电容器上时，导电液体中的离子会在两个电极之间移动，从而形成电流。

铝电解电容的特点之一是它可以在高频率下工作，这使得它成为许多电子设备中的理想选择。

铝电解电容的高频率工作能力与其内部结构密切相关。

在铝电解电容中，两个电极之间的电解质起到了关键作用。

电解质的选择和处理可以影响电容器的工作频率范围。

通常，电解质中溶解的离子越多，电容器的工作频率范围就越宽。

此外，铝电解电容的电极材料也会影响其高频性能。

铝箔作为电极材料，具有良好的导电性能和较低的电阻，使得电容器能够在高频率下工作。

除了内部结构的影响，外部电路也会对铝电解电容的高频性能产生影响。

在实际应用中，铝电解电容通常与其他电子元件一起使用，例如电感、电阻等。

这些元件的选择和连接方式都会对电容器的工作频率范围产生影响。

通过合理的电路设计，可以提高铝电解电容的高频性能。

铝电解电容的高频性能使得它在许多领域得到广泛应用。

例如，在通信设备中，铝电解电容可以用于滤波和耦合应用。

在音频设备中，铝电解电容可以用于电源滤波和耦合电路。

此外，铝电解电容还可以用于电源管理、电子变频器、计算机主板等领域。

然而，铝电解电容也存在一些局限性。

与其他类型的电容器相比，铝电解电容的容量相对较小。

此外，铝电解电容的使用寿命较短，通常在几千小时到几万小时之间。

因此，在设计电子设备时，需要仔细考虑铝电解电容的使用条件和寿命。

总的来说，铝电解电容是一种能够在高频率下工作的电子元件。

它的高频性能与内部结构、外部电路以及工作条件密切相关。

合理的电路设计和使用条件可以提高铝电解电容的高频性能。

铝电解电容的高频性能使得它在通信设备、音频设备、电源管理等领域得到广泛应用。

温馨小提示：本文主要介绍的是关于叠层固态铝电解电容的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。

文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。

本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。

愿本篇叠层固态铝电解电容能真实确切的帮助各位。

本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。

感谢支持！(Thank you for downloading and checking it out!)阅读本篇文章之前，本店铺提供大纲预览服务，我们可以先预览文章的大纲部分，快速了解本篇的主体内容，然后根据您的需求进行文档的查看与下载。

叠层固态铝电解电容（大纲）一、叠层固态铝电解电容概述1.1固态铝电解电容的起源与发展1.2叠层固态铝电解电容的原理与特点1.3叠层固态铝电解电容的应用领域二、叠层固态铝电解电容的结构与材料2.1电容器的结构设计2.1.1叠层结构2.1.2电极材料2.1.3电介质材料2.2电解液的选用2.3绝缘材料与封装技术三、叠层固态铝电解电容的性能参数3.1容值与容差3.2额定电压3.3工作温度范围3.4长期稳定性3.5损耗因子3.6等级与分类四、叠层固态铝电解电容的生产工艺4.1电极制备4.2电介质膜的制备4.3叠层与绑定4.4电解液注入4.5封装与测试五、叠层固态铝电解电容的应用案例5.1电源领域5.1.1电脑与通信设备5.1.2新能源与电动汽车5.2工业领域5.2.1电力电子设备5.2.2智能电网5.3家电领域5.3.1家用电器5.3.2LED照明六、叠层固态铝电解电容的市场前景与趋势6.1市场规模与增长趋势6.2技术发展动向6.3环保要求与行业标准七、我国在叠层固态铝电解电容领域的发展现状与展望7.1产业现状7.2政策支持与产业规划7.3发展前景与挑战一、叠层固态铝电解电容概述1.1固态铝电解电容的起源与发展固态铝电解电容起源于20世纪60年代，当时电子设备对电容器的需求日益增长，传统的电解电容器由于体积大、重量重、寿命短等问题，已经无法满足日益增长的需求。

铝电解电容
铝电解电容是一类具有电容特性的电子元件，通常由多个薄金属箔片组成，在其中用铝涂布成衬底形成卷曲的电路，以产生电容作用。

它是由绝缘介质夹砂组成的多层结构，并以高压热压方式耦合，使其可以在100kHz以上的频率下进行有效的电容测量。

铝电解电容的特点有：它的主要特点是具有高电容量、体积小、重量轻、寿命长、性价比高，是电路设计中常用的元器件。

它通常用于电子电路中广泛的应用，比如滤波、高频、低频、调节和补偿等，有助于调节电路的工作状态和改善电路的性能。

此外，它还可以用于安装小型电路，如手持通讯设备。

在选择铝电解电容时，应根据电路的特性和要求，合理选择电容量、额定电压、最大操作温度和封装形式等参数。

如果用于高频电路，应选择电容量小、次元小的型号，并要求电容噪声低、损耗小，避免电路运行失灵。

铝电解电容可以根据客户的需求来定制，客户可以根据自己的应用场景，让厂家制造电容，以满足特定的需求。

定制的电容具有体积小、重量轻、性能稳定、性价比高等优势，经过规范的测试，使客户使用变得更加安全可靠。

铝电解电容是电子电路元件中常见的电容元件，其优越的性能和技术参数使其成为许多电子产品的重要组件。

其良好的电容值，密度高，重量轻，体积小，稳定性高等特点，使其在航空航天、计算机、家用电器、通信等领域中广泛应用。

从特性和使用上来说，铝电解电容是一种结构简单、表现优异的电容元件。

它的良好的电容值、体积小、重量轻、性能稳定和性价比高等优势，使其在广泛的电子领域中得到了广泛的应用。

未来，其将继续发挥重要作用，为电子电路设计，提供可靠、先进的技术支持。

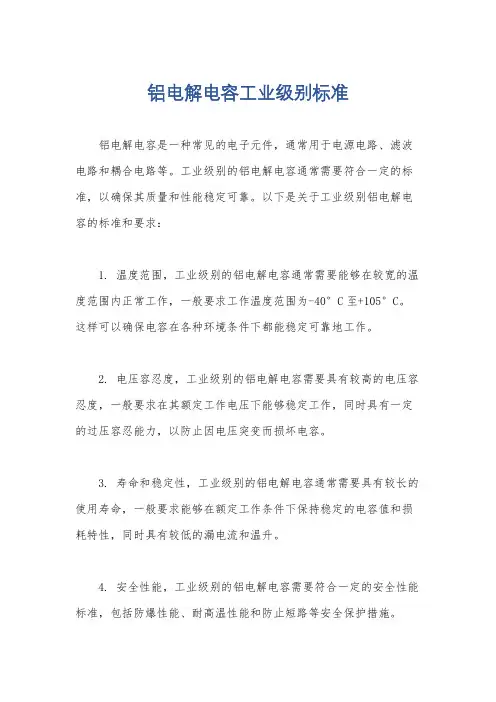

铝电解电容工业级别标准
铝电解电容是一种常见的电子元件，通常用于电源电路、滤波电路和耦合电路等。

工业级别的铝电解电容通常需要符合一定的标准，以确保其质量和性能稳定可靠。

以下是关于工业级别铝电解电容的标准和要求：
1. 温度范围，工业级别的铝电解电容通常需要能够在较宽的温度范围内正常工作，一般要求工作温度范围为-40°C至+105°C。

这样可以确保电容在各种环境条件下都能稳定可靠地工作。

2. 电压容忍度，工业级别的铝电解电容需要具有较高的电压容忍度，一般要求在其额定工作电压下能够稳定工作，同时具有一定的过压容忍能力，以防止因电压突变而损坏电容。

3. 寿命和稳定性，工业级别的铝电解电容通常需要具有较长的使用寿命，一般要求能够在额定工作条件下保持稳定的电容值和损耗特性，同时具有较低的漏电流和温升。

4. 安全性能，工业级别的铝电解电容需要符合一定的安全性能标准，包括防爆性能、耐高温性能和防止短路等安全保护措施。

5. 环保要求，工业级别的铝电解电容需要符合相关的环保标准，例如RoHS指令等，以确保其生产和使用过程中不会对环境造成污染。

总的来说，工业级别的铝电解电容需要具有稳定可靠的性能、
较长的使用寿命、良好的安全性能和符合环保要求。

这些标准和要
求有助于确保铝电解电容在工业应用中能够稳定可靠地发挥作用。
