电梯调试过程

电梯调试方案一、引言电梯是现代人们生活中不可或缺的交通工具，它为人们提供了方便快捷的上下楼方式。

然而，在安装和调试电梯的过程中，我们需要一套严谨的方案，以确保电梯的正常运行和乘客的安全。

本文将探讨电梯调试方案，并提供一些建议。

二、安全标准和测试1. 安全标准在电梯调试之前，首先需要了解相关的安全标准。

这些标准包括电梯的最大承载能力、最高速度、紧急制动系统等。

了解这些标准可以帮助我们确保电梯在调试过程中达到安全的要求。

2. 测试步骤在进行电梯调试之前，我们需要进行一系列的测试步骤。

首先，我们需要测试电梯的起升、停止、开关门等基本功能。

然后，我们需要测试电梯在各种负载情况下的运行情况，以确保电梯可以容纳预定的乘客数量。

此外，我们还需要测试电梯在紧急情况下的应急停车和救援功能。

三、电梯调试流程1. 硬件调试电梯的硬件调试是电梯调试流程中的关键步骤之一。

在硬件调试中，我们需要检查电梯的机械结构是否符合设计要求，并确保所有的组件都正常运作。

例如，我们需要检查电梯的钢丝绳、导轨、乘坐平台等是否良好。

2. 电气调试除了硬件调试，电气调试也是电梯调试流程中的关键环节。

在电气调试中，我们需要检查电梯的电气控制系统是否正常工作。

这包括检查电梯的控制面板、按钮、感应器等是否灵敏可靠。

此外，我们还需要检查电梯的电源系统，确保其正常供电。

3. 软件调试随着科技的发展，现代电梯的控制系统往往涉及到软件调试。

在软件调试中，我们需要确保电梯的程序控制正常运作。

我们需要测试电梯的自动控制、故障诊断和报警系统等功能。

此外，我们还需要检查电梯的数据网络和通信系统，以确保其有效运行。

四、问题排查和解决在电梯调试过程中，我们可能会遇到一些问题。

例如，电梯的运行速度不符合要求、电梯在负载较高时无法正常运行等。

在遇到这些问题时，我们需要仔细分析问题的原因，并采取相应的措施进行解决。

解决问题的关键在于准确的判断和快速的行动。

五、团队协作和交流电梯调试是一个复杂的过程，需要多个专业人士的合作和协调。

电梯的调试步骤电梯的调试是确保其正常运行、安全可靠的关键步骤之一。

以下是电梯调试的一般步骤：1.预备工作：-在开始调试之前，进行必要的准备工作，包括检查电梯的安装是否符合要求、确认相关设备和工具是否就位、准备调试所需的文档和资料等。

2.检查安全装置：-检查电梯的安全装置是否安装正确，并进行相应的测试。

包括限速器、紧急制动装置、紧急停车按钮、防止自由落体装置等。

确保在紧急情况下能够及时触发安全装置。

3.检查门系统：-检查电梯的门系统是否安装正确，包括门的开启和关闭、门的感应器是否灵敏、门的闭合是否完全等。

确保门系统的正常运行。

4.电气系统测试：-进行电气系统的测试，包括电动机、控制器、按钮、指示灯等各个部分。

测试各个电气设备的连接是否正确、电气线路是否正常、各个按钮、指示灯等功能是否正常。

5.运行测试：-进行电梯的运行测试，测试电梯的上行、下行、停靠等运行过程是否平稳、流畅。

检查电梯的运行速度、减速度是否符合设计要求，是否有异常声音或振动。

6.故障模拟测试：-模拟电梯的故障情况，如断电、电机故障等，测试电梯在故障情况下的应对能力。

确保电梯能够安全停止或自动触发紧急措施。

7.用户界面测试：-测试电梯的用户界面，包括按钮、指示灯等。

检查用户界面的操作是否灵敏、准确，指示灯是否清晰明确。

8.调整和优化：-根据测试结果，对电梯进行必要的调整和优化，以确保其运行和功能达到最佳状态。

可能需要调整电梯的运行速度、门的开启和关闭时间、按钮的灵敏度等参数。

9.最终测试：-进行最终的综合测试，确保电梯各项功能和系统的正常运行，并且符合相关标准和规定。

10.验收和审批：-完成调试后，向相关部门提交验收申请，并接受相关部门的审批和验收，确保电梯符合安全标准和法规，并能够正常投入使用。

在进行电梯调试的过程中，需要严格遵守相关的安全标准和法规，确保调试过程安全可靠。

如果在调试过程中发现任何问题，应及时进行排查和修复，直至问题完全解决。

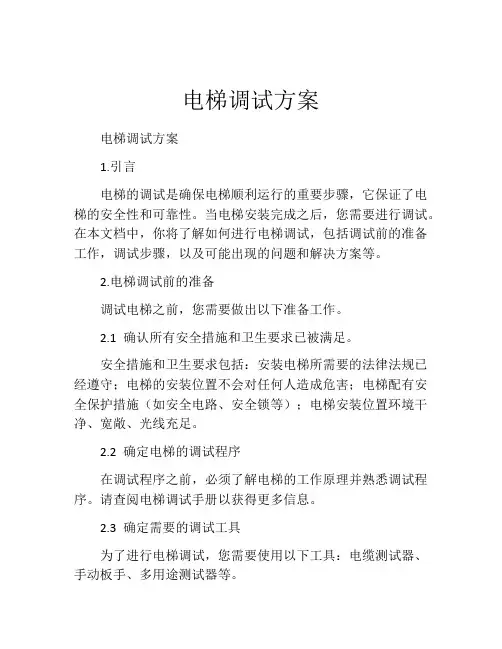

电梯调试方案电梯调试方案1.引言电梯的调试是确保电梯顺利运行的重要步骤，它保证了电梯的安全性和可靠性。

当电梯安装完成之后，您需要进行调试。

在本文档中，你将了解如何进行电梯调试，包括调试前的准备工作，调试步骤，以及可能出现的问题和解决方案等。

2.电梯调试前的准备调试电梯之前，您需要做出以下准备工作。

2.1 确认所有安全措施和卫生要求已被满足。

安全措施和卫生要求包括：安装电梯所需要的法律法规已经遵守；电梯的安装位置不会对任何人造成危害；电梯配有安全保护措施（如安全电路、安全锁等）；电梯安装位置环境干净、宽敞、光线充足。

2.2 确定电梯的调试程序在调试程序之前，必须了解电梯的工作原理并熟悉调试程序。

请查阅电梯调试手册以获得更多信息。

2.3 确定需要的调试工具为了进行电梯调试，您需要使用以下工具：电缆测试器、手动板手、多用途测试器等。

3.电梯调试步骤调试电梯的过程包括以下步骤：3.1 测试动力系统首先，您需要测试电梯的动力系统。

在这个过程中，您需要测试马达、制动器和传动装置是否正常工作。

如果发现任何问题，需要进行修理或更换。

3.2 测试控制系统接下来，您需要测试电梯的控制系统。

在这个过程中，您需要测试所有的按钮、开关和指示灯是否正常工作。

如果发现任何问题，需要进行修理或更换。

3.3 测试门系统然后，您需要测试电梯的门系统。

在这个过程中，您需要测试开启和关闭门、门锁和关门保险系统是否正常工作。

如果发现任何问题，需要进行修理或更换。

3.4 测试安全系统最后，您需要测试电梯的安全系统。

在这个过程中，您需要测试电梯的安全电路是否正常工作。

如果发现任何问题，需要进行修理或更换。

4.可能出现的问题和解决方案在调试过程中，可能会遇到以下问题：4.1 摆动现象如果电梯在运行过程中产生摆动，可能是因为电梯配平不好。

这种情况下，需要进行重新配平。

4.2 振动现象如果电梯在运行过程中产生振动，可能是因为轮槽或导轨损坏。

这种情况下，需要进行检查和修理。

电梯调试方案一、前言电梯作为现代建筑中必不可少的交通工具，对于安全性和可靠性要求极高。

为了保证电梯的正常运行，调试工作显得尤为重要。

本文将提出一套详细的电梯调试方案，以确保电梯系统能够正常运行，提供安全舒适的使用体验。

二、调试前准备工作1. 设备检查：检查电梯各部件的完好性和无损坏情况，包括轿厢、门机、驱动系统等。

2. 线路检查：检查电梯系统的供电线路、控制线路和通信线路的连接是否正确稳定。

3. 调试工具准备：准备必要的调试工具，包括电压表、电流表、串口调试工具等。

三、电梯调试步骤1. 电梯基本功能测试：a. 开关门测试：检查电梯门的开关动作是否正常，包括开门和关门的时间、速度等。

b. 上下行测试：测试电梯的上行和下行功能，检查电梯的平层和直达功能是否正常。

2. 楼层显示及报警系统测试：a. 楼层显示测试：测试电梯上、下行时楼层显示是否准确。

b. 报警系统测试：测试紧急报警按钮、紧急照明按钮和故障报警系统等是否正常。

3. 门机系统测试：a. 开门机测试：测试开门机的动作是否灵活、平稳，检查门锁是否正常。

b. 闭门机测试：测试闭门机的动作是否灵活、平稳，检查电梯门的安全装置是否齐全有效。

4. 驱动系统测试：a. 电机测试：测试电梯电机的启动、停止和运行的稳定性，检查电机的温度和电流是否正常。

b. 刹车系统测试：测试电梯的刹车系统是否可靠，确保电梯在紧急情况下能够及时停止。

5. 控制系统测试：a. 轿厢信号测试：测试电梯内按钮是否正常工作，包括楼层选择按钮、关门按钮等。

b. 电梯召唤测试：测试电梯外的楼层按钮是否正常工作，确保电梯能够按照召唤信号响应。

6. 停电紧急转移测试：a. 停电测试：模拟停电情况，测试电梯的应急供电系统是否正常运行。

b. 紧急转移测试：测试电梯在停电情况下能否通过紧急转移装置使乘客安全下降到地面。

四、调试检查与记录1. 故障排查：在调试过程中，如发现任何故障，应及时进行排查，修复或更换损坏的部件。

电梯整机调试、试运行安全技术操作规程电梯整机调试、试运行是指在电梯安装完成后，进行各项性能和安全测试以确保其正常运行和安全可靠。

下面是电梯整机调试、试运行的安全技术操作规程。

一、调试前的准备工作1. 确认电梯的类型和规格，根据电梯的使用要求和安全标准，检查所需的工具、设备和材料是否准备充分。

2. 安装人员应按照制造商提供的电梯安装工艺要求进行安装，确保安装质量满足国家标准和相关规范。

3. 检查所有电线、开关和电气设备是否连接正确，确保电气系统无漏电、短路等隐患。

二、调试流程1. 首先进行静态试验，即在电梯不运行的情况下检查电梯的各项功能是否正常。

包括检查电梯内外按钮的功能、层门的开闭是否灵活、门锁的工作是否正常等。

2. 接下来进行动态试验，即检查电梯运行过程中各项安全功能的有效性和运行是否正常。

包括检查电梯运行方向的正确性、制动装置的可靠性、安全钳和速度传感器的灵敏度等。

3. 进行载荷测试，即按照设计要求在电梯内放置一定重量的物品，检查电梯的运行和承载能力是否满足规定要求。

同时检查电梯的反馈系统是否准确、稳定。

4. 进行应急救援测试，即模拟电梯停电、断电的情况下进行紧急救援的演练。

测试电梯内外的应急报警、通讯装置和紧急解锁装置是否正常工作，以确保在紧急情况下能够及时救援乘客。

5. 进行地震和火灾应急演练，检查电梯在地震和火灾情况下的自动救援能力和紧急解锁功能是否正常。

三、试运行安全技术操作规程1. 试运行前，应确保电梯调试工作的合格证明已经受理，并经有关单位的验收。

2. 试运行前必须清空各层地面，确保人员和物品不受到伤害。

3. 清理电梯井道内的障碍物，确保电梯运行时的安全。

4. 在试运行前对电梯的各项功能进行全面测试，确保电梯的安全可靠性。

5. 对试运行中出现的问题和隐患，要及时记录，并进行整改。

6. 试运行过程中，全程录制电梯驱动系统、安全系统、视频监控等设备的运行状态。

7. 试运行结束后，对电梯进行全面检查和保养，并进行试运行报告的撰写和归档。

电梯调试方案电梯是现代建筑中不可或缺的交通工具，为了确保电梯的安全运行和顺畅运输乘客，电梯调试成为一个十分重要的环节。

本文将就电梯调试方案进行论述，以确保电梯的安全性和功能性。

1. 调试前准备工作在开始电梯调试之前，需要进行一系列的准备工作，以确保人员和设备的安全。

首先，要确定调试设备齐全，并进行检查和测试，确保设备的正常运行。

其次，要对调试人员进行培训，使其了解电梯的结构、原理和调试操作流程。

最后，要准备相应的调试文档和记录表格，以记录调试过程中的重要信息和数据。

2. 调试步骤（1）检查电源系统在进行电梯调试之前，需要检查电源系统，包括电压、电流和接地电阻等参数。

确保电源供应正常并符合电压要求，以保证电梯能够正常工作。

（2）检查控制系统接下来，要检查电梯的控制系统，包括按钮、控制器和电气元件等。

通过按下按钮，检查各个楼层的指示灯和控制信号是否正常，确保乘客可以准确选择目标楼层。

同时，检查控制器和电气元件的连接情况和工作状态，确保信号传输和控制命令正常有效。

（3）检查运行系统调试过程中还需要检查电梯的运行系统，包括门系统、驱动系统和安全系统等。

首先，检查门系统，确保门的开关和传感器正常工作，确保乘客进出电梯的安全。

接着，检查驱动系统，包括电机和传动装置，确保电梯的平稳运行和停靠准确。

最后，检查安全系统，包括超重保护和紧急制动等，确保乘客在紧急情况下能够安全撤离。

（4）功能调试在以上系统检查完成后，需要进行功能调试，包括轿厢运行、开门关门、紧急报警和应急救援等功能。

通过模拟各种情况，检查电梯的功能是否正常，确保在各种应急情况下能够保证乘客的安全。

3. 调试记录与整理在调试过程中，需要记录各个环节的调试情况和数据。

包括电压、电流、速度、加速度等参数的测量数据，以及各个部件和系统的工作状态和故障信息。

同时，还需对调试过程中的问题和解决方案进行整理和总结，为后续的调试工作提供参考和经验。

4. 调试报告与验收最后，需要编写调试报告，并进行电梯的验收。

电梯调试及试运行过程安全操作技术一、调试过程安全操作技术1、调试前的准备（1）井道内脚手架全部拆除，导轨应全部清洁，并确认井道内无任何影响电梯运行的阻碍物。

（2）清除底坑、轿厢顶、轿厢内、各厅门地坎内的垃圾。

（3）清扫机房、控制柜、曳引机、各层站显示器及召唤按钮等部件表面的灰尘，使其干净。

（4）应设置的临时安全围护设施和警示牌要完好、有效。

2、调试前的检查（1）系统状态的检查①确保机房内各电气、机械部件，轿厢内各电气部件，以及井道内各层站的电气部件均处于干燥状态，而无受潮或浸湿、浸泡现象。

①进机房配电盘和控制柜的电压、电流是否稳定，各仪表指示是否正确，各继电器、熔断器熔丝的整定值是否符合要求。

各引入、输出线的压接是否正确、可靠，动力电源和照明线路是否严格分开。

①控制柜、电动机、轿厢及各线槽、线管等各部位接地线的压接是否紧固、可靠，并用万能表测量接地电阻是否符合要求。

①断开电梯动力电源和照明电源，并将驱动回路、弱电回路分别断开，用兆欧表测量各回路及电气设备的绝缘电阻是否符合要求。

①恢复驱动回路、控制回路及弱电回路的断开线路和动力电源，检查控制柜工作是否正常，电源指示灯应点亮，确认控制柜电源电压值在规定范围。

然后断开各回路保险，测试各回路电压是否符合要求。

①测试检查照明回路的电压值是否正确。

井道、底坑、轿厢和机房的照明灯具应齐全；安装应符合要求。

（2）安装的稳固性与相对位置①各装置部件的紧固螺栓是否稳固、牢靠。

①复核电动机与蜗杆轴同心度，确认制动瓦与制动轮的间隙均匀且符合要求，弹簧、锁母调整到位。

①检查曳引绳头组合装置各锁母、开口销是否装配齐全、到位，安装应紧固可靠。

①确认轿厢、对重装置之间距离符合要求。

①检查限速器钳口与限速绳的距离及限速张紧装置距底坑地面的距离，均应符合规定值。

①检查导靴靴衬是否齐全、与导轨间隙是否符合要求。

①检查机械选层器传动机构是否均已安装到位，钢带张紧轮距底坑地面的距离是否符合规定。

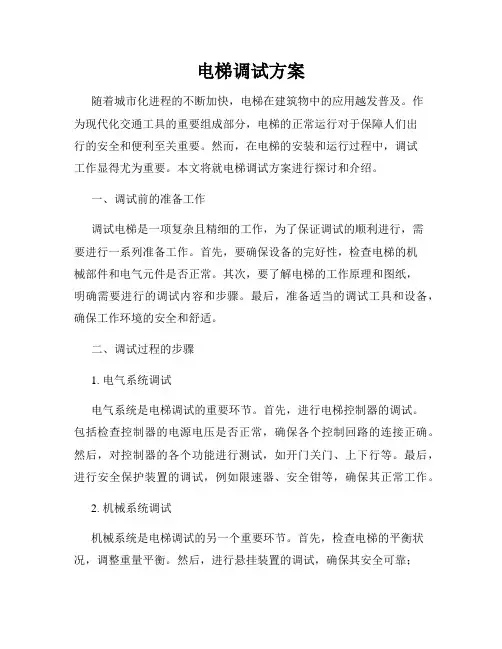

电梯调试方案随着城市化进程的不断加快，电梯在建筑物中的应用越发普及。

作为现代化交通工具的重要组成部分，电梯的正常运行对于保障人们出行的安全和便利至关重要。

然而，在电梯的安装和运行过程中，调试工作显得尤为重要。

本文将就电梯调试方案进行探讨和介绍。

一、调试前的准备工作调试电梯是一项复杂且精细的工作，为了保证调试的顺利进行，需要进行一系列准备工作。

首先，要确保设备的完好性，检查电梯的机械部件和电气元件是否正常。

其次，要了解电梯的工作原理和图纸，明确需要进行的调试内容和步骤。

最后，准备适当的调试工具和设备，确保工作环境的安全和舒适。

二、调试过程的步骤1. 电气系统调试电气系统是电梯调试的重要环节。

首先，进行电梯控制器的调试。

包括检查控制器的电源电压是否正常，确保各个控制回路的连接正确。

然后，对控制器的各个功能进行测试，如开门关门、上下行等。

最后，进行安全保护装置的调试，例如限速器、安全钳等，确保其正常工作。

2. 机械系统调试机械系统是电梯调试的另一个重要环节。

首先，检查电梯的平衡状况，调整重量平衡。

然后，进行悬挂装置的调试，确保其安全可靠；调试导轨系统，确保电梯的运行平稳；调试门系统，确保门的打开和关闭正常。

最后，对电梯的运行进行全面检查，如运行速度、制动距离等。

3. 安全保护系统调试安全保护系统是电梯调试中至关重要的一环。

首先，进行紧急停止装置的调试，确保在紧急情况下能够迅速停止电梯的运行。

然后，调试救援系统，确保在发生故障时能够及时救援被困乘客。

最后，调试监控系统，确保能够对电梯的运行状态进行监控和记录。

三、常见问题的解决方案在电梯调试过程中，常常会遇到一些问题，以下是一些常见问题的解决方案。

1. 电梯运行不平稳可能是机械部件出现故障，如导轨磨损、悬挂装置松动等。

解决方案是对机械系统进行全面检查，进行必要的维修和调试。

2. 电梯启动缓慢可能是电气控制系统故障，如控制器接触不良、电源电压不稳定等。

解决方案是对电气系统进行全面检查，确保控制器和电源正常。

电梯调试流程范文电梯调试是指对新安装的电梯进行运行测试和故障排除的过程。

调试流程主要包括验收调试、运行调试和技术交底等环节。

一、验收调试1.验收前准备：（1）审核电梯安装施工单位及设计单位提供的相关资料，包括电梯设计图纸、产品合格证书、制造许可证、安装合同等。

（2）查看电梯设备及附件是否齐全，安装是否符合设计要求。

（3）查看电梯机房、井道等设施是否符合安装要求。

2.验收过程：（1）进行电梯外观检查，检查电梯门、门锁、按钮等部件是否正常。

（2）进行电梯中控检查，检查面板、指示灯、报警装置等是否正常。

（3）进行电机检查，检查电机的运行是否平稳，有无异响。

（4）进行轿厢驱动装置检查，检查轿厢上、下运动是否正常。

（5）进行制动装置检查，检查制动器是否灵敏可靠。

（6）进行限速器和安全钳检查，检查限速器和安全钳是否正常工作。

（7）进行轿厢的负荷试验，检查轿厢的承载能力是否符合要求。

3.验收调试结果：通过相应的安全检测，则可以进入下一步的运行调试。

（2）如果调试结果不符合要求，需要对问题进行分析和修复，并再次进行调试，直到达到设计要求并通过安全检测。

二、运行调试1.运行试验准备：（1）进行开门、关门试验，检查电梯门的正常运行。

（2）进行紧急电源试验，检查电梯在停电情况下的应急措施。

（3）进行悬挂装置和缓冲器试验，检查悬挂装置和缓冲器是否正常工作。

（4）进行乘客对电梯的操作习惯测试，模拟乘客按按钮、选择楼层等动作。

2.运行试验过程：（1）进行各楼层开关门调试，检查电梯的开门、关门动作是否正常。

（2）进行乘客乘梯试验，检查电梯的运行和停靠是否平稳、安全。

（3）进行乘客报警按钮试验，检查电梯的报警装置是否正常。

（4）进行限速器和安全钳试验，检查限速器和安全钳的工作是否正常。

3.运行调试结果：安全可靠，则可以进入下一步的技术交底。

（2）如果运行调试结果不符合要求，需要对问题进行分析和修复，并再次进行调试，直到达到要求为止。

电梯调试过程与处理方法1 问题描述：电梯检修运行一段时间后就会保护?问题分析:主板检查故障代码是9号,检查变频器没有数据设定异常.且故障出现时间很固定.问题解决：检查主板检修反馈速度只有0.11M/S,而设定检修速度是0.25M/S.再观看变频器U1-01显示12.11HZ. U1-02显示5.23HZ. U1-03显示45A. U1-01输出频率与反馈频率U1-02应该一致,可是现在不一致,说明有问题存在.再检查编码器接线正确,试着改变AB相,发现U1-01输出频率与反馈频率U1-02保持一致.问题出在编码器AB相反了.2 问题描述：电梯自动状态不能关门?问题分析:主板检查没有任何故障代码.检查开关门到位及安全触板开关设置正常.问题解决：检查以后发现,主板TX14设定为常闭点,改为常开,问题解决.3 问题描述：电梯自学习后运行正常,跑几回后电梯频繁出现DEV或DV3故障（变频器是安川IP）?问题分析：根据安川变频器说明书该故障应该在编码器反馈上。

问题解决：重新主机自学习后问题依旧,在检查发现是编码器没有固定好,导致运行中有掉脉冲现象导致.紧好编码器后在重新主机自学习后问题解决.4 问题描述：电梯按住下行是上行主板速度显示为负下行指示. 按住上行是下行主板速度显示为正上行指（同步电机）?问题分析：因为同步在磁极位置整定好后，电机三相UVW是不可以更换的。

问题解决：这样的现场可以改变主板输出给变频器的上下行指令（SM-01-F的JP10.4上行;JP10.5下行）.再把编码器反馈到主板上的同时改变,就OK了.5 问题描述：因为安川同步变频器没有分频功能,而我司的主板（SM-01-F）编码器只能设定到5000脉冲;现场编码器为8192脉冲,电机转速96，如何解决？问题分析：该问题可以修改主板程序来解决，现场程序不支持可以按下面的设定。

问题解决：设定主板转速96 乘2倍设定值192,编码器为脉冲8192除2的值4096来设定.6 问题描述：电梯开慢车当电梯打急停后在复位后,就不能在运行慢车了,这时需要断开门锁后就可以继续运行慢车?问题分析：检查主板报5号门开关故障,包括:1.开门限位和关门限位开关同时动作;3.开门限位和门锁开关同时动作；问题出在门机位置上。
