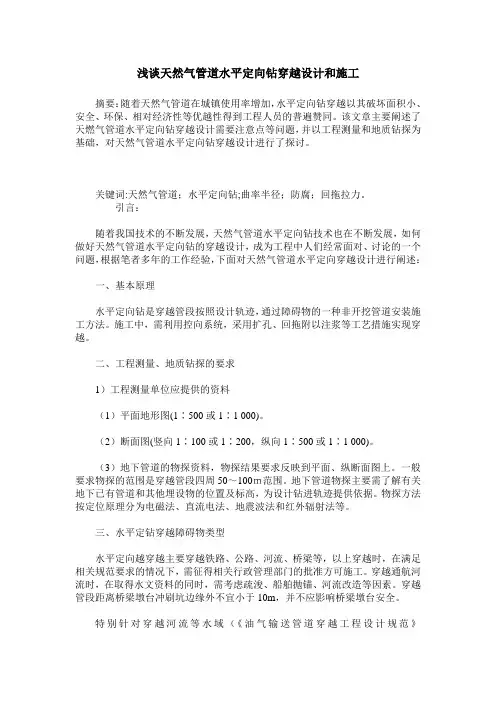

浅谈天然气管道水平定向钻穿越设计和施工摘要：随着天然气管道在城镇使用率增加，水平定向钻穿越以其破坏面积小、安全、环保、相对经济性等优越性得到工程人员的普遍赞同。
该文章主要阐述了天燃气管道水平定向钻穿越设计需要注意点等问题，并以工程测量和地质钻探为基础，对天然气管道水平定向钻穿越设计进行了探讨。
关键词:天然气管道；水平定向钻;曲率半径；防腐；回拖拉力。
引言：随着我国技术的不断发展，天然气管道水平定向钻技术也在不断发展，如何做好天然气管道水平定向钻的穿越设计，成为工程中人们经常面对、讨论的一个问题，根据笔者多年的工作经验，下面对天然气管道水平定向穿越设计进行阐述：一、基本原理水平定向钻是穿越管段按照设计轨迹，通过障碍物的一种非开挖管道安装施工方法。
施工中，需利用控向系统，采用扩孔、回拖附以注浆等工艺措施实现穿越。
二、工程测量、地质钻探的要求1）工程测量单位应提供的资料（1）平面地形图(1∶500或1∶1 000)。
（2）断面图(竖向1∶100或1∶200，纵向1∶500或1∶1 000)。
（3）地下管道的物探资料，物探结果要求反映到平面、纵断面图上。
一般要求物探的范围是穿越管段四周50～100ｍ范围。
地下管道物探主要需了解有关地下已有管道和其他埋设物的位置及标高，为设计钻进轨迹提供依据。
物探方法按定位原理分为电磁法、直流电法、地震波法和红外辐射法等。
三、水平定钻穿越障碍物类型水平定向越穿越主要穿越铁路、公路、河流、桥梁等，以上穿越时，在满足相关规范要求的情况下，需征得相关行政管理部门的批准方可施工。
穿越通航河流时，在取得水文资料的同时，需考虑疏浚、船舶抛锚、河流改造等因素。
穿越管段距离桥梁墩台冲刷坑边缘外不宜小于10m，并不应影响桥梁墩台安全。
特别针对穿越河流等水域（《油气输送管道穿越工程设计规范》GB50423—2007中2.0.3：天然形成或人工建造的河流、湖泊、水库、沼泽、鱼塘、水渠等区域）时，穿越管段管顶埋深应在河流最大冲刷线2.5M以下，且穿越管段管顶到河床底部的最小距离宜大于穿越管径的10-15倍，且不小于6M。
水平定向钻穿越施工及方案目录一、项目概述 (2)1.1 工程背景及必要性 (2)1.2 施工目标与任务 (3)二、前期准备 (4)2.1 现场勘察与测量 (5)2.2 设计方案制定与优化 (5)2.3 材料设备采购与验收 (7)三、水平定向钻穿越施工方案 (8)3.1 施工流程 (10)3.2 设备布置与操作要点 (12)3.3 施工过程中的安全注意事项 (12)四、施工步骤详解 (13)4.1 钻孔路径的规划与设计 (14)4.2 钻孔施工及优化策略 (15)4.3 管道穿越安装流程 (16)五、质量控制与验收标准 (17)5.1 质量管理体系建立与实施 (19)5.2 施工过程中的质量控制点 (20)5.3 工程验收标准及流程 (21)六、风险管理与应对措施 (23)6.1 风险识别与评估 (24)6.2 应急预案制定与演练 (26)6.3 风险控制措施及实施效果评估 (27)七、环境保护与恢复措施 (28)7.1 环境影响分析 (30)7.2 环境保护措施实施 (31)7.3 施工后的环境恢复方案 (32)八、技术培训与支持服务 (34)8.1 施工技术人员培训安排 (35)8.2 现场技术支持服务内容与方法介绍 (36)一、项目概述在本项目中，我们计划采用水平定向钻穿越技术来完成特定目的，例如铺设通信电缆、天然气管道或电力传输线路。
此项目涉及穿越一条河流、山脉或其他地质障碍，以最小化对环境的影响并确保高质量的施工标准。
项目地点为地，该地区的地质特征将直接影响我们的施工方案。
穿越工作的预期长度为米，预计施工将持续周。
我们的目标是在满足工程安全、效率和成本效益的同时，尽可能减少对周围环境和居民的影响。
本项目的施工团队将由经验丰富的工程师、钻井专家和现场工作人员组成，他们将执行严格的规划和监控程序，以确保质量和安全标准得到遵守。
施工计划包括详细的流水线作业图和应急预案，以确保在施工过程中能够应对可能出现的风险。
水平定向钻进施工方案设计一、项目背景水平定向钻进技术是一种通过水平钻杆进行施工的钻孔工艺，适用于地下管道、电缆、地铁、隧道等建设项目中对地下空间的穿越施工。
本方案为一种水平定向钻进施工方案设计，旨在通过合理的施工步骤和技术手段，保证工程的安全、质量和进度。
二、施工目标1.穿越距离：根据工程要求，确定水平钻孔的穿越距离为XXX米。
2.施工进度：完成水平钻进工程的施工周期为XX天。
3.施工质量：保证水平钻孔的垂直度和水平度符合设计要求。
三、施工步骤1.前期准备(1)确定设计方案：根据工程要求和地质勘探数据，制定水平定向钻进方案。
(2)资源准备：准备所需的施工设备、材料和人力资源。
(3)环境保护：制定环境保护措施，减少施工对周边环境的影响。
2.开工准备(1)建立施工现场：确定水平钻进的起始点和终点，搭建工地临时设施。
(2)设备检查：检查水平钻进设备的完好性，确保设备能够正常运行。
(3)施工方案演练：对施工人员进行培训，演练施工步骤和工艺流程。
3.施工过程(1)钻进预制孔：根据设计要求，选取适当的位置，在起始点附近钻取预制孔。
(2)安装导向系统：在预制孔中安装导向系统，确保钻杆能够在预定的水平和垂直方向上运动。
(3)进行钻探：使用水平钻头进行钻探，逐渐将钻杆推进到目标穿越点。
(4)定位和测量：通过位移仪和测斜仪对钻杆进行定位和测量，保证施工的精度和准确度。
(5)完成穿越：当钻杆到达目标穿越点后，停止钻进作业。
(6)拆除钻进设备：拆除钻进设备，进行临时设施的清理。
4.施工总结(1)施工质量检查：对水平钻进穿越点进行质量检查，检查垂直度和水平度是否满足设计要求。
(2)施工记录整理：整理施工过程中的各类记录，包括钻进数据、测量数据和安全记录等。
(3)整改和优化：根据施工总结，对施工过程中存在的问题进行整改和优化，提高施工质量和效率。
四、安全措施1.安全培训：对施工人员进行安全培训，提高他们的安全意识和应急处置能力。
管道定向钻水平穿越施工技术方案第一节管道定向钻水平穿越施工工艺过程介绍使用水平定向钻机进行管线穿越施工，一般分为二个阶段：第一阶段是按照设计曲线尽可能准确的钻一个导向孔；第二阶段是将导向孔进行扩孔，并将产品管线（一般为钢管，PE 管道，光缆套管）沿着扩大了的导向孔回拖到导向孔中，完成管线穿越工作。
1）钻导向孔: 要根据穿越的地质情况，选择合适的钻头/导向板（或地下泥浆马达），开动泥浆泵对准入土点进行钻进，钻头在钻机的推力作用下由钻机驱动旋转（或使用泥浆马达带动钻头旋转）切削地层，不断前进，每钻完一根钻杆要测量一次钻头的实际位置，以便及时调整钻头的钻进方向，保证所完成的导向孔曲线符合设计要求，如此反复，直到钻头在预定位置出土，完成整个导向孔的钻孔作业。
见示意图一：钻导向孔。
钻机被安装在入土点一侧，从入土点开始，沿着设计好的线路，钻一条从入土点到出土点的曲线，作为预扩孔和回拖管线的引导曲线。
2）预扩孔和回拖产品管线：一般情况下，使用小型钻机时，直经大于200 毫米时，就要进行予扩孔，使用大型钻机时，当产品管线直径大时，就需进行预扩孔，预扩孔的直径和次数，视具体的钻机型号和地质情况而定。
见下面的示意图二：预扩孔3）回拖产品管线地下孔经过预扩孔，达到了回拖要求之后，将钻杆、扩孔器、回拖旋转活节和被安装管线依次连接好，从出土点开始，一边扩孔一边将管线回拖至入土点为止。
回拖产品管线时，先将扩孔工具和管线连接好，然后，开始回拖作业，并由钻机转盘带动钻杆旋转后退，进行扩孔回拖，产品管线在回拖过程中是不旋转的，由于扩好的孔中充满泥浆，所以产品管线在扩好的孔中是处于悬浮状态，管壁四周与孔洞之间由泥浆润滑，这样即减少了回拖阻力，又保护了管线防腐层，经过钻机多次预扩孔，最终成孔直径一般比管子直径大，所以不会损伤防腐层。
下面的示意图三：回拖管线。
第二节水平定向钻进管线铺设工程技术方案第一小节技术概述【1】优越性在非开挖技术行业中，水平定向钻进是主要的增长领域之一。
水平定向钻穿越施工方案1.项目背景随着城市化进程的加快，地下管线的越来越密集，各类道路、桥梁等地下工程建设的发展，要求对地下管线进行穿越施工。
水平定向钻钻探技术独特的优势逐渐受到人们的重视，成为一种高效、安全、环保的地下管线穿越方法。
2.工程概述本项目需要进行一条水平定向钻穿越施工，穿越距离为XX米，所穿越的管线类型包括自来水、电力、天然气等。
穿越区域为城市市区，需要注意周围建筑物、道路和地下设施的保护。
3.施工步骤3.1前期准备（1）进行相关资料的收集和分析，包括地下管线的图纸、管径、管材等信息。
（2）确定施工地点和穿越路径，进行现场勘测，并编制详细的施工设计方案。
（3）制定安全环保方案，包括施工期间的安全措施和环境保护措施。
3.2设备准备（1）选择合适的水平定向钻机和附件，确保设备能够满足施工需求。
（2）对设备进行检测和维修，确保设备的正常运行。
3.3施工准备（1）清理施工区域，确保工作面积干净，并进行合理划定。
（2）搭建施工临时设施，包括工地围挡、办公室、仓库等。
3.4施工过程（1）确定钻孔位置，根据设计要求采取合适的导向方式，确保钻孔位于目标区域。
（2）进行钻孔作业，根据设计要求控制钻孔进展，同时进行地层取样和环空清理。
（3）调整钻孔方位和水平位置，确保钻孔达到设计要求，且不与其他管线交叉。
（4）安装套管，并进行压实，确保套管固定且与地下管道连接紧密。
（5）进行管道穿越，根据设计要求控制穿越的速度和方向，避免对管道造成损坏。
（6）施工结束后及时填补钻孔，保持地表的整洁。
3.5安全措施（1）在施工现场周围设置警示标志，并进行警示宣传。
（2）对施工区域进行合理划定，确保工作面积安全。
（3）加强施工人员的安全教育和培训，提高他们的安全意识和应急处理能力。
（4）定期进行设备的安全检查和维护。
4.环保措施（1）对发电机和工地各种机械设备进行排放处理，减少尾气和噪音的污染。
（2）施工过程中进行垃圾分类，减少对环境的污染。
采用水平定向钻（HDD）非开挖技术穿越“xx铁路、xx、xx立交”工程施工方案xx项目部年月日编制依据1、根据xx铁路局的要求，本次采用非开挖技术铺设穿越xx铁路的天然气管道工程必须在φ406.4的主管上加钢套管保护，则本施工方案将按Φ529钢套管施工方法进行设计；2、施工设计图纸和地质勘察资料；3、国家现行的法令、法规，地区颁布的安全检查、消防、文物、环保等管理规定；4、相关国家和行业标准规范《水平定向钻孔进管线铺设工程技术规范》（2002）《原油和天然气送管道穿越跨越工程设计规范》SY／T0015 《输油输气管道线路工程施工及验收规范》SY0401-98目录一、工程概况 (4)1、工程概述 (4)2、工程地点 (4)3、管道铺设方式 (4)4、铺设管道类型 (4)二、施工现场环境及地层情况： (4)1、地表环境 (4)2、地层情况 (4)三、投入主要设备： (5)1、水平定向钻钻机 (5)2、导向仪 (5)3、施工设备一览表 (6)四、施工作业场地 (6)1、钻机场地及进场 (6)2.出土点场地 (7)五、施工工期： (7)六、施工组织： (7)1.人员配备表（不含管道预制人员）： (7)2.组织管理 (7)七、钻孔设计： (8)1、钻孔技术要求 (8)2、工程成本分析： (8)4、钻孔纵断面设计图：（见附图） (9)5、施工场地占用平面图：（见附图） (9)八、穿越工序及工艺流程： (9)（一）制定项目计划： (9)（二）施工准备 (9)（三）测量放线 (9)（四）定向钻施工措施 (10)（五）泥浆质量控制措施 (14)（六）技术准备 (15)（七）、降低回拖力的措施 (16)（八）、废弃泥浆处理保护方案 (16)（九）工艺流程图 (17)九、质量、安全保证措施及检验 (19)1.工程质量目标 (19)2.危险源辩识及风险评价表（部分） (19)十、工期措施 (22)1.动态控制 (22)2.施工进度保证措施 (22)3.组织保证 (22)4.现场控制 (22)5.施工调度控制 (22)十一、HSE管理措施 (22)1、方针和目标 (22)2、现场文明施工 (22)3、环境保护措施 (23)4、应急准备 (23)采用水平定向钻（HDD）非开挖技术穿越“xx铁路、xx、xx立交”工程施工方案一、工程概况1、工程概述本工程为属xx市燃气供气专用管道工程的非开挖铺设部分，输送介质为天然气,管道设计压力为1.6Mpa；2、工程地点xx市罗湖区泥岗路、xx立交处（已钉桩确定出、入土点， Z+491.46-----Z1+197），工程穿越xx铁路、xx、xx立交及匝道，全长约为715m。
西路（迎宾桥）中压燃气管工程水平定向钻施工方案编制日期：2016年5月1、工程概况本工程为西路（迎宾桥）中压燃气工程，0219的钢管，直线距离84 米，定向钻穿越拖拉管施工。
2、施工准备计划2•仁临时设施、水源、动力准备a.现场施工人员的办公、住宿房采用临时租用民房；b.施工用电采用市电或部分地段采用自带发电机（50KW）;c.施工用水就近取河水；d.泥浆处置：水平定向钻进施工会产生大量的泥浆，泥浆处理租用灌车外运弃泥。
2.2、材料准备本工程采用水平定向钻方式敷设管道，由于水平定向钻进为长距离穿越铺管，工程开工前，拖管设备、管材、各种焊材需提前进场。
2.3、设备准备拟采用DH-450/900-L非开挖导向铺管钻机，本钻机为履带式全液压铺管钻机，具有机动性能好、质量可靠、结构紧凑、整体性强、扭矩大、效率高、自动化程度高、操作简单可靠、装卸钻杆方便省力等特点。
特别适合复杂地形，大口径、长距离管道穿越施工。
性能参数见下表，以DH-450/900-L 型为例。
动力头输出速度：0〜100rpm最大输去扭矩：21000N.m最大推拉力：450/900KN主机自重：20T 外形尺寸：7200*2400*2600mm泥浆循环系统容量：5^1 Om3DH-450/900-L型非开挖导向铺管钻机性能参数3、水平定向钻施工工艺及方案3.1、水平定向钻进铺管施工程序设计水平定向钻孔轨迹T开挖拉管工作坑施工T配制钻液T钻进导孔T回拉扩孔T清孔T回拉铺管T清场。
拖管施工对场地的要求主要是在管道焊接时，需要有场地摆放管道，无障碍物，方能满足施工段的正常拖拉。
3.2、施工工艺水平定向钻进铺管的施工顺序为：地质勘探、规划和设计钻孔轨迹、配制钻液、钻导向孔、回拉扩孔、回拉铺管。
3.3、关键技术(1)、地层勘探及地下管线探测地层勘探主要了解有关地层和地下水的情况，为选择钻进方法和配制钻液提供依据。
其容包括：土层的标准分类、孔隙度、含水性、透水性以及地下水位、基岩深度和含卵砾石情况等。
水平定向钻穿越施工方案1. 引言水平定向钻（Horizontal Directional Drilling，简称HDD）是一种无开挖施工技术，通过钻杆组装而成的连续钻孔设备，通过控制钻头的方向和角度，在地下进行掘进。
水平定向钻穿越（HDD crossing）是HDD技术在需要穿越障碍物，如公路、江河或其他建筑物时的一种应用。
本文档将详细介绍水平定向钻穿越施工方案。
2. 设计前提在编制水平定向钻穿越施工方案之前，需要对以下要素进行分析和评估：2.1 工程背景描述项目的具体背景信息，包括穿越的地理环境、穿越地下设施的类型和功能等。
2.2 工程目标明确施工过程中的目标和要求，如穿越的深度、方向、施工周期等。
2.3 障碍物分析对需要穿越的障碍物进行详细分析，包括障碍物的材质、尺寸、稳定性等。
2.4 环境影响评估考虑施工对环境的影响，包括土壤、水源、地下管道等。
3. 水平定向钻穿越施工方案在明确了工程的背景和目标后，可以开始编制水平定向钻穿越施工方案。
下面是一般情况下的施工步骤：3.1 前期准备工作包括测量和标记穿越点、清理施工区域、竖井的钻探等。
同时需要制定施工计划和安全措施，确保施工过程中的安全性。
3.2 钻井施工根据工程要求和现场情况，选择合适的钻头和钻杆进行钻井。
根据需要可以采用水泥浆进行冲洗、冷却和润滑。
3.3 引孔施工施工过程中需要注意控制钻头的方向和角度，以确保在地下穿越过程中的准确性。
根据障碍物的性质和尺寸，选择合适的工艺参数进行施工。
3.4 安装套管当钻头完成穿越任务后，安装套管以保护管道。
根据工程要求和套管的材质，选择合适的安装工艺。
3.5 拆除竖井当穿越结束后，拆除竖井并进行现场清理。
4. 施工风险和安全措施水平定向钻穿越施工过程中存在一定的风险，包括钻头堵塞、隧道坍塌、土壤下陷等。
为了保证施工的安全性，需要采取以下安全措施：1.施工前进行详细的现场勘测和工程计算，确保施工的可行性和安全性。
大管径热力管道水平定向钻穿越施工研究杨帆（晋城市热力有限公司，山西晋城048000）摘要：在大管径热力管道进行水平定向钻穿越施工时,为了确保热力管道的供热效果,常采用直埋预制保温管的方式。
主要分析大管径热力管道在进行水平定向钻穿越施工的过程中,在钻机型号、发送沟的施工以及管道焊接方面的要求,并对其施工过程中的注意事项进行分析。
关键词：大口径热力管道;水平定向钻;回拖力;发送沟1工程相关设计大管径热力管道进行定向钻穿越施工的过程中,需要对其内部进行注水或者注浆操作,通过增加管道的配重来弱化管道底部回拖力对管道施工产生的影响。
同时,在管道内部注水也可以起到一定的保护作用,且工程结束后也无须将管道内部的水排出。
当前,针对穿越管道直径大小使用的施工方式也不同,若穿越管道直径大于610mm,且管道周围的土质呈沙土时,需要采用多级扩孔施工方式。
若穿越管道直径小于610mm时,则无须使用多级扩孔施工方式。
2大管径热力管道水平定向钻穿越施工方案结合前文可知,在进行大管径热力管道施工的过程中,首先要对管径大小以及管径周围的施工环境进行勘察,从而制定合理的施工方案。
2.1施工机械的选择虽然水平定向钻法属于一种常规的施工方式,且多用与管道施工,但是热力管道施工和普通的管道施工不同。
在进行热力管道施工的过程中,需要考虑如施工环境、地质条件、管线敷设直径等多种因素的影响,同时也要考虑管道施工过程中受到的钻机回拖力影响。
基于此,一定要选择合适的施工机械进行施工。
比如在实际的热力管道施工过程中,在进行钻机种类选择的过程中,为了保障施工效果和施工质量,钻机的额定回拖力数值应该超过实际回拖力预估值的1.5倍到3倍之间。
同时,也要结合施工场所的地质条件适当地对钻机类型进行调整,如果在前期测量的过程中,发现管线周围的土层较为松软,则还要增大机械设备的回拖力。
2.2结合场地特征进行施工结合前文可知,在针对大管热力管道进行定向钻穿越施工的过程中,为了提高施工质量,需要增加管道内部的配重。
水平定向钻穿越施工方案设计一、工程背景和目标工程背景：给定需要进行穿越的两个地点，地下埋深等相关参数。
工程目标：实现在给定深度和路径的情况下，实现地下穿越施工，确保工程质量和安全。
二、方案设计1.地质勘察：在进行水平定向钻穿越施工前，必须对工程区进行地质勘察，以获取地下岩土的情况以及可能存在的障碍物，如岩层、河沟等。
根据地质勘察结果，在设计施工路径时要避开这些障碍物区域，确保施工安全。
2.设计施工路径：在了解地下情况后，需要进行施工路径的设计。
根据给定的地下埋深和穿越目标，确定施工起点和终点，并根据地下情况设计最佳的施工路径。
在设计路径时，要尽可能避开障碍物和地下管线等其他设施，同时确保施工路径的稳定性和可行性。
3.钻探井设计：针对不同的地下情况，需要设计相应的钻探井。
钻探井是用于钻孔的基础设施，可以提供支撑和稳定的作用。
根据地下岩土的性质和要求的穿越路径，设计钻探井的形状、深度和直径等参数，确保钻孔施工的顺利进行。
4.钻头选择：根据不同的地下岩土特性，选择合适的钻头。
常见的钻头有钻头和导向钻头。
普通钻头用于穿越一般的土层和岩石，而导向钻头则用于在较硬的岩层中进行方位控制和导向。
5.钻孔施工：根据设计的施工路径、钻探井和钻头的选择，进行钻孔的施工。
具体的钻孔施工过程包括以下几个步骤：a.定位设备设置：根据施工路径，定位设备设置在起点位置，确保钻孔准确。
b.钻孔机操作：根据钻孔井的位置和深度要求，安装钻孔机，并进行钻孔施工。
c.钻孔过程中的控制：钻孔过程中需要进行方位控制和导向，确保钻孔路径的准确性。
d.施工过程的监测：在钻孔过程中，需要对钻探井、钻头和钻孔路径进行监测，确保施工的正常进行。
6.穿越管道施工：在完成钻孔后，需要进行管道的穿越施工。
具体的穿越管道施工包括以下几个步骤：a.钻孔井准备：将钻孔井清理干净，并做好防塌处理，确保施工环境的安全。
b.管道安装：根据设计要求，将需要穿越的管道沿钻孔路径进行安装。
水平定向钻穿越高速公路施工方案在现代城市建设过程中，高速公路的建设不仅对于城市交通起到了至关重要的作用，而且对于周边环境的影响也愈发显著。
在高速公路建设过程中，遇到需要进行水平定向钻穿越的情况并不少见，这种情况的处理需要谨慎且专业的方案。
下面将介绍一种水平定向钻穿越高速公路的施工方案。
1. 项目背景在城市高速公路建设过程中，有时需要对高速公路下方进行管线布置或其他工程施工，此时如果直接在地面上进行施工会对交通造成影响，因此需要采用水平定向钻穿越的方式进行施工。
2. 方案设计2.1 钻孔设计首先需要根据工程需要确定水平定向钻孔的位置和深度。
钻孔的位置应该尽量避开高速公路主干道，同时需要确保穿越的位置符合工程设计要求。
钻孔深度通常应该足够保证管线能够安全穿越高速公路。
2.2 钻头选择在水平定向钻穿越高速公路时，需要选择合适的钻头。
钻头的选择应考虑地质条件和管线要求等因素，确保钻孔施工的顺利进行。
2.3 钻孔施工在确定了钻孔位置和钻头后，就可以进行钻孔施工。
施工过程中需要注意监测钻孔方向和深度，确保钻孔不偏离设计要求。
3. 安全保障在水平定向钻穿越高速公路的施工过程中，安全是首要考虑的因素。
施工前需要对工程周边进行全面评估，建立安全防护设施，保障施工人员和过往车辆的安全。
4. 施工效果经过水平定向钻穿越高速公路的施工，可以实现对管线或其他设施的安全布置，并且减少对交通的影响。
合理施工设计和严格控制过程，可以保证施工效果的质量和安全。
结语水平定向钻穿越高速公路是一项复杂的工程，需要充分的施工准备和严谨的操作，以确保工程顺利进行并达到预期效果。
希望本方案能为相关施工提供一定的参考和指导。
燃气管道水平定向钻穿越的设计要点1.水平定向钻穿越技术概述及优势1.1水平定向钻敷管技术概述水平定向钻敷管技术是管道敷设中的一种新型技术，采用非开挖方式，利用水平定向钻机在不同深度以及不同地层的环境下进行钻进，并结合导向仪达到精准的设计位置。
在施工中可按照预先设定的轨迹钻取一个导向孔，再将扩孔器安装在导向孔出口端的钻杆头部，进行扩孔处理。
扩孔达到一定的标准后，将管道、旋转接头以及拉管头连接在扩孔器的后端，进行回拉敷设地下管道。
1.2水平定向钻敷管技术的优势该项技术较传统的管道敷设技术有以下几点优势：①缩短了施工进度，运用该技术进行管道敷设可实现较长的穿越长度和较大的深度，施工速度较快。
②提高了施工质量，导向精准，不仅具有较高的效率，还对施工的质量具有一定的保障。
③确保了施工的安全性，运用该技术规避了传统施工过程中施工难的问题，也有效降低了施工中安全事故的发生率。
④不损坏地面构筑物，不影响交通、航运，减少环境污染，而且工程造价低，有显著的社会效益和经济效益。
2.燃气管道水平定向钻设计前期的相关要求在水平定向钻设计前期，设计单位应严格按照《城市燃气设计规范》、《输气管道设计规范》、《岩土工程勘察规范》等提出工程测量及地质钻探方面的相关要求。
1）要求提供的平面地形图的比例为1：500或1：1000，断面图的竖向比例为1：100或1：200，纵向比例为1：500或1：1000。
2）要求提供管线穿越段的地质勘探报告，包含水文地质、岩土力学指标、地质断面图、柱状图等资料。
在给地勘单位布置勘测钻孔点时，一般可取管道中心两侧约20～30cm处，每50m交叉布置。
若遇到环境复杂的土质条件，可适当增加钻探孔的密度。
勘探钻孔分为控制钻孔及一般钻孔，控制钻孔一般占勘探钻孔总数的1/2～2/3。
勘探钻孔的深度一般可取河床底或路面下20m，确保大于管道敷设深度的10m。
3）要求提供管线穿越段的物探资料，例如已建管道和其他埋设物的位置及标高等，物探结果需反映在平面图及纵断面图上，为定向钻的穿越轨迹提供设计依据。
目录第一章编制及施工依据 (2)第二章工程概况 ............................................................................................................................. 错误！未定义书签。
2.1工程概况............................................................................................................................... 错误！未定义书签。
2.2穿越点位置.......................................................................................................................... 错误！未定义书签。
2.3穿越主要技术参数............................................................................................................ 错误！未定义书签。
2.4工程地质............................................................................................................................... 错误！未定义书签。
2.5主要工程量.......................................................................................................................... 错误！未定义书签。
非开挖穿越工程水平定向钻施工方案重庆蜀能通建筑工程有限公司二0一八年三月二十四日第一章编制依据一、施工方案编制主要依据1、根据现场勘查确定点位2、施工地区的水文、地质勘查资料3、相关的技术标准、规范和规程（达到给水要求）《水平定向钻进管线铺设工程技术规范》(CSTT）4、施工场地现况调查第二章工程概况一、工程基本概况本工程电力管道铺设，管径为PE160管（3孔)。
为了确保工程的顺利进行，我们建议对本次施工的地质条件进行工程地质堪探，提供行之有效的科学依据，才能高质量，高标准的按时完成施工任务.根据现场察看我们经研究制定如下施工方案：1、本工程根据场地地形、水文、河道及周边地质条件及穿越管道曲率半径，为保证电力管道的回拖，并将电力管道稳定埋设在底，设计入地角—25度,出土角为+25度。
2、拟选的定向穿越方案将根据现场的具体位置选择钻机摆放场地，达到最佳位置作为出土点场地.入土和出土两侧各挖一个泥浆储存坑。
第三章工程特点一、工程施工区域复杂，加大管理难度施工中需在场内建设工作坑,电力管道需从地下穿越，规划的管道拉管长度为120米左右,拉管距离较长，工程要求精准。
施工时加大测量控制的力度.本工程施工要求“精、准、快”：（1) 工程管理人员精力充沛、年富力强，施工人员素质高。
(2) 施工要求高,追求一流质量.(3) 遇有突发事情或有现况不符情况迅速反馈，及时与设计、监理、建设单位联系,能迅速作出合理的应对措施。
二、牵引施工采取非开挖施工方案即水平钻机钻孔牵引管道的施工方法。
该工程涉及面广，如何确保工程质量,确保施工安全是本工程重点控制的一方面.水平导向钻进法，它的主要特点是，可根据预先设计好的铺管线路驱动装有契形钻头的钻杆从地面钻入，地面仪器接收由地下钻头内传送器发出的信息，控制钻头按照预定的方向绕过地下障碍物直达目的地，然后卸下钻头换装适当尺寸和特殊类型的回程扩大器，使之能够在拉回钻杆的同时将钻孔扩大至所需直径，并将需要铺装的管线同时返程牵回钻孔入口处.在整个工作中，特别的混合机组提供的钻孔混合液不断地从钻头的钻口嘴喷出,用以润滑钻头，钻杆和加固钻道，以提高整个工程的工作效率.第四章施工部署优质完成工程是建设单位要求的，更是我公司所追求的.为了达到上述目的，必须加强有力的组织保证体系，我公司决定按现代化的组织形式，成立非开挖穿越工程项目部,在项目经理统一领导下,设立机械化施工班组,现场设专职安全员。
