填料塔的流体力学实验数据处理参考

五、实验数据记录及处理
塔径Ф = 100 mm 填料层总高度2000 mm 填料名称：金属丝网波纹θ环乱堆填料室温：20℃
4.液体流量在600L/h下的实验数据记录
作图得：
液体流量200L/h时，未观察到液泛现象，400L/h时，当空气流量大于25.0 m3·h-1时，有明显的液泛现象，此时压降约为1570Kpa。

600L/h时，空气流量在20.0m3·h-1以上，有液泛出现，此时压降为4190Kpa；而在800L/h时，空气流量大于19.0 m3·h-1就出现液泛，此时压降约为3900Kpa。

六、思考题
1.实验过程中，为什么要在填料塔塔底设有液封？液封高度如何确定？
液封的目的是保证塔内的操作压强。

液封设置时： U形管作液封时，为防止管顶部积存气体，影响液体排放，应在最高点处设置放空阀或设置与系统相连接的平衡管道。

液封高度大于吸收塔内相对压力*1.1（视正负压确定方向）。

填料吸收塔实验【实验目的】1. 了解填料吸收塔的结构和流体力学性能。

2. 学习填料吸收塔传质能力和传质效率的测定方法。

【实验内容】1 •测定填料层压强降与操作气速的关系，确定填料塔在某液体喷淋量下的液泛气速。

2•采用水吸收二氧化碳，空气解吸水中二氧化碳，测定填料塔的液侧传质膜系数和总传质系数。

【实验原理】1 •气体通过填料层的压强降压强降是塔设计中的重要参数，气体通过填料层压强降的大小决定了塔的动力消耗。

压强降与气液流 量有关，不同喷淋量下的填料层的压强降△ P 与气速u 的关系如图6-1-1所示：L 3> L 2 > L 1图6-1-1填料层的△ P 〜u 关系当无液体喷淋即喷淋量 L o =O 时，干填料的△ P 〜u 的关系是直线，如图中的直线0。

当有一定的喷淋量时，△ P 〜u 的关系变成折线，并存在两个转折点，下转折点称为“载点” ，上转折点称为“泛点”。

这两个转折点将△ P 〜u 关系分为三个区段：恒持液量区、载液区与液泛区。

2 •传质性能吸收系数是决定吸收过程速率高低的重要参数，而实验测定是获取吸收系数的根本途径。

对于相同的 物系及一定的设备(填料类型与尺寸)，吸收系数将随着操作条件及气液接触状况的不同而变化。

(1)膜系数和总传质系数根据双膜模型的基本假设，气相侧和液相侧的吸收质A 的传质速率方程可分别表达为L o =arK Hr△气膜G A = k g A( P A - p Ai)(6-1-7) 液膜 G A 二 k i A(C Ai - C A )式中：G A — A 组分的传质速率，kmoI s J ； 2A —两相接触面积，m ；P A —气侧A 组分的平均分压，Pa ; P Ai —相界面上A 组分的平均分压，Pa ； C A —液侧A 组分的平均浓度，kmol m C Ai —相界面上A 组分的浓度kmol m "k g —以分压表达推动力的气侧传质膜系数，kmol m^ s J Pa图6-1-2双膜模型的浓度分布图图6-1-3填料塔的物料衡算图以气相分压或以液相浓度表示传质过程推动力的相际传质速率方程又可分别表达为m s'。

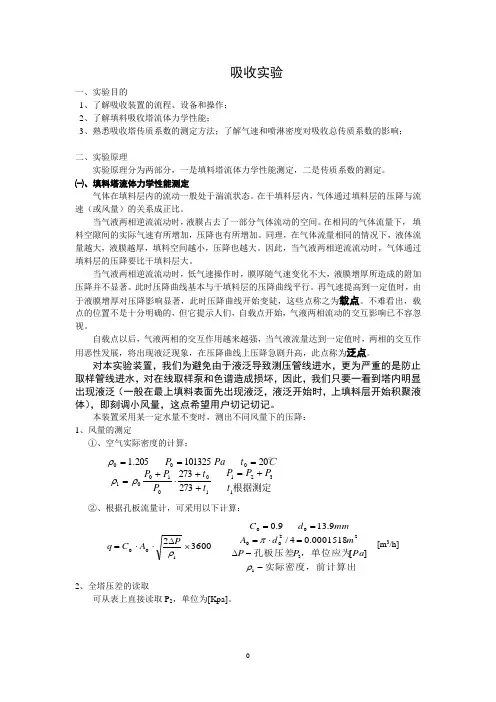

填料吸收塔流体力学性能测定一、实验目的1.了解吸收过程的流程、设备结构，并掌握吸收操作方法。

2.在不同空塔气速下，观察填料塔中流体力学状态。

测定气体通过填料层的压降与气速的关系曲线。

3.了解填料塔的液侧传质膜系数、总传质系数的测定方法。

4.通过实验了解ΔP—u曲线和传质系数对工程设计的重要意义。

二、实验原理吸收塔中填料的作用主要是增加气液两相的接触面积，而气体在通过填料层时，由于有局部阻力和摩擦阻力而产生压强降。

填料塔的流体力学特性是吸收设备的重要参数，它包括压强降和液泛规律。

测定填料塔的流体力学特性是为了计算填料塔所需动力消耗和确定填料塔的适宜操作范围，选择适宜的气液负荷，因此填料塔的流体力学特性是确定最适宜操作气速的依据。

气体通过干填料（L=0）时，其压强降与空塔气速之间的函数关系在双对数坐标上为一直线，如图中AB线，其斜率为1.8～2。

当有液体喷淋时，在低气速时，压强降和气速间的关联线与气体通过干填料时压强降和气速间的关联线AB线几乎平行，但压降大于同一气速下干填料的压降，如图中CD段。

随气速的进一步增加出现载点（图中D 点），填料层持液量开始增大，压强降与空塔气速的关联线向上弯曲，斜率变大，如图中DE段。

当气速增大到E点，填料层持液量越积越多，气体的压强几乎是垂直上升，气体以泡状通过液体，出现液泛现象，此点E称为泛点。

图1 填料层的ΔP～u关系26氨压力表 27缓冲罐 28转子流量计 29表压计 30闸阀图2 吸收实验装置流程图空气由风机1供给，阀2用于调节空气流量（放空法），阀2开大，空气入塔流量减少。

这是因为容积式风机不能用启闭出口阀门来调节空气流量的缘故，当然，如果采用离心式风机，也可不用这种调节方法。

在气管中空气与氨混合入塔，经吸收后排出，出口处有尾气调压阀9，这个阀在不同的流量下能自动维持一定的尾气压力（约90至130mmH2O柱），作为尾气通过分析器的推动力。

水经总阀15进入水过滤减压器16，经调节阀17及流量计18入塔，水过滤减压器一方面滤去水中铁锈和污泥，另方面能自动稳定压力，以消除自来水压力波动引起的流量波动。

五、实验数据记‎录与处理1、实验数据的‎记录塔内径10‎00mm 填料高度0‎.8m 填料名称：拉西环室温：20℃1.1、干填料塔下‎的实验数据‎记录实验次数空气流量/m3*h-1空气温度/℃空气压力/KPa孔板压降/KPa水温度/℃全塔压降/KPa1 7 27.7 0.36 0.28 20.2 0.122 9 27.5 0.52 0.43 20.2 0.153 11 27.4 0.68 0.58 20.1 0.194 13 27.7 0.86 0.75 20.0 0.225 15 27.8 1.07 0.94 20.1 0.276 17 27.9 1.28 1.15 20.1 0.317 19 28.1 1.53 1.38 20.1 0.368 21 28.4 1.8 1.64 20.0 0.419 23 28.6 2.07 1.9 20.0 0.4610 25 28.8 2.38 2.19 20.0 0.5211 27 29.3 2.72 2.51 20.0 0.5912 29 29.5 3.08 2.85 20.0 0.6613 31 29.8 3.48 3.22 20.0 0.73 1.2、在水流量为‎50L/h下的填料‎塔的实验数‎据记录实验次数空气流量/m3*h-1空气温度/℃空气压力/KPa孔板压降/KPa水温度/℃全塔压降/KPa1 7 27.3 0.39 0.27 12.9 0.172 9 27.4 0.58 0.41 12.9 0.243 11 27.4 0.8 0.58 13 0.314 13 27.6 1.02 0.74 13 0.385 15 27.8 1.27 0.94 13 0.476 17 28 1.53 1.14 13 0.567 19 28.2 1.82 1.36 13 0.678 21 28.4 2.15 1.63 13 0.779 23 28.6 2.53 1.9 13 0.9210 25 28.9 2.91 2.18 13 1.0611 27 29.2 3.37 2.51 13 1.2412 29 29.4 3.85 2.85 13 1.4413 31 29.7 4.38 3.22 13 1.64 1.3、在水流量为‎70L/h下的填料‎塔的实验数‎据记录实验次数空气流量/m3*h-1空气温度/℃空气压力/KPa孔板压降/KPa水温度/℃全塔压降/KPa1 4 28.2 0.2 0.12 13 0.12 5 27.8 0.26 0.17 13 0.123 6 27.7 0.32 0.21 13 0.144 7 27.6 0.39 0.26 13 0.175 8 27.6 0.49 0.34 12.9 0.26 9 27.6 0.58 0.41 13 0.247 10 27.7 0.71 0.5 13 0.288 11 27.8 0.8 0.57 12.9 0.329 12 27.9 0.92 0.66 13 0.3610 13 28 1.03 0.75 13 0.411 14 28.1 1.14 0.83 12.9 0.4412 15 28.2 1.26 0.92 12.9 0.4813 16 28.3 1.41 1.03 12.9 0.5314 17 28.4 1.56 1.14 13 0.5915 18 28.5 1.68 1.25 12.9 0.6216 19 28.6 1.85 1.38 13 0.6917 20 28.7 2.02 1.49 13 0.7618 21 28.8 2.21 1.63 12.9 0.8319 22 29.1 2.38 1.75 12.9 0.8820 23 29.2 2.58 1.9 12.9 0.9721 24 29.3 2.77 2.04 13 1.0522 25 29.4 3 2.2 13 1.1523 26 29.5 3.24 2.35 12.9 1.2624 27 29.9 3.46 2.5 13 1.3525 28 30 3.73 2.66 13 1.4826 29 30.1 4.04 2.85 13 1.6327 30 30.6 4.33 3 13 1.7828 31 30.8 4.66 3.21 13 1.9529 32 31.1 5 3.4 13 2.1230 33 31.2 5.27 3.64 13 2.152、实验数据的‎处理2.1干填料塔‎与水流量为‎50L/h的实验数‎据处理2.2 水流量为7‎0L/h时填料塔‎的实验数据‎处理实验次数Δp/z v/A lg(Δp/z)lg(v/A) 实验次数Δp/z v/A lg(Δp/z)lg(v/A)1 0.125 0.142 -0.903 -0.849 16 0.863 0.672 -0.064 -0.1722 0.150 0.177 -0.824 -0.752 17 0.950 0.708 -0.022 -0.1503 0.175 0.212 -0.757 -0.673 18 1.038 0.743 0.016 -0.1294 0.213 0.248 -0.673 -0.606 19 1.100 0.779 0.041 -0.1095 0.250 0.283 -0.602 -0.548 20 1.213 0.814 0.084 -0.0896 0.300 0.319 -0.523 -0.497 21 1.313 0.849 0.118 -0.0717 0.350 0.354 -0.456 -0.451 22 1.438 0.885 0.158 -0.0538 0.400 0.389 -0.398 -0.410 23 1.575 0.920 0.197 -0.0369 0.450 0.425 -0.347 -0.372 24 1.688 0.955 0.227 -0.02010 0.500 0.460 -0.301 -0.337 25 1.850 0.991 0.267 -0.00411 0.550 0.495 -0.260 -0.305 26 2.038 1.026 0.309 0.01112 0.600 0.531 -0.222 -0.275 27 2.225 1.062 0.347 0.02613 0.663 0.566 -0.179 -0.247 28 2.438 1.097 0.387 0.04014 0.738 0.602 -0.132 -0.221 29 2.650 1.132 0.423 0.05415 0.775 0.637 -0.111 -0.196 30 2.688 1.168 0.429 0.0673、实验结果在双对数坐‎标系中以l‎g(Δp/z)为纵坐标，以lg(v/A)为横坐标绘‎制在以上三‎种不同情况‎下的图形如‎下：图2、填料塔-氧解吸实验‎流程1、氧气钢瓶2、减压阀3、氧气缓冲罐‎4、氧气流量计‎5、水缓冲罐6、水流量调节‎阀7、水流量计8、涡轮流量计‎9、氧气吸收柱‎ 10、风机 11、空气缓冲罐‎ 12、空气流量调‎节阀 13、空气流量计‎ 14、计前压差计‎ 15、全塔压差计‎ 16、孔板流量计‎ 17、富氧水取样‎口 18、氧气解吸塔‎ 19、贫氧水取样‎口。

一、实验目的1、了解填料塔的结构及填料特性2、熟悉气液两相在填料层内的流动3、测定干填料及不同液体喷淋密度下的填料的压降与空塔速度的关系曲线二、实验原理填料塔是一种应用普遍，结构简单的企业传质设备。

当气体自下而上，液体自上而下流经必然高度的填料层时，将气体通过此填料层的压降和空塔气速在双对数坐标上作图，并以液体的喷洒量q(L)为参数，可取得如图1所示曲线。

图中最下一条直线代表气体流经没有液体喷淋的干填料层的情形。

直线斜率为～，即压降与空塔气速的～次方成正比，这时压降要紧用来克服流经填料层的形体阻力。

当填料塔内有液体喷淋时，由于表面张力的作用，液体将使填料的内外表面润湿，形成一层液膜，占据一部份空间；但气体逆流流动时，液膜使气体流道截面减小，提高了气体在填料层的实际流速。

同时，由于液体在塔顶喷淋，从上而下流动，与自下而上流动的气体在同一流道内流过，气体对液体产生一部份曳力，阻碍液体往下流动，使液膜增厚。

因此气液两相逆流流动时，填料层对气体产生的压降比气体通过干填料床层时要大得多。

压降～流速曲线可分为三个区域：⑴在较低的气体流速下，气液两相彼此干挠少，填料层表面上附有液膜，使床层的孔隙减少，但压降与气体流速仍然遵循1.82.0Pv Z∆∝的关系。

⑵当气速增加到某一值时，由于上升气流与下降液体间的摩擦力增大，开始阻碍液体的下流，以致于填料层内的持液量随气速的增加而增加，此种现象称为拦液现象。

开始拦液时的空塔气速称为载点气速，进入载液区后，压降曲线斜率增大（>～）。

⑶继续增大气速，达到某一值时，气、液间的摩擦力完全阻止液体向下流动，填料层的压力降急剧升高。

由于床层中液体的积存，显现液泛现象，液体由分散相变成持续相，气体由持续相变成份散相，气体以鼓泡形式通过液体。

由ΔP/Zv图1 填料塔压降和空塔气速的关系曲线载液区转变成液泛区时的气体流速称为泛点气速。

填料塔的设计应保证在空塔气速低于泛点气速下操作；若是要求压降很稳固，那么宜在载液区工作。

实验八填料塔流体力学特性曲线测定一、实验目的1.了解填料吸收塔的结构和吸收操作流程；2. 测定不同喷林密度下气体流速和压强降的关系曲线；3. 测定不同不同喷林密度下的载点和泛点气速；4. 观察持液和液泛现象。

二、实验装置图1所示装置用于测定填料塔流体力学特性时，关停CO2管路即可。

填料塔是一内径为90mm的塔体，塔内装填填料采用φ8×6mm瓷拉西环，水由水泵输送，流经转子流量计至塔顶，从塔顶喷林而下，最后从塔底流回水槽。

空气由风机吸入，风机为旋涡风机，输入功率为250W，转速为2800/min,风压为10.5KPa,风量为26m3/h。

通过转子流量计后到进口管，最后在塔顶排空。

空气和水的流量均由转子流量计测量，通过床层的压强降由差压计测定。

图1填料塔流体力学特性曲线测定工艺流程图填料塔流体力学特性包括压强降和液泛规律。

计算填料塔需用动力时，必须知道压强降的大小。

而确定吸收塔的气、液负载量时，则必须了解液泛的规律，所以测量流体力学性能是吸收实验的一项内容。

实验可用空气与水进行。

在各种喷淋量下，逐步增大气速，记录必要的数据直至刚出现液泛时止。

测量结果经整理后标绘在双对数坐标纸上。

气体通过填料层时压降ΔP与气速u及填料特性（形状，尺寸）有关：ΔP∝u1.5～2.0（u空塔气速）。

气液两相逆流通过填料层时，气体的压降ΔP除与气速u和填料特性有关外，还取决于喷淋密度等因素。

在一定喷淋密度下，当气速较小时ΔP∝u1.5～2.0但比无喷淋时的ΔP值高。

当气速增加到一定值时。

气液间的摩擦力开始牵制液体向下流动。

液膜增厚，气流通道变小。

阻力增加较快，此时㏒ΔP～㏒u关系曲线上出现一个拐点，称为泛点。

当喷淋密度增加时，压力降增加，载点与泛点的气速下降。

一般填料塔的设计均应在泛点以下操作。

（对于一般乱堆填料当每米高的填料层压降值为200～250mmH2o左右时即产生液泛）。

如果要求压降很稳定。

则宜在载点以下，但因为很多场合下没有明显载点，难以准确确定之。

填料吸收塔实验报告篇一：填料吸收塔实验报告填料吸收塔一、实验目的1．熟悉填料吸收塔的构造和操作。

2．测定气体通过干湿填料塔的压力降，进一步了解填料塔的流体力学特征。

3．测定填料吸收塔的吸收传质系数。

二、实验原理填料吸收塔一般要求控制回收率越高越好。

填料塔为连续接触式的气液传质设备，填料塔操作时液体从塔顶经分布器均匀喷洒至塔截面上，沿填料表面下流经塔底出口管排出，气体从支承板下方入口管进入塔内，在压力的作用下自下而上的通过填料层的空隙而由塔顶气体出口管排出。

填料层内气液两相成逆流流动，在填料表面的气液界面上进行传质，因此两相组成沿塔高边缘变化，由于液体在填料中有倾向塔壁的流动，故当填料层较高时，常将其分为若干段，在两段之间设置液体再分布装置，以利于流体的重新均匀分布。

填料的作用：1．增加气液接触面积。

满足（1）80%以上的填料润湿；（2）液体为分散相，气体为连续相。

2．增加气液接触面的流动。

满足（1）合适的气液负荷；（2）气液逆流。

三、实验步骤(1)将液体丙酮用漏斗加入到丙酮汽化器，液位高度约为液体计高度的2/3以上。

(2)关闭阀V3,向恒压槽送水，以槽内水装满而不溢出为度,关闭阀V5。

(3)启动空气压缩机，调节压缩机使包内的气体达到0.05~0.1Mpa时，打开V2，然后调节气动压力定值器，使进入系统的压力恒定在0.03Mpa。

(4)打开V4，调节空气流量（400L/H~500L/H）; 打开V6，调节空气流量(5)室温大于15℃时，空气不需要加热，配制混合气体气相组成y1在12%~14%mol左右；若室内温度较低，可预热空气，使y1达到要求。

(6)要改变吸收剂温度来研究其对吸收过程的影响，则打开液体加热电子调节器，温度t3 (7)各仪表读数恒定5min以后，既可记录或取样分析有关数据，再按预先设计的试验方案调节有关参数。

(8)A1为取样测y1; A2为取样测y2;(9)阀V10为控制塔底液面高度，以保证有液封。

实验6 填料吸收塔实验报告第四组成员：王锋，郑义，刘平，吴润杰一、 实验名称填料吸收塔实验 二、 实验目的1、 了解填料吸收塔的构造并实际操作。

2、 了解填料塔的流体力学性能。

3、 学习填料吸收塔传质能力和传质效率的测定方法。

三、实验内容测定填料层压强降与操作气速的关系曲线，并用ΔP/Z —u 曲线转折点与观察现象相结合的办法，确定填料塔在某液体喷淋量下的液泛气速。

四、实验原理1.气体通过填料层的压强降压强降是塔设计中的重要参数，气体通过填料层压强降的大小决定了塔的动力消耗。

压强降与气液流量有关，不同喷淋量下填料层的压强降ΔP 与空塔气速u 的关系如下图所示：u , m/s123L 3L 2L 1L 0 =＞＞0图6-1 填料层的ΔP ～u 关系当无液体喷淋即喷淋量L0=0时，干填料的ΔP ～u 的关系是直线，如图中的直线0。

当有一定的喷淋量时，ΔP ～u 的关系变成折线，并存在两个转折点，下转折点称为“载点”，上转折点称为“泛点”。

这两个转折点将ΔP ～u 关系分为三个区段：恒持液量区、载液区与液泛区。

五、实验装置和流程图6-2 填料吸收塔实验装置流程图1-风机、2-空气流量调节阀、3-空气转子流量计、4-空气温度、5-液封管、6-吸收液取样口、7-填料吸收塔、8-氨瓶阀门、9-氨转子流量计、10-氨流量调节阀、11-水转子流量计、12-水流量调节阀、13-U型管压差计、14-吸收瓶、15-量气管、16-水准瓶、17-氨气瓶、18-氨气温度、20-吸收液温度、21-空气进入流量计处压力实验流程示意图见图一,空气由鼓风机1送入空气转子流量计3计量,空气通过流量计处的温度由温度计4测量,空气流量由放空阀2调节,氨气由氨瓶送出,•经过氨瓶总阀8进入氨气转子流量计9计量,•氨气通过转子流量计处温度由实验时大气温度代替。

其流量由阀10调节5,然后进入空气管道与空气混合后进入吸收塔7的底部,水由自来水管经水转子流量计11,水的流量由阀12调节,然后进入塔顶。

实验八填料吸收塔流体力学性能测定一、实验目的1.了解吸收过程的流程、设备结构；2.在不同空塔气速下，观察填料塔中流体力学状态。

测定气体通过填料层的压降与气速的关系曲线。

3. 通过实验了解ΔP—u曲线和传质系数对工程设计的重要意义。

二、实验原理吸收塔中填料的作用主要是增加气液两相的接触面积，而气体在通过填料层时，由于有局部阻力和摩擦阻力而产生压强降。

填料塔的流体力学特性是吸收设备的重要参数，它包括压强降和液泛规律。

测定填料塔的流体力学特性是为了计算填料塔所需动力消耗和确定填料塔的适宜操作范围，选择适宜的气液负荷，因此填料塔的流体力学特性是确定最适宜操作气速的依据。

气体通过干填料（L=0）时，其压强降与空塔气速之间的函数关系在双对数坐标上为一直线，如图中AB线，其斜率为1.8～2。

当有液体喷淋时，在低气速时，压强降和气速间的关联线与气体通过干填料时压强降和气速间的关联线AB线几乎平行，但压降大于同一气速下干填料的压降，如图中CD段。

随气速的进一步增加出现载点（图中D点），填料层持液量开始增大，压强降与空塔气速的关联线向上弯曲，斜率变大，如图中DE段。

当气速增大到E点，填料层持液量越积越多，气体的压强几乎是垂直上升，气体以泡状通过液体，出现液泛现象，此点E称为泛点。

图1 填料层的ΔP～u关系调压阀调节阀18水流量计19压差计20塔顶表压计21表压计22温度计23氨瓶24氨瓶阀25氨自动减压阀26氨压力表27缓冲罐28转子流量计29表压计30闸阀图2实验装置流程图空气由风机1供给，阀2用于调节空气流量（放空法），阀2开大，空气入塔流量减少。

这是因为容积式风机不能用启闭出口阀门来调节空气流量的缘故，当然，如果采用离心式风机，也可不用这种调节方法。

在气管中空气与氨混合入塔，经吸收后排出，出口处有尾气调压阀9，这个阀在不同的流量下能自动维持一定的尾气压力（约90至130mmH2O柱），作为尾气通过分析器的推动力。

填料塔流体力学性能测定实验报告化原实验报告-填料塔流体力学性能扬州大学化工原理实验报告班级姓名学号实验日期同组人姓名指导教师实验名称填料塔流体力学特性及吸收传质系数的测定一、实验预习1. 实验目的2. 实验原理3. 写出下图所示的实验流程示意图中各编号所代表的设备、仪器或仪表的名称。

填料塔吸收实验流程示意图4. 简述实验所需测定的参数及其测定方法5. 实验操作要点二、实验数据表（一）原始数据表1. 填料塔液体力学实验测定记录指导教师（签字）2. 体积吸收系数测定记录指导教师（签字）（二）数据处理结果1. 填料塔液体力学实验（1）水流量：（2）水流量：（3）水流量： 2. 体积吸收系数三、计算举例（并绘制填料塔压降与空塔气速关系图）篇二：填料塔流体力学性能测定五、实验数据记录与处理1、实验数据的记录塔内径填料高度填料名称：拉西环室温： 1.1、干填料塔下的实验数据记录实验次数 1 2 3 4 5 6 7 8 9 10 11 12 131.2、在水流量为50L/h下的填料塔的实验数据记录实验次数 1 2 3 4 5 6 7 8 9 10 11 12 13空气流量/m3*h-1 7 9 11 13 15 17 19 21 23 25 27 29 31 空气温度/℃27.7 27.5 27.4 27.7 27.8 27.9 28.1 28.4 28.6 28.8 29.3 29.5 29.8 空气压力/KPa 0.36 0.52 0.68 0.86 1.07 1.28 1.53 1.8 2.07 2.38 2.72 3.08 3.48 孔板压降/KPa 0.28 0.43 0.58 0.75 0.94 1.15 1.38 1.64 1.9 2.19 2.51 2.85 3.22 水温度/℃20.2 20.2 20.1 20.0 20.1 20.1 20.1 20.0 20.0 20.0 20.0 20.0 20.0 全塔压降/KPa 0.12 0.15 0.19 0.22 0.27 0.31 0.36 0.41 0.46 0.52 0.59 0.66 0.73 空气流量/m3*h-1 7 9 11 13 15 17 19 21 23 25 27 29 31 空气温度/℃27.3 27.4 27.4 27.6 27.8 28 28.2 28.4 28.6 28.9 29.2 29.4 29.7 空气压力/KPa 0.39 0.58 0.8 1.02 1.27 1.53 1.82 2.15 2.53 2.91 3.37 3.85 4.38 孔板压降/KPa 0.27 0.41 0.58 0.74 0.94 1.14 1.36 1.63 1.9 2.182.51 2.853.22 水温度/℃12.9 12.9 13 13 13 13 13 13 13 13 13 13 13 全塔压降/KPa 0.17 0.24 0.31 0.38 0.47 0.56 0.67 0.77 0.92 1.06 1.24 1.44 1.64 1.3、在水流量为70L/h下的填料塔的实验数据记录实验次数 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30空气流量/m3*h-1 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 空气温度/℃28.2 27.8 27.727.6 27.6 27.6 27.7 27.8 27.9 28 28.1 28.2 28.3 28.4 28.5 28.6 28.728.8 29.1 29.2 29.3 29.4 29.5 29.9 30 30.1 30.6 30.8 31.1 31.2 空气压力/KPa 0.2 0.26 0.32 0.39 0.49 0.58 0.71 0.8 0.92 1.03 1.14 1.26 1.41 1.56 1.68 1.85 2.02 2.21 2.38 2.58 2.77 3 3.24 3.46 3.73 4.04 4.33 4.66 5 5.27 孔板压降/KPa 0.12 0.17 0.21 0.26 0.34 0.41 0.5 0.57 0.66 0.75 0.83 0.92 1.03 1.14 1.25 1.38 1.49 1.63 1.75 1.9 2.04 2.2 2.35 2.5 2.66 2.85 3 3.21 3.4 3.64 水温度/℃13 13 13 13 12.9 13 13 12.9 13 13 12.9 12.9 12.9 13 12.9 13 13 12.9 12.9 12.9 1(转载于: 写论文网:填料塔流体力学性能测定实验报告)3 13 12.9 13 13 13 13 13 13 13 全塔压降/KPa 0.1 0.12 0.14 0.17 0.2 0.24 0.28 0.32 0.36 0.4 0.44 0.48 0.53 0.59 0.62 0.69 0.76 0.83 0.88 0.97 1.05 1.15 1.26 1.35 1.48 1.63 1.78 1.95 2.12 2.15 2、实验数据的处理2.1干填料塔与水流量为50L/h的实验数据处理2.2 水流量为70L/h时填料塔的实验数据处理实验次数 1 2 3 45 6 7 8 9 10 11 12 13 14 15Δp/z 0.125 0.150 0.175 0.213 0.250 0.300 0.350 0.400 0.450 0.500 0.550 0.600 0.663 0.738 0.775v/A 0.142 0.177 0.212 0.248 0.283 0.319 0.354 0.389 0.425 0.460 0.495 0.531 0.566 0.602 0.637 lg(Δp/z) -0.903 -0.824 -0.757 -0.673 -0.602 -0.523 -0.456 -0.398 -0.347 -0.301 -0.260 -0.222 -0.179 -0.132 -0.111 lg(v/A) -0.849 -0.752 -0.673 -0.606 -0.548 -0.497 -0.451 -0.410 -0.372 -0.337 -0.305 -0.275 -0.247 -0.221 -0.196 实验次数16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 Δp/z 0.8630.950 1.038 1.100 1.213 1.313 1.438 1.575 1.6881.8502.038 2.225 2.438 2.650 2.688 v/A 0.672 0.7080.743 0.779 0.814 0.849 0.885 0.920 0.955 0.9911.026 1.062 1.097 1.132 1.168 lg(Δp/z) -0.064 -0.022 0.016 0.041 0.084 0.118 0.158 0.197 0.227 0.267 0.309 0.347 0.387 0.423 0.429 lg(v/A) -0.172 -0.150 -0.129 -0.109 -0.089 -0.071 -0.053 -0.036 -0.020 -0.004 0.011 0.026 0.040 0.054 0.067 3、实验结果在双对数坐标系中以lg(Δp/z)为纵坐标，以lg(v/A)为横坐标绘制在以上三种不同情况下的图形如下：图2、填料塔-氧解吸实验流程1、氧气钢瓶2、减压阀3、氧气缓冲罐4、氧气流量计5、水缓冲罐6、水流量调节阀7、水流量计8、涡轮流量计9、氧气吸收柱10、风机11、空气缓冲罐12、空气流量调节阀13、空气流量计14、计前压差计15、全塔压差计16、孔板流量计17、富氧水取样口18、氧气解吸塔19、贫氧水取样口篇三：实验9 填料塔流体力学特性测定实验实验9 填料塔流体力学特性测定实验一、计划学时4学时二、实验目的1．了解填料塔的结构及填料特性；2．观察填料塔的操作状态； 3．测定填料塔的流体力学特性，从而确定吸收适宜操作条件。

填料塔流体力学特性与吸收系数的测定一、实验目的：1．观察填料塔内气液两相流动情况和液泛现象2．测定干、湿填料层压降，在双对数坐标纸上标绘出空塔气速与湿填料层压降的关系曲线。

3．了解填料吸收塔的流程及构造。

4．测定在一定条件下，用水吸收空气中氨的吸收系数。

二、实验原理：填料塔压降和泛点与气、液相流量的关系是其主要的流体力学特性。

吸收塔的压降与动力消耗密切相关，而根据泛点则可确定吸收塔的适宜气、液相流量。

气体通过填料塔时，由于存在形体及表皮阻力而产生压力降。

无液体喷淋时，气体的压力降仅与气体的流速有关，在双对数坐标纸上压力降与空塔速度的关系为一直线，称为干填料压降曲线。

当塔内有液体喷淋时，气体通过填料塔的压力降，不仅与气体流速有关，而且与液体的喷淋密度有关。

在一定的喷淋密度下，随着气速增大，依次出现载点和泛点，相应地∆P/Z ~U 曲线的斜率也依次增大，成为湿填料压降曲线。

因为液体减小了空隙率，所以后者的绝对值和斜率都要比前者大。

吸收系数是吸收设备的主要性能参数，影响吸收系数的因素包括气体流速、液体喷淋密度、温度、填料的自由体积、比表面积以及气液两相的物化性质等。

本吸收实验以水为吸收剂，吸收空气－氨气体系中的氨。

因为氨气为易溶气体，所以此吸收操作属气膜控制。

吸收系数随着气速的增大而增大，但气速增大至某一数值时，会出现液泛现象，此时塔的正常操作将被破坏。

本实验所用的混合气中，氨气浓度很低，吸收所得的溶液浓度也不高。

气液两相的平衡关系可认为符合亨利定律mX Y =*吸收过程的传质速率方程为：m Y A Y V a K N ∆⋅=填 吸收过程的物料衡算式为：()21Y Y V N A -= 式中：A N ——氨的吸收量，kmol/sV ——空气流量，kmol/s1Y ——塔底气相浓度，kmolNH 3/kmolair 2Y ——塔顶气相浓度，kmolNH 3/kmolaira K Y ——以气相摩尔比差为推动力的体积吸收系数，s kmol/m 3⋅本实验所用装置与流程如图1所示，清水的流量由转子流量计显示。

填料塔流体力学特性实验一、实验目的1、了解填料塔的构造、流程及操作2、了解填料塔的流体力学性能。

3、学习填料吸收塔传质能力和传质效率的测定方法。

4、掌握以 Y为推动力的总体积吸收系数K Y a的测定方法。

二、实验内容（一）、填料塔流体力学性能测定1、测量干填料层（ΔP/Z）－ｕ关系曲线2、测量某喷淋量下填料层（ΔP/Z）－ｕ关系曲线：选择液相流量，在该液相流量下于最小和最大气体流量之间选择不同的值测定塔的压降，得到塔压降与空塔气速的关系，确定出液泛气速。

（二）传质实验：固定液相流量和入塔混合气氨的浓度，在液泛速度以下取两个相差较大的气相流量，分别测量塔的传质能力（传质单元数和回收率）和传质效率（传质单元高度和总体积吸收系数）。

三、实验装置（一）、实验装置流程及示意图空气由鼓风机送入空气转子流量计，空气通过流量计处的温度由温度计测量，空气流量由放空阀调节。

氨气由氨瓶送出，经过氨瓶总阀进入氨气转子流量计，氨流量由流量计调节,氨气通过转子流量计处温度由实验时大气温度代替。

氨气进入空气管道与空气混合后进入吸收塔底部。

水由自来水管经水转子流量计进入塔顶，水的流量由水转子流量计调节。

分析塔顶尾气浓度时靠降低水准瓶的位置,将塔顶尾气吸入吸收瓶和量气管。

•在吸入塔顶尾气之前,予先在吸收瓶内放入5mL已知浓度的硫酸用于吸收尾气中氨。

塔底吸收液可用三角瓶于塔底取样口取样。

填料层压降用U形管压差计测定。

图1 填料吸收塔实验流程示意图（第一套）图2 填料吸收塔实验流程示意图（第二套）1-鼓风机；2-空气流量调节阀；3-空气转子流量计；4-空气温度；5-液封管；6-吸收液取样口；7-填料吸收塔；8-氨瓶阀门；9-氨转子流量计；10-氨流量调节阀；11-水转子流量计；12-水流量调节阀；13-U型管压差计；14-吸收瓶；15-量气管；16-水准瓶；17-氨气瓶；18-氨气温度；20-吸收液温度；21-空气进入流量计处压力。

实验一 填料塔流体力学特性与吸收系数的测定一、实验目的:1.了解填料吸收塔的结构、性能和特点，练习并掌握填料塔操作方法；通过实验测定数据的处理分析，加深对填料塔流体力学性能基本理论的理解，加深对填料塔传质性能理论的理解。

2.掌握填料吸收塔传质能力和传质效率的测定方法，练习实验数据的处理分析。

二、实验内容：1.测定填料层压强降与操作气速的关系，确定在一定液体喷淋量下的液泛气速。

2.固定液相流量和入塔混合气二氧化碳的浓度，在液泛速度以下，分别测量塔的传质能力（传质单元数和回收率）和传质效率（传质单元高度和体积吸收总系数）。

3.进行纯水吸收混合气体中的二氧化碳、用空气解吸水中二氧化碳的操作练习，同时测定填料塔液侧传质膜系数和总传质系数。

三、实验原理：气体通过填料层的压强降：压强降是塔设计中的重要参数，气体通过填料层压强降的大小决定了塔的动力消耗。

压强降与气、液流量均有关，不同液体喷淋量下填料层的压强降P ∆与气速u 的关系如图1所示：图1 填料层的P ∆～u 关系当液体喷淋量00=L 时，干填料的P ∆～u 的关系是直线，如图中的直线0。

当有一定的喷淋量时，P ∆～u 的关系变成折线，并存在两个转折点，下转折点称为“载点”，上转折点称为“泛点”。

这两个转折点将P ∆～u 关系分为三个区段：既恒持液量区、载液区及液泛区。

传质性能：吸收系数是决定吸收过程速率高低的重要参数，实验测定可获取吸收系数。

对于相同的物系及一定的设备（填料类型与尺寸），吸收系数随着操作条件及气液接触状况的不同而变化。

若气液平衡关系遵循享利定律，即平衡曲线为直线，可用解析法解得填料层高度的计算式，亦即可采用下列平均推动力法计算填料层的高度或液相传质单元高度：Am A A L sL C C C aS K V h ∆-⋅=21（11） SK V hH hN L sL LL α==（12） 式中m A C .∆为液相平均推动力，即其中：1110A A C Hp Hy p *==, 2220A A C Hp Hy p *==，0P 为大气压。

实验五 填料塔流体力学性能及传质一、实验任务1、 了解吸收塔的流程和结构；2、 测量填料塔的流体力学特性；3、 测定吸收系数。

二、基本原理1、 流体力学性质a 、 填料塔的流体力学特性包括压降和泛点，知道压降的大小，可以确定吸收塔所需的动力，而泛点是生产操作中的重要的控制因素。

因此，填料塔的流体力学特性测定的目的，是为填料塔选择适宜的操作条件提供依据。

流体力学特性测定时，使用的是空气和水。

b 、 气体通过干填料时，流体流动引起的压降和湍流流动引起的压降规律相一致。

在对数坐标纸上作 ~p u ∆关系曲线，为一直线，如图（1）所示，斜率为1.8~2次幂，当有喷淋量时，低气速时（c 点以前）压降也正在于气速的1.8~2次幂，但大于同一气速下干填料的压降（线2中bc 段）。

随气速增加，出现载点，出现载点（c 点），持液量增大， ~p u ∆线向上弯曲，斜率变陡（cd 段），到达泡点（d 点）后，在几乎不变的气速下，压降持续增大，出现液泛。

固定液体喷淋密度，记下塔内现象，空气流量、压降数。

日期： 设备型号： 大气压力： 填料高度： 水温： 气温 2T ： 空气流量计算状态 1T 、 1P ：塔平均内径D ： 水流量L ： 空气流量： 压强降：换算公式：/00/Q QQ γ==Ω0T -----273K 0P =760mmHg 0r -----空气密度 1.293Kg/m 3Ω-----塔截面积24DπΩ=以气速G /为横坐标，压降 2P∆为纵坐标，作压降曲线，找寻载液点和液泛点。

2、 传质系数的测定总体积传质系数Kga 是在单位时间内，单位填料体积吸收的溶质量，又是反映填料吸收塔性能的主要参数，是设计填料层高度的重要依据。

本实验是用水吸收空气---氨混合气体水中的氨，为使气液两相平衡关系服从亨利定律混合气中氨的浓度应少于10%。

吸收过程可有用下列方程表示。

y G K G F=yK ----以气相摩尔比差为推动力的总传质系数G------单位时间吸收的组分量（Kg/时） F-------气液两相接触面积（米2）m Y ∆-----平均传质推动力（1）Ｇ――可以通过测量气相进、出口浓度和惰性气体流量获得()b a G V Y Y =-Ｖ――惰性气体流量［Ｋg ／时］a Y 、b Y ――进出塔气相组成，以摩尔比表示［m olm ol 组分载体］（２）两相接触面积214F aV a D Xπ==填料Ｚ――填料层高度［米］ Ｖ――塔中填料的全部面积r D ――塔内径［米］ a ――填料的单位面积的有效表面积［米２／米３］一般a 并不等于干填料的比表面at ，而应乘以填料的表面效率 η，即 a at η= η――可根据最小润湿分率查下图表。

实验七填料塔流体力学性能测定一、实验目的1.熟悉填料塔的构造与操作，认识不同的填料塔的特性；2.观察填料塔流体力学状况，测定填料层压强降与操作气速的关系，确定填料塔在某液体喷淋量下的液泛气速；二、实验原理气体通过干填料层时，流体流动引起的压降和湍流流动引起的压降规律相一致。

在双对数坐标系中，此压降对气速作图可得一斜率为1.8～2的直线（图中aa线）。

当有喷淋量时，在低气速下（c点以前）压降也正比于气速的1.8～2次幂，但大于同一气速下干填料的压降（图中bc段）。

随气速的增加，出现载点（图1中c点），持液量开始增大，压降-气速线向上弯，斜率变陡（图中cd段）。

到液泛点（图中d点）后，在几乎不变的气速下，压降急剧上升。

填料层压降–空塔气速关系示意图三、实验装置与流程氧气经过减压后进入缓冲罐的压力控制在0.05Mpa 左右，经流量计、水缓冲罐，在吸收柱内与水并流且溶入其中，然后在解吸塔内完成解吸操作。

四、实验步骤(1) 测定干填料压降时，塔内填料务必事先吹干。

(2) 测定湿填料压降a. 测定前要进行预液泛，使填料表面充分润湿。

b. 实验接近液泛时，进塔气体的增加量要减小，否则图中泛点不容易找到。

密切观察填料表面气液接触状况，并注意填料层压降变化幅度，务必让各参数稳定后再读数据，液泛后填料层压降在几乎不变气速下明显上升，务必要掌握这个特点。

稍稍增加气量，再取 一、两个点即可。

注意不要使气速过分超过泛点，避免冲破和冲跑填料。

(3)注意空气转子流量计的调节阀要缓慢开启和关闭，以免撞破玻璃管。

五、数据记录与处理1. 数据记录表1干填料 水流量L=0 l/h 填料高度h=0.75m 塔径d=0.1m表2湿填料： L=80～150 l/h，h=0.75m，d=0.1m。
