数控加工的工艺路线设计必须全面考虑，注意工序的正确划分、顺序的合理安排和数控加工工序与普通工序的衔接。

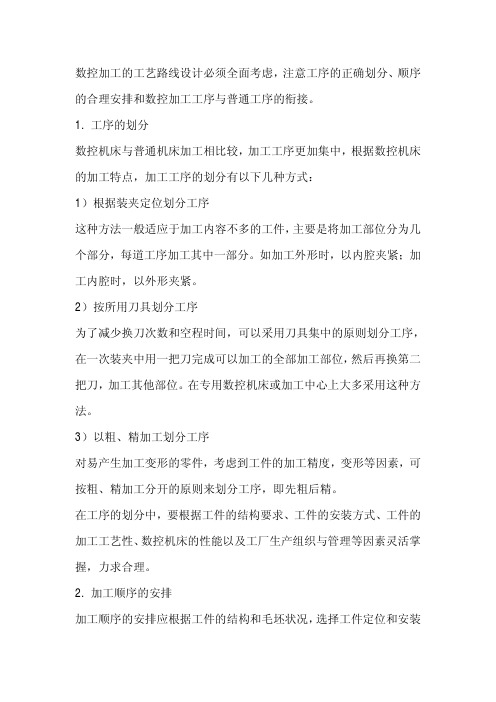

1. 工序的划分数控机床与普通机床加工相比较，加工工序更加集中，根据数控机床的加工特点，加工工序的划分有以下几种方式：1）根据装夹定位划分工序这种方法一般适应于加工内容不多的工件，主要是将加工部位分为几个部分，每道工序加工其中一部分。
如加工外形时，以内腔夹紧；加工内腔时，以外形夹紧。
2）按所用刀具划分工序为了减少换刀次数和空程时间，可以采用刀具集中的原则划分工序，在一次装夹中用一把刀完成可以加工的全部加工部位，然后再换第二把刀，加工其他部位。
在专用数控机床或加工中心上大多采用这种方法。
3）以粗、精加工划分工序对易产生加工变形的零件，考虑到工件的加工精度，变形等因素，可按粗、精加工分开的原则来划分工序，即先粗后精。
在工序的划分中，要根据工件的结构要求、工件的安装方式、工件的加工工艺性、数控机床的性能以及工厂生产组织与管理等因素灵活掌握，力求合理。
2. 加工顺序的安排加工顺序的安排应根据工件的结构和毛坯状况，选择工件定位和安装方式，重点保证工件的刚度不被破坏，尽量减少变形，因此加工顺序的安排应遵循以下原则：1）上道工序的加工不能影响下道工序的定位与夹紧2）先加工工件的内腔后加工工件的外轮廓3）尽量减少重复定位与换刀次数4）在一次安装加工多道工序中，先安排对工件刚性破坏较小的工序。
3. 数控加工工序与普通工序的衔接由于数控加工工序穿插在工件加工的整个工艺过程之中，各道工序需要相互建立状态要求，如加工余量的预留，定位面与孔的精度和形位公差要求，矫形工序的技术要求，毛坯的热处理等要求，各道工序必须前后兼顾综合考虑。
4. 数控机床加工工序和加工路线的设计数控机床加工工序设计的主要任务：确定工序的具体加工内容、切削用量、工艺装备、定位安装方式及刀具运动轨迹，为编制程序作好准备。
其中加工路线的设定是很重要的环节，加工路线是刀具在切削加工过程中刀位点相对于工件的运动轨迹，它不仅包括加工工序的内容，也反映加工顺序的安排，因而加工路线是编写加工程序的重要依据。

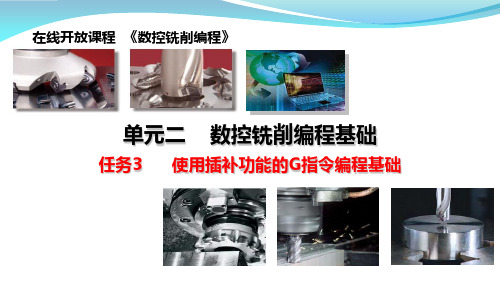

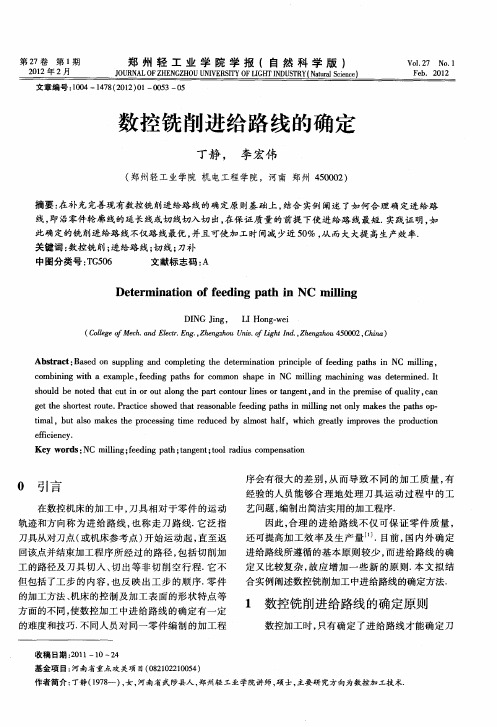

在线开放课程《数控铣削编程》单元二数控铣削编程基础任务3 使用插补功能的G指令编程基础铣削加工路线在数控加工中，刀具刀位点相对于零件运动的轨迹称为加工路线。
加工路线的确定原则加工路线的确定与工件的加工精度和表面粗糙度直接相关，确定原则如下：①保证零件的精度和表面粗糙度，且效率较高；②使数值计算简便，减少编程工作量；③加工路线最短，可减少程序段，又可减少空刀时间；④加工路线还应根据加工余量和机床、刀具的刚度等确定。
平面铣削加工路线选择（a）平行铣（b）环铣平面铣削走刀路线外轮廓加工路线选择采用立铣刀铣削外轮廓侧面时，铣刀在切入和切出零件时，应沿与零件轮廓曲线相切的切线或切弧上切向切入、切向切出零件表面，而不应沿法向直接切入零件，以避免加工表面产生刀痕，保证零件轮廓光滑。
顺时针加工路线(顺铣）A-B-C-B-D逆时针加工路线(逆铣)D-B-C-B-A内轮廓加工路线选择铣削内轮廓侧面时，一般较难从轮廓曲线的切线方向切入、切出，这样应在区域相对较大的地方，用切弧切向切入和切向切出的方法进行（图中A-B-C-B-D）。
顺时针加工路线(逆铣)D-B-C-B-A逆时针加工路线(顺铣)A-B-C-B-D凹槽加工路线选择加工凹槽切削方法有三种，即行切法（图a）、环切法（图b）和先行切最后环切法（图c）。
三种方案中，a图方案最差（左、右侧面留有残料）；c图方案最好。
a) b) c)Z向的进刀路线选择在－Z方向进刀一般采用垂直进刀或斜向进刀的方法（多用于内轮廓）。
斜向进刀——切削时，铣刀底面切削刃是否通过刀具中心不作要求。
垂直进刀——切削时，铣刀底面切削刃需通过刀具中心（键槽铣刀）。
斜向进刀又分直线式与螺旋式两种Z向的进刀路线编程直线式斜向进刀G1 X Z F , 或 G1 Y Z F , 或 G1 X Y Z F ,右图编程如下：G1 X30 Y0 Z0 F50G1 X-30 Z-9 F50Z向的进刀路线编程螺旋式斜向进刀G2 X Y Z I J F , 或 G3 X Y Z I J F ,右图编程如下：G1 X18 Y0 Z0 F50G2 I-18 Z-12 F50或 G3 I-18 Z-12 F50刀具为什么要沿着切向切入和切出垂直下刀切削时，对刀具有什么要求。
