硬件电路设计基础知识
- 格式：doc
- 大小：478.00 KB
- 文档页数：77
下载文档原格式
合集下载
电路设计有哪些知识点
电路设计有哪些知识点电路设计是电子工程中的一项重要任务，它涉及到多个领域的知识和技能。
在进行电路设计时，需要掌握以下几个主要知识点：1. 电路基础知识：了解电流、电压、电阻等基本概念和基本定律，如欧姆定律、基尔霍夫定律等。
理解电路的串联、并联以及电源的连接方式对电路特性的影响。
2. 元器件特性：了解各种常用电子元器件的特性，包括电阻、电容、电感、二极管等，并了解它们在电路中的作用和使用方法。
3. 信号处理与放大：学习如何设计和配置放大电路，以增加信号的幅度和改善信号质量。
了解放大器的类型、参数和工作原理，掌握不同应用场景下的放大电路设计技巧。
4. 滤波器设计：了解滤波器的原理和分类，学习如何设计和构建低通滤波器、高通滤波器、带通滤波器和带阻滤波器等，以满足电路对频率响应的要求。
5. 功率电路设计：了解功率电子器件的工作原理和性能参数，熟悉开关电源、逆变器、整流器等功率电路的设计原理和技术。
6. 数字电路设计：熟悉数字电路的基本逻辑门、触发器、计数器等，掌握数字电路的组合逻辑和时序逻辑设计方法。
7. 射频电路设计：了解射频电路的特点和常见设计技术，包括射频放大器、频率合成器、混频器等。
8. PCB设计：熟悉PCB（Printed Circuit Board）的设计原则和常用工具，掌握布局、布线和阻抗匹配等关键技术。
9. 仿真与测试：掌握使用电路仿真软件进行电路性能评估和分析的方法，学习使用示波器、信号发生器等仪器设备进行电路测试和验证。
10. 电磁兼容性：了解电磁干扰和电磁兼容性的基本概念，学习如何设计防护措施以保证电路的正常工作。
电路设计涉及的知识点众多，以上仅为其中的一部分。
随着科技的不断发展和电子产品的日益智能化，电路设计也在不断演变和创新。
因此，作为电路设计工程师，需要不断学习和更新自己的知识，以适应不同领域和应用场景的需求。
电路设计的成功不仅仅依靠知识点的掌握，还需要实践经验和创新思维的结合，才能完成高效且具有良好性能的电路设计。
硬件工程师必会知识点
硬件工程师必会知识点一、知识概述《电路基础》①基本定义：电路嘛，简单说就是电流能跑的一个通路。
就像咱住的房子要有路才能进出一样，电也得有个道儿能走。
它由电源、导线、开关和用电器这些东西组成。
电源就像是发电站给电力来源，导线就是电走的路，开关就是控制电走不走的门，用电器就是用电干活儿的东西，像灯能照明。
②重要程度：在硬件工程师这行里，电路基础就像是建房的地基。
要是电路基础不牢，后面啥复杂电路、电路板设计都没法好好搞。
③前置知识：那得先知道基本的数学知识，像代数啊，能计算电阻、电压、电流之间的关系。
还有物理里的电学知识，啥是电，电的基本特性这些。
④应用价值：日常生活到处都是，就说家里头的电路，从电灯、电视到冰箱，哪一个离得开电路基础呢。
在电子设备制造上，设计手机、电脑主板啥的，也都得靠电路基础。
二、知识体系①知识图谱：在硬件这学科里，电路基础是最底层最基本的东西。
就像树根一样，从这上面生出各种分支，像模拟电路、数字电路这些。
②关联知识：和电磁场理论有关系，因为电场磁场和电路里的电有着千丝万缕的联系。
也和电子元器件知识分不开，毕竟元器件是电路的组成部分。
③重难点分析：- 掌握难度：对于初学者来说，理解电路里那些抽象的概念是个难点，像电压降、电势差这些。
就拿我刚学的时候，死活想不明白为啥电流从高电势往低电势跑。
- 关键点：得把电流、电压、电阻间的关系搞明白，特别是欧姆定律。
这个关系理顺了，分析简单电路就很容易。
④考点分析：- 在考试中的重要性：超级重要，大部分硬件工程相关的考试都会考到电路基础。
- 考查方式：选择题可能会出计算电阻值的题，简答题可能让你分析一个简单电路里某些点的电压情况。
三、详细讲解- 理论概念类①概念辨析：- 电流：可以看成是电的水流，就是电子在导线里定向移动。
想象一群小蚂蚁排着队在一根小管道里往前走。
单位是安培。
- 电压：这就像是水管里水的压力，电有个推动电子跑的力量叫电压。
电压单位是伏特。
2019年电路设计基础知识一.doc
电路设计基础知识(一)电路设计基础知识(一)电路设计基础知识（1）——电阻导电体对电流的阻碍作用称着电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。
一、电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）第一部分：主称，用字母表示，表示产品的名字。
如R表示电阻，W表示电位器。
第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。
第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。
1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。
第四部分:序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等例如：R T 1 1 型普通碳膜电阻a1}二、电阻器的分类1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。
4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。
三、主要特性参数1、标称阻值：电阻器上面所标示的阻值。
2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。
允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级3、额定功率：在正常的大气压力90-106.6KPa及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。
硬件电路原理与的设计
PADS的PADS Logic（Power Logic）、
Altium的Protel-Schematic、Ivex的WinDraft、
Microsoft-Visio的Visio、超伦的EDA2019等。
Protel
1. Protel概述： Peotel电路设计工具，集电路原理
图设计、电路模拟仿真、PCB版图设计、光绘文 件分解输出、PLD逻辑设计与模拟分析等于一体， 是一个综合性的开发环境软件工具。
④ 双面SMT+THT混装（双面回流焊接+波峰焊 接）
① 工艺过程：锡膏涂布→元器件贴装→回流焊接→ 翻版→印胶→元器件贴装→胶固化→翻版→插件 →波峰焊装
EDA电路设计及其常用软件工具
1. EDA电路设计自动化概述
2. EDA电路设计软件工具简介
3.
常用的EDA电路原理图的设计软件工
具有：Cadence-OrCAD的Capure、Mentor-
7. 标注加工要求，输出光绘文档（Gerber File）
8. PCB板设计完成，交给加工厂，得到PCB 电路板
PCB设计原则与抗干扰措施
1. PCB设计的一般原则
1. 布局 2. 布线 3. 焊盘
2. PCB及电路抗干扰措施
1. 电源线设计 2. 地线设计 3. 退耦电容配置 4. 阻挡的使用
4. 进行自动全局标注，手工修改局部标注
5. 设置并运行电气规则检查（ERC），错误 纠正
6. 生成指定格式的器件清单和网络表 （Netlist）
电路原理图的设计注意事项
1. 注意绘制电路原理图的可读性 2. 规范化使用元器件引脚之间的电气连接线 3. 有意识的在电路原理图中加入一些测试点 4. 反复进行ERC操作，彻底消除错误与警告
电路设计基础知识点
电路设计基础知识点电路设计是电气工程中的关键环节，它涉及到电路的组成、布局和元件的选择，对于电子产品的性能和可靠性都有着重要影响。
下面我们将介绍一些电路设计的基础知识点。
一、电路的基本概念在开始学习电路设计之前，我们先来了解一些电路的基本概念。
1. 电路电路是由电子元件、导线和其他连接元件组成的电子装置。
它可以传输、控制和处理电信号或电能。
2. 电流电流是电荷通过导线或电子元件流动的速度，用符号“I”表示，单位是安培（A）。
3. 电压电压是电荷在电路中移动时所受的力，用符号“V”表示，单位是伏特（V）。
4. 电阻电阻是电流在电路中流动时所遇到的阻碍，用符号“R”表示，单位是欧姆（Ω）。
二、电路元件在电路设计中，我们需要选择适当的电子元件来实现电路的功能。
下面介绍几种常见的电子元件。
1. 电源电源是提供电流和电压的装置，它可以为整个电路系统提供所需的能量。
常见的电源有电池和电源适配器。
2. 电阻器电阻器是控制电路中电流的大小和电压的分配的装置。
它的主要作用是通过消耗电能来降低电压或限制电流。
3. 电容器电容器是一种能够储存电荷的元件，它可以在电路中储存和释放电能。
电容器的容量大小可以影响电路的响应速度和稳定性。
4. 电感器电感器是一种能够储存磁能的元件，它常用于电压和电流的转换以及滤波器的设计。
5. 二极管二极管是一种电子元件，具有只允许电流单向通过的特性。
它可以在电路中实现整流、开关和保护等功能。
6. 晶体管晶体管是一种半导体器件，具有放大和开关功能，常用于电源放大和信号放大的电路设计中。
三、基本电路的设计在掌握了电路的基本概念和常见元件之后，我们可以开始进行基本电路的设计了。
1. 串联电路串联电路是将电子元件按照一定的顺序连接起来的电路。
在串联电路中，电流按照固定的路径依次通过每个元件。
2. 并联电路并联电路是将电子元件同时连接在同一节点上的电路。
在并联电路中，电流通过各个元件的路径相同，而电压则相等。
电子技术硬件知识点总结
电子技术硬件知识点总结1. 电子元件基础知识1.1 电阻电阻是电子元件中常见的一种 passiven 元件，通常用来控制电流的流动。
电阻的单位为欧姆（Ω），电阻的大小与电阻体积、电阻材料以及电阻形状等相关。
电阻的串并联关系可以用串并联电阻公式来计算。
1.2 电容电容是另一种 passiven 元件，主要用来储存电荷，电容的单位为法拉（F）。
电容通常是由两块导电板之间的介质隔开的。
电容的大小与电容板之间的距离、介质常数以及导体面积等有关。
电容器的充放电过程可以用 RC 电路来分析。
1.3 电感电感是电子元件的一种 passiven 元件，主要用来储存能量，并且对电流的变化有一定的阻碍作用。
电感的单位为亨利（H），电感的大小与线圈的匝数、线圈的长度以及线圈的材料等有关。
电感器可以用于交流电路的谐振和滤波。
1.4 二极管二极管是一种最基本的电子元件，通常用来实现电压的开关功能。
二极管有正向导通和反向截止两种工作状态，因此可以用来实现半波整流和全波整流等功能。
二极管的主要参数包括正向电压降和反向漏电流。
1.5 晶体管晶体管是一种功率型电子器件，主要用来放大信号和作为开关。
晶体管可以分为 NPN 型和 PNP 型两种，主要参数包括放大倍数、饱和电压和截止电压等。
晶体管可以组成逻辑门电路和放大器电路等。
2. 电子电路基础知识2.1 电路分析电路分析是电子技术中的基础知识，通过对电路中的电流和电压进行分析，可以得到电路的特性以及电路中的各种参数。
电路分析通常包括叠加原理、节点电压法和戴维南定理等。
2.2 交流电路交流电路是电子技术中常见的一种电路类型，其特点是电流和电压都是随时间变化的。
交流电路分析通常包括交流电路的相量法、交流电路的等效变换和交流电路的频率响应等。
2.3 数字电路数字电路是基于数字信号进行处理的电路，主要包括逻辑门电路、触发器电路和计数器电路等。
数字电路的设计和分析通常包括卡诺图法、布尔代数和时序逻辑分析等。
硬件设计常用知识点有哪些
硬件设计常用知识点有哪些硬件设计是指基于硬件平台的电子产品设计，涉及到多个学科领域。
在进行硬件设计时，掌握一些常用的知识点是非常重要的。
本文将介绍一些硬件设计中常用的知识点，帮助读者对硬件设计有更深入的了解。
一、电路理论与分析1.电路基础知识：掌握电流、电压、电阻等基本概念，了解欧姆定律、基尔霍夫定律等基本规律。
2.模拟电路设计：学习模拟信号的放大、滤波等基本原理与技术，理解放大器、运放、滤波器等模块的设计方法。
3.数字电路设计：了解数字信号的运算、编码、解码等基本原理，熟悉逻辑门电路的设计与布局。
二、电子元器件与器件选择1.常见电子元器件：了解常用的电阻、电容、电感、二极管、三极管等基本元器件的特性与使用方法。
2.模拟电路器件选择：根据设计需求选择合适的运放、放大器、滤波器等器件。
3.数字电路器件选择：选用适合的逻辑门、触发器、计数器等器件实现数字电路功能。
三、信号处理与调节1.模拟信号处理：了解采样、滤波、放大、调幅、调频等模拟信号处理技术，掌握模拟信号调节电路的设计与优化方法。
2.数字信号处理：掌握数字信号的滤波、放大、编码、解码等技术，了解数字信号处理器（DSP）的原理与应用。
四、接口与通信技术1.串行接口：熟悉UART、SPI、I2C等串行通信协议，能够设计并实现串行接口电路。
2.并行接口：了解并行接口原理与设计方法，掌握总线接口设计技术。
3.通信协议：学习TCP/IP、CAN、RS485等通信协议，了解网络通信与工业总线技术。
五、射频与无线通信1.射频系统设计：了解射频电路基本原理，掌握射频功率放大、滤波、调制等技术，了解天线的设计与优化。
2.无线通信技术：学习蓝牙、Wi-Fi、LoRa等无线通信技术，了解无线通信模块的选用与设计。
六、电源与供电电路1.稳压技术：熟悉线性稳压与开关稳压的原理与设计方法，掌握电源管理芯片的选型与使用。
2.供电电路设计：了解电源管理、电池管理、充电保护等供电电路的设计与优化。

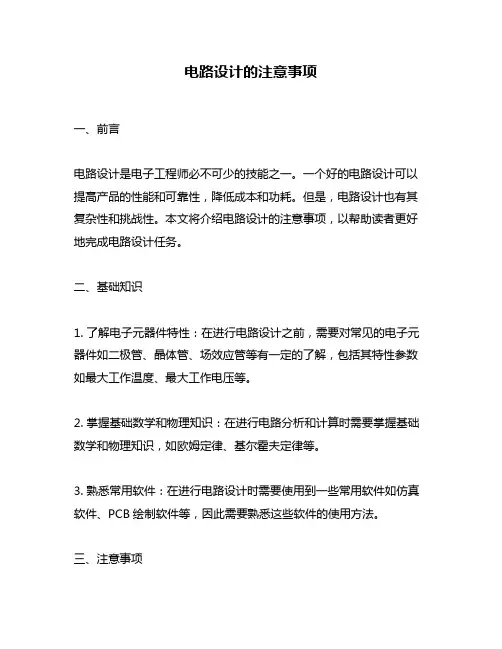

电路设计的注意事项
电路设计的注意事项一、前言电路设计是电子工程师必不可少的技能之一。
一个好的电路设计可以提高产品的性能和可靠性，降低成本和功耗。
但是，电路设计也有其复杂性和挑战性。
本文将介绍电路设计的注意事项，以帮助读者更好地完成电路设计任务。
二、基础知识1. 了解电子元器件特性：在进行电路设计之前，需要对常见的电子元器件如二极管、晶体管、场效应管等有一定的了解，包括其特性参数如最大工作温度、最大工作电压等。
2. 掌握基础数学和物理知识：在进行电路分析和计算时需要掌握基础数学和物理知识，如欧姆定律、基尔霍夫定律等。
3. 熟悉常用软件：在进行电路设计时需要使用到一些常用软件如仿真软件、PCB绘制软件等，因此需要熟悉这些软件的使用方法。
三、注意事项1. 选择合适的元器件：在进行电路设计时需要选择合适的元器件来满足设计要求，包括尺寸大小、功率容量、频率响应等参数。
2. 考虑电路的环境：在进行电路设计时需要考虑电路所处的环境，包括温度、湿度、振动等因素，以确保电路的可靠性和稳定性。
3. 考虑电源噪声：在进行电路设计时需要考虑电源噪声对电路的影响，采取一些措施如添加滤波器来降低噪声。
4. 防止反馈：在进行放大器等高增益电路设计时需要防止反馈，采取一些措施如添加反馈网络来避免反馈引起的不稳定性。
5. 控制功耗：在进行低功耗设备设计时需要注意功耗控制，采取一些措施如降低工作频率、使用低功耗元器件等来降低功耗。
6. 避免干扰：在进行高频设备设计时需要注意避免干扰，采取一些措施如使用屏蔽罩、增加距离等来减少干扰。
7. 注意布线：在进行PCB布线时需要注意信号和电源线的分离、地线的连接等问题，以确保信号传输的可靠性和稳定性。
8. 进行仿真测试：在进行电路设计时需要进行仿真测试，以验证电路的性能和可靠性，发现并解决问题。
四、总结电路设计是一项复杂的任务，需要掌握基础知识和注意事项。
选择合适的元器件、考虑电路环境、防止反馈等都是电路设计中需要注意的问题。
电路设计基础知识
电路设计基础知识第一篇：电路基础知识电路是电子技术的基础，也是我们生活中最常见的电子产品之一。
电路设计是电子工程师必须掌握的基本技能之一。
本文将介绍一些电路设计的基础知识，包括电路的基础理论、电路元件的基本分类、电路的分析方法和主要的电路设计软件。
第一部分：电路基础理论电路基础理论涉及电流、电压、电阻、电源和信号等基本概念。
下面是这些基本概念的简单解释：电流：电子在电路中的移动叫做电流，并且常用单位是安培（A）。
电压：电路中两点之间的电势差叫做电压，并且常用单位是伏特（V）。
电阻：电路元件对电流的阻碍叫做电阻，并且常用单位是欧姆（Ω）。
电源：电路中提供电能的装置叫做电源，比如电池或者交流电源。
信号：在电路中传递信息的电流或电压称为信号，包括模拟信号和数字信号。
第二部分：电路元件的基本分类电路元件是构成电路的基本建筑材料，按照其功能可以分为三类：能量源、信号源和响应元件。
能量源是提供电能的元件，例如电池和发电机。
信号源产生携带信息的信号，例如声音或光信号的源头和信号发生器。
响应元件转换电流、电压和功率等电量的元件，例如电阻、电容和电感等。
第三部分：电路的分析方法电路的分析方法包括基本电路定律、电路简化和电路分析工具。
基本电路定律：欧姆定律，基尔霍夫电压定律和基尔霍夫电流定律是电路分析的基本定律，可以推导出电路元件和节点之间的关系。
电路简化：通过简化电路元件和电路连接关系的方法，使电路更容易理解和分析。
可以采用串联、并联、三角形和四边形等等哈代的定理和简化电路。
电路分析工具：现代电路分析的工具主要包括模拟计算和数字计算方法。
模拟计算是通过模拟基于物理原理的电路行为预测电路性能。
数字计算是通过数字电路建模和仿真技术模拟数字电路行为，可以实现电路的自动设计和优化。
第四部分：电路设计软件电路设计软件是以计算机为基础的电路设计工具，包括逻辑仿真、PCB布线和电路板布版等工具。
下面是几个常用的电路设计软件：Multisim：适用于模拟电路设计和仿真。
电子硬件(知识点)
电子硬件（知识点）电子硬件是指电子设备中的物理组成部分，包括电路板、芯片、存储器、显示屏、输入输出设备等。
随着科技的发展和进步，电子硬件已成为现代社会不可或缺的一部分。
本文将介绍一些电子硬件的基础知识点，帮助读者更好地了解和应用这些技术。
一、电路板电路板是电子设备中最基本的组成部分之一。
它上面连接着各种电子元件和电路，使电子设备能够正常工作。
电路板通常由一层或多层薄片状的材料制成，上面有导线、焊点和插孔等结构。
常见的电路板类型有单面板和双面板，双面板更常见且功能更复杂。
电路板的设计和制造需要考虑电路布局、元件安装位置、信号传输等因素。
二、芯片芯片是电子硬件中的核心部件，也被称为集成电路。
它是一块小型的硅片，上面集成了许多电子元件，如晶体管、电阻、电容等。
芯片通过金属导线连接，实现电路的功能。
芯片分为模拟芯片和数字芯片两种类型。
模拟芯片主要处理连续变化的信号，如声音、电压等；而数字芯片主要处理离散的信号和数字数据。
芯片在现代电子设备中应用广泛，如计算机、手机、电视等。
三、存储器存储器是电子硬件中的重要组成部分，用于存储和读取数据。
存储器主要分为随机存储器（RAM）和只读存储器（ROM）两种类型。
RAM可以随时读写数据，它的数据存储是临时性的，即当电源关闭时，数据会被清除。
ROM则是一种只能读取的存储器，存储的数据在电源关闭后依然保持不变。
存储器在计算机、手机等设备中扮演着重要角色，不同的存储器类型和容量会影响设备的运行速度和功能。
四、显示屏显示屏是电子设备中输出图像和文字的组件，用于向用户展示信息。
常见的显示屏类型包括液晶显示屏（LCD）、有机发光二极管显示屏（OLED）、电子墨水屏等。
液晶显示屏通过控制液晶分子的排列来实现图像显示，色彩鲜艳、视角广阔；OLED显示屏则通过有机物的发光来实现图像显示，显示效果更逼真。
显示屏技术的发展使得电子设备的显示效果更加清晰、细腻。
五、输入输出设备输入输出设备是电子设备与外部世界进行数据交互的接口。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硬件电子电路基础第一章半导体器件§１-1 半导体基础知识一、什么就是半导体半导体就就是导电能力介于导体与绝缘体之间得物质。
(导电能力即电导率) (如:硅Sｉ锗Ｇｅ等+4价元素以及化合物)二、半导体得导电特性本征半导体――纯净、晶体结构完整得半导体称为本征半导体。
硅与锗得共价键结构。
(略)1、半导体得导电率会在外界因素作用下发生变化•掺杂──管子•温度──热敏元件•光照──光敏元件等2、半导体中得两种载流子──自由电子与空穴•自由电子──受束缚得电子(-)•空穴──电子跳走以后留下得坑(+)三、杂质半导体──N型、Ｐ型(前讲)掺杂可以显著地改变半导体得导电特性,从而制造出杂质半导体。
•N型半导体(自由电子多)掺杂为+5价元素。
如:磷;砷Ｐ──+5价使自由电子大大增加原理:Sｉ──+４价P与Si形成共价键后多余了一个电子。
载流子组成:o本征激发得空穴与自由电子──数量少。
o掺杂后由P提供得自由电子──数量多。
o空穴──少子o自由电子──多子•P型半导体(空穴多)掺杂为+３价元素。
如:硼;铝使空穴大大增加原理：Si──＋4价B与Ｓi形成共价键后多余了一个空穴。
B──＋3价载流子组成:o本征激发得空穴与自由电子──数量少。
o掺杂后由B提供得空穴──数量多。
o空穴──多子o自由电子──少子结论:N型半导体中得多数载流子为自由电子;P型半导体中得多数载流子为空穴。
§1-2 PN结一、PＮ结得基本原理１、什么就是PN结将一块P型半导体与一块N型半导体紧密第结合在一起时,交界面两侧得那部分区域。
2、PN结得结构分界面上得情况：P区:空穴多N区：自由电子多扩散运动：多得往少得那去，并被复合掉。
留下了正、负离子。
（正、负离子不能移动)留下了一个正、负离子区──耗尽区。
由正、负离子区形成了一个内建电场(即势垒高度)。
方向:N--> P大小:与材料与温度有关。
(很小,约零点几伏)漂移运动:由于内建电场得吸引，个别少数载流子受电场力得作用与多子运动方向相反作运动。
结论:在没有外加电压得情况下,扩散电流与漂移电流得大小相等,方向相反。
总电流为零。
二、PN结得单向导电特性1、外加正向电压时:(正偏)结论:势垒高度↓PN结宽度（耗尽区宽度)↓扩散电流↑2、外加反向电压时: (反偏）结论:势垒高度↑ＰN结宽度(耗尽区宽度)↑扩散电流（趋近于0)↓此时总电流=反向饱与电流（漂移电流):I5注：反向饱与电流I5只与温度有关,与外加电压无关。
【ＰN结得反向击穿】:•齐纳击穿:势垒区窄,较高得反向电压形成得内建电场将价电子拉出共价键,导致反向电流剧增。
＜4V•雪崩击穿:势垒区宽,载流子穿过PN结时间长，速度高，将价电子从共价键中撞出来,撞出来得电子再去撞别得价电子，导致反向电流剧增。
>7V当反向电压在4Ｖ与7V之间得时候，两种击穿均有。
【ＰN结得电容效应】：•势垒电容:外加电压变化引起势垒区宽窄得变化引起。
它与平行板电热器在外加电压作用下,电容极板上积累电荷情况相似。
对外等效为非线性微变电容。
（反偏减小，正偏增大)•扩散电容:当PN结外加正向电压时，由于扩散作用，从另一方向本方注入少子，少子注入后,将破坏半导体得电中性。
为了维持电中性,将会有相同数量得异性载流子从外电路进入半导体,在半导体中形成空穴-电子对储存。
外电压增量引起空穴-电子对存储就象电容充电一样。
PＮ结等效为:两个扩散电容＋一个势垒电容。
（对外等效为三个容性电流相加。
等效对外不对内）反偏:扩散电流=０,以势垒电容为主。
正偏:扩散电流很大,以扩散电容为主。
§1-３二极管一、构成与符号二、伏安特性曲线1、正向特性:正向电压较小时，正向电流几乎为0──死区。
当正向电压超过某一门限电压时,二极管导通，电流随电压得增加成指数率得关系迅速增大。
门限电压(导通电压)──ＵD：硅管──０、５－0、7V锗管──0、1－０、2V２.反向特性：当外加电压小于反向击穿电压时，反向电流几乎不随电压变化。
当外加电压大于反向击穿电压U B时,反向电流随电压急剧增大(击穿)。
3.伏安特性解析式在理想条件下,ＰN结得伏安（电流与结电压)关系式:──呈指数关系式中: q──电子电荷量K──波尔兹曼常数T──绝对温度０K(-２7３ Ｃ）令: （室温下UＴ＝26mV )伏安关系式简化为:当电压超过1０0mV时，公式可以简化为:加正向电压时:加反向电压时: Ｉ= -ＩS4.二极管得等效电阻从二极管得伏安特性曲线上可以瞧出:二极管就是非线性元件，等效电阻得大小与Q点有关。
➢直流电阻(静态电阻)──➢交流电阻──例:用万用表测电阻与二极管换不同档测量电阻,结果一样吗?特殊二极管:稳压二极管;变容二极管；发光二极管;二极管应用:1.整流:略2．稳压:稳压管稳压电路。
P22 Ｆiｇ1-3-1６３. 限幅器:二极管限幅器。
P２4-26 串联、并联、双向。
例:P52 １-２§1-4 晶体三极管一、结构及符号•b区极薄•C结面积> e结•e区搀杂浓度最大,b区搀杂浓度最低。
（不能将两个二极管兑成一个三极管来用)二、晶体管得四种工作状态状态发射结电压集电结电压放大正反截止反反饱与正正倒置反正三、放大状态下晶体管中得电流注:交流有效值──大写小写；交流值──小写小写；瞬时值──小写大写;静态值──大写大写;*注意：实际电流得流向就是与电子流得方向相反得。
用很少量得I B来控制I C 。
即三极管实际上就是一个电流控制电流源-CCCS。
三个电极电流满足：I E=I B+I C工作在放大状态下得ＮPN管一定为:I B、ＩC流入,I E流出。
工作在放大区得条件:NPN──UＣ> U B＞ＵE；ＰＮP──U C< U B＜ＵE；发射结正偏,集电结反偏。
例:集成电路中没有三极管,就是用三极管得一个结来代替,用哪个结？e结。
（C结漏电流大)四、晶体管工作得三种组态【共射】对电压、电流都有放大倍数。
【共基】无电流放大倍数，有电压放大倍数。
(I C ≈ＩE）【共集】无电压放大倍数,有电流放大倍数。
（ＵＢE≈7、0V ）五、晶体三极管特性曲线共射组态放大电路得特性曲线：•输入特性曲线(IＢ－-ＵＢE)U CEＵ为一个正偏得PN结，所以特性曲线与二极管得正向特性曲线相同。
ＢE有:•输出特性曲线(I C--ＵCＥ)I B因为三极管有三个电极,要想在二维坐标系上表示出三个变量之间得关系。
特性曲线就得就是一族。
有:特点:截止区：i B= 0;ｉC = 0 ; UＣE = ＵCＣ;放大区：i C受i B控制。
各条曲线近似水平,i C与U CE得变化基本无关，呈近似恒流特性。
饱与区:i C不受i B控制。
U CE＝0、３Ｖ六、晶体三极管得主要参数1、电流放大系数•直流电流放大系数•交流短路电流放大系数•共基极接法电流放大系数;;２、极限参数•集电极最大允许电流I:β下降至正常值时候得0、７0７倍所对应得ＩC值。
•反向击穿电压BＵCＥO:当基极开路时集电极与发射极之间得反向击穿电压。
•集电极最大允许功耗ＰＣM。
3、三极管得输入电阻•共射电路得输入电阻:BE结电阻:•共基极输入电阻：§1-5 场效应管场效应管得特点：•场效应管只靠多子来导电。
它就是单极型晶体管。
它只依靠一种载流子导电。
•三极管就是靠多子、少子一起来导电得,又叫双极型晶体管。
它靠两种载流子导电。
•场效应管得导电途径:沟道──利用外加电场改变半导体体电阻来进行工作。
(电场效应来工作。
)•输入阻抗十分高。
场效应管分类:结型场效应管、绝缘栅型场效应管。
一、结型场效应管1.结构：N区为载流子得主要通道──N沟道。
２、符号:N沟道P沟道3、工作原理:靠ＵＤＧ与U SG使两个PN结全部反偏,使耗尽层加宽。
依靠反偏电压得强弱来控制耗尽层得宽窄,(即改变半导体得体电阻)达到控制电流得作用。
VCCS并且应有U D > U S,才能收集电子。
漏极D与源极S,可以互换着使用。
要求栅极Ｇ一定要反偏。
工作在放大状态时要求有:4、输入特性:栅极电流就就是PN结得反向饱与电流。
它几乎不随电压变化。
5、输出特性曲线:──以U GS为参变量,描述I D与U DＳ之间得关系。
二、绝缘栅型场效应管1、结构:(以N沟道为例)２、符号:场效应管特性比较P４７Ｔａｂ1－23、原理:➢增强型:原始没有导电沟道,靠外加电压后形成反型层导电沟道。
要求必须给栅极G加正向偏压。
有:ＵD > UＧ＞UＳ➢耗尽型:原来已经有导电沟道存在(掺杂造成得),靠外加电压使沟道中得载流子耗尽。
所加栅极电压可正、可负。
正：同增强型;负:同结型;第二章§２－1晶体三极管基本放大电路一、放大器得组成1、放大电路得功能与主要研究问题•什么就是放大器:输出信号能量>输入信号能量得器件。
(增大得能量就是由电源提供得。
)•放大器得要求:1、能放大;2、不失真;•主要问题：产生失真得条件与如何减小失真;•主要指标就是放大倍数:2、三种基本放大电路(三种组态）三种组态:共射;共基;共集;要实现放大作用:必须满足发射结正偏,集电结反偏。
(NPN，PNP都就是这样),即:NPN──U C ＞ＵB > U E;PNP──UＣ< U B < ＵE;3、基本共射放大电路一般RB ＞> RC;R B几百Ｋ，ＲＣ几K二、放大级得图解分析放大级得图解分析法就是利用晶体管得特性曲线通过作图得方法来分析放大电路得基本性能。
图解分析法得特点就是──直观。
图解分析法得步骤就是:1、先分析无输入信号时得静态特性。
2、再分析有信号输入时得动态特性。
(一)、静态特性１、任务:求解静态工作点Ｑ。
(管子各极电流与各电极之间得电压)2、静态工作点Q得定义:未加交流信号得情况下，在固定直流偏压作用下,I BＱ、I CQ、U BＥQ、U CEQ也为一个固定得值。
它们在曲线上对应着一个固定得点──Ｑ点。
3、在给定电路中求解静态工作点Q （以共射电路为例)。
*解释:由于晶体管为非线性元件，它得输出伏安关系符合它得输出特性曲线。
而晶体管所带得负载就是电阻,它就是线性元件。
伏安关系符合基尔霍夫定律,为一条直线。
(我们将在放大器直流输出回路中满足电压与电流关系得这一条直线称为直流负载线。
）那么放大电路既要满足晶体管得非线性特性曲线,又要满足负载电阻得直线,结论就是只能将这两种线画在同一个坐标系中，从中取它们得交点。
这个交点──Q点。
图解法可以直观地反映出Q点改变对放大作用得影响。
求解静态工作点得步骤:•列输入方程,求出I BQ:其中U BＥ=０、６Ｖ•列输出方程,在I C──U CＥ图中画出直流负载线。
•U CE =ＵCC - I C R C•根据公式: 分别取当IC=０时:UＣＥ＝UCC;o U CＥ＝0时:I C=UＣC / R C；将这两点连上即得到直流负载线。
