数值孔径

跳转至：导航、搜索对于P点而言的数值孔径大小取决于光能进出透镜的最大锥角的半角θ。

其中n为透镜工作介质的折射率（如空气的折射率是1.0，纯水的折射率是1.33，而油类的折射率则可达到1.56）。

θ则是光进出透镜时最大锥角的一半，或者可以表述为是从物在光轴上一点到光阑边缘的光线与光轴的夹角。

由于数值孔径的定义中考虑了折射率的因素，因此一束光在通过平面由一种介质进入另一种时，数值孔径仍是一个常量。

这一点可以从斯涅尔定律很容易地加以证明（在界面两侧是一个常数）。

在空气中，透镜的孔径角大小近似等于数值孔径的两倍（在近轴近似的条件下）。

薄透镜的数值孔径。

数值孔径的概念在摄影中用得较少，取而代之的是透镜的焦比这一概念。

焦比一般写作f/#或，其定义为透镜的焦距与入瞳直径之比：当透镜聚焦于无限远处时，这一比值就可以与像空间的数值孔径关联起来[2]。

在右图中，透镜的数值孔径为：因此对于在空气中使用的透镜而言（），一般而言，上述近似在数值孔径较小的时候才成立，但一系列分析表明，对于经过良好校正的光学系统（如相机镜头）而言，这一近似即便是对较大的数值孔径也成立。

对此鲁道夫·京斯莱克做出了如下解释，“认为[ ]等于，而非，这是一个普遍性的错误想法……如果主平面在实际中真的是平面，那这当然没错；但关于阿贝正弦条件的完备理论表明，当透镜已经针对彗形像差和球面像差进行过校正（所有好的摄影机镜头都应当做到这一点），这时透镜的第二主平面就不再是平面，而成为了以焦点为圆心，以焦距为半径的圆的一部分……”[3]从这种意义上来说，传统的薄透镜定义和焦比的图示就显得有些误导性了，用数值孔径来定义反倒更有意义一些。

工作焦比（有效焦比）[编辑]焦比描述的是在物方的边缘光线与光轴接近平行的条件下，透镜接受光的能力。

摄影时的情形常常满足这种条件——即被摄物与摄影机相距较远。

但二者相距较近时，被摄物所成的像将不再出现在透镜的焦平面上，而焦比此时也已不能准确描述透镜的收光能力和像方的数值孔径大小(即数值孔径与焦比的近似关系不成立)。

数值孔径与像差的关系数值孔径是用来衡量光学系统中物镜的分辨能力的一个重要参数，它与像差密切相关。

像差是指光学系统由于折射、衍射、散射等原因导致的图像质量降低的现象。

首先，我们来了解一下数值孔径的概念。

数值孔径是物镜前焦面上的最大限（孔径）和物镜焦点处的有效孔径之比。

具体而言，它等于正弦函数中角度的正弦值的最大值。

数值孔径的大小决定了物镜的分辨能力，即能够分辨的最小细节。

数值孔径与像差之间存在一种密切的关系。

像差是光束通过光学系统时产生的其中一个主要问题。

它会导致像的形状、亮度以及位置发生变化。

像差的存在严重影响了图像的清晰度和质量。

首先，我们来说几种常见的像差。

球差是物镜在接受无限远物体的平行光束时会发生的一种像差。

球差会导致不同位置的光束会在焦平面上聚焦成不同的大小，从而引起图像的模糊。

该现象在凸透镜和凹透镜上都会出现。

此外，还有色差。

色差是光波经过透镜或者棱镜的过程中发生的一种现象。

它会导致不同波长的光线在透镜上折射角度不同，从而使得各个波长的光线无法同时在同一点聚焦，从而导致出现彩色纷呈的边缘。

而对于像差的调节，数值孔径起到了一个至关重要的作用。

较大的数值孔径可以提高光学系统的分辨能力，并减小像差的出现。

通过增加数值孔径，我们可以有效地改善球差和色差的问题。

较大的数值孔径可以使得光线在物镜上折射时发生的角度变大，从而减小了球差的影响。

而在某些特殊的光学系统中，还可以通过设计带有特定折射率的镜片，来减小色差的影响。

此外，数值孔径的大小还与衍射密切相关。

衍射是光通过孔径时发生的一种现象。

它会导致光线在绕过物体边缘时发生弯曲和扩散，进而影响图像的清晰度。

较大的数值孔径可以减小衍射的影响，使得图像更加清晰。

总结一下，数值孔径与像差之间存在着密切的关系。

较大的数值孔径可以提高光学系统的分辨能力，并减小像差的发生。

通过增加数值孔径，可以有效地改善球差、色差和衍射等问题。

因此，在光学系统的设计和优化过程中，数值孔径的选择是十分重要的，它可以对图像的清晰度和质量产生重要的影响。

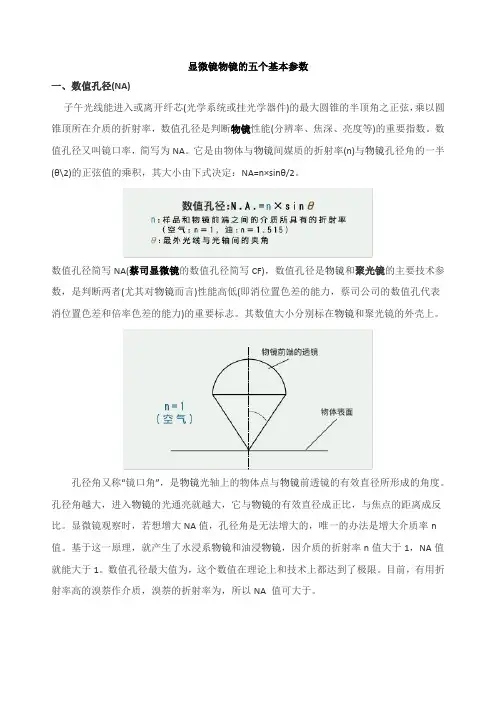

显微镜物镜的五个基本参数一、数值孔径(NA)子午光线能进入或离开纤芯(光学系统或挂光学器件)的最大圆锥的半顶角之正弦，乘以圆锥顶所在介质的折射率，数值孔径是判断物镜性能(分辨率、焦深、亮度等)的重要指数。

数值孔径又叫镜口率，简写为NA。

它是由物体与物镜间媒质的折射率(n)与物镜孔径角的一半(θ\2)的正弦值的乘积，其大小由下式决定：NA=n×sinθ/2。

数值孔径简写NA(蔡司显微镜的数值孔径简写CF)，数值孔径是物镜和聚光镜的主要技术参数，是判断两者(尤其对物镜而言)性能高低(即消位置色差的能力，蔡司公司的数值孔代表消位置色差和倍率色差的能力)的重要标志。

其数值大小分别标在物镜和聚光镜的外壳上。

孔径角又称“镜口角”，是物镜光轴上的物体点与物镜前透镜的有效直径所形成的角度。

孔径角越大，进入物镜的光通亮就越大，它与物镜的有效直径成正比，与焦点的距离成反比。

显微镜观察时，若想增大NA值，孔径角是无法增大的，唯一的办法是增大介质率n 值。

基于这一原理，就产生了水浸系物镜和油浸物镜，因介质的折射率n值大于1，NA值就能大于1。

数值孔径最大值为，这个数值在理论上和技术上都达到了极限。

目前，有用折射率高的溴萘作介质，溴萘的折射率为，所以NA 值可大于。

与其他参数的关系：数值孔径是显微镜物镜的重要参数，决定了物镜的分辨率。

与物镜的放大倍数，工作距离，景深有直接关系。

一般来说，它与分辨率成正比，与放大率成正比，焦深与数值孔径的平方成反比，NA值增大，视场宽度与工作距离都会相应的变小。

容易产生的误区：数值孔径与分辨率成正比，但这并不是说在选择物镜的时候一定要选择数值孔径(NA)最大才是最好，因为物镜还会有很多其他重要参数，比如荧光透过率、工作距离等等，最好根据自己的实验选择。

二、焦深焦深也叫景深，其定义是：指使用显微镜观察和拍摄样品表面时，从对准焦点的位置开始，改变物镜与样品表面的距离时，对焦能够保持清晰的范围。

接触式光刻机的数值孔径1. 介绍接触式光刻机是一种常用于微电子制造中的关键设备，用于在光刻胶层上进行图案的转移。

而光刻机的数值孔径是决定其性能和分辨率的重要参数之一。

本文将从不同角度深入探讨接触式光刻机的数值孔径。

2. 数值孔径的定义数值孔径（Numerical Aperture, NA）是光学系统中一个重要的参数，用于描述光线在介质中聚焦能力的大小。

在接触式光刻机中，数值孔径决定了光线的聚焦能力和分辨率，直接影响到图案转移的精度和清晰度。

3. 数值孔径的计算方法数值孔径可以通过以下公式计算得到：NA = n * sinθ其中，n是介质的折射率，θ是入射光线与法线之间的夹角。

通过调整折射率和入射角度，可以改变光刻机的数值孔径，从而实现不同的分辨率和聚焦能力。

4. 数值孔径与分辨率的关系数值孔径对光刻机的分辨率有着直接的影响。

分辨率是指光刻机能够辨别的最小图案尺寸，通常用线宽来表示。

数值孔径越大，分辨率越高，可以实现更小尺寸的图案转移。

5. 数值孔径与聚焦能力的关系除了影响分辨率外，数值孔径还决定了光线的聚焦能力。

数值孔径越大，光线的聚焦能力越强，可以实现更好的图案转移效果。

然而，过大的数值孔径也会导致光线的散射和衍射增加，降低图案的清晰度。

6. 数值孔径的优化方法为了实现更高的分辨率和聚焦能力，可以采取以下优化方法：6.1 提高折射率通过使用高折射率的介质，可以增加数值孔径，提高分辨率和聚焦能力。

例如，可以使用高折射率的光刻胶或改变光刻机的工作环境气体。

6.2 调整入射角度改变光线的入射角度可以改变数值孔径的大小，从而实现不同的分辨率和聚焦能力。

通过调整光刻机的入射角度，可以优化图案转移的效果。

6.3 使用近场光刻技术近场光刻技术是一种通过近场光学效应实现高分辨率的光刻方法。

通过将探针放置在光刻胶表面附近，可以实现更小尺寸的图案转移，从而提高分辨率和聚焦能力。

7. 数值孔径的应用领域接触式光刻机的数值孔径在许多领域都有重要的应用，包括微电子制造、光学器件制造、生物芯片制造等。
