哈尔滨Ｊ下程大学硕士学位论文
口＝１．２ｘ１０～ｍ／ｍ－℃，供水温度疋＝１３０℃，回水温度瓦＝８０℃，管道安装温度瓦＝５℃，管内介质工作压力Ｐ＝１．６ＭＰａ．外径见＝７２０ｍｍ，内径见＝７００ｍｍ。
１．管道内压应力
分析管道内压力产生的应力时，假设管道的内压作用在管道内没有压力损失，即管道内的内压力作用是定值。
数值分析时的模型可以简化为平面圆环的应力分析问题。
又因为管道是轴对称的，为了方便分析不同管径的内压应力可以取管道的１／４作为几何模型（见图２．６），单元模型采用结构实体单元ｐｌａｎｅ４２，网格为Ｑｕａｄ４ｎｏｄｅ。
图２－６管道的几何模型图
ＡＮＳＹＳ分析命令流如下：
，ＰＲＥＰ７
ＥＴ，ｌ，ＰＩ，ＡＮＥ４２
ｈｄｍＭＰ，１．０
ＭＰＤＡＴＡ，ＥＸ，ｌ，，２ｅ１１
ＭＰＤＡＴＡ，ＰＲＸＹ，ｌ一０３
ＣＹＬ４，０，０，０．３５，０，０．３６，９０
图２－７内压应力等效变形图
图２－８内压应力等效应力图
应力分析结果：见图２．７内压应力等效变形图，图２．８内压应力等效应
图２－９径向应力分布图
图２－１１周向应力分布图。

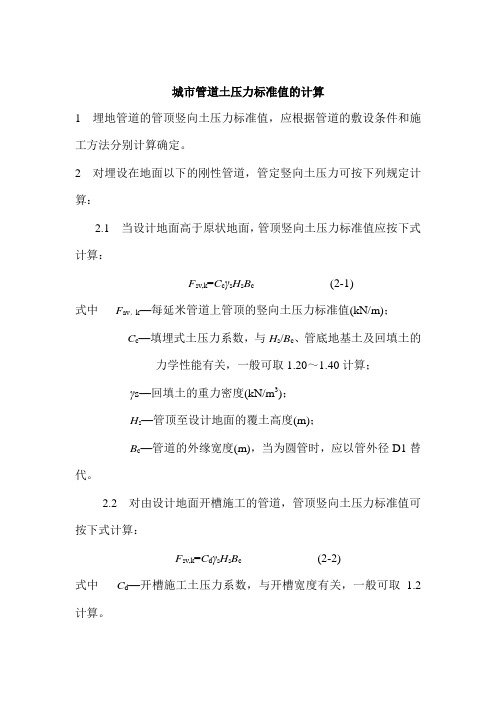

城市管道土压力标准值的计算1 埋地管道的管顶竖向土压力标准值，应根据管道的敷设条件和施工方法分别计算确定。
2 对埋设在地面以下的刚性管道，管定竖向土压力可按下列规定计算：2.1 当设计地面高于原状地面，管顶竖向土压力标准值应按下式计算：F sv,k=C cγs H s B c(2-1)—每延米管道上管顶的竖向土压力标准值(kN/m)；式中F av，kC c—填埋式土压力系数，与H s/B c、管底地基土及回填土的力学性能有关，一般可取1.20～1.40计算；γs—回填土的重力密度(kN/m3)；H s—管顶至设计地面的覆土高度(m)；B c—管道的外缘宽度(m)，当为圆管时，应以管外径D1替代。
2.2 对由设计地面开槽施工的管道，管顶竖向土压力标准值可按下式计算：F sv,k=C dγs H s B c(2-2)式中C d—开槽施工土压力系数，与开槽宽度有关，一般可取1.2计算。
3 对不开槽、顶进施工的管道，管顶竖向土压力标准值可按下式计算：F sv,k =C j γs B t D 1 (3-1)t l =1tg 2B D ϕ⎡⎤+︒-⎢⎥⎣⎦（45） (3-2) s a t j a 1exp(2=2H K B C K μμ--） (3-3)式中 C j —不开槽施工土压力系数；B t —管顶上部土层压力传递至管顶处的影响宽度(m)；K a μ—管顶以上原状土的主动土压力系数和内摩擦系数的乘积，对一般土质系数可取K a μ=0.19计算；φ—管侧土的内摩擦角，如无试验数据时可取φ=30º计算。
4 对开槽敷设的埋地柔性管道，管顶的竖向土压力标准值应按下式计算：W ck =γs H s D 1 (4-1)。
工程量计算规则D.5.1 排水管道1.各种角度的混凝土基础、混凝土管、缸瓦管铺设井中至井中的中心扣除检查井长度，以延长米计算工程量。
每座检查井扣除长度按表5-8计算。
表5-8 每座检查井扣除长度2. 管道分口区分管径和作法，以实际以口的个数计算。
3.管道闭水试验，以实际闭水长度计算，不扣除各种井所占长度。
4.管道出水口区分型式、材质及管径、以处计算。
D.5.2 给水、燃气管道安装和防腐1. 各种管道安装均按施工图中心线的长度计算（支管长度从主管中心开始计算到支管末端触处的中心），管件、阀门所占长度已在管道施工损耗中综合考虑，计算工程量时不扣除其所占长度。
但在维修项目中，管件、阀门很密集时，钢管的安装工程量不扣除管件、阀门所占长度，而钢管主材量应扣除管件和阀门所占长度，再加4%损耗计算，而不按相应定额所给定的主材消耗量计算。
2. 管道内防腐按施工图中心线长度计算，计算工程量时不扣除管件、阀门所占长度，但管件、阀门内的防腐也不另行计算。
3.需要试压、吹扫的管道长度未满10m者，以10m计算，超过10m者按实际长度计算。
4. 管道总试压按每公里为一个打压次数，套用本定额一次项目，不足0.5公里的按实计算，超过0.5公里计算一次。
D.5.3 管件制作安装及新旧管连接1. 遇有新旧管连接时，管道安装工程量计算到碰头的阀门处，但阀门及与阀门相连的承（插）盘短管、法兰盘的安装均包括在新旧管连接范围内，不再另计。
2. 管件、分水马鞍卡子、二合三通的安装按施工图数量以个计算。
D.5.4 阀门、水表、消火栓各类阀门、水表、消火栓等均以个计算。
D.5.5 井类、设备基础及出水口1. 定型井（1）各种井按不同井深、井径以座计算。
（2）各类井的井深按井底基础以上至井盖顶计算。
2.非定型井本章所列各项目的工程量均以施工图为准计算，其中：A 砌筑按计算体积，以立方米计算。
B 抹灰、勾缝以平方米计算。
C 各种井的预制构件以实体积m3计算，安装以套计算。
水管定额计算公式水管定额计算是指根据工程实际情况和要求，通过一定的计算方法和公式，确定水管工程的施工定额，以便于合理安排施工进度和资源投入。
水管定额计算是水管工程施工管理中非常重要的一环，它直接影响着工程的质量和进度。
本文将介绍水管定额计算的相关公式和方法，希望能够对水管工程的施工管理提供一定的帮助。
水管定额计算的基本公式如下：1. 水管材料用量计算公式。
水管材料用量 = 管道长度×单位长度用量。
水管材料用量计算公式是水管定额计算的基础，通过这个公式可以确定工程所需的水管材料的用量。
在计算水管材料用量时，需要考虑管道的长度和单位长度用量，单位长度用量是指每米管道所需的材料用量，可以根据实际情况进行调整。
2. 水管工程施工工时计算公式。
水管工程施工工时 = 施工任务量 / 单位时间产值。
水管工程施工工时计算公式是确定水管工程施工工时的基础，通过这个公式可以确定完成一定施工任务量所需的工时。
在计算水管工程施工工时时，需要考虑施工任务量和单位时间产值，单位时间产值是指在单位时间内完成的施工任务量，可以根据具体情况进行调整。
3. 水管工程施工人工成本计算公式。
水管工程施工人工成本 = 施工工时×人工单价。
水管工程施工人工成本计算公式是确定水管工程施工人工成本的基础，通过这个公式可以确定完成一定施工工时所需的人工成本。
在计算水管工程施工人工成本时，需要考虑施工工时和人工单价，人工单价是指单位时间内工人的工资标准，可以根据实际情况进行调整。
4. 水管工程施工材料成本计算公式。
水管工程施工材料成本 = 水管材料用量×材料单价。
水管工程施工材料成本计算公式是确定水管工程施工材料成本的基础，通过这个公式可以确定所需水管材料的成本。
在计算水管工程施工材料成本时，需要考虑水管材料用量和材料单价，材料单价是指单位材料的价格，可以根据具体情况进行调整。
以上是水管定额计算的基本公式，通过这些公式可以确定水管工程的施工定额，从而合理安排施工进度和资源投入。
给水排水工程结构设计手册第7章活荷载1.单轮荷载，适用于车重10、15吨（H≤0.4）和车重20吨（H≤0.35）情况,深度H处的压力q1的计算公式P 后轴一个轮子的压力5000kga 后胎着地长度，0.2m 20cmcmH覆土厚度m 40cmq1=0.384615kg/cm22.一排轮子情况，两辆并列的车轮最小中距为1.3m时，考虑两个轮子的情况。
适用于车重10、15吨（H为0.4~0.65）及车重20吨（H为0.35~0.6）的情况。
P后轴一个轮子的压力5000kg a后胎着地长度，0.2m 20cm b轮胎宽度，50cm H覆土厚度m45cmq1=0.3367kg/cm23.4轮子并排情况，适用于车重10、15吨（H为0.65~0.8）及车重20吨（H为0.6~0.8）的情况。
P后轴一个轮子的压力5000kg a后胎着地长度，0.2m 20cm b轮胎宽度，50cm H覆土厚度m 45cmq1=0.2886kg/cm24.当H大于0.8米时弹性半无限体压力分布公式r=0时有即为P后轴一个轮子的压力5000kg R力作用点与计算压力点的距离r力作用点与计算压力点的水平距离H覆土厚度m 60cm qlmax=0.663889kg/cm25.履带车辆c 履带间净距180cm P 车辆总重50000kg a 履带着地长度450cm b 履带宽度，70cm H 覆土厚度m45cmq1=0.289352kg/cm2q1=0.225836kg/cm26.钢轨下深度H处的压力计算c轮距80cm P轮压5000kg n轮数20a枕木长140cm b枕木宽250cm H覆土厚度m 80cmq1=0.680272kg/cm27.线荷载作用下深度H处的压力计算P线荷载10kg/cm H 覆土厚度80cmx 计算力作用点与力作用线的水平距离，取0即为q1=0.0795kg/cm28.矩（圆形）形截面上作用均布荷载时，矩形面积中心下深度H处的压力q0地面均布荷载5kg/cm2c系数0.5q1= 2.5kg/cm29.刚性铺装层的影响集中荷载通过刚性铺装层作用在离铺装层深度H处的管道上压力R 混凝土铺装层的刚度半61.32733cmC25Ek混凝土的弹性模量280000kg/cm228000N/mm2h铺装层厚度20cm μ混凝土泊松比0.15κ铺装层下土的反力模量13.5kg/cm3P集中荷载5000kg H管道埋深60cm 根据H/R 0.9783566c系数0.09q1=0.119648kg/cm210.活荷载产生的侧向压力q1活载产生的垂直压力5λ侧向土压力系数0.5qc 活载产生的侧向土压力 2.5q1的计算公式。

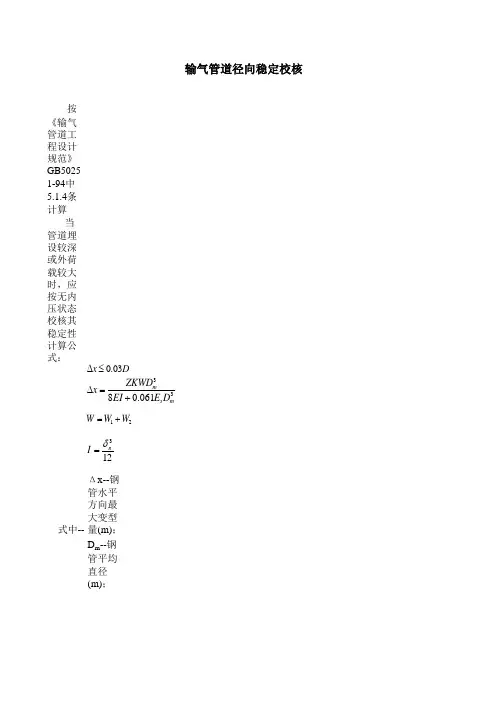

按《输气管道工程设计规范》GB50251-94中5.1.4条计算
当管道埋设较深或外荷载较大时，应按无内压状态校核其稳定性计算公式：
式中--Δx--钢管水平方向最大变型量(m)；
D m --钢管平均直径(m)；
W--作用在单位管长上的总竖向荷载(N/m)；W 1--单位管长上竖向永久荷载(N/m)；
W2--地面可变荷载传递到管道上的荷载(N/m)；Z--钢管变形滞后系数，宜取1.5；
K--基床系数，宜按规范附录D 规定选取；取0.103
E--钢材弹性模量(N/m 2)；
对碳钢≈2.1×1011
I--单位管长截面惯性矩(m 4/m)；
δn --钢管公称壁厚(m)；E s --土壤变形模量(N/m 2
)；
取2.8
单位土重(Kg/m 3)
管道埋深
(m)16002
12000W 1=8570.228
W 2=
输气管道径向稳定校核
3
3
061.08m s m
D E EI ZKWD x +=∆21W W W +=12
3
n I δ=
D
x 03.0≤∆。
市政工程工程量计算复杂来来看看管道铺设工程量计算的那些事儿管道铺设工程量计算是市政工程中的重要环节，其准确性和完整性对于工程的顺利进行和质量的保障至关重要。
下面将从计算方法、计算过程和常见问题等方面对管道铺设工程量计算进行详细介绍。
一、计算方法管道铺设工程量计算的方法可分为填充法和探测法两种。
1.填充法：根据管道截面与各种填料的面积与体积进行计算，适用于均匀填充的情况。
其中，填料的种类常见有黄土、砂土、砂石和混凝土等。
2.探测法：通过实地测量的方法确定管道的长度和深度，并根据设计图纸确定管道的类型和规格，然后根据规定的计算公式进行计算。
二、计算过程管道铺设工程量计算的过程主要包括以下几个步骤：1.检查设计图纸：仔细检查设计图纸，确认管道的类型、规格、长度、深度等信息是否符合要求。
2.实地测量：根据设计图纸实地测量管道的长度和深度，并记录相关数据。
测量时要注意水平、垂直和水平垂直等要求。
3.计算填充量：根据填充法计算管道填料的面积和体积，考虑到填料表面和底座的交接，需按规定计算交接区域的填料量。
4.计算探测量：根据设计要求和管道的实际情况，使用探测法计算管道的长度和深度，根据计算公式进行计算。
5.核对计算结果：将计算得到的填充量和探测量进行核对，确保计算结果的准确性和可靠性。
三、常见问题在管道铺设工程量计算中，常见的问题有以下几个方面：1.设计图纸的准确性：设计图纸是计算的基础，如图纸中的管道信息有误，将导致计算结果的偏差。
因此，在进行计算前要仔细核对图纸的准确性。
2.实地测量的准确性：实地测量是计算的依据，如果测量数据不准确，将直接影响计算结果的准确性。
因此，在实地测量时要保证测量设备的准确性和操作的规范性。
3.填充材料的选择和计算：填充材料的种类和数量对计算结果影响较大，选材和计算时应按照相关规范和要求进行。
4.计算公式的正确应用：探测法中使用的计算公式需要根据具体情况进行选择和正确应用，如果不熟悉或选择不当，将导致计算结果的不准确。

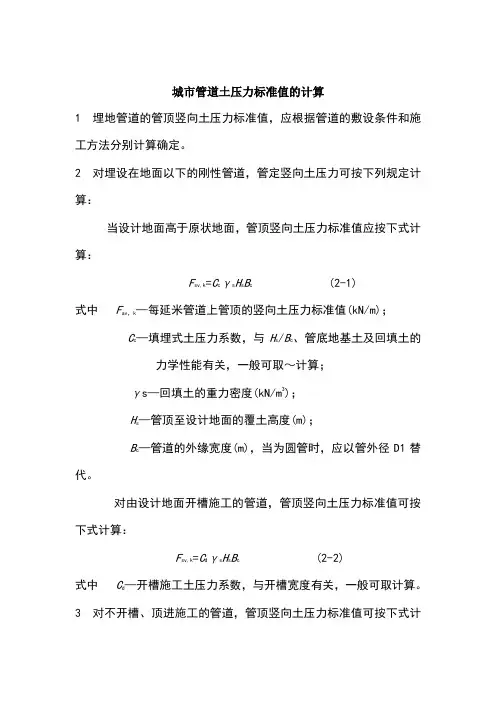

城市管道土压力标准值的计算1 埋地管道的管顶竖向土压力标准值，应根据管道的敷设条件和施工方法分别计算确定。
2 对埋设在地面以下的刚性管道，管定竖向土压力可按下列规定计算：当设计地面高于原状地面，管顶竖向土压力标准值应按下式计算：F sv,k=C cγs H s B c (2-1)式中F av，k—每延米管道上管顶的竖向土压力标准值(kN/m)；C c—填埋式土压力系数，与H s/B c、管底地基土及回填土的力学性能有关，一般可取～计算；γs—回填土的重力密度(kN/m3)；H s—管顶至设计地面的覆土高度(m)；B c—管道的外缘宽度(m)，当为圆管时，应以管外径D1替代。
对由设计地面开槽施工的管道，管顶竖向土压力标准值可按下式计算：F sv,k=C dγs H s B c (2-2)式中C d—开槽施工土压力系数，与开槽宽度有关，一般可取计算。
3 对不开槽、顶进施工的管道，管顶竖向土压力标准值可按下式计算：F sv,k =C j γs B t D 1 (3-1)t l =1tg 2B D ϕ⎡⎤+︒-⎢⎥⎣⎦（45） (3-2) s a t j a 1exp(2=2H K B C K μμ--） (3-3)式中 C j —不开槽施工土压力系数；B t —管顶上部土层压力传递至管顶处的影响宽度(m)；K a μ—管顶以上原状土的主动土压力系数和内摩擦系数的乘积，对一般土质系数可取K a μ=计算；φ—管侧土的内摩擦角，如无试验数据时可取φ=30o 计算。
4 对开槽敷设的埋地柔性管道，管顶的竖向土压力标准值应按下式计算：W ck =γs H s D 1 (4-1)。
管道支护工程深度计算公式管道支护工程是指为了保护地下管道不受外部力的破坏而进行的一系列工程措施。
在进行管道支护工程时，需要对管道的深度进行合理的计算，以确保管道的安全运行。
本文将介绍管道支护工程深度计算的相关公式及其应用。
管道支护工程深度计算的相关公式主要包括以下几个方面，土壤承载力、管道荷载、管道支撑结构和管道埋深等。
首先，我们来看土壤承载力的计算公式。
土壤承载力是指土壤对管道的承载能力，其计算公式为，q = cNc + γzNq + 0.5γBNγ，其中q为单位面积的土壤承载力，c为土壤的内摩擦角，Nc、Nq、Nγ为土壤承载力的修正系数，γ为土壤的重度，z为埋深，B为管道的宽度。
通过这个公式，可以计算出管道在不同埋深下土壤的承载能力，从而确定管道的埋深。
其次，管道荷载的计算公式也是管道支护工程深度计算中的重要内容。
管道荷载是指管道在运行过程中受到的外部荷载，其计算公式为，P = ρghA，其中P为管道荷载，ρ为流体的密度，g为重力加速度，h为管道的埋深，A为管道的横截面积。
通过这个公式，可以计算出管道在不同埋深下受到的荷载大小，从而确定管道的支撑结构。
然后，管道支撑结构的计算公式也是管道支护工程深度计算中的关键内容。
管道支撑结构是指为了支撑管道而进行的结构设计，其计算公式为，S = 2πrL + 2πr2，其中S为支撑结构的面积，r为管道的半径，L为管道的长度。
通过这个公式，可以计算出管道在不同埋深下所需的支撑结构大小，从而确定管道的支撑结构设计。
最后，管道埋深的计算公式也是管道支护工程深度计算中的重要内容。
管道埋深是指管道埋在地下的深度，其计算公式为，D = H h t，其中D为管道的埋深，H为地面到管道顶部的高度，h为管道的高度，t为管道的厚度。
通过这个公式，可以计算出管道在不同地面高度下的埋深大小，从而确定管道的埋深设计。
综上所述，管道支护工程深度计算的相关公式包括土壤承载力、管道荷载、管道支撑结构和管道埋深等。
怎么算管道重量计算公式管道重量计算公式。
在工程设计和施工中，管道的重量是一个重要的参数，它直接影响着管道的安装和使用。
因此，准确计算管道的重量对于工程设计和施工来说是非常重要的。
在本文中，我们将介绍如何计算管道的重量以及相关的计算公式。
管道的重量计算公式通常基于管道的材料、尺寸和壁厚等因素。
下面将分别介绍不同材料的管道重量计算公式。
1. 钢管道的重量计算公式。
钢管道是工程中常用的管道材料之一，其重量计算公式如下：W = (D t) t 0.02466 L。
其中，W为管道的重量（kg/m），D为管道外径（mm），t为管道壁厚（mm），L为管道长度（m）。
在这个公式中，0.02466是一个常数，可以根据不同的单位进行调整。
2. 不锈钢管道的重量计算公式。
不锈钢管道是一种耐腐蚀的管道材料，其重量计算公式与钢管道类似，但需要考虑不同的密度和强度等因素。
不锈钢管道的重量计算公式如下：W = (D t) t 0.02491 L。
其中，W为管道的重量（kg/m），D为管道外径（mm），t为管道壁厚（mm），L为管道长度（m）。
在这个公式中，0.02491是一个常数，可以根据不同的单位进行调整。
3. PVC管道的重量计算公式。
PVC管道是一种轻质的管道材料，其重量计算公式与钢管道和不锈钢管道有所不同。
PVC管道的重量计算公式如下：W = (D t) t 0.0189 L。
其中，W为管道的重量（kg/m），D为管道外径（mm），t为管道壁厚（mm），L为管道长度（m）。
在这个公式中，0.0189是一个常数，可以根据不同的单位进行调整。
在实际工程中，我们可以根据具体的管道材料和尺寸来选择合适的重量计算公式，以便准确计算管道的重量。
另外，需要注意的是，在进行管道重量计算时，还需要考虑管道的附件和支架等附加构件的重量，以确保整个管道系统的重量计算准确。
除了上述的基本重量计算公式外，还有一些特殊情况需要特别注意。
例如，对于弯头、三通、四通等特殊形状的管件，其重量计算公式需要根据具体的形状和尺寸进行调整。
基础埋深计算公式
1.直埋管道的埋深计算公式：
埋深=地面标高-管道顶部标高
这个公式非常简单，只需要知道地面标高和管道顶部标高就可以得到埋深。
2.地埋管道的埋深计算公式：
埋深=地面标高-地表以下的土层厚度-管道顶部标高
地埋管道的埋深计算公式相对较复杂，需要考虑地表以下不同土层的厚度。
一般情况下，需要通过地质勘探等方法来确定各个土层的厚度。
3.隧道管道的埋深计算公式：
埋深=隧道顶部标高-管道顶部标高
隧道管道的埋深计算较为简单，只需要知道隧道顶部标高和管道顶部标高。
这些公式都是通过几何关系来计算埋深的，但实际应用中需要结合具体的工程条件进行调整。
在计算埋深时，还需要考虑以下几个因素：
1.埋设管道的类型和尺寸：不同类型和尺寸的管道具有不同的承载能力和稳定性要求，因此需要根据具体情况来确定埋深。
2.地表荷载：埋深的计算还需要考虑地表施加在管道上的荷载，如车辆荷载、建筑物荷载等。
3.地下水位：地下水位的高低会对管道的稳定性产生影响，需要根据地下水位来合理确定埋深。
4.土壤条件：不同的土壤类型对管道的稳定性有不同的要求，需要根据土壤条件来确定埋深。

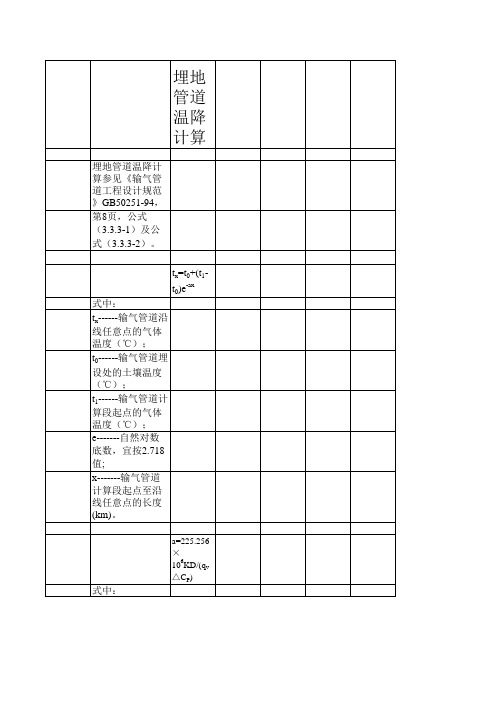

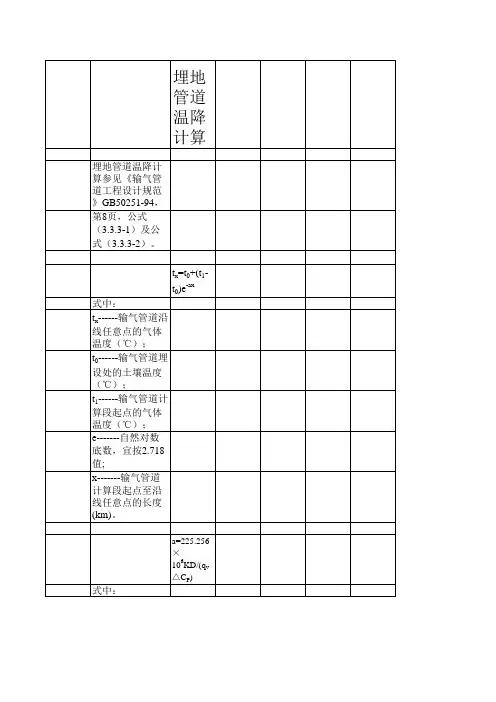

1管道总传热系数管道总传热系数是热油管道设计和运行管理中的重要参数。
在热油管道稳态运行方案的工艺计算中，温降和压降的计算至关重要，而管道总传热系数是影响温降计算的关键因素，同时它也通过温降影响压降的计算结果。
1.1 利用管道周围埋设介质热物性计算K 值管道总传热系数K 指油流与周围介质温差为1℃时，单位时间内通过管道单位传热表面所传递的热量，它表示油流至周围介质散热的强弱。
当考虑结蜡层的热阻对管道散热的影响时，根据热量平衡方程可得如下计算表达式：1112ln 111ln22i i ne nwiLL DD D KD DDD aall -+éùæöêúç÷èøêú=+++êúêúêúëûå（1-1）式中：K ——总传热系数，W /(m 2·℃)；e D ——计算直径，m ；（对于保温管路取保温层内外径的平均值，对于无保温埋地管路可取沥青层外径）；n D ——管道内直径，m ；w D ——管道最外层直径，m ；1 ——油流与管内壁放热系数，W/(m 2·℃)；2 ——管外壁与周围介质的放热系数，W/(m 2·℃)； i ——第i 层相应的导热系数，W/(m·℃)；i D ，1i D +——管道第i 层的内外直径，m ，其中1,2,3...in =；L D ——结蜡后的管内径，m 。
为计算总传热系数K ，需分别计算内部放热系数1 、自管壁至管道最外径的导热热阻、管道外壁或最大外围至周围环境的放热系数2 。
（1）内部放热系数1 的确定放热强度决定于原油的物理性质及流动状态，可用1 与放热准数u N 、自然对流准数r G 和流体物理性质准数r P 间的数学关系式来表示[47]。
地埋管取热量计算地埋管取热量计算是指通过埋设地下管道来获取地热能量的一种方法。
地热能是一种可再生能源，利用地下管道取热可以有效地提供供暖和热水等能源需求。
下面将从地埋管的原理、热量计算公式和实际案例等方面来介绍地埋管取热量的计算方法。
一、地埋管取热量的原理地埋管取热量的原理是利用地下管道与地壤之间的热交换作用，将地下的地热能量转移到建筑物内部，从而达到供暖和热水的目的。
地下管道中的流体通过与地壤接触，吸收地壤的热能，再将热能传递到热泵或其他热交换设备中，最后供给建筑物使用。
二、地埋管取热量的计算公式地埋管取热量的计算公式可以根据具体情况进行推导，以下是一个常用的计算公式：Q = m × c × ΔT其中，Q表示取热量，m表示流经地埋管的流体质量，c表示流体的比热容，ΔT表示流体在进出口温度差。
三、地埋管取热量的实际案例下面以某小区地埋管取热为例，来介绍地埋管取热量的计算方法。
某小区地埋管系统总长度为1000米，埋深为2米，管道直径为0.1米，流体质量为0.1kg/s，进口温度为10摄氏度，出口温度为20摄氏度。
根据上述数据，可以进行以下计算：计算地埋管的表面积：A = π × D × L其中，A表示地埋管的表面积，π为圆周率，D为管道直径，L为地埋管的长度。
代入具体数值，可得：A = 3.14 × 0.1 × 1000 = 314平方米然后，计算地埋管与地壤之间的热交换量：Q = A × U × ΔT其中，Q表示取热量，A表示地埋管的表面积，U表示地埋管与地壤之间的热传导系数，ΔT表示流体在进出口温度差。
根据实际情况，假设地埋管与地壤之间的热传导系数为20W/（平方米·摄氏度），则代入具体数值可得：Q = 314 × 20 × (20-10) = 6280W将取热量转换为热量需求：Q' = Q × 3600 / η其中，Q'表示热量需求，Q表示取热量，3600为换算系数（将秒转换为小时），η表示热泵或其他热交换设备的效率。
小区管网土方计算公式在小区建设过程中，管网土方计算是一个非常重要的环节。
管网土方计算是指根据管道的长度、直径、埋深等参数，计算出需要挖掘或填方的土方量，以便合理安排施工计划和预算。
在实际工程中，采用合适的土方计算公式可以提高工程的施工效率，减少成本，保证工程质量。
一般来说，小区管网土方计算公式可以分为两种情况，一种是挖方计算，即挖掘出的土方量；另一种是填方计算，即填充土方量。
下面将分别介绍这两种情况的土方计算公式。
挖方计算公式：在小区管网建设过程中，通常需要挖掘地面以埋设管道。
挖方计算公式可以根据管道的长度、直径、埋深等参数来计算出需要挖掘的土方量。
一般来说，挖方计算公式可以采用以下公式进行计算：挖方量 = 管道长度×断面积×开挖深度。
其中，管道长度指的是需要挖掘的管道的总长度；断面积指的是管道的横截面积，可以根据管道的直径来计算；开挖深度指的是管道埋设的深度。
填方计算公式：在小区管网建设过程中，有时也会需要进行填方工作，即将挖掘出的土方填充回挖掘的坑中。
填方计算公式可以根据挖掘的坑的长度、宽度、深度等参数来计算出需要填充的土方量。
一般来说，填方计算公式可以采用以下公式进行计算：填方量 = 坑的长度×坑的宽度×坑的深度。
其中，坑的长度指的是需要填充的坑的长度；坑的宽度指的是需要填充的坑的宽度；坑的深度指的是需要填充的坑的深度。
在实际工程中，挖方和填方计算公式可以根据具体情况进行调整和修正。
例如，如果管道的走向有弯曲或者有斜坡，需要根据实际情况进行修正。
另外，如果挖掘的土壤质地不同，也需要根据土壤的情况进行修正。
因此，在进行土方计算时，需要综合考虑各种因素，确保计算结果准确可靠。
在小区管网建设过程中，合理的土方计算可以帮助工程施工人员合理安排施工计划，提高施工效率，减少成本。
因此，掌握合适的土方计算公式对于工程建设来说非常重要。
希望以上介绍的挖方和填方计算公式能够对小区管网建设工程有所帮助。
