现场总线与数据通信基础

工业数据通信和控制网络（现场总线）现场总线技术现场总线控制系统（简称FCS）其结构模式为“工作站――现场总线智能仪表”二层结构，成本低、可靠性高，可实现真正的开放式互连系统结构。

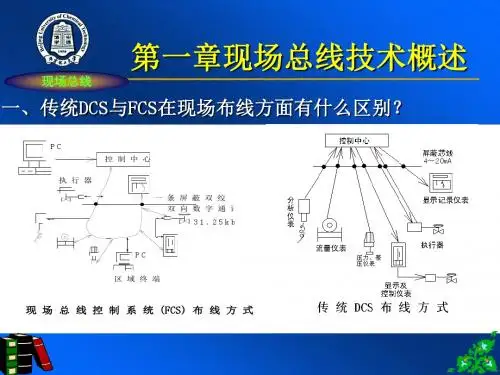

操作站LANH2H1服务器H1现场总线现场设备124H1网桥H1H132现场设备H1现场总线现场总线FCS控制层32现场设备原理图控制系统应用图示例使用控制系统分布确定现场总线的接线H1现场总线#3网段控制室PCGreenLiquorStorageLT111LT112H1现场总线#2网段LT101Re-BurnedPurchasedLimeLimeDT109FT11019SC11124IP102IP104AIP104BCoolerSC11225SC1102320FT102AT10321TT104HeaterCV-101A/OAT106AT107AAT107BLT108SC10822H1现场总线#1网段TT105现场总线定义现场总线是连接智能现场设备和自动化系统的数字式、双向传输、多分支结构的通信网络。

它的关键标志是能支持双向、多节点、总线式的全数字通讯。

网络节点网络体系包括IPC、PLC以及各种智能化的现场控制设备基于统一、规范的通信协议通过同一总线实现相互间的数据传输与信息共享位于生产控制的底层网络结构通信总线在现场设备中的延伸现场总线的发展1996年到1998年，国际性组织FF（现场总线基金会）和PNO（Profibus国际组织）先后发布了适于过程自动化的现场总线标准H1、H2（HSE）和Profibus-PA,H1和PA都在实际工程中开始应用。

1999年底，包含8种现场总线标准在内的国际标准IEC-61158开始生效，除H1、HSE和PA外，还有WorldFIP、Interbus、ControlNet、P-NET、SwiftNet等五种。

Profibus较适合于工厂自动化，CAN适用于汽车工业，FF总线(FoundationFieldbus)主要适用于过程控制现场总线的网络结构现场总线的星形网络结构现场总线的网络结构特点Ethernet/HighwayFiledbusIPC、PLC。

现场总线及通讯协议现场总线的现状和未来发展一、引言计算机控制系统的发展在经历了基地式气动仪表控制系统、电动单元组合式模拟仪表控制系统、集中式数字控制系统以及集散控制系统（DCS）后，今后将朝着现场总线控制系统的方向发展。

现场总线(field bus)是指现场仪表和数字控制系统输入输出之间的全数字化、双向、多站的通讯系统。

二、现场总线的产生纵观控制系统的发展史，不难发现，每一代新的控制系统推出都是针对老一代控制系统存在的缺陷而给出的解决方案，最终在用户需求和市场竞争两大外因的推动下占领市场的主导地位，现场总线和现场总线控制系统的产生也不例外。

1、模拟仪表控制系统模拟仪表控制系统于六七十年代占主导地位。

其显著缺点是：模拟信号精度低，易受干扰。

2、集中式数字控制系统集中式数字控制系统于七八十年代占主导地位。

采用单片机、PLC、SLC 或微机作为控制器，控制器内部传输的是数字信号，因此克服了模拟仪表控制系统中模拟信号精度低的缺陷，提高了系统的抗干扰能力。

集中式数字控制系统的优点是易于根据全局情况进行控制计算和判断，在控制方式、控制机时的选择上可以统一调度和安排；不足的是，对控制器本身要求很高，必须具有足够的处理能力和极高的可靠性，当系统任务增加时，控制器的效率和可靠性将急剧下降。

3、集散控制系统（DCS）集散控制系统（DCS）于八、九十年代占主导地位。

其核心思想是集中管理、分散控制，即管理与控制相分离，上位机用于集中监视管理功能，若干台下位机下放分散到现场实现分布式控制，各上下位机之间用控制网络互连以实现相互之间的信息传递。

因此，这种分布式的控制系统体系结构有力地克服了集中式数字控制系统中对控制器处理能力和可靠性要求高的缺陷。

在集散控制系统中，分布式控制思想的实现正是得益于网络技术的发展和应用，遗憾的是，不同的DCS厂家为达到垄断经营的目的而对其控制通讯网络采用各自专用的封闭形式，不同厂家的DCS系统之间以及DCS与上层Intranet、Internet信息网络之间难以实现网络互连和信息共享，因此集散控制系统从该角度而言实质是一种封闭专用的、不具可互操作性的分布式控制系统且DCS造价昂贵。

现场总线课后答案第一章现场总线技术概述1.自动控制系统的发展经历了哪几个阶段？大致经历了四个发展阶段，具体如下：20世纪50年代以前是模拟仪表控制系统；直接数字控制系统；70年代中期出现集散控制系统；90年代后期现场总线控制系统。

2.DCS控制系统的结构包括哪几部分？包括三部分：分散过程控制装置部分，操作管理装置部分，通信系统部分3.现场总线的基本定义？现场总线(Fieldbus)：是用于过程自动化或制造自动化中的，实现智能化现场设备（例如，变送器、执行器、控制器)与高层设备(例如主机、网关、人机接口设备)之间互联的，全数字、串行、双向的通信系统。

5.现场总线控制系统的技术特点。

1.开放性；2.全数字化；3.双向通信；4.互可操作性与互用性；5.现场设备的智能化与功能自治性6.系统结构的高度分散性7.对现场环境的适应性6. FCS相对于DCS具有哪些优越性？1．FCS实现全数字化通信2．FCS实现彻底的全分散式控制3．FCS实现不同厂商产品互联、互操作4．FCS增强系统的可靠性、可维护性5．FCS降低系统工程成本7.分析现场总线的现状，展望其发展前景。

第二章数据通信基础与网络互联1.何谓现场总线的主设备、从设备？可在总线上发起信息传输的设备叫做“总线主设备”，又称命令者。

不能在总线上主动发起通信、只能挂接在总线上、对总线信息进行接收查询的设备称为总线从设备(bus slaver)，也称基本设备。

2.总线操作过程的内容是什么？总线上命令者与响应者之间的连结→数据传送→脱开，这一操作序列称为一次总线“交易”(transaction)，或者叫做一次总线操作。

3.寻址方式有几种？物理寻址逻辑寻址广播寻址4.通信系统由哪几部分组成?各自具有什么功能?通信系统是传递信息所需的一切技术设备的总和。

它一般由信息源和信息接收者，发送、接收设备，传输媒介几部分组成。

信息源和接收者是信息的产生者和使用者发送设备的基本功能是将信息源和传输媒介匹配起来，即将信息源产生的消息信号经过编码，并变换为便于传送的信号形式，送往传输媒介。

数据通信与工业控制网络知识点总结在当今高度自动化和智能化的工业生产环境中，数据通信与工业控制网络扮演着至关重要的角色。

它们是实现工业设备之间高效、准确信息传递和协同工作的关键基础设施。

接下来，让我们一起深入了解这一领域的重要知识点。

一、数据通信基础数据通信是指在不同设备之间传输数据的过程。

这包括了数据源的生成、数据的编码与调制、数据的传输介质选择以及数据的接收和解码。

（一）数据编码与调制在数据通信中，为了使数据能够在传输介质中有效传输，需要对原始数据进行编码和调制。

常见的编码方式有不归零编码（NRZ）、曼彻斯特编码和差分曼彻斯特编码等。

而调制则是将数字信号转换为模拟信号的过程，常见的调制方式有幅移键控（ASK）、频移键控（FSK）和相移键控（PSK）等。

（二）传输介质传输介质是数据传输的物理路径，常见的有双绞线、同轴电缆、光纤和无线介质等。

双绞线成本较低，适用于短距离传输；同轴电缆具有较好的抗干扰能力，常用于有线电视和早期的网络布线；光纤则具有极高的带宽和传输距离，适用于高速、长距离的数据传输；无线介质如 WiFi、蓝牙等则提供了便捷的移动性和灵活性。

（三）数据传输方式数据传输可以分为串行传输和并行传输。

串行传输是逐位依次传输数据，线路成本低，适用于远距离传输；并行传输则是同时传输多位数据，速度快但线路复杂，成本高，适用于短距离、高速传输。

二、工业控制网络的类型工业控制网络根据应用场景和需求的不同，可以分为多种类型。

（一）现场总线现场总线是一种用于工业现场设备之间通信的网络，如CAN 总线、Profibus 总线等。

它具有实时性强、可靠性高、成本低等优点，广泛应用于制造业、自动化生产线等领域。

（二）工业以太网工业以太网是将以太网技术应用于工业控制领域，它在以太网的基础上增加了实时性、可靠性和安全性等方面的特性，能够满足工业控制对网络性能的要求。

（三）无线网络随着无线技术的发展，工业无线网络也逐渐得到应用，如 Zigbee、WirelessHART 等。

文库资料 ©2017 Guangzhou ZHIYUAN Electronics Stock Co., Ltd.第1章 现场总线CAN-bus1.1 CAN-bus 物理层物理层主要是完成设备间的信号传送，把各种信息转换为可以传输的物理信号（通常为电信号或光信号），并将这些信号传输到其他目标设备。

基于该目的，CAN-bus 对信号电平、通信时使用的电缆及连接器等做了详细规定。

CAN-bus 由ISO 标准化后发布了两个标准，分别是ISO11898（125kbps~1Mbps 的高速通信标准）和ISO11519（小于125kbps 的低速通信标准）。

这两个标准仅在物理层不同，在数据链路层是相同的。

1.1.1 CAN 收发器与信号电平位于CAN-bus 物理层的器件要完成逻辑信号与电缆上物理信号的转换，该器件被称为收发器，其外形如图1.1所示。

图1.1 CAN 收发器的引脚与实物图CAN-bus 使用两根线缆进行信号传输，如图1.2所示，这两根线缆的名称分别为CAN_High 和CAN_Low （简称CAN_H 和CAN_L ）。

CAN 收发器根据两根线缆之间的电压差来判断总线电平，这种传输方式被称为差分传输。

线缆上传输的电平信号只有两种可能，分别为显性电平和隐性电平，其中显性电平代表逻辑0，隐性电平代表逻辑1。

ISO11898和ISO11519-2电信号数据对比如表1.1所示。

表1.1 ISO11898和ISO11519-2电信号数据对比图1.2 双绞线文库资料 ©2017 Guangzhou ZHIYUAN Electronics Stock Co., Ltd.双绞线（屏蔽/非屏蔽）双绞线（屏蔽/非屏蔽）CAN-bus 采用双绞线连接，并配合差分传输方式，可以有效的抑制共模干扰。

共模干扰是指信号线上的干扰信号的幅度和相位都相同，如图1.3所示。

例如通信电缆被一个电磁脉冲辐射了，根据中学的物理知识我们知道交变的磁场能感应出产生交变的电场，反映在信号电位上就是出现了瞬间的电压跌落或尖峰。

天津工业大学自动化、电气工程及其自动化本科生限修课程工业控制网络与自动化管理技术主讲：郭利进2016.09-12讲解内容:1.现场总线技术概述2.数据通信基础3.控制网络基础4.CAN总线与基于CAN的控制网络5.分布式的网络控制系统6.网络控制系统的实施和管理第1 章现场总线技术概述—工业控制网络与自动化管理技术—天津工业大学郭利进本章内容1.1现场总线简介1.2现场总线系统的特点1.3以现场总线为基础的企业网络系统1.4现场总线技术的标准化返回1.1 现场总线简介1.1.1 什么是现场总线1.1.2 基于现场总线的数据通信系统1.1.3 现场总线控制网络与网络化控制系统1.1.4 现场总线系统适应了综合自动化发展需要1.1.5 早期的现场总线返回1.1.1 什么是现场总线现场总线原本指现场设备之间公用的信号传输线。

后又被定义为应用在生产现场，在测量控制设备之间实现双向串行多结点数字通信的技术。

现在已成为控制网络的代名词。

现场总线IEC定义：一种应用于生产现场，在现场设备之间、现场设备与控制装置之间进行双向、串行、多节点、数字通信技术。

随着现场总线技术的发展，它不再只是通信标准或通信技术，而成为网络系统与控制系统。

现场总线系统：以测量控制设备作为网络节点，以双绞线等传输介质为纽带，把位于生产现场、具备数字计算和数字通信能力的测量控制设备连接成网络系统，按公开、规范的通信协议，在多个测量控制设备之间、现场设备与远程监控计算机之间，实现数字传输与信息交换，形成适应各种应用需要的自动控制系统。

现场总线系统既是一个开放的数据通信系统、网络系统，又是一个可以由现场设备实现完整控制功能的全分布控制系统。

1.1.2 基于现场总线的数据通信系统基于现场总线的数据通信系统有数据的发送设备、接收设备、作为传输介质的现场总线、传输报文、通信协议几部分组成。

1.1.3 现场总线控制网络与网络化控制系统 控制网络的定义：控制网络也称网络化的控制，它将多个分散在生产现场、具有数字通信功能的测量控制仪表作为网络节点，采用公开、规范的通信协议，以现场总线作为通信连接的纽带，把现场控制设备连接成可以相互沟通信息，共同完成自控任务的网络系统与控制系统。

《现场总线控制技术》教学大纲《现场总线控制技术》课程教学大纲课程名称：现场总线控制技术（Technology of Field Bus Control System ）课程代号：02332150学时数：38（实验6学时）学分数：2适用专业：自动化、电气工程及其自动化执笔人：徐晓光一、本课程的性质、任务和作用本课程综合了电子、仪器仪表、计算机技术和网络技术的最新发展成果，旨在介绍现场总线这一自控领域的新技术，使学生了解工业自动化领域当今世界自控技术的研究热点和发展方向。

本课程的主要任务是使学生在了解工业自动化的发展历程以及在现场总线技术中使用的基础知识的基础上，掌握目前在工业现场使用最多的PROFIBUS-DP、PROFIBUS-PA的基本原理和具体应用，对工业以太网技术、AS-i 技术及与现场总线密切相关的OPC技术和IEC61131-3编程语言等新技术也要有所认识。

通过本课程的学习能独立承担和开展现场总线控制系统相关的研究工作。

二、本课程的相关课程可编程序控制器、可视化数据处理技术、计算机控制技术，机电传动与控制，单片机原理与应用，自动控制原理等课程三、本课程的基本内容及要求（二）基本内容第1章概述1．1 现场总线的基本概念1．2 现场总线的特点1．3 现场总线的现状1．4 现场总线的未来第2章数据通信基础2．1 通信模型2．2 数据传输2．3 传输媒体2．4 传输数据编码2．5 数据通信接口2．6 差错检测与校正2．7 多路复用技术第3章现场总线体系结构3．1 网络体系结构概述3．2 开放系统互连参考模型中的若干重要概念3．3 现场总线体系结构的建立及特点3．4 现场总线网络的拓扑结构第4章媒体访问控制技术4．1 媒体访问控制技术概述4．2 集中控制型受控访问方法4．3 ALOHA随机访问方法4．4 CSMA 随机访问方法线控制系统的特点。

第2章数据通信基础掌握通信模型、数据传输、传输媒体、传输数据编码、数据通信接口和差错检测与校正的概念及方法，了解多路复用技术的构成及使用方法。

文库资料 ©2017 Guangzhou ZHIYUAN Electronics Stock Co., Ltd.第1章 现场总线CAN-bus1.1 CAN-bus 数据链路层我们已经知道物理层实现了信号的传输，那么信号是如何运送数据的、多个节点同时发送时怎么办、如何保证数据的可靠性、发生错误时怎么办、以及发送与接收目标如何选择呢？这些工作都是在数据链路层完成的。

1.1.1 CAN 帧类型CAN-bus 通信是通过五种类型的帧进行的，它们分别是数据帧、远程帧、错误帧、过载帧和帧间隔，其种类及用途如表1.1所示。

表1.1 帧的种类及用途1.1.2 数据帧CAN-bus 的用途就是在各个节点之间建立起交换数据的桥梁，数据帧就像卡车一样，承担了运送数据的功能。

目前使用最广泛的CAN-bus 标准是V2.0版本，该标准在发布之初就制定了A 和B 两部分，称为CAN2.0A 和CAN2.0B 。

这两个部分的主要区别是仲裁区域的ID 码长度不同，CAN2.0A 为11位ID ，称为标准帧。

CAN2.0B 为29位ID ，称为扩展帧。

这两种标准的设备一般不会在同一个物理网络中混合使用。

数据帧由7个段组成，帧结构如图1.1所示，各段的结构如图1.2所示，作用如表1.2所示。

帧起始控制段数据段CRC 段应答段帧结束图1.1 数据帧结构文库资料 ©2017 Guangzhou ZHIYUAN Electronics Stock Co., Ltd.图1.2 数据帧各段组成 表1.2 数据帧各段功能1． 帧起始表示数据帧的开始，由单个显性位构成，在总线空闲时才允许发送。

所有节点必须同步于首先开始发送帧的起始位。

2． 仲裁段我们知道一个CAN-bus 线缆上会挂接很多CAN 节点，它们都可以主动发送报文。

我们可以想象如果在同一时刻有多个节点同时发送数据帧，则可能出现数据互相干扰的问题，就像一条铁轨不能在同一时刻跑多列火车一样。
