一概述HS5628A型积分声级计既是一种测量指数时间计权声级的通用声级计，又是能测量时间平均声级的积分平均声级计和测量声暴露的个人声暴露计，其性能符合GB/T17181-1997和IEC61672-2002标准对 2 级声级计的要求，对射频场敏感度属X 类。
本仪器采用先进的数字检波技术，具有可靠性高、稳定性好、动态范围宽等优点。
点阵字符式液晶显示，用户操作简便，电池供电，测量结果长期保存在仪器内，通过 RS-232 接口在现场或事后用微型打印机打印出来或送到计算机中去处理。
本仪器结构紧凑、造型美观、功能多, 可用于环境噪声的测量，也可用于劳动保护、工业卫生及各种机器、车辆、船舶、电器等工业噪声的测量。
本仪器有两种测量方式：1 ．测量方式 1 ：自动测量 Lp 、 Leq、 L AE、 Lmax、 Lmi n、 E。
测量时间可设定为 10s、 1mi n 、 5mi n、 10mi n、 15mi n、 20mi n、30mi n、 1h 、 4h、 8h、 24h 。
Man ( 人工 ) 。
结果可显示或打印。
2 ．测量方式2：连续自动测量Leq，测量时间间隔可以设为1s- 10s，可以通过面板按键或通过电脑设置测量的起始时间、结束时间和时间间隔。
测量结果可以显示、打印或输往电脑处理。
二主要技术性能1传声器：Φ 12.7mm(1/2 ″ ) 驻极体测试电容传声器2测量范围：35dB～ 130dB (A)、40dB～130dB (C)3频率范围： 20Hz～ 10kHz4频率计权： A、 C 计权5时间计权：快〔 F〕、慢 (S)6检波器特性：数字检波技术，峰值因数≥37级量程分高、中、低 3 档，每档线性范围≥60dB。
高：70dB～ 130dB中：50dB ～ 110dB低：35dB ～ 90dB8测量时间设定：测量方式1：10s 、1min 、5min 、10min 、15min 、 20min 、30min 、4h、 1h、 8h 、 24h 。

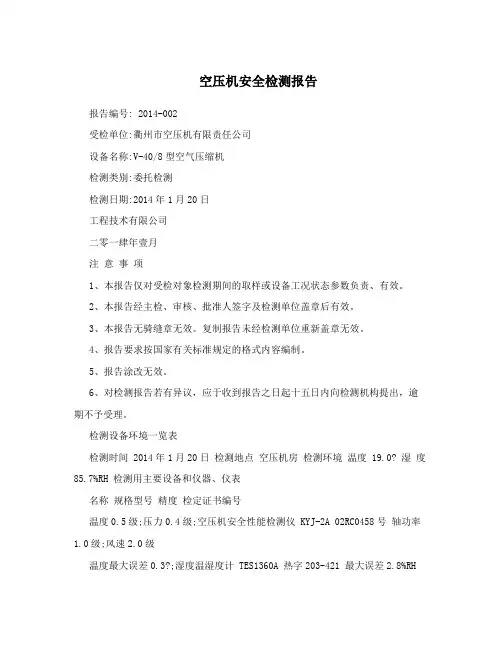

空压机安全检测报告报告编号: 2014-002受检单位:衢州市空压机有限责任公司设备名称:V-40/8型空气压缩机检测类别:委托检测检测日期:2014年1月20日工程技术有限公司二零一肆年壹月注意事项1、本报告仅对受检对象检测期间的取样或设备工况状态参数负责、有效。
2、本报告经主检、审核、批准人签字及检测单位盖章后有效。
3、本报告无骑缝章无效。
复制报告未经检测单位重新盖章无效。
4、报告要求按国家有关标准规定的格式内容编制。
5、报告涂改无效。
6、对检测报告若有异议，应于收到报告之日起十五日内向检测机构提出，逾期不予受理。
检测设备环境一览表检测时间 2014年1月20日检测地点空压机房检测环境温度 19.0? 湿度85.7%RH 检测用主要设备和仪器、仪表名称规格型号精度检定证书编号温度0.5级;压力0.4级;空压机安全性能检测仪 KYJ-2A 02RC0458号轴功率1.0级;风速2.0级温度最大误差0.3?;湿度温湿度计 TES1360A 热字203-421 最大误差2.8%RH测量值误差-0.0002m 钢卷尺 3m 长字2010011示值变动性0.1n%+2个字;转速表 RM1500 力字2010032 示值误差?0.1n%?1个字10级兆欧表 ZC25-4 电字2505-218直流电压0.5%+3;直流电流1.5%+3;交流电压1%+3;数字万用表 15B 电字201154 交流电流1.5%+3;电阻0.5%+2最大误差-0.1dB 积分声级计 HS5618A 车检字2010052参考灵敏度0.957;频率响应最大偏差4.5%;幅值非线测振仪 HS5936 力字201005性最大偏差4.3%Urel=1.2%，k=2 数位照度计 TES1332A 长字20100 以下空白检测项目一览表受检单位:有限责任公司报告编号:)2014-002检测地点:空压机房设备型号V-40/8 设备编号:K001序号检测内容实测数据噪声(dB) 平均:95.9 1 95.6 96.2各部分连接: 合理? 不合理? 外观 2各种管路、电缆布置整齐? 不整齐?贮气罐检验证书: 有? 无? 证件审查 3安全阀检验证书: 有? 无?是否设有安全阀: 有? 无?安全阀是否完好: 是? 否?安全阀、压力表 4 是否设有压力表: 是? 否?压力表是否完好: 是? 否? 压力循环油保护装置有无压力循环油保护装置: 有? 无? 5冷却水中断保护装置有无冷却水中断保护装置: 有? 无? 6排气温度保护装置有无排气温度保护装置: 有? 无? 7风包温度保护装置有无装置: 有? 无?? 8环境温度(?) 19.0风包在地面是否设在室外阴凉处或有遮阴棚:是? 否?风包在井下是否设在空气流畅的地方: 风包 9 是? 否?在井下固定式压缩机和风包是否分别设在2个硐室内:是? 否?风包出口管路上是否装有释压阀:是?? 否? 机油闪点(?) 企业提供:? 企业未提供:?? 103容积流量(m/min) 11 29.55 排气压力(MPa) 12 0.546 空压机转速(r/min) 13 590 振动烈度(mm/s) 14 4.1 压缩机比功率 15 5.09 3(kw /m?min)轴功率P(kw) 16 164.9 进气风速V(m/s) 17 13.378 f大气压力P(KPa) 18 89.59 j空压机上一级压力表一级排气压力P(MPa) 19 0.15 p1或仪器测试值空压机上二级压力表二级排气压力P(MPa) 20 0.546 p2或仪器测试值风包压力P(MPa) 风包上压力表 21 0.50 b润滑油压力Pr(MPa) 油泵上压力表 22 0.2中间冷却器进口处温一级排气温度T(?) 23 93.60 p1度计二级排气温度T (?) 仪器测试值 24 96.58 p2风包温度T (?) 实测值 25 62 f润滑油温度T (?) 齿轮油泵处温度计 26 46 r进口温度 39.9 冷却水进出口温度 27 T/ T (?) jc出口温度 41.1 进气管进气管内径(?) 28 260储气罐参数表, 出厂编号 , 出厂日期 , 设备型号3容积(m) 生产厂家咸阳压缩机厂 2.0检测报告附页,、空压机无压力循环油保护装置;,、冷却水无中断保护装置; 存在,、排气温度无保护装置; 主,、储气罐无温度保护装置; 要,、空压机房噪声超标。

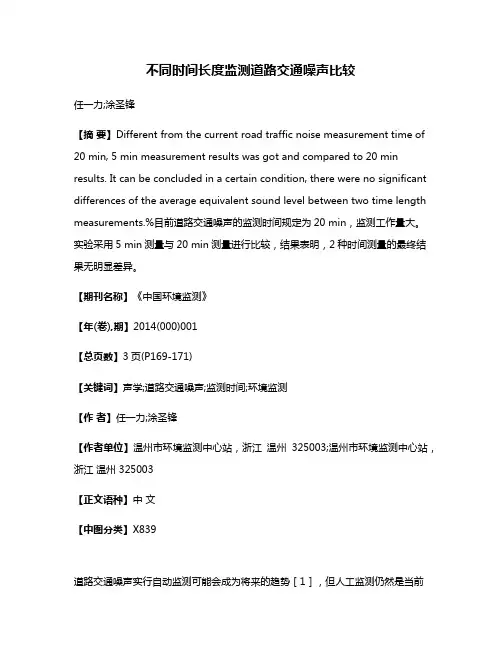

不同时间长度监测道路交通噪声比较任一力;涂圣锋【摘要】Different from the current road traffic noise measurement time of 20 min, 5 min measurement results was got and compared to 20 min results. It can be concluded in a certain condition, there were no significant differences of the average equivalent sound level between two time length measurements.%目前道路交通噪声的监测时间规定为20 min，监测工作量大。
实验采用5 min测量与20 min测量进行比较，结果表明，2种时间测量的最终结果无明显差异。
【期刊名称】《中国环境监测》【年(卷),期】2014(000)001【总页数】3页(P169-171)【关键词】声学;道路交通噪声;监测时间;环境监测【作者】任一力;涂圣锋【作者单位】温州市环境监测中心站，浙江温州325003;温州市环境监测中心站，浙江温州 325003【正文语种】中文【中图分类】X839道路交通噪声实行自动监测可能会成为将来的趋势［1］，但人工监测仍然是当前的主要方法，也是目前环境常规监测的惟一方法。
随着我国城市规模扩大，城市道路数量和长度都迅速增加，道路交通噪声的测点数也随之增加。
按照环境监测发展趋势，监测频次也将要求增加，这必将带来监测工作量的增加。
目前按照《声学环境噪声测量方法》(GB/T 3222—1994)或《声环境质量常规监测暂行技术规定》的要求，道路交通噪声每个测点的监测时间为20 min，监测工作量很大。
该研究将20 min的监测分为连续的4次5 min监测，将20 min和5 min的监测结果进行对比分析。
HS5618B型积分声级计作业指导书一、产品概述：HS5618B型积分声级计是一种用于测量声压级和声能级的精密仪器。
它具有测量精度高、响应时间快、操作简便等特点，适用于工业生产、环境监测、建筑施工等领域的声压级测量。
二、主要技术指标：1. 测量范围：30dB～130dB2. 测量频率范围：20Hz～20kHz3. 分辨率：0.1dB4. 准确度：±1.5dB5. 频率加权：A、C、Z6. 时间加权：Fast、Slow7. 显示：数码显示8. 数据存储：最大值、最小值、平均值9. 电源：内置充电电池10. 外形尺寸：220mm×77mm×35mm11. 重量：约300g三、操作步骤：1. 打开积分声级计的电源开关，待仪器自检完成后即可进行测量。
2. 设置测量频率范围，根据所需测量的声压级范围选择合适的频率范围。
3. 设置频率加权，根据测量需求选择A、C或Z频率加权。
4. 设置时间加权，根据测量需求选择Fast或Slow时间加权。
5. 将积分声级计的测量头部放置在待测声源附近，确保测量头部正对声源。
6. 依次记录测量数值，包括最大值、最小值、平均值等数据。
7. 测量完成后，及时关闭电源开关，避免能源的浪费。
四、注意事项：1. 在测量过程中，应避免其他声源的干扰，确保测量结果的准确性。
2. 积分声级计属于精密仪器，在使用过程中要轻拿轻放，避免碰撞或摔落。
3. 定期对积分声级计进行校准和维护，确保其测量的准确性和可靠性。
4. 在使用完毕后，及时清洁仪器表面的污垢，并存放在干燥通风的环境中，避免受潮或受热。
5. 每次使用前应检查电池电量，确保有足够的电量进行测量。
五、维护保养：1. 定期对积分声级计进行外观检查，如发现损坏或异常情况，应及时送检或维修。
2. 定期进行校准，确保测量的准确性。
3. 保持仪器的清洁干燥，避免进水或受潮。
4. 不适用时，应存放在干燥通风的环境中，避免受潮或受热。
德信诚培训网

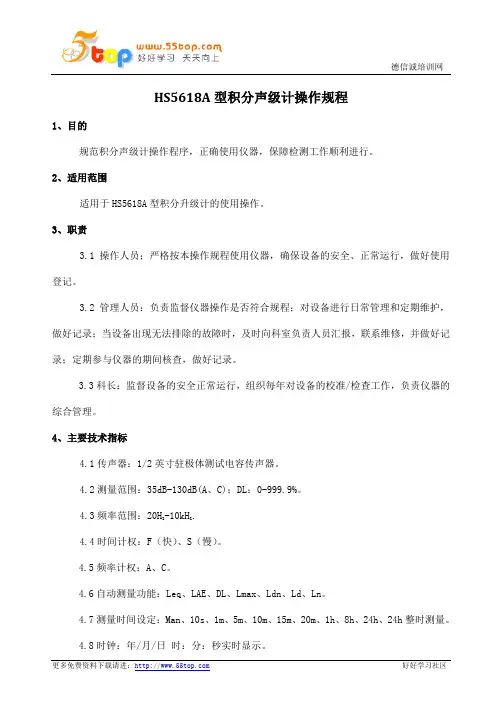

更多免费资料下载请进： 好好学习社区 HS5618A 型积分声级计操作规程
1、目的
规范积分声级计操作程序，正确使用仪器，保障检测工作顺利进行。
2、适用范围
适用于HS5618A 型积分升级计的使用操作。
3、职责
3.1操作人员；严格按本操作规程使用仪器，确保设备的安全、正常运行，做好使用登记。
3.2管理人员：负责监督仪器操作是否符合规程；对设备进行日常管理和定期维护，做好记录；当设备出现无法排除的故障时，及时向科室负责人员汇报，联系维修，并做好记录；定期参与仪器的期间核查，做好记录。
3.3科长：监督设备的安全正常运行，组织每年对设备的校准/检查工作，负责仪器的综合管理。
4、主要技术指标
4.1传声器：1/2英寸驻极体测试电容传声器。
4.2测量范围：35dB-130dB(A 、C)；DL ：0-999.9%。
4.3频率范围：20H Z -10kH Z .
4.4时间计权：F （快）、S （慢）。
4.5频率计权：A 、C 。
4.6自动测量功能：Leq 、LAE 、DL 、Lmax 、Ldn 、Ld 、Ln 。
4.7测量时间设定：Man 、10s 、1m 、5m 、10m 、15m 、20m 、1h 、8h 、24h 、24h 整时测量。
4.8时钟：年/月/日 时：分：秒实时显示。

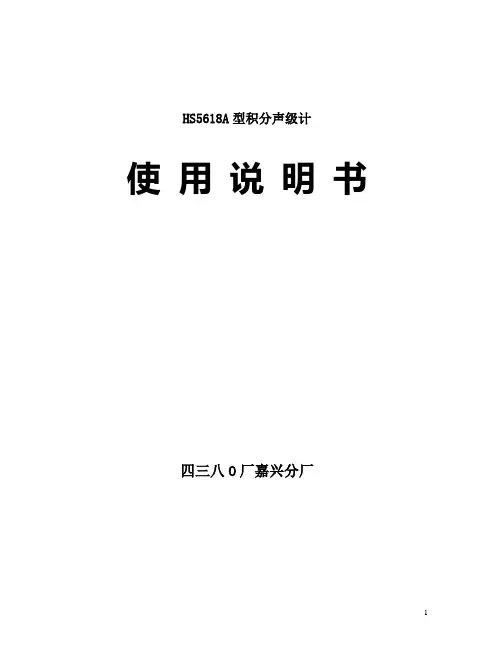

HS5618A型积分声级计使用说明书四三八O厂嘉兴分厂目录一、概述 (1)二、主要技术指标 (1)三、结构特征 (2)四、使用方法 (2)五、与微机通信软件说明 (12)六、与微机通信软件的安装 (13)七、与微机通信软件的使用 (15)一、概述HS5618A型积分声级计是一种便携式的智能化噪声测量仪器，使用方便，具有A、C频率计权，可按10s、1min、5min、10min、15min、20min、1h、8h、24h 设定时间作等效连续声级Leq、声暴露级L AE、噪声剂量DL及瞬时声级L P的自动测量，手动操作时可设置任意时间（最长24h）。
主要性能符合JJG188－2002声级计检定规程2级要求。
HS5618A型积分声级计采用128 64点阵液晶显示、菜单式操作、时钟设置、实时时钟显示、自动测量并存储测量数据等特点，最多可存储1000组单组数据、64组整时数据，并且可以通过RS-232C口把数据传输给HS4784打印或传输给计算机进行处理，在设计上有许多创新，能满足多种测量要求。
HS5618A型积分声级计结构紧凑、造型美观、功能多、自动化程度高，可广泛应用于环保、工厂、学校、科研等部门进行噪声测量。
一、主要技术指标1．传声器：1/2英寸驻极体测试电容传声器（HS14423）2．测量范围：35dB～130dB(A、C)；DL: 0～999.9%3．频率范围：20Hz～12.5kHz4．频率计权：A、C5．时间计权：F( 快 )、 S( 慢 )6．自动测量功能：Leq、L AE、DL、Lmax、Ldn、Ld、Ln。
7．测量时间设定：Man、10s、1m、5m、10m、15m、20m、1h、8h、24h、24h整时测量。
8．时钟：年／月／日时：分：秒实时显示。
9．测量数据自动存储：共1000组单组数据，64组整时数据。
10．接口：HS5618A通过R232C将数据传输给HS4784打印或传输给微机处理。
HS5618A型积分声级计使用说明书四三八O厂嘉兴分厂目录一、概述 (1)二、主要技术指标 (1)三、结构特征 (2)四、使用方法 (2)五、与微机通信软件说明 (12)六、与微机通信软件的安装 (13)七、与微机通信软件的使用 (15)一、概述HS5618A型积分声级计是一种便携式的智能化噪声测量仪器，使用方便，具有A、C频率计权，可按10s、1min、5min、10min、15min、20min、1h、8h、24h 设定时间作等效连续声级Leq、声暴露级L AE、噪声剂量DL及瞬时声级L P的自动测量，手动操作时可设置任意时间（最长24h）。
主要性能符合JJG188－2002声级计检定规程2级要求。
HS5618A型积分声级计采用128 64点阵液晶显示、菜单式操作、时钟设置、实时时钟显示、自动测量并存储测量数据等特点，最多可存储1000组单组数据、64组整时数据，并且可以通过RS-232C口把数据传输给HS4784打印或传输给计算机进行处理，在设计上有许多创新，能满足多种测量要求。
HS5618A型积分声级计结构紧凑、造型美观、功能多、自动化程度高，可广泛应用于环保、工厂、学校、科研等部门进行噪声测量。
一、主要技术指标1．传声器：1/2英寸驻极体测试电容传声器（HS14423）2．测量范围：35dB～130dB(A、C)；DL: 0～999.9%3．频率范围：20Hz～12.5kHz4．频率计权：A、C5．时间计权：F( 快 )、 S( 慢 )6．自动测量功能：Leq、L AE、DL、Lmax、Ldn、Ld、Ln。
7．测量时间设定：Man、10s、1m、5m、10m、15m、20m、1h、8h、24h、24h整时测量。
8．时钟：年／月／日时：分：秒实时显示。
9．测量数据自动存储：共1000组单组数据，64组整时数据。
10．接口：HS5618A通过R232C将数据传输给HS4784打印或传输给微机处理。
11．校准：使用HS6020校准至93.8dB。
12．显示器：128×64点阵液晶显示。
13．电源：使用+9V外接电源(外+、内-)，或者用5节5号高能碱性电池。
14．外形尺寸：l×b×h 307mm×80mm×30mm15．重量：386g（不带电池）16．工作环境：温度-10℃～50℃、相对湿度 20%～90%二、结构特征HS5618A型积分声级计,使用塑压成型的上下机壳，内侧喷涂导电漆形成屏蔽层，具有良好的抗电磁干扰性。
外型为尖头，可减少声反射。
主机重量轻，体积小，可手持操作。
打开背面电池盖，能方便装取电池。
必要时，可旋出下机壳上的固定螺钉，取下机壳，对内部进行调试与维修。
三、使用方法1．HS5618A型积分声级计显示内容如图1所示。
图 1①三角形光标②年/月/日③时:分:秒④测量功能(Lp、Leq、L AE、DL、Lamx)⑤时间计权(F、S)⑥频率计权(A、C)⑦测量时间T:(MAN、10s、1min、5min、10min、15min、20min、1h、8h、24h)⑧网格点号No.(可设0～255个网格点)⑨输出测量数据(本机显示、HS4784型微型打印机打印、微机处理)⑩显示测量结果（暂停、设置状态时显示与④对应的值，开机、运行状态时显示瞬时声压级(Lp)值）⑪运行状态显示区域（设置、运行、暂停），开机时该区域无显示。
⑫整时与非整时方式显示区域（显示REGU时为整时方式，无显示时为非整时方式）⑬量程档显示（30dB～90dB，50dB～110dB，70dB～130dB三档手动切换）⑭模拟刻度⑮欠量程指示符号⑯模拟光柱⑰超量程指示符号⑱最大值保持指示符号⑲过载指示符号⑳电池电压低指示符号2．面板与开关说明如图2 所示3．使用前的准备①使用前必须先阅读本使用说明书，了解仪器的使用方法与注意事项。
② HS5618A型积分声级计使用的传声器是一种精密传感器，请勿碰撞，以免膜片破损，不用时应放置妥当，最好放置在干燥箱中。
③安装电池或外接电源应注意极性，切勿接反，仪器长期不使用时应取下电池，以免漏夜损坏仪器。
④仪器使用前最好先预热5分钟。
⑤仪器应避免放置于高温、潮湿、有污水、灰尘及含酸、碱成份高的空气或图２化学气体的地方，避免阳光直射。
⑥请勿擅自拆卸仪器，如果仪器工作不正常，请送修理单位或厂方检修。
⑦装电池：打开仪器背面电池盖板，按照极性标记装入5节5号干电池（连续测量时间在8小时以上，建议使用高能碱性电池），当外接电源时，用一匹配的插头接入9V（注意极性：外+、内-）直流电压至右侧面的电源插孔。
⑧给打印机充电：打印机电源开关至OFF，将配套的充电器插头接入到打印机侧面的电源插座中。
充电至少4小时，如果在室内打印，接上充电器电源可以直接工作。
⑨装传声器：取下前置级头子上的保护罩，打开传声器的包装盒，小心取出传声器，对准前置级头子螺纹口顺时针旋紧，切不可掉下、摔扔或将传声器上的金属保护栅旋下。
长期不使用时，请将传声器旋下放回包装盒内，有条件者可放置在干燥箱中保管，请别忘了套好前置级头子上的保护罩。
⑩如果用户配置了延伸电缆，只需拧松前置固定螺母，将前置级拔出，并按照定位槽口装入延伸电缆的一端，而在另一端装上传声器即可。
⑪通电检查：开启HS5618A型积分声级计右侧面上的电源开关，显示器先显示简要的使用说明，（按“运行／暂停”键可加快显示速度）然后显示A声级、F快特性，瞬时声级L P，模拟刻度（显示器右上角出现“”符号，表示电池电量不足，请更换电池），此时加声压，显示数据跟随变化为正常。
⑫声级校准：将声级校准器（94dB、1kHz）配合在传声器上，不振不晃，开启校准器电源，仪器频率计权设置为 A或C，声压级读数应为93.8dB,否则调节仪器右侧面的灵敏度调节电位器，使声压级读数显示93.8dB，校准完成后取下校准器。
如果用活塞发生器（124dB、250Hz），HS5618A型积分声级计的频率计权必须设置在C，量程在70dB～130dB，校准读数应指示在124dB。
4．操作方法开启电源开关(已开启时按[复位]键)，HS5618A型积分声级计工作在初始状态，屏幕显示简要的使用方法说明，此时按[运行／暂停]键，可加快显示速度，然后显示如图3所示的主界面。
用［ ］、［ ］键移动三角形光标，到相应的功能位置上，再按［ ］、［ ］键进入相应的功能，此时，在状态显示区域⑪处显示“设置”，用［ ］、［ ］键进行功能设置。
一个功能设置完成后，重复上述操作，设置其它功能。
（注意：进入年月日时分秒时间校准时，按［ ］、［ ］键是加或减数字，按［运行／暂停］键确认输入的数字并进入下一个值的校准，六个时段全校准后，保存输入的时间；进入输出(OUT)功能后，按［ ］、［ ］键移动三角形光标，按［运行／暂停］键进入相应的功能。
）全部功能设置完成后，按［运行／暂停］键开始测量，此时，在状态显示区域⑪处显示“运行”，按键不起作用，测量结果显示区域⑩显示瞬时声压级值，测量完成先显示一组测量数据，然后在状态显示区域⑪处显示“暂停”，测量结果显示区域⑩显示与测量功能④相对应的结果值，此时，再按［运行／暂停］键开始新的一次量。
图 35．瞬时声级测量①开启电源开关(已开启时按[复位]键)，HS5618A型积分声级计工作在初始状态，屏幕显示简要的使用方法说明，此时按[运行／暂停]键，可加快显示速度，然后显示如图3所示的界面，此时，工作方式即为瞬时A声级、F快特性、50dB～110dB量程测量，状态显示区域⑪处无显示，测量数据为所测A声级值，如果要测C声级，则按[ ]键移动三角形光标到“A”，再按［ ］、［ ］键使液晶显示器显示C，测量数据即为C声级值。
如果读数变化较大，可按［ ］键移动三角形光标到“F”，再按［ ］、［ ］键使液晶显示器显示S，即用慢档时间计权进行测；如果声级过高，⑰指示超量程“ ”或⑲指示过载“ ”，按［ ］、［ ］键移动三角形光标到“110”处，按［ ］键使显示70dB～130dB量程，如果声级太低（⑮指示欠量程“ ”），则按[ ]键显示30dB～90dB量程。
②按[保持]键，显示器左上角显示“▲”，HS5618A型积分声级计处于最大值保持测量状态。
这时，只有当更大声级到来时，该读数才会改变（升高），否则将予保持，再按一下该键“▲”消失，HS5618A型积分声级计又回到测量瞬时声级状态，再按一下该键“▲”又出现，可进行新的一次最大值测量。
显示器左边的动态条图反映瞬时声级的变化。
6．测量Leq、L AE、DL、Lmax等数据①自动测量：HS5618A型积分声级计工作在初始状态时，按［ ］、［ ］键移动三角形光标到“T：”处，再按［ ］、［ ］键设置测量时间（10s、1min、5min、10min、15min、20min、1h、8h、24h），光标移到“Lp”处，按［ ］、［ ］键选择测量功能（Leq、L AE、DL、Lmax），按[运行/暂停]键开始测量，到测量时间后，HS5618A 型积分声级计先显示一组测量数据，在显示一组测量数据时，按[运行／暂停]键，可加快显示速度，然后在测量结果显示区域⑩显示与测量功能④相对应的结果值，在状态显示区域⑪处显示“暂停”。
再按[运行／暂停]键进行新的一次定时自动测量。
②手动测量：HS5618A型积分声级计工作在初始状态时，按［ ］、［ ］键将光标移到“T:”处，按［ ］、［ ］键，设置测量时间为“MAN”，按[运行/暂停]键开始测量，到一定时间后再按[运行/暂停]键，HS5618A型积分声级计即暂停测量并显示数据，此时的数据并不保存，如果按[运行/暂停]键，则继续测量，如果按[储存]键，则存储数据并结束本次测量。
7．整时24小时自动测量HS5618A型积分声级计工作在初始状态时，按[整时]键，在⑫显示区域显示“REGU”，表示24小时整时测量，此时在“T：”处可以选择每个小时的测量时间（10s、1min、5min、10min、15min、20min、1h），按[运行/暂停]键后屏幕显示“运行”，到下一个整点开始测量，每个小时计算一组数据，等到24组数据都采完后计算出Ldn、Ld、Ln并且存储所有数据。
若测量没有到24小时，其所测量的小时数据已存储，按“复位”键或重新开后可查看、打印。
8．输出测量数据①通过LCD查看测量数据a）按［ ］、［ ］键将光标移到“OUT”处，按［ ］、［ ］键屏幕显示：b）用［ ］、［ ］键移动光标到“显示数据”位置，按[运行/暂停]键屏幕显示：c）用［ ］、［ ］键将光标移到要显示的数据处，如“单组组数：018”,按[运行/暂停]键屏幕显示：d）用［ ］、［ ］［ ］、［ ］键改变组数数字。
