x-ray检测原理
X-ray检测是一种常用的无损检测方法，其原理是利用X射线
的穿透性和吸收性来对被检测物体进行成像。
X射线是一种电磁波，其波长较短，能量较高。
当X射线通过物体时，较低
密度的部分会使X射线透过，而较高密度的部分会吸收部分
或全部X射线。
在X-ray检测中，首先需要产生X射线。
这一过程通常通过X 射线发生器实现，其中一个电极（阴极）发射电子，这些电子经过加速形成高速电流并击中另一个电极（阳极），产生了高能的X射线。
接下来，产生的X射线通过被检测物体。
被检测物体通常放
置在X-ray检测设备的台面上，而检测设备由一个探测器组成。
探测器接收通过物体的X射线，并将其转化为电信号。
电信号被送入一个电子计算机系统，该系统通过信号处理和图像处理算法将电信号转化为可视化的图像。
这样，检测人员就能够通过X-ray图像来观察物体的内部结构和任何可能的缺陷，如裂纹、孔洞、异物等。
X-ray检测的原理基于X射线的不同被吸收情况，通过检测物
体的密度差异来检测其中的缺陷。
较低密度的部分，如空气或孔洞，会使X射线透过，而较高密度的部分，如金属或石头，会吸收X射线。
这种不同的吸收情况在X-ray图像中体现为不同的亮度。
总之，X-ray检测利用X射线的穿透性和吸收性原理来对被检测物体进行成像，以便检测和分析其中的内部结构和缺陷。
这种无损检测方法在医学、工业、安全等领域都有广泛应用。

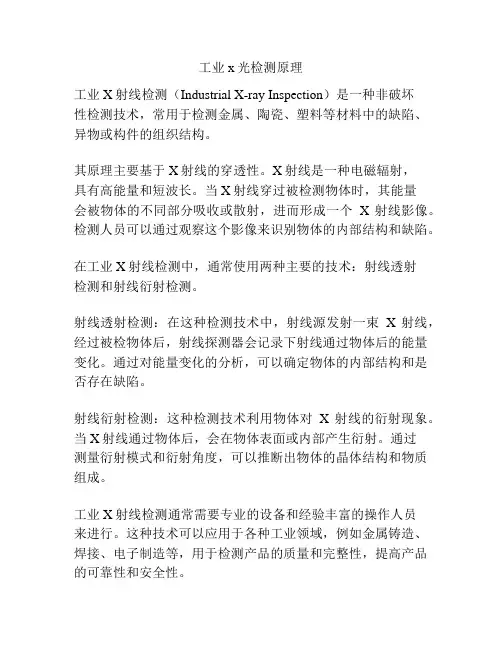

工业x光检测原理
工业X射线检测（Industrial X-ray Inspection）是一种非破坏
性检测技术，常用于检测金属、陶瓷、塑料等材料中的缺陷、异物或构件的组织结构。
其原理主要基于X射线的穿透性。
X射线是一种电磁辐射，
具有高能量和短波长。
当X射线穿过被检测物体时，其能量
会被物体的不同部分吸收或散射，进而形成一个X射线影像。
检测人员可以通过观察这个影像来识别物体的内部结构和缺陷。
在工业X射线检测中，通常使用两种主要的技术：射线透射
检测和射线衍射检测。
射线透射检测：在这种检测技术中，射线源发射一束X射线，经过被检物体后，射线探测器会记录下射线通过物体后的能量变化。
通过对能量变化的分析，可以确定物体的内部结构和是否存在缺陷。
射线衍射检测：这种检测技术利用物体对X射线的衍射现象。
当X射线通过物体后，会在物体表面或内部产生衍射。
通过
测量衍射模式和衍射角度，可以推断出物体的晶体结构和物质组成。
工业X射线检测通常需要专业的设备和经验丰富的操作人员
来进行。
这种技术可以应用于各种工业领域，例如金属铸造、焊接、电子制造等，用于检测产品的质量和完整性，提高产品的可靠性和安全性。
X射线检测(管道)工艺
简介
X射线检测是一种常用的无损检测技术，用于检测管道中的缺陷或问题。
本文档将介绍X射线检测的工艺流程和注意事项。
工艺流程
1. 准备设备和材料：确保X射线检测设备正常工作，并准备好相应的辅助设备和材料，如探测器、曝光器等。
2. 准备管道：清理管道表面并确保无任何杂质或涂层，以确保X射线的有效透射。
3. 安全措施：在进行X射线检测前，确保工作区域设有合适的防护措施，如隔离区域、安全标识等。
4. 设置检测参数：根据管道的材质和预期的检测结果，设置合适的X射线检测参数，包括电压、电流、曝光时间等。
5. 进行X射线检测：使用X射线设备对管道进行扫描，确保全面覆盖，并记录相应的X射线照片或视频。
6. 分析结果：利用专业的分析软件对X射线照片或视频进行图像处理和分析，以检测出管道中可能存在的缺陷或问题。
7. 缺陷评估：根据分析结果，评估管道中的缺陷严重程度和对管道运行的影响，为后续维修和改进提供依据。
注意事项
- 操作人员应该接受专业培训，并严格遵守X射线检测的操作规程和安全措施。
- 在进行X射线检测时，应与相关部门协调，确保没有人员或其他设备受到辐射。
- 检测结果应由专业人员进行解读和评估，并及时与相关部门共享。
- X射线检测结果仅供参考，如需进行更详细的评估和修复工作，应采取其他适当的检测方法和措施。
以上是关于X射线检测(管道)工艺的简要介绍和操作流程。
请在使用X射线检测技术时，始终遵守相关法规和安全要求，确保操作的准确性和安全性。

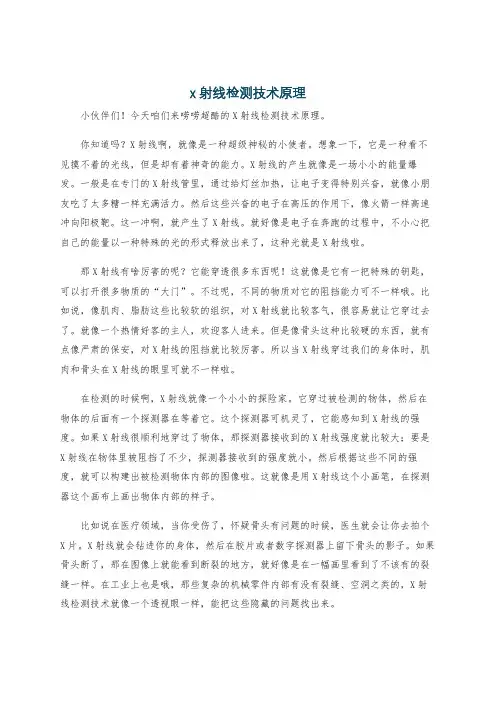

x射线检测技术原理小伙伴们！今天咱们来唠唠超酷的X射线检测技术原理。
你知道吗？X射线啊，就像是一种超级神秘的小使者。
想象一下，它是一种看不见摸不着的光线，但是却有着神奇的能力。
X射线的产生就像是一场小小的能量爆发。
一般是在专门的X射线管里，通过给灯丝加热，让电子变得特别兴奋，就像小朋友吃了太多糖一样充满活力。
然后这些兴奋的电子在高压的作用下，像火箭一样高速冲向阳极靶。
这一冲啊，就产生了X射线。
就好像是电子在奔跑的过程中，不小心把自己的能量以一种特殊的光的形式释放出来了，这种光就是X射线啦。
那X射线有啥厉害的呢？它能穿透很多东西呢！这就像是它有一把特殊的钥匙，可以打开很多物质的“大门”。
不过呢，不同的物质对它的阻挡能力可不一样哦。
比如说，像肌肉、脂肪这些比较软的组织，对X射线就比较客气，很容易就让它穿过去了。
就像一个热情好客的主人，欢迎客人进来。
但是像骨头这种比较硬的东西，就有点像严肃的保安，对X射线的阻挡就比较厉害。
所以当X射线穿过我们的身体时，肌肉和骨头在X射线的眼里可就不一样啦。
在检测的时候啊，X射线就像一个小小的探险家。
它穿过被检测的物体，然后在物体的后面有一个探测器在等着它。
这个探测器可机灵了，它能感知到X射线的强度。
如果X射线很顺利地穿过了物体，那探测器接收到的X射线强度就比较大；要是X射线在物体里被阻挡了不少，探测器接收到的强度就小。
然后根据这些不同的强度，就可以构建出被检测物体内部的图像啦。
这就像是用X射线这个小画笔，在探测器这个画布上画出物体内部的样子。
比如说在医疗领域，当你受伤了，怀疑骨头有问题的时候，医生就会让你去拍个X片。
X射线就会钻进你的身体，然后在胶片或者数字探测器上留下骨头的影子。
如果骨头断了，那在图像上就能看到断裂的地方，就好像是在一幅画里看到了不该有的裂缝一样。
在工业上也是哦，那些复杂的机械零件内部有没有裂缝、空洞之类的，X射线检测技术就像一个透视眼一样，能把这些隐藏的问题找出来。
X射线无损检测的应用及发展趋势摘要：X射线无损技术在各个领域的产品缺陷检测中得到了广泛应用，对于我国各类产品及材料的质量检测具有非常重要的效用。
在以后的产品材料检测中，应尽量与计算机技术相融合，由此使X射线无损检测技术实现自动化，进而提高X射线无损检测技术应用水平，为我国的材料检测提供更优质的技术支撑，并同时对材料质量进行高效管控。
关键词：X射线；无损检测；应用1X射线无损检测原理当辐射入射在物体表面上的时候，物质原子和入射光子便会产生相互作用，这时射线强度会因吸收、散射等原因而不断被弱化。
强度降低程度完全与材料衰减系统和穿透厚度有较大的关系。
如被穿透物其存在局部缺陷，而其与构成缺陷类的材料相比衰减系统是存在差别的，局部区域与相邻区域间所形成的透过射线强度会各有不同，存在较大的差异性，通过这些差异性可以判定所检测的物体是不是存在缺陷。
射线穿透过被检测对象以后，由此生成一幅射线强度分布潜像。
在被检测对象背面安放一个检测仪，可获得此潜像的投影，通过相应的技术处理以后，便能够将潜像转变成人肉眼能够看到的一幅二维平面图。
2X射线无损检测方法分类2.1 X射线照相法X射线在穿透被照对象时，存在缺陷的位置其吸收射线的能力和基体都是有所不同的，例如：空隙中有空气那么其射线吸收能力会比基体吸收能力低很多，因此，无缺陷位置处的X射线强度比有缺陷位置处的射线强度低。
对于存在缺陷的位置需要使用更多X射线粒子，由此造成在X射线胶片上产生黑度面积非常大的一幅缺陷图。
缺陷检测最终结果与被检材料的性质、缺陷的厚度有较大的关系。
2.2 实时成像检测借助真空管中的X射线敏感荧光屏将无法看到的X射线图转化成可见的光子图像，之后借助光电阴极把可见光子转变成与之相适的电子，再利用数千eV电压来对电子进行加速，同时将其聚焦在荧光显示屏上，最终形成经过好几十倍增强后的可见光图像。
然而通过图像增强器所输出的可以人肉眼看到的光图像是无法直接用来观察的，必须用摄像机将经由图像增强所形成的光信号转变成电信号，之后利用电缆将图像传送至计算机系统当中，同时对图像做相应的处理以后再上传到显示器屏幕上，以让检测人员可以对图像进行观察和分析[2]。
无损检测技术的基本原理无损检测技术是一种用于检测材料和构件内部缺陷的方法，它通过不损伤被检测材料的表面和体积，获取关于材料内部结构和缺陷的信息。
无损检测技术广泛应用于航空航天、汽车制造、石油化工、核电站等领域。
无损检测技术的基本原理是利用物体对辐射的吸收、散射、透射等特性，对物体进行观察和分析。
主要包括以下几个方面的原理。
1. X射线检测原理：X射线检测是使用具有相对较高能量的X射线通过材料，观察材料内部结构。
射线在不同材质上产生不同的吸收和散射效果，从而检测出材料的缺陷或内部结构。
2. 超声波检测原理：超声波检测利用声波在物体中的传播方式，探测材料内部缺陷。
声波在不同材料中传播的速度和吸收程度不同，通过测量声波的传播时间和强度变化，可以检测出材料的缺陷。
3. 磁粉检测原理：磁粉检测是利用物体表面的磁场分布来检测材料表面和近表面的缺陷。
在施加磁场后，存在缺陷的材料表面会出现磁场的扭曲和泄漏，通过观察磁粉在缺陷处的沉积情况，可以发现缺陷的位置和大小。
4. 涡流检测原理：涡流检测利用交变电流在导体材料中产生的涡流效应，检测材料表面的缺陷。
在材料表面存在缺陷时，交变电流会在缺陷处产生涡流，进而改变电流的传播路径和阻抗，通过测量电流的变化，可以检测出材料的缺陷。
无损检测技术的基本原理是利用不同的物理原理来检测材料和构件的缺陷，其中的关键在于观察和分析物体对辐射的吸收、散射、透射等特性。
这些技术的应用范围非常广泛，可以检测出不同材料和缺陷的特点，从而评估物体的可靠性和安全性。
无损检测技术的优点在于可以在不破坏材料的情况下检测出缺陷，提高了材料和构件的使用寿命和安全性。
同时，无损检测技术还可以对材料进行定量分析和可视化显示，提供更多的信息来支持工程师的决策。
然而，无损检测技术也存在一些局限性。
不同的技术适用于不同类型的材料和缺陷，无法适用于所有情况。
此外，一些无损检测技术需要特殊设备和专家的操作，成本较高，难以在现场进行大规模应用。
射线检测分类
射线检测分类
射线检测是一种非破坏性检测技术，主要用于检测材料内部的缺陷。
在射线检测中，射线穿过被检材料，然后被探测器接收，根据信号的差异判断材料中是否存在缺陷。
射线检测可以分为以下几类：
1. X射线检测：X射线是一种高能电磁波，具有很强的穿透能力，可以穿过大部分金属和非金属材料。
X射线检测常用于检测铸造件、焊接件、航空航天部件、汽车零部件等材料。
此类检测需要专业的设备和操作技能。
X射线检测具有高灵敏度和可靠性，可以检测到微小的缺陷。
2. γ射线检测：γ射线也是一种高能电磁波，和X射线一样具有很强的穿透力，但γ射线的波长比X射线更短，能量更高。
γ射线检测常用于检测较厚的工件，例如锅炉、反应堆、管道等。
在进行γ射线检测时，需要在被检测物品周围进行防护，以防止辐射危害。
3. β射线检测：β射线是一种带电粒子，比γ射线和X射线穿透力更弱。
β射线检测通常用于表面层薄的材料检测，例如涂层、钢板、底盘等。
4. 中子射线检测：中子射线穿透性比较弱，但是中子射线能够和原子核相互作用，因此具有独特的检测能力。
中子射线检测主要用于检测含水材料、塑料、橡胶等材料。
以上是射线检测的四种常见分类，每种分类都有适用的领域和检测方法。
随着技术的不断发展，射线检测技术将在更多领域得到应用，为安全生产和产品质量保障提供更好的服务。

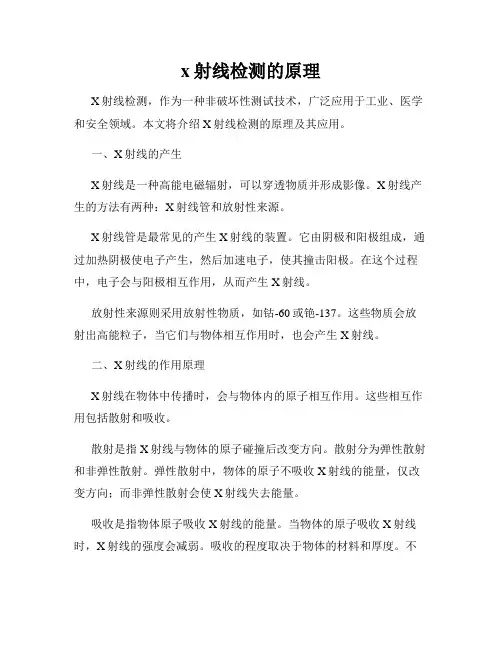

x射线检测的原理X射线检测，作为一种非破坏性测试技术，广泛应用于工业、医学和安全领域。
本文将介绍X射线检测的原理及其应用。
一、X射线的产生X射线是一种高能电磁辐射，可以穿透物质并形成影像。
X射线产生的方法有两种：X射线管和放射性来源。
X射线管是最常见的产生X射线的装置。
它由阴极和阳极组成，通过加热阴极使电子产生，然后加速电子，使其撞击阳极。
在这个过程中，电子会与阳极相互作用，从而产生X射线。
放射性来源则采用放射性物质，如钴-60或铯-137。
这些物质会放射出高能粒子，当它们与物体相互作用时，也会产生X射线。
二、X射线的作用原理X射线在物体中传播时，会与物体内的原子相互作用。
这些相互作用包括散射和吸收。
散射是指X射线与物体的原子碰撞后改变方向。
散射分为弹性散射和非弹性散射。
弹性散射中，物体的原子不吸收X射线的能量，仅改变方向；而非弹性散射会使X射线失去能量。
吸收是指物体原子吸收X射线的能量。
当物体的原子吸收X射线时，X射线的强度会减弱。
吸收的程度取决于物体的材料和厚度。
不同材料吸收X射线的能力不同，因此可以通过测量吸收的程度来分析物体的成分和密度。
三、X射线检测的应用1. 工业领域X射线检测在工业领域的应用非常广泛。
它可以用来检测金属材料中的缺陷，如裂纹、气孔和夹杂物。
通过分析吸收X射线的能量和强度的变化，可以确定物体中缺陷的位置和严重程度。
这种非破坏性的检测方法可以提高生产效率，并保证产品质量。
此外，X射线检测还可以用于食品安全检测、医疗器械质量控制和材料分析等方面。
比如在食品加工过程中，可以使用X射线检测器对食品中的异物进行检测，确保食品的安全。
2. 医学领域在医学领域，X射线检测是一种常见的诊断方法。
通过投射X射线到人体，医生可以获取关于骨骼、肿瘤或其他内部异常的信息。
X射线在人体组织中的吸收程度与组织的密度有关。
根据X射线透过组织的程度不同，可以生成不同的影像，用于医学诊断。
3. 安全检测X射线安全检测主要用于机场、边境和安检场所等地。
