600MW超临界机组DEH系统说明书1汽轮机概述超临界600/660MW中间再热凝汽式汽轮机主要技术规范注意：上表中的数据为一般数据，仅供参考，具体以项目的热平衡图为准。
由于锅炉采用直流炉，再热器布置在炉膛较高温区，不允许干烧，必须保证最低冷却流量。
这就要求在锅炉启动时，必须打开高低压旁路，蒸汽通过高旁进入再热器，再经过低旁进入凝汽器。
而引进型汽轮机中压缸在冷态启动时不参与控制，仅全开全关，所以在汽轮机冷态启动时，要求高低旁路关闭，再热调节阀全开，主蒸汽进入汽轮机高压缸做功，经高排逆止门进入再热器，经再热后送入中低压缸，再进入凝汽器。
由于汽轮机在启动阶段流量较小，在3000 r/min 时只有3-5%的流量，远远不能满足锅炉再热器最低的冷却流量。
因此，在汽轮机启动时，再热调节阀必须参加控制，以便开启高低压旁路，以满足锅炉的要求。
所以600MW 超临界汽轮机一般要求采用高中压联合启动（即bypass on）的启动方式。
2高中压联合启动高中压缸联合启动，即由高压调节汽阀及再热调节阀分别控制高压缸及中压缸的蒸汽流量，从而控制机组的转速。
高中压联合启动的要点在于高压缸及中低压缸的流量分配。
启动过程如下：2.1 盘车（启动前的要求）2.1.1主蒸汽和再热蒸汽要有56℃以上的过热度。
2.1.2 高压内缸下半第一级金属温度和中压缸第一级持环下半金属温度，大于204 ℃时，汽轮机采用热态启动模式，小于204℃时，汽轮机采用冷态启动模式，启动参数见图“主汽门前启动蒸汽参数”，及“热态起启动的建议”中规定。
冷再热蒸汽压力最高不得超过0.828MPa(a)。
高中压转子金属温度大于204℃，则汽机的启动采用热态启动方式，主蒸汽汽温和热再热汽温至少有56℃的过热度，并且分别比高压缸蒸汽室金属温度、中压缸进口持环金属温度高56℃以上，主蒸汽压力为对应主蒸汽进口温度下的压力。
第一级蒸汽温度与高压转子金属温度之差应控制在 56℃之内，热再热汽温与中压缸第一级持环金属温差也应控制在这同样的水平范围。

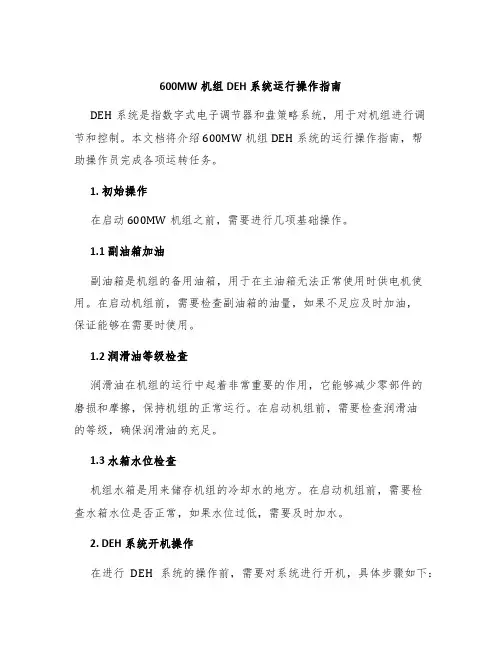

600MW机组DEH系统运行操作指南DEH系统是指数字式电子调节器和盘策略系统，用于对机组进行调节和控制。
本文档将介绍600MW机组DEH系统的运行操作指南，帮助操作员完成各项运转任务。
1. 初始操作在启动600MW机组之前，需要进行几项基础操作。
1.1 副油箱加油副油箱是机组的备用油箱，用于在主油箱无法正常使用时供电机使用。
在启动机组前，需要检查副油箱的油量，如果不足应及时加油，保证能够在需要时使用。
1.2 润滑油等级检查润滑油在机组的运行中起着非常重要的作用，它能够减少零部件的磨损和摩擦，保持机组的正常运行。
在启动机组前，需要检查润滑油的等级，确保润滑油的充足。
1.3 水箱水位检查机组水箱是用来储存机组的冷却水的地方。
在启动机组前，需要检查水箱水位是否正常，如果水位过低，需要及时加水。
2. DEH系统开机操作在进行DEH系统的操作前，需要对系统进行开机，具体步骤如下：2.1 开机步骤步骤1：启动液压系统在进行DEH系统开机前，需要先启动液压系统。
启动液压系统是防止机组过快启动造成机组严重损坏的一种保护措施。
步骤2：打开电源开关在启动液压系统后，需要打开DEH系统的电源开关，进行系统的正常供电。
步骤3：检查系统供电状态在打开电源开关后，需要检查DEH系统的供电状态是否正常。
如果状态正常，DEH系统运行指示灯将会亮起。
2.2 开机注意事项注意事项1：勿进行过快启动在开机前需要注意，机组不能进行过快启动，否则会产生对机组的致命损坏。
因此在启动液压系统和打开电源开关时，需要等待一段时间，保证机组的正常启动。
注意事项2：检查系统正常运行在打开电源开关后，需要检查DEH系统的运行状态是否正常。
如果运行异常，需要及时排除故障，保证机组正常运行。
3. DEH系统运行操作在DEH系统开机后，需要对系统进行正常的运行操作，以保证机组的正常运行。
以下是针对600MW机组DEH系统的操作指南：3.1 进行开机自检在DEH系统启动后，需要进行开机自检，以确保系统的各项参数正常。

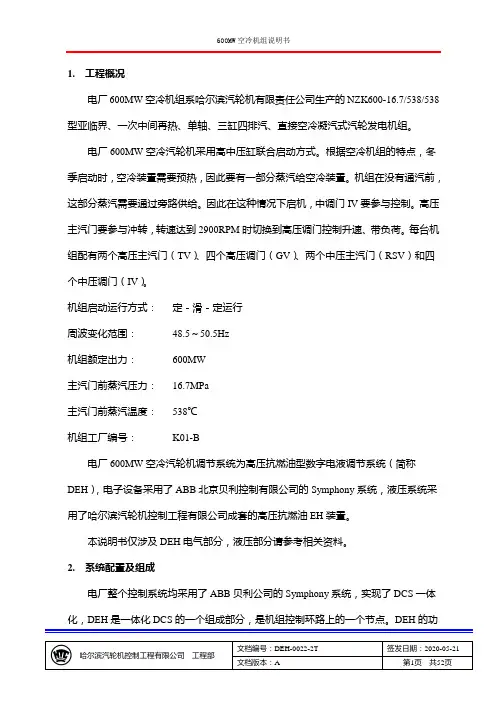

600MW空冷机组说明书1. 工程概况电厂600MW空冷机组系哈尔滨汽轮机有限责任公司生产的NZK600-16.7/538/538型亚临界、一次中间再热、单轴、三缸四排汽、直接空冷凝汽式汽轮发电机组。
电厂600MW空冷汽轮机采用高中压缸联合启动方式。
根据空冷机组的特点，冬季启动时，空冷装臵需要预热，因此要有一部分蒸汽给空冷装臵。
机组在没有通汽前，这部分蒸汽需要通过旁路供给。
因此在这种情况下启机，中调门IV要参与控制。
高压主汽门要参与冲转，转速达到2900RPM时切换到高压调门控制升速、带负荷。
每台机组配有两个高压主汽门（TV）、四个高压调门（GV）、两个中压主汽门（RSV）和四个中压调门（IV）。
机组启动运行方式：定－滑－定运行周波变化范围：48.5～50.5Hz机组额定出力：600MW主汽门前蒸汽压力：16.7MPa主汽门前蒸汽温度：538℃机组工厂编号：K01-B电厂600MW空冷汽轮机调节系统为高压抗燃油型数字电液调节系统（简称DEH），电子设备采用了ABB北京贝利控制有限公司的Symphony系统，液压系统采用了哈尔滨汽轮机控制工程有限公司成套的高压抗燃油EH装臵。
本说明书仅涉及DEH电气部分，液压部分请参考相关资料。
2. 系统配臵及组成电厂整个控制系统均采用了ABB贝利公司的Symphony系统，实现了DCS一体化，DEH是一体化DCS的一个组成部分，是机组控制环路上的一个节点。
DEH的功能模件组成一个过程控制单元（PCU），它在控制环路上的代号为PCU202。
电厂DEH由三个控制柜组成：#201、#202、#203。
#202为模件柜，#201和#203为端子柜。
从功能上分为三个部分：超速保护（OSP）、汽机基本控制（BTC）和汽机自启停（ATC），由二对互为冗余的控制器（BRC300）和相应的功能子模件完成。
人机接口（操作员站）是一台PGP。
电厂DEH硬件配臵示意图如下所示：600MW空冷机组说明书图1.1 DEH系统结构配臵2.1 模件DEH一共配臵了43块模件，其中4块为多功能处理器，7块通讯接口模件，其余32块为功能子模件。
600MW超临界机组DEH系统说明书1汽轮机概述超临界600/660MW中间再热凝汽式汽轮机主要技术规范注意：上表中的数据为一般数据，仅供参考，具体以项目的热平衡图为准。
由于锅炉采用直流炉，再热器布置在炉膛较高温区，不允许干烧，必须保证最低冷却流量。
这就要求在锅炉启动时，必须打开高低压旁路，蒸汽通过高旁进入再热器，再经过低旁进入凝汽器。
而引进型汽轮机中压缸在冷态启动时不参与控制，仅全开全关，所以在汽轮机冷态启动时，要求高低旁路关闭，再热调节阀全开，主蒸汽进入汽轮机高压缸做功，经高排逆止门进入再热器，经再热后送入中低压缸，再进入凝汽器。
由于汽轮机在启动阶段流量较小，在3000 r/min 时只有3-5%的流量，远远不能满足锅炉再热器最低的冷却流量。
因此，在汽轮机启动时，再热调节阀必须参加控制，以便开启高低压旁路，以满足锅炉的要求。
所以600MW 超临界汽轮机一般要求采用高中压联合启动（即bypass on）的启动方式。
2高中压联合启动高中压缸联合启动，即由高压调节汽阀及再热调节阀分别控制高压缸及中压缸的蒸汽流量，从而控制机组的转速。
高中压联合启动的要点在于高压缸及中低压缸的流量分配。
启动过程如下：2.1 盘车（启动前的要求）2.1.1主蒸汽和再热蒸汽要有56℃以上的过热度。
2.1.2 高压内缸下半第一级金属温度和中压缸第一级持环下半金属温度，大于204 ℃时，汽轮机采用热态启动模式，小于204℃时，汽轮机采用冷态启动模式，启动参数见图“主汽门前启动蒸汽参数”，及“热态起启动的建议”中规定。
冷再热蒸汽压力最高不得超过0.828MPa(a)。
高中压转子金属温度大于204℃，则汽机的启动采用热态启动方式，主蒸汽汽温和热再热汽温至少有56℃的过热度，并且分别比高压缸蒸汽室金属温度、中压缸进口持环金属温度高56℃以上，主蒸汽压力为对应主蒸汽进口温度下的压力。
第一级蒸汽温度与高压转子金属温度之差应控制在 56℃之内，热再热汽温与中压缸第一级持环金属温差也应控制在这同样的水平范围。
华能XX电厂DEH系统使用的是西屋公司的OV ATION型集散控制系统。
其先进性在于分散的结构和基于微处理器的控制，这两大特点加上冗余使得系统在具有更强的处理能力的同时提高了可靠性。
100MB带宽的高速以太网的高速公路通讯使各个控制器之间相互隔离，又可以通过它来相互联系，可以说是整套系统的一个核心。
系统的主要构成包括：工程师站、操作员站、控制器等。
一）进入DEH操作画面的方法。
通过操作员站进入主画面，如图1。
在进入DEH的主画面后，可以通过主画面调用不同的画面。
二）DEH操作主画面DEH OVERVIEW。
DEH UNIT OVERVIEW是DEH系统中最重要的操作画面,如图2。
图2三）DEH 基本控制功能基本控制区包含了控制方式(CNTL MODE)、旁路方式(BYPASS MODE)、目标和速率设定(CNTL SP)、反馈切投(FEEDBACK)、阀门模式(VLV MODE)、高低限制(LIMITER)以及汽机挂闸(LATCH)、OPC切投(OPC MODE)、手操面板(MANUAL PANEL)、阀门活动试验、阀门严密性试验、同期控制、快关功能投切(FAST V AL)等。
A ) 控制方式选择在DEH主画面上点击CNTL MODE 按钮，弹出DEH控制方式操作画面,如图3。
DEH控制方式包括操作员自动方式(OPERATOR AUTO)、ATC方式(ATC MODE)、遥控方式(REMOTE)、手动同期方式(MANUAL SYNCH)、自动同期方式(AUTO SYNCH)。
图3进行控制方式切换：先点击控制方式按钮，点击后,相应按钮右方的状态显示框会变成红色，再点击下方的IN SERVICE 或OUT OF SERVICE 按钮，实现控制方式切换。
右方的显示区以IN 或OUT 来表示该控制方式的投入或退出。
遥控、自动同期及手动同期都是建立在操作员自动控制方式的基础上的，三种方式不能同时存在，进入某种方式会自动退出其它方式。
日立600MW超临界机组DEH控制系统介绍摘要：本篇论文主要介绍了日立公司生产的600MW超临界机组的DEH(数字电子式液压控制)系统的工作原理和控制方式。
该系统采用数字电路和微处理器控制，具有高精度、高可靠性和灵活可调节的特点。
其控制方式为前馈预测控制和反馈控制相结合，能够有效地实现汽轮机的稳定控制和负荷调节。
关键词：DEH控制系统，数字电路，微处理器，前馈预测控制，反馈控制，稳定控制，负荷调节。
正文：一、引言DEH(数字电子式液压控制)系统是目前主要用于汽轮机控制的一种高精度、高可靠性的控制系统。
其主要工作原理是通过数字电路和微处理器将输入的信号进行处理，控制流体液压进行运动控制，以实现汽轮机的稳定控制和负荷调节。
日立公司生产的600MW超临界机组采用了最先进的DEH控制系统，其控制方式为前馈预测控制和反馈控制相结合，能够有效地实现汽轮机的稳定控制和负荷调节。
下面将介绍该系统的主要工作原理和控制方式。
二、DEH控制系统的工作原理DEH控制系统主要由传感器、数字控制器、执行机构等组成。
其中，传感器用于采集机组的运行状态信号，如转速、温度、压力等；数字控制器则用于将输入的信号进行处理，控制执行机构的运动，以实现机组的稳定控制和负荷调节。
该系统采用数字电路和微处理器控制，能够实现高精度、高可靠性和灵活可调节的特点。
其中，数字电路主要用于数字信号处理和控制逻辑设计，具有处理速度快、精度高和抗干扰能力强等优点；微处理器则用于实现算法运算和控制策略设计，能够灵活、快速地实现控制计算和控制切换。
此外，该系统还采用了智能控制技术，能够自动调节控制参数，实现自适应控制和优化控制。
三、DEH控制系统的控制方式DEH控制系统的控制方式主要包括前馈预测控制和反馈控制。
前馈预测控制是指根据系统的模型和预测算法，预测未来一段时间内的运行情况，并根据预测结果进行提前调节，以达到稳定控制和负荷调节的目的。
该控制方式能够有效地解决传统反馈控制存在的滞后和迟钝等问题，实现更为迅速和精准的控制。
第二章协调控制一、协调控制概述协调控制系统关键在于处理机组的负荷适应性与运行的稳定性这一矛盾。
既要控制汽机充分利用锅炉蓄能，满足机组负荷要求；又要动态超调锅炉的能量输入，补偿锅炉蓄能，要求既快又稳。
超临界机组中的锅炉都是直流锅炉，作功工质占汽－水循环总工质的比例增大，锅炉惯性相对于汽包炉大大降低；超临界机组工作介质刚性提高，动态过程加快。
超临界直流炉大型机组的协调控制需要更快速的控制作用，更短的控制周期，以及锅炉给水、汽温、燃烧、通风等之间更强的协同配合。
二、协调控制的主要策略（1）锅炉、汽机之间功率平衡信号与汽机相比，锅炉系统动态响应慢、时滞大；对直流炉来说，合理地选择功率平衡信号，才能适应直流炉对快速控制的要求。
因此功率平衡信号的选择，对整个机组动态特性的影响极大。
依照实际的P1(或MW)信号出现后,再反馈到锅炉侧,因此是基于反馈的锅炉跟踪汽机设计.根据MWD,控制锅炉侧,因此是一种前馈控制.控制策略思想比P1信号慢,相差一个汽机/发电机时间常数τ.比MWD 信号慢,相差一个锅炉侧时间常数τB 。
时间上MWD 信号出现最早.时间关系机组的实发电功率.当前发电汽机实际消耗的功率.机组为达到一定负荷应当需要的功率.特点当前的机组发电功率代表了当前机组承担的负荷,也即锅炉应产生的负荷功率。
汽机第一级压力P1可换算为汽机侧当前实际消耗的蒸汽量,也即锅炉侧当前应提供的蒸汽功率。
机组负荷指令(MWD)代表了机组应发的功率,也代表了锅炉侧应提供的蒸汽功率。
物理意义第三方案机组实发功率(MW)第二方案汽机第一级压力(P1)第一方案机组负荷指令(MWD)需求信号MWD信号在快速性及时间上具有优势，前苏联及日本一般采用MWD信号。
下图为前苏联设计的协调系统示意框图。
图1 所示的前苏联协调控制方案，则是简单地采用了主汽压力Pt的动态微分来抵消锅炉侧的内扰，虽可以发挥一定的作用，但未能考虑到主汽压力与额定（设定）值之间的偏差，例如主汽压力已低于设定值，主汽压力升高过程中，锅炉侧反会减负荷，是其设计不合理之处。
