74系列型号功能对应表

74系列芯片的型号区别与功能略表2010-05-3116:3974HC/LS/HCT/F 系列芯片的区别：1、LS 是低功耗肖特基，HC 是高速COMS。

LS 的速度比HC 略快。

HCT 输入输出与LS 兼容，但是功耗低；F 是高速肖特基电路；2、LS 是TTL 电平，HC 是COMS 电平。

3、LS 输入开路为高电平，HC 输入不允许开路，hc 一般都要求有上下拉电阻来确定输入端无效时的电平。

LS 却没有这个要求4、LS 输出下拉强上拉弱，HC 上拉下拉相同。

5、工作电压不同，LS 只能用5V，而HC 一般为2V 到6V；而HCT 的工作电压一般为4.5V～5.5V。

6、电平不同。

LS 是TTL 电平，其低电平和高电平分别为0.8和V2.4，而CMOS 在工作电压为5V 时分别为0.3V 和3.6V，所以CMOS可以驱动TTL，但反过来是不行的7、驱动能力不同，LS 一般高电平的驱动能力为5mA，低电平为20mA；而CMOS 的高低电平均为5mA；8、CMOS 器件抗静电能力差，易发生栓锁问题，所以CMOS 的输入脚不能直接接电源。

74系列集成电路大致可分为6大类：.74××（标准型）；.74LS××（低功耗肖特基）；.74S××（肖特基）；.74ALS××（先进低功耗肖特基）；.74AS××（先进肖特基）；.74F××（高速）。

近年来还出现了高速CMOS 电路的74系列，该系列可分为3大类：.HC 为COMS 工作电平；.HCT 为TTL 工作电平，可与74LS 系列互换使用；.HCU 适用于无缓冲级的CMOS 电路。

这9种74系列产品，只要后边的标号相同，其逻辑功能和管脚排列就相同。

根据不同的条件和要求可选择不同类型的74系列产品，比如电路的供电电压为3V 就应选择74HC 系列的产品系列电平典型传输延迟ns 最大驱动电流(-Ioh/Lol)mAAHC CMOS 8.5-8/8AHCT COMS/TTL 8.5-8/8HC COMS 25-8/8HCT COMS/TTL 25-8/8ACT COMS/TTL 10-24/24PD FC r e a t e ! 4 T r i al w ww .nua n ce.c o mF TTL 6.5-15/64ALS TTL 10-15/64LS TTL 18-15/24注：同型号的74系列、74HC 系列、74LS 系列芯片，逻辑功能上是一样的。

74系列芯片功能略表74HC01 2输入四与非门(oc)74HC02 2输入四或非门74HC03 2输入四与非门(oc)74HC04 六倒相器74HC05 六倒相器(oc)74HC06 六高压输出反相缓冲器/驱动器(oc,30v) 74HC07 六高压输出缓冲器/驱动器(oc,30v)74HC08 2输入四与门74HC09 2输入四与门(oc)74HC10 3输入三与非门74HC11 3输入三与门74HC12 3输入三与非门(oc)74HC13 4输入双与非门(斯密特触发)74HC14 六倒相器(斯密特触发)74HC15 3输入三与门(oc)74HC16 六高压输出反相缓冲器/驱动器(oc,15v) 74HC17 六高压输出缓冲器/驱动器(oc,15v)74HC18 4输入双与非门(斯密特触发)74HC19 六倒相器(斯密特触发)74HC20 4输入双与非门74HC21 4输入双与门74HC22 4输入双与非门(oc)74HC23 双可扩展的输入或非门74HC24 2输入四与非门(斯密特触发)74HC25 4输入双或非门(有选通)74HC26 2输入四高电平接口与非缓冲器(oc,15v) 74HC27 3输入三或非门74HC28 2输入四或非缓冲器74HC30 8输入与非门74HC31 延迟电路74HC32 2输入四或门74HC33 2输入四或非缓冲器(集电极开路输出) 74HC34 六缓冲器74HC35 六缓冲器(oc)74HC36 2输入四或非门(有选通)74HC37 2输入四与非缓冲器74HC38 2输入四或非缓冲器(集电极开路输出)74HC39 2输入四或非缓冲器(集电极开路输出)74HC40 4输入双与非缓冲器74HC41 bcd-十进制计数器74HC42 4线-10线译码器(bcd输入)74HC43 4线-10线译码器(余3码输入)74HC44 4线-10线译码器(余3葛莱码输入)74HC45 bcd-十进制译码器/驱动器74HC46 bcd-七段译码器/驱动器74HC47 bcd-七段译码器/驱动器74HC48 bcd-七段译码器/驱动器74HC49 bcd-七段译码器/驱动器(oc)74HC50 双二路2-2输入与或非门(一门可扩展)74HC51 双二路2-2输入与或非门74HC51 二路3-3输入,二路2-2输入与或非门74HC52 四路2-3-2-2输入与或门(可扩展)74HC53 四路2-2-2-2输入与或非门(可扩展)74HC53 四路2-2-3-2输入与或非门(可扩展)74HC54 四路2-2-2-2输入与或非门74HC54 四路2-3-3-2输入与或非门74HC54 四路2-2-3-2输入与或非门74HC55 二路4-4输入与或非门(可扩展)74HC60 双四输入与扩展74HC61 三3输入与扩展74HC62 四路2-3-3-2输入与或扩展器74HC63 六电流读出接口门74HC64 四路4-2-3-2输入与或非门74HC65 四路4-2-3-2输入与或非门(oc)74HC70 与门输入上升沿jk触发器74HC71 与输入r-s主从触发器74HC72 与门输入主从jk触发器74HC73 双j-k触发器(带清除端)74HC74 正沿触发双d型触发器(带预置端和清除端)74HC75 4位双稳锁存器74HC76 双j-k触发器(带预置端和清除端)74HC77 4位双稳态锁存器74HC78 双j-k触发器(带预置端,公共清除端和公共时钟端) 74HC80 门控全加器74HC81 16位随机存取存储器74HC82 2位二进制全加器(快速进位)74HC83 4位二进制全加器(快速进位)74HC84 16位随机存取存储器74HC85 4位数字比较器74HC86 2输入四异或门74HC87 四位二进制原码/反码/oi单元74HC89 64位读/写存储器74HC90 十进制计数器74HC91 八位移位寄存器74HC92 12分频计数器(2分频和6分频)74HC93 4位二进制计数器74HC94 4位移位寄存器(异步)74HC95 4位移位寄存器(并行io)74HC96 5位移位寄存器74HC97 六位同步二进制比率乘法器74HC100 八位双稳锁存器74HC103 负沿触发双j-k主从触发器(带清除端)74HC106 负沿触发双j-k主从触发器(带预置,清除,时钟) 74HC107 双j-k主从触发器(带清除端)74HC108 双j-k主从触发器(带预置,清除,时钟)74HC109 双j-k触发器(带置位,清除,正触发)74HC110 与门输入j-k主从触发器(带锁定)74HC111 双j-k主从触发器(带数据锁定)74HC112 负沿触发双j-k触发器(带预置端和清除端)74HC113 负沿触发双j-k触发器(带预置端)74HC114 双j-k触发器(带预置端,共清除端和时钟端) 74HC116 双四位锁存器74HC120 双脉冲同步器/驱动器74HC121 单稳态触发器(施密特触发)74HC122 可再触发单稳态多谐振荡器(带清除端)74HC123 可再触发双单稳多谐振荡器74HC125 四总线缓冲门(三态输出)74HC126 四总线缓冲门(三态输出)74HC128 2输入四或非线驱动器74HC131 3-8译码器74HC132 2输入四与非门(斯密特触发)74HC133 13输入端与非门74HC134 12输入端与门(三态输出)74HC135 四异或/异或非门74HC136 2输入四异或门(oc)74HC137 八选1锁存译码器/多路转换器74HC138 3-8线译码器/多路转换器74HC139 双2-4线译码器/多路转换器74HC140 双4输入与非线驱动器74HC141 bcd-十进制译码器/驱动器74HC142 计数器/锁存器/译码器/驱动器74HC145 4-10译码器/驱动器74HC147 10线-4线优先编码器74HC148 8线-3线八进制优先编码器74HC150 16选1数据选择器(反补输出)74HC151 8选1数据选择器(互补输出)74HC152 8选1数据选择器多路开关74HC153 双4选1数据选择器/多路选择器74HC154 4线-16线译码器74HC155 双2-4译码器/分配器(图腾柱输出)74HC156 双2-4译码器/分配器(集电极开路输出) 74HC157 四2选1数据选择器/多路选择器74HC158 四2选1数据选择器(反相输出)74HC160 可预置bcd计数器(异步清除)74HC161 可预置四位二进制计数器(并清除异步) 74HC162 可预置bcd计数器(异步清除)74HC163 可预置四位二进制计数器(并清除异步) 74HC164 8位并行输出串行移位寄存器74HC165 并行输入8位移位寄存器(补码输出) 74HC166 8位移位寄存器74HC167 同步十进制比率乘法器74HC168 4位加/减同步计数器(十进制)74HC169 同步二进制可逆计数器74HC170 4*4寄存器堆74HC171 四d触发器(带清除端)74HC172 16位寄存器堆74HC173 4位d型寄存器(带清除端)74HC174 六d触发器74HC175 四d触发器74HC176 十进制可预置计数器74HC177 2-8-16进制可预置计数器74HC178 四位通用移位寄存器74HC179 四位通用移位寄存器74HC180 九位奇偶产生/校验器74HC181 算术逻辑单元/功能发生器74HC182 先行进位发生器74HC183 双保留进位全加器74HC184 bcd-二进制转换器74HC185 二进制-bcd转换器74HC190 同步可逆计数器(bcd,二进制)74HC191 同步可逆计数器(bcd,二进制)74HC192 同步可逆计数器(bcd,二进制)74HC193 同步可逆计数器(bcd,二进制)74HC199 八位移位寄存器74HC210 2-5-10进制计数器74HC213 2-n-10可变进制计数器74HC221 双单稳触发器74HC230 八3态总线驱动器74HC231 八3态总线反向驱动器74HC240 八缓冲器/线驱动器/线接收器(反码三态输出) 74HC241 八缓冲器/线驱动器/线接收器(原码三态输出) 74HC242 八缓冲器/线驱动器/线接收器74HC243 4同相三态总线收发器74HC244 八缓冲器/线驱动器/线接收器74HC245 八双向总线收发器74HC246 4线-七段译码/驱动器(30v)74HC247 4线-七段译码/驱动器(15v)74HC248 4线-七段译码/驱动器74HC249 4线-七段译码/驱动器74HC251 8选1数据选择器(三态输出)74HC253 双四选1数据选择器(三态输出)74HC256 双四位可寻址锁存器74HC257 四2选1数据选择器(三态输出)74HC258 四2选1数据选择器(反码三态输出)74HC259 8为可寻址锁存器74HC260 双5输入或非门74HC261 4*2并行二进制乘法器74HC265 四互补输出元件74HC266 2输入四异或非门(oc)74HC270 2048位rom (512位四字节,oc)74HC271 2048位rom (256位八字节,oc)74HC273 八d触发器74HC274 4*4并行二进制乘法器74HC275 七位片式华莱士树乘法器74HC276 四jk触发器74HC278 四位可级联优先寄存器74HC279 四s-r锁存器74HC280 9位奇数/偶数奇偶发生器/较验器74HC28174HC283 4位二进制全加器74HC290 十进制计数器74HC291 32位可编程模74HC293 4位二进制计数器74HC294 16位可编程模74HC295 四位双向通用移位寄存器74HC298 四-2输入多路转换器(带选通)74HC299 八位通用移位寄存器(三态输出)74HC348 8-3线优先编码器(三态输出)74HC352 双四选1数据选择器/多路转换器74HC353 双4-1线数据选择器(三态输出)74HC354 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC355 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC356 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC357 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC365 6总线驱动器74HC366 六反向三态缓冲器/线驱动器74HC367 六同向三态缓冲器/线驱动器74HC368 六反向三态缓冲器/线驱动器74HC373 八d锁存器74HC374 八d触发器(三态同相)74HC375 4位双稳态锁存器74HC377 带使能的八d触发器74HC378 六d触发器74HC379 四d触发器74HC381 算术逻辑单元/函数发生器74HC382 算术逻辑单元/函数发生器74HC384 8位*1位补码乘法器74HC385 四串行加法器/乘法器74HC386 2输入四异或门74HC390 双十进制计数器74HC391 双四位二进制计数器74HC395 4位通用移位寄存器74HC396 八位存储寄存器74HC398 四2输入端多路开关(双路输出)74HC399 四-2输入多路转换器(带选通)74HC422 单稳态触发器74HC423 双单稳态触发器74HC440 四3方向总线收发器,集电极开路74HC441 四3方向总线收发器,集电极开路74HC442 四3方向总线收发器,三态输出74HC443 四3方向总线收发器,三态输出74HC444 四3方向总线收发器,三态输出74HC445 bcd-十进制译码器/驱动器,三态输出74HC446 有方向控制的双总线收发器74HC448 四3方向总线收发器,三态输出74HC449 有方向控制的双总线收发器74HC465 八三态线缓冲器74HC466 八三态线反向缓冲器74HC467 八三态线缓冲器74HC468 八三态线反向缓冲器74HC490 双十进制计数器74HC540 八位三态总线缓冲器(反向)74HC541 八位三态总线缓冲器74HC589 有输入锁存的并入串出移位寄存器74HC590 带输出寄存器的8位二进制计数器74HC591 带输出寄存器的8位二进制计数器74HC592 带输出寄存器的8位二进制计数器74HC593 带输出寄存器的8位二进制计数器74HC594 带输出锁存的8位串入并出移位寄存器74HC595 8位输出锁存移位寄存器74HC596 带输出锁存的8位串入并出移位寄存器74HC597 8位输出锁存移位寄存器74HC598 带输入锁存的并入串出移位寄存器74HC599 带输出锁存的8位串入并出移位寄存器74HC604 双8位锁存器74HC605 双8位锁存器74HC606 双8位锁存器74HC607 双8位锁存器74HC620 8位三态总线发送接收器(反相)74HC621 8位总线收发器74HC622 8位总线收发器74HC623 8位总线收发器74HC640 反相总线收发器(三态输出)74HC641 同相8总线收发器,集电极开路74HC642 同相8总线收发器,集电极开路74HC643 8位三态总线发送接收器74HC644 真值反相8总线收发器,集电极开路74HC645 三态同相8总线收发器74HC646 八位总线收发器,寄存器74HC647 八位总线收发器,寄存器74HC648 八位总线收发器,寄存器74HC649 八位总线收发器,寄存器74HC651 三态反相8总线收发器74HC652 三态反相8总线收发器74HC653 反相8总线收发器,集电极开路74HC654 同相8总线收发器,集电极开路74HC668 4位同步加/减十进制计数器74HC669 带先行进位的4位同步二进制可逆计数器74HC670 4*4寄存器堆(三态)74HC671 带输出寄存的四位并入并出移位寄存器74HC672 带输出寄存的四位并入并出移位寄存器74HC673 16位并行输出存储器,16位串入串出移位寄存器74HC674 16位并行输入串行输出移位寄存器74HC681 4位并行二进制累加器74HC682 8位数值比较器(图腾柱输出)74HC683 8位数值比较器(集电极开路)74HC684 8位数值比较器(图腾柱输出)74HC685 8位数值比较器(集电极开路)74HC686 8位数值比较器(图腾柱输出)74HC687 8位数值比较器(集电极开路)74HC688 8位数字比较器(oc输出)74HC689 8位数字比较器74HC690 同步十进制计数器/寄存器(带数选,三态输出,直接清除)74HC691 计数器/寄存器(带多转换,三态输出)74HC692 同步十进制计数器(带预置输入,同步清除)74HC693 计数器/寄存器(带多转换,三态输出)74HC696 同步加/减十进制计数器/寄存器(带数选,三态输出,直接清除) 74HC697 计数器/寄存器(带多转换,三态输出)74HC698 计数器/寄存器(带多转换,三态输出)74HC699 计数器/寄存器(带多转换,三态输出)74HC716 可编程模n十进制计数器74HC718 可编程模n十进制计数器型号器件名称厂牌[数据表]SN7400四2输入端与非门TI[DATA]SN7401四2输入端与非门(OC)SN7402四2输入端或非门TI[DATA]SN7403四2输入端与非门(OC) TI[DA TA]SN7404六反相器TI[DA TA]SN7405六反相器(OC) TI[DA TA]SN7406六高压输出反相器(OC,30V) TI[DA TA]SN7407六高压输出缓冲,驱动器(OC,30V) TI[DA TA]SN7408四2输入端与门TI[DATA]SN7409四2输入端与门(OC) TI[DATA]SN7410三3输入端与非门TI[DATA]SN7412三3输入端与非门(OC) TI[DA TA]SN7413双4输入端与非门TI[DATA]SN7414六反相器TI[DA TA]SN7416六高压输出反相缓冲/驱动器TI[DA TA]SN7417六高压输出缓冲/驱动器(OC,15V) TI[DA TA]SN7420双4输入端与非门TI[DATA]SN7422双4输入端与非门(OC) TI[DA TA]SN7423 可扩展双4输入端或非门TI[DA TA]SN7425双4输入端或非门TI[DATA]SN7426四2输入端高压输出与非缓冲器TI[DA TA]SN7427 三3输入端或非门TI[DATA]SN7428四2输入端或非缓冲器TI[DA TA]SN7430 8输入端与非门TI[DA TA]SN7432四2输入端或门TI[DATA]SN7433 四2输入端或非缓冲器(OC) TI[DA TA]SN7437四2输入端与非缓冲器TI[DA TA]SN7438四2输入端与非缓冲器(OC) TI[DA TA]SN7439 四2输入端与非缓冲器(OC) TI[DA TA]SN7440双4输入端与非缓冲器TI[DA TA]SN7445 BCD-TO-十进制译码/驱动器TI[DA TA]SN7446A BCD-TO-七段译码/驱动器TI[DA TA]SN7447A BCD七段译码/驱动器TI[DA TA]SN7448 BCD七段译码/驱动器TI[DATA]SN7450 2路3-3输入,2路2-2输入与或非门TI[DA TA]SN7451 2路3-3输入,2路2-2输入与或非门TI[DA TA]SN7453 4路2-2-2-2输入与或非门TI[DA TA]SN7454 4路2-2-3-2输入与或非门TI[DA TA]SN7470 与门输入上升沿J-K型触发器TI[DA TA]SN7472与门输入主从J-K型触发器TI[DA TA]SN7473双J-K型触发器TI[DATA]SN7474双上升沿D型触发器TI[DATA]SN7475 双异或门TI[DA TA]SN7476双J-K型触发器TI[DATA]SN7485 4位数值比较器TI[DA TA]SN7486四二进制原码/反码,0/1单元TI[DA TA]SN7490A 异步十进制计数器TI[DA TA]SN7491A 8位移位寄存器TI[DATA]SN7492A ASYNCHRONOUS DIVIDE-BY-TWELVE COUNTERS TI[DA TA] SN7493A ASYNCHRONOUS 4-BIT BINARY COUNTERS TI[DATA]SN7494移位寄存器TI[DA TA]SN7495A 4位移位寄存器TI[DATA]SN7496 TI[DA TA]SN7497 6位同步二进制乘法器TI[DA TA]SN74107 双主-从J-K触发器TI[DATA]SN74109 双J-K触发器TI[DA TA]SN74111 双主-从J-K触发器TI[DA TA]SN74116双4位锁存器TI[DA TA]SN74120 双脉冲同步驱动器TI[DA TA]SN74121 MONOSTABLE MULTIVIBRA TOR TI[DATA]SN74122 RETRIGGERABLE MONOSTABLE MULTIVIBRATOR TI[DA TA] SN74123 可重触发双稳态触发器TI[DA TA]SN74125 四总线缓冲器TI[DA TA]SN74126 四总线缓冲器TI[DA TA]SN74128 50 OHM LINE DRIVERS TI[DA TA]SN74130 可再触发单稳态振荡器TI[DA TA]SN74132 四2输入端与非门TI[DA TA]SN74136 QUAD 2-INPUT EXCLUSIVE-OR GA TES TI[DATA]SN74143 4计数，七段LED 驱动器TI[DA TA]SN74145 BCD七段译码驱动器TI[DA TA]SN74147 10线-4线优先编码器TI[DA TA]SN74148 8线-3线优先编码器TI[DATA]SN74150 16选1数据选择器TI[DA TA]SN74151A 8选1数据选择器TI[DA TA]SN74153双4选1数据选择器TI[DA TA]SN74154 4线-16线译码器TI[DATA]SN74155双2线-4线译码器TI[DA TA]SN74156 双2线-4线译码器OC TI[DA TA]SN74157四2选1数据选择器TI[DA TA]SN74159 4线-16线译码器(OC) TI[DA TA]SN74160 十进制同步计数器TI[DA TA]SN74161 4位二进制同步计数器TI[DA TA]SN74162 十进制同步计数器TI[DA TA]SN74163 4位二进制同步计数器TI[DA TA]SN74164 8位移位寄存器TI[DATA]SN74165 8位移位寄存器TI[DATA]SN74166 8位移位寄存器TI[DATA]SN74167 SYNCHRONOUS DECADE RATE MULTIPLIERSN74170 4-BY-4 REGISTER FILES TI[DA TA]SN74172 16-BIT MULTIPLE-PORT REGISTER FILE TI[DA TA] SN74173 QUAD D-TYPE REGISTERS TI[DA TA]SN74174 六上升沿D型发器TI[DA TA]SN74175 四上升沿D型触发器TI[DA TA]SN74176 35-MHZ BINARY COUNTERS/LATCHES TI[DATA] SN74177 35-MHZ BINARY COUNTERS/LATCHES TI[DATA] SN74178 PARALLEL-ACCESS SHIFT REGISTERS TI[DATA] SN74180 TI[DA TA]SN74190 十进制加/减计数器TI[DATA]SN74191 4位二进制加/减计数器TI[DA TA]SN74192十进制加/减计数器(双时钟)SN74193 4位二进制加/减计数器(双时钟)SN74194 4位双向移位寄存器TI[DATA]SN74195移位寄存器TI[DA TA]SN74196异步十进制计数器TI[DA TA]SN74197异步二进制计数器TI[DA TA]SN74198双向移位寄存器TI[DATA]SN74199 移位寄存器TI[DA TA]SN74221 双单稳态触器TI[DA TA]SN74246 BCD7段译码/驱动器TI[DATA]SN74247 4线-7段译码/高压输出驱动器TI[DA TA]SN74248 4线-7段译码/驱动器TI[DATA]SN74251 8选1数据选择器TI[DATA]SN74259 8位可寻址锁存器TI[DATA]SN74265 TI[DA TA]SN74273八D触发器(公共时钟,单边输出) TI[DA TA]SN74276 QUADRUPLE J-K FLIP-FLOPSSN74278 4-BIT CASCADABLE PRIORITY REGISTERSSN74279 QUAD/S-/R LA TCHES TI[DA TA]SN74283 4位二进制超前位全加器SN74284 二进制乘法器SN74290异步十进制计数器TI[DA TA]SN74293异步二进制计数器TI[DA TA]SN74298 QUAD 2-LINE TO 1-LINE MULTIPLEXERS TI[DA TA] SN74365A 六总线驱动器TI[DATA]SN74366A 六反相总线驱动器TI[DATA]SN74367A 六总线驱动器TI[DATA]SN74368A 六反相总线驱动器TI[DATA]SN74376 QUADRUPLE J-K FLIP-FLOPSSN74390双十进制计数器TI[DATA]SN74393双4位二进制计数器TI[DA TA]SN74LS00四2输入端与非门TI[DATA]SN74LS01四2输入端与非门(OC)SN74LS02四2输入端或非门TI[DATA]SN74LS03四2输入端与非门(OC) TI[DA TA]SN74LS04六反相器TI[DA TA]SN74LS05六反相器(OC) TI[DATA]SN74LS06六高压输出反相器(OC,30V)SN74LS07六高压输出缓冲,驱动器(OC,30V)SN74LS08四2输入端与门TI[DA TA]SN74LS09四2输入端与门(OC) TI[DA TA]SN74LS10三3输入端与非门TI[DATA]SN74LS11三3输入端与门SN74LS12三3输入端与非门(OC) TI[DA TA]SN74LS13双4输入端与非门TI[DATA]SN74LS14六反相器TI[DA TA]SN74LS15三3输入端与门(OC)SN74LS16 六高压输出反相器(OC)SN74LS17六高压输出缓冲,驱动器(OC)SN74LS19A HEX SCHMITT-TRIGGER INVERTERSSN74LS20双4输入端与非门TI[DATA]SN74LS21双4输入端与门SN74LS22 双4输入端与非门(OC) TI[DA TA]SN74LS24A 施密特与非门/变换器SN74LS26四2输入端高压输出与非缓冲器TI[DA TA]SN74LS27三3输入端或非门TI[DATA]SN74LS28四2输入端或非缓冲器TI[DA TA]SN74LS30 8输入端与非门TI[DATA]SN74LS31 HEX GENERATING DELAY LINE SSN74LS32四2输入端或门TI[DA TA]SN74LS33 QUAD 2-INPUT POSITIVE-NOR BUFFERS TI[DA TA]SN74LS37 QUAD 2-INPUT POSITIVE-NAND BUFFERS TI[DATA]SN74LS38 QUAD 2-INPUT POSITIVE-NAND BUFFERS TI[DATA]SN74LS40 双4输入端与非缓冲器TI[DA TA]SN74LS42 4线-10线译码器SN74LS47 BCD七段译码,驱动器TI[DA TA]SN74LS48 BCD-TO-SEVEN-SEGMENT DECODERS/DRIVERS TI[DA TA] SN74LS49 BCD-TO-SEVEN-SEGMENT DECODERS/DRIVERS TI[DA TA] SN74LS51 2路3-3输入,2路2-2输入与或非门TI[DA TA]SN74LS54 4路2-3-3-2输入与或非门TI[DA TA]SN74LS55 2路4-4输入与或非门SN74LS56 FREQUENCY DIVIDERSSN74LS57 FREQUENCY DIVIDERSSN74LS68 DUAL 4-BIT DECADE OR BINARY COUNTERSSN74LS69 DUAL 4-BIT DECADE OR BINARY COUNTERSSN74LS73A DUAL J-K FLIP-FLOPS WITH CLEAR TI[DA TA]SN74LS74A双上升沿D型触发器TI[DA TA]SN74LS75 QUAD BISTABLE LATCHES TI[DA TA]SN74LS76A单D型触发器TI[DA TA]SN74LS78A 双D型触发器SN74LS85 4位数值比较器TI[DATA]SN74LS86A四二进制原码/反码,0/1单元TI[DA TA]SN74LS90 DECADE COUNTER TI[DA TA]SN74LS91 8位移位寄存器TI[DATA]SN74LS92 DIVIDE-BY-TWELVE DECADE COUNTER TI[DATA]SN74LS93 4-BIT BINARY COUNTERS TI[DATA]SN74LS95B 4位移位寄存器TI[DA TA]SN74LS96四2输入端与非门TI[DATA]SN74LS107A 双J-K触发器TI[DA TA]SN74LS109A 4位移位寄存器TI[DATA]SN74LS112A 双下降沿J-K触发器SN74LS114A 双J-K触发器SN74LS122 RETRIGGERABLE MONOSTABLE MULTIVIBRATOR TI[DATA] SN74LS123 可重触发双稳态触发器TI[DA TA]SN74LS125A 四总线缓冲器TI[DA TA]SN74LS126A 四总线缓冲器T。

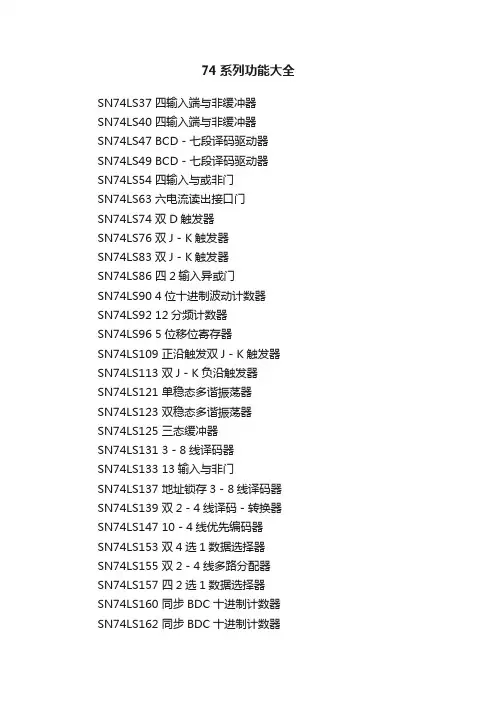

74系列功能大全SN74LS37 四输入端与非缓冲器SN74LS40 四输入端与非缓冲器SN74LS47 BCD－七段译码驱动器SN74LS49 BCD－七段译码驱动器SN74LS54 四输入与或非门SN74LS63 六电流读出接口门SN74LS74 双D触发器SN74LS76 双J－K触发器SN74LS83 双J－K触发器SN74LS86 四2输入异或门SN74LS90 4位十进制波动计数器SN74LS92 12分频计数器SN74LS96 5位移位寄存器SN74LS109 正沿触发双J－K触发器SN74LS113 双J－K负沿触发器SN74LS121 单稳态多谐振荡器SN74LS123 双稳态多谐振荡器SN74LS125 三态缓冲器SN74LS131 3－8线译码器SN74LS133 13输入与非门SN74LS137 地址锁存3－8线译码器SN74LS139 双2－4线译码－转换器SN74LS147 10－4线优先编码器SN74LS153 双4选1数据选择器SN74LS155 双2－4线多路分配器SN74LS157 四2选1数据选择器SN74LS160 同步BDC十进制计数器SN74LS162 同步BDC十进制计数器SN74LS164 8位串入并出移位寄存SN74LS166 8位移位寄存器SN74LS169 4位可逆同步计数器SN74LS172 16位多通道寄存器堆SN74LS174 6D型触发器SN74LS176 可预置十进制计数器SN74LS182 超前进位发生器SN74LS189 64位随机存储器SN74LS191 二进制同步可逆计数器SN74LS193 二进制可逆计数器SN74LS195 并行存取移位寄存器SN74LS197 可预置二进制计数器SN74LS238 3－8线译码/多路转换器SN74LS241 八缓冲/驱动/接收器SN74LS243 四总线收发器SN74LS245 八总线收发器SN74LS248 BCD－七段译码驱动器SN74LS251 三态8－1数据选择器SN74LS256 双四位选址锁存器SN74LS258 四2选1数据选择器SN74LS260 双5输入或非门SN74LS266 四2输入异或非门SN74LS275 七位树型乘法器SN74LS279 四R－S触发器SN74LS283 4位二进制全加器SN74LS293 4位二进制计数器SN74LS365 六缓冲器带公用启动器SN74LS367 六总线三态输出缓冲器SN74LS373 8D锁存器SN74LS375 4位双稳锁存器SN74LS386 四2输入异或门SN74LS393 双4位二进制计数器SN74LS574 8位D型触发器SN74LS684 8位数字比较器SN74LSO1 四2输入与非门SN74LS03 四2输入与非门SN74LS05 六反相器SN74LS07 六缓冲器/驱动器SN74LS09 四2输入与非门SN74LS11 三3输入与非门SN74LS13 三3输入与非门SN74LS15 三3输入与非门SN74LS17 六反相缓冲器/驱动器SN74LS21 双4输入与门SN74LS25 双4输入与门SN74LS27 三3输入与非门SN74LS30 八输入端与非门SN74LS33 四2输入或门SN74LS38 双2输入与非缓冲器SN74LS42 BCD－十进制译码器SN74LS48 BCD－七段译码驱动器SN74LS51三3输入双与或非门SN74LS55 四4输入与或非门SN74LS73 双J－K触发器SN74LS75 4位双稳锁存器SN74LS78 双J－K触发器SN74LS85 4位幅度比较器SN74LS88 4位全加器SN74LS91 8位移位寄存器SN74LS93 二进制计数器SN74LS95 4位并入并出寄存器SN74LS107 双J－K触发器SN74LS112 双J－K负沿触发器SN74LS114 双J－K负沿触发器SN74LS122 单稳态多谐振荡器SN74LS124 双压控振荡器SN74LS126 四3态总线缓冲器SN74LS132 二输入与非触发器SN74LS136 四异或门SN74LS138 3－8线译码/转换器SN74LS145 BCD十进制译码/驱动器SN74LS148 8－3线优先编码器SN74LS151 8选1数据选择器SN74LS154 4－16线多路分配器SN74LS156 双2－4线多路分配器SN74LS158 四2选1数据选择器SN74LS161 4位二进制计数器SN74LS163 4位二进制计数器SN74LS165 8位移位寄存器SN74LS168 4位可逆同步计数器SN74LS170 4x4位寄存器堆SN74LS173 4D型寄存器SN74LS175 4D烯触发器SN74LS181 运算器/函数发生器SN74LS183 双进位保存全价器SN74LS190 同步BCD十进制计数器SN74LS192 BCD－同步可逆计数器SN74LS194 双向通用移位寄存器SN74LS196 可预置十进制计数器SN74LS221 双单稳态多谐振荡器SN74LS240 八缓冲/驱动/接收器SN74LS242 四总线收发器SN74LS244 八缓冲/驱动/接收器SN74LS247 BCD－七段译码驱动器SN74LS249 BCD－七段译码驱动器SN74LS253 双三态4－1数据选择器SN74LS257 四3态2－1数据选择器SN74LS259 8位可寻址锁存器SN74LS261 2x4位二进制乘发器SN74LS273 八进制D型触发器SN74LS276 四J－K触发器SN74LS280 9位奇偶数发生校检器SN74LS290 十进制计数器SN74LS295 4位双向通用移位寄存器SN74LS366 六缓冲器带公用启动器SN74LS368 六总线三态输出反相器SN74LS374 8D触发器SN74LS377 8位单输出D型触发器SN74LS390 双十进制计数器SN74LS573 8位三态输出D型锁存器SN74LS670 8位数字比较器SN74HC00 四2输入与非门SN74HC02 四2输入或非门SN74HC03 四2输入或非门SN74HC04 六反相器SN74HC05 六反相器SN74HC08 四2输入与门SN74HC10 三3输入与非门SN74HC11 三3输入与门SN74HC14 六反相器/斯密特触发器SN74HC20 双四输入与门SN74HC21 双四输入与非门SN74HC27 三3输入与非门SN74HC30 八输入端与非门SN74HC32 四2输入或门SN74HC42 BCD十进制译码器SN74HC73 双J－K触发器SN74HC74 双D型触发器SN74HC76 双J－K触发器SN74HC86 四2输入异或门SN74HC107 双J－K触发器SN74HC113 双J－K负沿触发器SN74HC123 双稳态多谐振荡器SN74HC125 三态缓冲器SN74HC126 四三态总线缓冲器SN74HC132 二输入与非缓冲器SN74HC137 二输入与非缓冲器SN74HC138 3－8线译码/解调器SN74HC139 双2－4线译码/解调器SN74HC148 8选1数据选择器SN74HC151 双4选1数据选择器SN74HC154 4－16线多路分配器SN74HC157 四2选1数据选择器SN74HC161 4位二进制计数器SN74HC163 4位二进制计数器SN74HC164 8位串入并出移位寄存器SN74HC165 8位移位寄存器SN74HC173 4D型触发器SN74HC174 6D触发器SN74HC175 4D型触发器SN74HC191 二进制同步可逆计数器SN74HC221 双单稳态多谐振荡器SN74HC238 3－8线译码器SN74HC240 八缓冲器SN74HC244 八总线3态输出缓冲器SN74HC245 八总线收发器SN74HC251 三态8－1数据选择器SN74HC259 8位可寻址锁存器SN74HC266 四2输入异或非门SN74HC273 8D型触发器SN74HC367 六缓冲器/总线驱动器SN74HC368 六缓冲器/总线驱动器SN74HC373 8D锁存器SN74HC374 8D触发器SN74HC393 双4位二进制计数器SN74HC541 8位三态输出缓冲器SN74HC573 8位三态输出D型锁存器SN74HC574 8D型触发器SN74HC595 8位移位寄存器/锁存器SN74HC4028 7级二进制串行加数器SN74HC4046 锁相环SN74HC4050 六同相缓冲器SN74HC4051 8选1模拟开关SN74HC4053 三2选1模拟开关SN74HC4060 14位计数/分频/振荡器SN74HC4066 四双相模拟开关SN74HC4078 3输入端三或门SN74HC4511 7段锁存/译码驱动器SN74HC4520 双二进制加法计数器74F00 高速四2输入与非门74F02 高速四2输入或非门74F04 高速六反相器74F08 高速四2输入与门74F10 高速三3输入与门74F14 高速六反相斯密特触发74F32 高速四2输入或门74F38 高速四2输入或门74F74 高速双D型触发器74F86 高速四2输入异或门74F139 高速双2－4线译码/驱动器74F151 高速双2－4线译码/驱动器74F153 高速双4选1数据选择器74F157 高速双4选1数据选择器74F161 高速6D型触发器74F174 高速6D型触发器74F175 高速4D型触发器74F244 高速八总线3态缓冲器74F245 高速八总线收发器74F373 高速8D锁存器SN74HCT04 六反相器。

74系列芯片功能表汇总74系列标准数字电路功能表——中文资料名称类别功能7400 TTL 2输入端四与非门7401 TTL 集电极开路2输入端四与非门7402 TTL 2输入端四或非门7403 TTL 集电极开路2输入端四与非门7404 TTL 六反相器7405 TTL 集电极开路六反相器7406 TTL 集电极开路六反相高压驱动器7407 TTL 集电极开路六正相高压驱动器7408 TTL 2输入端四与门7409 TTL 集电极开路2输入端四与门7410 TTL 3输入端3与非门74107 TTL 带清除主从双J-K触发器74109 TTL 带预置清除正触发双J-K触发器7411 TTL 3输入端3与门74112 TTL 带预置清除负触发双J-K触发器7412 TTL 开路输出3输入端三与非门74121 TTL 单稳态多谐振荡器74122 TTL 可再触发单稳态多谐振荡器74123 TTL 双可再触发单稳态多谐振荡器74125 TTL 三态输出高有效四总线缓冲门74126 TTL 三态输出低有效四总线缓冲门7413 TTL 4输入端双与非施密特触发器74132 TTL 2输入端四与非施密特触发器74133 TTL 13输入端与非门74136 TTL 四异或门74138 TTL 3-8线译码器/复工器74139 TTL 双2-4线译码器/复工器7414 TTL 六反相施密特触发器74145 TTL BCD—十进制译码/驱动器7415 TTL 开路输出3输入端三与门74150 TTL 16选1数据选择/多路开关74151 TTL 8选1数据选择器74153 TTL 双4选1数据选择器74154 TTL 4线—16线译码器74155 TTL 图腾柱输出译码器/分配器74156 TTL 开路输出译码器/分配器74157 TTL 同相输出四2选1数据选择器74158 TTL 反相输出四2选1数据选择器7416 TTL 开路输出六反相缓冲/驱动器74160 TTL 可预置BCD异步清除计数器74161 TTL 可予制四位二进制异步清除计数器74162 TTL 可预置BCD同步清除计数器74163 TTL 可予制四位二进制同步清除计数器74164 TTL 八位串行入/并行输出移位寄存器74165 TTL 八位并行入/串行输出移位寄存器74166 TTL 八位并入/串出移位寄存器74169 TTL 二进制四位加/减同步计数器7417 TTL 开路输出六同相缓冲/驱动器74170 TTL 开路输出4×4寄存器堆74173 TTL 三态输出四位D型寄存器74174 TTL 带公共时钟和复位六D触发器74175 TTL 带公共时钟和复位四D触发器74180 TTL 9位奇数/偶数发生器/校验器74181 TTL 算术逻辑单元/函数发生器74185 TTL 二进制—BCD代码转换器74190 TTL BCD同步加/减计数器74191 TTL 二进制同步可逆计数器74192 TTL 可预置BCD双时钟可逆计数器74193 TTL 可预置四位二进制双时钟可逆计数器74194 TTL 四位双向通用移位寄存器74195 TTL 四位并行通道移位寄存器74196 TTL 十进制/二-十进制可预置计数锁存器74197 TTL 二进制可预置锁存器/计数器7420 TTL 4输入端双与非门7421 TTL 4输入端双与门7422 TTL 开路输出4输入端双与非门74221 TTL 双/单稳态多谐振荡器74240 TTL 八反相三态缓冲器/线驱动器74241 TTL 八同相三态缓冲器/线驱动器74243 TTL 四同相三态总线收发器74244 TTL 八同相三态缓冲器/线驱动器74245 TTL 八同相三态总线收发器74247 TTL BCD—7段15V输出译码/驱动器74248 TTL BCD—7段译码/升压输出驱动器74249 TTL BCD—7段译码/开路输出驱动器74251 TTL 三态输出8选1数据选择器/复工器74253 TTL 三态输出双4选1数据选择器/复工器74256 TTL 双四位可寻址锁存器74257 TTL 三态原码四2选1数据选择器/复工器74258 TTL 三态反码四2选1数据选择器/复工器74259 TTL 八位可寻址锁存器/3-8线译码器7426 TTL 2输入端高压接口四与非门74260 TTL 5输入端双或非门74266 TTL 2输入端四异或非门7427 TTL 3输入端三或非门74273 TTL 带公共时钟复位八D触发器74279 TTL 四图腾柱输出S-R锁存器7428 TTL 2输入端四或非门缓冲器74283 TTL 4位二进制全加器74290 TTL 二/五分频十进制计数器74293 TTL 二/八分频四位二进制计数器74295 TTL 四位双向通用移位寄存器74298 TTL 四2输入多路带存贮开关74299 TTL 三态输出八位通用移位寄存器7430 TTL 8输入端与非门7432 TTL 2输入端四或门74322 TTL 带符号扩展端八位移位寄存器74323 TTL 三态输出八位双向移位/存贮寄存器7433 TTL 开路输出2输入端四或非缓冲器74347 TTL BCD—7段译码器/驱动器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74447 TTL BCD—7段译码器/驱动器7445 TTL BCD—十进制代码转换/驱动器74450 TTL 16:1多路转接复用器多工器74451 TTL 双8:1多路转接复用器多工器74453 TTL 四4:1多路转接复用器多工器7446 TTL BCD—7段低有效译码/驱动器74460 TTL 十位比较器74461 TTL 八进制计数器74465 TTL 三态同相2与使能端八总线缓冲器74466 TTL 三态反相2与使能八总线缓冲器74467 TTL 三态同相2使能端八总线缓冲器74468 TTL 三态反相2使能端八总线缓冲器74469 TTL 八位双向计数器7447 TTL BCD—7段高有效译码/驱动器7448 TTL BCD—7段译码器/内部上拉输出驱动74490 TTL 双十进制计数器7449174498 TTL 八进制移位寄存器7450 TTL 2-3/2-2输入端双与或非门74502 TTL 八位逐次逼近寄存器74503 TTL 八位逐次逼近寄存器7451 TTL 2-3/2-2输入端双与或非门74533 TTL 三态反相八D锁存器74534 TTL 三态反相八D锁存器7454 TTL 四路输入与或非门74540 TTL 八位三态反相输出总线缓冲器7455 TTL 4输入端二路输入与或非门74563 TTL 八位三态反相输出触发器74564 TTL 八位三态反相输出D触发器74573 TTL 八位三态输出触发器74574 TTL 八位三态输出D触发器74645 TTL 三态输出八同相总线传送接收器74670 TTL 三态输出4×4寄存器堆7473 TTL 带清除负触发双J-K触发器7474 TTL 带置位复位正触发双D触发器7476 TTL 带预置清除双J-K触发器7483 TTL 四位二进制快速进位全加器7485 TTL 四位数字比较器7486 TTL 2输入端四异或门7490 TTL 可二/五分频十进制计数器7493 TTL 可二/八分频二进制计数器7495 TTL 四位并行输入\输出移位寄存器7497 TTL 6位同步二进制乘法器常用74系列标准数字电路的中文名称资料器件代号器件名称74 74LS 74HC00 四2输入端与非门√√√01 四2输入端与非门(OC) √√02 四2输入端或非门√√√03 四2输入端与非门(OC) √√04 六反相器√√√05 六反相器(OC) √√06 六高压输出反相器(OC,30V) √√07 六高压输出缓冲,驱动器(OC,30V) √√√08 四2输入端与门√√√09 四2输入端与门(OC) √√√10 三3输入端与非门√√√11 三3输入端与门√√12 三3输入端与非门(OC) √√√13 双4输入端与非门√√√14 六反相器√√√15 三3输入端与门√√16 六高压输出反相器(OC,15V) √17 六高压输出缓冲,驱动器(OC,15V) √20 双4输入端与非门√√√21 双4输入端与门√√√22 双4输入端与非门(OC) √√25 双4输入端或非门(有选通端) √√√26 四2输入端高压输出与非缓冲器√√√27 三3输入端或非门√√√28 四2输入端或非缓冲器√√√30 8输入端与非门√√√32 四2输入端或门√√√33 四2输入端或非缓冲器(OC) √√37 四2输入端与非缓冲器√√38 四2输入端与非缓冲器(OC) √√40 双4输入端与非缓冲器√√√42 4线-10线译码器(BCD输入) √√43 4线-10线译码器(余3码输入) √44 4线-10线译码器(余3葛莱码输入) √48 4线-7段译码器√49 4线-7段译码器√50 双2路2-2输入与或非门√√√√√√51 2路3-3输入,2路2-2输入与或非门52 4路2-3-2-2输入与或门√53 4路2-2-2-2输入与或非门√54 4路2-3-3-2输入与或非门√√55 2路4-4输入与或非门√60 双4输入与扩展器√√61 三3输入与扩展器√62 4路2-3-3-2输入与或扩展器√64 4路4-2-3-2输入与或非门√65 4路4-2-3-2输入与或非门(OC) √70 与门输入J-K触发器√71 与或门输入J-K触发器√72 与门输入J-K触发器√74 双上升沿D型触发器√√78 双D型触发器√√85 四位数值比较器√86 四2输入端异或门√√√87 4位二进制原码/反码√95 4位移位寄存器√101 与或门输入J-K触发器√102 与门输入J-K触发器√107 双主-从J-K触发器√108 双主-从J-K触发器√109 双主-从J-K触发器√110 与门输入J-K触发器√111 双主-从J-K触发器√√112 双下降沿J-K触发器√。

74LS系列数字集成电路型号及功能表74LS系列数字集成电路型号及功能表74ls00 2输入四与非门74ls01 2输入四与非门 (oc)74ls02 2输入四或非门74ls03 2输入四与非门 (oc)74ls04 六倒相器74ls05 六倒相器(oc)74ls06 六高压输出反相缓冲器/驱动器(oc,30v)74ls07 六高压输出缓冲器/驱动器(oc,30v)74ls08 2输入四与门74ls09 2输入四与门(oc)74ls10 3输入三与非门74ls11 3输入三与门74ls12 3输入三与非门 (oc)74ls13 4输入双与非门 (斯密特触发)74ls14 六倒相器(斯密特触发)74ls15 3输入三与门 (oc)74ls16 六高压输出反相缓冲器/驱动器(oc,15v)74ls17 六高压输出缓冲器/驱动器(oc,15v)74ls18 4输入双与非门 (斯密特触发)74ls19 六倒相器(斯密特触发)74ls20 4输入双与非门74ls21 4输入双与门74ls22 4输入双与非门(oc)74ls23 双可扩展的输入或非门74ls24 2输入四与非门(斯密特触发)74ls25 4输入双或非门(有选通)74ls26 2输入四高电平接口与非缓冲器(oc,15v)74ls27 3输入三或非门74ls28 2输入四或非缓冲器74ls30 8输入与非门74ls31 延迟电路74ls32 2输入四或门74ls33 2输入四或非缓冲器(集电极开路输出)74ls34 六缓冲器74ls35 六缓冲器(oc)74ls36 2输入四或非门(有选通)74ls37 2输入四与非缓冲器74ls38 2输入四或非缓冲器(集电极开路输出)74ls39 2输入四或非缓冲器(集电极开路输出)74ls40 4输入双与非缓冲器74ls41 bcd-十进制计数器74ls42 4线-10线译码器(bcd输入)74ls43 4线-10线译码器(余3码输入)74ls44 4线-10线译码器(余3葛莱码输入)74ls45 bcd-十进制译码器/驱动器74ls46 bcd-七段译码器/驱动器74ls47 bcd-七段译码器/驱动器74ls48 bcd-七段译码器/驱动器74ls49 bcd-七段译码器/驱动器(oc)74ls50 双二路2-2输入与或非门(一门可扩展)74ls51 双二路2-2输入与或非门74ls51 二路3-3输入,二路2-2输入与或非门74ls52 四路2-3-2-2输入与或门(可扩展)74ls53 四路2-2-2-2输入与或非门(可扩展)74ls53 四路2-2-3-2输入与或非门(可扩展)74ls54 四路2-2-2-2输入与或非门74ls54 四路2-3-3-2输入与或非门74ls54 四路2-2-3-2输入与或非门74ls55 二路4-4输入与或非门(可扩展)74ls60 双四输入与扩展74ls61 三3输入与扩展74ls62 四路2-3-3-2输入与或扩展器74ls63 六电流读出接口门74ls64 四路4-2-3-2输入与或非门74ls65 四路4-2-3-2输入与或非门(oc)74ls70 与门输入上升沿jk触发器74ls71 与输入r-s主从触发器74ls72 与门输入主从jk触发器74ls73 双j-k触发器(带清除端)74ls74 正沿触发双d型触发器(带预置端和清除端)74ls75 4位双稳锁存器74ls76 双j-k触发器(带预置端和清除端)74ls77 4位双稳态锁存器74ls78 双j-k触发器(带预置端,公共清除端和公共时钟端) 74ls80 门控全加器74ls81 16位随机存取存储器74ls82 2位二进制全加器(快速进位)74ls83 4位二进制全加器(快速进位)74ls84 16位随机存取存储器74ls85 4位数字比较器74ls86 2输入四异或门74ls87 四位二进制原码/反码/oi单元74ls89 64位读/写存储器74ls90 十进制计数器74ls91 八位移位寄存器74ls92 12分频计数器(2分频和6分频)74ls93 4位二进制计数器74ls94 4位移位寄存器(异步)74ls95 4位移位寄存器(并行io)74ls96 5位移位寄存器74ls97 六位同步二进制比率乘法器74ls100 八位双稳锁存器74ls103 负沿触发双j-k主从触发器(带清除端)74ls106 负沿触发双j-k主从触发器(带预置,清除,时钟) 74ls107 双j-k主从触发器(带清除端)74ls108 双j-k主从触发器(带预置,清除,时钟)74ls109 双j-k触发器(带置位,清除,正触发)74ls110 与门输入j-k主从触发器(带锁定)74ls111 双j-k主从触发器(带数据锁定)74ls112 负沿触发双j-k触发器(带预置端和清除端)74ls113 负沿触发双j-k触发器(带预置端)74ls114 双j-k触发器(带预置端,共清除端和时钟端)74ls116 双四位锁存器74ls120 双脉冲同步器/驱动器74ls121 单稳态触发器(施密特触发)74ls122 可再触发单稳态多谐振荡器(带清除端)74ls123 可再触发双单稳多谐振荡器74ls125 四总线缓冲门(三态输出)74ls126 四总线缓冲门(三态输出)74ls128 2输入四或非线驱动器74ls131 3-8译码器74ls132 2输入四与非门(斯密特触发)74ls133 13输入端与非门74ls134 12输入端与门(三态输出)74ls135 四异或/异或非门74ls136 2输入四异或门(oc)74ls137 八选1锁存译码器/多路转换器74ls138 3-8线译码器/多路转换器74ls139 双2-4线译码器/多路转换器74ls140 双4输入与非线驱动器74ls141 bcd-十进制译码器/驱动器74ls142 计数器/锁存器/译码器/驱动器74ls145 4-10译码器/驱动器74ls147 10线-4线优先编码器74ls148 8线-3线八进制优先编码器74ls150 16选1数据选择器(反补输出)74ls151 8选1数据选择器(互补输出)74ls152 8选1数据选择器多路开关74ls153 双4选1数据选择器/多路选择器74ls154 4线-16线译码器74ls155 双2-4译码器/分配器(图腾柱输出)74ls156 双2-4译码器/分配器(集电极开路输出) 74ls157 四2选1数据选择器/多路选择器74ls158 四2选1数据选择器(反相输出)74ls160 可预置bcd计数器(异步清除)74ls161 可预置四位二进制计数器(并清除异步) 74ls162 可预置bcd计数器(异步清除)74ls163 可预置四位二进制计数器(并清除异步) 74ls164 8位并行输出串行移位寄存器74ls165 并行输入8位移位寄存器(补码输出)74ls166 8位移位寄存器74ls167 同步十进制比率乘法器74ls168 4位加/减同步计数器(十进制)74ls169 同步二进制可逆计数器74ls170 4*4寄存器堆74ls171 四d触发器(带清除端)74ls172 16位寄存器堆74ls173 4位d型寄存器(带清除端)74ls174 六d触发器74ls175 四d触发器74ls176 十进制可预置计数器74ls177 2-8-16进制可预置计数器74ls178 四位通用移位寄存器74ls179 四位通用移位寄存器74ls180 九位奇偶产生/校验器74ls181 算术逻辑单元/功能发生器74ls182 先行进位发生器74ls183 双保留进位全加器74ls184 bcd-二进制转换器74ls185 二进制-bcd转换器74ls190 同步可逆计数器(bcd,二进制)74ls191 同步可逆计数器(bcd,二进制)74ls192 同步可逆计数器(bcd,二进制)74ls193 同步可逆计数器(bcd,二进制)74ls194 四位双向通用移位寄存器74ls195 四位通用移位寄存器74ls196 可预置计数器/锁存器74ls197 可预置计数器/锁存器(二进制)74ls198 八位双向移位寄存器74ls199 八位移位寄存器74ls210 2-5-10进制计数器74ls213 2-n-10可变进制计数器74ls221 双单稳触发器74ls230 八3态总线驱动器74ls231 八3态总线反向驱动器74ls240 八缓冲器/线驱动器/线接收器(反码三态输出) 74ls241 八缓冲器/线驱动器/线接收器(原码三态输出) 74ls242 八缓冲器/线驱动器/线接收器74ls243 4同相三态总线收发器74ls244 八缓冲器/线驱动器/线接收器74ls245 八双向总线收发器74ls246 4线-七段译码/驱动器(30v)74ls247 4线-七段译码/驱动器(15v)74ls248 4线-七段译码/驱动器74ls249 4线-七段译码/驱动器74ls251 8选1数据选择器(三态输出)74ls253 双四选1数据选择器(三态输出)74ls256 双四位可寻址锁存器74ls257 四2选1数据选择器(三态输出)74ls258 四2选1数据选择器(反码三态输出)74ls259 8为可寻址锁存器74ls260 双5输入或非门74ls261 4*2并行二进制乘法器74ls265 四互补输出元件74ls266 2输入四异或非门(oc)74ls270 2048位rom (512位四字节,oc)74ls271 2048位rom (256位八字节,oc)74ls273 八d触发器74ls274 4*4并行二进制乘法器74ls275 七位片式华莱士树乘法器74ls276 四jk触发器74ls278 四位可级联优先寄存器74ls279 四s-r锁存器74ls280 9位奇数/偶数奇偶发生器/较验器74ls28174ls283 4位二进制全加器74ls290 十进制计数器74ls291 32位可编程模74ls293 4位二进制计数器74ls294 16位可编程模74ls295 四位双向通用移位寄存器74ls298 四-2输入多路转换器(带选通)74ls299 八位通用移位寄存器(三态输出)74ls348 8-3线优先编码器(三态输出)74ls352 双四选1数据选择器/多路转换器74ls353 双4-1线数据选择器(三态输出)74ls354 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls355 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls356 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls357 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls365 6总线驱动器74ls366 六反向三态缓冲器/线驱动器74ls367 六同向三态缓冲器/线驱动器74ls368 六反向三态缓冲器/线驱动器74ls373 八d锁存器74ls374 八d触发器(三态同相)74ls375 4位双稳态锁存器74ls377 带使能的八d触发器74ls378 六d触发器74ls379 四d触发器74ls381 算术逻辑单元/函数发生器74ls382 算术逻辑单元/函数发生器74ls384 8位*1位补码乘法器74ls385 四串行加法器/乘法器74ls386 2输入四异或门74ls390 双十进制计数器74ls391 双四位二进制计数器74ls395 4位通用移位寄存器74ls396 八位存储寄存器74ls398 四2输入端多路开关(双路输出)74ls399 四-2输入多路转换器(带选通)74ls422 单稳态触发器74ls423 双单稳态触发器74ls440 四3方向总线收发器,集电极开路74ls441 四3方向总线收发器,集电极开路74ls442 四3方向总线收发器,三态输出74ls443 四3方向总线收发器,三态输出74ls444 四3方向总线收发器,三态输出74ls445 bcd-十进制译码器/驱动器,三态输出74ls446 有方向控制的双总线收发器74ls448 四3方向总线收发器,三态输出74ls449 有方向控制的双总线收发器74ls465 八三态线缓冲器74ls466 八三态线反向缓冲器74ls467 八三态线缓冲器74ls468 八三态线反向缓冲器74ls490 双十进制计数器74ls540 八位三态总线缓冲器(反向)74ls541 八位三态总线缓冲器74ls589 有输入锁存的并入串出移位寄存器74ls590 带输出寄存器的8位二进制计数器74ls591 带输出寄存器的8位二进制计数器74ls592 带输出寄存器的8位二进制计数器74ls593 带输出寄存器的8位二进制计数器74ls594 带输出锁存的8位串入并出移位寄存器74ls595 8位输出锁存移位寄存器74ls596 带输出锁存的8位串入并出移位寄存器74ls597 8位输出锁存移位寄存器74ls598 带输入锁存的并入串出移位寄存器74ls599 带输出锁存的8位串入并出移位寄存器74ls604 双8位锁存器74ls605 双8位锁存器74ls606 双8位锁存器74ls607 双8位锁存器74ls620 8位三态总线发送接收器(反相)74ls621 8位总线收发器74ls622 8位总线收发器74ls623 8位总线收发器74ls640 反相总线收发器(三态输出)74ls641 同相8总线收发器,集电极开路74ls642 同相8总线收发器,集电极开路74ls643 8位三态总线发送接收器74ls644 真值反相8总线收发器,集电极开路74ls645 三态同相8总线收发器74ls646 八位总线收发器,寄存器74ls647 八位总线收发器,寄存器74ls648 八位总线收发器,寄存器74ls649 八位总线收发器,寄存器74ls651 三态反相8总线收发器74ls652 三态反相8总线收发器74ls653 反相8总线收发器,集电极开路74ls654 同相8总线收发器,集电极开路74ls668 4位同步加/减十进制计数器74ls669 带先行进位的4位同步二进制可逆计数器74ls670 4*4寄存器堆(三态)74ls671 带输出寄存的四位并入并出移位寄存器74ls672 带输出寄存的四位并入并出移位寄存器74ls673 16位并行输出存储器,16位串入串出移位寄存器74ls674 16位并行输入串行输出移位寄存器74ls681 4位并行二进制累加器74ls682 8位数值比较器(图腾柱输出)74ls683 8位数值比较器(集电极开路)74ls684 8位数值比较器(图腾柱输出)74ls685 8位数值比较器(集电极开路)74ls686 8位数值比较器(图腾柱输出)74ls687 8位数值比较器(集电极开路)74ls688 8位数字比较器(oc输出)74ls689 8位数字比较器74ls690 同步十进制计数器/寄存器(带数选,三态输出,直接清除)74ls691 计数器/寄存器(带多转换,三态输出)74ls692 同步十进制计数器(带预置输入,同步清除)74ls693 计数器/寄存器(带多转换,三态输出)74ls696 同步加/减十进制计数器/寄存器(带数选,三态输出,直接清除) 74ls697 计数器/寄存器(带多转换,三态输出)74ls698 计数器/寄存器(带多转换,三态输出) 74ls699 计数器/寄存器(带多转换,三态输出) 74ls716 可编程模n十进制计数器74ls718 可编程模n十进制计数器。

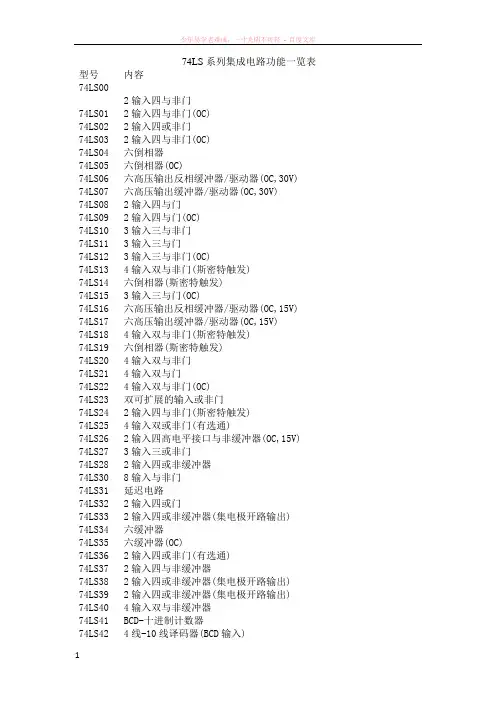

74LS系列集成电路功能一览表型号内容74LS002输入四与非门74LS01 2输入四与非门(OC)74LS02 2输入四或非门74LS03 2输入四与非门(OC)74LS04 六倒相器74LS05 六倒相器(OC)74LS06 六高压输出反相缓冲器/驱动器(OC,30V) 74LS07 六高压输出缓冲器/驱动器(OC,30V)74LS08 2输入四与门74LS09 2输入四与门(OC)74LS10 3输入三与非门74LS11 3输入三与门74LS12 3输入三与非门(OC)74LS13 4输入双与非门(斯密特触发)74LS14 六倒相器(斯密特触发)74LS15 3输入三与门(OC)74LS16 六高压输出反相缓冲器/驱动器(OC,15V) 74LS17 六高压输出缓冲器/驱动器(OC,15V)74LS18 4输入双与非门(斯密特触发)74LS19 六倒相器(斯密特触发)74LS20 4输入双与非门74LS21 4输入双与门74LS22 4输入双与非门(OC)74LS23 双可扩展的输入或非门74LS24 2输入四与非门(斯密特触发)74LS25 4输入双或非门(有选通)74LS26 2输入四高电平接口与非缓冲器(OC,15V) 74LS27 3输入三或非门74LS28 2输入四或非缓冲器74LS30 8输入与非门74LS31 延迟电路74LS32 2输入四或门74LS33 2输入四或非缓冲器(集电极开路输出)74LS34 六缓冲器74LS35 六缓冲器(OC)74LS36 2输入四或非门(有选通)74LS37 2输入四与非缓冲器74LS38 2输入四或非缓冲器(集电极开路输出)74LS39 2输入四或非缓冲器(集电极开路输出)74LS40 4输入双与非缓冲器74LS41 BCD-十进制计数器74LS42 4线-10线译码器(BCD输入)74LS43 4线-10线译码器(余3码输入)74LS44 4线-10线译码器(余3葛莱码输入)74LS45 BCD-十进制译码器/驱动器74LS46 BCD-七段译码器/驱动器74LS47 BCD-七段译码器/驱动器74LS48 BCD-七段译码器/驱动器74LS49 BCD-七段译码器/驱动器(OC)74LS50 双二路2-2输入与或非门(一门可扩展)74LS51 双二路2-2输入与或非门74LS51 二路3-3输入,二路2-2输入与或非门74LS52 四路2-3-2-2输入与或门(可扩展)74LS53 四路2-2-2-2输入与或非门(可扩展)74LS53 四路2-2-3-2输入与或非门(可扩展)74LS54 四路2-2-2-2输入与或非门74LS54 四路2-3-3-2输入与或非门74LS54 四路2-2-3-2输入与或非门74LS55 二路4-4输入与或非门(可扩展)74LS60 双四输入与扩展74LS61 三3输入与扩展74LS62 四路2-3-3-2输入与或扩展器74LS63 六电流读出接口门74LS64 四路4-2-3-2输入与或非门74LS65 四路4-2-3-2输入与或非门(OC)74LS70 与门输入上升沿JK触发器74LS71 与输入RS主从触发器74LS72 与门输入主从JK触发器74LS73 双JK触发器(带清除端)74LS74 正沿触发双D型触发器(带预置端和清除端)74LS75 4位双稳锁存器74LS76 双JK触发器(带预置端和清除端)74LS77 4位双稳态锁存器74LS78 双JK触发器(带预置端,公共清除端和公共时钟端) 74LS80 门控全加器74LS81 16位随机存取存储器74LS82 2位二进制全加器(快速进位)74LS83 4位二进制全加器(快速进位)74LS84 16位随机存取存储器74LS85 4位数字比较器74LS86 2输入四异或门74LS87 四位二进制原码/反码/OI单元74LS89 64位读/写存储器74LS90 十进制计数器74LS91 八位移位寄存器74LS92 12分频计数器(2分频和6分频)74LS93 4位二进制计数器74LS94 4位移位寄存器(异步)74LS95 4位移位寄存器(并行IO)74LS96 5位移位寄存器74LS97 六位同步二进制比率乘法器74LS100 八位双稳锁存器74LS103 负沿触发双JK主从触发器(带清除端)74LS106 负沿触发双JK主从触发器(带预置,清除,时钟) 74LS107 双JK主从触发器(带清除端)74LS108 双JK主从触发器(带预置,清除,时钟)74LS109 双JK触发器(带置位,清除,正触发)74LS110 与门输入JK主从触发器(带锁定)74LS111 双JK主从触发器(带数据锁定)74LS112 负沿触发双JK触发器(带预置端和清除端)74LS113 负沿触发双JK触发器(带预置端)74LS114 双JK触发器(带预置端,共清除端和时钟端)74LS116 双四位锁存器74LS120 双脉冲同步器/驱动器74LS121 单稳态触发器(施密特触发)74LS122 可再触发单稳态多谐振荡器(带清除端)74LS123 可再触发双单稳多谐振荡器74LS125 四总线缓冲门(三态输出)74LS126 四总线缓冲门(三态输出)74LS128 2输入四或非线驱动器74LS131 3-8译码器74LS132 2输入四与非门(斯密特触发)74LS133 13输入端与非门74LS134 12输入端与门(三态输出)74LS135 四异或/异或非门74LS136 2输入四异或门(OC)74LS137 八选1锁存译码器/多路转换器74LS138 3-8线译码器/多路转换器74LS139 双2-4线译码器/多路转换器74LS140 双4输入与非线驱动器74LS141 BCD-十进制译码器/驱动器74LS142 计数器/锁存器/译码器/驱动器74LS145 4-10译码器/驱动器74LS147 10线-4线优先编码器74LS148 8线-3线八进制优先编码器74LS150 16选1数据选择器(反补输出)74LS151 8选1数据选择器(互补输出)74LS152 8选1数据选择器多路开关74LS153 双4选1数据选择器/多路选择器74LS154 4线-16线译码器74LS155 双2-4译码器/分配器(图腾柱输出)74LS156 双2-4译码器/分配器(集电极开路输出)74LS157 四2选1数据选择器/多路选择器74LS158 四2选1数据选择器(反相输出)74LS160 可预置BCD计数器(异步清除)74LS161 可预置四位二进制计数器(并清除异步)74LS162 可预置BCD计数器(异步清除)74LS163 可预置四位二进制计数器(并清除异步)74LS164 8位并行输出串行移位寄存器74LS165 并行输入8位移位寄存器(补码输出)74LS166 8位移位寄存器74LS167 同步十进制比率乘法器74LS168 4位加/减同步计数器(十进制)74LS169 同步二进制可逆计数器74LS170 4*4寄存器堆74LS171 四D触发器(带清除端)74LS172 16位寄存器堆74LS173 4位D型寄存器(带清除端)74LS174 六D触发器74LS175 四D触发器74LS176 十进制可预置计数器74LS177 2-8-16进制可预置计数器74LS178 四位通用移位寄存器74LS179 四位通用移位寄存器74LS180 九位奇偶产生/校验器74LS181 算术逻辑单元/功能发生器74LS182 先行进位发生器74LS183 双保留进位全加器74LS184 BCD-二进制转换器74LS185 二进制-BCD转换器74LS190 同步可逆计数器(BCD,二进制)74LS191 同步可逆计数器(BCD,二进制)74LS192 同步可逆计数器(BCD,二进制)74LS193 同步可逆计数器(BCD,二进制)74LS194 四位双向通用移位寄存器74LS195 四位通用移位寄存器74LS196 可预置计数器/锁存器74LS197 可预置计数器/锁存器(二进制)74LS198 八位双向移位寄存器74LS199 八位移位寄存器74LS210 2-5-10进制计数器74LS213 2-n-10可变进制计数器74LS221 双单稳触发器74LS230 八3态总线驱动器74LS231 八3态总线反向驱动器74LS240 八缓冲器/线驱动器/线接收器(反码三态输出) 74LS241 八缓冲器/线驱动器/线接收器(原码三态输出)74LS243 4同相三态总线收发器74LS244 八缓冲器/线驱动器/线接收器74LS245 八双向总线收发器74LS246 4线-七段译码/驱动器(30V)74LS247 4线-七段译码/驱动器(15V)74LS248 4线-七段译码/驱动器74LS249 4线-七段译码/驱动器74LS251 8选1数据选择器(三态输出)74LS253 双四选1数据选择器(三态输出)74LS256 双四位可寻址锁存器74LS257 四2选1数据选择器(三态输出)74LS258 四2选1数据选择器(反码三态输出)74LS259 8为可寻址锁存器74LS260 双5输入或非门74LS261 4*2并行二进制乘法器74LS265 四互补输出元件74LS266 2输入四异或非门(OC)74LS270 2048位rom(512位四字节,OC)74LS271 2048位rom(256位八字节,OC)74LS273 八D触发器74LS274 4*4并行二进制乘法器74LS275 七位片式华莱士树乘法器74LS276 四JK触发器74LS278 四位可级联优先寄存器74LS279 四S-R锁存器74LS280 9位奇数/偶数奇偶发生器/较验器74LS28174LS283 4位二进制全加器74LS290 十进制计数器74LS291 32位可编程模74LS293 4位二进制计数器74LS294 16位可编程模74LS295 四位双向通用移位寄存器74LS298 四-2输入多路转换器(带选通)74LS299 八位通用移位寄存器(三态输出)74LS348 8-3线优先编码器(三态输出)74LS352 双四选1数据选择器/多路转换器74LS353 双4-1线数据选择器(三态输出)74LS354 8输入端多路转换器/数据选择器/寄存器,三态补码输出74LS355 8输入端多路转换器/数据选择器/寄存器,三态补码输出74LS356 8输入端多路转换器/数据选择器/寄存器,三态补码输出74LS357 8输入端多路转换器/数据选择器/寄存器,三态补码输出74LS365 6总线驱动器74LS366 六反向三态缓冲器/线驱动器74LS368 六反向三态缓冲器/线驱动器74LS373 八D锁存器74LS374 八D触发器(三态同相)74LS375 4位双稳态锁存器74LS377 带使能的八D触发器74LS378 六D触发器74LS379 四D触发器74LS381 算术逻辑单元/函数发生器74LS382 算术逻辑单元/函数发生器74LS384 8位*1位补码乘法器74LS385 四串行加法器/乘法器74LS386 2输入四异或门74LS390 双十进制计数器74LS391 双四位二进制计数器74LS395 4位通用移位寄存器74LS396 八位存储寄存器74LS398 四2输入端多路开关(双路输出)74LS399 四-2输入多路转换器(带选通)74LS422 单稳态触发器74LS423 双单稳态触发器74LS440 四3方向总线收发器,集电极开路74LS441 四3方向总线收发器,集电极开路74LS442 四3方向总线收发器,三态输出74LS443 四3方向总线收发器,三态输出74LS444 四3方向总线收发器,三态输出74LS445 BCD-十进制译码器/驱动器,三态输出74LS446 有方向控制的双总线收发器74LS448 四3方向总线收发器,三态输出74LS449 有方向控制的双总线收发器74LS465 八三态线缓冲器74LS466 八三态线反向缓冲器74LS467 八三态线缓冲器74LS468 八三态线反向缓冲器74LS490 双十进制计数器74LS540 八位三态总线缓冲器(反向)74LS541 八位三态总线缓冲器74LS589 有输入锁存的并入串出移位寄存器74LS590 带输出寄存器的8位二进制计数器74LS591 带输出寄存器的8位二进制计数器74LS592 带输出寄存器的8位二进制计数器74LS593 带输出寄存器的8位二进制计数器74LS594 带输出锁存的8位串入并出移位寄存器74LS595 8位输出锁存移位寄存器74LS596 带输出锁存的8位串入并出移位寄存器74LS597 8位输出锁存移位寄存器74LS598 带输入锁存的并入串出移位寄存器74LS599 带输出锁存的8位串入并出移位寄存器74LS604 双8位锁存器74LS605 双8位锁存器74LS606 双8位锁存器74LS607 双8位锁存器74LS620 8位三态总线发送接收器(反相)74LS621 8位总线收发器74LS622 8位总线收发器74LS623 8位总线收发器74LS640 反相总线收发器(三态输出)74LS641 同相8总线收发器,集电极开路74LS642 同相8总线收发器,集电极开路74LS643 8位三态总线发送接收器74LS644 真值反相8总线收发器,集电极开路74LS645 三态同相8总线收发器74LS646 八位总线收发器,寄存器74LS647 八位总线收发器,寄存器74LS648 八位总线收发器,寄存器74LS649 八位总线收发器,寄存器74LS651 三态反相8总线收发器74LS652 三态反相8总线收发器74LS653 反相8总线收发器,集电极开路74LS654 同相8总线收发器,集电极开路74LS668 4位同步加/减十进制计数器74LS669 带先行进位的4位同步二进制可逆计数器74LS670 4*4寄存器堆(三态)74LS671 带输出寄存的四位并入并出移位寄存器74LS672 带输出寄存的四位并入并出移位寄存器74LS673 16位并行输出存储器,16位串入串出移位寄存器74LS674 16位并行输入串行输出移位寄存器74LS681 4位并行二进制累加器74LS682 8位数值比较器(图腾柱输出)74LS683 8位数值比较器(集电极开路)74LS684 8位数值比较器(图腾柱输出)74LS685 8位数值比较器(集电极开路)74LS686 8位数值比较器(图腾柱输出)74LS687 8位数值比较器(集电极开路)74LS688 8位数字比较器(OC输出)74LS689 8位数字比较器74LS690 同步十进制计数器/寄存器(带数选,三态输出,直接清除) 74LS691 计数器/寄存器(带多转换,三态输出)74LS692 同步十进制计数器(带预置输入,同步清除)74LS693 计数器/寄存器(带多转换,三态输出)74LS696 同步加/减十进制计数器/寄存器(带数选,三态输出,直接清除)74LS697 计数器/寄存器(带多转换,三态输出)74LS698 计数器/寄存器(带多转换,三态输出)74LS699 计数器/寄存器(带多转换,三态输出)74LS716 可编程模n十进制计数器74LS718 可编程模n十进制计数器。

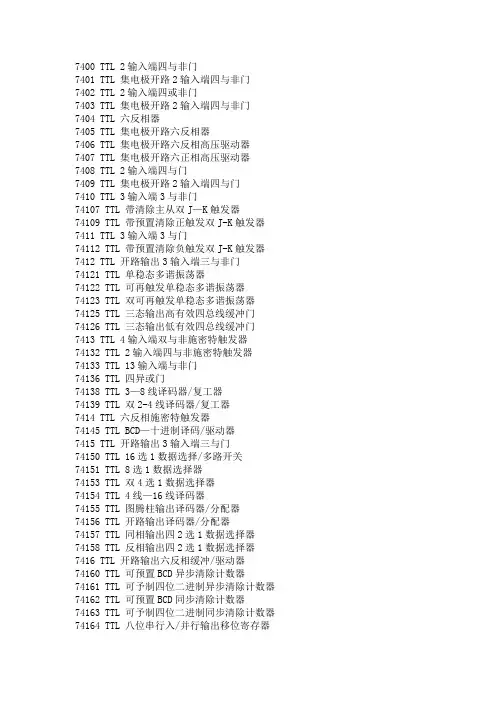

7400 TTL 2输入端四与非门7401 TTL 集电极开路2输入端四与非门7402 TTL 2输入端四或非门7403 TTL 集电极开路2输入端四与非门7404 TTL 六反相器7405 TTL 集电极开路六反相器7406 TTL 集电极开路六反相高压驱动器7407 TTL 集电极开路六正相高压驱动器7408 TTL 2输入端四与门7409 TTL 集电极开路2输入端四与门7410 TTL 3输入端3与非门74107 TTL 带清除主从双J—K触发器74109 TTL 带预置清除正触发双J-K触发器7411 TTL 3输入端3与门74112 TTL 带预置清除负触发双J-K触发器7412 TTL 开路输出3输入端三与非门74121 TTL 单稳态多谐振荡器74122 TTL 可再触发单稳态多谐振荡器74123 TTL 双可再触发单稳态多谐振荡器74125 TTL 三态输出高有效四总线缓冲门74126 TTL 三态输出低有效四总线缓冲门7413 TTL 4输入端双与非施密特触发器74132 TTL 2输入端四与非施密特触发器74133 TTL 13输入端与非门74136 TTL 四异或门74138 TTL 3—8线译码器/复工器74139 TTL 双2-4线译码器/复工器7414 TTL 六反相施密特触发器74145 TTL BCD—十进制译码/驱动器7415 TTL 开路输出3输入端三与门74150 TTL 16选1数据选择/多路开关74151 TTL 8选1数据选择器74153 TTL 双4选1数据选择器74154 TTL 4线—16线译码器74155 TTL 图腾柱输出译码器/分配器74156 TTL 开路输出译码器/分配器74157 TTL 同相输出四2选1数据选择器74158 TTL 反相输出四2选1数据选择器7416 TTL 开路输出六反相缓冲/驱动器74160 TTL 可预置BCD异步清除计数器74161 TTL 可予制四位二进制异步清除计数器74162 TTL 可预置BCD同步清除计数器74163 TTL 可予制四位二进制同步清除计数器74164 TTL 八位串行入/并行输出移位寄存器74165 TTL 八位并行入/串行输出移位寄存器74166 TTL 八位并入/串出移位寄存器74169 TTL 二进制四位加/减同步计数器7417 TTL 开路输出六同相缓冲/驱动器74170 TTL 开路输出4×4寄存器堆74173 TTL 三态输出四位D型寄存器74174 TTL 带公共时钟和复位六D触发器74175 TTL 带公共时钟和复位四D触发器74180 TTL 9位奇数/偶数发生器/校验器74181 TTL 算术逻辑单元/函数发生器74185 TTL 二进制—BCD代码转换器74190 TTL BCD同步加/减计数器74191 TTL 二进制同步可逆计数器74192 TTL 可预置BCD双时钟可逆计数器74193 TTL 可预置四位二进制双时钟可逆计数器74194 TTL 四位双向通用移位寄存器74195 TTL 四位并行通道移位寄存器74196 TTL 十进制/二-十进制可预置计数锁存器74197 TTL 二进制可预置锁存器/计数器7420 TTL 4输入端双与非门7421 TTL 4输入端双与门7422 TTL 开路输出4输入端双与非门74221 TTL 双/单稳态多谐振荡器74240 TTL 八反相三态缓冲器/线驱动器74241 TTL 八同相三态缓冲器/线驱动器74243 TTL 四同相三态总线收发器74244 TTL 八同相三态缓冲器/线驱动器74245 TTL 八同相三态总线收发器74247 TTL BCD-7段15V输出译码/驱动器74248 TTL BCD—7段译码/升压输出驱动器74249 TTL BCD—7段译码/开路输出驱动器74251 TTL 三态输出8选1数据选择器/复工器74253 TTL 三态输出双4选1数据选择器/复工器74256 TTL 双四位可寻址锁存器74257 TTL 三态原码四2选1数据选择器/复工器74258 TTL 三态反码四2选1数据选择器/复工器74259 TTL 八位可寻址锁存器/3-8线译码器7426 TTL 2输入端高压接口四与非门74260 TTL 5输入端双或非门74266 TTL 2输入端四异或非门7427 TTL 3输入端三或非门74273 TTL 带公共时钟复位八D触发器74279 TTL 四图腾柱输出S—R锁存器7428 TTL 2输入端四或非门缓冲器74283 TTL 4位二进制全加器74290 TTL 二/五分频十进制计数器74293 TTL 二/八分频四位二进制计数器74295 TTL 四位双向通用移位寄存器74298 TTL 四2输入多路带存贮开关74299 TTL 三态输出八位通用移位寄存器7430 TTL 8输入端与非门7432 TTL 2输入端四或门74322 TTL 带符号扩展端八位移位寄存器74323 TTL 三态输出八位双向移位/存贮寄存器7433 TTL 开路输出2输入端四或非缓冲器74347 TTL BCD—7段译码器/驱动器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74447 TTL BCD—7段译码器/驱动器7445 TTL BCD-十进制代码转换/驱动器74450 TTL 16：1多路转接复用器多工器74451 TTL 双8：1多路转接复用器多工器74453 TTL 四4:1多路转接复用器多工器7446 TTL BCD-7段低有效译码/驱动器74460 TTL 十位比较器74461 TTL 八进制计数器74465 TTL 三态同相2与使能端八总线缓冲器74466 TTL 三态反相2与使能八总线缓冲器74467 TTL 三态同相2使能端八总线缓冲器74468 TTL 三态反相2使能端八总线缓冲器74469 TTL 八位双向计数器7447 TTL BCD-7段高有效译码/驱动器7448 TTL BCD—7段译码器/内部上拉输出驱动74490 TTL 双十进制计数器74491 TTL 十位计数器74498 TTL 八进制移位寄存器7450 TTL 2-3/2—2输入端双与或非门74502 TTL 八位逐次逼近寄存器74503 TTL 八位逐次逼近寄存器7451 TTL 2—3/2—2输入端双与或非门74533 TTL 三态反相八D锁存器74534 TTL 三态反相八D锁存器7454 TTL 四路输入与或非门74540 TTL 八位三态反相输出总线缓冲器7455 TTL 4输入端二路输入与或非门74563 TTL 八位三态反相输出触发器74564 TTL 八位三态反相输出D触发器74573 TTL 八位三态输出触发器74574 TTL 八位三态输出D触发器74645 TTL 三态输出八同相总线传送接收器74670 TTL 三态输出4×4寄存器堆7473 TTL 带清除负触发双J—K触发器7474 TTL 带置位复位正触发双D触发器7476 TTL 带预置清除双J—K触发器7483 TTL 四位二进制快速进位全加器7485 TTL 四位数字比较器7486 TTL 2输入端四异或门7490 TTL 可二/五分频十进制计数器7493 TTL 可二/八分频二进制计数器7495 TTL 四位并行输入\输出移位寄存器7497 TTL 6位同步二进制乘法器常用74系列标准数字电路的中文名称资料器件代号器件名称 74 74LS 74HC00 四2输入端与非门√ √ √01 四2输入端与非门(OC) √ √02 四2输入端或非门√ √ √03 四2输入端与非门（OC）√ √04 六反相器√ √ √05 六反相器（OC）√ √06 六高压输出反相器（OC，30V）√ √07 六高压输出缓冲,驱动器（OC,30V）√ √ √08 四2输入端与门√ √ √09 四2输入端与门（OC) √ √ √10 三3输入端与非门√ √ √11 三3输入端与门√ √12 三3输入端与非门（OC）√ √ √13 双4输入端与非门√ √ √14 六反相器√ √ √15 三3输入端与门(OC) √ √16 六高压输出反相器(OC，15V）√17 六高压输出缓冲,驱动器（OC,15V）√20 双4输入端与非门√ √ √21 双4输入端与门√ √ √22 双4输入端与非门(OC）√ √25 双4输入端或非门（有选通端) √ √ √26 四2输入端高压输出与非缓冲器√ √ √27 三3输入端或非门√ √ √28 四2输入端或非缓冲器√ √ √30 8输入端与非门√ √ √32 四2输入端或门√ √ √33 四2输入端或非缓冲器(OC) √ √37 四2输入端与非缓冲器√ √38 四2输入端与非缓冲器(OC）√ √40 双4输入端与非缓冲器√ √ √42 4线—10线译码器（BCD输入) √ √43 4线—10线译码器(余3码输入) √44 4线—10线译码器(余3葛莱码输入）√48 4线-7段译码器√49 4线-7段译码器√50 双2路2-2输入与或非门√ √ √51 2路3—3输入，2路2—2输入与或非门√ √ √52 4路2—3—2-2输入与或门√53 4路2—2—2—2输入与或非门√54 4路2—3-3—2输入与或非门√ √55 2路4—4输入与或非门√60 双4输入与扩展器√ √61 三3输入与扩展器√62 4路2-3—3—2输入与或扩展器√64 4路4—2—3-2输入与或非门√65 4路4-2—3—2输入与或非门(OC) √70 与门输入J-K触发器√71 与或门输入J—K触发器√72 与门输入J—K触发器√74 双上升沿D型触发器√ √78 双D型触发器√ √85 四位数值比较器√86 四2输入端异或门√ √ √87 4位二进制原码/反码√95 4位移位寄存器√101 与或门输入J-K触发器√102 与门输入J-K触发器√107 双主-从J-K触发器√108 双主—从J-K触发器√109 双主—从J—K触发器√110 与门输入J-K触发器√111 双主—从J-K触发器√ √112 双下降沿J—K触发器√113 双下降沿J—K触发器√114 双下降沿J—K触发器√116 双4位锁存器√120 双脉冲同步驱动器√121 单稳态触发器√ √ √122 可重触发单稳态触发器√ √ √123 可重触发双稳态触发器√ √ √125 四总线缓冲器√ √ √126 四总线缓冲器√ √ √128 四2输入端或非线驱动器√ √ √132 四2输入端与非门√ √ √。

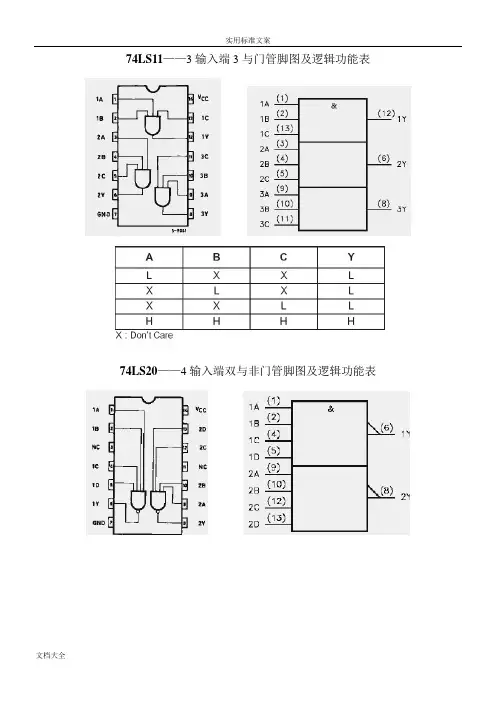

74LS11——3输入端3与门管脚图及逻辑功能表
74LS20——4输入端双与非门管脚图及逻辑功能表
74LS21——4输入端双与门管脚图及逻辑功能表
74LS27——3输入端三或非门管脚图及逻辑功能表
74LS42——BCD/十进制译码器管脚图及逻辑功能表
74LS138——3-8线译码器管脚图及逻辑功能表
74LS139——双2-4线译码器管脚图及逻辑功能表
74LS148——8-3线优先编码器管脚图及逻辑功能表
74LS151——八选一数据选择器管脚图及逻辑功能表
74LS153——双4选1数据选择器管脚图及逻辑功能表
74LS47
——4线7段显示译码器，低电平有效，驱动共阳数码管
74LS55——双4输入与或非门74LS54——4-2-3与或非门
74LS08——2输入4与门。

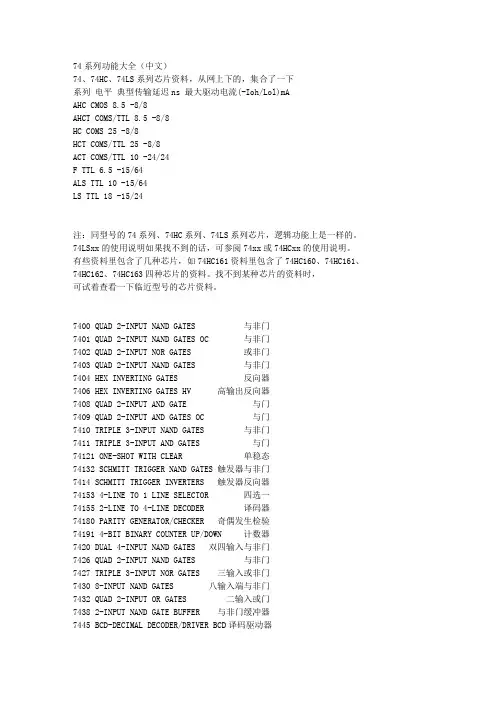

74系列功能大全（中文）74、74HC、74LS系列芯片资料，从网上下的，集合了一下系列电平典型传输延迟ns 最大驱动电流(-Ioh/Lol)mAAHC CMOS 8.5 -8/8AHCT COMS/TTL 8.5 -8/8HC COMS 25 -8/8HCT COMS/TTL 25 -8/8ACT COMS/TTL 10 -24/24F TTL 6.5 -15/64ALS TTL 10 -15/64LS TTL 18 -15/24注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。

74LSxx的使用说明如果找不到的话，可参阅74xx或74HCxx的使用说明。

有些资料里包含了几种芯片，如74HC161资料里包含了74HC160、74HC161、74HC162、74HC163四种芯片的资料。

找不到某种芯片的资料时，可试着查看一下临近型号的芯片资料。

7400 QUAD 2-INPUT NAND GATES 与非门7401 QUAD 2-INPUT NAND GATES OC 与非门7402 QUAD 2-INPUT NOR GATES 或非门7403 QUAD 2-INPUT NAND GATES 与非门7404 HEX INVERTING GATES 反向器7406 HEX INVERTING GATES HV 高输出反向器7408 QUAD 2-INPUT AND GATE 与门7409 QUAD 2-INPUT AND GATES OC 与门7410 TRIPLE 3-INPUT NAND GATES 与非门7411 TRIPLE 3-INPUT AND GATES 与门74121 ONE-SHOT WITH CLEAR 单稳态74132 SCHMITT TRIGGER NAND GATES 触发器与非门7414 SCHMITT TRIGGER INVERTERS 触发器反向器74153 4-LINE TO 1 LINE SELECTOR 四选一74155 2-LINE TO 4-LINE DECODER 译码器74180 PARITY GENERATOR/CHECKER 奇偶发生检验74191 4-BIT BINARY COUNTER UP/DOWN 计数器7420 DUAL 4-INPUT NAND GATES 双四输入与非门7426 QUAD 2-INPUT NAND GATES 与非门7427 TRIPLE 3-INPUT NOR GATES 三输入或非门7430 8-INPUT NAND GATES 八输入端与非门7432 QUAD 2-INPUT OR GATES 二输入或门7438 2-INPUT NAND GATE BUFFER 与非门缓冲器7445 BCD-DECIMAL DECODER/DRIVER BCD译码驱动器7474 D-TYPE FLIP-FLOP D型触发器7475 QUAD LATCHES 双锁存器7476 J-K FLIP-FLOP J-K触发器7485 4-BIT MAGNITUDE COMPARATOR 四位比较器7486 2-INPUT EXCLUSIVE OR GATES 双端异或门74HC00 QUAD 2-INPUT NAND GATES 双输入与非门74HC02 QUAD 2-INPUT NOR GATES 双输入或非门74HC03 2-INPUT OPEN-DRAIN NAND GATES 与非门74HC04 HEX INVERTERS 六路反向器74HC05 HEX INVERTERS OPEN DRAIN 六路反向器74HC08 2-INPUT AND GATES 双输入与门74HC107 J-K FLIP-FLOP WITH CLEAR J-K触发器74HC109A J-K FLIP-FLOP W/PRESET J-K触发器74HC11 TRIPLE 3-INPUT AND GATES 三输入与门74HC112 DUAL J-K FLIP-FLOP 双J-K触发器74HC113 DUAL J-K FLIP-FLOP PRESET 双JK触发器74HC123A RETRIGGERABLE MONOSTAB 可重触发单稳74HC125 TRI-STATE QUAD BUFFERS 四个三态门74HC126 TRI-STATE QUAD BUFFERS 六三态门74HC132 2-INPUT TRIGGER NAND 施密特触发与非门74HC133 13-INPUT NAND GATES 十三输入与非门74HC137 3-TO-8 DECODERS W/LATCHES 3-8线译码器74HC138 3-8 LINE DECODER 3线至8线译码器74HC139 2-4 LINE DECODER 2线至4线译码器74HC14 TRIGGERED HEX INVERTER 六触发反向器74HC147 10-4 LINE PRIORITY ENCODER 10-4编码器74HC148 8-3 LINE PRIORITY ENCODER 8-3编码器74HC149 8-8 LINE PRIORITY ENCODER 8-8编码器74HC151 8-CHANNEL DIGITAL MUX 8通道多路器74HC153 DUAL 4-INPUT MUX 双四输入多路器74HC154 4-16 LINE DECODER 4线至16线译码器74HC155 2-4 LINE DECODER 2线至4线译码器74HC157 QUAD 2-INPUT MUX 四个双端多路器74HC161 BINARY COUNTER 二进制计数器74HC163 DECADE COUNTERS 十进制计数器74HC164 SERIAL-PARALLEL SHIFT REG 串入并出74HC165 PARALLEL-SERIAL SHIFT REG 并入串出74HC166 SERIAL-PARALLEL SHIFT REG 串入并出74HC173 TRI-STATE D FLIP-FLOP 三态D触发器74HC174 HEX D FLIP-FLOP W/CLEAR 六D触发器74HC175 HEX D FLIP-FLOP W/CLEAR 六D触发器74HC181 ARITHMETIC LOGIC UNIT 算术逻辑单元74HC182 LOOK AHEAD CARRYGENERATR 进位发生器74HC190 BINARY UP/DN COUNTER 二进制加减计数器74HC191 DECADE UP/DN COUNTER 十进制加减计数器74HC192 DECADE UP/DN COUNTER 十进制加减计数器74HC193 BINARY UP/DN COUNTER 二进制加减计数器74HC194 4BIT BI-DIR SHIFT 4位双向移位寄存器74HC195 4BIT PARALLEL SHIFT 4位并行移位寄存器74HC20 QUAD 4-INPUT NAND GATE 四个四入与非门74HC221A NON-RETRIG MONOSTAB 不可重触发单稳74HC237 3-8 LINE DECODER 地址锁3线至8线译码器74HC242/243 TRI-STAT TRANSCEIVER 三态收发器74HC244 OCTAL 3-STATE BUFFER 八个三态缓冲门74HC245 OCTAL 3-STATE TRANSCEIVER 三态收发器74HC251 8-CH 3-STATE MUX 8路3态多路器74HC253 DUAL 4-CH 3-STATE MUX 4路3态多路器74HC257 QUAD 2-CH 3-STATE MUX 4路3态多路器74HC258 2-CH 3-STATE MUX 2路3态多路器74HC259 3-8 LINE DECODER 8位地址锁存译码器74HC266A 2-INPUT EXCLUSIVE NOR GATE 异或非74HC27 TRIPLE 3-INPUT NOR GATE三个3输入或非门74HC273 OCTAL D FLIP-FLOP CLEAR 8路D触发器74HC280 9BIT ODD/EVEN GENERATOR 奇偶发生器74HC283 4BIT BINARY ADDER CARRY 四位加法器74HC299 3-STATE UNIVERSAL SHIFT 三态移位寄存74HC30 8-INPUT NAND GATE 8输入端与非门74HC32 QUAD 2-INPUT OR GATE 四个双端或门74HC34 NON-INVERTER 非反向器74HC354 8-CH 3-STATE MUX 8路3态多路器74HC356 8-CH 3-STATE MUX 8路3态多路器74HC365 HEX 3-STATE BUFFER 六个三态缓冲门74HC366 3-STATE BUFFER INVERTER 缓冲反向器74HC367 3-STATE BUFFER INVERTER 缓冲反向器74HC368 3-STATE BUFFER INVERTER 缓冲反向器74HC373 3-STATE OCTAL D LATCHES 三态D型锁存器74HC374 3-STATE OCTAL D FLIPFLOP 三态D触发器74HC393 4-BIT BINARY COUNTER 4位二进制计数器74HC4016 QUAD ANALOG SWITCH 四路模拟量开关74HC4020 14-Stage Binary Counter 14输出计数器74HC4017 Decade Counter/Divider with 10 Decoded Outputs 十进制计数器带10个译码输出端74HC4040 12 Stage Binary Counter 12出计数器74HC4046 PHASE LOCK LOOP 相位监测输出器74HC4049 LEVEL DOWN CONVERTER 电平变低器74HC4050 LEVEL DOWN CONVERTER 电平变低器74HC4051 8-CH ANALOG MUX 8通道多路器74HC4052 4-CH ANALOG MUX 4通道多路器74HC4053 2-CH ANALOG MUX 2通道多路器74HC4060 14-STAGE BINARY COUNTER 14阶BIN计数74HC4066 QUAD ANALOG MUX 四通道多路器74HC4075 TRIPLE 3-INPUT OR GATE 3输入或门74HC42 BCD TO DECIMAL BCD转十进制译码器74HC423A RETRIGGERABLE MONOSTAB 可重触发单稳74HC4511 BCD-7 SEG DRIVER/DECODER 7段译码器74HC4514 4-16 LINE DECODER 4至16线译码器74HC4538A RETRIGGERAB MONOSTAB 可重触发单稳74HC4543 LCD BCD-7 SEG LCD用的BCD-7段译码驱动74HC51 AND OR GATE INVERTER 与或非门74HC521 8BIT MAGNITUDE COMPARATOR 判决定路74HC533 3-STATE D LATCH 三态D锁存器74HC534 3-STATE D FLIP-FLOP 三态D型触发器74HC540 3-STATE BUFFER 三态缓冲器74HC541 3-STATE BUFFER INVERTER三态缓冲反向器74HC58 DUAL AND OR GATE 与或门74HC589 3STATE 8BIT SHIFT 8位移位寄存三态输出74HC594 8BIT SHIFT REG 8位移位寄存器74HC595 8BIT SHIFT REG 8位移位寄存器出锁存74HC597 8BIT SHIFT REG 8位移位寄存器入锁存74HC620 3-STATE TRANSCEIVER 反向3态收发器74HC623 3-STATE TRANSCEIVER 八路三态收发器74HC640 3-STATE TRANSCEIVER 反向3态收发器74HC643 3-STATE TRANSCEIVER 八路三态收发器74HC646 NON-INVERT BUS TRANSCEIVER 总线收发器74HC648 INVERT BUS TRANCIVER 反向总线收发器74HC688 8BIT MAGNITUDE COMPARATOR 8位判决电路74HC7266 2-INPUT EXCLUSIVE NOR GATE 异或非门74HC73 DUAL J-K FLIP-FLOP W/CLEAR 双JK触发器74HC74A PRESET/CLEAR D FLIP-FLOP 双D触发器74HC75 4BIT BISTABLE LATCH 4位双稳锁存器74HC76 PRESET/CLEAR JK FLIP-FLOP 双JK触发器74HC85 4BIT MAGNITUDE COMPARATOR 4位判决电路74HC86 2INPUT EXCLUSIVE OR GATE 2输入异或门74HC942 BAUD MODEM 300BPS低速调制解调器74HC943 300 BAUD MODEM 300BPS低速调制解调器74LS00 QUAD 2-INPUT NAND GATES 与非门74LS02 QUAD 2-INPUT NOR GATES 或非门74LS03 QUAD 2-INPUT NAND GATES 与非门74LS04 HEX INVERTING GATES 反向器74LS05 HEX INVERTERS OPEN DRAIN 六路反向器74LS08 QUAD 2-INPUT AND GATE 与门74LS09 QUAD 2-INPUT AND GATES OC 与门74LS10 TRIPLE 3-INPUT NAND GATES 与非门74LS109 QUAD 2-INPUT AND GATES OC 与门74LS11 TRIPLE 3-INPUT AND GATES 与门74LS112 DUAL J-K FLIP-FLOP 双J-K触发器74LS113 DUAL J-K FLIP-FLOP PRESET 双JK触发器74LS114 NEGATIVE J-K FLIP-FLOP 负沿J-K触发器74LS122 Retriggerable Monostab 可重触发单稳74LS123 Retriggerable Monostable 可重触发单稳74LS125 TRI-STATE QUAD BUFFERS 四个三态门74LS13 QUAL 4-in NAND TRIGGER 4输入与非触发器74LS160 BCD DECADE 4BIT BIN COUNTERS 计数器74LS136 QUADRUPLE 2-INPUT XOR GATE 异或门74LS138 3-8 LINE DECODER 3线至8线译码器74LS139 2-4 LINE DECODER 2线至4线译码器74LS14 TRIGGERED HEX INVERTER 六触发反向器74HC147 10-4 LINE PRIORITY ENCODER 10-4编码器74HC148 8-3 LINE PRIORITY ENCODER 8-3编码器74HC149 8-8 LINE PRIORITY ENCODER 8-8编码器74LS151 8-CHANNEL DIGITAL MUX 8通道多路器74LS153 DUAL 4-INPUT MUX 双四输入多路器74LS155 2-4 LINE DECODER 2线至4线译码器74LS156 2-4 LINE DECODER/DEMUX 2-4译码器74LS157 QUAD 2-INPUT MUX 四个双端多路器74LS158 2-1 LINE MUX 2-1线多路器74LS160A BINARY COUNTER 二进制计数器74LS161A BINARY COUNTER 二进制计数器74LS162A BINARY COUNTER 二进制计数器74LS163A DECADE COUNTERS 十进制计数器74LS164 SERIAL-PARALLEL SHIFT REG 串入并出74LS168 BI-DIRECT BCD TO DECADE 双向计数器74LS169 4BIT UP/DN BIN COUNTER 四位加减计数器74LS173 TRI-STATE D FLIP-FLOP 三态D触发器74LS174 HEX D FLIP-FLOP W/CLEAR 六D触发器74LS175 HEX D FLIP-FLOP W/CLEAR 六D触发器74LS190 BINARY UP/DN COUNTER 二进制加减计数器74LS191 DECADE UP/DN COUNTER 十进制加减计数器74LS192 DECADE UP/DN COUNTER 十进制加减计数器74LS193 BINARY UP/DN COUNTER 二进制加减计数器74LS194A 4BIT BI-DIR SHIFT 4位双向移位寄存器74LS195A 4BIT PARALLEL SHIFT4位并行移位寄存器74LS20 QUAD 4-INPUT NAND GATE 四个四入与非门74LS21 4-INPUT AND GATE 四输入端与门74LS240 OCTAL 3-STATE BUFFER 八个三态缓冲门74LS244 OCTAL 3-STATE BUFFER 八个三态缓冲门74LS245 OCTAL 3-STATE TRANSCEIVER 三态收发器74LS253 DUAL 4-CH 3-STATE MUX 4路3态多路器74LS256 4BIT ADDRESS LATCH 四位可锁存锁存器74LS257 QUAD 2-CH 3-STATE MUX 4路3态多路器74LS258 2-CH 3-STATE MUX 2路3态多路器74LS27 TRIPLE 3-INPUT NOR GATES 三输入或非门74LS279 QUAD R-S LATCHES 四个RS非锁存器74LS28 QUAD 2-INPUT NOR BUFFER 四双端或非缓冲74LS283 4BIT BINARY ADDER CARRY 四位加法器74LS30 8-INPUT NAND GATES 八输入端与非门74LS32 QUAD 2-INPUT OR GATES 二输入或门74LS352 4-1 LINE SELECTOR/MUX 4-1线选择多路器74LS365 HEX 3-STATE BUFFER 六个三态缓冲门74LS367 3-STATE BUFFER INVERTER 缓冲反向器74LS368A 3-STATE BUFFER INVERTER 缓冲反向器74LS373 OCT LATCH W/3-STATE OUT三态输出锁存器74LS76 Dual JK Flip-Flop w/set 2个JK触发器74LS379 QUAD PARALLEL REG 四个并行寄存器74LS38 2-INPUT NAND GATE BUFFER 与非门缓冲器74LS390 DUAL DECADE COUNTER 2个10进制计数器74LS393 DUAL BINARY COUNTER 2个2进制计数器74LS42 BCD TO DECIMAL BCD转十进制译码器74LS48 BCD-7 SEG BCD-7段译码器74LS49 BCD-7 SEG BCD-7段译码器74LS51 AND OR GATE INVERTER 与或非门74LS540 OCT Buffer/Line Driver 8路缓冲驱动器74LS541 OCT Buffer/LineDriver 8路缓冲驱动器74LS74 D-TYPE FLIP-FLOP D型触发器74LS682 8BIT MAGNITUDE COMPARATOR 8路比较器74LS684 8BIT MAGNITUDE COMPARATOR 8路比较器74LS75 QUAD LATCHES 双锁存器74LS83A 4BIT BINARY ADDER CARRY 四位加法器74LS85 4BIT MAGNITUDE COMPARAT 4位判决电路74LS86 2INPUT EXCLUSIVE OR GATE 2输入异或门74LS90 DECADE/BINARY COUNTER 十/二进制计数器74LS95B 4BIT RIGHT/LEFT SHIFT 4位左右移位寄存74LS688 8BIT MAGNITUDE COMPARAT 8位判决电路74LS136 2-INPUT XOR GATE 2输入异或门74LS651 BUS TRANSCEIVERS 总线收发器74LS653 BUS TRANSCEIVERS 总线收发器74LS670 3-STATE 4-BY-4 REG 3态4-4寄存器74LS73A DUAL J-K FLIP-FLOP W/CLEAR 双JK触发器。

74LS00 四2输入与非门74LS01 2输入四与非门(oc)74LS02 2输入四或非门74LS03 2输入四与非门(oc)74LS04 六倒相器74LS05 六倒相器(oc)74LS06 六高压输出反相缓冲器/驱动器(oc,30v) 74LS07 六高压输出缓冲器/驱动器(oc,30v)74LS08 2输入四与门74LS09 2输入四与门(oc)74LS10 3输入三与非门74LS11 3输入三与门74LS12 3输入三与非门(oc)74LS13 4输入双与非门(斯密特触发)74LS14 六倒相器(斯密特触发)74LS15 3输入三与门(oc)74LS16 六高压输出反相缓冲器/驱动器(oc,15v) 74LS17 六高压输出缓冲器/驱动器(oc,15v)74LS18 4输入双与非门(斯密特触发)74LS19 六倒相器(斯密特触发)74LS20 4输入双与非门74LS21 4输入双与门74LS22 4输入双与非门(oc)74LS23 双可扩展的输入或非门74LS24 2输入四与非门(斯密特触发)74LS25 4输入双或非门(有选通)74LS26 2输入四高电平接口与非缓冲器(oc,15v) 74LS27 3输入三或非门74LS28 2输入四或非缓冲器74LS30 8输入与非门74LS31 延迟电路74LS32 2输入四或门74LS33 2输入四或非缓冲器(集电极开路输出) 74LS34 六缓冲器74LS35 六缓冲器(oc)74LS36 2输入四或非门(有选通)74LS37 2输入四与非缓冲器74LS38 2输入四或非缓冲器(集电极开路输出) 74LS39 2输入四或非缓冲器(集电极开路输出) 74LS40 4输入双与非缓冲器74LS41 bcd-十进制计数器74LS42 4线-10线译码器(bcd输入)74LS43 4线-10线译码器(余3码输入)74LS44 4线-10线译码器(余3葛莱码输入)74LS45 bcd-十进制译码器/驱动器74LS46 bcd-七段译码器/驱动器74LS47 bcd-七段译码器/驱动器74LS48 bcd-七段译码器/驱动器74LS49 bcd-七段译码器/驱动器(oc) 74LS50 双二路2-2输入与或非门(一门可扩展)74LS51 双二路2-2输入与或非门74LS51 二路3-3输入,二路2-2输入与或非门74LS52 四路2-3-2-2输入与或门(可扩展)74LS53 四路2-2-2-2输入与或非门(可扩展)74LS53 四路2-2-3-2输入与或非门(可扩展)74LS54 四路2-2-2-2输入与或非门74LS54 四路2-3-3-2输入与或非门74LS54 四路2-2-3-2输入与或非门74LS55 二路4-4输入与或非门(可扩展)74LS60 双四输入与扩展74LS61 三3输入与扩展74LS62 四路2-3-3-2输入与或扩展器74LS63 六电流读出接口门74LS64 四路4-2-3-2输入与或非门74LS65 四路4-2-3-2输入与或非门(oc)74LS70 与门输入上升沿jk触发器74LS71 与输入r-s主从触发器74LS72 与门输入主从jk触发器74LS73 双j-k触发器(带清除端)74LS74 正沿触发双d型触发器(带预置端和清除端)74LS75 4位双稳锁存器74LS76 双j-k触发器(带预置端和清除端)74LS77 4位双稳态锁存器74LS78 双j-k触发器(带预置端,公共清除端和公共时钟端)74LS80 门控全加器74LS81 16位随机存取存储器74LS82 2位二进制全加器(快速进位)74LS83 4位二进制全加器(快速进位)74LS84 16位随机存取存储器74LS85 4位数字比较器74LS86 2输入四异或门74LS87 四位二进制原码/反码/oi单元74LS89 64位读/写存储器74LS90 十进制计数器74LS91 八位移位寄存器74LS92 12分频计数器(2分频和6分频)74LS93 4位二进制计数器74LS94 4位移位寄存器(异步)74LS95 4位移位寄存器(并行io)74LS96 5位移位寄存器74LS97 六位同步二进制比率乘法器74LS100 八位双稳锁存器74LS103 负沿触发双j-k主从触发器(带清除端)74LS106 负沿触发双j-k主从触发器(带预置,清除,时钟)74LS107 双j-k主从触发器(带清除端)74LS108 双j-k主从触发器(带预置,清除,时钟)74LS109 双j-k触发器(带置位,清除,正触发)74LS110 与门输入j-k主从触发器(带锁定)74LS111 双j-k主从触发器(带数据锁定)74LS112 负沿触发双j-k触发器(带预置端和清除端)74LS113 负沿触发双j-k触发器(带预置端)74LS114 双j-k触发器(带预置端,共清除端和时钟端)74LS116 双四位锁存器74LS120 双脉冲同步器/驱动器74LS121 单稳态触发器(施密特触发)74LS122 可再触发单稳态多谐振荡器(带清除端)74LS123 可再触发双单稳多谐振荡器74LS125 四总线缓冲门(三态输出)74LS126 四总线缓冲门(三态输出)74LS128 2输入四或非线驱动器74LS131 3-8译码器74LS132 2输入四与非门(斯密特触发)74LS133 13输入端与非门74LS134 12输入端与门(三态输出)74LS135 四异或/异或非门74LS136 2输入四异或门(oc)74LS137 八选1锁存译码器/多路转换器74LS138 3-8线译码器/多路转换器74LS139 双2-4线译码器/多路转换器74LS140 双4输入与非线驱动器74LS141 bcd-十进制译码器/驱动器74LS142 计数器/锁存器/译码器/驱动器74LS145 4-10译码器/驱动器74LS147 10线-4线优先编码器74LS148 8线-3线八进制优先编码器74LS150 16选1数据选择器(反补输出)74LS151 8选1数据选择器(互补输出)74LS152 8选1数据选择器多路开关74LS153 双4选1数据选择器/多路选择器74LS154 4线-16线译码器74LS155 双2-4译码器/分配器(图腾柱输出)74LS156 双2-4译码器/分配器(集电极开路输出)74LS157 四2选1数据选择器/多路选择器74LS158 四2选1数据选择器(反相输出)74LS160 可预置bcd计数器(异步清除)74LS161 可预置四位二进制计数器(并清除异步)74LS162 可预置bcd计数器(异步清除)74LS163 可预置四位二进制计数器(并清除异步)74LS164 8位并行输出串行移位寄存器74LS165 并行输入8位移位寄存器(补码输出)74LS166 8位移位寄存器74LS167 同步十进制比率乘法器74LS168 4位加/减同步计数器(十进制)74LS169 同步二进制可逆计数器74LS170 4*4寄存器堆74LS171 四d触发器(带清除端)74LS172 16位寄存器堆74LS173 4位d型寄存器(带清除端)74LS174 六d触发器74LS175 四d触发器74LS176 十进制可预置计数器74LS177 2-8-16进制可预置计数器74LS178 四位通用移位寄存器74LS179 四位通用移位寄存器74LS180 九位奇偶产生/校验器74LS181 算术逻辑单元/功能发生器74LS182 先行进位发生器74LS183 双保留进位全加器74LS184 bcd-二进制转换器74LS185 二进制-bcd转换器74LS190 同步可逆计数器(bcd,二进制)74LS191 同步可逆计数器(bcd,二进制)74LS192 同步可逆计数器(bcd,二进制)74LS193 同步可逆计数器(bcd,二进制)74LS194 四位双向通用移位寄存器74LS195 四位通用移位寄存器74LS196 可预置计数器/锁存器74LS197 可预置计数器/锁存器(二进制)74LS198 八位双向移位寄存器74LS199 八位移位寄存器74LS210 2-5-10进制计数器74LS213 2-n-10可变进制计数器74LS221 双单稳触发器74LS230 八3态总线驱动器74LS231 八3态总线反向驱动器74LS240 八缓冲器/线驱动器/线接收器(反码三态输出)74LS241 八缓冲器/线驱动器/线接收器(原码三态输出)74LS242 八缓冲器/线驱动器/线接收器74LS243 4同相三态总线收发器74LS244 八缓冲器/线驱动器/线接收器74LS245 八双向总线收发器74LS246 4线-七段译码/驱动器(30v)74LS247 4线-七段译码/驱动器(15v)74LS248 4线-七段译码/驱动器74LS249 4线-七段译码/驱动器74LS251 8选1数据选择器(三态输出)74LS253 双四选1数据选择器(三态输出)74LS256 双四位可寻址锁存器74LS257 四2选1数据选择器(三态输出)74LS258 四2选1数据选择器(反码三态输出)74LS259 8为可寻址锁存器74LS260 双5输入或非门74LS261 4*2并行二进制乘法器74LS265 四互补输出元件74LS266 2输入四异或非门(oc)74LS270 2048位rom (512位四字节,oc)74LS271 2048位rom (256位八字节,oc)74LS273 八d触发器74LS274 4*4并行二进制乘法器74LS275 七位片式华莱士树乘法器74LS276 四jk触发器74LS278 四位可级联优先寄存器74LS279 四s-r锁存器74LS280 9位奇数/偶数奇偶发生器/较验器74LS28174LS283 4位二进制全加器74LS290 十进制计数器74LS291 32位可编程模74LS293 4位二进制计数器74LS294 16位可编程模74LS295 四位双向通用移位寄存器74LS298 四-2输入多路转换器(带选通)74LS299 八位通用移位寄存器(三态输出)74LS348 8-3线优先编码器(三态输出)74LS352 双四选1数据选择器/多路转换器74LS353 双4-1线数据选择器(三态输出)74LS354 8输入端多路转换器/数据选择器/寄存器,三态补码输出74LS355 8输入端多路转换器/数据选择器/寄存器,三态补码输出74LS356 8输入端多路转换器/数据选择器/寄存器,三态补码输出74LS357 8输入端多路转换器/数据选择器/寄存器,三态补码输出74LS365 6总线驱动器74LS366 六反向三态缓冲器/线驱动器74LS367 六同向三态缓冲器/线驱动器74LS368 六反向三态缓冲器/线驱动器74LS373 八d锁存器74LS374 八d触发器(三态同相)74LS375 4位双稳态锁存器74LS377 带使能的八d触发器74LS378 六d触发器74LS379 四d触发器74LS381 算术逻辑单元/函数发生器74LS382 算术逻辑单元/函数发生器74LS384 8位*1位补码乘法器74LS385 四串行加法器/乘法器74LS386 2输入四异或门74LS390 双十进制计数器74LS391 双四位二进制计数器74LS395 4位通用移位寄存器74LS396 八位存储寄存器74LS398 四2输入端多路开关(双路输出) 74LS399 四-2输入多路转换器(带选通)74LS422 单稳态触发器74LS423 双单稳态触发器74LS440 四3方向总线收发器,集电极开路74LS441 四3方向总线收发器,集电极开路74LS442 四3方向总线收发器,三态输出74LS443 四3方向总线收发器,三态输出74LS444 四3方向总线收发器,三态输出74LS445 bcd-十进制译码器/驱动器,三态输出74LS446 有方向控制的双总线收发器74LS448 四3方向总线收发器,三态输出74LS449 有方向控制的双总线收发器74LS465 八三态线缓冲器74LS466 八三态线反向缓冲器74LS467 八三态线缓冲器74LS468 八三态线反向缓冲器74LS490 双十进制计数器74LS540 八位三态总线缓冲器(反向)74LS541 八位三态总线缓冲器74LS589 有输入锁存的并入串出移位寄存器74LS590 带输出寄存器的8位二进制计数器74LS591 带输出寄存器的8位二进制计数器74LS592 带输出寄存器的8位二进制计数器74LS593 带输出寄存器的8位二进制计数器74LS594 带输出锁存的8位串入并出移位寄存器74LS595 8位输出锁存移位寄存器74LS596 带输出锁存的8位串入并出移位寄存器74LS597 8位输出锁存移位寄存器74LS598 带输入锁存的并入串出移位寄存器74LS599 带输出锁存的8位串入并出移位寄存器74LS604 双8位锁存器74LS605 双8位锁存器74LS606 双8位锁存器74LS607 双8位锁存器74LS620 8位三态总线发送接收器(反相)74LS621 8位总线收发器74LS622 8位总线收发器74LS623 8位总线收发器74LS640 反相总线收发器(三态输出)74LS641 同相8总线收发器,集电极开路74LS642 同相8总线收发器,集电极开路74LS643 8位三态总线发送接收器74LS644 真值反相8总线收发器,集电极开路74LS645 三态同相8总线收发器74LS646 八位总线收发器,寄存器74LS647 八位总线收发器,寄存器74LS648 八位总线收发器,寄存器74LS649 八位总线收发器,寄存器74LS651 三态反相8总线收发器74LS652 三态反相8总线收发器74LS653 反相8总线收发器,集电极开路74LS654 同相8总线收发器,集电极开路74LS668 4位同步加/减十进制计数器74LS669 带先行进位的4位同步二进制可逆计数器74LS670 4*4寄存器堆(三态)74LS671 带输出寄存的四位并入并出移位寄存器74LS672 带输出寄存的四位并入并出移位寄存器74LS673 16位并行输出存储器,16位串入串出移位寄存器74LS674 16位并行输入串行输出移位寄存器74LS681 4位并行二进制累加器74LS682 8位数值比较器(图腾柱输出)74LS683 8位数值比较器(集电极开路)74LS684 8位数值比较器(图腾柱输出)74LS685 8位数值比较器(集电极开路)74LS686 8位数值比较器(图腾柱输出)74LS687 8位数值比较器(集电极开路)74LS688 8位数字比较器(oc输出)74LS689 8位数字比较器74LS690 同步十进制计数器/寄存器(带数选,三态输出,直接清除)74LS691 计数器/寄存器(带多转换,三态输出)74LS692 同步十进制计数器(带预置输入,同步清除)74LS693 计数器/寄存器(带多转换,三态输出)74LS696 同步加/减十进制计数器/寄存器(带数选,三态输出,直接清除)74LS697 计数器/寄存器(带多转换,三态输出)74LS698 计数器/寄存器(带多转换,三态输出)74LS699 计数器/寄存器(带多转换,三态输出)74LS716 可编程模n十进制计数器74LS718 可编程模n十进制计数器。

74系列芯片功能大全解析1.74LS00-四个二输入与门：该芯片包含了四个二输入与门，每个门具有两个输入引脚和一个输出引脚。

当所有输入引脚同时为高电平时，输出引脚才会输出高电平。

2.74LS04-六个反相器：该芯片包含了六个反相器，也称为非门。

所有输入引脚和输出引脚均为高电平或低电平之间的互补。

3.74LS08-四个二输入与非门：该芯片包含了四个二输入与非门。

与与门不同的是，当所有输入引脚同时为高电平时，输出引脚输出低电平。

4.74LS32-四个二输入或门：该芯片包含了四个二输入或门。

当任意一个或多个输入引脚为高电平时，输出引脚会输出高电平。

5.74LS86-四个二输入异或门：该芯片包含了四个二输入异或门。

当任意一个输入引脚为高电平时，输出引脚输出高电平。

当所有输入引脚均为低电平或均为高电平时，输出引脚输出低电平。

6.74LS74-双D触发器：该芯片包含了两个D触发器。

D触发器是最常见的触发器类型之一，具有时钟信号、输入信号和输出信号三个引脚。

7.74LS138-三到八译码器：该芯片可以将三个二进制输入信号转换为八个输出信号，用于选择特定的输出。

8.74LS151-八输入数据选择器：该芯片可以选择八个输入信号中的一个进行输出。

9.74LS161-二进制计数器：该芯片可以实现二进制计数功能，根据时钟信号和控制信号的输入，将输出信号从0000（0）到1111（15）递增。

10.74LS245-八位双向总线收发器：该芯片可以实现八位数据的双向传输，可用于数据总线的驱动和接收。

这只是74系列芯片中的一小部分常用功能，还有很多其他功能的芯片，如时钟发生器、计时器、多路复用器等。

这些芯片广泛应用于数字电子系统的设计和实现中，可以帮助实现各种数字逻辑功能，提高电路的灵活性和可扩展性。

74、74HC、74LS系列芯片资料系列电平典型传输延迟ns 最大驱动电流(-Ioh/Lol)mAAHC CMOS 8.5 -8/8AHCT COMS/TTL 8.5 -8/8HC COMS 25 -8/8HCT COMS/TTL 25 -8/8ACT COMS/TTL 10 -24/24F TTL 6.5 -15/64ALS TTL 10 -15/64LS TTL 18 -15/24注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。

74LSxx的使用说明如果找不到的话，可参阅74xx或74HCxx的使用说明。

有些资料里包含了几种芯片，如74HC161资料里包含了74HC160、74HC161、74HC162、74HC163四种芯片的资料。

找不到某种芯片的资料时，可试着查看一下临近型号的芯片资料。

7400 QUAD 2-INPUT NAND GATES与非门7401 QUAD 2-INPUT NAND GATES OC与非门7402 QUAD 2-INPUT NOR GATES或非门7403 QUAD 2-INPUT NAND GATES与非门7404 HEX INVERTING GATES反向器7406 HEX INVERTING GATES HV高输出反向器7408 QUAD 2-INPUT AND GATE与门7409 QUAD 2-INPUT AND GATES OC与门7410 TRIPLE 3-INPUT NAND GATES与非门7411 TRIPLE 3-INPUT AND GATES与门74121 ONE-SHOT WITH CLEAR单稳态74132SCHMITT TRIGGER NAND GATES触发器与非门7414 SCHMITT TRIGGER INVERTERS触发器反向器74153 4-LINE TO 1 LINE SELECTOR四选一74155 2-LINE TO 4-LINE DECODER译码器74180 PARITY GENERATOR/CHECKER奇偶发生检验741914-BIT BINARY COUNTER UP/DOWN计数器7420DUAL 4-INPUT NAND GATES双四输入与非门7426 QUAD 2-INPUT NAND GATES与非门7427 TRIPLE 3-INPUT NOR GATES三输入或非门7430 8-INPUT NAND GATES八输入端与非门7432 QUAD 2-INPUT OR GATES二输入或门7438 2-INPUT NAND GATE BUFFER与非门缓冲器7445 BCD-DECIMAL DECODER/DRIVER BCD译码驱动器7474 D-TYPE FLIP-FLOP D型触发器7475 QUAD LATCHES双锁存器7476 J-K FLIP-FLOP J-K触发器7485 4-BIT MAGNITUDE COMPARATOR四位比较器7486 2-INPUT EXCLUSIVE OR GATES双端异或门74HC00 QUAD 2-INPUT NAND GATES双输入与非门74HC02QUAD 2-INPUT NOR GATES双输入或非门74HC03 2-INPUT OPEN-DRAIN NAND GATES与非门74HC04 HEX INVERTERS六路反向器74HC05 HEX INVERTERS OPEN DRAIN六路反向器74HC08 2-INPUT AND GATES双输入与门74HC107J-K FLIP-FLOP WITH CLEAR J-K触发器74HC109A J-K FLIP-FLOP W/PRESET J-K触发器74HC11TRIPLE 3-INPUT AND GATES三输入与门74HC112DUAL J-K FLIP-FLOP双J-K触发器74HC113DUAL J-K FLIP-FLOP PRESET双JK触发器74HC123A RETRIGGERABLE MONOSTAB可重触发单稳74HC125TRI-STATE QUAD BUFFERS四个三态门74HC126 TRI-STATE QUAD BUFFERS六三态门74HC132 2-INPUT TRIGGER NAND施密特触发与非门74HC13313-INPUT NAND GATES十三输入与非门74HC1373-TO-8 DECODERS W/LATCHES 3-8线译码器74HC1383-8 LINE DECODER3线至8线译码器74HC1392-4 LINE DECODER2线至4线译码器74HC14 TRIGGERED HEX INVERTER六触发反向器74HC147 10-4 LINE PRIORITY ENCODER 10-4编码器74HC148 8-3 LINE PRIORITY ENCODER8-3编码器74HC149 8-8 LINE PRIORITY ENCODER 8-8编码器74HC1518-CHANNEL DIGITAL MUX8通道多路器74HC153 DUAL 4-INPUT MUX双四输入多路器74HC154 4-16 LINE DECODER4线至16线译码器74HC1552-4 LINE DECODER2线至4线译码器74HC157QUAD 2-INPUT MUX四个双端多路器74HC161BINARY COUNTER二进制计数器74HC163DECADE COUNTERS十进制计数器74HC164 SERIAL-PARALLEL SHIFT REG串入并出74HC165 PARALLEL-SERIAL SHIFT REG并入串出74HC166SERIAL-PARALLEL SHIFT REG串入并出74HC173 TRI-STATE D FLIP-FLOP三态D触发器74HC174 HEX D FLIP-FLOP W/CLEAR六D触发器74HC175HEX D FLIP-FLOP W/CLEAR六D触发器74HC181ARITHMETIC LOGIC UNIT算术逻辑单元74HC182LOOK AHEAD CARRYGENERATR进位发生器74HC190BINARY UP/DN COUNTER二进制加减计数器74HC191DECADE UP/DN COUNTER十进制加减计数器74HC192DECADE UP/DN COUNTER十进制加减计数器74HC193BINARY UP/DN COUNTER 二进制加减计数器74HC1944BIT BI-DIR SHIFT4位双向移位寄存器74HC1954BIT PARALLEL SHIFT4位并行移位寄存器74HC20 QUAD 4-INPUT NAND GATE四个四入与非门74HC221A NON-RETRIG MONOSTAB不可重触发单稳74HC237 3-8 LINE DECODER 地址锁3线至8线译码器74HC242/243TRI-STAT TRANSCEIVER三态收发器74HC244OCTAL 3-STATE BUFFER八个三态缓冲门74HC245OCTAL 3-STATE TRANSCEIVER三态收发器74HC2518-CH 3-STATE MUX 8路3态多路器74HC253DUAL 4-CH 3-STATE MUX4路3态多路器74HC257QUAD 2-CH 3-STATE MUX4路3态多路器74HC2582-CH 3-STATE MUX 2路3态多路器74HC259 3-8 LINE DECODER8位地址锁存译码器74HC266A2-INPUT EXCLUSIVE NOR GATE异或非74HC27 TRIPLE 3-INPUT NOR GATE三个3输入或非门74HC273 OCTAL D FLIP-FLOP CLEAR8路D触发器74HC280 9BIT ODD/EVEN GENERATOR奇偶发生器74HC283 4BIT BINARY ADDER CARRY四位加法器74HC299 3-STATE UNIVERSAL SHIFT三态移位寄存74HC308-INPUT NAND GATE8输入端与非门74HC32QUAD 2-INPUT OR GATE四个双端或门74HC34NON-INVERTER非反向器74HC354 8-CH 3-STATE MUX 8路3态多路器74HC356 8-CH 3-STATE MUX 8路3态多路器74HC365 HEX 3-STATE BUFFER六个三态缓冲门74HC3663-STATE BUFFER INVERTER缓冲反向器74HC3673-STATE BUFFER INVERTER缓冲反向器74HC368 3-STATE BUFFER INVERTER缓冲反向器74HC373 3-STATE OCTAL D LATCHES 三态D型锁存器74HC374 3-STATE OCTAL D FLIPFLOP三态D触发器74HC3934-BIT BINARY COUNTER 4位二进制计数器74HC4016QUAD ANALOG SWITCH四路模拟量开关74HC402014-Stage Binary Counter 14输出计数器74HC4017Decade Counter/Divider with 10 Decoded Outputsvvv十进制计数器带10个译码输出端74HC4040 12 Stage Binary Counter12出计数器74HC4046 PHASE LOCK LOOP相位监测输出器74HC4049 LEVEL DOWN CONVERTER电平变低器74HC4050 LEVEL DOWN CONVERTER电平变低器74HC4051 8-CH ANALOG MUX8通道多路器74HC4052 4-CH ANALOG MUX4通道多路器74HC4053 2-CH ANALOG MUX2通道多路器74HC4060 14-STAGE BINARY COUNTER14阶BIN计数74HC4066 QUAD ANALOG MUX四通道多路器74HC4075 TRIPLE 3-INPUT OR GATE 3输入或门74HC42 BCD TO DECIMAL BCD转十进制译码器74HC423A RETRIGGERABLE MONOSTAB可重触发单稳74HC4511BCD-7 SEG DRIVER/DECODER7段译码器74HC45144-16 LINE DECODER4至16线译码器74HC4538A RETRIGGERAB MONOSTAB可重触发单稳74HC4543 LCD BCD-7 SEG LCD用的BCD-7段译码驱动74HC51AND OR GATE INVERTER与或非门74HC5218BIT MAGNITUDE COMPARATOR判决定路74HC5333-STATE D LATCH三态D锁存器74HC5343-STATE D FLIP-FLOP三态D型触发器74HC540 3-STATE BUFFER三态缓冲器74HC5413-STATE BUFFER INVERTER三态缓冲反向器74HC58DUAL AND OR GATE与或门74HC589 3STATE 8BIT SHIFT 8位移位寄存三态输出74HC5948BIT SHIFT REG8位移位寄存器74HC595 8BIT SHIFT REG8位移位寄存器出锁存74HC597 8BIT SHIFT REG8位移位寄存器入锁存74HC620 3-STATE TRANSCEIVER反向3态收发器74HC623 3-STATE TRANSCEIVER八路三态收发器74HC640 3-STATE TRANSCEIVER反向3态收发器74HC643 3-STATE TRANSCEIVER八路三态收发器74HC646 NON-INVERT BUS TRANSCEIVER总线收发器74HC648INVERT BUS TRANCIVER反向总线收发器74HC6888BIT MAGNITUDE COMPARATOR8位判决电路74HC7266 2-INPUT EXCLUSIVE NOR GATE异或非门74HC73 DUAL J-K FLIP-FLOP W/CLEAR双JK触发器74HC74A PRESET/CLEAR D FLIP-FLOP双D触发器74HC754BIT BISTABLE LATCH4位双稳锁存器74HC76PRESET/CLEAR JK FLIP-FLOP双JK触发器74HC85 4BIT MAGNITUDE COMPARATOR4位判决电路74HC86 2INPUT EXCLUSIVE OR GATE2输入异或门74HC942 BAUD MODEM300BPS低速调制解调器74HC943 300 BAUD MODEM300BPS低速调制解调器74LS00 QUAD 2-INPUT NAND GATES与非门74LS02 QUAD 2-INPUT NOR GATES或非门74LS03 QUAD 2-INPUT NAND GATES与非门74LS04 HEX INVERTING GATES反向器74LS05HEX INVERTERS OPEN DRAIN六路反向器74LS08 QUAD 2-INPUT AND GATE与门74LS09 QUAD 2-INPUT AND GATES OC与门74LS10 TRIPLE 3-INPUT NAND GATES与非门74LS109 QUAD 2-INPUT AND GATES OC与门74LS11TRIPLE 3-INPUT AND GATES与门74LS112DUAL J-K FLIP-FLOP双J-K触发器74LS113 DUAL J-K FLIP-FLOP PRESET双JK触发器74LS114NEGATIVE J-K FLIP-FLOP负沿J-K触发器74LS122Retriggerable Monostab可重触发单稳74LS123Retriggerable Monostable 可重触发单稳74LS125 TRI-STATE QUAD BUFFERS四个三态门74LS13 QUAL 4-in NAND TRIGGER 4输入与非触发器74LS160 BCD DECADE 4BIT BIN COUNTERS计数器74LS136 QUADRUPLE 2-INPUT XOR GATE异或门74LS138 3-8 LINE DECODER3线至8线译码器74LS1392-4 LINE DECODER2线至4线译码器74LS14 TRIGGERED HEX INVERTER六触发反向器74HC147 10-4 LINE PRIORITY ENCODER10-4编码器74HC148 8-3 LINE PRIORITY ENCODER 8-3编码器74HC149 8-8 LINE PRIORITY ENCODER 8-8编码器74LS1518-CHANNEL DIGITAL MUX8通道多路器74LS153DUAL 4-INPUT MUX双四输入多路器74LS1552-4 LINE DECODER 2线至4线译码器74LS1562-4 LINE DECODER/DEMUX2-4译码器74LS157QUAD 2-INPUT MUX四个双端多路器74LS1582-1 LINE MUX2-1线多路器74LS160A BINARY COUNTER二进制计数器74LS161A BINARY COUNTER二进制计数器74LS162A BINARY COUNTER二进制计数器74LS163A DECADE COUNTERS十进制计数器74LS164SERIAL-PARALLEL SHIFT REG串入并出74LS168BI-DIRECT BCD TO DECADE双向计数器74LS1694BIT UP/DN BIN COUNTER 四位加减计数器74LS173TRI-STATE D FLIP-FLOP三态D触发器74LS174HEX D FLIP-FLOP W/CLEAR六D触发器74LS175HEX D FLIP-FLOP W/CLEAR六D触发器74LS190BINARY UP/DN COUNTER 二进制加减计数器74LS191 DECADE UP/DN COUNTER 十进制加减计数器74LS192 DECADE UP/DN COUNTER 十进制加减计数器74LS193 BINARY UP/DN COUNTER二进制加减计数器74LS194A 4BIT BI-DIR SHIFT4位双向移位寄存器74LS195A 4BIT PARALLEL SHIFT4位并行移位寄存器74LS20QUAD 4-INPUT NAND GATE四个四入与非门74LS214-INPUT AND GATE四输入端与门74LS240 OCTAL 3-STATE BUFFER八个三态缓冲门74LS244 OCTAL 3-STATE BUFFER八个三态缓冲门74LS245 OCTAL 3-STATE TRANSCEIVER三态收发器74LS253 DUAL 4-CH 3-STATE MUX4路3态多路器74LS256 4BIT ADDRESS LATCH四位可锁存锁存器74LS257 QUAD 2-CH 3-STATE MUX4路3态多路器74LS258 2-CH 3-STATE MUX2路3态多路器74LS27TRIPLE 3-INPUT NOR GATES三输入或非门74LS279QUAD R-S LATCHES四个RS非锁存器74LS28 QUAD 2-INPUT NOR BUFFER 四双端或非缓冲74LS283 4BIT BINARY ADDER CARRY四位加法器74LS30 8-INPUT NAND GATES八输入端与非门74LS32 QUAD 2-INPUT OR GATES二输入或门74LS352 4-1 LINE SELECTOR/MUX4-1线选择多路器74LS365HEX 3-STATE BUFFER六个三态缓冲门74LS367 3-STATE BUFFER INVERTER缓冲反向器74LS368A 3-STATE BUFFER INVERTER缓冲反向器74LS373 OCT LATCH W/3-STATE OUT三态输出锁存器74LS76 Dual JK Flip-Flop w/set2个JK触发器74LS379QUAD PARALLEL REG四个并行寄存器74LS38 2-INPUT NAND GATE BUFFER与非门缓冲器74LS390 DUAL DECADE COUNTER2个10进制计数器74LS393 DUAL BINARY COUNTER2个2进制计数器74LS42 BCD TO DECIMAL BCD转十进制译码器74LS48 BCD-7 SEG BCD-7段译码器74LS49 BCD-7 SEG BCD-7段译码器74LS51 AND OR GATE INVERTER与或非门74LS540OCT Buffer/Line Driver8路缓冲驱动器74LS541 OCT Buffer/LineDriver8路缓冲驱动器74LS74 D-TYPE FLIP-FLOP D型触发器74LS6828BIT MAGNITUDE COMPARATOR8路比较器74LS684 8BIT MAGNITUDE COMPARATOR8路比较器74LS75QUAD LATCHES双锁存器74LS83A4BIT BINARY ADDER CARRY四位加法器74LS85 4BIT MAGNITUDE COMPARAT4位判决电路74LS862INPUT EXCLUSIVE OR GATE2输入异或门74LS90 DECADE/BINARY COUNTER十/二进制计数器74LS95B4BIT RIGHT/LEFT SHIFT 4位左右移位寄存74LS6888BIT MAGNITUDE COMPARAT8位判决电路74LS1362-INPUT XOR GATE2输入异或门74LS651BUS TRANSCEIVERS总线收发器74LS653BUS TRANSCEIVERS总线收发器74LS6703-STATE 4-BY-4 REG3态4-4寄存器74LS73A DUAL J-K FLIP-FLOP W/CLEAR 双JK触发器整理2011.01.28PA SS。

74系列数数字电路7400、74H00、74L00、74LS00、74S00、74HC00、74C00、74F00、74ALS00四2输入与非门Y=\AB。

7401、74LS01、74HC01、74ALS01四2输入与非门(OCY=\AB。

7402、74L02、74LS02、74S02、74HC02、74C02、74ALS02、74F02四2输入或非门。

Y=/A+B。

7403、74L03、74LS03、74ALS03、74S03、74HC037404、74H04、74L04、74S04、74HC04、74C04、74F04、74ALS04六反相器Y=/A。

7405、74H05、74LS05、74S05、74HC05、74F05、74ALS05六反相器(OCY=/A。

7406、74LS06六反相缓冲器/驱动器(OC、高压输出Y=/A;是7405高耐压输出型,耐压30V。

7407、74LS07、74HC07六缓冲器/驱动器(OC、高压输出Y=A; 30V耐高压输出。

7408、74LS08、74F08、74ALS08、74S08、74HC08、74C08四2输入与门Y=AB。

7409、74LS09、74F09、74ALS09、74S09、74HC09四2输入与门(OC Y=AB。

7410、74H10、74L10、74LS10、74ALS10、74S10、74HC10、74C10 74H11、74LS11、74S11、74F11、74ALS11、74HC11三3输入与门Y=ABC。

7412、74LS12、74ALS12三3输入与非门(OCY=\ABC。

7413、74LS13双4输入与非门Y=\ABCD。

7414、74LS14、74HC14、74C1474H15、74LS15、74ALS15、74S15三3输入与门(OCY=ABC。

7416、74LS16六反相缓冲器/驱动器Y=/A;7417、74LS17六缓冲器/驱动器(OC、高压输出Y=A;15V耐压输出。

74系列芯片功能大全1.74LS00系列：四个二输入与非门。

它具有低功耗和高噪声抑制能力，适用于各种逻辑门电路的设计。

2.74LS04系列：六个反相器。

它是最基本的数字逻辑门，将输入的电平反向输出，常用于信号的反向及电平转换。

3.74LS08系列：四个二输入与门。

它将两个输入的逻辑值进行与运算，并输出结果。

4.74LS11系列：三个三输入与非门。

它有三个输入，任意一个为低电平时，输出为高电平，用于逻辑运算。

5.74LS32系列：四个二输入或门。

它将两个输入的逻辑值进行或运算，并输出结果。

6.74LS86系列：四个二输入异或门。

它将两个输入的逻辑值进行异或运算，并输出结果。

7.74LS74系列：两个D触发器。

它具有存储和放大功能，能够将输入的数据保存在内部存储器中，并在时钟输入时输出。

8.74LS138系列：三到八线译码器。

它将三线地址输入转换为八线输出，常用于扩展芯片的选择控制。

9.74LS151系列：八位数据选择器/复用器。

它可以选择多个输入中的一个数据进行输出，常用于数据多路选择控制。

10.74LS161系列：四位二进制同步计数器。

它可以实现二进制计数功能，并输出计数结果。

11.74LS244系列：八位三态缓冲器。

它可以实现输入与输出之间的隔离，减小电路之间的干扰，常用于总线缓冲与扩展。

12.74LS365系列：六位高速三态输出缓冲器。

它可以实现输入与输出之间的隔离，使得数据能够在不同电路之间传输。

13.74LS374系列：八位D型触发器。

它具有存储和放大功能，能够保存输入数据并在时钟输入时输出。

14.74LS595系列：八位移位寄存器。

它可以将数据进行移位操作，并将输出结果保存在内部寄存器中。

15.74LS688系列：八位比较器。

它可以比较两个八位输入的大小，并根据比较结果输出相应的逻辑信号。

以上仅是部分常用的74系列芯片功能介绍，这些芯片在数字逻辑电路中广泛应用，可以实现数据传输、逻辑运算、计数等功能。

74系列功能大全1.74LS00-四个二输入与非门2.74LS02-四个二输入与门3.74LS08-四个二输入与门4.74LS10-三个三输入与非门5.74LS20-两个四输入与非门6.74LS32-四个二输入或门7.74LS74-D触发器（正沿触发）8.74LS86-四个二输入异或门9.74LS90-可配置的分频器（十进制计数器）10.74LS95-八位移位寄存器11.74LS138-三到八位解码器/多路复用器13.74LS151-八通道数据选择器/多路复用器14.74LS154-4到16位解码器/多路复用器15.74LS161-四位同步二进制计数器16.74LS164-八位串行输入/并行输出移位寄存器17.74LS173-四位同步可清零D触发器18.74LS181-位切换器（算术逻辑器件）19.74LS245-八位双向总线转换器20.74LS283-四位二进制加法器这些芯片具有各种不同的功能和应用。

它们可以用于逻辑运算、计数器、寄存器、多路复用器、解码器、移位寄存器等。

在数字电路设计中，它们起着至关重要的作用。

举个例子，74LS00是一个四个二输入与非门的芯片。

它有四个独立的门电路，每个门电路都有两个输入和一个输出。

输入信号通过门电路进行与非运算，输出信号通过门电路进行反转。

这个功能在逻辑电路和计算机系统中经常使用。

另一个例子是74LS74芯片，它是一个D触发器。

D触发器是最常用的触发器类型之一，它可以存储一位二进制数据。

74LS74芯片有两个独立的D触发器，每个触发器有一个数据输入和时钟输入，以及一个输出。

D触发器通常用于存储数据、寄存器、计数器和时序电路中。

除了上述列举的芯片，74系列还有许多其他的型号和功能。

例如，74LS04是一个六个反相器的芯片，74LS151是一个八通道数据选择器/多路复用器，74LS161是一个四位同步二进制计数器。

每个芯片都有特定的功能和应用，可以根据设计需求选择合适的芯片。
