三里岛核电站事故奶酪模型分析

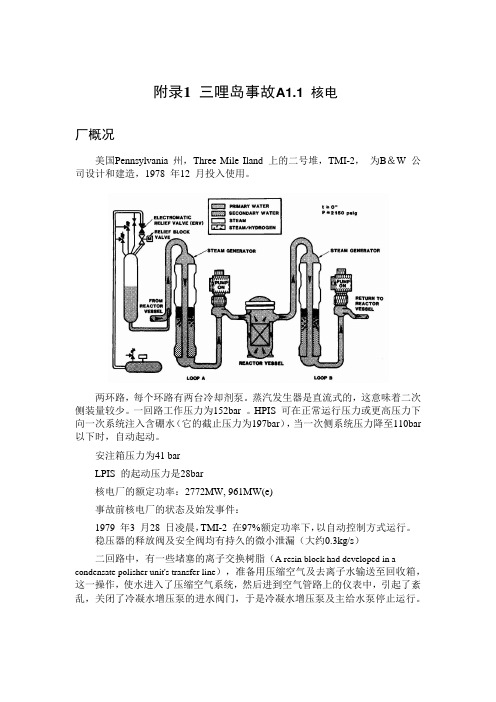

附录1 三哩岛事故A1.1 核电厂概况美国Pennsylvania 州，Three Mile Iland上的二号堆，TMI-2，为B＆W 公司设计和建造，1978 年12 月投入使用。

两环路，每个环路有两台冷却剂泵。

蒸汽发生器是直流式的，这意味着二次侧装量较少。

一回路工作压力为152bar 。

HPIS 可在正常运行压力或更高压力下向一次系统注入含硼水（它的截止压力为197bar），当一次侧系统压力降至110bar 以下时，自动起动。

安注箱压力为41 barLPIS 的起动压力是28bar核电厂的额定功率：2772MW, 961MW(e)事故前核电厂的状态及始发事件：1979 年3 月28 日凌晨，TMI-2 在97%额定功率下，以自动控制方式运行。

稳压器的释放阀及安全阀均有持久的微小泄漏（大约0.3kg/s）二回路中，有一些堵塞的离子交换树脂（A resin block had developed in a condensate polisher unit's transfer line），准备用压缩空气及去离子水输送至回收箱，这一操作，使水进入了压缩空气系统，然后进到空气管路上的仪表中，引起了紊乱，关闭了冷凝水增压泵的进水阀门，于是冷凝水增压泵及主给水泵停止运行。

A1.2 事故过程A1.2.1 第一阶段汽轮机停车（0—6min）0 s汽轮机停车，蒸汽旁路阀打开，辅助给水泵启动，失去主给水，使蒸汽发生器从一回路系统导出热量减少，汽轮机停车后，主泵继续运行，反应堆继续运行。

反应堆冷却剂系统压力上升3—6 sRCS 压力达到PORV 整定值155bar，阀开启卸压，这不足以降压，RCS 压力继续上升8 sRCS 压力达到停堆整定值162 bar，控制棒插入堆芯，停堆，至此一切保护系统工作正常，接下来需要的是带走衰变热。

13 sRCS 压力降至PORV 自动关闭压力152bar，但关闭失效，卡开，造成了一个小破口失水事故（汽腔小破口）,RCS 冷却剂不断从PORV 流失，在二回路系统中，全部三个辅助给水泵在运转，但是在SG 中水位在下降。

摘要冷却剂丧失事故是指反应堆主回路压力边界产生破口或发生破裂，一部分或大部分冷却剂泄露的事故。

对于压水堆来说，便是失水事故，简称LOCA（Loss of Coolant Accident），冷却剂丧失事故在反应堆安全分析中处于非常重要的地位。

压水堆一回路系统破裂引起的冷却剂丧失事故有很多种，它们的种类及其可能后果主要取决于断裂特性，即破口位置和破口尺寸。

根据破口大小及物理现象的不同，失水事故通常可分为大破口LBLOCA、中小破口SBLOCA、汽腔小破口VSB、蒸汽发生器传热管破裂SGTR等几类来分析。

本文主要进行的是对双端剪切断裂的简要分析以及对大破口失水事故和小破口失水事故的定性分析和比较，并且利用了PCTRAN软件对核电厂热腿、冷腿LOCA事故进行了故障安全分析。

关键词：压水堆；大破口失水事故；小破口失水事故； PCTRAN；定性分析ABSTRACTLoss of coolant accident arises as a result of a breach or a fracture of the primary coolant circuit, with some or most part leak of the coolant .As for Pressurized water reactor, it is called water loss accident, whose abbreviation is LOCA(Loss of coolant Accident), Loss of coolant accident has an extremely important status in the safety analysis of Reactor. The leak of the primary circulation system of Pressurized water reactor can cause many kinds of loss of coolant accidents ,the kinds and the possible consequences mainly depend on the crack characteristics ,that is breach position and size.According to the differences of breach size and physics phenomenon, the loss of water accident is usually divided into LBLOCA, SBLOCA, VSB, SGTR and so on.The article analyses the double ends shear crack、large break loss of coolant accident、the small break loss of water accident、the same and different points between LBLOCA and SBLOCA qualitatively, as well as the hot leg and cold leg analysis by PCTRAN.Keywords:Pressurized water reactor; the large loss of coolant accident; the small loss of coolant accident; PCTRAN; the qualitative analysis核反应堆安全分析（论文）绪论目录1 绪论 (1)1.1本论文的背景和意义 (1)1.2冷却剂丧失事故概述 (2)1.3设计任务 (2)1.4方案选择 (2)2 PCTRAN 工具介绍 (3)2.1PCTRAN简介 (3)2.2PCTRAN特点 (3)3 方案及总体设计 (5)3.1冷却剂丧失事故的原因以及分类 (5)3.2失水事故的极限——设计基准事故 (5)3.3临界流 (5)3.4大破口失水事故.................................................................... 错误！未定义书签。

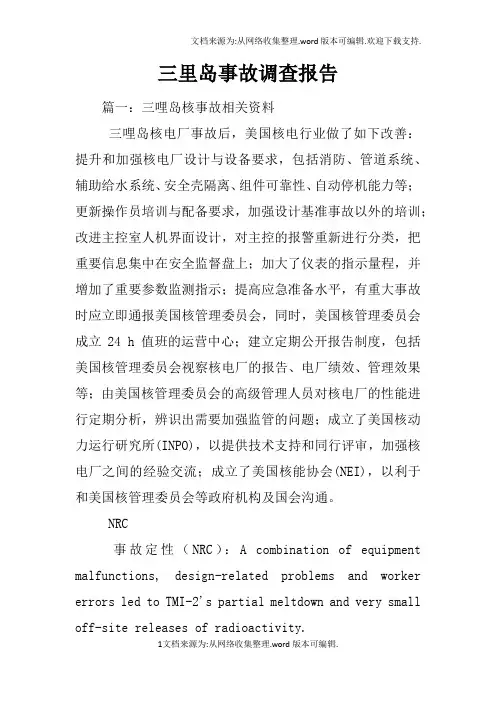

三里岛事故调查报告篇一：三哩岛核事故相关资料三哩岛核电厂事故后，美国核电行业做了如下改善：提升和加强核电厂设计与设备要求，包括消防、管道系统、辅助给水系统、安全壳隔离、组件可靠性、自动停机能力等；更新操作员培训与配备要求，加强设计基准事故以外的培训；改进主控室人机界面设计，对主控的报警重新进行分类，把重要信息集中在安全监督盘上；加大了仪表的指示量程，并增加了重要参数监测指示；提高应急准备水平，有重大事故时应立即通报美国核管理委员会，同时，美国核管理委员会成立24 h 值班的运营中心；建立定期公开报告制度，包括美国核管理委员会视察核电厂的报告、电厂绩效、管理效果等；由美国核管理委员会的高级管理人员对核电厂的性能进行定期分析，辨识出需要加强监管的问题；成立了美国核动力运行研究所(INPO)，以提供技术支持和同行评审，加强核电厂之间的经验交流；成立了美国核能协会(NEI)，以利于和美国核管理委员会等政府机构及国会沟通。

NRC事故定性（NRC）：A combination of equipment malfunctions, design-related problems and worker errors led to TMI-2's partial meltdown and very small off-site releases of radioactivity.设备故障、设计缺陷以及人员失误一系列综合因素导致了三哩岛核电厂（TMI）2号机组部分堆芯熔毁，极少量放射性物质外泄。

1 Impact of the AccidentA combination of personnel error, design deficiencies, and component failures caused the Three Mile Island accident, which permanently changed both the nuclear industry and the NRC. Public fear and distrust increased, NRC's regulations and oversight became broader and more robust, and management of the plants was scrutinized more carefully. Careful analysis of the accident's events identified problems and led to permanent and sweeping changes in how NRC regulates its licensees – which, in turn, has reduced the risk to public health and safety.事故影响设备故障、设计缺陷以及人员失误一系列综合因素导致了三哩岛核事故的发生，永久改变了美国核工业与美国核管会（NRC）。

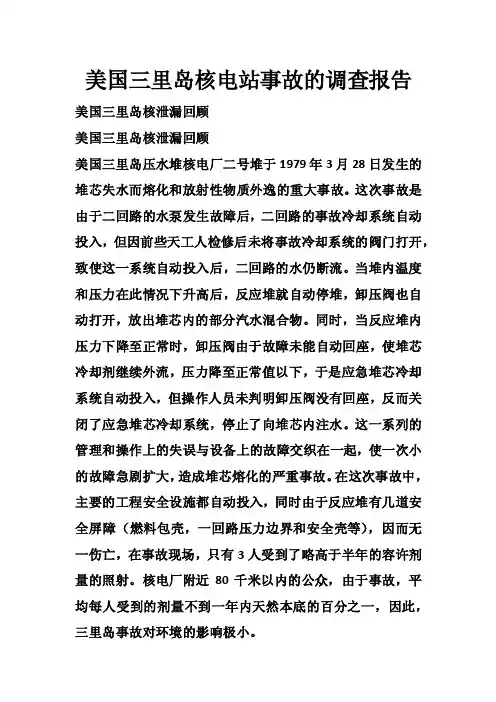

美国三里岛核电站事故的调查报告美国三里岛核泄漏回顾美国三里岛核泄漏回顾美国三里岛压水堆核电厂二号堆于1979年3月28日发生的堆芯失水而熔化和放射性物质外逸的重大事故。

这次事故是由于二回路的水泵发生故障后，二回路的事故冷却系统自动投入，但因前些天工人检修后未将事故冷却系统的阀门打开，致使这一系统自动投入后，二回路的水仍断流。

当堆内温度和压力在此情况下升高后，反应堆就自动停堆，卸压阀也自动打开，放出堆芯内的部分汽水混合物。

同时，当反应堆内压力下降至正常时，卸压阀由于故障未能自动回座，使堆芯冷却剂继续外流，压力降至正常值以下，于是应急堆芯冷却系统自动投入，但操作人员未判明卸压阀没有回座，反而关闭了应急堆芯冷却系统，停止了向堆芯内注水。

这一系列的管理和操作上的失误与设备上的故障交织在一起，使一次小的故障急剧扩大，造成堆芯熔化的严重事故。

在这次事故中，主要的工程安全设施都自动投入，同时由于反应堆有几道安全屏障（燃料包壳，一回路压力边界和安全壳等），因而无一伤亡，在事故现场，只有3人受到了略高于半年的容许剂量的照射。

核电厂附近80千米以内的公众，由于事故，平均每人受到的剂量不到一年内天然本底的百分之一，因此，三里岛事故对环境的影响极小。

三里岛压水堆核电站发生了堆芯熔毁的严重事故，然而，事故对环境和居民却没有造成任何危害和伤亡，也没有发现明显的放射性影响。

事实证明，压水堆核电站的各项安全设施是有效的。

检验结果表明在牛奶样品中基本上未查出放射性碘，其中最大的9个样品中碘-131浓度只有0.6—1.5贝可/升。

仅为允许值的千分之三。

电站下游两个不同地点采集的河水样品中没有查出任何放射性。

电站周围80公里范围内居民所受的剂量大约只是每年天然本底的1%左右；最大个人所受剂量，也只相当于一次X光医疗照射。

152个空气样品，只有8个样品发现微量放射性碘，而土壤样品均未查出放射性碘。

事故发生后，全美震惊，核电站附近的居民惊恐不安，约20万人撤出这一地区。

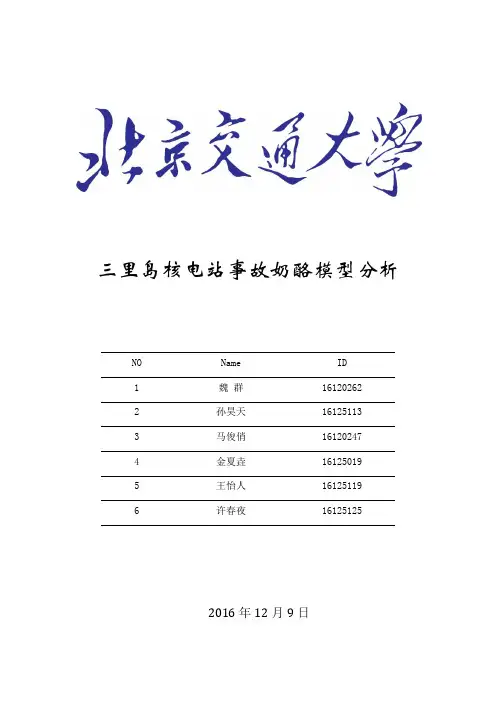

三里岛核电站事故奶酪模型分析NO Name ID1 魏群161202622 孙昊天161251133 马俊俏161202474 金夏垚161250195 王怡人161251196 许春夜161251252016年12月9日1瑞士奶酪模型2HFACS分析2.1病原体2.2不安全行为在分析不安全行为，也就是直接导致事故发生的原因中发现，主要的工程安全设施都已经自动投入，对于设计方面来说确实存在问题，设备产生故障是最直接因素，但是导致事故最为根本的原因是人，一是检修工人检修完成后未将冷却系统阀门打开，二是在发生故障后操作人员未按照规则先判明泄压阀位置，直接关闭了应急堆芯冷却系统。

2.3不安全行为的前兆对于不安全行为的前兆，分成三方面：环境：经济滞涨，廉价的核能可以带来更大的收益，大兴核电站，根本不限制核电站的数量，导致设计建造不规范；通信、人员分布等也有问题；操作员情况： 操作人员心理；人员因素：操作者、检修者未按照流程进行操作，核管会审核人员和各方技术人员不专业，设计建造者水平有限；2.4 不安全监督监不安全的监督主要是从核管会方面来说，审核不严，发现问题不上报汇总，由于压力负担不考虑安全问题的审核。

2.5组织影响在组织方面，就州长和总统等处理上来说，是比较合乎常理的，州长在未下达撤离计划时，已经开始准备各种应对方案，迫于压力，难以抉择，一直在等着核管会主席的建议，并请求总统派人来支援；总统特使登顿的到来很大程度上安抚民心，并且登顿比较有主见，让他的技术顾问再重新计算，发现没有爆炸的可能，最终技术顾问推翻核管会技术人员的的爆炸论。

最后总统卡特的到来更加坚定了人们的信心，是一个很好的安抚民心的公关手段。

3建议：1、加强人员培训，配备专业技术人员；2、增加检修排查设备次数，完善核电站内部设计，按时检修设备，完备系统安全苛求设计；3、规范日常操作，规范应急流程，准备应急计划；4、审核机制严格，提高资质要求；5、设立专用通信信道，完善信息传输机制；6、提升专业人员技术要求；7、重视心理素质培训。

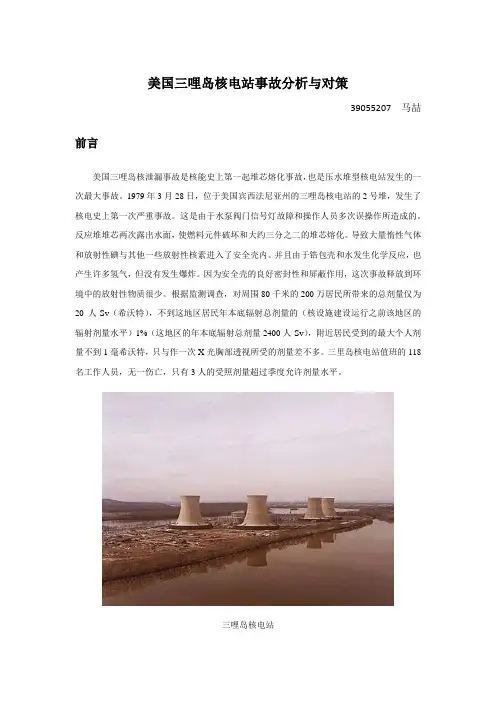

美国三哩岛核电站事故分析与对策39055207 马喆前言美国三哩岛核泄漏事故是核能史上第一起堆芯熔化事故，也是压水堆型核电站发生的一次最大事故。

1979年3月28日，位于美国宾西法尼亚州的三哩岛核电站的2号堆，发生了核电史上第一次严重事故。

这是由于水泵阀门信号灯故障和操作人员多次误操作所造成的。

反应堆堆芯两次露出水面，使燃料元件破坏和大约三分之二的堆芯熔化。

导致大量惰性气体和放射性碘与其他一些放射性核素进入了安全壳内。

并且由于锆包壳和水发生化学反应，也产生许多氢气，但没有发生爆炸。

因为安全壳的良好密封性和屏蔽作用，这次事故释放到环境中的放射性物质很少。

根据监测调查，对周围80千米的200万居民所带来的总剂量仅为20人·Sv（希沃特），不到这地区居民年本底辐射总剂量的（核设施建设运行之前该地区的辐射剂量水平）1%（这地区的年本底辐射总剂量2400人·Sv），附近居民受到的最大个人剂量不到1毫希沃特，只与作一次X光胸部透视所受的剂量差不多。

三里岛核电站值班的118名工作人员，无一伤亡，只有3人的受照剂量超过季度允许剂量水平。

三哩岛核电站事故描述与分析事故经过简介1979年3月28日，美国都市爱迪生公司设在宾夕法尼亚州哈里斯堡城附近的三哩岛核电站二号动力堆发生了一次严重事故。

事故是由一系列设备故障和操作失误引起的。

当天凌晨4时，反应堆二回路（即用来产生蒸汽推动汽轮机的回路）给水泵发生故障，使蒸汽发生器中的供水量和蒸汽产生量迅速降低，热量带不走。

本应立即投入备用供水系统，但两周前被操作人员违反操作规程给关闭了。

于是，造成一回路（它将反应堆中的热量带出来在热交换器中传给二回路产生蒸汽）水的温度和压力升高。

这时，一回路中的安全装置——减压安全阀自动开启，把一回路中的高压高温水向排放箱排除，以降低堆内压力保证安全。

在正常情况下，当堆内压力下降到正常值时，安全阀会自动关闭，但这次安全阀又恰好失灵，未能关闭，使大量水和中蒸汽不断排出，排放箱容纳不了，从而排放到反应堆大厅里（它在一个巨大的安全壳内）。
