三相负载星形连接电路分析

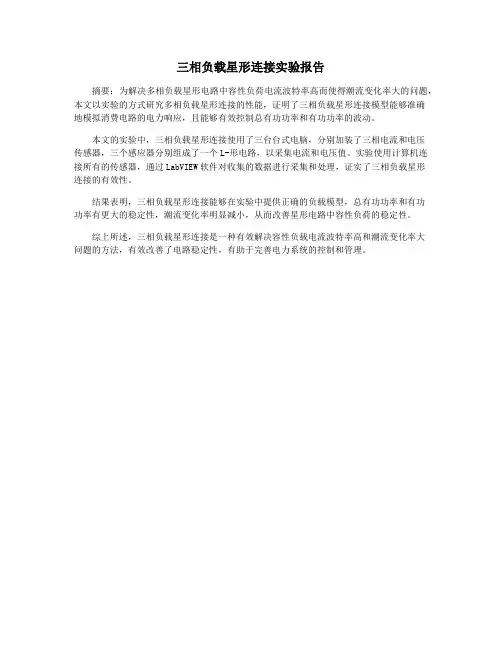

三相负载星形连接实验报告
摘要：为解决多相负载星形电路中容性负荷电流波特率高而使得潮流变化率大的问题，本文以实验的方式研究多相负载星形连接的性能，证明了三相负载星形连接模型能够准确
地模拟消费电路的电力响应，且能够有效控制总有功功率和有功功率的波动。

本文的实验中，三相负载星形连接使用了三台台式电脑，分别加装了三相电流和电压
传感器，三个感应器分别组成了一个L-形电路，以采集电流和电压值。

实验使用计算机连接所有的传感器，通过LabVIEW软件对收集的数据进行采集和处理，证实了三相负载星形
连接的有效性。

结果表明，三相负载星形连接能够在实验中提供正确的负载模型，总有功功率和有功
功率有更大的稳定性，潮流变化率明显减小，从而改善星形电路中容性负荷的稳定性。

综上所述，三相负载星形连接是一种有效解决容性负载电流波特率高和潮流变化率大
问题的方法，有效改善了电路稳定性，有助于完善电力系统的控制和管理。

三相电路负载的两种连接方式稿子一嘿，亲爱的小伙伴们！今天咱们来聊聊三相电路负载的两种连接方式哟。

你们知道吗？三相电路负载有星形连接和三角形连接这两种方式。

先来说说星形连接吧。

星形连接就好像是三个小伙伴手拉手，然后把中间的连接点绑在一起。

在这种连接方式下，每个负载的一端连接在一起，另一端分别接到三相电源的三根线上。

是不是有点像一个小星星呀？这种连接方式有个好处，就是电压相对比较低，电流也比较稳定。

比如说在一些对电压要求不是特别高的场合，像家庭用电中的一些小电器，就可能会采用这种连接方式。

再说说三角形连接。

三角形连接呢，就像是三个小伙伴围成一个三角形，互相拉着手。

每个负载的一端与另一个负载的一端相连，形成一个封闭的三角形，然后三个角分别接到三相电源上。

三角形连接的时候，电压会比较高，电流也会大一些。

所以在一些工业设备中，比如大型的电动机，就经常会用到这种连接方式，能提供更强的动力呢！怎么样，小伙伴们，这两种连接方式是不是还挺有趣的？不管是星形还是三角形，它们都在三相电路中发挥着重要的作用哟！稿子二嗨嗨！今天咱们来唠唠三相电路负载的两种连接方式。

呢，是星形连接。

想象一下哈，三个负载就像三个乖宝宝，手牵手站成一排，然后把中间牵手的地方连起来，这就是星形连接啦。

这种连接的时候，每个负载所承受的电压是电源电压的根号三分之一哟，是不是听起来有点晕？简单说就是电压相对小一点，所以对负载的要求也就没那么高啦。

而且呀，星形连接在平衡负载的情况下，中性线里是没有电流通过的，是不是很神奇？三角形连接时，负载两端的电压就是电源的线电压，电压高，电流也就大。

一般那些需要大力气干活的设备，像是工厂里的大机器，就会用这种连接方式，能让它们更有劲儿地工作。

呢，星形连接温柔一些，三角形连接猛一些。

不管是哪种，都是为了让电路能更好地为我们服务哟！大家明白了不？。

一、概述三相电路是工业中常见的一种电路连接方式，在电力系统中起着重要作用。

在三相电路中，星形连接和三角形连接是两种常见的连接方式。

本文将重点介绍三相电路星形连接和三角形连接的相关公式。

二、三相电路星形连接1.1 相关公式在三相电路中，星形连接是指三个负载分别连接到三相电源的三个输出端点上。

星形连接的电压和电流之间的关系满足以下公式：U = √3 * Uph；I = Iph；其中U表示线电压，Uph表示相电压，I表示线电流，Iph表示相电流。

公式中√3表示3的平方根，即1.732。

1.2 特点分析三相电路星形连接的特点在于其线电压是相电压的√3倍，而线电流等于相电流。

这种连接方式适用于负载较大、分布比较均匀的场合。

在实际应用中，需要根据具体情况选择合适的电路连接方式。

三、三相电路三角形连接2.1 相关公式在三相电路中，三角形连接是指三个负载分别连接到三相电源的相间端点上。

三角形连接的电压和电流之间的关系满足以下公式：U = Uph；I = √3 * Iph；其中U表示线电压，Uph表示相电压，I表示线电流，Iph表示相电流。

公式中√3表示3的平方根，即1.732。

2.2 特点分析三相电路三角形连接的特点在于其线电流是相电流的√3倍，而线电压等于相电压。

这种连接方式适用于负载较小、分布比较杂乱的场合。

在实际应用中，需要根据具体情况选择合适的电路连接方式。

四、总结通过以上介绍，我们可以看到三相电路中星形连接和三角形连接分别适用于不同的工业场合。

通过合理选择电路连接方式，可以更好地满足工业生产的需求。

在实际应用中，需要对负载特性、线路布局等方面进行综合考虑，选取最合适的电路连接方式，以确保电力系统的稳定运行。

五、结语本文介绍了三相电路星形连接和三角形连接的相关公式和特点，希望能为读者对三相电路的理解和应用提供一些参考。

在工业生产中，电力系统是至关重要的，合理选取电路连接方式有助于提高生产效率、降低能源消耗，为工业生产的发展做出贡献。

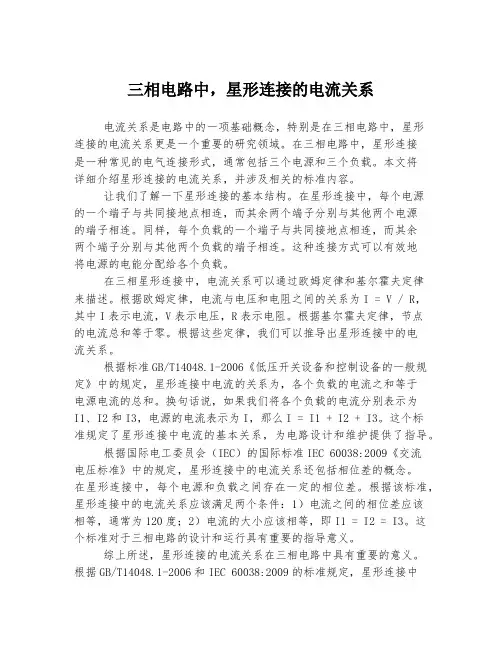

三相电路中，星形连接的电流关系电流关系是电路中的一项基础概念，特别是在三相电路中，星形连接的电流关系更是一个重要的研究领域。

在三相电路中，星形连接是一种常见的电气连接形式，通常包括三个电源和三个负载。

本文将详细介绍星形连接的电流关系，并涉及相关的标准内容。

让我们了解一下星形连接的基本结构。

在星形连接中，每个电源的一个端子与共同接地点相连，而其余两个端子分别与其他两个电源的端子相连。

同样，每个负载的一个端子与共同接地点相连，而其余两个端子分别与其他两个负载的端子相连。

这种连接方式可以有效地将电源的电能分配给各个负载。

在三相星形连接中，电流关系可以通过欧姆定律和基尔霍夫定律来描述。

根据欧姆定律，电流与电压和电阻之间的关系为I = V / R，其中I表示电流，V表示电压，R表示电阻。

根据基尔霍夫定律，节点的电流总和等于零。

根据这些定律，我们可以推导出星形连接中的电流关系。

根据标准GB/T14048.1-2006《低压开关设备和控制设备的一般规定》中的规定，星形连接中电流的关系为，各个负载的电流之和等于电源电流的总和。

换句话说，如果我们将各个负载的电流分别表示为I1、I2和I3，电源的电流表示为I，那么I = I1 + I2 + I3。

这个标准规定了星形连接中电流的基本关系，为电路设计和维护提供了指导。

根据国际电工委员会（IEC）的国际标准IEC 60038:2009《交流电压标准》中的规定，星形连接中的电流关系还包括相位差的概念。

在星形连接中，每个电源和负载之间存在一定的相位差。

根据该标准，星形连接中的电流关系应该满足两个条件：1）电流之间的相位差应该相等，通常为120度；2）电流的大小应该相等，即I1 = I2 = I3。

这个标准对于三相电路的设计和运行具有重要的指导意义。

综上所述，星形连接的电流关系在三相电路中具有重要的意义。

根据GB/T14048.1-2006和IEC 60038:2009的标准规定，星形连接中的电流关系可以描述为各个负载的电流之和等于电源电流的总和，并且负载之间存在相位差。

一、概述交流电路实验箱是根据“电工基础”“电路原理”“电路分析”等课程所开发设计的强电类典型实验项目而设计的。

版面设有Y型和△型变换的三相灯组负载，日光灯实验组件，多绕组变压器，单相铁芯变压器，电流互感器，R L C元件组，三相电源，交流电压表，交流电流表，秒表等仪器仪表于一体。

设计合理紧凑、美观，操作使用方便。

二、主要技术性能1、输入电源：三相四线制，AC380V±10%，50H，180V A。

2、交流电压表：输入：AC 0--450V交流电流表：输入：AC 0--2A秒表：0--99s3、使用环境条件：温度-10℃-40℃湿度≤80％（40℃）4、实验箱外型尺寸：520mm×340mm×170mm三、实验注意事项1、根据不同的连接方法选择合适的电源（AC220V或AC380V）。

2、实验时，若发现异常现象，应立即关断电源查找原因，排除故障，切记不允许在通电的情况下查找原因。

3、实验过程中如果需要更改接线时，必须切断电源后才能拆接线，以免触电。

4、实验完毕，必须先关掉电源，拔出电源插头，并将仪器设备工具导线等按规定整理好。

四、实验项目实验一、用三表法测量交流电路等效应参数 (3)实验二、日光灯电路实验、改善功率因素实验 (7)实验三、单相铁心变压器特性测试 (10)实验四、电流互感器实验 (12)实验五、变压器同名端判断 (14)实验六、R、L、C元器件特性及参数测试 (16)实验七、三相交流电路电压、电流的测量 (20)实验八、三相交流电路功率的测量 (23)实验九、功率因数及相序的测量 (27)实验十、单相电度表实验 (30)实验一、用三表法测量交流电路等效应参数一、实验目的1、学会用交流电压表、交流电流表和功率表测量元件交流等效参数的方法。

2、学会功率表的接法和使用。

二、原理说明1、正弦交流激励下的元件值和阻抗值，可以用交流电压表、交流电流表及功率表，分别测量出元件两端的电压U ，流过该元件的电流I 和它所消耗的功率P ，然后通过计算得到所求的各值，用交流电压表、交流电流表、功率表测量电路元件参数的方法称为三表法，是用以测量交流电路参数的基本方法。

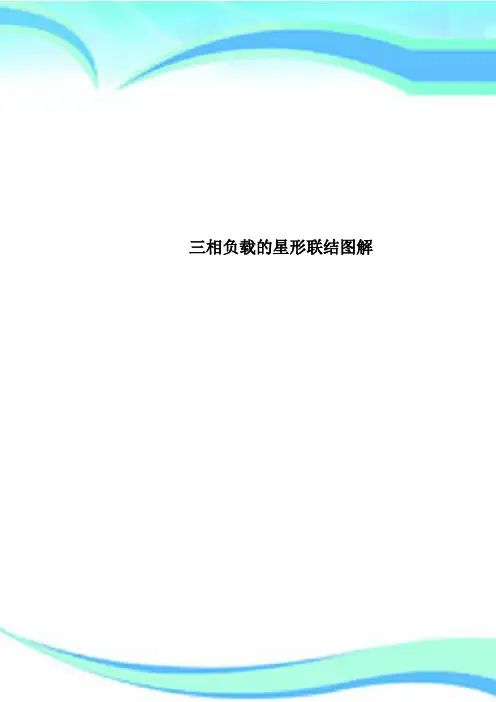

三相负载的星形联结图解
————————————————————————————————作者：————————————————————————————————日期：
三相负载的星形联结图解
三相负载的星形联结如图：
该接法有三根火线和一根零线，叫做三相四线制电路，在这种电路中三相电源也是必须是Y形接法，所以又叫做Y－Y接法的三相电路。

显然不管负载是否对称(相等)，电路
中的线电压UL都等于负载相电压UYP的倍，即
UL = UYP
负载的相电流IYP等于线电流IYL，即
IYL = IYP
当三相负载对称时，即各相负载完全相同，相电流和线电流也一定对称(称为Y－Y形对称三相电路)。

即各相电流(或各线电流)振幅相等、频率相同、相位彼此相差120，并且中线电流为零。

所以中线可以去掉，即形成三相三线制电路，也就是说对于对称负载来说，不必关心电源的接法，只需关心负载的接法。

电工电子学实验报告姓名：________________________________年级：__________________________________学校：__________________________________时间：__________________________________20XX年XX月XX日指导老师：李教授N I =U I +V I +W I当三相电路对称时，线、相电压和线、相电流都对称，中线N I =U I +V I +W I = 0，中线可以省去，且应的相电压30º；（2）三角形连接的负载如图所示：其特点是：L U =P U ；四、实验内容及步骤1．本实验采用线电压为220V的三相交流电源。

测量该电源的线电压和相电压，并记录之。

2．星形对称有中线：按下图接线，每相开3盏灯。

测各线电压、各相电压、各相电流，记录于表中。

3．星形不对称有中线：各相灯数分别为1、2、3盏。

重复步骤2，观察灯泡亮度有无变化。

4．星形对称无中线：除去中线，每相开3盏灯，测各线电压、各相电压（每相负载上的电压）、各相电流'，记于表1中。

5．星形不对称无中线：各相灯数分别为1、2、3盏，重复步骤4，观察灯泡亮度有无变化，有何规律。

测量项目工作状态线电压/V 相电压/V 电流/AU AB U BC U CA U AO'U BO'U CO'I A I B I C I O对称负载有中线无中线不对称负载有中线无中线星形接法数据表五、实验数据及分析测量项目工作状态线电压/V 相电压/V 电流/AU AB U BC U CA U AO'U BO'U CO'I A I B I C I O对称负载有中线无中线不对称负载有中线无中线星形接法数据。

三相负载星形连接电路分析三相负载星形连接电路是由三个负载元件（电阻、电感、电容等）和三根相互平衡的导线组成。

在星形连接电路中，每个负载元件连接在一个相线上，而三个相线的交点称为中性线（Neutral Line）。

三相负载星形连接电路的主要优点是三相电流的平衡性，可以实现更高的功率传输效率。

在分析三相负载星形连接电路之前，我们首先需要了解三相电源的特点。

三相电源是由三个相位差为120度的交流电压组成的，分别称为A相、B相和C相。

这些相电压的大小和相位差是固定的，如220V/380V或230V/400V。

为了分析三相负载星形连接电路，我们需要计算各个负载元件的电流，以及系统中的总电流和总功率。

下面是一种常见的分析方法：1.计算各个负载元件的电流：首先我们需要计算每个负载元件所连接的相电压和负载元件的阻抗。

根据欧姆定律，我们可以将负载元件的阻抗除以相电压，得到负载元件的电流。

例如，如果一个负载元件的阻抗为Z，而相电压为V，则该负载元件的电流为I=V/Z。

2.计算系统中的总电流：系统中的总电流是所有负载元件电流的代数和。

例如，如果负载元件1的电流为I1，负载元件2的电流为I2，负载元件3的电流为I3，则系统中的总电流为I总=I1+I2+I33.计算系统中的总功率：系统中的总功率可以通过三相电压和总电流的乘积来计算。

例如，如果三相电压为V相，总电流为I总，则系统中的总功率为P=√3*V相*I总。

当我们分析了三相负载星形连接电路的电流和功率后，我们还可以计算其他相关的参数，例如线电压、负载功率因数和功率误差等。

线电压可以通过相电压乘以√3来计算。

例如，如果相电压为V相，则线电压为V线=√3*V相。

负载功率因数是用来衡量电路中有功功率和视在功率之间的比例，可以通过有功功率与视在功率的比值来计算。

例如，如果有功功率为P有功，视在功率为P视在，则负载功率因数为功率因数=P有功/P视在。

功率误差是表示三相负载星形连接电路中实际消耗的功率与电源提供的理论功率之间的差异。

三相负载的星形联接三相负载的连接方法也有两种——星形联接和三角形联接，首先分析三相负载星形联接系统。

三相负载星形联接的电路图如5-8图所示。

三相负载为ZU、ZV和ZW，三相负载的一端连在一起接至电源的中线，另一端分别连接至电源的相线U、V、W。

由电路图可以清晰的看到，每相负载的电压就是电源的相电压，即：ZU的电压为，ZV的电压为，ZW的电压为。

因此有依据基尔霍夫电流定理，中线电流为在三相电路中电流分为线电流和相电流。

流过相线的电流称线电流，图5-8 电路中的、、分别为流过相线U、V、W的电流，是线电流。

线电流的有效值用Il表示。

流过负载的电流称相电流，图5-8电路中的、、分别为流过负载ZU、ZV、ZW的电流，是相电流，相电流的有效值用Ip表示。

在三相负载星形联接的电路中明显有：= ，=，=即对每相都有：5．2．1对称三相负载电路在三相电路中，假如三相负载的阻抗相等，则称为对称三相负载。

由对称三相电源和对称三相负载组成的三相电路称为对称三相电路。

由于三相电路是正弦电流电路的一种特别类型，因而正弦电路的分析方法对三相电路完全适合，而对于对称三相电路，由于对称性而引起一些特别规律，利用它可以化简运算。

设对称三相负载并假设三相电源为则：其中、、为大小相等，相位上相互差120°，三相对称量，其相量图如图5-10所示。

因此中线电流为中线电流为零，即中线无电流通过，此时中线可以不要，此时可得到如图5-9电路，这就是三相三线制电路，这个电路工作状况与有中线状况完全相同，因此电路的分析计算方法也与有中线状况完全相同。

要特殊留意的是，三相负载星形联接采纳三相三线制供电的前提是三相负载必需对称。

工业生产中大量使用的三相电动机的三个绕组采纳星形连接时就是一种对称三相负载，因而经常使用三相三线制供电。

例对称三相四线制的线电压为380V，每相负载阻抗为Z=10∠53.1°Ω，负载为星形联接，求各相的相电流。

实验五、三相负载星形连接电路的研究一、实验目的：1、掌握三相负载星形连接的接线方法；2、学会用万用表测量三相四线制供电中三相负载的线电压U L及相电压U P；3、研究零线（中线）在三相负载星形连接中的作用。

二、实验器材：1、万用表（MF-47型）1个2、实验板1块三、实验内容：（一）三相负载星形连接电路线电压U L及相电压U P的测量；1、按图接线，并经老师检查无误后方可送电；2、合上开关K1，并开启三相负载使九灯全亮；3、将万用表开关调至交流电压档500V量程位置；4、用万用表测三相电压U AB、U BC、U CA，填于表（5-1）中，再测相电压U AO、U BO、U CO填于表（5-1）中，并关掉开关K.（二）零线作用的研究1、保持零线（中线）接通，合上开关K1，使A相亮一灯，B相亮二灯，C相亮灯全亮。

用万用表测U AB、U BC、U CA，U AO、U BO、U CO。

并观察三相灯泡亮度是否一样，将结果记录于表（5-1）中。

2、先断开关K1，再将零线拆掉，使三相负载A相亮一灯，B相亮二灯，C相亮三灯，再用万用表测U AB、U BC、U CA，U AO、U BO、U CO。

并观察三相灯泡亮度是否一样，将结果记录于表（5-1）中。

四、实验电路接线图：六、实验注意事项：1、本实验电源电压为380V/220V三相四线系统，电压高，有触电危险，故学生实验操作时应特别小心，以防触电事故发生；2、接线完毕后，各组须报告指导老师检查无误后方可送电；3、正确使用万用表，以防烧表事故发生。

七、实验思考题回答：1、根据实验结果，说明对称负载星形连接电路的电压特点是什么？2、根据实验结果及观察到的灯泡亮度变化，说明零线（中线）在不对称负载星形连接电路中的作用。

星形接法ACB N ZZZ三角形接法AC B ZZ Z•••负载也有两种接法:负载星形联接的三相负载1、负载对称的星形（Y 形）联接负载对称是指三相负载的复阻抗相等。

Z A Z BZ CN’+-ABCN A U BU C U Z NAI CI BI NI 三相四线制供电对称三相电源火线零线Y 形联接电路的特点是：1）、各负载所受电压是电源相电压。

相电流(负载上的电流)：CNBN AN I I I 、、A C BN Z AZ CZ BANu BNu CNu Ai C i Bi ANi CNi BNi 线电流(火线上的电流)：CB A I I I 、、线电流等于相电流中线电流等于零，可以省去中线，成为Y 形联接的三相三线制电路。

三相三线制电路在实际应用中极为广泛。

如：三相电动机，其内部电路是对称的，所以可以不连接中线。

ZZZN’+-ABCNA U BU CU AB U BC U CAU 对称三相电路的计算可以利用电压电流的对称性，只计算其中一相（如A 相），另外两相直接从对称性推出。

例2、负载不对称Y 形联接1）、有中线时负载不对称时，负载各相电流是不对称的，中线电流也不为零。

电流的计算应按单相电路的计算方法分别对每一相进行计算。

Z a Z bZ cN’+-ABCNAU BU CU Z NAI CI BI NI照明电路的一般画法零线上不能加刀闸和保险A B CN. . .. . .. . .一层二层三层讨论照明电路能否采用三相三线制供电方式？ACB ...一层楼二层楼三层楼N不加零线会不会出现问题?设线电压为380V 。

A 相断开后，B 、C 两相串连，电压U BC （380V ）加在B 、C 负载上。

如果两相负载对称，则每相负载上的电压为190V 。

问题1：若一楼全部断开，二、三楼仍然接通,情况如何?ACB ...一层楼二层楼三层楼分析：结果二、三楼电灯全部变暗，不能正常工作。

关于零线的结论负载不对称而又没有中线时，负载上可能得到大小不等的电压，有的超过用电设备的额定电压，有的达不到额定电压，都不能正常工作。

三相对称负载星形连接电压特点嘿，朋友，今天咱们来聊聊三相对称负载星形连接电压的特点吧。

我啊，对这个可是有不少自己的感悟呢。

你看啊，在三相对称负载作星形连接的时候，线电压和相电压之间的关系可特别有意思。

我就感觉这像一种很奇妙的合作关系。

我记得我刚开始接触这个的时候，心里就想，这线电压到底是怎么和相电压相互影响的呢？后来我就一点点去研究，发现线电压的有效值是相电压有效值的根号3倍呢。

这就好比一个团队里，不同成员之间有不同的力量配比。

线电压就像是团队中一种整合后的强大力量，而相电压则是每个个体所具有的力量。

我在实际工作中遇到过这样的情况，当时我们在处理一个电路相关的项目，这个三相对称负载星形连接的电压情况就很关键。

我就跟同事说：“你看啊，这相电压就像每个小单元的能量，线电压把它们整合起来后就变得更强大了。

”同事也很认同我的想法。

而且啊，我发现相电压和线电压在相位上也有特点。

相电压之间的相位差是120度，线电压之间的相位差也是120度。

这就像是一种和谐的节奏，每个部分都按照自己的节奏在运转，但是又相互配合得很好。

在这种连接方式下，还有中性点的概念。

我当时就在想，这个中性点就像是整个电路的一个稳定核心。

如果中性点接地良好，那么整个电路的稳定性就会大大提高。

我就跟我的师傅说：“师傅，这个中性点就像房子的地基一样重要呢。

”师傅笑了笑说：“是啊，它是整个电路电压稳定的一个关键因素。

”从我的生活和工作经验来看，理解三相对称负载星形连接电压的这些特点，就像是理解一个复杂机器的运行原理一样。

只有把这些关系都弄清楚了，我们才能更好地去设计电路、处理电路故障等。

我常常在心里默默回顾这些特点，感觉就像在回顾一个老朋友的特点一样，熟悉又亲切。

这三相对称负载星形连接电压的特点，已经深深地印在我的脑海里，也成为我工作和学习中的一个重要知识宝藏呢。
