信号与系统实验指导书《信号与系统》精品课程建设组适用专业：电子信息工程、电子信息科学与技术目录实验一滤波器 (2)实验二一阶电路的瞬态响应 (6)实验三一阶电路的零输入响应、零状态响应及完全响应 (11)实验四二阶电路的瞬态响应 (13)实验五二阶网络函数的模拟 (16)实验六方波信号的分解 (19)实验七方波信号的合成 (22)实验八抽样定理 (24)综合设计实验信号在线性时不变系统中的输入输出方法 (28)实验一 滤波器一 实验目的1 了解无源和有源滤波器的种类、基本结构及其特性；2 对比并研究无源滤波器和有源滤波器的滤波特性； 二 原理说明1．滤波器的作用是对输入信号的频率具有选择性。
滤波器的种类很多，但总的来说，可分为两大类，即经典滤波器和现代滤波器。
经典滤波器可分为四种，即低通（LP ）、高通（HP ）、带通（BF ）、带阻（BS ）滤波器。
图1-1分别给出了四种滤波器的理想幅频响应。
图1-1 四种滤波器的理想幅频特性2 滤波器可认为是一个二端网络，可用图1-2的模型来描述。
其幅频特性和相频特性可由下式反映： . .H (j ω) =U2/U1=A(ω)∠θ(ω)H (j ω)为网络函数,又称为传递函数。
三 预习练习1预习滤波器的有关内容和原理；2 预习运算放大器的相关知识及用运算放大器构成滤波器的方法；3 推导各类滤波器的网络函数。
（b ）高通滤波器(c) 带通滤波器(a) 低通滤波器0 fc f(d) 带阻滤波器0 fcl f0 fch f图1-2 滤波器四实验步骤及内容1 用实验导线按图1-3构造滤波器：(a) 无源低通滤波器 (b) 有源低通滤波器(c) 无源高通滤波器 (d) 有源高通滤波器(e) 无源带通滤波器 (f) 有源带通滤波器（g）无源带阻滤波器（h）有源带阻滤波器图1-3 各种滤波器的实验电路图2 测试各无源和有源滤波器的幅频特性：例1：测试RC无源低通滤波器的幅频特性。

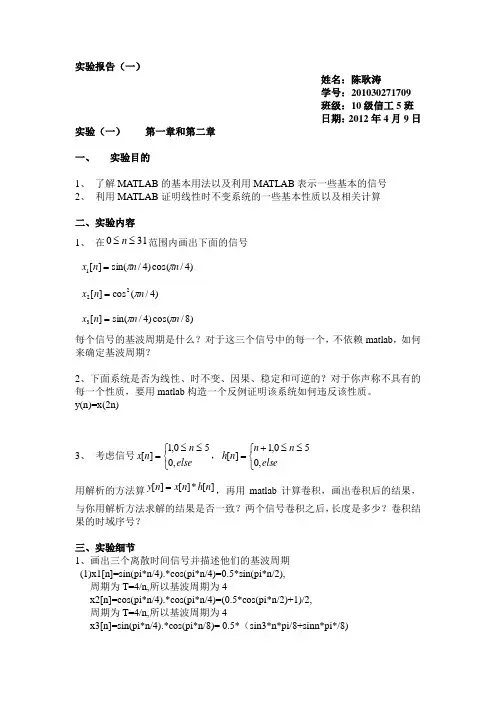

实验报告（一）姓名：陈耿涛学号：201030271709 班级：10级信工5班 日期：2012年4月9日 实验（一） 第一章和第二章一、 实验目的1、 了解MATLAB 的基本用法以及利用MATLAB 表示一些基本的信号2、 利用MATLAB 证明线性时不变系统的一些基本性质以及相关计算二、实验内容1、 在310≤≤n 范围内画出下面的信号)4/cos()4/sin(][1n n n x ππ=)4/(cos ][22n n x π=)8/cos()4/sin(][3n n n x ππ=每个信号的基波周期是什么？对于这三个信号中的每一个，不依赖matlab ，如何来确定基波周期？2、下面系统是否为线性、时不变、因果、稳定和可逆的？对于你声称不具有的每一个性质，要用matlab 构造一个反例证明该系统如何违反该性质。
y(n)=x(2n)3、 考虑信号⎩⎨⎧≤≤=else n n x ,050,1][，⎩⎨⎧≤≤+=else n n n h ,050,1][用解析的方法算][*][][n h n x n y =，再用matlab 计算卷积，画出卷积后的结果，与你用解析方法求解的结果是否一致？两个信号卷积之后，长度是多少？卷积结果的时域序号？三、实验细节1、画出三个离散时间信号并描述他们的基波周期(1)x1[n]=sin(pi*n/4).*cos(pi*n/4)=0.5*sin(pi*n/2),周期为T=4/n,所以基波周期为4x2[n]=cos(pi*n/4).*cos(pi*n/4)=(0.5*cos(pi*n/2)+1)/2,周期为T=4/n,所以基波周期为4x3[n]=sin(pi*n/4).*cos(pi*n/8)= 0.5*（sin3*n*pi/8+sinn*pi*/8)经过理论推导，其基波周期为16(2) M文件为：x=0:1:31;m=sin(x*pi/4);n=cos(x*pi/4);subplot(3,1,1)stem(x,(m.*n));axis([0 31 -1 1])subplot(3,1,2)stem(x,(n.*n))axis([0 31 -0.5 1.5])subplot(3,1,3)stem(x,(m.*(cos(x*pi/8))))axis([0 31 -1 1])(3) 图形(4) 从图形可以看出三个离散时间信号的基波周期分别为4、4、16，与理论计算的结果相吻合。
本科实验报告课程名称：信号与系统实验项目：抽样定理实验地点：北区博学楼机房专业班级：电信1201 学号: ******** 学生姓名：指导教师：***一、实验目的：1、了解电信号的采样方法与过程以及信号恢复的方法。
2、验证抽样定理，加深对抽样定理的认识和理解。
二、原理说明：离散时间信号可以从离散信号源获得，也可以从连续时间信号经抽样而获得。
抽样信号fs（t）可以看成是连续信号f（t）和一组开关函数s（t）的乘积。
即：fs（t）=f（t）×s（t）对抽样信号进行傅里叶分析可知，抽样信号的频谱包含了原连续信号以及无限个经过平移的原信号频谱。
平移后的频率等于抽样频率fs及其各次谐波频率2fs、3fs、4fs、5fs......。
正如测得了足够的实验数据以后，我们可以在坐标纸上把一系列数据点连接起来，得到一条光滑的曲线一样，抽样信号在一定条件下也可以恢复为原信号。
只要用一个截止频率等于原信号频谱中最高频率fmax的低通滤波器，滤除高频分量，经滤波后得到的信号包含了原信号频谱的全部内容，故在低通滤波器的输出可以得到恢复后的原信号。
但原信号得以恢复的条件是fs>2B，其中fs为抽样频率，B为原信号占有的频带宽度。
而fmin=2B为最低的抽样频率，又称为“奈奎斯特抽样率”。
当fs<2B 时，抽样信号的频谱会发生混叠，从发生混叠后的频谱中，我们无法用低通滤波器获得原信号频谱的全部内容。
在实际使用中，仅包含有限频谱的信号是极少的，因此即使fs=2B，恢复后的信号失真还是难免的。
为了实现对连续信号的抽样和抽样信号的复原，可用以下实验原理方案：图1-3 抽样定理实验方框图三、实验内容及步骤：1、方波信号的抽样与恢复。
1）观察方波信号的抽样。
调节函数信号发生器，使其输出频率分别为1KHZ、3KHZ，s（t）的频率分别置3.9KHz、15.6KHz、62.5KHz，观察抽样后的波形，并记录之。
方波原始图62.5KHz的抽样图2）观察恢复后的波形。
信号与系统实验指导书赵欣、王鹏信息与电气工程学院2006.6.26前言“信号与系统”是无线电技术、自动控制、生物医学电子工程、信号图象处理、空间技术等专业的一门重要的专业基础课，也是国内各院校相应专业的主干课程。
当前，科学技术的发展趋势既高度综合又高度分化，这要求高等院校培养的大学生，既要有坚实的理论基础，又要有严格的工程技术训练，不断提高实验研究能力、分析计算能力、总结归纳能力和解决各种实际问题的能力。
21世纪要求培养“创造型、开发型、应用型”人才，即要求培养智力高、能力强、素质好的人才。
由于该课程核心的基本概念、基本理论和分析方法都非常重要，而且系统性、理论性很强，为此在学习本课程时，开设必要的实验，对学生加深理解、深入掌握基本理论和分析方法，培养学生分析问题和解决问题的能力，以及使抽象的概念和理论形象化、具体化，对增强学习的兴趣有极大的好处，做好本课程的实验，是学好本课程的重要教学辅助环节。
在做完每个实验后，请务必写出详细的实验报告，包括实验方法、实验过程与结果、心得和体会等。
目录实验一无源和有源滤波器 (1)实验二方波信号的分解 (6)实验三用同时分析法观测方波信号的频谱 (8)实验四二阶网络状态轨迹的显示 (10)实验五二阶网络函数的模拟 (14)实验六抽样定理 (18)附录 (22)实验一无源和有源滤波器一、实验目的1、了解RC无源和有源滤波器的种类、基本结构及其特性。
2、对比研究无源和有源滤波器的滤波特性。
3、学会列写无源和有源滤波器网络函数的方法。
二、基本原理1、滤波器是对输入信号的频率具有选择性的一个二端口网络，它允许某些频率(通常是某个频带范围)的信号通过，而其它频率的信号受到衰减或抑制，这些网络可以是由RLC元件或RC元件构成的无源滤波器，也可以是由RC元件和有源器件构成的有源滤波器。
2、根据幅频特性所表示的通过或阻止信号频率范围的不同，滤波器可分为低通滤波器(LPF)、高通滤波器(HPF)、带通滤波器(BPF)和带阻滤波器(BEF)四种。
