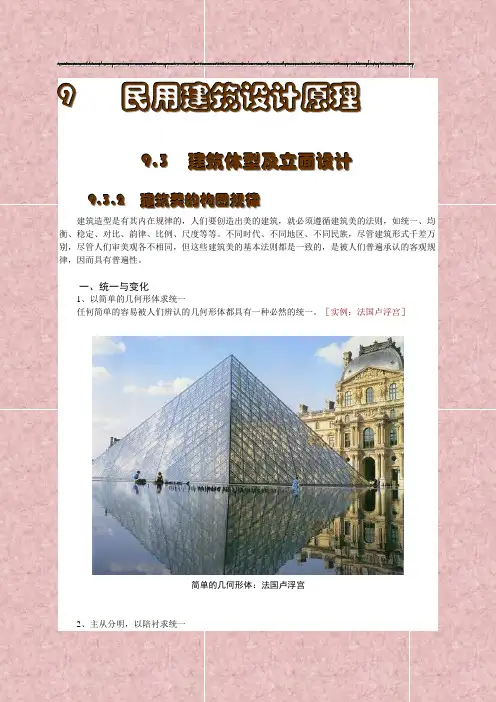

9 民用建筑设计原理9.3 建筑体型及立面设计99..33..22 建建筑筑美美的的构构图图规规律律建筑造型是有其内在规律的,人们要创造出美的建筑,就必须遵循建筑美的法则,如统一、均衡、稳定、对比、韵律、比例、尺度等等。
不同时代、不同地区、不同民族,尽管建筑形式千差万别,尽管人们审美观各不相同,但这些建筑美的基本法则都是一致的,是被人们普遍承认的客观规律,因而具有普遍性。
一、统一与变化1、以简单的几何形体求统一任何简单的容易被人们辨认的几何形体都具有一种必然的统一。
[实例:法国卢浮宫]简单的几何形体:法国卢浮宫2、主从分明,以陪衬求统一复杂体量的建筑根据功能的要求常包括有主要部分和从属部分,如果不加以区别对待,则建筑必然显得平淡、松散,缺乏统一性。
在外形设计中,恰当地处理好主要与从属、重点与一般的关系,使建筑形成主从分明,以次衬主,就可以加强建筑的表现力,取得完整统一的效果。
[实例:凉山州中级人民法院]主从分明,以陪衬求统一:凉山州中级人民法院二、均衡与稳定一幢建筑物由于各体量的大小、高低、材料的质感、色彩的深浅、虚实变化不同,常表现出不同的轻重感。
一般说来,体量大的、实体的、材料粗糙及色彩暗的,感觉上要重些;体量小的、通透的、材料光洁和色彩明快的,感觉上要轻一些。
研究均衡与稳定,就是要使建筑形象显得安定、平稳。
1、均衡:主要是研究建筑物各部分前后左右的轻重关系。
在建筑构图中,均衡与力学的杠杆原理是有联系的。
[如下图均衡的力学原理所示]:支点表示均衡中心,根据均衡中心的位置不同,又可分为对称的均衡与不对称的均衡。
均衡的力学原理(a)绝对对称均衡;(b)基本对称均衡;(c)不对称均衡对称的建筑是绝对均衡的,以中轴线为中心并加以重点强调,两侧对称容易取得完整统一的效果,给人以端庄、雄伟、严肃的感觉,常用于纪念性建筑或者其它需要表现庄严、隆重的公共建筑。
[实例:凉山州公安局指挥中心大楼]对称均衡:凉山州公安局指挥中心大楼不对称均衡是将均衡中心(视觉上最突出的主要出人口)偏于建筑的一侧,利用不同体量、材质、色彩、虚实变化等的平衡达到不对称均衡的目的。
《房屋建筑学》第1章绪论第3章建筑总平面设计第4章建筑平面设计第5章建筑剖面设计第6章建筑体型和立面设计第7章单层工业建筑设计第8章多层工业建筑设计第9章结构与建筑的关系第1章绪论一、单项选择题1、下面全属于建筑物的是()。
A. 住宅、电塔B. 学校、堤坝C. 工厂、商场D. 烟囱、水塔2、普通建筑物和构筑物的设计使用年限( )。
A. 100年B. 50年C. 25年D. 70年3、建筑高度大于多少米的民用建筑为超高层建筑?()A. 24mB. 50mC. 100mD. 120m4、普通建筑耐火等级为一级的承重墙燃烧性能和耐火极限应满足()。
A.难燃烧体,3.0hB. 非燃烧体,2.0hC.难燃烧体,4.0hD. 非燃烧体,3.0h5、如右图所示,该图为风向频率玫瑰图,表示全年主导风向为()。
A. 西北风B. 南北风C. 西南风D. 东北风二、多项选择题1、我国的建筑方针是全面贯彻()方针。
A. 适用B. 安全C. 经济D. 美观2、下列属于建筑设计程序的是()。
A. 初步设计B. 施工图设计C. 技术设计D. 结构设计3、下列数字符合建筑模数统一制要求的是()。
A. 1200mmB. 300mmC. 130mmD. 1560mm4、分模量的基数()A. M/5B. M/2C. M/3D. M/105、《高层民用建筑设计防火规范》中规定高层建筑的概念为()。
A.建筑高度超过24米的公共建筑B. 建筑高度超过100米的公共建筑C.8层以上的居住建筑(包括首层设置商业服务网点的住宅)D.10层和10层以上的居住建筑(包括首层设置商业服务网点的住宅)三、填空题1、从广义上讲,建筑是指与的总称。
2、建筑的基本要素有三个方面,即、和。
3、建筑物的耐火等级是由其组成构件的和来确定。
4、我国现行基本模数的数值,表示符号为。
5、建筑工程设计的内容包括:、、。
参考答案:【单选题】1-5 CBCDD 【多选题】1、ABCD 2、ABC 3、AB 4、ABD 5、AD 【填空题】1、建筑物、构筑物2、建筑功能、建筑技术、建筑形象3、燃烧性能、耐火极限4、100mm、M5、建筑设计、结构设计、设备设计第3章建筑总平面设计一、单项选择题1、规划对用地范围的控制多是由建筑()与道路()共同来完成的.A. 红线,蓝线B. 蓝线,绿线C. 红线,红线D. 蓝线,蓝线2、当基地坡度大于(),房屋平行于等高线布置对朝向不利时常采用垂直或斜交于等高线的布置方式.A. 15%B. 17%C. 20%D. 25%3、在建筑总平面图设计中应根据()的性质和要求进行绿化设计.A. 建筑B. 建筑群C. 人口D. 交通4、()是场地中活动载体的功能的体现.A. 建筑B. 绿地C. 设施D. 道路5、建筑群体在场地中的布局以()为核心,建筑围合空间.A. 空间B. 地形C. 建筑D. 环境二、多项选择题1、建筑周围的自然环境,主要包括()。
建筑外立面设计的造型手法及设计原则建筑外立面设计的造型手法加法——将基本的几何形体进行各种组合,从而产生抽象而又丰富的立面形式。
(图一)(图一)减法——将基本的几何形体,按照形式构成规律进行消减,对建筑进行切割,减去原形体中不足的地方,使之成为新的形态。
(图二)凹凸——使建筑产生虚实变化。
(图三)重复——将有个性的单体更加突出。
穿插——是一种相交的形态,将面与体相交、体与体的穿插相交,也可以是虚实两部分的穿插,构成新的形态旋转——将一个或几个部分围绕一个中心运动的概念性过程,改变形式空间的方向,以适应不同的环境对应关系。
(图四)(图四)断裂——有意识的将形态进行断裂破坏,激发观者的艺术参与性.可以突破过分的完整形态的封闭和沉闷。
(图五)(图五)拉伸——可以使建筑的某一部分成为重点突出.(图六)(图六)错位——移动的方向保持不变.(图七)(图七)仿生——不是简单的模仿动物\植物,而是吸收他们生长的机理及自然生态的规律,结合建筑自身的特点进行一种新的创作方法.其中包括:形态仿生,结构放生,功能仿生材料仿生。
(图八)(图八)建筑外立面设计的原则1.时代性原则:立足于时代又要超越时尚,把握时代的根基----- 经典与传统首先,要立足于时代,既要从时尚中寻求灵感,又要超越时尚把握住内在的本质。
一方面是对经典永恒价值有选择的借鉴,另一方面是对传统内在精神有目的的传承。
因为,经典和传统积淀了很多真正反映生活方式、思想观念、技术条件、文化价值、气候条件等有价值的原则和经验,其中对当代有现实意义的基因就会显现出来,并长久的发挥作用。
2.地域性原则:一个民族或地域的建筑特色,来源于本国本区域建设资源的最佳利用。
(广义讲包括自然资源和人文资源)体现地域特色和文化,使人们在精神上有归属感。
自然资源,如地形、光线、风和气候等;人文资源,如种族、身份、历史、风俗,以及构造方法等。
建筑立面装饰应该在尊重地方自然资源预人文资源的基础上进行设计,才能体现地域特色、文化,使人们在情感上得到一种认同和归属。
