房屋建筑测量施工方案范文（通用5篇）一、工程概况本工程为XX县环城西路公路(拓宽)，起讫里程K0+000——K3+624，全长3426km。
起点位于XX县便江大桥(三大桥)，由北往南依次与在建的龙山北路、已建永康路相连，呈近南北走向，XX县环城西路K0+000+426(拓宽)具体尺寸布置为：6.50m人行道+8.0m辅助车道+3.0m机非隔离带+15.0m主车道+3.0m机非隔离带+8.0m辅助车道+6.50m人行道环城西路为城市次干道，设计车速40km/n设计路宽为15.0m，主车道已修好。
二、施工测量技术措施1、做好开工前的测量交底工程开工前，应在全面熟悉设计文件的基础上，由勘测设计单位进行现场测量交底，按设计图认清现场水准基点、导线桩、交点桩等，做好桩位交接记录，对位于施工范围内的测量标志，必须采取妥善保护措施。
关于测量交底方面，需要强调的是桩位的保护，即在设计单位交桩以后，应及时采用砌砖墩或浇筑水泥墩等方法予以保护，以免丢失。
2、中线复测和边线放样中线测量是在定线测量的基础上，将道路中线的平面位置在地面上详细地标示出来。
它与定线测量的区别在于：定线测量中，只是将道路交点和直线段的必要转点标示出来，而在中线测量中，要根据交点和转点用一系列的木桩将道路的直线段和曲线段在地面上详细标定出来。
定线测量一般由勘测设计单位实施，然后把有关桩位和测量成果交与施工方，由施工单位进行中线及施工测量。
路基开工前应全面恢复中线，根据恢复的路线中桩和有关规定钉出路基边桩。
关于中线复测和边线放样，应注意做好以下几点;一是应注意各交点之间的距离、方向是否与图纸相符;如一个工程项目有几个标段，应注意与相邻标段的中心是否闭合，中线测量应深入相邻标段50——100米;如果发现问题及时联系设计单位查明原因。
二是护桩的设置。
道路中线桩护桩的设置，是路基施工的重要依据，但是在施工中这些桩又容易被破坏，所以在路基施工过程中经常要进行中线桩的恢复和测设工作。
建筑工程测量方案一、引言建筑工程测量是工程建设的前期工作，确保施工的准确性和安全性。
本方案旨在对建筑工程测量的方法和步骤进行详细说明，确保测量工作的精确性和可靠性。
二、测量工具和设备1. 建筑测量仪器：包括全站仪、经纬仪、水平仪、钢尺等。
2. GPS（全球定位系统）设备：用于获取基准点的经纬度，提供坐标定位。
3. 数据处理设备：包括计算机、数据传输设备等。
三、测量方法1. 基准点的确定：a. 使用GPS设备获取已知的基准点经纬度信息。
b. 根据已知的基准点进行放样，确定新建建筑物的基准点。
2. 平面测量：a. 进行水平仪的精确定位，确定平面基准点。
b. 使用全站仪进行水平角和垂直角的测量，记录建筑物各部位的坐标信息。
c. 通过平差计算，得出建筑物平面图的数据结果。
3. 高程测量：a. 使用经纬仪确定高程基准点，以便测量建筑物各点的高差。
b. 使用全站仪进行高程角的测量，并记录各部位的高程数据。
c. 通过数据处理软件计算，得出建筑物高程图的数据结果。
4. 面积和体积测量：a. 使用全站仪或钢尺进行房屋的长度、宽度、高度等尺寸测量。
b. 根据测量结果计算建筑物的面积和体积。
五、精度控制1. 测量精度要求：根据具体的建筑工程要求，确定测量的精度要求。
2. 定期校验和校准测量设备，确保测量的准确性。
3. 在实际测量过程中，通过重复测量和多次检查，提高测量结果的可靠性。
六、安全措施1. 测量现场必须设置明显的警示标志，提醒他人注意安全。
2. 使用测量设备时，必须佩戴个人防护用品，如安全帽和防护眼镜。
3. 遵守测量操作规程，禁止违反规定进行高空作业或越过施工围栏。
七、数据处理与报告1. 将测量数据导入计算机，并进行数据处理与分析。
2. 根据测量结果生成建筑物平面图、高程图和其他相关图表。
3. 撰写测量报告，详细记录测量方法、数据处理过程和结果，提供给相关人员参考。
八、总结建筑工程测量是确保工程建设准确性和安全性的关键环节。
一、工程概况本工程为XX市某住宅小区房屋建筑工程，位于XX市XX区，占地面积约为20000平方米，总建筑面积约为100000平方米。
主要包括住宅楼、商业楼、地下车库等。
本工程测量施工方案旨在确保施工过程中的测量精度，保证工程质量。
二、施工测量技术措施1. 施工测量准备（1）熟悉设计图纸，了解工程结构、尺寸、施工要求等。
（2）准备测量仪器、工具、材料，确保测量设备性能良好。
（3）对施工人员进行测量技术培训，提高测量人员素质。
2. 施工测量实施（1）平面控制网测设根据设计图纸，采用导线测量法布设平面控制网，确保控制点精度。
控制网布设应遵循以下原则：1）精度要求：一级导线精度达到±0.5mm/km，二级导线精度达到±1.0mm/km。
2）布设密度：平面控制网应布设均匀，每1000平方米设置一个控制点。
3）点位选择：控制点应选择在基础稳定、便于观测的位置。
（2）高程控制网测设采用水准测量法建立高程控制网，确保高程精度。
高程控制网布设应遵循以下原则：1）精度要求：高程控制网精度达到±5mm。
2）布设密度：高程控制网应布设均匀，每1000平方米设置一个控制点。
3）点位选择：控制点应选择在基础稳定、便于观测的位置。
（3）施工放样根据平面控制网和高程控制网，进行施工放样。
放样时应注意以下几点：1）放样精度：平面放样精度达到±10mm，高程放样精度达到±5mm。
2）放样方法：采用全站仪、水准仪等测量仪器进行放样。
3）放样结果：放样完成后，对放样结果进行复测，确保精度。
（4）施工过程中的测量控制1）轴线控制：在施工过程中，定期对轴线进行复测，确保轴线偏差在允许范围内。
2）标高控制：在施工过程中，定期对标高进行复测，确保标高偏差在允许范围内。
3）沉降观测：对重要建筑物、构筑物进行沉降观测，确保安全。
三、施工测量质量控制1. 施工测量过程应严格按照规范、规程执行，确保测量精度。

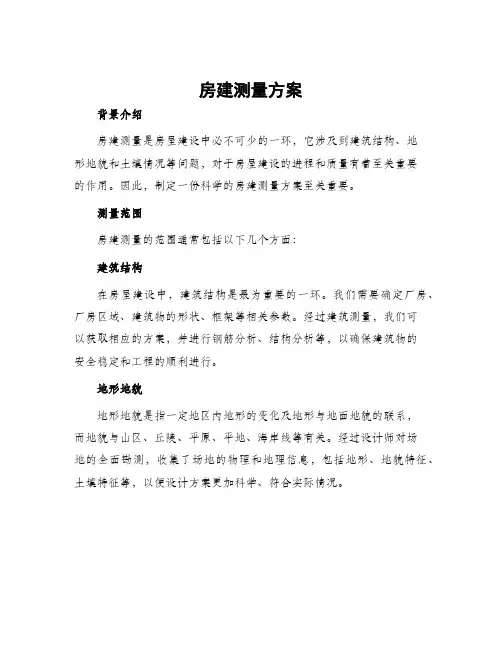

房建测量方案背景介绍房建测量是房屋建设中必不可少的一环，它涉及到建筑结构、地形地貌和土壤情况等问题，对于房屋建设的进程和质量有着至关重要的作用。
因此，制定一份科学的房建测量方案至关重要。
测量范围房建测量的范围通常包括以下几个方面：建筑结构在房屋建设中，建筑结构是最为重要的一环。
我们需要确定厂房、厂房区域、建筑物的形状、框架等相关参数。
经过建筑测量，我们可以获取相应的方案，并进行钢筋分析、结构分析等，以确保建筑物的安全稳定和工程的顺利进行。
地形地貌地形地貌是指一定地区内地形的变化及地形与地面地貌的联系，而地貌与山区、丘陵、平原、平地、海岸线等有关。
经过设计师对场地的全面勘测，收集了场地的物理和地理信息，包括地形、地貌特征、土壤特征等，以便设计方案更加科学、符合实际情况。
土壤情况土壤情况是指硬土、软土等不同土种及不同土层的分布、深度和性质等。
在进行建筑测量时，明确了土壤性质，就可以更准确地控制结构深度、地基宽度、沉降等因素，从而保证建筑物的安全稳定。
测量方法房建测量的方法多种多样，可根据测量目的、场地条件等多种因素选择不同的测量方法。
测量方法主要包括：传统的测量、电波测距、GPS测量、激光测距等。
其中，激光测距是当今测量领域中采用的一种独特的方法，它可以在短时间内精确地进行测量，而且成本也较低，因此，激光测距成为当今房建测量中最为流行的一项技术。
测量工具测量工具是房建测量时必不可少的工具，精度和准确性直接影响到测量结果。
三角六等测三角六等测是传统的测量方法之一，准确度较高，因此仍然被广泛应用。
它需要的主要工具有：经纬仪、测距仪、测角仪等。
激光测距仪激光测距技术是目前比较先进的一种测量技术，其具有方便、快捷、精准等优点，因此被广泛应用。
主要的激光测距仪有：激光测距设备、激光墙、激光距离计、激光测角仪等。

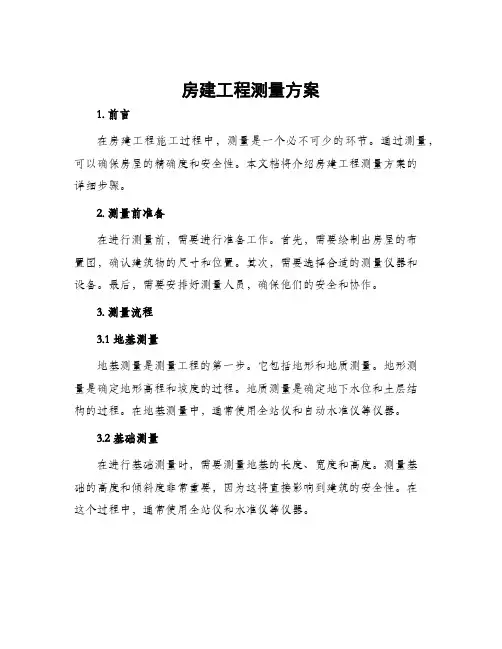

房建工程测量方案1. 前言在房建工程施工过程中，测量是一个必不可少的环节。
通过测量，可以确保房屋的精确度和安全性。
本文档将介绍房建工程测量方案的详细步骤。
2. 测量前准备在进行测量前，需要进行准备工作。
首先，需要绘制出房屋的布置图，确认建筑物的尺寸和位置。
其次，需要选择合适的测量仪器和设备。
最后，需要安排好测量人员，确保他们的安全和协作。
3. 测量流程3.1 地基测量地基测量是测量工程的第一步。
它包括地形和地质测量。
地形测量是确定地形高程和坡度的过程。
地质测量是确定地下水位和土层结构的过程。
在地基测量中，通常使用全站仪和自动水准仪等仪器。
3.2 基础测量在进行基础测量时，需要测量地基的长度、宽度和高度。
测量基础的高度和倾斜度非常重要，因为这将直接影响到建筑的安全性。
在这个过程中，通常使用全站仪和水准仪等仪器。
3.3 标高测量标高测量是用于确定建筑物和地面之间的高度差的过程。
在进行标高测量时，可以使用水准仪来确定标高值。
标高的测量不仅需要测量建筑物的高度，还需要测量各个楼层之间的高度差。
3.4 墙体测量在进行墙体测量时，需要测量墙壁的长度、宽度和高度。
同时还需要测量墙壁之间的距离和墙内管线的位置。
在墙体测量过程中，通常使用测距仪和激光测距仪等测量工具。
3.5 门窗测量门窗测量是确定门和窗位置的过程。
在进行门窗测量时，需要测量门和窗的长度和宽度，并确定它们的位置。
在门窗测量中，通常使用测距仪和激光测距仪等测量工具。
3.6 建筑物纵断面测量建筑物纵断面测量是用于确定建筑物高度和层数的过程。
在这个过程中，可以使用水准仪和全站仪等测量工具来测量建筑物的高度和层数。
3.7 建筑物横断面测量建筑物横断面测量是用于确定建筑物的宽度和长度的过程。
在进行建筑物横断面测量时，需要使用激光测距仪等测量工具来测量建筑物的宽度和长度。
4. 测量结果处理在完成测量后，需要将测量结果进行整理和存储。
在整理测量结果时，需要将测量数据录入电脑或手持终端设备，并保存测量图。
房屋建筑工程实测实量实施方案一、前期准备工作1.1确定实测实量的目的和要求，包括建筑设计的验证、实际结构的验收、施工质量的检测等。
1.2制定实测实量的计划，确定测量的范围、方法和周期。
1.3配置测量仪器设备，包括测量仪器、辅助设备和保养保管工具等。
1.4培训测量实施人员，包括了解测量仪器设备的使用方法、测量技术要点和安全操作规程等。
二、实测实量工作2.1测量点的确定2.1.1根据建筑设计图纸和实际情况确定测量点的位置和数量。
2.1.2选择适当的测量仪器，如全站仪、水平仪、测角器等。
2.2基准控制测量2.2.1建立建筑工程的控制基准点，确定测量坐标系和控制参数。
2.2.2进行基准控制测量，包括控制点的设置和基准线的测量等。
2.3结构测量2.3.1进行结构尺寸的测量，包括墙体厚度、柱间距、梁高等。
2.3.2使用合适的测量方法和工具，如钢卷尺、刷墙仪等。
2.4位置测量2.4.1进行建筑物的位置测量，包括建筑物的外轮廓、楼面标高等。
2.4.2使用全站仪等设备进行位置测量，并记录测量结果。
2.5倾斜测量2.5.1对建筑物的倾斜度进行测量，包括水平倾斜度和垂直倾斜度。
2.5.2使用水平仪和倾角仪等设备进行倾斜测量。
2.6其他测量2.6.1按照需要进行其他测量内容，如地基沉降测量、室内测量等。
2.6.2使用相应的测量方法和工具进行测量，并记录测量结果。
三、数据处理与分析3.1对实测实量数据进行处理和分析，包括计算误差、调整数据等。
3.2制作实测实量报告，包括测量数据表、数据处理图表等。
3.3进行实测实量数据的对比分析，与建筑设计进行对照，评估建筑工程的质量和可行性。
四、质量监控与检验4.1对实测实量数据进行质量监控，检验数据的准确性和可靠性。
4.2针对实测实量结果中存在的问题，进行质量检验，查找原因。
4.3提出问题解决方案，针对存在的质量问题进行整改和改进。
五、总结与建议5.1总结实测实量工作的经验和教训，提出改进的建议。
房屋测量工程测量方案一、项目概述房屋测量工程是指对房屋进行测量和勘察，获取其各项数据和参数，为后续的设计和施工提供准确的基础数据。
房屋测量工程广泛应用于建筑设计、施工监理、房屋交易和房产评估等领域。
本项目旨在对某地区一处建筑进行详细的测量和勘察，为其后续的改造和维护提供必要的技术支持。
二、测量目标1. 对建筑结构进行测量，获取建筑物的长度、宽度、高度、体积等参数；2. 对建筑的空间布局进行测量，获取房间的面积、间距、高度等参数；3. 对建筑内部设施和设备进行测量，获取相关的数据和参数；4. 对建筑周边环境进行测量，获取与建筑有关的地形、地貌、道路等数据。
三、测量方法1. 测量仪器的选择：根据实际情况，选择适合的测量仪器，包括全站仪、测距仪、水准仪、激光测距仪、GPS定位仪等；2. 测量网络的建立：根据测量的要求和复杂程度，建立有效的测量网络，确保测量结果的准确性；3. 测量点的设置：根据建筑物的特点和要求，设置合适的测量点，保证对建筑的全面测量；4. 测量过程的控制：在测量过程中，控制好测量的精度和误差，采用有效的方法和技术手段，提高测量的准确性和可靠性；5. 测量数据的处理：对测量获得的数据进行处理，包括数据的整理、分析、计算和绘图，形成符合要求的测量成果；6. 测量结果的验证：对测量的结果进行验证和审查，保证其符合相关的标准和规范。
四、测量内容1. 建筑物的外观和结构测量：包括建筑的长度、宽度、高度、体积、立面图、平面布置图等；2. 建筑内部空间的布局测量：包括房间的面积、间距、高度、平面布置图等；3. 建筑设施和设备的测量：包括水电气设备、消防设施、通风设备等；4. 建筑周边环境的测量：包括地形、地貌、道路、绿化等；5. 建筑结构的检测和评估：对建筑的结构安全性、抗震性、耐久性等进行检测和评估。
五、测量成果1. 测量成果的形式：包括书面报告、数据表格、绘图图件、数字模型等形式；2. 测量成果的内容和要求：包括测量的过程和方法、结果的分析和评价、存在的问题和建议等；3. 测量成果的提交：按照合同和协议的要求，向客户或相关方提交测量成果，确保其准确性和可靠性。

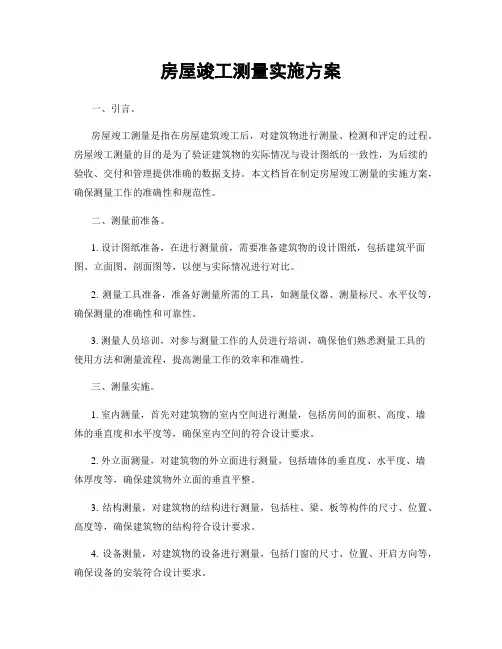

房屋竣工测量实施方案一、引言。
房屋竣工测量是指在房屋建筑竣工后，对建筑物进行测量、检测和评定的过程。
房屋竣工测量的目的是为了验证建筑物的实际情况与设计图纸的一致性，为后续的验收、交付和管理提供准确的数据支持。
本文档旨在制定房屋竣工测量的实施方案，确保测量工作的准确性和规范性。
二、测量前准备。
1. 设计图纸准备，在进行测量前，需要准备建筑物的设计图纸，包括建筑平面图、立面图、剖面图等，以便与实际情况进行对比。
2. 测量工具准备，准备好测量所需的工具，如测量仪器、测量标尺、水平仪等，确保测量的准确性和可靠性。
3. 测量人员培训，对参与测量工作的人员进行培训，确保他们熟悉测量工具的使用方法和测量流程，提高测量工作的效率和准确性。
三、测量实施。
1. 室内测量，首先对建筑物的室内空间进行测量，包括房间的面积、高度、墙体的垂直度和水平度等，确保室内空间的符合设计要求。
2. 外立面测量，对建筑物的外立面进行测量，包括墙体的垂直度、水平度、墙体厚度等，确保建筑物外立面的垂直平整。
3. 结构测量，对建筑物的结构进行测量，包括柱、梁、板等构件的尺寸、位置、高度等，确保建筑物的结构符合设计要求。
4. 设备测量，对建筑物的设备进行测量，包括门窗的尺寸、位置、开启方向等，确保设备的安装符合设计要求。
四、测量结果处理。
1. 数据整理，对测量所得的数据进行整理和汇总，形成测量报告和测量图纸，确保数据的准确性和完整性。
2. 数据对比，将测量所得的数据与设计图纸进行对比，发现差异和问题，并及时进行整改和调整。
3. 测量报告编制，根据测量结果编制测量报告，对建筑物的实际情况进行评定和描述，为后续的验收和管理提供依据。
五、总结。
房屋竣工测量是建筑工程中非常重要的一环，对建筑物的质量和安全具有重要意义。
通过制定本实施方案，可以确保房屋竣工测量工作的规范性和准确性，为建筑物的后续使用和管理提供可靠的数据支持。
希望全体测量人员能严格按照本方案进行测量工作，确保测量工作的顺利进行和有效完成。
施工测量方案一、编制依据1.1由上海建筑设计研究院设计的《三林城W5－5，W5－8，W5－11地块公建工程》图纸。
1.2《三林城W5－5，W5－8，W5－11地块公建工程楼施工组织设计》1.3土建工程施工涉及的有效国家建筑工程施工质量验收规范和规程:《工程测量规范》（GB50026-93）《建筑施工测量手册》二、工程概况三林城W5－5，W5－8，W5－11地块公建工程位于上南路，建筑占地面积9810m2，总建筑面积79480m2，主楼地下二层，地上四层（局部五层），地下建筑面积36400M2，地上43080M2。
建筑物檐高23.45m，室内外高差150mm，±0.000相当于绝对标高5.50m。
基础为桩承台—阀板基础，开挖深度-11.60m，基础底板厚650。
建筑外轴线尺寸为243.6米×79.200米。
三、控制点的布置及施测3.1从场地的实际情况看，场地局部位置较宽敞，故对布设控制点无影响，根据根据设计院提供的总平面图内坐标点形成四边形进行控制，将控制点引测至场内，南北向控制点集中布设在南侧绿化带上，北侧只布设远向复核控制点，东西向控制点布设在西侧，东侧设复核控点。
控制点布置及复核点见附图。
3.2布设的控制点均引向四周永久建筑物或马路上，且要求通视，采用正倒镜分中法投测轴线时或后视时均在观测范围之内。
3.3根据施工组织设计，对楼层进行网状控制，设置控制轴线1、6、14、23、30轴，A、L轴为控制轴，详细控制点布置及引侧详见附图。
3.4高程控制点数据：根据总平面图提供的上南路路中（H4.900）向建筑物四周引测固定高程控制点，东侧两个，南侧一个，距离基坑至少5m，埋于土层0.5m以下或设于周围永久建筑物上。
3.5控制点放样采用极坐标法，为便于复测，控制点的布置均成直线型。
（见附图）3.6、水准点按四等水准测量要求施测。
3.7、所有控制点必须设专人保护，定期巡视，并且每月复核一次，使用前必须进行校核。
四．轴线及各控制线的放样地面控制点布设完后，转角处线采用2″级电子经纬仪进行复测。
各控制线间距离采用全站仪检测，经校核无误后进行施测，各工艺施测程序见第五项(轴线及高程点放样程序)。
4.1 基础施工轴线控制，直接采用基坑外控制桩两点通视直线投测法，向基础平台投测轴线(采用三点成一线及转直角复测)，再按投测控制线引放其它细部施工控制线，且每次控制轴线的放样必须独立施测两次，经校核无误后方可使用。
4.2 基础施工(即±0.000以下)采用悬吊钢尺法将标高导人护坡桩上，且基坑四周不低于6点(1轴线30轴线一点，A轴线L轴线各两点)，校核无误后方可引测其它控制标高点，必须两点以上后视且两后视点标高差在规定范围之内。
4.3 ±0.000以上施工，采用正倒镜分中法投测其它细部轴线。
4.4 ±0.000以上高程传递，采用钢尺直接丈量法，若竖直方向有突出部分，不便于拉尺时，也同样采用悬吊钢尺法。
每层高度上至少设两个以上水准点，两次导入误差必须符合规范要求，否则独立施测两次。
每层均采用首层统一高程点向上传递，不得逐层向上丈量，且层层校核，±0.000以上结构采用横向多次砼浇筑施工，在固定的竖向钢筋上抄测结构0.500mm控制点，以供结构施工标高控制，且必须校核无误。
4.5各层平面放出的细部小线，特别是柱、剪力墙的控制线必须校核无误，以便检查结构浇筑质量和以后的进一步施工。
4.6二次结构施工以原有控制轴线为准，引放其它墙体、门窗洞口尺寸。
外窗洞口，采用经纬仪投测，以贯通控制线于外立面上，窗洞口标高的各层50线控制且外立面水平弹出贯通控制线，周圈闭合，保证窗口位置正确，上下垂直，左右对称一致。
4.7室内装饰面施工时，平面控制仍以结构施工控制线为依据，标高控制引测建筑50标高线，要求制校核。
4.8外墙壁饰面施工时，以放样图为依据，以外门窗洞口，四大角上下贯通控制线为准，弹出方格网控制线（方格网大小以饰面石材尺寸而定）。
五.轴线及高程点放样程序5.1基础工程±2mm。
60米＜L≤90米允许偏差士15mm（即1～30轴线）90米＜L允许偏差士20mm（即A～L轴线）轴线的对角线尺寸，允许误差为边长误差的√2倍，外廓轴线夹角的允许误差为1＇。
5.2 ±0.000以下部分标高控制5.2.1 高程控制点的联测在向基坑内引测标高时，首先联测高程控制网点，以判断场区内水准点是否被碰动，经联测确认无误后，方可向基坑内引测所需的标高。
±3mm。
①轴处架设经纬仪，向基坑投测主控线，在木桩上钉铁钉，确定控制点，并用小白线拉通。
然后，在基坑边A轴处架设经纬仪，以同样方法确定主控线。
当纵横主控线投测交叉后，检查距槽边尺寸，确定槽宽，修整槽边。
随挖土进度依次放出各主控线及边线。
5.3地上结构施工(－10.3以上)×200的放线洞口以便进行竖向轴线投测。
预留洞不得偏位，且不能被掩盖，保证上下通视。
″；结构施工中每层框架柱及梁板砼施工完毕，应检测建筑四大角偏差并记录，并弹出竖向轴线；填充墙体砌筑后也应测量外墙垂直偏差记录及并每层检查门窗洞口净空尺寸偏差，同一外立面同层窗洞口高低偏差及各层同一部位窗洞口水平位移，弹外墙窗口边线竖直通线。
层间：2.5mm；全高：3H/10000，且不应大于±10mm；5.4标高竖向传递依据现场内6个永久标高控制点，（1轴线和30轴线各设置一个，A轴线和L轴线各设置2个）每段在外墙设置6个标高控制点，一层控制点相对标高为+0.50米，以上各层均以此标高线直接用50米钢尺向上传递，每层误差小于3mm时，以其平均点向室内引测+50cm水平控制线，抄平时，尽量将水准仪安置在测设范围内中心位置，并进行精密安平。
层高：±2mm；全高：3H/10000，且不应大于±10mm；六、工程重点部位的测量控制方法6.1建筑物大角铅直度的控制首层结构施工完成后，分别在距大角两侧30cm处外墙上（或轴线上），各弹出一条竖直线，并涂上两个红色三角标记，作为上层梁板支模板的控制线。
上层梁柱支模板时，以此线校准模板边缘位置，以保证柱角与下一层柱角在同一铅直线上。
以此层层传递,从而保证建筑物大角的垂直度。
6.2柱、墙施工精度测量控制方法为了保证剪力墙和柱子的位置正确以及后续填充墙及装饰施工的及时插入，放线时首先根据轴线放测出板墙、柱位置，弹出板墙及柱边线，然后放测出墙柱50cm的控制线，并和轴线一样标记红三角，每个房间内每条轴线红三角的个数不少于两个。
在该层墙、柱施工完后要及时将控制线投测到墙、柱面上，以便用于检查钢筋和墙体偏差情况,以及满足装饰施工测量的需要。
6.3门、窗洞口测量控制方法结构施工中，每层墙体完成后，用经纬仪投测出洞口的竖向中心线及洞口，两边线横向控制线用钢尺传递，并弹在墙体上。
室内门窗洞口的竖直控制线由轴线关系弹出，门窗洞口水平控制根据标高控制线由钢尺传递弹出。
以此检查门、窗洞口的施工精度。
6.4电梯井施工测量控制方法在结构施工中，在电梯井底以控制轴线为准弹测出井筒500cm控制线和电梯井中心线，并用红三角标识。
在后续的施工中，每层都要根据控制轴线放出电梯井中心线，并投测到侧面上用红三角标识。
七、施工时的各项限差和质量保证措施7.1为保证误差在允许限差以内，各种控制测量必须按《城市测量规范》执行，操作按规范进行，各项限差必须达到下列要求。
＞20m 1/7000(相对误差)；≤20m ±3（对于轴线小于±3mm）≤±3mm。
±5mm。
≤8mm，全高1/1000且不大于3mm。
7.2放样工作按下述要求进行±3mm，所有抄测应以水准点为后视。
7.3细部放样应遵循下列原则八、建筑物自身的沉降观测±0.000时按平面布置埋设永久性观测点，每施工一层，附测一次，直至竣工。
8.2护坡桩的位移观测九、测量复核措施及资料的整改1、控制材料的复核措施按二、三的叙述中进行。
2、细部放样采用不同人员、不同仪器或钢尺进行，条件不允许的可独立施测两次。
3、外业记录采用统一格式，装订成册，回到内业及时整理并填写有关表格，并由不同人员将原始记录及有关表格进行复核，对于特殊测量要有技术总结和相关说明。
4、有高差作业或重大项目的要报请相关部门或上级单位复核并认可。
5、对各层放样轴线间距离等采用全站仪校核，达到准确无误。
6、所有测量资料统一编号，分类装订成册。
十、仪器的配备及人员组成表10-1测量仪器配备一览表10.2测量人员组成测量班长：1名测量技术员：1名十一、仪器保养和使用制度1、仪器实行专人负责制，建立仪器管理台账，由专人保管、填写。
2、所有仪器必须每年鉴定一次，并经常进行自检。
3、仪器必须置于专业仪器柜内，仪器柜必须干燥、无尘土。
4、仪器使用完毕后，必须进行擦试，并填写使用情况表格。
5、仪器在运输过程中，必须手提、抱等，禁置于有振动的车上。
6、仪器再场使用时，测量员不得离开仪器。
7、水准尺寸不得躺放，三角架水准尺不得做工具使用。
十二、测量管理制度1、所有测量人员必须持证上岗。
2、上岗必须学习并掌握《城市测量规范》、《工程测量规范》、《建筑工程施工测量规程》公司技术部制度的《测量管理制度》基本方案。
3、到现场放样前，必须先熟悉图纸，对图纸技术交底中的有关尺寸进行计算、复核，制定具体的方案后可进场。
4、所有测量人员必须熟悉控制点的布置，并随时巡视控制点的保存情况，如有破坏应及时汇报。
5、测量人员应了解工程进度情况，经常同有关领导和有关部门进行业务交流。
6、经常与技术干部保持联系，及时掌握图纸变更洽商，并及时将变更内容反映到图纸上。
7、爱护仪器，经常进行擦拭，检查时仪器保持清洁、灵敏，并定期维修。
8、有关外业资料要及时收集整理。
9、定期开展业务学习，努力提高测量人员素质。
10、必须全心全意为施工单位服务，必须将所测的点或线向工单位交待清楚。
