高支模安全技术教材

  • 格式：pptx
  • 大小：10.15 MB
  • 文档页数：144

下载文档原格式

  / 144

合集下载

高支模安全管理PPT课件

高支模安全管理PPT课件
普碳钢管易锈蚀，严重的出现麻坑。 租赁的钢管来路复杂，管壁严重不匀，从
2.6～4.0mm不等，一般为3.0mm。 钢管管端经多次气割或电焊，端面严重不平整，
用作立杆时，在对接扣件处有初弯曲，严重影 响立柱承载力。
22
搭设材料
搭设支架扣件的存在问题
扣件来源杂乱，质量不匀。 劣质扣件进入施工现场。 旧扣件的螺栓有滑丝，仍勉强使用
2006年9月1日23时30分左右，****一建筑 工地****局一公司施工单位在捣制会所工程塔楼 顶混凝土时，11米高的高支模失去稳定性，90 多平方米的楼板坍塌，正在施工的6名工人被压 埋。相关部门立即展开抢救行动，但仍有3人死 亡、3人受伤。
17
2007年2月12日下午15时35分，****图书馆二期工 程屋面模板支撑系统突然坍塌，造成7人死亡、3人重伤、4 人轻伤的重大安全事故，建设部2007年2月15日通报。2 月12日下午，广东省****集团有限公司混凝土作业班组正 在浇筑*****图书馆二期工程演讲厅舞台屋面混凝土，15时 35分，屋面模板支撑体系突然坍塌，坍塌高度约24米，坍 塌面积约450平方米，混凝土作业班组人员从作业面坠落并 被埋。
23
模板支架的基本形式
国外用钢管可调支撑的支模
24
门式钢管支架的基本受力性能
模板支架的基本形式
国内用钢管门架的支模，顶部用可调托，轴心受力
25
门式钢管支架的基本受力性能
模板支架的基本形式
南京****桥采用钢管门架的支模，顶部用可调托，轴心受力
26
扣件钢管支架的基本受力性能
模板支架的基本形式
48
***立交卡子门段跨越原高架桥桥面的模板 支架，有安全隐患
49
***事故三角论

高支模安全技术(规范版)(PPT143页)

高支模安全技术(规范版)(PPT143页)

另一向无水平杆
查看地下室二层残存钢管支架，板下钢管立杆间距 1000×1000mm，梁下立杆增加密度为@500，但 水平连系杆未增加，增加的立杆横向约束少，无效
南京电视台演播中心大演播厅模板支架整体倒塌技术原因 分析
查看地下室二层残存钢管支架，大梁下每1m增加的立杆均 未增加横向水平杆
南京江宁9.01模板支架倒塌事故—— 梁下立杆每步的双向水平杆间隔2根立杆设置
省质监总站已对此次坍塌事故作出处理决定：对海南 省第六建筑工程公司下达《局部暂停施工整改通知书》， 记录不良行为一次;对上海新宇工程建设监理有限公司记录 不良行为一次。
2 认识几种经典高支模坍塌模式
（1）大梁下扣件钢管排架每步双向水平 杆搭设不全的坍塌模式
南京10.25模板坍塌事故——
梁下立杆每步的双向水平杆间隔1根立杆设置
2004年“9.01”南京江宁工地模板支撑整体坍 塌，死5人，伤17人。
无有 无 另一方向有水平杆
另方向无 另方向无 另方向有
缺水平杆 缺水平杆
无扫地杆，水平连系杆一个方向设 置，另一个方向每隔两根立杆设置
南京江宁“9.01”模板支架整体坍塌事故点评
2004年9月1日晚22时48分，由江苏龙海 建工集团有限公司承建、由江苏振星工程 监理有限公司监理的江苏商业管理干部学 院江宁校区现代教育中心工程，在浇筑两 幢框架楼间9～13轴线廊道顶层屋面梁板混 凝土时，发生了模板支架系统整体坍塌的 恶性事故。造成作业人员22人伤亡，其中5 人死亡（现场死亡2人，3人经医院抢救无 效死亡），3人重伤，14人轻伤。
据了解，该市场的甲方为武进区湖塘镇政府，建筑面 积约4000平方米，在建4层，高约20米，工程于2007年 11月20日开工。事故初步原因为该工程施工方常州阳湖 工程建设有限公司组织人员在约20米高的楼面进行混凝 土施工时，东北角支模架突然发生坍塌所致，倒塌面积约 80平方米。

建筑施工-安全培训课件ppt-危大工程-高支模管理

建筑施工-安全培训课件ppt-危大工程-高支模管理

程木中混可合能支产架生及的钢各竹项混荷合载支，架保证结构各部形状、尺寸准确
Part 02
管控要点
进场材料
1
施工准备
2
过程管控
3
钢筋锈蚀弯曲严重
用于两根垂直交叉钢管的连接；如立 杆与大横杆、大横杆与小横杆的连接；
直角扣件
供对接两根钢管用
对接扣件
扣件 种类
用于两根成任意角度
旋转扣件 交叉钢管的连接
扣件发生断裂
扣件变形
可调托撑螺杆外径不得小 于 36mm，直径与螺距应符合 现行国家标准规定。
可调托撑的螺杆与支托板 焊接应牢固，焊缝高度不得小 于 6 ㎜；可调托撑 螺杆与螺母 旋合长度不得少于 5 扣，螺母 厚度不得小于 30 ㎜ 。
可调托撑抗压承载力设计 值不应小于 40kN，支托板厚不 应小于 5 ㎜。左边为上托，右 边为下托。
±20mm
±20mm ±50mm
1
底单座击的此沉处降添量加不段大落于文1字0内m容m
2
立杆间距的允单许击偏此差处步±添距2加0;±m段2m0落m;文m字;横内距容±50mm;纵距
3
扣件螺栓拧单紧击力此矩处用添6扭5加力N段·扳m落手文检字查内，容要求在40～
40—65N·m
1
底单座击的此沉处降添量加不段大落于文1字0内m容m
支架搭设前，工程技术负 责人应按专项施工方案要 求向搭设和使用人员做技 术和安全作业要求的交底。
材料准备
开始搭设
方案准备
材 料
1
要
求
2
主
架 体
3
要
求
4
5
构
配
件 要
6
求
严禁将外径48mm与51mm的钢管混合使用，不配套的配件不得混合使 用于同一脚手架。

高支模安全技术 ppt课件

高支模安全技术 ppt课件
监理有限公司监理的江苏商业管理干部学
院江宁校区现代教育中心工程，在浇筑两 幢框架楼间9～13轴线廊道顶层屋面梁板混 凝土时，发生了模板支架系统整体坍塌的 恶性事故。造成作业人员22人伤亡，其中5 人死亡（现场死亡2人，3人经医院抢救无 效死亡），3人重伤，14人轻伤。
4200
1300
16000
1300
对于海口市大同路一在建工地大楼模板坍塌事件，经省 质量安全监督总站与施工、监理等单位人员组成调查组， 勘查坍塌事故现场。调查结果显示， 施工单位未完全按经 审批的模板方案施工安装钢管门型架，缺少水平撑、斜支 撑和剪刀撑，钢管节点安装不规范，是造成这次局部楼板 模板坍塌的主要原因。另外，建设单位监管不到位，模板 工程未报监理验收签字，即开始施工，没有及时检查和制 止。
水平混凝土构件模板支撑系统高度超过8m，或 跨度超过18m，施工总荷载大于10kN/m2，线荷载大 于15kN/m的模板支撑系统。
2008年6月27日 15时左右，由常州阳 湖工程建设有限公司 施工、常州阳湖建设 监理有限公司监理的 常州市武进区湖塘镇 长虹村虹北消费品综 合市场工地，发生高 支模架坍塌的较大建 筑施工事故，造成5 人死亡，11人不同程 度受伤。
无扫地杆
南京电视台演播中心大演播厅模板支架整体倒塌技术原因分析 事故发生后，查看残存钢管支架的底部均无扫地杆 架子底部步高约1.8m，在地坑处步高达2.6m，且无扫地杆
对接扣件在同一位置
事故发生后，查看残存钢管支架的立杆连续4根钢管接头 在同一高度
架子底部与周边支架的水平连系杆很少，立杆的横向约束 很弱
省质监总站已对此次坍塌事故作出处理决定：对海南 省第六建筑工程公司下达《局部暂停施工整改通知书》， 记录不良行为一次;对上海新宇工程建设监理有限公司记录 不良行为一次。

高支模安全专项施工技术方案(ke)

高支模安全专项施工技术方案(ke)

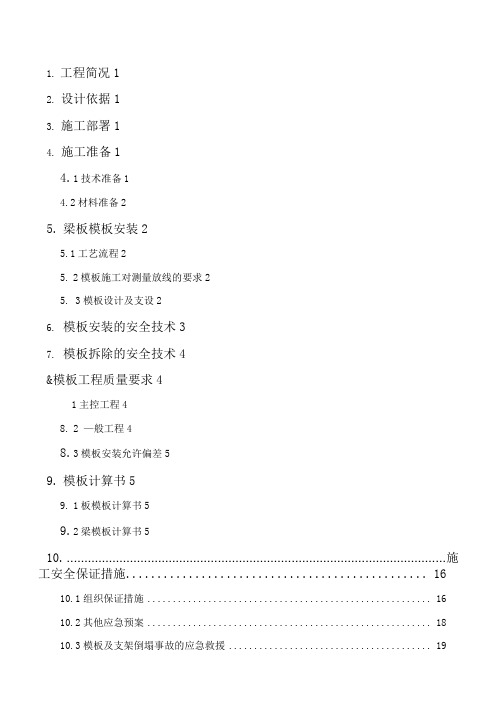

1.工程简况12.设计依据13.施工部署14.施工准备14.1技术准备14.2材料准备25.梁板模板安装25.1工艺流程25.2模板施工对测量放线的要求25. 3模板设计及支设26.模板安装的安全技术37.模板拆除的安全技术4&模板工程质量要求41主控工程48.2 —般工程48.3模板安装允许偏差59.模板计算书59.1板模板计算书59.2梁模板计算书510............................................................................................................. 施工安全保证措施 (16)10.1组织保证措施 (16)10.2其他应急预案 (18)10.3模板及支架倒塌事故的应急救援 (19)10.4物质准备 (20)10.5监控监测预案 (20)1.工程简况本工程为南京医科大学康达学院，位于花果山大道西侧，春晖北侧，图书馆/行政人文楼，结构形式为框架结构，地上五层，总建筑面积为25312.7lm2o其中一到二层有大挑檐，总高度为9.7m；图书馆，总高度为25.45m,行政办公楼，总高度为24.55m,依据“危险性较大工程安全专项施工方案编制及专家论证审查办法”条文规定，本工程模板属于高大模板施工，必须对模板及支架的承载力、刚度、稳定性进行设计。

2.设计依据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20U《混凝土结构设计规范》GB50010-2002《建筑结构荷载规范》GB 50009-2001《钢结构设计规范》GB 50017-2003《扣件式钢管模板高支撑架设计和使用安全》《危险性较大工程安全专项施工方案编制及专家论证审查办法》3.施工部署大挑檐底部位采用粉化沙铺平，待主体结构施工至地上二层顶板时，从一层+0.000开始搭设满堂脚手架，架体搭设高度为9.7m,图书馆为圆弧形，内半径62m,外半径 99.5m、度数102度。

建筑施工高支模安全技术培训课件

建筑施工高支模安全技术培训课件
、定期检查电气设备等。
03
高支模安全技术操作流程
施工准备
现场勘查
对施工现场进行全面勘查，了解场地情况、地基 承载力、周围环境等。
编制方案
根据工程特点和现场情况，编制高支模安全技术 方案，包括支架设计、施工方法、安全措施等。
技术交底
对施工人员进行技术交底，明确施工要求、操作 规程和安全注意事项。
支架搭设
03
04
高空坠落
在搭设和拆除支架过程中，应 采取安全防护措施，如佩戴安
全带、设置安全网等。
物体打击
在施工过程中，应注意防止物 体打击事故的发生，如佩戴安
全帽、避免高空抛物等。
机械伤害
在使用机械设备时，应遵守操 作规程，确保机械设备的安全
运行。
触电事故
在施工现场应采取相应的电气 安全措施，如设置漏电保护器
建筑施工高支模安全技术培训课 件
汇报人： 202X-12-20
目 录
• 高支模安全技术概述 • 高支模安全技术核心概念 • 高支模安全技பைடு நூலகம்操作流程 • 高支模安全技术培训内容 • 高支模安全技术培训效果评估
01
高支模安全技术概述
高支模的定义与特点
高支模定义
高支模是指建筑工程中，采用工 具式脚手架支撑模板的作业高度 超过一定限值的施工方案。
合理的高支模安全技术可以提高模板 支撑体系的稳定性和承载能力，从而 保证工程质量。
高支模安全技术的历史与发展
历史回顾
高支模安全技术在我国经历了多 年的发展历程，从最初的简单支 撑体系到现在的工具式脚手架支
撑体系，技术水平不断提高。
技术发展
随着建筑行业的不断发展，高支 模安全技术也在不断进步和完善 ，出现了许多新的技术和设备， 如自动化控制系统、智能监测系

建设工程高支模施工专项安全技术培训资料01

建设工程高支模施工专项安全技术培训资料天元建设集团有限公司二0一二年五月建设工程高支模施工专项安全技术培训资料一、高支模工程概述（一）、高支模概念依据建设部《危险性较大的分部分项工程安全管理办法》建质[2009]87号文件规定，对于混凝土模板支撑工程：1、高支模范围：搭设高度5m及以上；搭设跨度10m及以上；施工总荷载10kN/m2及以上；集中线荷载15kN/m2及以上；高度大于支撑水平投影宽度且相对独立无联系构件的混凝土模板支撑工程属于危险性较大的分项工程。

危险性较大的分部分项工程应单独编制安全专项施工方案，即施工单位在编制施工组织设计的基础上，针对危险性较大的分部分项工程单独编制的安全技术措施文件。

2、高大模板范围：搭设高度8m及以上、搭设跨度18m及以上、施工总荷载15kN/m2及以上、集中线荷载20kN/m及以上的混凝土模板支撑工程属于超过一定规模的危险性较大的分项工程。

超过一定规模的危险性较大的分部分项工程专项方案应当由施工单位组织召开专家论证会。

实行施工总承包的，由施工总承包单位组织召开专家论证会。

（同《建设工程高大模板支撑系统施工安全监督管理导则》建质[2009]254号，第三条）。

（二）、常用支撑形式民用建筑工程常用的高支模支撑形式为满堂扣件式钢管支撑架。

（三）、支撑系统的构成1、承载构件：模板、龙骨、立杆等。

2、连接件：扫地杆、水平杆、剪刀撑、斜撑等。

3、配件：扣件、底座、支托（可调托撑）等。

4、地基基础或承载层。

（四）、模板支架设计和施工要求(《建筑施工模板安全技术规范》5.1.2条,P24)1、应具有足够的承载能力、刚度和稳定性，能可靠承受新浇混凝土的自重和侧压力和施工过程中所产生的荷载及风荷载。

2、构造应简单，装拆方便，便于钢筋的绑扎、安装和混凝土的浇筑、养护。

3、连接扣件和钢管立杆底座质量及性能应符合现行国家标准《钢管脚手架扣件》GB15831的规定。

4、承重的支架柱，其荷载应直接作用于立杆的轴线上，严禁承受偏心荷载。

高支模安全技术规范


横向每隔两根立杆设置，总延米 688m
4根×17.2m×10步＝
（按每跨均设，总延米 13根×17.2m×10步＝2236m）
经技术分析，该支模系统整体坍塌的直接原因为 南 北 向 水 平 杆 仅 搭 设 所 需 用 量 的 30 ％ ， 造 成 有 50%的立杆长细比过大，整体支承刚度严重不足 而发生整体坍塌。
高支模安全技术
专题培训
技术部：王元科
高支模专题培训
1重温高支模的相关规定 2认识几种经典高支模坍塌模式 3如何编制高大支模施工专项方案 4 保证高大支模架安全的几项技巧
1 重温高支模的相关规定
建设部在《危险性较大工程安全专项施工方案 编制及专家审查办法》（建质〔2004〕213号）中 规定了对于高大模板工程必须编制专项施工方案。 其中对高大模板工程定义为：
据了解，该市场的甲方为武进区湖塘镇政府，建筑面 积约4000平方米，在建4层，高约20米，工程于2014年 11月20日开工。事故初步原因为该工程施工方常州阳湖 工程建设有限公司组织人员在约20米高的楼面进行混凝 土施工时，东北角支模架突然发生坍塌所致，倒塌面积约 80平方米。
对于事故原因，有工人认为认为可能是因为楼顶浇注 点过高，下面的支模架钢管无法支撑已浇注的混凝土重量。
南京电视台演播中心大演播厅模板支架整体倒塌事故
2000年10月25日上午9:30发生事故，死6人，重伤11人，轻伤24人 双向井式屋盖平面尺寸：24m×26.8m，大梁500 1600～1850mm 钢管扣件排架支模，梁底支模高度约为36m（地下室两层）。
2000年10月25日上午9:30发生事故，事故 现场300多吨倒塌的钢管堆积如山。
水平混凝土构件模板支撑系统高度超过8m，或 跨度超过18m，施工总荷载大于10kN/m2，线荷载大 于15kN/m的模板支撑系统。

建筑施工高支模安全技术257页PPT

❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
谢谢你的阅读
建筑施工高支模安全技术
31、别人笑我太疯癫，我笑他人看不 穿。(名 言网) 32、我不想听失意者的哭泣，抱怨者 ห้องสมุดไป่ตู้牢骚 ，这是 羊群中 的瘟疫 ，我不 能被它 传染。 我要尽 量避免 绝望， 辛勤耕 耘，忍 受苦楚 。我一 试再试 ，争取 每天的 成功， 避免以 失败收 常在别 人停滞 不前时 ，我继 续拼搏 。
33、如果惧怕前面跌宕的山岩，生命 就永远 只能是 死水一 潭。 34、当你眼泪忍不住要流出来的时候 ，睁大 眼睛， 千万别 眨眼!你会看到 世界由 清晰变 模糊的 全过程 ，心会 在你泪 水落下 的那一 刻变得 清澈明 晰。盐 。注定 要融化 的，也 许是用 眼泪的 方式。
35、不要以为自己成功一次就可以了 ，也不 要以为 过去的 光荣可 以被永 远肯定 。

高支模安全技术(规范版)课件


案例三：某大型工业厂房高支模安全技术应用
总结词
工业特色、绿色施工
详细描述
该大型工业厂房高支模安全技术应用注重绿色施工和可持续 发展，采用环保材料和节能技术。同时，结合工业厂房的结 构特点，制定针对性的高支模施工方案，确保施工安全和厂 房结构的稳定性。
05
高支模安全技术发展趋势与展 望
高支模安全技术发展趋势
视。制定和完善相关标准、规范和规程，提高高支模的设计、施工和验
收标准。
高支模安全技术展望
创新发展
未来高支模安全技术将继续创新发展 ，探索新的材料、技术和工艺，提高 高支模的承载能力和稳定性，降低安 全风险。
智能化管理
国际化合作
加强国际交流与合作，引进国外先进 的高支模安全技术和管理经验，推动 我国高支模安全技术的国际化发展。
支模架使用规范
支模架使用前应进行检查验收，确保符合设计要求和安 全标准，严禁使用不合格或未经检验的支模架。
施工过程中应定期对支模架进行检查和维护，发现异常 情况应及时处理，确保安全使用。
支模架上严禁超载，不得在架体上堆放过多材料或设备 ，避免造成结构破坏或失稳。
支模架使用过程中应注意安全警示标志和安全防护措施 的设置，避免人员误闯或误碰造成伤害。
03
高支模安全技术要点
支模架搭设要点
支模架搭设前应进行安全技 术交底，明确搭设要杆、横杆、剪刀 撑等构件的规格、数量、间
距符合规范要求。
支模架搭设时应保证基础平 整、坚实，设置垫板、扫地 杆等加强措施，确保整体稳 定性。
支模架搭设完成后应进行验 收，合格后方可进行下道工 序。
01 02
智能化发展
随着科技的进步，高支模安全技术正朝着智能化方向发展，通过引入物 联网、大数据和人工智能等技术，实现高支模的实时监测、预警和自动 控制。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

无剪刀撑引起连续跨塌，支架倾斜
江宁会所模板支架坍塌事故—— 立杆上的水平钢管极少设置
2006年10月8日南京江宁翠屏国际城会所 模板支架整体坍塌，300m2，死1人
塌陷的区域
虽支模高 度为6m,水 平几乎仅 单项设置
通报说，2007年9月6日14时10分，河南省郑州市富田太阳城 二期家居广场中心工程，在施工过程中采光井模板支撑系统突然垮 塌，造成7人死亡、17人受伤。该工程建设单位为郑州市振兴房地产 开发有限公司，施工单位为郑州市振兴建筑安装有限公司，监理单 位为郑州市恒兴工程监理公司。
198.6m3。
采用扣件钢管支架搭设。基本架体间距1200 ×1200mm，步高1500。顶部插可调托。
厅堂其他区域用碗扣架搭设支架
用可调托轴心受压
2a h
悬臂过大
悬臂过大
根据图纸进行支架荷载计算可得到以下数值 ：GBF空心板换算高度376mm，恒载+活载为 16.4KN/m2，每根立杆最大轴压力23.6KN
（2）排架顶部立杆悬臂过长的坍塌模式
北京西西工程4#地高大厅堂顶板模板支架垮塌事故
2005年9月5日晚10时10分左右，北京西西工程4#地高 大厅堂顶盖模板支架在浇注接近完成时发生整体垮塌，酿
成死亡8人、伤21人的特大伤亡事故。
北京西西工程4#地项目2#组团中部9~11轴（宽 2×8.4m）和B~E轴（总长25.2m）是处于地上1~5层 、总高21.8m的高大厅堂，顶板为支于四周框架梁上 的预应力现浇空心楼板（厚550mm，板内预埋 φ400mm，长500mm的GBF管），南侧边梁KL17截 面850mm×950mm、北侧边梁KL22截面 1000mm×1300mm,东西两侧边梁K27和K30均为 600mm×600mm 。顶板面积为423.36m2,混凝土总量
南京电视台演播中心大演播厅模板支架整体倒塌事故
2000年10月25日上午9:30发生事故，死6人，重伤11人，轻伤24人 双向井式屋盖平面尺寸：24m×26.8m，大梁500 1600～1850mm 钢管扣件排架支模，梁底支模高度约为36m（地下室两层）。
2000年10月25日上午9:30发生事故，事故 现场300多吨倒塌的钢管堆积如山。
总延长米7400m
（5）楼面结构自重： 楼板：27.2m3 梁： 57.26m3
合计：（27.2＋57.26）×2.52t/m3＝213t
［原因分析］
（1）水平杆搭设
纵向每步均设置，总延 18根×13m×10步＝2340m
横向每隔两根立杆设置，总延米 688m
4根×17.2m×10步＝
（按每跨均设，总延米 13根×17.2m×10步＝2236m）
1、实际搭设模板支架立杆顶部伸出长度过大是 造成本次事故的主要原因。
2、调查发现现场模板支架搭设质量很差：如个 别节点无扣件连接、扣件螺栓拧紧扭力矩普遍不 足、立杆搭接或支撑于水平杆上、缺少剪刀撑、 步距超长等；从周边模板支架搭设质量看，缺少 扫地杆、顶部自由端超长、横杆随意缺失等搭设 质量问题随处可见。支架搭设质量差可能造成支 撑体系局部承载力严重下降，也是事故产生的主 要原因之一。
［结论性意见］
这是一起模板支撑系统整体刚度严重不足而造 成失稳坍塌的安全事故
河西中央公园地下室顶板模板支架倒塌事故—— 板下立杆每步水平杆单向交叉设置
2005年4月，南京河西中央公园地下室顶板厚400，柱 帽处厚1000，地下两层，负一层支模高度为6m，死1人。设置不合理，数量少一半。步高1.8m，间距双向1000
据了解，该市场的甲方为武进区湖塘镇政府，建筑面 积约4000平方米，在建4层，高约20米，工程于2007年 11月20日开工。事故初步原因为该工程施工方常州阳湖 工程建设有限公司组织人员在约20米高的楼面进行混凝 土施工时，东北角支模架突然发生坍塌所致，倒塌面积约 80平方米。
对于事故原因，有工人认为认为可能是因为楼顶浇注 点过高，下面的支模架钢管无法支撑已浇注的混凝土重量。
3.1 专项高大支模施工方案编得清楚
基本要求：
（1）支模方案概述清楚—— 高大支模区域部位交待清楚 采用何种支模架清楚 大梁下或厚板下基本排架尺寸交待清楚
（2）必须有高支模“三图” 高支模排架的平面布置图 高支模排架的剖面布置图 高支模的大梁下或厚板下的局部模板支架构造详图
（3）必须有高大支模的计算书 突出排架的立杆稳定性计算
经技术分析，该支模系统整体坍塌的直接原因为 南北向水平杆仅搭设所需用量的30％，造成有 50%的立杆长细比过大，整体支承刚度严重不足 而发生整体坍塌。
（2）构造处理
该支架搭设不规范，查看现场无扫地杆、无剪刀撑、未 与东西向主体结构有效拉结，造成造成该高支模架承载能 力下降。
（3）工程管理
无专门施工方案、无计算书、无专家论证、无书面交底、 无搭设验收、总监未发浇筑令即浇筑混凝土、监理未要求 整改、发现浇筑混凝土未要求停工。
初步调查认定，该事故是一起安全生产责任事故。 存在的主要问题：一是施工人员未严格按照施工方案和 标准规范搭设模板支撑系统，方案要求现浇梁下立杆间 距为0.4m×0.4m，实际搭设1.3m×1.3m，并且缺少 剪刀撑和扫地杆；二是监理单位现场监管不力，未及时 制止施工人员违规作业行为；三是施工单位在浇捣混凝 土过程中施工工序错误，造成局部受力集中，超过模板 支撑系统承载能力。
省质监总站已对此次坍塌事故作出处理决定：对海南 省第六建筑工程公司下达《局部暂停施工整改通知书》， 记录不良行为一次;对上海新宇工程建设监理有限公司记录 不良行为一次。
2 认识几种经典高支模坍塌模式
（1）大梁下扣件钢管排架每步双向水平 杆搭设不全的坍塌模式
南京10.25模板坍塌事故——
梁下立杆每步的双向水平杆间隔1根立杆设置
水平混凝土构件模板支撑系统高度超过8m，或 跨度超过18m，施工总荷载大于10kN/m2，线荷载大 于15kN/m的模板支撑系统。
2008年6月27日 15时左右，由常州阳 湖工程建设有限公司 施工、常州阳湖建设 监理有限公司监理的 常州市武进区湖塘镇 长虹村虹北消费品综 合市场工地，发生高 支模架坍塌的较大建 筑施工事故，造成5 人死亡，11人不同程 度受伤。
2004年元月15日凌晨2点南京双桥门 高架雨花铁路站附近一跨模板支架垮塌
该事故重伤4人，轻伤近20人。
该事故模板支架为扣件钢管脚手架搭设的排架支 撑，基本尺寸为900× 900，肋梁下为600× 600。
3 如何编制高大支模专项方案
“三清楚”： （1）专项方案编得清楚； （2）钢管支架搭得清楚； （3）工程监理监得清楚。
另一向无水平杆
查看地下室二层残存钢管支架，板下钢管立杆间距 1000×1000mm，梁下立杆增加密度为@500，但水 平连系杆未增加，增加的立杆横向约束少，无效
南京电视台演播中心大演播厅模板支架整体倒塌技术原因 分析
查看地下室二层残存钢管支架，大梁下每1m增加的立杆均 未增加横向水平杆
南京江宁9.01模板支架倒塌事故—— 梁下立杆每步的双向水平杆间隔2根立杆设置
无扫地杆
南京电视台演播中心大演播厅模板支架整体倒塌技术原因分析 事故发生后，查看残存钢管支架的底部均无扫地杆 架子底部步高约1.8m，在地坑处步高达2.6m，且无扫地杆
对接扣件在同一位置
事故发生后，查看残存钢管支架的立杆连续4根钢管接头 在同一高度
架子底部与周边支架的水平连系杆很少，立杆的横向约束 很弱
2004年“9.01”南京江宁工地模板支撑整体 坍塌，死5人，伤17人。
无有 无 另一方向有水平杆
另方向无 另方向无 另方向有
缺水平杆 缺水平杆
无扫地杆，水平连系杆一个方向设 置，另一个方向每隔两根立杆设置
南京江宁“9.01”模板支架整体坍塌事故点 评
2004年9月1日晚22时48分，由江苏龙海 建工集团有限公司承建、由江苏振星工程
（4）必要时应编写应急预案
结合案例讲解如何编写及点评案例
3.2 高大支模搭得清楚
基本要求：
（1）重视方案交底—— 结合平、剖、节点详图进行交底 钢管基本排架尺寸 梁下木枋铺放方向
（2）重视一“顶”、一“底”的搭设质量 一顶：顶部立杆上的水平杆步高可适当缩小 顶部立杆上的双向水平杆均不能少 顶部立杆上的双扣件拧紧力矩不能小
《扣件架规范》5.6.2条规定，模板支架立杆的 计算长度取 lo= h+ 2a，该计算式表明，必须严格 控制a值，否则，将会出现超过受压杆件的容许长 细比(为210)和严重降低支架（立杆）稳定承载能 力的危险情况。由于施工方案中未规定模板支架立 杆伸出顶层横向水平杆中心线至模板支撑点的长度 （即a值），致使自由长度严重过大(8月14日的施 工日志中讲有2m多高；8月15日的安全隐患整改紧 急通知指出为2m－2.5m；9月8日的调查询问笔录记 载为1.2m-1.5m
根据2000年10月26日新浪网报道 在昨天上午10时许，位于南京市
龙蟠中路与大光路交汇处、正在浇 铸混凝土准备封顶的南京电视台演 播中心演播厅的天顶，在一声巨响 中訇然倒塌，数十名施工人员瞬间 被埋进了钢管和混凝土形成的“山 包”中。 截至记者发稿时止，已有39位伤 者被送往医院抢救，其中5人死亡 (据悉，死者中1人为南京电视台摄 像记者)，另有2人下落不明。
3、现场搭设模板支架中使用的钢管杆件、扣件 、顶托等材料存在质量缺陷，是事故产生的原因 之一。
（3）排架顶部水平杆与立杆扣件滑脱坍 塌模式
高架桥模板支架坍塌事故案例
据《现代快报》2004 年1月16日报道，赛 虹桥立交桥被南京人 称之为标志性建筑之 一，昨天凌晨，当施 工人员在立交桥东延 中华门段高架桥浇注 水泥桥面时，近百米 的桥面突然发生整体 坍塌，造成正在施工 的数十名工人受伤， 但伤者均没有生命危 险。记者发稿时，抢 险工作仍在进行，事 故原因也在调查中。
