1 引言(或绪论）1．1 课题简介本次毕业设计课题为“20/5t桥式起重机电气控制系统设计”。

其主要任务是将接触—继电器控制的传统桥式起重机利用PLC进行改造.用到的实验台是THJPES-2型机床PLC电气控制实训考核装置,所以本次任务的重点是完成模拟实验.本次设计的控制部分主要是西门子S7—200 PLC系统，并结合STEP7软件进行了简单的控制编程。

1．2桥式起重机在现代工业中的发展情况桥式起重机是现代工业生产和起重运输中实现生产过程机械化、自动化重要的工具和设备.所以桥式起重机在室内外工矿企业、钢铁化工、铁路交通、港口码头以及物流周转等部门和场所均得到广泛的运用。

经过多年的发展,我国桥式起重机的应用不断扩大，随着技术进步，针对实际中桥式起重机的恶劣工作坏境及长时间超负荷作业而导致的事故，为桥式起重机改造提出了新的要求，以便在实际操作更加安全、更加高效。

1．3PLC在工业自动控制中的应用可编程程序控制器简称PLC，是微机技术与继电器常规控制技术相结合的产物，是在顺序控制器和微机控制器的基础上发展起来的新型控制器,是一种以微机处理器为核心用作数字控制的专用计算机。

它不仅充分利用微处理器的优点来满足各种工业领域的实时控制要求，同时也照顾到现场电器操作维护人员的技能和习惯,摒弃了微机常用的计算机编程语言的表达形式，形成一套以继电器梯形图为基础的形象编程语言和模块化的软件结构，使用户程序的编制清晰直观、方便易学，调试和查错都很简单。

PLC现已成为现代工业控制三大支柱（PLC、CAD/CAM、ROBOT)之一，以其可靠性、逻辑功能强、体积小、可在线修改控制程序、具有远程通讯联网功能等优异性能,日益取代由大量中间继电器组成的传统继电—接触器控制系统在机械、化工、冶金等行业中的重要作用。

PLC的应用深度和广度已经成为一个国家工业先进水平的重要标志之一.微电子技术与计算机技术的结合,使PLC 的功能变得更加强大，通过可编程控制的实现，为PLC 增添了使用上的灵活性。

桥式起重机电气控制线路运行介绍
1.主控制电路：
主控制电路是控制起重机主梁上电动机运行的关键电路。

它通常包括控制主电动机的起动、制动、正反转等功能。

起动电路通过起动接触器将电动机与电源连接，使电动机转动起来。

制动电路通过制动接触器将电动机与电源断开，使电动机停止转动。

正反转电路通过正反转接触器控制电动机正反转运动，实现起重机的前进和后退。

2.限位保护电路：
限位保护电路是用来保护起重机行走机构的电路。

它通常包括起重机左右行走限位、前后行走限位等功能。

当起重机的行走到达限位位置时，限位保护电路会自动切断电动机电源，停止起重机的行走，以保护机械结构的安全。

3.紧急停止电路：
紧急停止电路是在紧急情况下，迅速切断电动机电源，停止起重机运行的电路。

一般情况下，紧急停止按钮会放置在机械操作员容易触及到的位置，如操作台、控制箱等处。

当发生紧急情况时，操作员可以按下紧急停止按钮，即可使起重机立即停止运行，确保操作人员的安全。

4.着陆线控制电路：
着陆线控制电路是用来控制起重机的货物吊取和放下的电路。

它通常包括启动按钮、停止按钮、上升按钮、下降按钮等功能。

通过按下相应的按钮，操作员可以控制货物的运动，完成起重任务。

以上是桥式起重机电气控制线路运行的简要介绍。

桥式起重机的电气控制线路具有复杂性和安全性要求高的特点，要求电路设计合理、可靠，并符合相关的安全标准。

对于操作人员来说，熟悉电气控制线路的原理和工作方式，掌握正确的操作方法，能够保证起重机安全、高效地运行。

桥式抓斗起重机电气控制系统机（简称桥抓）把各种辅材抓到各自的小仓，桥抓中各电动机使用凸轮操作控制接触器及变阻器的方式，问题很多，大大影响了正常生产。

笔者根据变频器、PLC广泛使用所表现出的优良性能，并考察某厂小型桥式起重机改造的方法，对我公司5000t/d生产线生料调配站的16t大型桥式抓斗起重机电气控制系统进行了改造。

关键词：桥式；抓斗起重机；电气；控制系统1原控制方式存在的问题1.1桥抓的结构组成桥抓结构主要由4部分组成：大车及行走机构（15kW2）、小车及行走机构（7.5kW）、抓斗起升机构(90kW)及抓斗开合机构(90kW)。

其中，大车及小车机构属于平移机构，主要带动起升机构及物料进行平移行走，抓斗起升机构主要是拖动物料上下运动，而抓斗开合机构主要作用是抓取及释放物料。

1.2传统电力拖动系统的缺点该桥抓电气拖动系统采用绕线式异步电动机转子回路串接电阻调速方式，是起重机械中最常见的调速方法。

该方法在使用中存在以下问题：1）设备故障率高：因工作环境差，粉尘、腐蚀性气体极易对电动机滑环、碳刷及接触器等造成不良影响，加之电动机启动频繁，电流及机械冲击大，因此日平均故障率可高达数次。

2）控制线路复杂：电动机调速级数越多，需要接入的接触器与变阻器就越多，这使得控制线路十分庞大复杂，故障点多。

3）功率损耗大：转子回路串入电阻后，电动机转差变大，机械特性变软，以热能形式释放的电动机损耗功率增多。

4）机械方面：由于电动机启动频繁，电流及机械冲击大，造成桥抓钢丝绳经常断裂。

主梁及导轨振幅增大，设备人员极其不安全。

5）调速范围窄：由于调速范围小，从而造成速度稳定性差，无法长时间低速下放重物。

1.3实际生产中存在的问题生料调配站中的桥抓在运行过程中负载的变化十分复杂，在拖动过程中对转矩要求高，特别要求调速系统在低速包括零速时应能输出较大转矩（150%额定力矩），动态响应快，能承受四象限力矩的变化。

尤其是抓斗的卷扬和开闭电动机在使用过程中反复承受无数次的倒顺转操作，经常受强电流、大力矩冲击，对电动机和机械部件损伤较为严重，故障率高，严重影响生产。

起重机的电气控制系统 The manuscript was revised on the evening of 2021起重机的电气控制系统一、概述起重机钢结构负责载荷支承；起重机机构负责动作运转；起重机机构动作的起动、运转、换向和停止等均由电气或液压控制系统来完成，为了起重机运转动作能平稳、准确、安全可靠是离不开电气有效的传动、控制与保护。

二、起重机电气传动起重机对电气传动的要求有：调速、平稳或快速起制动、纠偏、同步保持、机构间的动作协调、吊重止摆等。

其中调速常作为重要要求。

一般起重机的调速性能是较差的，当需要准确停车时，司机只能采取“点车”的操纵方法，如果“点车”次数很多，不但增加了司机的劳动强度，而且由于电器接电次数和电动机起动次数增加，而使电器、电动机工作年限大为缩短，事故增多，维修量增大。

有的起重机对准确停车要求较高，必须实行调速才能满足停准要求。

有的起重机要采用程序控制、数控、遥控等，这些技术的应用，往往必须在实现了调速要求后，才有可能。

由于起重机调速绝大多数需在运行过程中进行，而且变化次数较多，故机械变速一般不太合适，大多数需采用电气调速。

电气调速分为两大类：直流调速和交流调速。

直流调速有以下三种方案：✧固定电压供电的直流串激电动机，改变外串电阻和接法的直流调速；✧可控电压供电的直流发电机——电动机的直流调速；✧可控电压供电的晶闸管供电——直流电动机系统的直流调速。

直流调速具有过载能力大、调速比大、起制动性能好、适合频繁的起制动、事故率低等优点。

缺点是系统结构复杂、价格昂贵、需要直流电源等。

交流调速分为三大类：变频、变极、变转差率。

✧变频调速技术目前已大量地应用到起重机的无级调速作业当中，电子变压变频调速系统的主体——变频器已有系列产品供货。

✧变极调速目前主要应用在葫芦式起重机的鼠笼型双绕组变极电动机上，采用改变电机极对数来实现调速。

✧变转差率调速方式较多，如改变绕线异步电动机外串电阻法、转子晶闸管脉冲调速法等。

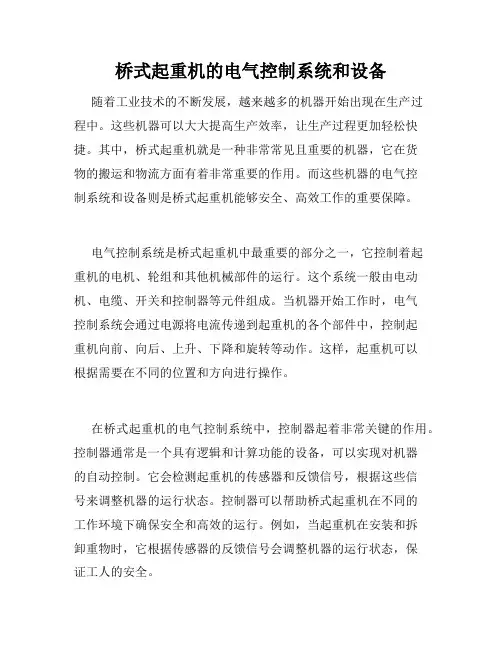

桥式起重机的电气控制系统和设备随着工业技术的不断发展，越来越多的机器开始出现在生产过程中。

这些机器可以大大提高生产效率，让生产过程更加轻松快捷。

其中，桥式起重机就是一种非常常见且重要的机器，它在货物的搬运和物流方面有着非常重要的作用。

而这些机器的电气控制系统和设备则是桥式起重机能够安全、高效工作的重要保障。

电气控制系统是桥式起重机中最重要的部分之一，它控制着起重机的电机、轮组和其他机械部件的运行。

这个系统一般由电动机、电缆、开关和控制器等元件组成。

当机器开始工作时，电气控制系统会通过电源将电流传递到起重机的各个部件中，控制起重机向前、向后、上升、下降和旋转等动作。

这样，起重机可以根据需要在不同的位置和方向进行操作。

在桥式起重机的电气控制系统中，控制器起着非常关键的作用。

控制器通常是一个具有逻辑和计算功能的设备，可以实现对机器的自动控制。

它会检测起重机的传感器和反馈信号，根据这些信号来调整机器的运行状态。

控制器可以帮助桥式起重机在不同的工作环境下确保安全和高效的运行。

例如，当起重机在安装和拆卸重物时，它根据传感器的反馈信号会调整机器的运行状态，保证工人的安全。

此外，在桥式起重机的电气控制系统中还有许多其他的装置和设备。

例如，电缆杆、变频器和限位器等。

这些设备都可以帮助机器的运行更加平稳和安全。

例如，电缆杆可以把电缆固定在起重机的轮组上，防止电缆被轮子卷起来。

变频器可以使电机的运行更加准确和稳定，避免因为电机转速波动而影响机器性能。

限位器可以帮助机器在起重过程中达到最高或最低的位置，避免产生不必要的风险。

总体来看，桥式起重机的电气控制系统和设备是保证整个起重机能够正常运行和安全操作的重要组成部分。

在日常维护和保养过程中，必须要重视这些设备的检查和维护。

只有这样，才能保证起重机的正常工作，并在生产过程中起到重要的作用。

湘潭大学毕业论文题目：起重机设计专业：机械设计制造及其自动化学号：姓名：指导教师：完成日期： 2010.6湘潭大学毕业论文（设计）任务书论文（设计）题目： 18t桥式起重机设计学号： 2006183918 姓名：谢伟专业：机械设计制造及其自动化指导教师：陈格平系主任：一、主要内容及基本要求最大起升重量：18t 梁跨度：31500mm 起升速度：18～28m／min 起升高度：14m 起重机运行速度：80～95m／min起升机构运行速度40～45 m／min基本要求：1 根据上述要求，设计桥式起重机；2 设计计算说明书1份；3 总装配图1张，小车装配图1张，小车架结构图1张，18t桥式起重机总电路原理图1张；4 英文资料翻译，3000单词左右二、重点研究的问题1结构设计（小车运行起升机构）；2材料选择、主要参数的选择等；3各种强度计算和校核（如有未知条件可按通用机械方式自行设定）；4总电路电气原理的理解5 设计和制图表达。

三、进度安排序号各阶段完成的内容完成时间1知识准备1～2周2总体技术方案设计及计算3～4周3总装配图绘制5～7周4拆化零件图，详细设计8～11周5纂写设计计算说明书，准备答辩12周四、应收集的资料及主要参考文献[1] 机械设计手册编委会主编，机械设计手册·起重运输机械零部件、操作件和小五金.北京：机械工业出版社，2007，3[2] 严大考、郑兰霞主编，起重机械.郑州：郑州大学出版社，2003，9[3] 余维张主编，起重机械检修手册.北京：中国电力出版社，1998，11[4] 杨长睽，傅东明主编，起重机械（第2版）.北京：机械工业出版社，1992，5[5] 机械设计手册编委会主编，机械设计手册.北京：机械工业出版社2007，2湘潭大学兴湘学院毕业论文（设计）评阅表学号2006183918 姓名谢伟专业机械设计制造及其自动化毕业论文（设计）题目： 18t桥式起重机的设计评价项目评价内容选题1.是否符合培养目标，体现学科、专业特点和教学计划的基本要求，达到综合训练的目的；2.难度、份量是否适当；3.是否与生产、科研、社会等实际相结合。

桥式起重机点动控制电气回路背景介绍桥式起重机是一种常见的工业起重设备，通常用于在工厂、港口、仓库等场所进行重物的运输和加工。

控制系统是桥式起重机的关键组成部分之一，其中点动控制系统起着重要的作用。

点动控制是指在特定的时间内，起重机可以朝特定的方向进行微调移动，实现工艺上的准确要求。

这种调整需要使用一种特殊的电路，即点动控制电气回路。

在本文中，我们将介绍桥式起重机点动控制电气回路的组成和工作原理。

点动控制电气回路的组成桥式起重机点动控制电气回路主要包括以下几个部分：1.控制电路控制电路是点动控制电气回路最核心的部分。

它负责控制起重机朝特定方向进行微调移动。

其主要组成部分包括接口电磁继电器、控制按钮和电缆等。

2.接口电磁继电器接口电磁继电器是点动控制电气回路中最常用的电气器件之一。

它主要用于闭合和断开控制线路，实现起重机的正反转控制。

同时，它还能够保证起重机在正常使用时不会出现短路和故障。

3.控制按钮控制按钮是起重机点动控制电气回路中最常见的设备之一。

它一般被安装在控制箱或驾驶室中，用于控制起重机的移动方向以及速度等参数。

具体来说，控制按钮通常分为上升、下降、左移、右移等类型。

4.电缆电缆是起重机点动控制电气回路中另一个重要的组成部分。

它主要用于在控制箱和起重机之间传输电信号和控制信号。

电缆的规格和长度根据不同的起重机类型和控制电路的需要而异。

点动控制电气回路的工作原理桥式起重机点动控制电气回路的工作原理可以概括为以下几个步骤：1.启动控制按钮首先，操作员需要使用控制按钮启动点动控制电气回路。

根据需要，他可以选择“上升”、“下降”、“左移”和“右移”等不同类型的按钮。

2.抬起接口电磁继电器当控制按钮被启动后，接口电磁继电器会被抬起。

这会使接口电磁继电器内部的触点闭合，从而向起重机传输电信号和指令。

3.控制起重机移动接口电磁继电器传输的电信号和指令将被起重机接受。

随后，起重机的马达会转动，在旋转的过程中移动物体。

桥式起重机点动控制电气回路
桥式起重机点动控制电气回路
桥式起重机是一种重型机械设备，用于在工业和建筑现场进行大型物体的垂直和水平移动。

在操作时，需要使用点动控制电气回路来实现机器的具体操作。

点动控制是通过控制电算术单元（CPU）来实现的。

在点动控制电路中，电源电路提供电子设备所需的电能，同时还可以限制电气机器的额定功率。

在点动控制过程中，采用的主要设备包括开关、继电器和布线系统。

点动控制电气回路的主要组成部分包括：
1.控制开关：用于开启和关闭电路，从而实现点动操作。

2.控制继电器：充当电路的“开关”，通过电磁作用在其内部产生磁场，使开关闭合或断开，从而控制起重机的运行。

3.功率继电器：用于控制电源电路，以确保电气机器不超出其额定功率。

4.布线系统：将所有电气设备连接到一起，确保电流能够顺利通过整个点动控制电路。

5. 供电系统：提供起重机所需的电源电压、电流和频率等。

在桥式起重机的点动控制电气回路中，控制开关的操作会导致控制继电器和功率继电器发生相应的动作。

控制继电器主要负责在
机器的起动、停止和变速时打开和关闭电路。

功率继电器负责限制电气机器的额定功率，并保护其免受电压波动的影响。

此外，在点动控制电气回路中，还需要使用一系列的保险丝和熔断器，以保障设备的安全和可靠性。

对于任何故障或电路问题，这些安全措施可以确保及时检测并恢复正常运行。

总之，桥式起重机点动控制电气回路是一种关键的电气系统，它可以确保起重机在操作过程中的安全和可靠性。

通过合理设计和正确使用，可以有效提高起重机的生产效率和作业质量。
