国家电网公司变电验收管理规定(试行) 第25分册 构支架验收细则

变电站设备验收管理标准变电站设备验收管理标准-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN变电站设备验收管理标准1、新建、扩建、大小修、预试和校验凡新建、扩建、大小修、预试和校验的一、二次变电设备，必须经过验收合格，手续完备，方能投入系统运行。

站长必须组织当班运行人员参与新建、扩建瞎、设备更新改造和主设备大修后的验收工作，建立设备台帐。

变电运行人员必须参与设备验收工作，由办理工作票“工作终结”手续的工作许可人负责进行。

新建、改建、扩建工程，由站领导安排人员参与有关管理部门组织的验收工作，技术员负责设备技术资料的收集。

运行人员必须要求工作负责人将设备大小修、预防性试验、保护及自动装置调试、仪表校验及缺陷处理的情况按照规定作好一次检修试验记录或二次设备检验维护记录记录，经双方签字确认设备验收均应按南网有关规程规定、技术标准以及现场运行规程进行。

现场检查核对修试项目确己完成，所修缺陷确已消除。

一次设备检查验收标准：1.6.1 设备外观正常，引线正确接好。

1.6.2 绝缘子己清扫，清洁完好，无破损或异物。

1.6.3 设备油位、油温、压力正常，无渗漏油现象。

1.6.4 断路器、隔离开关试操作良好，三相同期，接触良好，信号正常。

试操作后断路器、隔离开关应分断。

1.6.5 接地刀闸分合良好，辅助接点转换正常，位置指示正确。

临时接地桩焊接符合标准且满足现场使用要求。

1.6.6 各种控制开关应在正常位置，计数器正常(记下读数)。

1.6.7 变压器、电容器更换硅胶后，硅胶玻璃外罩应当干净，运行中能清楚地看到内部硅胶的状态。

1.6.8 端子箱、操作箱(机构箱)清洁，元件完好，接线正常，加热器确己投入，箱门关闭密封良好。

检查时应抄录有关计数器。

1.6.9 设备上无遗留物件，现场整洁，借用的钥匙，资料等均己归还。

1.6.10 中间验收阶段，施工现场标识完整，材料、工具、仪器仪表、大型施工作业工具等摆放整齐有序，现场警示牌、围栏、标志牌等按南方电网公司标准进行布置。

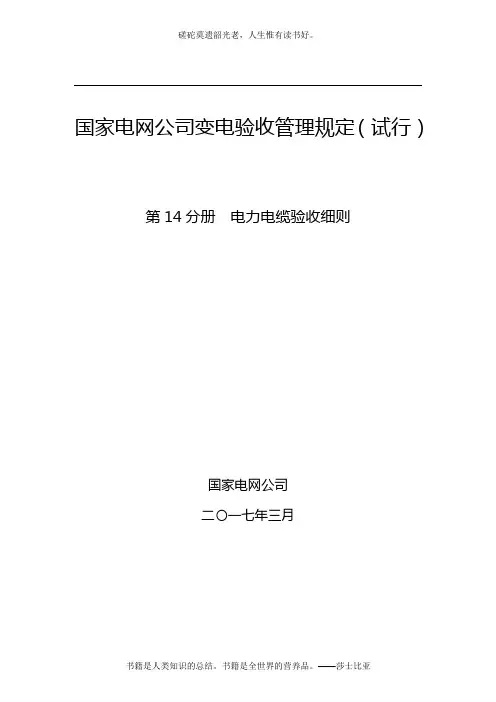

国家电网公司变电验收管理规定（试行）第14分册电力电缆验收细则国家电网公司二〇一七年三月目录目录....................................................................... I 前言........................................................................1 验收分类 02 可研初设审查 02.1 参加人员 02.2 验收要求 03 厂内验收 03.1 关键点见证 03.1.1 参加人员 03.1.2 验收要求 03.1.3 异常处置 03.2 出厂验收 (1)3.2.1 参加人员 (1)3.2.2 验收要求 (1)3.2.3 异常处置 (1)4 到货验收 (1)4.1 参加人员 (1)4.2 验收要求 (1)4.3 异常处置 (1)5 隐蔽工程验收 (1)5.1 参加人员 (1)5.2 验收要求 (2)5.3 异常处置 (2)6 中间验收 (2)6.1 参加人员 (2)6.2 验收要求 (2)6.3 异常处置 (2)7 竣工（预）验收 (2)7.1 参加人员 (2)7.2 验收要求 (2)7.3 异常处置 (3)8 启动验收 (3)8.1 参加人员 (3)8.2 验收要求 (3)8.3 异常处置 (3)附录 A (4)A.1 电力电缆可研初设审查验收标准卡 (4)A.2 35kV及以下电力电缆关键点见证标准卡 (5)A.3 110（66）kV及以上电力电缆关键点见证标准卡 (7)A.4 电力电缆出厂验收（外观）标准卡 (9)A.5 35kV及以下电力电缆出厂验收(试验)标准卡 (10)A.6 110（66）kV及以上电力电缆出厂验收（试验）标准卡 (11)A.7 电力电缆到货验收标准卡 (12)A.8 电力电缆隐蔽工程验收标准卡 (13)A.9 电力电缆中间验收标准卡 (14)A.10 电力电缆竣工（预）验收标准卡 (15)A.11 电力电缆资料及文件验收标准卡 (17)A.12 电力电缆启动验收标准卡 (18)前言为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修管理规定和反事故措施（以下简称“五通一措”）。

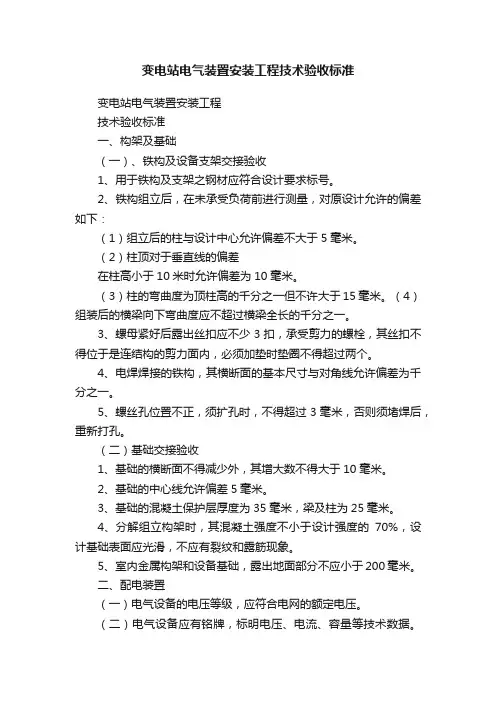

变电站电气装置安装工程技术验收标准变电站电气装置安装工程技术验收标准一、构架及基础（一）、铁构及设备支架交接验收1、用于铁构及支架之钢材应符合设计要求标号。

2、铁构组立后，在未承受负荷前进行测量，对原设计允许的偏差如下：（1）组立后的柱与设计中心允许偏差不大于5毫米。

（2）柱顶对于垂直线的偏差在柱高小于10米时允许偏差为10毫米。

（3）柱的弯曲度为顶柱高的千分之一但不许大于15毫米。

（4）组装后的横梁向下弯曲度应不超过横梁全长的千分之一。

3、螺母紧好后露出丝扣应不少3扣，承受剪力的螺栓，其丝扣不得位于是连结构的剪力面内，必须加垫时垫圈不得超过两个。

4、电焊焊接的铁构，其横断面的基本尺寸与对角线允许偏差为千分之一。

5、螺丝孔位置不正，须扩孔时，不得超过3毫米，否则须堵焊后，重新打孔。

（二）基础交接验收1、基础的横断面不得减少外，其增大数不得大于10毫米。

2、基础的中心线允许偏差5毫米。

3、基础的混凝土保护层厚度为35毫米，梁及柱为25毫米。

4、分解组立构架时，其混凝土强度不小于设计强度的70%，设计基础表面应光滑，不应有裂纹和露筋现象。

5、室内金属构架和设备基础，露出地面部分不应小于200毫米。

二、配电装置（一）电气设备的电压等级，应符合电网的额定电压。

（二）电气设备应有铭牌，标明电压、电流、容量等技术数据。

（三）室外配电装置各部位之间的安全交净距如下：1、10千伏带电部分至接地部分不少于200毫米。

2、10千伏相间带电部分不少于1000毫米。

3、10千伏带电部分至栅栏不少于950毫米。

4、无遮栏裸体导体至地面10千伏不少于2700毫米。

无遮栏裸体导体至地面60千伏不少于3500毫米。

（1）不应有背花、松股、断股及有损伤、缺陷。

（2）金具应镀锌，不应有伤痕、裂纹、砂眼等现象。

（3）母线在档距内不应有接头，引至设备线夹时不应有接头。

（4）铝导线与线夹固定处，导线应缠绕带，不应使端子受到附加应力。

（5）三相母线弧垂应一致。

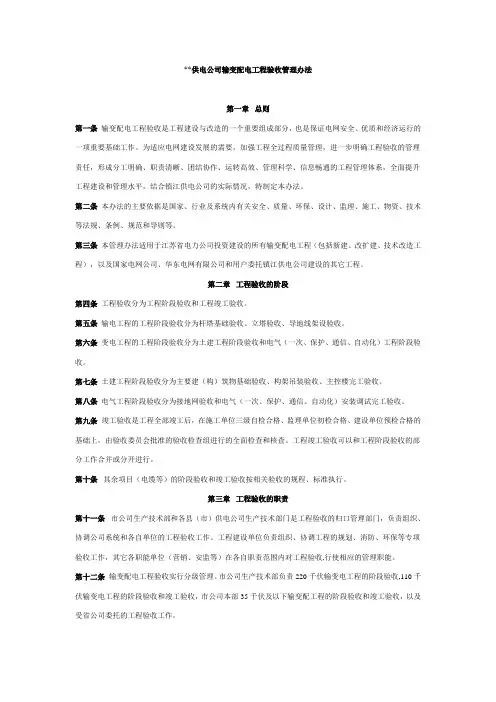

**供电公司输变配电工程验收管理办法第一章总则第一条输变配电工程验收是工程建设与改造的一个重要组成部分，也是保证电网安全、优质和经济运行的一项重要基础工作。

为适应电网建设发展的需要，加强工程全过程质量管理，进一步明确工程验收的管理责任，形成分工明确、职责清晰、团结协作、运转高效、管理科学、信息畅通的工程管理体系，全面提升工程建设和管理水平，结合镇江供电公司的实际情况，特制定本办法。

第二条本办法的主要依据是国家、行业及系统内有关安全、质量、环保、设计、监理、施工、物资、技术等法规、条例、规范和导则等。

第三条本管理办法适用于江苏省电力公司投资建设的所有输变配电工程（包括新建、改扩建、技术改造工程），以及国家电网公司、华东电网有限公司和用户委托镇江供电公司建设的其它工程。

第二章工程验收的阶段第四条工程验收分为工程阶段验收和工程竣工验收。

第五条输电工程的工程阶段验收分为杆塔基础验收、立塔验收、导地线架设验收。

第六条变电工程的工程阶段验收分为土建工程阶段验收和电气（一次、保护、通信、自动化）工程阶段验收。

第七条土建工程阶段验收分为主要建（构）筑物基础验收、构架吊装验收、主控楼完工验收。

第八条电气工程阶段验收分为接地网验收和电气（一次、保护、通信、自动化）安装调试完工验收。

第九条竣工验收是工程全部竣工后，在施工单位三级自检合格、监理单位初检合格、建设单位预检合格的基础上，由验收委员会批准的验收检查组进行的全面检查和核查。

工程竣工验收可以和工程阶段验收的部分工作合并或分开进行。

第十条其余项目（电缆等）的阶段验收和竣工验收按相关验收的规程、标准执行。

第三章工程验收的职责第十一条市公司生产技术部和各县（市）供电公司生产技术部门是工程验收的归口管理部门，负责组织、协调公司系统和各自单位的工程验收工作。

工程建设单位负责组织、协调工程的规划、消防、环保等专项验收工作，其它各职能单位（营销、安监等）在各自职责范围内对工程验收,行使相应的管理职能。

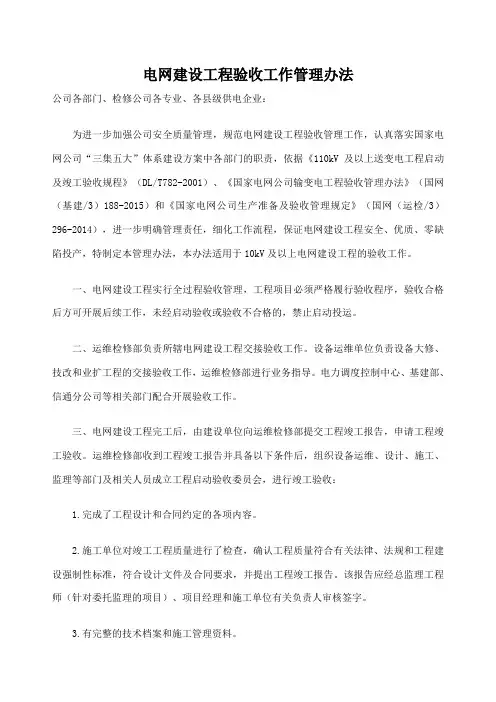

电网建设工程验收工作管理办法公司各部门、检修公司各专业、各县级供电企业：为进一步加强公司安全质量管理，规范电网建设工程验收管理工作，认真落实国家电网公司“三集五大”体系建设方案中各部门的职责，依据《110kV及以上送变电工程启动及竣工验收规程》（DL/T782-2001）、《国家电网公司输变电工程验收管理办法》（国网（基建/3）188-2015）和《国家电网公司生产准备及验收管理规定》（国网（运检/3）296-2014），进一步明确管理责任，细化工作流程，保证电网建设工程安全、优质、零缺陷投产，特制定本管理办法，本办法适用于10kV及以上电网建设工程的验收工作。

一、电网建设工程实行全过程验收管理，工程项目必须严格履行验收程序，验收合格后方可开展后续工作，未经启动验收或验收不合格的，禁止启动投运。

二、运维检修部负责所辖电网建设工程交接验收工作。

设备运维单位负责设备大修、技改和业扩工程的交接验收工作，运维检修部进行业务指导。

电力调度控制中心、基建部、信通分公司等相关部门配合开展验收工作。

三、电网建设工程完工后，由建设单位向运维检修部提交工程竣工报告，申请工程竣工验收。

运维检修部收到工程竣工报告并具备以下条件后，组织设备运维、设计、施工、监理等部门及相关人员成立工程启动验收委员会，进行竣工验收：1.完成了工程设计和合同约定的各项内容。

2.施工单位对竣工工程质量进行了检查，确认工程质量符合有关法律、法规和工程建设强制性标准，符合设计文件及合同要求，并提出工程竣工报告。

该报告应经总监理工程师（针对委托监理的项目）、项目经理和施工单位有关负责人审核签字。

3.有完整的技术档案和施工管理资料。

4.建设行政主管部门及委托的工程质量监督机构等有关部门责令整改的问题全部整改完毕。

5.对于委托监理的工程项目，具有完整的监理资料，监理单位提出工程质量评估报告，该报告应经总监理工程师和监理单位有关负责人审核签字。

未委托监理的工程项目，工程质量评估报告由建设单位完成。

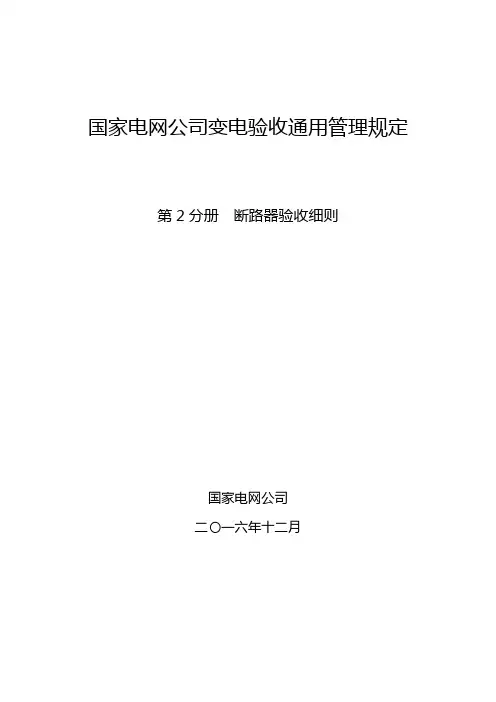

国家电网公司变电验收通用管理规定第2分册断路器验收细则国家电网公司二〇一六年十二月目录前言 (II)1 验收分类 (1)2 可研初设审查 (1)2.1 参加人员 (1)2.2 验收要求 (1)3 厂内验收 (1)3.1 关键点见证 (1)3.1.1 参加人员 (1)3.1.2 验收要求 (1)3.1.3 异常处置 (1)3.2 出厂验收 (2)3.2.1 参加人员 (2)3.2.2 验收要求 (2)3.2.3 异常处置 (2)4 到货验收 (2)4.1 参加人员 (2)4.2 验收要求 (2)4.3 异常处置 (2)5 竣工（预）验收 (2)5.1 参加人员 (3)5.2 验收要求 (3)5.3 异常处置 (3)6 启动验收 (3)6.1 参加人员 (3)6.2 验收要求 (3)6.3 异常处置 (3)附录 A (4)A1 断路器设备可研初设审查验收标准卡 (4)A2 断路器设备关键点见证验收标准卡 (6)A3 断路器设备出厂验收标准卡 (9)A4 断路器设备到货验收标准卡 (15)A5 断路器设备竣工（预）验收标准卡 (17)A6 断路器设备交接试验验收标准卡 (23)A7 断路器设备资料及文件验收标准卡 (28)A8 断路器设备启动验收标准卡 (29)前言为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修通用管理规定和反事故措施管理规定（以下简称“五通一措”）。

经反复征求意见，于2017年1月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。

本细则是依据《国家电网公司变电验收通用管理规定》编制的第2分册《断路器验收细则》，适用于35kV及以上变电站断路器。

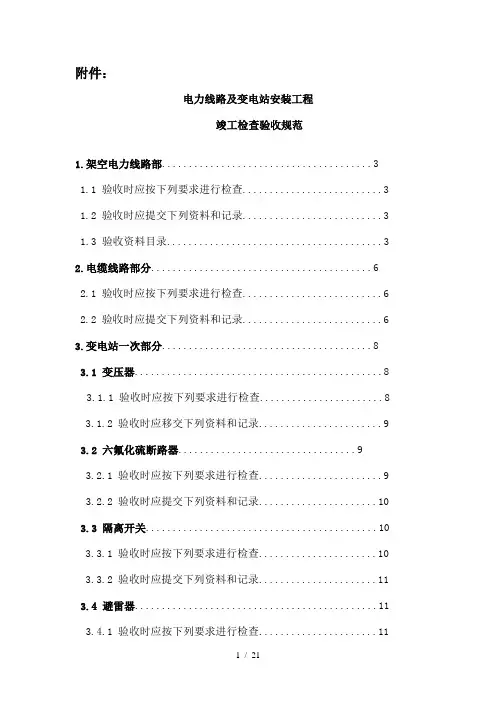

附件：电力线路及变电站安装工程竣工检查验收规范1.架空电力线路部 (3)1.1 验收时应按下列要求进行检查 (3)1.2 验收时应提交下列资料和记录 (3)1.3 验收资料目录 (3)2.电缆线路部分 (6)2.1 验收时应按下列要求进行检查 (6)2.2 验收时应提交下列资料和记录 (6)3.变电站一次部分 (8)3.1 变压器 (8)3.1.1 验收时应按下列要求进行检查 (8)3.1.2 验收时应移交下列资料和记录 (9)3.2 六氟化硫断路器 (9)3.2.1 验收时应按下列要求进行检查 (9)3.2.2 验收时应提交下列资料和记录 (10)3.3 隔离开关 (10)3.3.1 验收时应按下列要求进行检查 (10)3.3.2 验收时应提交下列资料和记录 (11)3.4 避雷器 (11)3.4.1 验收时应按下列要求进行检查 (11)3.4.2 验收时应提交下列资料和记录 (11)3.5 电容器 (12)3.5.1 验收时应按下列要求进行检查 (12)3.5.2 验收时应提交下列资料和记录 (12)3.6 互感器 (12)3.6.1 验收时应按下列要求进行检查 (12)3.6.2 验收时应移交下列资料和记录 (13)3.7 母线安装 (13)3.7.1 验收时应按下列要求进行检查 (13)3.7.2 验收时应提交下列资料和记录 (13)3.8 高压开关柜 (14)3.8.1 验收时应按下列要求进行检查 (15)3.8.2 验收时应提交下列资料和记录 (16)3.9 变电站一次部分验收资料目录 (16)4.变电站二次部分 (18)4.1 验收时应按下列要求进行检查 (18)4.2 验收时应提交下列资料和记录 (19)1．架空电力线路部分1.1 验收时应按下列要求进行检查1.1.1 采用器材型号、规格。

1.1.2 线路设备标志应齐全。

（包括线路名称、编号、相序、警示牌等）1.1.3 铁塔及电杆组立各项误差。

规章制度编号：国网（运检/3）***-2016 国家电网公司变电验收通用管理规定第一章总则第一条为规范国家电网公司（以下简称“公司”）变电验收管理，提高验收水平，保证验收质量，依据国家法律法规及公司有关规定，制定本规定。

第二条本规定对变电验收职责分工、管理原则、验收分类、验收方法、验收组织、验收申请、验收记录、验收培训及检查考核等方面做出规定。

第三条变电验收管理坚持“安全第一，分级负责，精益管理，标准作业，零缺投运”的原则。

安全第一指变电验收工作应始终把安全放在首位，严格遵守国家及公司各项安全法律和规定，严格执行《国家电网公司电力安全工作规程》，认真开展危险点分析和预控，严防电网、人身和设备事故。

分级负责指变电验收工作按照分级负责的原则管理，严格落实各级人员责任制，突出重点、抓住关键、严密把控，保证各项工作落实到位。

精益管理指变电验收工作坚持精益求精的态度，以精益化评价为抓手，深入工作现场、深入设备内部、深入管理细节，不断发现问题，不断改进，不断提升，争创世界一流管理水平。

标准作业指变电验收工作应严格执行现场验收标准化作业，细化工作步骤，量化关键工艺，工作前严格审核，工作中逐项执行，工作后责任追溯，确保作业质量。

零缺投运指各级变电运检人员应把零缺投运作为验收阶段工作目标，坚持原则、严谨细致，严把可研初设审查、厂内验收、到货验收、隐蔽工程验收、中间验收、竣工（预）验收、启动验收各道关口，保障设备投运后长期安全稳定运行。

第四条本规定适用于公司系统35kV及以上交流变电站设备（不含保护、自动化、通信、计量表计设备）的基建工程、技改工程验收工作。

直流换流站的交流设备按照本规定执行。

第二章职责分工第一节总部职责第五条国家电网公司运维检修部（以下简称“国网运检部”）履行以下职责：(一)贯彻落实国家相关法律法规、行业标准及公司有关标准、规程、制度、规定；(二)组织制定验收管理制度；(三)指导、监督、检查、考核省公司、国网评价中心验收工作，协调解决相关问题；(四)组织参与公司总部直接管理基建工程的可研和初设审查；(五)与国网基建部门共同组织公司总部直接管理基建工程的启动验收；(六)组织相关技改工程的可研评审。

第1篇第一章总则第一条为加强变电工程的质量管理，确保变电工程安全、可靠、经济地投入使用，根据《中华人民共和国电力法》、《电力设施保护条例》等法律法规，结合我国电力行业实际情况，制定本规定。

第二条本规定适用于所有新建、改建、扩建的变电工程，包括但不限于输电线路、变电站、配电线路及设备等。

第三条变电工程验收应当遵循以下原则：1. 合法性原则：验收活动必须符合国家法律法规和行业标准。

2. 安全性原则：确保变电工程安全可靠运行。

3. 质量原则：保证变电工程符合设计要求和工程质量标准。

4. 经济性原则：合理利用资源，降低工程成本。

5. 效率原则：提高验收工作效率，缩短验收周期。

第二章验收组织与职责第四条变电工程验收工作由工程所在地电力公司负责组织，并成立验收委员会。

第五条验收委员会由以下人员组成：1. 主任：由电力公司主管领导担任。

2. 副主任：由电力公司工程技术部门负责人担任。

3. 委员：由电力公司相关技术人员、质量监督部门人员、施工单位代表等组成。

第六条验收委员会的职责：1. 制定验收方案：根据工程实际情况，制定详细的验收方案，明确验收内容、验收标准、验收程序等。

2. 组织验收：按照验收方案组织验收工作，确保验收工作顺利进行。

3. 审核验收报告：对验收报告进行审核，确保验收结果真实、准确、完整。

4. 提出验收意见：根据验收结果，提出验收意见，并对验收不合格的工程提出整改要求。

第三章验收内容与标准第七条变电工程验收内容包括：1. 施工质量：包括施工工艺、施工质量、材料质量、设备质量等。

2. 设计质量：包括设计文件、设计图纸、设计变更等。

3. 设备质量：包括设备制造质量、设备安装质量、设备调试质量等。

4. 工程质量：包括工程质量、工程质量检验、工程质量评定等。

5. 安全措施：包括安全措施、安全设施、安全操作规程等。

第八条变电工程验收标准：1. 施工质量标准：按照《建筑工程施工质量验收统一标准》等相关标准执行。

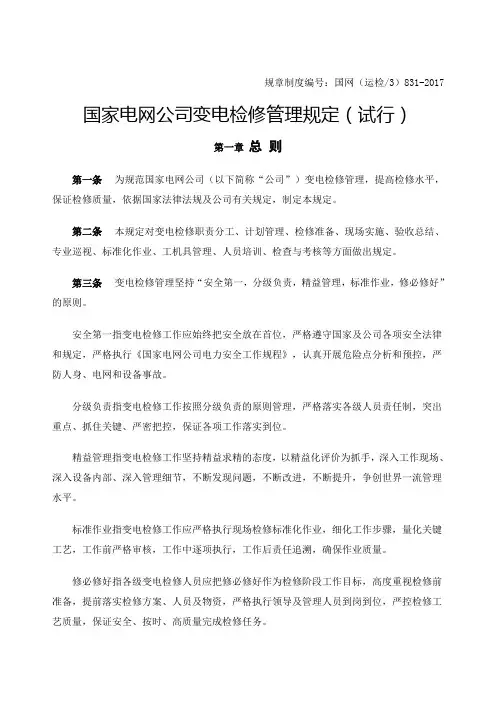

规章制度编号：国网（运检/3）831-2017国家电网公司变电检修管理规定（试行）第一章总则第一条为规范国家电网公司（以下简称“公司”）变电检修管理，提高检修水平，保证检修质量，依据国家法律法规及公司有关规定，制定本规定。

第二条本规定对变电检修职责分工、计划管理、检修准备、现场实施、验收总结、专业巡视、标准化作业、工机具管理、人员培训、检查与考核等方面做出规定。

第三条变电检修管理坚持“安全第一，分级负责，精益管理，标准作业，修必修好”的原则。

安全第一指变电检修工作应始终把安全放在首位，严格遵守国家及公司各项安全法律和规定，严格执行《国家电网公司电力安全工作规程》，认真开展危险点分析和预控，严防人身、电网和设备事故。

分级负责指变电检修工作按照分级负责的原则管理，严格落实各级人员责任制，突出重点、抓住关键、严密把控，保证各项工作落实到位。

精益管理指变电检修工作坚持精益求精的态度，以精益化评价为抓手，深入工作现场、深入设备内部、深入管理细节，不断发现问题，不断改进，不断提升，争创世界一流管理水平。

标准作业指变电检修工作应严格执行现场检修标准化作业，细化工作步骤，量化关键工艺，工作前严格审核，工作中逐项执行，工作后责任追溯，确保作业质量。

修必修好指各级变电检修人员应把修必修好作为检修阶段工作目标，高度重视检修前准备，提前落实检修方案、人员及物资，严格执行领导及管理人员到岗到位，严控检修工艺质量，保证安全、按时、高质量完成检修任务。

第四条本规定适用于公司系统35kV及以上变压器（电抗器）、断路器、组合电器、隔离开关、开关柜、电流互感器、电压互感器、避雷器、并联电容器、干式电抗器、串联补偿装置、母线及绝缘子、穿墙套管、电力电缆、消弧线圈、高频阻波器、耦合电容器、高压熔断器、中性点隔直装置、接地装置、端子箱及检修电源、站用变、站用交流电源、站用直流电源、构支架、辅助设施、土建设施、避雷针等28类设备和设施的检修工作。

规章制度编号：国网（运检/2）826-2017 国家电网公司变电运维检修管理办法（试行）第一章总则第一条为规范国家电网公司（以下简称“公司”）变电运维检修管理工作，依据国家有关法律法规及公司有关规定，结合公司变电运维检修管理实际，制定本办法。

第二条本办法所称的变电运维检修（以下简称“变电运检”）管理，是指对变电站内一次设备和辅助设施的管理，包括验收、运维、检测（试验）、评价、检修和反事故措施等。

第三条变电运检管理遵循“安全第一、分级负责、精益管理、标准作业”的原则。

安全第一指变电运检工作应始终把安全放在首位，严格遵守国家及公司各项安全法律和规定，严格执行《国家电网公司电力安全工作规程》，认真开展危险点分析和预控，严防人身、电网和设备事故。

分级负责指变电运检工作按照分级负责的原则管理，严格落实各级人员责任制，突出重点、抓住关键、严密把控，保证各项工作落实到位。

精益管理指变电运检工作坚持精益求精的态度，以精益化评价为抓手，深入工作现场、深入设备内部、深入管理细节，不断发现问题，不断改进，不断提升，争创世界一流管理水平。

标准作业指变电运检工作应严格执行标准化作业，细化工作步骤，量化关键工艺，工作前严格审核，工作中逐项执行，工作后责任追溯，确保作业质量。

第二章管理范围第四条本办法适用于公司系统35kV及以上变压器（电抗器）、断路器、组合电器、隔离开关、开关柜、电流互感器、电压互感器、避雷器、并联电容器、干式电抗器、串联补偿装置、母线及绝缘子、穿墙套管、电力电缆、消弧线圈、高频阻波器、耦合电容器、高压熔断器、中性点隔直装置、接地装置、端子箱及检修电源、站用变、站用交流电源、站用直流电源、构支架、辅助设施、土建设施、避雷针等28类设备和设施的运检工作。

继电保护、自动化等二次设备另行下发。

第五条辅助设施包括防误闭锁装置、SF6气体含量监测设施、采暖、通风、制冷、除湿设施、消防设施、安防设施、防汛排水系统、照明设施、视频监控系统、在线监测装置和智能辅助平台。

国家电网公司输变电工程验收管理规定Company number【1089WT-1898YT-1W8CB-9UUT-92108】国网（基建/3）188-2015国家电网公司输变电工程验收管理办法第一章总则第一条为进一步加强和规范国家电网公司（以下简称公司）输变电工程验收管理工作，依据国家有关法律、法规、规程、规范和《国家电网公司基建项目管理规定》、《国家电网公司基建质量管理规定》等制度，制定本办法。

第二条本办法所称的输变电工程验收，是指在“四通一平”至工程移交期间，依据相关标准、按照一定程序，对工程项目的管理工作及实体质量进行审核、检验及确认的活动。

第三条本办法适用于公司建设管理的35千伏及以上输变电工程（含新建变电站配套10千伏送出线路工程）验收管理工作。

其他工程参照执行。

第四条输变电工程实行全过程验收管理。

工程项目必须经验收合格，方可进行后续工作。

未经启动验收或验收不合格的，禁止启动投产。

第二章职责分工第五条公司各相关部门和各级单位根据职责分工，按“谁主管、谁负责”的原则负责或参加相关验收工作。

第六条国网基建部管理职责（一）负责建立健全工程验收管理体系，制定管理办法和技术标准。

（二）负责对工程验收管理工作进行监督、检查、指导、考核。

（三）负责与国网运维检修部共同组织常规跨区域、跨省输变电工程启动验收工作。

（四）负责协调总部层面工程验收工作中的重大问题。

第七条国网交流建设部、直流建设部管理职责（一）负责对直接管理的项目建设过程中的验收管理工作进行监督、检查、指导、考核。

（二）负责与国网运维检修部共同组织开展直接管理的项目的启动验收工作。

第八条国网运维检修部管理职责（一）负责建立健全技术监督与生产运行准备管理制度并进行监督、检查、指导、考核。

（二）参与直接管理项目的工程建设相关环节的审查验收、设备交接试验并确认试验结果。

（三）与基建部门共同组织公司总部直接管理项目的启动验收。

第九条省公司级单位（省、直辖市、自治区电力公司及公司直属建设公司，以下同）基建管理部门管理职责（一）负责所辖工程验收管理工作的监督、检查、指导、考核。

国家电网公司变电验收管理规定（试行）第9分册并联电容器组验收细则国家电网公司二〇一七年三月目录前言 (III)1 验收分类 (1)2 可研初设审查 (1)2.1 参加人员 (1)2.2 验收要求 (1)3 厂内验收 (1)3.1 关键点见证 (1)3.1.1 参加人员 (1)3.1.2 验收要求 (1)3.1.3 异常处置 (2)3.2 出厂验收 (2)3.2.1 参加人员 (2)3.2.2 验收要求 (2)3.2.3 异常处置 (2)4 到货验收 (2)4.1 参加人员 (2)4.2 验收要求 (2)4.3 异常处置 (3)5 隐蔽工程验收 (3)5.1 参加人员 (3)5.2 验收要求 (3)5.3 异常处置 (3)6 中间验收 (3)6.1 参加人员 (3)6.2 验收要求 (3)6.3 异常处置 (3)7 竣工（预）验收 (4)7.1 参加人员 (4)7.2 验收要求 (4)7.3 异常处置 (4)8 启动验收 (4)8.1 参加人员 (4)8.2 验收要求 (4)8.3 异常处置 (4)附录 A (5)A1 并联电容器组可研初设审查验收标准卡 (5)A2 并联电容器组关键点见证标准卡 (7)A3 并联电容器组出厂验收（外观）标准卡 (9)A4 并联电容器组出厂验收（试验）标准卡 (10)A5 并联电容器组到货验收标准卡 (11)A6 并联电容器组隐蔽工程验收表 (13)A7并联电容器组中间验收标准卡 (14)A8 并联电容器组竣工（预）验收标准卡 (15)A9 并联电容器组交接试验验收标准卡 (19)A10 并联电容器组资料及文件验收标准卡 (21)A11 并联电容器组启动验收标准卡 (22)前言为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修管理规定和反事故措施（以下简称“五通一措”）。

变电所设备验收制度一、变电所设备验收的目的和基本原则1.目的：确保变电所设备满足相关技术规范和标准，保证变电所的安全运行与正常使用。

2.原则：公正、公平、客观、科学的验收原则，质量优先、安全第一的原则，依法合规的原则。

二、变电所设备验收的程序及相关要求1.设备验收前的准备工作（1）准备验收设备的技术文件，包括相关设计文件、设备合格证、检验报告等。

（2）编制设备验收方案，明确验收的范围、对象、方法和标准。

2.设备验收的具体步骤（1）验收前检查：对待验收设备进行外观检查、设备配套、基础填埋情况等相关检查工作。

（2）验收测试：根据相关标准进行设备的电气性能测试，包括电气参数、保护装置、自动化控制等方面的测试。

（3）验收记录及分析：对检测结果进行记录、整理和分析，确保设备测试结果的准确性。

（4）验收结论：根据测试结果，形成验收结论，明确设备是否合格以及需要改进的方面。

3.设备验收的标准和要求（1）设备安全：设备必须符合国家相关安全标准和规定，不得存在安全隐患。

（2）设备性能：设备必须符合设计要求，能够正常运行和满足电力系统的运行要求。

（3）设备质量：设备必须符合国家相关的质量标准和技术指标，经过验证和检测合格。

（4）设备配套：设备的配套必须满足设计要求和技术规范，确保系统的协调性和稳定性。

4.设备验收的结果及后续处理（1）验收合格：设备验收合格后，可以正常投入运行和使用。

（2）验收不合格：如设备存在质量问题或者不符合验收标准的要求，需要制定整改方案，并重新进行验收。

（3）验收结论的有效期：设备验收结论的有效期一般为一年，超过有效期需要重新进行验收。

三、变电所设备验收的监督和管理1.验收责任：明确变电所设备验收工作的责任人和相关部门，确保验收工作的落实。

2.验收管理：建立健全变电所设备验收管理制度，包括验收方案的编制、验收记录的保存、验收人员的资质要求等。

3.验收监督：对设备验收的各个环节进行监督，加强对设备生产、供货、安装等环节的质量监管。

电力公司变电工程质量检验及验收办法1目的和适用范围1.1为规范工程建设期间质量管理行为，确保顺利实现工程质量目标，特制定本办法。

1.2本办法适用于电力公司负责实施建设管理的变电（含换流站）工程。

2编制依据2.1原电力部《电力建设工程质量监督规定》。

2.2原电力部《送变电工程质量监督检查典型大纲》。

2.3原国家电力公司《输变电工程达标投产考核评定标准》2.4国家(行业)颁发的现行有关标准、规程和规范。

2.5电力公司下达的有关文件。

2.6电力公司与监理、设计、施工、物资供应等承包商签订的合同。

2.7电力公司颁布的《建设管理纲要》。

3工程质量监督检查体系和工程验收、质量验评的组织3.1工程质量监督检查体系的结构为：3.1.1施工承包商的三级质量管理体系施工承包商的班组、工区（项目部）、公司三级质检组织，在施工承包商内部进行质量控制，受监理、项目法人/项目管理单位、质监部门的监督。

3.1.2监理单位根据项目法人委托，负责工程建设全过程、全方位的质量控制。

受项目法人/项目管理单位、质监部门的监督。

3.1.3项目法人/项目管理单位负责工程建设总体的质量管理。

受质监部门的监督。

3.1.4质量监督中心站工程所在地的电力基本建设工程质量监督中心站代表政府对工程质量行使监督的职能。

3.2工程验收的组织3.2.1施工承包商的质检组织负责对工程质量进行三级自检。

3.2.2监理单位负责对隐蔽工程、分项工程、分部工程、关键工序进行质量检查和验收；竣工验收前组织初检。

3.2.3项目管理单位负责组织竣工预验收。

3.2.4项目法人受启动验收委员会委托组织竣工验收。

3.3工程质量验评的组织3.3.1变电工程质量验评分土建工程、电气工程两个部分进行。

由施工（调试）承包商根据国家（行业）标准，结合工程实际情况编制《土建工程质量验评范围划分表》、《电气工程质量验评范围划分表》报监理审核后作为土建、电气工程质量检验和等级评定的依据。

3.3.2施工承包商的质检组织负责对工程质量进行初评。

国家电网公司变电验收通用管理规定第25分册构支架验收细则国家电网公司二〇一六年十二月目录前言 (II)1 验收分类 (3)2 可研初设审查 (3)2.1 参加人员 (3)2.2 验收要求 (3)3 到货验收 (3)3.1 参加人员 (3)3.2 验收要求 (3)3.3 异常处置 (3)4 竣工（预）验收 (3)4.1 参加人员 (3)4.2 验收要求 (3)4.3 异常处置 (4)附录 A (5)A.1 构支架可研初设审查验收标准卡 (5)A.2 构支架到货验收标准卡 (6)A.3 构支架竣工（预）验收标准卡 (7)A.4 构支架技术资料及文档验收标准卡 (10)前言为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修通用管理规定和反事故措施（以下简称“五通一措”）。

经反复征求意见，于2017年1月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。

本细则是依据《国家电网公司变电验收通用管理规定》编制的第25分册《构支架验收细则》，适用于35kV及以上变电站构支架。

本细则由国家电网公司运维检修部负责归口管理和解释。

本细则起草单位：国网宁夏电力。

本细则主要起草人：张海利，黎炜，相中华，潘亮亮，郭飞，马奎，闫振华，邹洪森，何磊，李靖科，李新振，周广伟。

构支架验收细则1 验收分类构支架验收包括可研初设审查、到货验收、竣工（预）验收三个关键环节。

2 可研初设审查2.1 参加人员a)构支架可研初设审查由所属管辖单位运检部选派相关专业技术人员参与。

b)构支架可研初设审查参加人员应为技术专责或在本专业工作满3年以上的人员。

2.2 验收要求a)构支架可研初设审查验收需由专业技术人员提前对可研报告、初设资料等文件进行审查，并提出相关意见。
