钻井常用由壬知识总结(有图有真相)

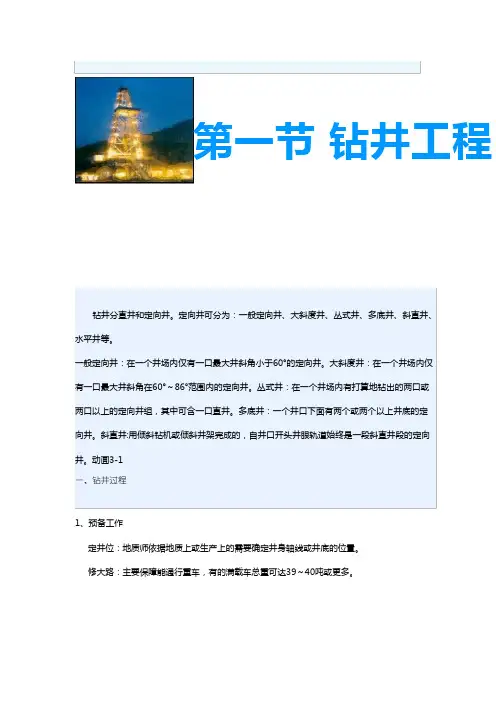

第一节钻井工程钻井分直井和定向井。

定向井可分为：一般定向井、大斜度井、丛式井、多底井、斜直井、水平井等。

一般定向井：在一个井场内仅有一口最大井斜角小于60°的定向井。

大斜度井：在一个井场内仅有一口最大井斜角在60°～86°范围内的定向井。

丛式井：在一个井场内有打算地钻出的两口或两口以上的定向井组，其中可含一口直井。

多底井：一个井口下面有两个或两个以上井底的定向井。

斜直井:用倾斜钻机或倾斜井架完成的，自井口开头井眼轨道始终是一段斜直井段的定向井。

动画3-1一、钻井过程1、预备工作定井位：地质师依据地质上或生产上的需要确定井身轴线或井底的位置。

修大路：主要保障能通行重车，有的满载车总重可达39～40吨或更多。

平井场：在井口四周平坦出一块场地以供施工之用。

井场面积因钻机而异，大型钻机约需120×90m2，中型钻机可为100×60m2。

打根底：为了保证施工过程中各设备不因下陷不均匀而歪斜，要打根底。

小些的根底用预制件，大的根底则在现场用混凝土浇灌。

安装：立井架，安装钻井设备。

2、钻进当前世界各地普遍使用的打井方法是旋转钻井法，此法始于1900年。

钻进：钻进直接裂开岩石的工具叫钻头。

钻进时用足够的压力把钻头压到井底岩石上，使钻头的刃部吃入岩石中。

钻头上边接钻柱，用钻柱带动钻头旋转以裂开并底岩石广井就会渐渐加深。

加到钻头上的压力叫钻压，是靠钻柱在洗井液中的重量(即减去浮力后的重量)的一局部产生的。

钻柱把地面的动力传给钻头，所以，钻柱是从地面始终延长到井底的，井有多深，钻柱就有多长。

随着井的加深，钻柱重量将渐渐加大，以致于将超过钻压的需要。

过大的钻压将会引起钻头、钻柱、设备的损坏，所以必需将大于钻压的那局部钻柱重量吊悬起来，不使作用到钻头上。

钻柱在洗井液中的重量称为悬重，大于钻压需要而吊悬起来的那局部重量称为钻重。

亦即钻压=悬重一钻重。

井加深的快慢，即钻进的速度，用机械钻速或钻时表示。

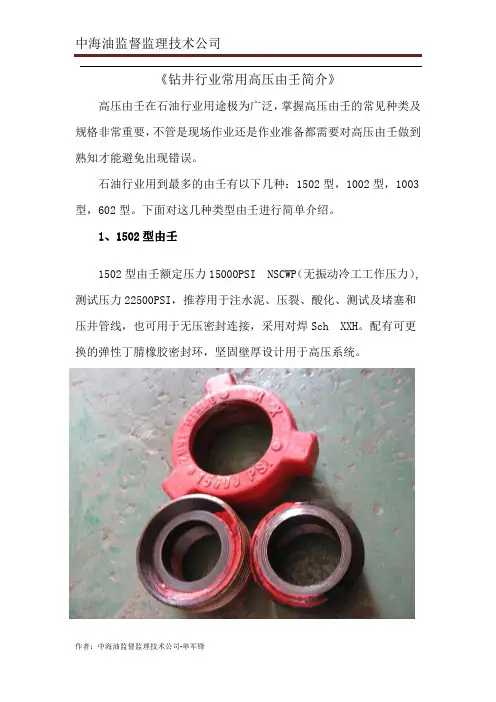

《钻井行业常用高压由壬简介》高压由壬在石油行业用途极为广泛，掌握高压由壬的常见种类及规格非常重要，不管是现场作业还是作业准备都需要对高压由壬做到熟知才能避免出现错误。

石油行业用到最多的由壬有以下几种：1502型，1002型，1003型，602型。

下面对这几种类型由壬进行简单介绍。

1、1502型由壬1502型由壬额定压力15000PSI NSCWP（无振动冷工工作压力）,测试压力22500PSI，推荐用于注水泥、压裂、酸化、测试及堵塞和压井管线，也可用于无压密封连接，采用对焊Sch XXH。

配有可更换的弹性丁腈橡胶密封环，坚固壁厚设计用于高压系统。

2、1002型由壬1002型由壬额定压力10000PSI NSCWP,测试压力15000PSI，推荐用于注水泥、压裂、酸化及堵塞和压井管线场合。

还用于高压系统，包括车载系统。

也可以用作无压密封由壬，采用对焊Sch.160或XXH。

配有弹性丁腈橡胶密封环。

3、1003型由壬1003型由壬额定压力10000PSI NSCWP (7500PSI NSCWP,4in,5in), 推荐用于不能对正时的高压管线连接,可应用于空气、水、油、泥浆或气体使用场合。

由壬具有一个球形座,可以提供偏离中心71/2度的偏斜或角度调整，总的偏斜能力是15度。

除钢对钢的配合外,丁腈橡胶O-型环保证了在任何偏斜位置连接的气密性。

4、602型由壬602型由壬额定压力6000psi NSCWP,测试压力9000psi。

推荐用于注水泥、压裂、酸化、测试及堵塞和压井管线，也可用于无压密封连接，采用对焊Sch XXH。

配有可更换的弹性丁腈橡胶密封环，坚固壁厚设计用于高压系统。

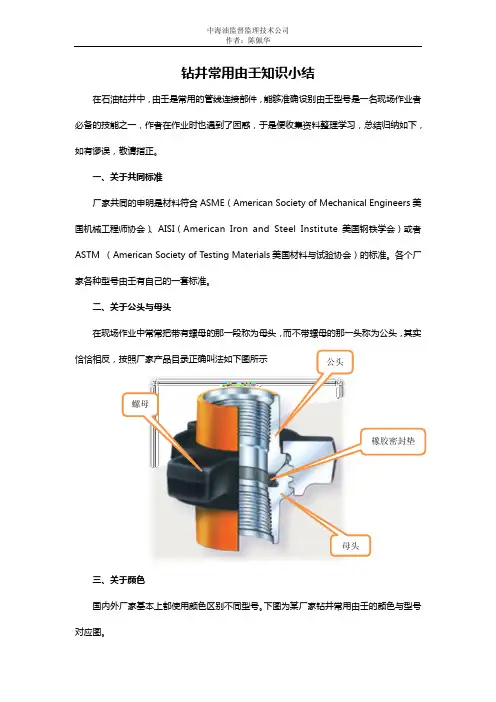

钻井常用由壬知识小结在石油钻井中，由壬是常用的管线连接部件，能够准确设别由壬型号是一名现场作业者必备的技能之一，作者在作业时也遇到了困惑，于是便收集资料整理学习，总结归纳如下，如有谬误，敬请指正。

一、关于共同标准厂家共同的申明是材料符合ASME （American Society of Mechanical Engineers 美国机械工程师协会）、AISI （American Iron and Steel Institute 美国钢铁学会）或者ASTM （American Society of Testing Materials 美国材料与试验协会）的标准。

各个厂家各种型号由壬有自己的一套标准。

二、关于公头与母头在现场作业中常常把带有螺母的那一段称为母头，而不带螺母的那一头称为公头，其实恰恰相反，按照厂家产品目录正确叫法如下图所示三、关于颜色国内外厂家基本上都使用颜色区别不同型号。

下图为某厂家钻井常用由壬的颜色与型号对应图。

公头母头橡胶密封垫螺母四、关于数字大部分网络上以及国内某厂家主页上是这样解释的：三位数的，第一位表示工作压力，后两位表示由壬接触面的型式和接触面密封的形式；四位数的，前两位表示工作压力，后两位数则表示接触面的型式和接触面密封的形式：00--锥度面、金属接触密封；02--锥度面，橡胶垫密封；03—进口由壬密封在公头上，国产由壬作者见过是在母头锥度面开“Ｏ”圈槽，“Ｏ”圈密封。

但是作者在看到国外某厂家由壬时，发现他们的酸性气体专用由壬的代号并不是这样表示的，如figure1002由壬额定冷工作压力为7500psi（1至4英寸型号），并非10000psi。

截图如下：五、扣型1、螺母扣型扣型为美制梯形螺纹ACME（音译为爱克母），不同管径对应不同螺距，ACME螺纹有三种，分别为一般用途ACME螺纹、对中ACME螺纹和矮牙ACME螺纹。

如果使用一般用途ACME螺纹有困难，例如内外螺纹间经常出现卡死的场合，可以选用对中ACME螺纹。

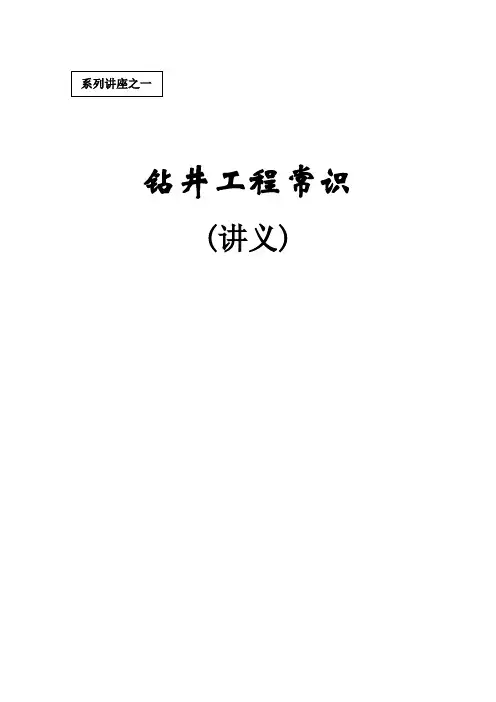

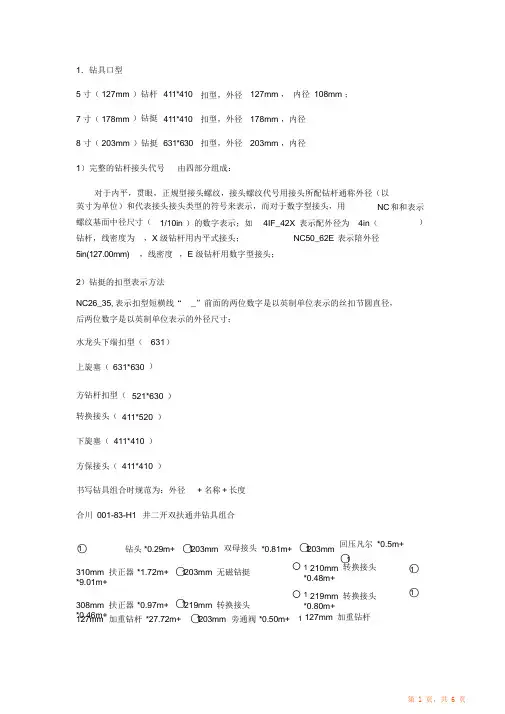

钻井工程常识(讲义)目录一、钻井工程术语二、钻机组成及其主要作用三、主要钻具四、钻井方法五、钻井工艺流程一、钻井工程术语1、井：以勘探开发石油和天然气为目的的，在地层中钻出的具有一定深度的圆柱形孔眼。

2、井口：井的开口端。

3、井底：井的底端。

4、裸眼：未下套管部分的井段。

5、井深：从转盘补心面至井底的深度。

6、井壁：井眼的圆柱形表面。

7、环空：井中下有管柱时，井壁与管柱或管柱与管柱之间的圆环形截面的柱状空间。

8、井眼轴线：井眼的中心线。

9、井身结构：指的是钻头钻深、相应井段的钻头直径、下入的套管层数、直径及深度、各层套管外的水泥返高以及人工井底等。

10、人工井底：设计的最下部油层下的阻流环或水泥塞面。

(注：该定义不全面，人工井底是可变的)11、井的类别：按一定依据划分的井的总类。

按钻井的目的可分为探井和开发井等；按完钻后的井深可分为浅井(<1200m)、中深井(1200～3000m)、深井(3000～5000m)和超深井(>5000m)；按井眼轴线形状可分为直井和定向井。

12、探井：指以了解地层的时代、岩性、厚度、生储盖的组合和区域地质构造，地质剖面局部构造为目的，或在确定的有利圈闭上和已发现油气的圈闭上，以发现油气藏、进一步探明含油气边界和储量以及了解油气层结构为目的所钻的各种井，包括地层探井、预探井、详探井和地质浅井。

13、开发井：指为开发油气田所钻的各种采油采气井、注水注气井，或在已开发油气田内，为保持一定的产量并研究开发过程中地下情况的变化所钻的调整井、补充井、扩边井、检查资料井等。

14、直井：井眼轴线大体沿铅垂方向，其井斜角、井底水平位移和全角变化率均在限定范围内的井。

15、定向井：沿着预先设计的井眼轨道，按既定的方向偏离井口垂线一定距离，钻达目标的井。

16、丛式井：在一个井场上或一个钻井平台上，有计划地钻出两口或两口以上的定向井(可含一口直井)。

17、救援井：为抢救某一口井喷、着火的井而设计、施工的定向井。
