二、多功能电力载波自动抄表管理系统主要功能和工作原理 2007-2-71、主要功能①检测电压、电流运行情况。
②自动抄表准确率达100%，速度快，每一万户抄表时间只需10分钟完成。
③抗干扰，50万组数据无差错。
④防漏电、窃电报警系统，准确测试到单元户。
⑤远程控制停电、送电功能。
⑥管理系统可区分居民用电、商业用电、农业用电、工业用电等及计费、收费功能。
2、工作原理①数据传送：充分利用220V自身电力线路作为数据载体传输通道，利用业余无线(ISM)电频道的频率进行远程数据传输到计算机终端，无需另架传送线路。
②工作原理：对各用户电表分别安装监控器，由监控器将用电户的运行情况和各项数据分别传输到采集器，再由采集器传输到计算机终端，计算机将各电表的所有数据进行记载，并通过网络管理系统将各电表的数据传输到收费部门进行收费。
3、适时监控扫描、控制管理系统对各电表进行适时扫描、监控，每分钟扫描一次，如有漏电、窃电现象出现，自动监控系统自动报警，并显示出漏窃电的具体位置，为管理部门提供及时准确的排除问题的第一手资料。
如用户电表出现故障该系统同样报警提示。
4、远程控制该管理系统设有远程自动控制报警系统，如不按时缴费或超过逾期缴费期时，远程控制系统会自动断电，电费补缴后十分钟内计算机自动送电低压电力线远程自动抄表及管理系统第一章概述有计量表具开始至今，水、电、气、热行业管理部门对客户所使用的有关量值均为人工抄收，更有甚者采用客户自报方式；实践证明。
无论是管理部门员工还是委托、雇佣他人抄表，只要是人工方式都存在不按时、不到位、估抄、错抄、漏抄等现象，对于关系户、人情户、权利户存在长期不抄或少抄现象。
自抄自报的就更不好考证了。
对于客户窃电及计量表计运行状态无法实时监控、及时查处，从而造成，重损失。
在开票收费环节上还可能产生私吞部分款项或某些客户长期欠费等现象。
进入上世纪八十年代末，人们开始使用键盘式手抄机。
但由于机、表没有接口，人工抄表的一切弊病仍然存在。
远程自动抄表系统、远程智能抄表系统使用说明书目录1 实时监测 (4)1.1 实时列表 (4)1.2 地图展示 (10)1.3 报警处理 (16)2 设备维护 (21)2.1 报修处理 (21)2.1.1 全局页面 (21)2.1.2 故障申报页面 (23)2.1.3维修登记页面 (26)2.2 电池管理 (27)2.2.1 全局页面 (27)2.2.2 更换电池登记页面 (30)2.2.3 更换历史页面 (32)2.3 通信卡管理 (32)2.3.1 全局页面 (32)2.3.2 缴费登记页面 (35)2.3.3 缴费历史页面 (37)3 统计分析 (38)3.1 用水统计 (38)3.1.1 月报统计 (38)3.1.2 年报统计 (40)3.1.3 跨年统计 (43)3.2 智能配表 (45)3.3 漏水分析 (49)3.4 单点分析 (54)3.4.1 日用水量 (54)3.4.2 月用水量 (55)3.4.3 年用水量 (56)3.4.4 跨年用水量 (57)3.4.5 智能配表 (58)3.4.6 漏水分析 (61)3.4.7 表盘读数 (67)3.4.8 用户档案 (69)4 历史查询 (70)4.1 抄表历史查询 (70)4.2 报警历史查询 (72)4.2.1 全局页面 (72)4.2.2 报警分析页面 (76)4.2.3 报警详情页面 (77)5 档案管理 (78)5.1 户号表务管理 (78)5.1.1 全局页面 (78)5.1.2 开户页面 (79)5.1.3 销户页面 (81)5.1.4 更换水表页面 (81)5.1.5 更换通信卡页面 (82)5.1.6 户号信息修改页面 (83)6 权限管理 (84)6.1 操作员设置 (84)6.2 角色设置 (85)1 实时监测1.1 实时列表一、功能介绍实时列表页面显示所有设备的最新实时数据，并统计报警设备和掉线设备，计算正常率和在线率。

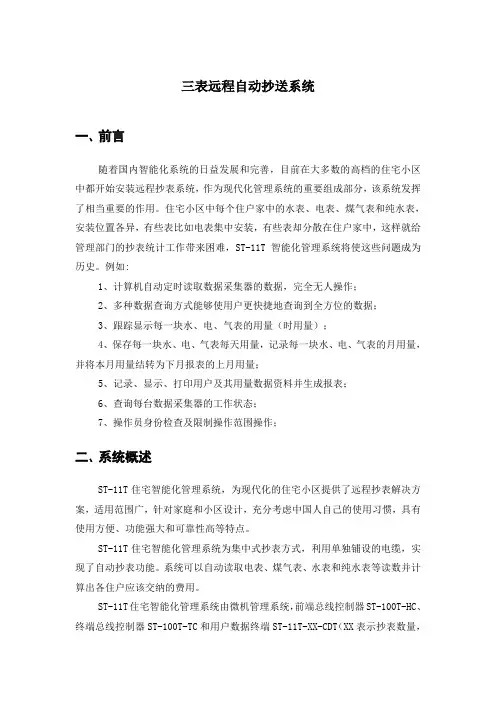

三表远程自动抄送系统一、前言随着国内智能化系统的日益发展和完善，目前在大多数的高档的住宅小区中都开始安装远程抄表系统，作为现代化管理系统的重要组成部分，该系统发挥了相当重要的作用。
住宅小区中每个住户家中的水表、电表、煤气表和纯水表，安装位置各异，有些表比如电表集中安装，有些表却分散在住户家中，这样就给管理部门的抄表统计工作带来困难，ST-11T智能化管理系统将使这些问题成为历史。
例如:1、计算机自动定时读取数据采集器的数据，完全无人操作；2、多种数据查询方式能够使用户更快捷地查询到全方位的数据；3、跟踪显示每一块水、电、气表的用量（时用量）；4、保存每一块水、电、气表每天用量，记录每一块水、电、气表的月用量，并将本月用量结转为下月报表的上月用量；5、记录、显示、打印用户及其用量数据资料并生成报表；6、查询每台数据采集器的工作状态；7、操作员身份检查及限制操作范围操作；二、系统概述ST-11T住宅智能化管理系统，为现代化的住宅小区提供了远程抄表解决方案，适用范围广，针对家庭和小区设计，充分考虑中国人自己的使用习惯，具有使用方便、功能强大和可靠性高等特点。
ST-11T住宅智能化管理系统为集中式抄表方式，利用单独铺设的电缆，实现了自动抄表功能。
系统可以自动读取电表、煤气表、水表和纯水表等读数并计算出各住户应该交纳的费用。
ST-11T住宅智能化管理系统由微机管理系统，前端总线控制器ST-100T-HC、终端总线控制器ST-100T-TC和用户数据终端ST-11T-XX-CDT（XX表示抄表数量，如ST-11T-24-CDT表示抄24表的CDT）组成三级网络，使用非屏蔽双绞线（UTP）作为传输介质。
具体来讲，系统实现远程抄表功能，即：可实现小区联网抄录电表、水表、纯水表和煤气表的读数，在小区的管理微机上能进行自动抄录、自动计费、状态查询，能够记录并打印历史数据，提供表数据接口，并在授权情况下进行人工修改、换表和水电气表结算。
物联网智能水表远程抄表系统操作手册第一章绪论 (3)1.1 系统概述 (3)1.2 功能特点 (4)1.2.1 实时数据采集 (4)1.2.2 远程传输 (4)1.2.3 自动存储 (4)1.2.4 数据分析处理 (4)1.2.5 用户管理 (4)1.2.6 系统扩展性 (4)1.3 适用范围 (4)第二章系统安装与调试 (4)2.1 硬件安装 (4)2.1.1 安装前准备 (4)2.1.2 智能水表安装 (5)2.1.3 数据传输设备安装 (5)2.2 软件安装 (5)2.2.1 安装前准备 (5)2.2.2 软件安装过程 (5)2.3 系统调试 (5)2.3.1 硬件调试 (5)2.3.2 软件调试 (5)第三章用户注册与登录 (6)3.1 用户注册 (6)3.1.1 注册流程 (6)3.1.2 注意事项 (6)3.2 用户登录 (6)3.2.1 登录流程 (6)3.2.2 注意事项 (6)3.3 密码找回与修改 (6)3.3.1 密码找回 (6)3.3.2 密码修改 (7)3.3.3 注意事项 (7)第四章设备管理 (7)4.1 设备添加 (7)4.1.1 添加设备前的准备 (7)4.1.2 添加设备操作步骤 (7)4.2 设备信息修改 (7)4.2.1 修改设备信息的条件 (7)4.2.2 修改设备信息操作步骤 (7)4.3 设备删除 (8)4.3.1 删除设备的条件 (8)第五章数据采集与传输 (8)5.1 数据采集 (8)5.1.1 采集内容 (8)5.1.2 采集方式 (8)5.1.3 采集频率 (8)5.2 数据传输 (9)5.2.1 传输方式 (9)5.2.2 传输过程 (9)5.2.3 数据加密 (9)5.3 数据存储 (9)5.3.1 存储方式 (9)5.3.2 存储结构 (9)5.3.3 数据备份 (9)第六章报警与通知 (9)6.1 报警设置 (9)6.1.1 报警类型 (10)6.1.2 报警阈值设置 (10)6.1.3 报警解除 (10)6.2 报警查询 (10)6.2.1 报警记录查询 (10)6.2.2 报警处理 (10)6.3 通知推送 (11)6.3.1 通知类型 (11)6.3.2 通知推送设置 (11)6.3.3 通知推送查看 (11)第七章数据查询与分析 (11)7.1 数据查询 (11)7.1.1 查询条件设置 (11)7.1.2 查询结果展示 (11)7.1.3 查询结果排序 (11)7.1.4 查询历史数据 (11)7.2 数据分析 (12)7.2.1 用水量统计 (12)7.2.2 用水趋势分析 (12)7.2.3 异常用水检测 (12)7.2.4 用户用水对比 (12)7.3 报表导出 (12)7.3.1 报表格式设置 (12)7.3.2 报表导出 (12)7.3.3 报表发送 (12)第八章系统维护与升级 (12)8.1 系统维护 (12)8.1.1 维护目的 (12)8.1.3 维护周期 (13)8.1.4 维护流程 (13)8.2 系统升级 (13)8.2.1 升级目的 (13)8.2.2 升级内容 (13)8.2.3 升级周期 (13)8.2.4 升级流程 (13)8.3 备份与恢复 (13)8.3.1 备份目的 (13)8.3.2 备份内容 (13)8.3.3 备份周期 (14)8.3.4 备份流程 (14)8.3.5 恢复流程 (14)第九章常见问题与解决方案 (14)9.1 硬件故障处理 (14)9.1.1 水表电池电量不足 (14)9.1.2 水表传感器损坏 (14)9.1.3 水表通信模块故障 (14)9.1.4 水表硬件故障 (14)9.2 软件故障处理 (14)9.2.1 系统软件升级失败 (15)9.2.2 数据采集异常 (15)9.2.3 系统软件运行异常 (15)9.3 网络故障处理 (15)9.3.1 网络连接中断 (15)9.3.2 网络速度慢 (15)9.3.3 网络攻击与安全 (15)第十章联系我们 (15)10.1 客户服务 (15)10.2 技术支持 (16)10.3 售后服务 (16)第一章绪论1.1 系统概述物联网智能水表远程抄表系统，是一种基于物联网技术，集数据采集、传输、处理于一体的高效智能管理系统。
远传水表及系统9（孔）-图文无源直读式远传水表及远程集中自动抄表系统一、远传水表介绍1主要结构及工作原理（1）主要结构：主要由冷水表、数据传感器、水表用户模块等组成无源直读式远传水表。
（2）工作原理：自来水流动时，水表字轮转动，与水表字轮同轴转动的数据传感器同步转动，将水表字轮指示的度数转换为二进制代码，经水表用户模块数据处理，传给远方的集中抄表仪或计算机。
二、型号规格：过载流公称口径型号DN量程比等级m/hSDLB-15GSDLB-20GSDLB-25G152025Q3/Q1=802级3.12557.8752.546.30.0500.0800.1260.031250.050.0633常用流量Q3分界流量Q2最小流量Q1最小读数m0.00010.00010.00013最大读数计量量Q49999999999992、主要性能（1）无源直读式远传水表符合国标GB/T778-2007、企标Q/AQCH001-2022规定的各项技术指标。
（2）水温：水表的工作温度范围为0.1℃～30℃。
（3）工作压力：水表的工作压力≤1.0Mpa。
（4）压力损失：水表在额定工作条件下的最大压力损失不超过0.063Mpa。
（5）示值误差:在水温0.1℃至30℃范围内，水表的最大允许误差在高区（Q2≤Q≤Q4）为±2%，低区（Q1≤Q＜Q2）为±5%，水温超过30℃时，水表在高区的最大允许误差为±3%，低区仍为±5%。
（6）机电转换误差:ΔV≤±1ｍ3（7）接口：采用RS485串行通信接口。
（8）通讯速率：1200bp/（9）通信距离：无源直读式远传水表至集中抄表仪的通信距离0-150米。
（10）电源：电压DC12V至DC15V；电流〈10ｍA。
（11）通讯协议：远传水表通信规约V1.3。
3、功能特点（1）由于本表采用了光电传感技术代替了电信号或磁信号作为传感信号，从根本上是杜绝了电磁干扰对表具计数的影响。
抄表机抄表系统使用说明第一部分设置台式机一、安装驱动程序抄表机与台式机通过USB口通讯，在使用抄表机与台式机通讯前要先在台式机上安装抄表机的驱动程序，具体的操作请参见抄表机附带的《用户手册》的第26页。
二、初始化抄表机数据库结构在《自来水收费管理系统2005》中，选择“水费管理—抄表机通讯—向抄表机输出数据”菜单（如图所示）打开“向抄表机输出数据向导”窗口，如图所示单击“2。
生成抄表机数据库”选项卡，如图所示同时按下“Ctrl+Alt+Shift”三个键，同时用鼠标单击“还原为默认值”按钮，弹出“初始化抄表机数据结构”对话框，如图所示：单击“是”按钮，抄表机数据结构初始完成！第二部分抄表机抄表系统使用说明一、抄表系统的启动有三种方法启动抄表系统：1、打开抄表机电源，抄表机将自动启动抄表系统。
2、选择“文档管理”，进入“文档管理”界面，如图所示选择“water_c.fex”文件，按“Enter”键，打开“文件信息”窗口，如图所示按“Enter”键，执行该文件，启动抄表系统。
3、抄表机具有现场恢复功能，如果在抄表系统正在使用时关机，再次打开抄表机的时候，系统将自动恢复到上次使用的状态。
二、抄表系统的主界面抄表系统的主界面如图所示抄表系统主要有7个功能菜单，可以能过“▲”、“▼”键移动高亮显示条选中菜单项，按“Enter”键执行相应的功能，或直接按每项菜单前的数字键，执行相应的功能。
在抄表系统运行的任何时候，都可以按下“Fn”键，调出系统控制菜单（如图所示），并打开屏幕的背景灯，再次按下“Fn”键，关闭系统控制菜单。
抄表系统各菜单的功能描述如下：1、按用户顺序抄表：从第一户开始，按顺序逐户进行抄表。
2、抄收未抄表用户：调出所有未抄的水表，并逐户进行抄表。
3、续上次抄表：从上次抄表的开始位置开始，逐户进行抄表。
4、查找用户并抄表：通过输入用户名或用户号查找用户，并进行抄表。
5、统计抄表信息：统计抄表机中的抄表情况。
